各工地电梯安全回路数据
部份电梯安全回路
上限位: 2XQ37---2XQ38
下限位: 2XQ37----2XQ39
(OTIS300VF)
平安回路:1C01限速器1C02上下极限、底坑1C031C05平安窗、平安钳1C06急停1C07轿顶急停1C08
门锁：1C08轿门1C09厅门1C010
上限位、下限位：1C11---1C12
限位：CNA1—2-----CNH2
（康力）
平安回路：102---114
门锁：120—118
上限位：COM—111
下限位：COM---113
(永大日立NFVF）
平安回路：V1-1GRS-V1-2 XL1-1 FLS XL1-2 XL2-1底坑XL2-2 Y1—7底坑Y1—8
门锁：Y1—13轿门Y2-2X13厅门X13-2
平安回路之五兆芳芳创作
作用：
为包管电梯能平安地运行，在电梯上装有许多平安部件.只有每个平安部件都在正常的情况下，电梯才干运行，不然电梯立即停止运行.
电梯部分平安回路
（TOEC60）
平安回路：1C26----1C29
门锁：
1C30轿门1C31
1C31厅门1C32
上限位: H19-6--------H19-7
平安回路：1405---1406
门锁：1406---1407
上下限位：SM---1406XM--1406
（OTIS3100R）
平安回路：12—39—175/22
上限位：26—35
下限位：27—34
（西子JXW）
平安回路：003---125
门锁：007轿门126厅门127
上限位：103---104
下限位：109—104
下限位：H32 A6 B6
电梯安全回路分析通用版
安全管理编号：YTO-FS-PD786电梯安全回路分析通用版In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards电梯安全回路分析通用版使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。
文件下载后可定制修改，请根据实际需要进行调整和使用。
一、电梯安全回路：中华人民共和国国家标准电梯制造与安装安全规范（GB7588-2003）规定：电梯安全回路指串联所有电气安全装置的回路。
当一个或几个安全部件开关满足安全回路要求的安全触点，它能够直接切断电梯驱动主机的供电。
二、电梯安全回路工作原理由整流器出来的110V直流电源，正极接通过熔断丝1RD接到100号线，负极通过熔断丝2RD接到101号线。
把电梯中所有安全部件的开关串联一起，控制急停继电器KJT，只要安全部件中有任何一只安全部件的开关起保护，将切断急停继电器KJT线圈电源，使KJT释放，同时将报警信号送入主控电脑板。
100号线通过所有安全部件的开关串联，最后通过相序继电器KXX的常开触点连接到116号线，这样，当电梯正常通电时，116号与101号之间应用110V直流电，但如果供电电源断相、缺相或相序错乱，各相之间电压不平衡时则自动切断116号线，使后面所有通过116号控制的继电器（包括急停继电器KJT和门联锁继电器KMB）失电，从而使电梯不能运行启动或停止运行,以达到安全保护的目的。

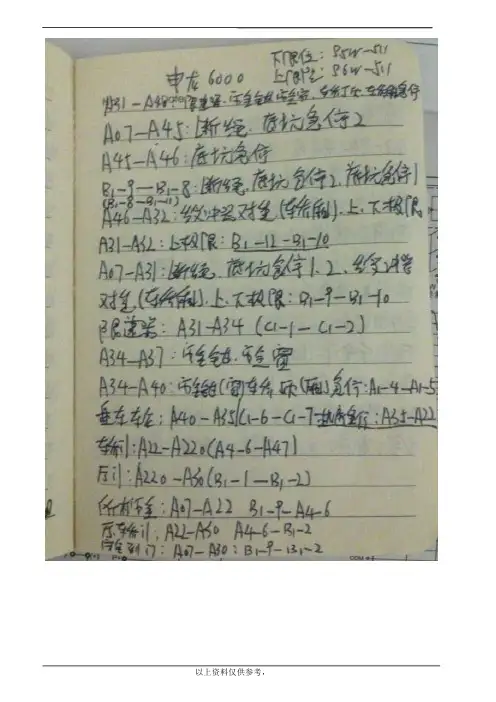

常见电梯安全回路短接
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上安全回路及门回路有错误请联系本人
谢谢
编制；罗玉明
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
以上资料仅供参考，
声明：以上安全回路和门回路仅供参考, 详情看图纸！如短接过程中造成ห้องสมุดไป่ตู้主板烧毁以 及其他设备损坏与本人无关
注意： 电梯正常运行中禁止短接 厅门以及轿门 及其安全回路 、离开时请记得取下 短接线 如：造成人员伤亡与本人无关

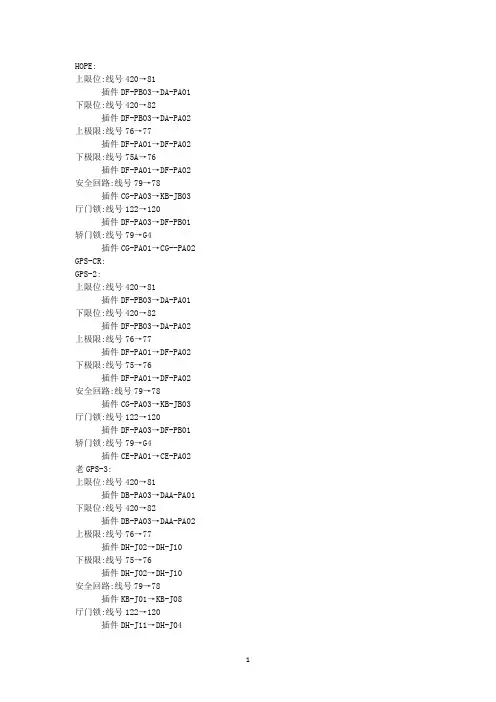

三菱电梯安全回路
HOPE:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75A→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CG-PA01→CG--PA02GPS-CR:GPS-2:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CE-PA01→CE-PA02老GPS-3:上限位:线号420→81插件DB-PA03→DAA-PA01下限位:线号420→82插件DB-PA03→DAA-PA02上极限:线号76→77插件DH-J02→DH-J10下极限:线号75→76插件DH-J02→DH-J10安全回路:线号79→78插件KB-J01→KB-J08厅门锁:线号122→120插件DH-J11→DH-J04。
轿门锁:线号79→G4插件CH-J05→CH-J07新GPS-3:上限位:线号420→81插件DF-PA01→DA-PA01下限位:线号420→82插件DF-PA01→DA-PA02上极限:线号76→77插件DF-PA03→DF-PB02下极限:线号75→77插件DF-PA03→DF-PB02安全回路:线号79→78插件CE-PA02→KB-JB03厅门锁:线号122→120插件DF-PA02→DF-PB03轿门锁:线号79→G4插件CE-PA01→CE-PB02VF:上限位:线号420→81插件HTB-JA01→HTB-JA02下限位:线号420→82插件HTB-JA01→HTB-JB02上极限:线号76→77插件HTA-JB06→HTA-JB08下极限:线号75B→76插件HTA-JB06→HTA-JB08厅门锁:线号420→78插件HTB-JA01→HTA-JB10轿门锁:线号420→D41插件HTB-JA01→HTBJA0。
电梯安全回路分析
电梯安全回路分析一、电梯安全回路：中华人民共和国国家标准电梯制造与安装安全规范（GB7588-2003）规定：电梯安全回路指串联所有电气安全装置的回路。
当一个或几个安全部件开关满足安全回路要求的安全触点，它能够直接切断电梯驱动主机的供电。
二、电梯安全回路工作原理由整流器出来的110V直流电源，正极接通过熔断丝1RD接到100号线，负极通过熔断丝2RD接到101号线。
把电梯中所有安全部件的开关串联一起，控制急停继电器KJT，只要安全部件中有任何一只安全部件的开关起保护，将切断急停继电器KJT线圈电源，使KJT释放，同时将报警信号送入主控电脑板。
100号线通过所有安全部件的开关串联，最后通过相序继电器KXX的常开触点连接到116号线，这样，当电梯正常通电时，116号与101号之间应用110V直流电，但如果供电电源断相、缺相或相序错乱，各相之间电压不平衡时则自动切断116号线，使后面所有通过116号控制的继电器（包括急停继电器KJT和门联锁继电器KMB）失电，从而使电梯不能运行启动或停止运行,以达到安全保护的目的。
电梯安全回路图参见图1。
图1. 电梯安全回路三、电梯安全回路的安全部件开关：1、限速器开关（包括限速器断绳开关）——当电梯的速度超过额定速度一定值（至少等于额定速度的115％）时，其动作能导致安全钳起作用的安全装置。
2、检修开关——分为控制柜检修开关、轿内检修开关和轿顶检修开关。
三处检修开关互锁，防止误动作，保证维修人员的安全。
3、底坑缓冲器开关——该装置位于井道底部，设置在轿厢和对重的行程底部极限位置。
在缓冲器（一种用来吸收轿厢和对重动能的弹性缓冲安全装置。
）动作后回复至其正常伸长位置后电梯才能正常运行，为检查缓冲器的正常复位所采用的开关装置。
4、上、下极限联锁开关——当轿厢运行超越平层磁感应装置时，在轿厢或对重装置未接触缓冲器之前，强迫切断主电源和控制电源的非自动复位的安全装置。
该装置设置在尽可能接近端站时起作用而无误动作危险的位置上。
电梯短接线号总结
汤洋厂房：122需拆掉，限速器：105-106，安全：102-120，安全钳：136-110，限位LS1、1-LS1、8宏洋宾馆：安全；107-110，极限：201-253，上下限位：78-19，PLC的COM与X4检修，X15：检修上，X16：检修下，X10：门区，X22；上平层，X23：下平层，X24：上限，X25：下限，X13：上强减，X14 ：下强减，X6：开门，X7：关门；自学习步骤：把电梯开到最底层，转换至检修状态，将PLC的COM与X11短接，电梯开始向上运行，待电梯以检修速度运行到顶层后拆除短接线，检修大回正常，自学习完毕。
同辉嘉园：（星玛电梯）：井道安全：CFH2的1、2，限速器：J1的1、2，夹绳器：J2的1、2，安全钳：CFO的3、4，上限位：CFH1的1、15，下限位：CFH1的15、16，轿门锁：CFO2的4、5，厅门锁：VFH2的3、4，中医院：第一住院部（XO-STAR）：安全：120A-132，极限：122A-124，安全钳：121-22，限速器：122-122A，上限：139-166，下限：140-167，厅门：131-135，轿门：135-136，轿厢急停：122A-122。
东山金銮湾：三菱电梯：限速器：KB插脚1、2（77-78），极限：DF插脚A1-A2（73-77），限位：A插脚的A1-A2，总安全：73-79，安全钳：78-73，注意！做极限时，需将主板上的MON转至4，做限位，后将GDN与UL短接做极限，做好后将MON转回原处。
东山烟草、云霄检察院：（快速电梯）：安全：C01-C06，做极限时2C3需拆掉（紧急电动），1C5、1C6在顶层及底层时也是上下限位，做极限时需拆掉。
东山金殿：（东莞富士）；安全：11-19，极限：9-10，上限：106-108，下限：107-108，轿门：19-51-52厅门。
东芝CV-55：上强减8LS-NC2，下强减：7LS-NC2，最上层停止：6LS-NC2，最下层停止：5LS-NC2，最上层极限：4LS-NC2，最下层极限：3LS-NC2，底坑开关：TB15-3（A1）TB15-4（A2），轿厢：TB15-4（A2）TB15-5（A4）TB15-6（A7），下限安全开关：TB15-7（A8）、下限安全开关：TB15-8（A10），SLS调速机开关（限速器）TB15-8（A10）、TB15-12（A11）。
各工地电梯安全回路数据
各⼯地电梯安全回路数据⼤唐有机房NEXWAY-S电梯上极限76（ROA-A03）—77（ROA-B03）下极限75B（ROB-A03）—76（ROB-B03）限速器77（RDC-A01）—78（RDC-05）厅门G4（RDE-P02）—41DG（RDE-P05）较门78A（RCC-A02）—G4（RCC-B03）全部安全短接79—41DG 电压DC 125V⼤唐⽆机房厅门门锁122（RDS-P01）—120（RDS-P02）较门门锁00S2（RCE-A03）—G4（RCE-B03）限速器77（RDK-01）—78（RDK-B03）上极限76（RDF-01）—77（RDF-B05）下极限75B（RDT-A05）—76（RDT-B05）全部短接73（RHQ-PA02）—78（ROK-03）扶梯安全111-67中直3200电梯（OTIS）1C01-02限速开关AC 110V1C02-1C031C05-1C06轿顶安全钳1C06-1C08较门1C09-1C10厅门⽊樨地13号楼、京安印刷⼚、钻⽯货梯AC 110V：门锁短接1108-1102全部急停61-1108DC 24V：上限位718-2402下限位719-2402AC 220V：上下极限L3-T23西⼦奥的斯（液压梯）曳引直梯（有机房）120A-122轿顶急停1C01-1C02限速器开关122-122A限速器开关1C02-1C03极限开关122A-124极限开关1C03-1C04上减速开关124-132涨紧轮开关1C04-1C05下减速开关132-135厅门门锁1C05-1C06安全钳开关135-136轿门门锁1C06-1C07轿厢急停139-166上限位1C07-1C08轿顶急停140-167下限位1C08-1C09轿门门锁1C09-1C10厅门门锁1C11-1C12上下限位许昌西继迅达：（⽆机房）STIA-WIA6W-ZT125-121底坑涨紧轮开关、底坑急停121-111安全钳开关111-133缓冲器开关、上下极限133-135限速器开关139-141较门门锁141-143厅门门锁东芝型号ELCOSMO-V 通⼒电梯安全回路封线安全回路封线PCIC-A11全封XC1-1号线-XM4-3号线全封限速器A10-A11 XM4-3号线-XM2-7号线厅门安全钳A10-A7 XM2-7号线-XH1-5号线轿门厅门封线A11-HDC 限速器型号XS3轿门封线HDC-DCR限速器型号：GOVERNOR曳引机型号：TML10东芝电梯闸车试验1、上机房把控制柜的正常转换成检修状态，把电梯轿厢移动顶层；2、⼈⼯把限速器上的机械动作，然后把轿厢往下⾏移动，使限速器上的电器开关动作；3、然后把限速器电器开关短接，安全回路通了之后再把轿厢往下⾏移动，使安全钳上的机械连杆拉动，把安全钳上的电器开关动作；4、把安全钳上的电器开关短接，安全回路通了之后，轿厢下⾏移动；5、使电梯闸车，然后确定闸车看曳引机轮上的钢丝绳空转。
奥的斯、三菱、日立、通力各型号电梯安全回路封线
奥的斯、三菱、日立、通力各型号电梯安全回路封线奥的斯电梯安全封线01奥的斯,TECE-300VF02奥的斯,TECE-3100VF03奥的斯, TECE-4OVF04奥的斯,GEN205奥的斯,TECE-60VF06奥的斯,E31107奥的斯,TECE-3VF三菱电梯安全封线日立电梯安全回路及厅轿门短接点日立电梯安全回路及厅轿门短接点日立电梯调试中常见故障及排除方法：注意事项当需要更换电子板来判断电子板是否损坏时，应将要判断的电子板换至正常运行的电梯上进行试验，而不能将好的电子板换至故障电梯进行试验。
当条件所限无正常运行的电梯时，应确实查清故障原因，确认不是因外围线路造成电子板损坏后，才能将好的电子板换至故障电梯上进行试验，以防止好的电子板被损坏。
1 10#故障（50B 0N故障）[对策] ①确认绝缘测试时强制吸合的50B继电器已释放。
②确认MPU板至FIO板的FA、FB插头已插好。
③确认FIO板FJ插插头已插好。
④确认各急停开关接触良好（各开关接通时的阻值应<10Ω）。
⑤确认50B继电器触点良好。
⑥确认50B继电器内部接线正确。
⑦更换FIO板，确认其是否损坏。
2 14#故障（双重基准电压异常）[对策] ①确认MPU板FF插已插好。
②确认ACR板各插头已插好。
③拔出MPU板的FF插头（ACR板的FC插头插好），通电后对FF20～FF23、FF20～FF25的电压进行检查，用万用表测量确认FF20（负表笔）～FF23（正表笔）之间的电压值为+15V，FF20（负表笔）～FF25（正表笔）之间的电压值为-15V。
④更换ACR板，检查电子板是否损坏。
⑤更换MPU板，检查电子板是否损坏。
3 17#故障（轿厢SDA通讯异常）[对策] ①确认SOC板、MPU板的SYCD1灯亮灯。
②确认主CONTROL-1电源电压为DC12V。
③确认主轿顶电气箱和机房控制屏的Y2插头已插好，插头、插座的接触子接触良好。
西子奥的斯OH6000电梯安全回路详解
西子奥的斯OH6000电梯安全回路详解
西子奥的斯OH6000电梯安全回路详解：安全回路：101-T1-C插件2号线-控制柜急停STOP-T1-C插件1号线-108-71M插件1号线-盘车开关RHS-71M插件4号线-2C插件1号线-CJB插件1号线-CJ7插件1号线-安全窗开关EEC-CJ7插件2号线-CJ2插件3号线-轿顶急停开关TES-CJ2插件4号线-CJ6插件1号线-安全钳开关SOS-CJ6插件2号线-CJB插件2号线-2C插件2号线-141-110-3M插件1号线-限速器开关OS-3M插件3号线-106-24M1号线-对重限速器开关GCS-24M3号线-112-2H插件3号线-上极限开关8LS-下极限开关7LS-极限缓冲器CBFS-对重缓冲器RBFS-2H插件2号线-涨紧轮开关GSS-底坑下急停开关1PES-底坑上急停开关2PES门锁回路：118-2H 插件4号线-厅门锁DS-2H插件5号线-104-2C插件5号线-CJB插件5号线-CJ1插件3号线-轿门锁开关GS-CJ1插件4号线-CJB插件8号线-2C插件8号线-105。
普通品牌电梯安全回路
大新客梯GVF-2安全11L11(XL-2)*11L24(Y2-20)上限11L21(XL-4)*11L22(XL-3)下限11L21(XL14)*11L23(XL13)轿门Y3-20*Y2-9厅门X15-1*X11-2大新货梯NF安全11L18(XL1-2)*11L24(Y2-6)上限XL1-3(11L22)*XL1-4(11L21)下限XL2-3(11L23)*XL2-4(11L21)轿门Y2-5*Y1-9厅门XR1-4*XR1-3博林特QS8700安全118*U3上限2.0(419)下限2.1(418)轿门U3*U4厅门U4*519 *安全513-118机房510-118轿顶U2-510轿门513-U4厅门513-519上下极限503-504-507南通大通DT2000安全01*K10上限X45下限X44门锁K10*05三菱73-79轿顶所有安全回路73-77地坑所有安全回路77-29机房所有安全回路78- 79电梯所有安全回路78-G4轿门锁G4-D41厅门锁粤东多快LBT-B52 安全104-C110门锁（C110-105)105-106 上X02下X03珠江富士蓝光主板Bl2000-STB 安全01-03 门锁03-TN 上X5下X6新日电梯：安全120-103 门锁T0-Y1南通大通（金凯进）安全01-K10 门锁C0-C1 C2-05魏丰电梯（金凯进）安全201-SC 门锁SC-GS轿门GS-DS厅门201-D3 上301-LSU 下301-LSD华凯电梯安全L1-10 L1-14 门锁L1-14 L1-16 上L4-27 L4-25下L4-27 L4-26威得利电梯安全T1-T2-T3-32-T4-T4A-43-50-32A-T5-33-5 门锁厅门34A-34 轿门34-35铃木电梯：安全100-116门锁100-118三菱（海信大厦)安全左边1号线-3号线CG 上限第一排2号-第二排2号下限DA端子33-38 DF门锁白色13号-15号厅门CG门锁左边第一和二根轿门惠州富士（金凯进客）：安全12-19 门锁51-52 华宇楼安全11-18惠州远大电梯：安全103-102-132-133-134-135-136-....144门锁116-118上下111-113-301佛山富菱电梯：安全202-205厅门208-207轿门207-206威得利一体化：安全T1-6 T1-5厅门34A-34 轿门34-35南通大通（金星百货）安全01-K10厅门K10-C0-C1轿门C1-C2-05珠江富士：安全17-3 3-1门锁3-17曾金寿：安全102-120厅门130-140 轿门102-140曾兆光：安全A111-A113门锁A121-TN(A118佛山奥特电梯(新时达）安全219-103门锁414-219华顺奥特：安全102-217门锁414-219聚宝电器CTRL50-D2系统厅门22-24轿门03-22上限位122-118上极限134-136下限位122-120下极限134-132。
三菱电梯安全回路
三菱电梯安全回路-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIHOPE:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75A→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CG-PA01→CG--PA02 GPS-CR:GPS-2:上限位:线号420→81插件DF-PB03→DA-PA01下限位:线号420→82插件DF-PB03→DA-PA02上极限:线号76→77插件DF-PA01→DF-PA02下极限:线号75→76插件DF-PA01→DF-PA02安全回路:线号79→78插件CG-PA03→KB-JB03厅门锁:线号122→120插件DF-PA03→DF-PB01轿门锁:线号79→G4插件CE-PA01→CE-PA02老GPS-3:上限位:线号420→81插件DB-PA03→DAA-PA01下限位:线号420→82插件DB-PA03→DAA-PA02上极限:线号76→77插件DH-J02→DH-J10下极限:线号75→76插件DH-J02→DH-J10安全回路:线号79→78插件KB-J01→KB-J08厅门锁:线号122→120插件DH-J11→DH-J04轿门锁:线号79→G4插件CH-J05→CH-J07新GPS-3:上限位:线号420→81插件DF-PA01→DA-PA01下限位:线号420→82插件DF-PA01→DA-PA02上极限:线号76→77插件DF-PA03→DF-PB02下极限:线号75→77插件DF-PA03→DF-PB02安全回路:线号79→78插件CE-PA02→KB-JB03厅门锁:线号122→120插件DF-PA02→DF-PB03轿门锁:线号79→G4插件CE-PA01→CE-PB02 VF:上限位:线号420→81插件HTB-JA01→HTB-JA02下限位:线号420→82插件HTB-JA01→HTB-JB02上极限:线号76→77插件HTA-JB06→HTA-JB08下极限:线号75B→76插件HTA-JB06→HTA-JB08厅门锁:线号420→78插件HTB-JA01→HTA-JB10轿门锁:线号420→D41插件HTB-JA01→HTBJA0。
三菱电梯J系列自动扶梯安全回路线号、错误代码、控制器设定
三菱电梯J系列自动扶梯安全回路线号、错误代码、控制器设定J系列自动扶梯安全回路线号一览表（COL.005）安全回路: (总) ROS-80上部安全: 61A-70下部安全: 70-80急仃开关: ROS-61印板: 61-61A56-57: （TOP） STOP < 急停按钮="">57-59: （BOT） REST RUN < 停止开关="">;59-59A: （BOT） STOP < 急停按钮="">;59A-59B: （BOT） DOS < 前沿板开关="">;62-62A: （TOP-R） E-STOP < 蜂鸣器="" 停止钥匙开关="">;62A-62B: （TOP-R） HGS < 扶手入口保护装置="">;62B-62D: （TOP-R） SRS < 梯级滚轮开关="">;62D-63 : （TOP-R） HBS < 扶手带断带保护开关="">;63-63A: （TOP-L） E-STOP < 急停按钮="">;63A-63C: （TOP-L） HGS < 扶手带入口保护装置="">;63C-63D: （TOP-L） SRS < 梯级滚轮开关="">;63D-63E: （TOP-L） CRS < 弯曲部导轨安全开关="">;63E-64: （TOP-L） HBS < 扶手带断带保护开关="">;64-65: (TOP) HGD < 高速限速开关="">;65-66: (TOP) DCS < 驱动链安全开关="">;75-75A: （BOT-R） E-STOP < 停止钥匙开关="">;75A-75B: （BOT-R） HGS < 扶手入口保护装置="">;75B-75C: （BOT-R） SCS < 梯级链安全开关="">;75C-76: （BOT-R） SRS < 梯级滚轮开关="">;76-76A: （BOT-L） E-STOP < 急停按钮="">;76A-76B: （BOT-L） HGS < 扶手入口保护开关="">;76B-76C: （BOT-L） SCS < 梯级链安全开关="">;76C-76D: （BOT-L） CRS < 弯曲部导轨开关="">;76D-77: （BOT-L） SRS < 梯级滚轮开关="">;77-77A: （BOT-R） CSS < 梳齿板开关="">;77A-77B: （BOT-R） SSS < 围裙板开关="">;77B-79: （BOT-L） SSS < 围裙板开关="">;79-79A: （TOP-R） SSS < 围裙板开关="">;79A-79B: （TOP-L） SSS < 围裙板开关="">;79B-79C: （TOP-L） CSS < 梳齿板安全开关="">。
三菱电梯所有直梯系列安全回路短接信号表
三菱电梯所有直梯系列安全回路短接信号表目录型号HOPE型号GPS.CR、 GPS-I I、G2L型号老GPS-III、G3L型号新GPS-III、G3L型号新LEGY、 LEHY 、LEHY-II型号SP-VF、MP-VF型号HOPE-II、H2P、HOPE-IIG型号老LEGY、N2c型号NEXWAY-S 、MAXIEZ-C2（有机房）型号LEHY-MEL、IDIG时MAXIEZ-LZ（无机房）无机房型号LEHY-III、LEHY-III S型号老LEHY-M、老LEHY-II（能量反馈）型号NEXWAY、GPM型号HOPE上限位线号420-81插件DF-PB03、插件DA-PA01下限位线号420-82插件DF-PBO3、插件D A-PA02轿内安全线号79-73插件CG-PA01、插件D F-PA01井道安全线号73-77插件DF-P A O1、插件DF-P A O2机房安全线号77—78插件KB-PB02、插件KB-PB03厅门安全线号122-120插件DF-PA03、插件DF-PB01轿门安全线号78-G4插件CG-PA01、插件CG-PA02型号GPS.CR、 GPS-I I、G2L上限位线号420-81插件DF-PB03、插件DA-PA01下限位线号420-82插件DF-PBO3、插件D A-PA02轿内安全线号79-73插件C E-PA01、插件D E-PA01井道安全线号75-79插件DF-P A O1、插件DF-P A O2机房安全线号77—78插件KB-PB02、插件KB-PB03厅门安全线号122-120插件DF-PA03、插件DF-PB01轿门安全线号D41-G4插件CE-PA02、插件CE-PA03型号老GPS-III、G3L上限位线号420-81插件D B-P A03、插件DA-PA01下限位线号420-82插件D B-PBO3、插件D A-PA02轿内安全线号79-73插件KE-JB01、插件CE-B03井道安全线号73-77插件DF-A O3、插件DF-B O2机房安全线号77—78插件PG-A02、插件PG-A03厅门安全线号122-120插件DH-J11、插件DH-J04轿门安全线号78-G4插件CH-J05、插件CH-J07型号新GPS-III、G3L上限位线号420-81插件D F-P A01、插件DA-PA01下限位线号420-82插件D F-P A O1、插件D A-PA02轿内安全线号70-73插件KB-J01、插件CH-J13井道安全线号73-77插件CH-J13、插件D H-J10机房安全线号77—78插件DH-J10、插件KB-J08厅门安全线号122-120插件DF-PA02、插件DF-PB03轿门安全线号78-G4插件CE-PA01、插件CE-PB02型号新LEGY、 LEHY 、LEHY-II上限位线号420-81插件CF-PA01、插件DA-PA01下限位线号420-82插件CF-PA01、插件D A-PA02轿内安全线号79-73插件CG-PA01、插件CG-P B01井道安全线号73-77插件DF-A O2、插件DF-A O1机房安全线号77—78插件PG-A02、插件CE-A01厅门安全线号122-120插件DF-PA03、插件DF-PB01轿门安全线号78-G4插件CE-PA01、插件CE-PB02型号HOPE-II、H2P、HOPE-IIG上限位线号420-81插件C F-P A01、插件DA-PA01下限位线号420-82插件C F-P A01、插件CE-P A02轿内安全线号79-73插件CG-PA01、插件CE-P B01井道安全线号73-77插件DF-A O2、插件DF-A O1机房安全线号77—78插件PG-A02、插件CG-A03厅门安全线号122-120插件DF-PA03、插件DF-PB01轿门安全线号78-G4插件CE-PA01、插件CF-PA02型号SP-VF、MP-VF上限位线号420-81插件GA-J12、插GA-J08下限位线号420-82插件GB-J12、插件GB-J08轿内安全线号79-73插件AB-J01、插件AC-J02井道安全线号73-77插件AC-J02、插件GA-J02机房安全线号77—78插件GA-J02、插件KB-A03厅门安全线号122-120插件AD-J11、插件AD-J12轿门安全线号D41-G4插件CB-J01、插件CB-J02型号老LEGY、N2c上限位线号420-81插件CF-PA01、插件DA-PA01下限位线号420-82插件CF-PA01、插件D A-PA02轿内安全线号79-73插件UQ-A02、插件CE-P B01井道安全线号73-77插件DF-A O2、插件D F-A O1机房安全线号77—78插件PG-A02、插件CE-A01厅门安全线号122-120插件DF-PA03、插件DF-PB01轿门安全线号78-G4插件CE-PA01、插件CE-PA02型号NEXWAY-S 、MAXIEZ-C2（有机房）上限位线号420-81插件RDA-A01、插件RDA-B01下限位线号420-82插件RDB-A01、插件RDB-B01轿内安全线号79-73插件RDG-P01、插件RDD-A01井道安全线号73-77插件RDD-A01、插件RDA-B03机房安全线号77—78插件RDC-01、插件RDC-03厅门安全线号122-120插件RDE-02、插件RDE-05轿门安全线号78-G4插件RCC-A02、插件RCC-B03三菱ELENESSA电梯安全回路详解1、机房回路77-RDK插件01号线-轿厢限速器开关GOV-对重限速器开关GOV-CWT-RDK插件03号线-78。
电梯安全回路分析
Don't worry about the result, first ask yourself if you are qualified enough, and the effort must be worthy of the result. When the time is in place, the result will naturally come out.模板参考（页眉可删）电梯安全回路分析一、电梯安全回路：中华人民共和国国家标准电梯制造与安装安全规范（GB7588-2003）规定：电梯安全回路指串联所有电气安全装置的回路。
当一个或几个安全部件开关满足安全回路要求的安全触点，它能够直接切断电梯驱动主机的供电。
二、电梯安全回路工作原理由整流器出来的110V直流电源，正极接通过熔断丝1RD接到100号线，负极通过熔断丝2RD接到101号线。
把电梯中所有安全部件的开关串联一起，控制急停继电器KJT，只要安全部件中有任何一只安全部件的开关起保护，将切断急停继电器KJT线圈电源，使KJT 释放，同时将报警信号送入主控电脑板。
100号线通过所有安全部件的开关串联，最后通过相序继电器K__的常开触点连接到116号线，这样，当电梯正常通电时，116号与101号之间应用110V直流电，但如果供电电源断相、缺相或相序错乱，各相之间电压不平衡时则自动切断116号线，使后面所有通过116号控制的继电器（包括急停继电器KJT和门联锁继电器KMB）失电，从而使电梯不能运行启动或停止运行,以达到安全保护的目的。
电梯安全回路图参见图1。
图1. 电梯安全回路三、电梯安全回路的安全部件开关：1、限速器开关（包括限速器断绳开关）当电梯的速度超过额定速度一定值（至少等于额定速度的115％）时，其动作能导致安全钳起作用的安全装置。
2、检修开关分为控制柜检修开关、轿内检修开关和轿顶检修开关。
三处检修开关互锁，防止误动作，保证维修人员的安全。
电梯安全回路分析
电梯安全回路分析一、电梯安全回路:中华人民共和国国家标准电梯制造与安装安全规范(GB7588-2003)规定:电梯安全回路指串联所有电气安全装置的回路。
当一个或几个安全部件开关满足安全回路要求的安全触点，它能够直接切断电梯驱动主机的供电。
二、电梯安全回路工作原理由整流器出来的110V直流电源，正极接通过熔断丝1RD接到100号线，负极通过熔断丝2RD接到101号线。
把电梯中所有安全部件的开关串联一起，控制急停继电器KJT，只要安全部件中有任何一只安全部件的开关起保护，将切断急停继电器KJT线圈电源，使KJT释放，同时将报警信号送入主控电脑板。
100号线通过所有安全部件的开关串联，最后通过相序继电器KXX的常开触点连接到116号线，这样，当电梯正常通电时，116号与101号之间应用110V直流电，但如果供电电源断相、缺相或相序错乱，各相之间电压不平衡时则自动切断116号线，使后面所有通过116号控制的继电器(包括急停继电器KJT和门联锁继电器KMB)失电，从而使电梯不能运行启动或停止运行,以达到安全保护的目的。
电梯安全回路图参见图1。
图1. 电梯安全回路三、电梯安全回路的安全部件开关:1、限速器开关(包括限速器断绳开关)——当电梯的速度超过额定速度一定值(至少等于额定速度的115,)时，其动作能导致安全钳起作用的安全装置。
2、检修开关——分为控制柜检修开关、轿内检修开关和轿顶检修开关。
三处检修开关互锁，防止误动作，保证维修人员的安全。
3、底坑缓冲器开关——该装置位于井道底部，设置在轿厢和对重的行程底部极限位置。
在缓冲器(一种用来吸收轿厢和对重动能的弹性缓冲安全装置。
)动作后回复至其正常伸长位置后电梯才能正常运行，为检查缓冲器的正常复位所采用的开关装置。
4、上、下极限联锁开关——当轿厢运行超越平层磁感应装置时，在轿厢或对重装置未接触缓冲器之前，强迫切断主电源和控制电源的非自动复位的安全装置。
该装置设置在尽可能接近端站时起作用而无误动作危险的位置上。
菱电梯安全回路
HOPE:上限位：线号420~ 81插件 DF-PB03T DA-PA01下限位：线号420~ 82插件 DF-PB03T DA-PA02上极限：线号76~ 77插件 DF-PAOI T DF-PA02下极限：线号75A T 76插件 DF-PAO1t DF-PAO2 安全回路：线号 79t78插件 CG-PAO3t KB-JBO3 厅门锁：线号 122t12O插件 DF-PAO3t DF-PBO1 轿门锁：线号 79t G4插件 CG-PAO1t CG--PAO2 GPS-CR：GPS-2：上限位：线号 42O t81插件 DF-PBO3t DA-PAO1 下限位：线号 42O t82插件 DF-PBO3t DA-PAO2 上极限：线号 76t77插件 DF-PAO1t DF-PAO2 下极限：线号 75t76插件 DF-PAO1t DF-PAO2 安全回路：线号 79t78插件 CG-PAO3t KB-JBO3 厅门锁：线号 122t12O插件 DF-PAO3t DF-PBO1 轿门锁：线号 79t G4插件 CE-PAO1t CE-PAO2老 GPS-3：上限位：线号 42O t81插件 DB-PAO3t DAA-PAO1 下限位：线号 42O t82插件 DB-PAO3t DAA-PAO2 上极限：线号 76t77插件 DH-JO2t DH-J1O下极限：线号 75t76插件 DH-JO2t DH-J1O安全回路：线号 79t78插件 KB-JO1t KB-JO8厅门锁：线号 122t12O插件 DH-J11t DH-JO4轿门锁：线号79宀G4插件 CH-J05T CH-J07新 GPS-3：上限位：线号420~ 81 插件 DF-PAOI T DA-PA01下限位：线号42O T 82插件 DF-PAO1t DA-PAO2 上极限：线号 76t77插件 DF-PAO3t DF-PBO2 下极限：线号 75t77插件 DF-PAO3t DF-PBO2 安全回路：线号 79t78插件 CE-PAO2t KB-JBO3 厅门锁：线号 122t12O插件 DF-PAO2t DF-PBO3 轿门锁：线号 79t G4插件 CE-PAO1t CE-PBO2 VF：上限位：线号 42O t81插件 HTB-JAO1t HTB-JAO2 下限位：线号 42O t82插件 HTB-JAO1t HTB-JBO2 上极限：线号 76t77插件 HTA-JBO6t HTA-JBO8 下极限：线号 75B t76插件 HTA-JBO6t HTA-JBO8 厅门锁：线号 42O t78插件 HTB-JAO1t HTA-JB1O 轿门锁：线号 42O t D41插件 HTB-JAO1t HTBJAO。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大唐有机房
NEXWAY-S电梯
上极限76（ROA-A03）—77（ROA-B03）
下极限75B（ROB-A03）—76（ROB-B03）
限速器77（RDC-A01）—78（RDC-05）
厅门G4（RDE-P02）—41DG（RDE-P05）
较门78A（RCC-A02）—G4（RCC-B03）
全部安全短接79—41DG 电压DC 125V
大唐无机房
厅门门锁122（RDS-P01）—120（RDS-P02）
较门门锁00S2（RCE-A03）—G4（RCE-B03）
限速器77（RDK-01）—78（RDK-B03）
上极限76（RDF-01）—77（RDF-B05）
下极限75B（RDT-A05）—76（RDT-B05）
全部短接73（RHQ-PA02）—78（ROK-03）
扶梯安全111-67
中直3200电梯（OTIS）
1C01-02限速开关 AC 110V
1C02-1C03
1C05-1C06轿顶安全钳
1C06-1C08较门
1C09-1C10厅门
木樨地13号楼、京安印刷厂、钻石货梯AC 110V：
门锁短接1108-1102
全部急停61-1108
DC 24V：
上限位718-2402
下限位719-2402
AC 220V：
上下极限L3-T23
西子奥的斯（液压梯）曳引直梯（有机房）120A-122轿顶急停 1C01-1C02限速器开关
122-122A限速器开关 1C02-1C03极限开关
122A-124极限开关 1C03-1C04上减速开关
124-132涨紧轮开关 1C04-1C05下减速开关
132-135厅门门锁 1C05-1C06安全钳开关
135-136轿门门锁 1C06-1C07轿厢急停
139-166上限位 1C07-1C08轿顶急停
140-167下限位 1C08-1C09轿门门锁
1C09-1C10厅门门锁
1C11-1C12上下限位
许昌西继迅达：（无机房）STIA-WIA6W-ZT
125-121底坑涨紧轮开关、底坑急停
121-111安全钳开关
111-133缓冲器开关、上下极限
133-135限速器开关
139-141较门门锁
141-143厅门门锁
东芝型号ELCOSMO-V 通力电梯安全回路封线
安全回路封线PCIC-A11全封 XC1-1号线-XM4-3号线全封
限速器A10-A11 XM4-3号线-XM2-7号线厅门
安全钳A10-A7 XM2-7号线-XH1-5号线轿门
厅门封线A11-HDC 限速器型号XS3
轿门封线HDC-DCR
限速器型号：GOVERNOR
曳引机型号：TML10
东芝电梯闸车试验
1、上机房把控制柜的正常转换成检修状态，把电梯轿厢移动顶层；
2、人工把限速器上的机械动作，然后把轿厢往下行移动，使限速器上的电器开关动作；
3、然后把限速器电器开关短接，安全回路通了之后再把轿厢往下行移动，使安全钳上的机械
连杆拉动，把安全钳上的电器开关动作；
4、把安全钳上的电器开关短接，安全回路通了之后，轿厢下行移动；
5、使电梯闸车，然后确定闸车看曳引机轮上的钢丝绳空转。
沈阳东芝电梯安全回路短接法 330A
限速器线号A10-A11 安全钳线号A10-A7
安全回路全封线号PCIC-A11 厅门线号A11-HDC
轿门线号HDC-DCR
通力电梯安全回路短接法
XC1-1号线-XM4-3号线全封
厅门XM4-3号线-XM2-7号线
轿门XM2-7号线-XM1-5号线
通力电梯闸车试验 3000
上机房把控制柜的正常转换成电动紧急位置，使轿厢下行，把限速器上的机械动作不用短接电器开关，直接闸车位置，然后看曳引轮空转即可。
地百、北平居
急停（所有）103-139
门锁（厅、轿）139-143
限速器、安全钳、缓冲器、上、下极限121-135
国土：P11-P15
双井：61-1108
润北通和：Y1的7-Y1的9
巨人通力：
A301 安全回路--- IN1（）
紧急停止--- IN2（）
轿门门锁---- IN3（）
厅门门锁---- IN4
巨人通力闸车实验不用封线机房有紧急电动。
根据图纸显示机房电动封了缓冲器极限限速器安全钳
通力3000封线
控制柜里：
底坑急停开关涨紧重块触点断绳触点低空安全棒-XLH4/5---XLH4/1
限速器开关-XLH6/3---XLH6/1
轿厢极限开关安全钳触点-XC1/3----XC1/1
整个轿门触点-XC1/5---XC1/7
整个厅门触点-XH2/1---XH2/3
轿顶806板上：轿顶急停开关-XB4/3 ---XB4/1
检修锁开关-XB5/3---XB5/1
紧急出口触点-XB6/3----XB6/1
轿门触点-XB7/4---XB7/2
后轿门触点-XB8/4----XB8/2
整个轿门触点-XT4/5----XT4/7
江南嘉捷
安全-102------JAQ
厅轿门-JAQ----JMS
极限缓冲器安全钳限速器-22-----25
东芝有机房
安全回路-PC1C—A11
轿厢一系列安全开关-A2—A7
底坑一系列安全开关-A7—A10
为限速器-A10—A11
轿门-A11—HDC
厅门-HDC—DC
东芝无机房
CNBO 1-5 安全
5-6 轿门
6-7 厅门
万柳OTIS 3200
1C01-1C02限速器开关 1C04-1C05下减速开关 1C07-1C08轿顶急停1C02-1C03极限开关 1C05-1C06安全钳开关 1C08-1C09轿门门锁1C03-1C04上减速开关 1C06-1C07轿厢急停 1C09-1C10厅门门锁1C11-1C12上下限位。
