(激光器件课件)第三章 典型的半导体激光器
合集下载

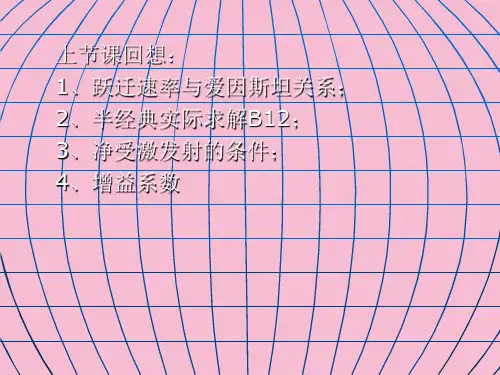

半导体激光器的主要参数ppt课件
增益饱和
在低的光子密度时,载流子的空间和能量分布不受干扰, 这时为不饱和增益。在高光子密度时是饱和增益。一个被 鼓励的半导体激光器,辐射遭到放大时,它的能量关系为:
谐振控内的辐射强度不能无限止添加 ,由于在高光子密度时, 导带和价带中的载流子浓度要显著降低。这又呵斥费米能级 漂移,使△EF减小,同样也使满足粒子数反转的形状数减小。
增益谱计算
式中,常数a0(E21)表示绝对零度时的吸收。温度和鼓励程度的 影响包含在(fc—fv)中。假设fc>fv,那么a0(E21)为负,吸收 介量变为增益介质,以受激发射为主。假设fc<fv ,那么 a0(E21)为正,主要发生受激吸收.利用增益的定义义可以写出:
随着鼓励程度添加,能带中载 流子数添加,增益曲线的最大值向 更高的光子能量处挪动 gmax(E) 也添加。同时开场出现增益所对应 的光子能量向高能方向挪动。这是 由于电子是从导带底向上填充 的.注入电子浓度愈大,填充得就 愈高,因此发光的峰值能量添加.
Je和Jh分别是流过异质结势垒的电子和空穴的漏电流 J2为有源区电流密度;ηi为内量子效率; Q2为谐振腔质量要素;
大功率半导体激光器典型构造 --单元器件
大功率半导体激光器典型构造 --阵列器件
大功率半导体激光器典型构造 --阵列器件
大功率半导体激光器典型构造 --阵列器件
The end
空间烧孔和光谱烧孔效应
半导体激光的温漂特性
半导体资料带隙随温度变化; 半导体激光器腔长随温度变化。
Intensity (A.U.)
1.0
0.8
15A
55A
0.6
55A (after 30')
0.4
0.2
0.0
半导体激光器ppt课件
Ⅱ、与同质结激光器相比,异质结激光器具有以下优点: 1)阈值电流低,同时阈值电流随温度的变化小; 2)由于界面处的折射率差异,光子被限制在作用区内; 3)能实现室温下的连续振荡。
应用:
半导体激光器应用十分广泛,主要分布在军事、生产和医疗方面:
军事:Ⅰ)激光引信。半导体激光器是唯一能够用于弹上引信的激光器。 Ⅱ)激光制导。它使导弹在激光射束中飞行直至摧毁目标。 Ⅲ)激光测距。主要用于反坦克武器以及航空、航天等领域。 Ⅳ)激光雷达。高功率半导体激光器已用于激光雷达系统
目录
CONTENTS
1 基本介绍及发展 2 基本原理及构成
3 主要特性
4 分类、应用及发展前景
基本介绍及发展
高能态电子束>低能态电子束
高能态
低能
态
同频同相
的光发射
同频同相光 谐振腔内多次往返
放大
激光
激光:通过一定的激励方 式,实现非平衡载流子的 粒子数反转,使得高能态 电子束大于低能态电子束, 当处于粒子数反转状态的 大量电子与空穴复合时, 便产生激光。
激光具有很好的方向性和 单色性。用途十分广泛
高功率半导体激光器
① 、1962年9月16日,通用电气公司的罗伯特·霍尔 (Robert Hall) 带领的研究小组展示了砷化镓(GaAs)半导体的红外发射, 首个半 导体激光器的诞生。 ②、70年代,美国贝尔实验室研制出异质结半导体激光器,通过对光 场和载流限制,从而研制出可在室温下连续运转且寿命较长的激光器。 ③、80年代,随着技术提升,出现了量子陷和超晶格等新型半导体激 光器结构; 1983年,波长800nm的单个输出功率已超过100mW,到 了1989年,0.1mm条宽的则达到3.7W的连续输出,转换效率达39%。 ④、90年代在泵浦固体激光器技术推动下,高功率半导体激光器出现 突破进展。。1992年,美国人又把指标提高到一个新水平:1cm线阵 连续波输出功率达121W,转换效率为45%。
应用:
半导体激光器应用十分广泛,主要分布在军事、生产和医疗方面:
军事:Ⅰ)激光引信。半导体激光器是唯一能够用于弹上引信的激光器。 Ⅱ)激光制导。它使导弹在激光射束中飞行直至摧毁目标。 Ⅲ)激光测距。主要用于反坦克武器以及航空、航天等领域。 Ⅳ)激光雷达。高功率半导体激光器已用于激光雷达系统
目录
CONTENTS
1 基本介绍及发展 2 基本原理及构成
3 主要特性
4 分类、应用及发展前景
基本介绍及发展
高能态电子束>低能态电子束
高能态
低能
态
同频同相
的光发射
同频同相光 谐振腔内多次往返
放大
激光
激光:通过一定的激励方 式,实现非平衡载流子的 粒子数反转,使得高能态 电子束大于低能态电子束, 当处于粒子数反转状态的 大量电子与空穴复合时, 便产生激光。
激光具有很好的方向性和 单色性。用途十分广泛
高功率半导体激光器
① 、1962年9月16日,通用电气公司的罗伯特·霍尔 (Robert Hall) 带领的研究小组展示了砷化镓(GaAs)半导体的红外发射, 首个半 导体激光器的诞生。 ②、70年代,美国贝尔实验室研制出异质结半导体激光器,通过对光 场和载流限制,从而研制出可在室温下连续运转且寿命较长的激光器。 ③、80年代,随着技术提升,出现了量子陷和超晶格等新型半导体激 光器结构; 1983年,波长800nm的单个输出功率已超过100mW,到 了1989年,0.1mm条宽的则达到3.7W的连续输出,转换效率达39%。 ④、90年代在泵浦固体激光器技术推动下,高功率半导体激光器出现 突破进展。。1992年,美国人又把指标提高到一个新水平:1cm线阵 连续波输出功率达121W,转换效率为45%。
大功率半导体激光器及其应用 ppt课件
• 晶体中原子间相互作用,导
致能级分裂,由于原子数目
巨大,所以分裂的能级非常
密集,认为是准连续的,即 形成能带
在金属中,不同的能带交叠形成一个有部分充满电子的能带
• 半导体中电子的能级与金属
有本质的区别,在半导体中
原子和价电子间的相互作用
使价电子分成被禁带相隔的
价带和导带。
ppt课件 单晶Si的二维结构和能带图 20
• 波导的设计利用了折射 率n随禁带宽度变化这一 特点(禁带宽度增加折 射率降低)。
• QW被镶嵌在高折射率 材料的核心区,盖层的 折射率比核心区要低。
ppt课件
37
垂直波导结构的设计
• 对于大功率,高效率激光二极管,波导的设计就是对几个 不利因素的优化 。
• 对于TM模,限制因子Γ:
• 光束的强限制因子导致了大的腔面载荷和大的光束发散 • 层结构影响串联电阻和热阻。 • 好的墙插效率和热稳定性需要对薄层结构的光波进行优化
ppt课件
8
受激辐射
• 激发态的原子,受到某一外来光子的作用,而且外来光子 的能量恰好满足hv=E2-E1,原子就有可能从激发态E2跃迁 至低能态E1,同时放出一个与外来光子具有完全相同状态 的光子。这一过程被称为受激辐射
E2
hv
E1
E2
hv
hv
E1
受激辐射示意图
ppt课件
9
2、产生激光的必要条件
• 与电子电力技术、自动化测控技术的完美结合, 使激光技术能够更好的为人类创造美好生活。
ppt课件
3
1、激光的概念
• 激光(Light Amplification by Stimulated Emission of Radiation ,LASER)一词是受激辐射光放大。
《半导体激光器》课件
激光器的原理和结构
三层异质结构
由P型层、N型层和增益区组 成,形成电荷分布不均衡。
激发电子跃迁
通过半导体材料注入载流子, 使电子跃迁并辐射出激光。
反射和增强
利用反射镜将光不断反射, 形成受激辐射和光放大。
半导体激光器的分类
基于材料
可见光范围:GaN、InGaN、 AlGaInP
基于结构
激光二极管、垂直腔面发射激 光器(VCSEL)、边缘发射激光 器
半导体激光器将继续追求更高功率输出
新材料和结构
2
和更短波长的发展。
新型半导体材料和结构设计将推动半导
体激光器的进一步发展。
3
光电子集成
半导体激光器将与其他光电子器件集成, 进一步拓展应用领域。
总结和展望
半导体激光器的发展已经取得了显著的成就,但仍有许多待解决的挑战。我们期待看到半导体激光器在更多领 域发挥重要作用,并推动科技进步和社会发展。
1 小尺寸、易集成
半导体激光器的微小尺寸 使其在集成电路和微型设 备中具有广泛应用。
2 低功耗、高效率
相较于其他激光器,半导 体激光器具有更低的功耗 和更高的能量转换效率。
3 快速开关、调制
半导体激光器具有快速调 制和切换特性,适用于光 通信和传感器等领域。
半导体激光器的发展趋势
1
更高功率和更短波长
基于应用
光通信、激光打印、医疗、工 业加工、激光雷达等
半导体激光器的应用
光通信
作为信息传输的关键技术,广泛 应用于光纤通信和无线光通信领 域。
医疗
各种激光治疗设备,如激光手术 刀和激光美容仪,受到医疗界的 青睐。
工业加工
激光切割、激光焊接和激光打标 等应用,提高了工业加工的效率 和精度。
半导体激光器讲解PPT课件
光纤通信基础
可编辑
§4.半导体激光二极管LD(续)
14针双列直插式封装:
2019/11/7
36
光纤通信基础
可编辑
§4.半导体激光二极管LD(续)
蝶式封装:
2019/11/7
37
光纤通信基础
可编辑
§5.分布反馈激光二极管(DFB--LD)
无集总式反射机构(F-P),由有源区波导上的 Bragg光栅提供反射功能,
2019/11/7
32
光纤通信基础
可编辑
§4.半导体激光二极管LD(续)
同轴激光器的封装:
2019/11/7
33
光纤通信基础
可编辑
§4.半导体激光二极管LD(续)
插拔式同轴封装:
2019/11/7
34
光纤通信基础
可编辑
§4.半导体激光二极管LD(续)
尾纤式同轴封装:
2019/11/7
35
Eg=h
2019/11/7
4
光纤通信基础
可编辑
§2.半导体中光的发射和激射原理(续)
本征半导体(I型):杂质、缺陷极少的纯净、 完整的半导体。
电子半导体(N型):通过掺杂使电子数目大 大地多于空穴数目的半导体。(GaAs-Te)
空穴半导体(P型):通过掺杂使空穴数目大 大地多于电子数目的半导体。(GaAs-Zn)
原理:Bragg光栅周期,发射波长满足 2=m/n (m=0,1,2,……)
干涉增强方向 2sin=m/n
特点:单纵模特性好(边模抑制比可达35dB以上) 窄线宽,波长选择性好; 温度特性好,波长温度飘移为0.09nm/℃, 调制特性好,
2019/11/7
2.2半导体激光器课件
增益曲线
损耗
一个纵模只有在其增益大于或等于损耗时,才能成为工 作模式,即在该频率上形成激光输出。
有2个以上纵模激振的激光器,称为多纵模激光器。通 过在光腔中加入色散元件等方法,可以使激光器只有一个模 式激振,这样的激光器称为单纵模激光器。
v
§2.2.2 半导体激光器的结构
§2.2.2 半导体激光器的结构
绝缘介质 P-InGaAsP
P-InP N-InP N+-InP衬底 InGaAsP
图2.2.2-2 增益导引型半导体激光器
二、折射率导引型半导体激光器
通过在侧向采用类似异质结的设计而形成的波导,引 入折射率差,也可以解决在侧向的光限制问题,这种激光 器称为折射率导引型半导体激光器。
接点 SiO2 P-InP SiO2
价带 Lx
E2V
(2) 提供光的反馈 ——解理面 晶体中易于劈裂的平面称为“解理面”。凡显露在晶体外 表的晶面往往是一些解理面。
其中最简单的是法布 里——珀罗腔
注入电流
解理面
有源区
解理面
L
R1
增益介质 z=L
R2
z=0
图2.2.1-1 激光二极管的谐振腔
(3) 满足激光器的阈值条件 只有当增益等于或大于总损耗时,才能建立起稳定的振 荡,这一增益称为阈值增益。为达到阈值增益所要求的注入 电流称为阈值电流。 I
半导体激光器的工作原理
基本条件:
1. 有源区载流子反转分布 2. 谐振腔:使受激辐射多次 反馈,形成振荡 3. 满足阈值条件,使增益>损 耗,有足够的注入电流。
§2.2.1 光学谐振腔与激光器的阈值条件
• 激光器稳定工作的必要条件 :
(1) 粒子数反转产生增益
半导体激光器 ppt课件
布
1
p(E)1expE( Ef )
(3.3)
kT
式中,k为波兹曼常数,T为热力学温度。Ef 称为费米能 级,用来描述半导体中各能级被电子占据的状态。
在费米能级,被电子占据和空穴占据的概率相同。
一般状态下,本征半导体的电子和空穴是成对出现的,用Ef 位于禁带中央来表示,见图3.2(a)。
在本征半导体中掺入施主杂质,称为N型半导体,见图3.2(b)。
半导体激光器(Laser Diode 即LD)
6.3.1 半导体激光器工作原理和基本结构 一、半导体激光器的工作原理
受激辐射和粒子数反转分布 PN结的能带和电子分布 激光振荡和光学谐振腔 二、半导体激光器基本结构 6.3.2 半导体激光器的主要特性 一、发射波长和光谱特性 二、激光束的空间分布 三、转换效率和输出光功率特性 四、 频率特性 五、 6.3.3 分布反馈激光器 一、 工作原理 二、DFB激光器的优点
能量 Eg
导带
Ec Eg/2
Ef
Eg
Eg/2
Ev
价带
Ec
Ec
Ef Eg Ef
Ev
Ev
(a)
(b)
(c)
图 3.2
(a) 本征半导体; (b) N型半导体; (c) P型半导体
能量 Eg
导带
Ec Eg/2
Ef
Eg
Eg/2
Ev
价带
Ec
Ec
Ef Eg Ef
Ev
Ev
在热平衡状态下(a,) 能量为E的能级(b)被电子占据的概(c率) 为费米分
如果N1>N2,即受激吸收大于受激辐射。当光通过这种物 质时,光强按指数衰减, 这种物质称为吸收物质。
半导体激光器
导带组成,如图(5-24)。
图(5-24) 本征半导体的能带
图(5-23) 固体的能带
同质结和异质结半导体激光器
• 同质结砷化镓(GaAs)激光器的特性
伏安特性: 与二极管相同,也具有单向导电性,如图(5-29)所示。 阈值电流密度: 影响阈值的因素很多 方向性: 图(5-30)给出了半导体激光束的空间分布示意图。
半导体的能带和产生受激辐射的条件
在一个具有N个粒子相互作用的晶体中, 纯净(本征)半导体材料,如单晶硅、 每一个能级会分裂成为N个能级, 锗等,在绝对温度为零的理想 因此这彼此十分接近的N个能级好 状态下,能带由一个充满电子 象形成一个连续的带,称之为能带, 的价带和一个完全没有电子的 见图(5-23)。
p( E ) 1 exp(
1 E Ef kT
式中,k为波兹
)
曼常数,T为热
力 学 温 度 。 Ef 称为费米能级, 用来描述半导体
中各能级被电子
占据的状态。
PN结的特性
当P型半导体和N型半导体结合后,在它们之间就出 现了电子和空穴的浓度差别,电子和空穴都要从 浓度高的地方向浓度底的地方扩散,扩散的结果 破坏了原来P区和N区的电中性,P区失去空穴留下 带负电的杂质离子,N区失去电子留下带正电的杂 质离子,由于物质结构的原因,它们不能任意移 动,形成一个很薄的空间电荷区,称为PN结。其 电场的方向由N指向P,称为内电场。该电场的方 向与多数载流子(P区的空穴和N区的电子)扩散 的方向相反,因而它对多数载流子的扩散有阻挡 作用,称为势垒。
在光纤通讯与光纤传感技术中,激光器方向 性的好坏影响到它与光纤耦合的效率。单模 光纤芯径小,数值孔于半导体的导带,价带都有一定的宽 度,所以复合发光的光子有较宽的能 量范围,因而产导体激光器的发射光 谱比固体激光器和气体激光器要宽。 半导体激光器的光谱随激励电流 而变化,当激励电流低于域值电流时, 发出的光是荧光。这时的光谱很宽, 其宽度常达百分之几微米。如图 (a) 所示。当电流增大到阈值时,发出的 光谱突然变窄,谱线中心强度急剧增 加。这表明出现了 激光。其光谱
新激光ppt课件第三章 典型激光器03
激光束的空间分布示意图
光谱特性:如图是GaAs激光器的发射光谱。其 中图(a)是低于阈值时的荧光光谱,谱宽一般为 几百埃,图(b)是注入电流达到或大于阈值时的 激光光谱,谱宽达几十埃。
仍比气、
固宽
得多
GaAs激光器的发射光谱
转换效率:
注入式半导体激光器把电功率直接转换为光功 率,转换效率极高。
4.单异质结半导体激光器:
激活区厚度 d 2m 光波导效应
阈值电流密度降低
由于有源区宽度和光波导传输差这两个原因,致 使同质结受激发射的阈值电流密度较高,在室温下,
脉冲工作的典型阈值电流密度达3X104~5X104A/cm2,
而异质结(SH)激光器的阈值电流密度降低至约
8000A/cm2。
在单异质器件中,有源区宽度d值是关键 因素。如图为SH的Jth-d实验曲线。可见它 存在最佳值.这是因为若d值过大,则异质结对 载流子的限制作用减弱;d值太小则在非对称 波导内光波传输的损耗过大。对于 质量好的典型单异质结激光器, d值的范围在2~2.5um之间。 单异质结激光器的Jth虽比 同质结小若干倍,但仍d较高, 所以常与同质结器件一样用 作脉冲器件。这种器件的脉 冲功率可达数十瓦,寿命可 达数万小时以上.
固体的能带
不同的能带之间可以有一定的能量间隔,在这
个间隔范围内电子不能处于稳定状态,实际上形成一
个能级禁区,称为“禁带”。此间距用禁带宽度 Eg
来
衡量。如图说明了电子轨道、能级及能带之间的对应 关系。
电子轨道,能级,和能带
在晶体中,由价电子能级分裂而成的能带 叫做“价带”如某一能带被电子填满,则称之为 “满带”,而在未激发情况下无电子填入的能带 叫做“空带” ,若价带中的电子受激而进入空带,则此 空带称为“导带”,同时,价带上由于价电子激发到导带 后留下一些空着的能级称为“空穴”。
光谱特性:如图是GaAs激光器的发射光谱。其 中图(a)是低于阈值时的荧光光谱,谱宽一般为 几百埃,图(b)是注入电流达到或大于阈值时的 激光光谱,谱宽达几十埃。
仍比气、
固宽
得多
GaAs激光器的发射光谱
转换效率:
注入式半导体激光器把电功率直接转换为光功 率,转换效率极高。
4.单异质结半导体激光器:
激活区厚度 d 2m 光波导效应
阈值电流密度降低
由于有源区宽度和光波导传输差这两个原因,致 使同质结受激发射的阈值电流密度较高,在室温下,
脉冲工作的典型阈值电流密度达3X104~5X104A/cm2,
而异质结(SH)激光器的阈值电流密度降低至约
8000A/cm2。
在单异质器件中,有源区宽度d值是关键 因素。如图为SH的Jth-d实验曲线。可见它 存在最佳值.这是因为若d值过大,则异质结对 载流子的限制作用减弱;d值太小则在非对称 波导内光波传输的损耗过大。对于 质量好的典型单异质结激光器, d值的范围在2~2.5um之间。 单异质结激光器的Jth虽比 同质结小若干倍,但仍d较高, 所以常与同质结器件一样用 作脉冲器件。这种器件的脉 冲功率可达数十瓦,寿命可 达数万小时以上.
固体的能带
不同的能带之间可以有一定的能量间隔,在这
个间隔范围内电子不能处于稳定状态,实际上形成一
个能级禁区,称为“禁带”。此间距用禁带宽度 Eg
来
衡量。如图说明了电子轨道、能级及能带之间的对应 关系。
电子轨道,能级,和能带
在晶体中,由价电子能级分裂而成的能带 叫做“价带”如某一能带被电子填满,则称之为 “满带”,而在未激发情况下无电子填入的能带 叫做“空带” ,若价带中的电子受激而进入空带,则此 空带称为“导带”,同时,价带上由于价电子激发到导带 后留下一些空着的能级称为“空穴”。
半导体激光器ppt课件
半导体激光器
目录
半导体激光器简介
半导体激光器工作原理
半导体激光器的分类
半导体激光器的应用
• 半导激光器简介:
• 半导体激光器是以一 定的半导体材料做工 作物质而产生激光的 器件。.
• 半导体激光(Semiconductor laser)在1962年被 成功激发,在1970年实现室温下连续输出。后来 经过改良,开发出双异质接合型激光及条纹型构 造的激光二极管(Laser diode)等,广泛使用于 光纤通信、光盘、激光打印机、激光扫描器、激 光指示器(激光笔),是目前生产量最大的激光 器。
• (7)动态单模激光器
• (9)量子阱激光器
(8)分布反馈激光器
(10)表面发射激光器
• (11)微腔激光器
半导体激光器的应用
•军事领域
•如激光制导跟踪、激光雷 达、激光引信、激光测距、 激光通信电源、激光模拟 武器、激光瞄准告警、激 光通信和激光陀螺等。目 前世界上的发达国家都非 常重视大功率半导体激光 器的研制及其在军事上的 应用。
•印刷业和医学领域
•如CD播放器,DVD系统和高密度光存储器可见光面发射激光器在光 盘、打印机、显示器中都有着很重要的应用,特别是红光、绿光和蓝 光面发射激光器的应用更广泛蓝绿光半导体激光器用于水下通信、激 光打印、高密度信息读写、深水探测及应用于大屏幕彩色显示和高清 晰度彩色电视机中。
供应平板刻绘机
The end,thank you!
半导体激光雷达 半 导 体 激 光 武 器 模 拟
半导体激光瞄准和告警
半导体激光测距
半导体激光引信
半导体激光制导跟踪
军用光纤陀螺
•光纤通信系统
半导体激光器可以作为光纤通信的光源和指示器以及通过大规模集成电 路平面工艺组成光电子系统。
目录
半导体激光器简介
半导体激光器工作原理
半导体激光器的分类
半导体激光器的应用
• 半导激光器简介:
• 半导体激光器是以一 定的半导体材料做工 作物质而产生激光的 器件。.
• 半导体激光(Semiconductor laser)在1962年被 成功激发,在1970年实现室温下连续输出。后来 经过改良,开发出双异质接合型激光及条纹型构 造的激光二极管(Laser diode)等,广泛使用于 光纤通信、光盘、激光打印机、激光扫描器、激 光指示器(激光笔),是目前生产量最大的激光 器。
• (7)动态单模激光器
• (9)量子阱激光器
(8)分布反馈激光器
(10)表面发射激光器
• (11)微腔激光器
半导体激光器的应用
•军事领域
•如激光制导跟踪、激光雷 达、激光引信、激光测距、 激光通信电源、激光模拟 武器、激光瞄准告警、激 光通信和激光陀螺等。目 前世界上的发达国家都非 常重视大功率半导体激光 器的研制及其在军事上的 应用。
•印刷业和医学领域
•如CD播放器,DVD系统和高密度光存储器可见光面发射激光器在光 盘、打印机、显示器中都有着很重要的应用,特别是红光、绿光和蓝 光面发射激光器的应用更广泛蓝绿光半导体激光器用于水下通信、激 光打印、高密度信息读写、深水探测及应用于大屏幕彩色显示和高清 晰度彩色电视机中。
供应平板刻绘机
The end,thank you!
半导体激光雷达 半 导 体 激 光 武 器 模 拟
半导体激光瞄准和告警
半导体激光测距
半导体激光引信
半导体激光制导跟踪
军用光纤陀螺
•光纤通信系统
半导体激光器可以作为光纤通信的光源和指示器以及通过大规模集成电 路平面工艺组成光电子系统。
半导体激光器原理及应用PPT课件
2019/11/4
.
22
半导体激光器的线宽
上面曲线给出了LD线宽与1/P之间的关系、和温度对线宽的影响
2019/11/4
.
23
半导体激光器的动态特性
半导体激光器有别于其它激光器的最重要特点之一在于它有被交变信号直接调 制的能力,这在信息技术中具有重要的意义。
与工作在直流状况的半导体激光器不同,在直接高速调制情况下会出现一些有 害的效应,成为限制半导体激光器调制带宽能力的主要因素。
.
半导体激光器等效电路
29
半导体激光器的热特性
引发机制: 在半导体激光器中,由于不可避免的存在着各种非辐射复合损耗、自由载流子吸 收等损耗机制,使外微分量子效率只能达到20%~30%,意味着相当部分注入的 电功率转换为了热量,引起激光器的升温。这会导致LD的阈值电流增大、发射波 长红移、模式不稳定、增加内部缺陷,严重影响器件的寿命。 解决办法:
(b)受激辐射:受激发射出的光子频率,相位和方向都与入射光子h 相同。
(c)受激吸收:原子接收辐射能 h 从基态能级E1越入受激能级E2。 产生激光的必要条件:受激辐射占主导地位
2019/11/4
.
3
自发辐射的特点
这种过程与外界作用无关。各原子的辐射都是独立地进行。因而所发光子的频 率、初相、偏振态、传播方向等都不同。不同光波列是不相干的。
2019/11/4
半导体激光器横模与侧模
有多侧模的半导体激光器的近场和远场
.
16
纵模谱的影响因素
2019/11/4
可见,若要选频,就要控制温度,要稳定功率输出,
也要选择恒温控制
.
17
半导体激光器的光束发散角
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
DFB激光器与F-P激光器相比, 具有以下优点: ① 易形成单纵模振荡; ② 谱线窄,方向性好; ③ 高速调制时动态谱线展宽很小,单模稳定性好; ④ 输出线性度好。
(四)垂直腔表面发射半导体激光器
垂直腔面发射激光器(VCSEL:
Vertical-cavity surface-emitting laser)
光纤微透镜直接耦合就是采用一定加工工艺把光纤端面 制作成一定大小和形状的微透镜直接对向大功率半导体 激光器的发光面,如半球微透镜耦合、圆锥微透镜耦合、 锥端球面微透镜耦合、椭双曲面微透镜耦合等
自聚焦透镜是利用离子交换技术在圆柱状玻璃基棒 内产生径向的折射率分布而制成。它的聚光能力是 依靠折射率的渐变分布来实现的,焦距由透镜长度 决定。平端自聚焦透镜球差较严重,会聚光斑较大, 可把前端研磨成球面,补偿了透镜的球差。
由于激活区两侧折射率差都很大, “光波导效应非常显著,使光波传输 损耗大大减小。阈值电流密度更低, 可降到(102一103) A/cm2。
当采用GaAs和GaAlAs量子阱材料制作 激光器时,阈值电流密度下降到几 A/cm2。目前,这种激光器已成为极为 重要的、实用化的相干光源。
正向偏置时双异质结与同质结载流子分布的对比
(如光线a), 另一部分继续向前传播,在邻近的光栅波纹峰反射 (如光线b)。
光栅周期
Lm/2n
Λ=m B
2ne
(3.10)
ne 为材料有效折射率,λB为布喇格波长,m为衍射级数。
在普通光栅的DFB激光器中,发生激光振荡的有两个阈值最低、 增益相同的纵模,其波长为
1,2
B
(1 2
2B )
2neL
(3.11)
(l) 两步重排整形法
要把线形光束分割、排列成矩形分布,首先是把先行光 束分裂成n份,在一个方向上实现不等量的移动,称为 第一次重排;再在另一个方向上实现不等量的移动,实现 第二次重排。。
分布反馈激光器的要求: (1)谱线宽度更窄 (2)高速率脉冲调制下保持动态单纵模特性 (3)发射光波长更加稳定,并能实现调谐 (4) 阈值电流更低 (5)输出光功率更大
衍射光栅 N层
输出光
P层 有源层
(a)
∧ 光栅
b
a
有源层 (b)
图 3.13 分布反馈(DFB) (a) 结构; (b) 光反馈
如图3.13所示,由有源层发射的光,一部分在光栅波纹峰反射
正向偏置的同质结
正向偏置的双异质结
6
中间的窄带隙层ቤተ መጻሕፍቲ ባይዱ 载流子形成了很好 的限制作用
窄带隙层一般还具有 比较高的折射率,光 波导效应明显
(三) 分布反馈(DFB)激光器
动态单纵模激光器:在高速调制下仍能单纵模工作的半导 体激光器。 分布反馈半导体激光器:在异质结激光器具有光放大作用 的有源层附近,刻上波纹状的周期光栅构成的。
光栅结构制作在限制层中
DFB激光器与普通激光器的对比
DFB激光器的光谱宽度大约为普通型激光器的1/10左右 色散的影响大为降低,可以实现速率为10Gb/s的超高速传输
分布反馈(DFB)激光器用靠近有源层沿长度方向制作的周期 性结构(波纹状)衍射光栅实现光反馈。这种衍射光栅的折射率 周期性变化,使光沿有源层分布式反馈。
谐振腔的腔镜由折射率不同的物 质层交错堆积而成 从垂直于半导体薄片的方向发射 激光,使激光束的截面成为圆形, 减小了激光束的发散角,克服了原 来从半导体侧面发光的缺点。 能够在同一块板上集成一百万只 小激光器,其激发电流仅1mA。
表面发射半导体激光器
表面发射半导体激光器
边缘发射半导体激光器
与边缘发射半导体激光器阵的差别:
Spot 2 x 40 mm (FWHM) Spot 1.3 x 1.3 mm (FWHM) Spot 0.4 x 1.3 mm (FWHM)
半导体激光器的光束整形 直接整形聚焦
半导体激光器的光束整形
改进后的整形聚焦
2、光纤直接耦合
包括光纤直接耦合和光纤微透镜直接耦合两种。
光纤直接耦合就是把端面己处理的平头光纤直接对向大 功率半导体激光器的发光面。
制造方法、临界大小以及光束发射方向和形状。 用集成电路技术,每一个表面发射半导体激光器可以做得很小, 最小可到1m,而每一个边缘发射半导体激光器最小也有50m.
半导体激光器的光束整形
1.直接光束整形
40 mm 1.3 mm
0.4 mm
2 mm
1.3 mm
1.3
mm
LDL 160-2000 / f = 100 mm LDL 40-250 / f = 100 mm LDL 80-1000 / f = 100 mm
第三章 典型的半导体激光器
➢ 同质结激光器 ➢ 异质结激光器 ➢ 分布反馈(DFB)激光器 ➢ 垂直腔面发射半导体激光器
(二) 异质结半导体激光器
一、单异质结半导体激光器(SHL)
单异质结是由p-GaAs与pGaAlAs形成的。
窄带隙有源材料被 夹在宽带隙的材料
之间形成
施加正向偏压时,电子由n区注 入p-GaAs。由于异质结高势垒的 限制,激活区厚度d2 m;
因p-GaAlAs折射率小,“光波导 效应”显著,将光波传输限制在 激活区内。阈值电流密度降低了 1~2个数量级,约8000A/cm2。
二、双异质结半导体激光器(DHL)
施加正向偏压时, 激活区内注入的电子 和空穴。由于两侧高势垒的限制,深 度 剧 增 , 激 活 区 厚 度 变 窄 , d=0.5m 。
圆柱形微透镜对光束具有一定的会聚作用,能够把半导体 激光器发出的光束进行单方向会聚,同时,柱透镜可以用 光纤来实现,因而制作简单,成本低廉。尽管圆柱形微透 镜具有很大像差,但不影响它在光纤耦合中的应用。
3.整形耦合
➢这种方法是在近些年才发展起来的技术。 ➢首先对半导体激光器bar的光束在快轴和慢轴方向上分别准 直。准直后的光束为一线状光束。 ➢光束整形器的作用是把这一线状光束进行切割成n条,并重 新排列成一个预定的分布,譬如方形。经过重排后的光束在聚 焦性能上将得到极大地改善,M2因子将缩小n倍,因此对光纤 芯径的要求也将减小n倍,可以用一个透镜聚焦耦合到一根纤 细的光纤中去。 ➢经验表明,如果在慢轴准直中使用透镜阵列以减少畸变,M2 因子还可以有效地减小。和光纤束法相比较,整形耦合法的优 点是可以实现更细光纤芯径的耦合,因而实现更高的亮度。
