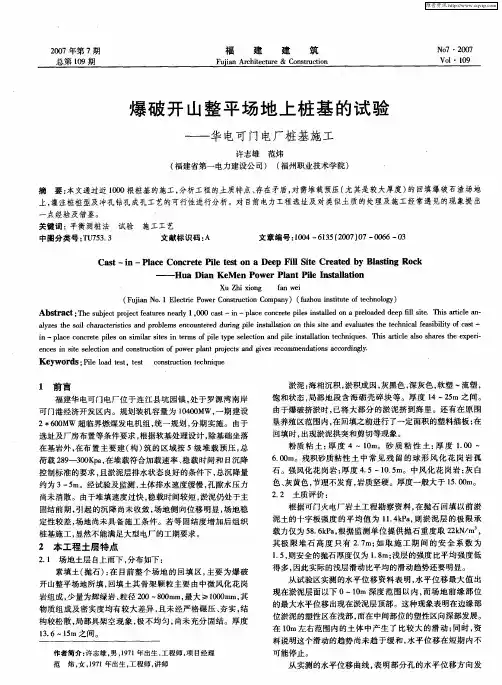

爆破开山整平场地上桩基的试验——华电可门电厂桩基施工
Ｈ岫 Ｄｉｎ Ｋｅ ｅ ｗｅ ｌ ｎ ｌ ｎ ｔ ｌ ｔｏ ａ Ｍ ｎ Ｐｏ ｒ Ｐ ａ ｔＰｉ Ｉ ｓａ ｌ ｉ ｎ ｅ ａ
Ｘｕ Ｚ ｉ ｉ ｎ ｈ ｏ ｇ ｘ ｆｎ ｗ ｉ ａ ｅ
（ ｕｉ ｏ １ＥｅｔｃＰ ｗ ｒ ｏｓ ｕｔｎＣ ｍｐｎ ） （ｕｈ ｕｉｓｔｔ ｏ ｔｃｎｌ ｙ Ｆ ｊ ｎＮ ． ｌ ｒ ｏ ｅ ｎｔ ｃ ｏ ｏ ａｙ ｆｚｏ ｔｕｅ ｆ ｅｈ ｏ ｇ ） ａ ｃｉ Ｃ ｒ ｉ ｎ ｉ ｏ
— —
华 电可 门 电厂 桩 基 施 工
许 志雄 范炜
（ 福建 省第一电力建设公 司） （ 福州职业技术学 院） 摘 要 ： 文通过 近 １０ 本 ０ ０根桩基 的施工 ， 分析 工程 的土质特点 、 存在 矛盾， 需堆 载预压 （ 其是较大 厚度） 回填爆破 石渣场地 对 尤 的
点经验及借鉴 。
ｌ ｚ ｓ ｔ ｅ ｓ ｉ ｈ ｃｅ ｉｔ ｎ ｒ ｂｅ ｎ ｏ ｎｅ ｅ ｕ ｇ ｐ ｌ ｎ ｔｌ ｉ ｎ ｔｉ ｉｅａ ｄ ｅ ａｕ ｔｓｔ ｅ ｔ ｃ ｎ ｃ ｅ ｓｂ ｌ ｙ ｏ ｃ ｓ — ａｙ ｅ ｈ ｏｌｃ ａａ ｔｒｓｉｓａ ｄ ｐ ｏ ｌｍｓｅ ｃ ｕ ｔｒ ｄ ｄ ｒｎ ｉｅｉ ｓａｌ ｔ ｎ ｏ ｈ ｓｓｔ ｎ ｖ ｌ ａｅ ｈ ｅ ｈ ｉ ａ ｆａ ｉｉ ｔ ａ ｔ ｒ ｃ ｉ ａｏ ｌ ｉ ｆ ｉ ｎ—ｐ ａ ｅ ｃ ｎ ｒｔ ｉ ｓ ｏ ｉ ｌ ｉ ｓｉ ｅｍｓｏ ｉ ｐ ｅｅ ｔ ｎ ａ ｄ ｐ ｌ ｓａｌｔ ｎ ｔ ｃ ｎ ｑ ｅ ．Ｔ ｉ ａ ｔ ｌ ｌｏ ｓ ａ ｅ ｈ ｘ ｅ ・ ｌｃ ｏ ｃ ｅｅ ｐ ｌ ｎ ｓｍｉ ｓ ｅ ｎ ｔ ｒ ｐ ｌ ｔ ｅ ｓ ｌｃ ｉ ｎ ｉ ｉ ｔ ａ ｉ ｅ ｈ ｉｕ ｓ ｈ ｓ ｒｉ ｅａ ｓ ｈ ｒ ｓｔ ｅ ｅ ｐ ｒ ｅ ｒ ａ ｔ ｆ ｅｙ ｏ ｅｎ ｌ ｏ ｃ ｉ

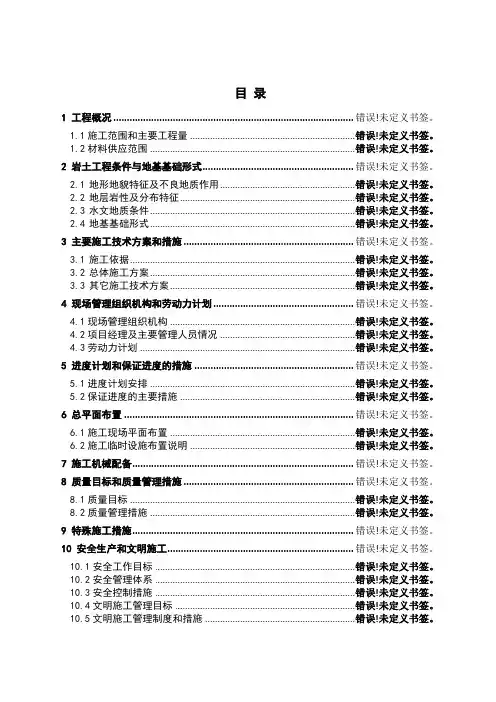

华电桩基施工组织设计
目录1 工程概况 ....................................................................................... 错误！未定义书签。
1.1施工范围和主要工程量 ............................................................... 错误！未定义书签。
1.2材料供应范围 ............................................................................... 错误！未定义书签。
2 岩土工程条件与地基基础形式...................................................... 错误！未定义书签。
2.1地形地貌特征及不良地质作用................................................... 错误！未定义书签。
2.2地层岩性及分布特征................................................................... 错误！未定义书签。
2.3水文地质条件............................................................................... 错误！未定义书签。
2.4地基基础形式............................................................................... 错误！未定义书签。
3 主要施工技术方案和措施 ............................................................. 错误！未定义书签。
冲孔桩专项施工方案(最终).doc
冲孔桩专项施工方案(最终)目录一、项目概况。
汇编基础二三.机器和工具的选择3四、施工方法和技术措施4五、主要施工机械和检测设备进场计划14六.质量保证措施15七、安全保证措施和管理18八、文明施工措施28钻孔灌注桩专项施工方案一、工程概况本工程是安泰与2号井之间的煤炭连接工程。
本工程地基处理采用混凝土灌注桩。
2#原煤场分布4根混凝土灌注桩，桩径1m，桩长18m，桩身混凝土强度C30。
原煤3点有9根混凝土灌注桩，桩径1m，桩长18m，混凝土强度C30。
四号煤矿分布有四根混凝土灌注桩，桩径1m，桩长18m，桩身混凝土强度C30。
从原煤3点至原煤5点共分布有16根混凝土灌注桩，桩径为1m，桩长为18m，桩身混凝土强度为C30(包括张力室的支架和桩基)。
二.准备的基础1.本工程冲孔灌注桩施工的设计图纸和技术要求；2、工程合同和招标技术文件要求；3、项目施工组织设计；4、施工规范和标准:《地基与基础工程施工及验收规范(GBJXXXX年底班组考核的依据。
2）、专职安全员每日对施工现场进行巡查，发现安全隐患，及时签发《质量安全整改通知单》，要求班组立即整改，不能整改或拒绝整改的，向安全生产领导小组报告。
3)、施工技术员兼职安全员每日负责投标孔桩施工安全检查，发现问题，及时处理。
对施工现场的安全管理进行定期监控。
对于风险较大的，应进行旁站作业。
八、文明施工措施为了达到文明施工的目标，施工现场应合理安排，做到"场地整洁，道路畅通，排水通畅，标志醒目，生产环境符合标准作业要求"。
1、临时道路要做到:道路平坦光滑，路面没有坑洼和积水。
道路两侧应设置相应的安全防护设施和安全标志，并同时安排专(兼)职安全员。
现场建筑材料堆放整齐，做到“横排、竖排、散料封闭池、堆场围栏”。
要加强检查监督，严格要求，严格奖惩，持之以恒，使文明施工现场管理能真正抓绩效。
2.地下管线保护措施本工程为扩建工程。
施工现场将有大量地下管网。
冲孔桩基础施工组织设计

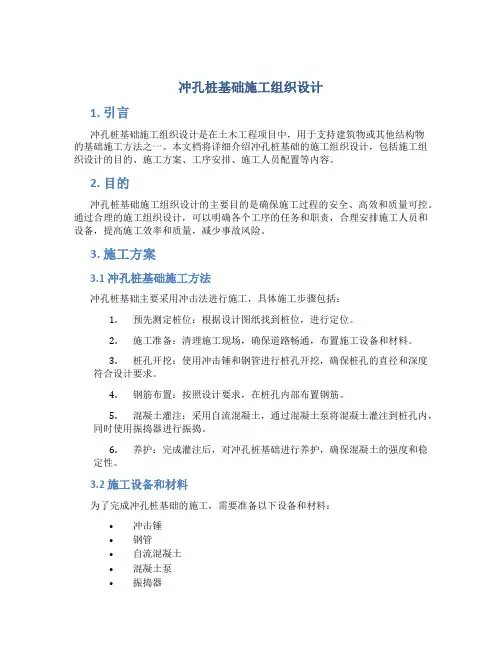

冲孔桩基础施工组织设计1. 引言冲孔桩基础施工组织设计是在土木工程项目中，用于支持建筑物或其他结构物的基础施工方法之一。
本文档将详细介绍冲孔桩基础的施工组织设计，包括施工组织设计的目的、施工方案、工序安排、施工人员配置等内容。
2. 目的冲孔桩基础施工组织设计的主要目的是确保施工过程的安全、高效和质量可控。
通过合理的施工组织设计，可以明确各个工序的任务和职责，合理安排施工人员和设备，提高施工效率和质量，减少事故风险。
3. 施工方案3.1 冲孔桩基础施工方法冲孔桩基础主要采用冲击法进行施工，具体施工步骤包括：1.预先测定桩位：根据设计图纸找到桩位，进行定位。
2.施工准备：清理施工现场，确保道路畅通，布置施工设备和材料。
3.桩孔开挖：使用冲击锤和钢管进行桩孔开挖，确保桩孔的直径和深度符合设计要求。
4.钢筋布置：按照设计要求，在桩孔内部布置钢筋。
5.混凝土灌注：采用自流混凝土，通过混凝土泵将混凝土灌注到桩孔内，同时使用振捣器进行振捣。
6.养护：完成灌注后，对冲孔桩基础进行养护，确保混凝土的强度和稳定性。
3.2 施工设备和材料为了完成冲孔桩基础的施工，需要准备以下设备和材料：•冲击锤•钢管•自流混凝土•混凝土泵•振捣器•钢筋•施工车辆4. 工序安排根据冲孔桩基础的施工方案，可以进行以下工序的安排：1.桩位确定和施工准备：负责测定桩位和清理施工现场，布置施工设备和材料。
2.桩孔开挖：使用冲击锤和钢管进行桩孔开挖，确保桩孔的直径和深度符合设计要求。
3.钢筋布置：按照设计要求，在桩孔内部布置钢筋。
4.混凝土灌注：采用混凝土泵将混凝土灌注到桩孔内，同时使用振捣器进行振捣，确保混凝土的密实性和稳定性。
5.养护：完成灌注后，对冲孔桩基础进行养护，确保混凝土的强度和稳定性。
5. 施工人员配置根据工序安排，冲孔桩基础施工需要配置以下人员：•工长：负责施工的整体安排和组织。
•挖掘机操作员：负责操作挖掘机进行桩孔的开挖。
•钢筋工：负责进行钢筋布置和连接。
冲击钻孔桩施工方案
冲击钻孔桩施工方案一、前期准备工作1、搭建施工临时场地在施工现场选定合适的地点搭建临时场地，包括办公室、生活区和材料堆放区等。
2、制定施工方案及施工组织设计根据项目要求和实际情况，编制冲击钻孔桩施工方案及施工组织设计，并进行评审和批准。
3、准备施工机械设备和工具根据施工方案确定所需的冲击钻孔机、起重设备、测量仪器等机械设备和工具，并对其进行检查、维护和调试。
4、材料准备根据施工方案确定所需的钢筋、混凝土、沙石等材料，并进行采购、检验和储存。
二、施工流程1、打桩孔定位根据设计要求，在现场进行桩孔定位工作，确定桩孔的位置和间距。
2、钢筋加工和安装根据设计要求，对钢筋进行加工并按照桩基平面图进行安装，保证钢筋的位置、间距和连接的正确性。
3、测量孔深在桩孔位置打好参考点，使用测量仪器进行孔深的测量，并记录下来，以便进行后续的操作。
4、施工模板安装根据桩孔的尺寸和孔深，制作并安装施工模板，保证模板的稳定性和准确性。
5、现浇混凝土施工将混凝土按照设计比例进行配制，并使用搅拌车将混凝土运输至施工现场。
然后使用冲击钻孔机将混凝土注入桩孔中，并根据需要进行振捣、修整和养护。
6、拆除模板和清理孔底混凝土强度达到规定要求后，拆除施工模板，并进行孔底清理工作，将孔底的杂质清除干净，确保桩身质量。
7、验收和记录对每个钻孔桩进行验收，检查其质量和尺寸是否符合设计要求，并进行记录。
三、质量控制1、施工机械设备的维护和保养定期对冲击钻孔机、起重设备和测量仪器等进行维护和保养，确保其正常工作和准确度。
2、混凝土配制和浇筑质量控制严格按照设计比例进行混凝土的配制，保证混凝土的强度和流动性，并注意浇筑速度和养护工作。
3、钢筋加工和安装质量控制对钢筋进行加工时，要注意尺寸的准确性和连接的牢固性，确保其符合设计要求。
在进行钢筋安装时，要重视钢筋的位置、布置和与模板的连接。
4、施工现场管理和安全控制对施工现场进行管理，保证施工顺利进行，并制定安全控制措施，保障施工人员的安全。
冲孔桩施工组织设计
冲孔桩施工组织设计1. 引言冲孔桩作为一种常用的地基处理方式，广泛应用于土木工程中。
为了保证冲孔桩施工的顺利进行和工程质量的保证，需要进行科学合理的施工组织设计。
本文将围绕冲孔桩施工组织设计展开讨论。
2. 工程概况本工程为某新建住宅小区的地基处理工程，总用地面积约5000平方米，建筑总层数为5层，地下室1层。
根据土质勘察报告，施工地区的地层为黏土，地下水位较高，需要采取冲孔桩进行地基处理。
3. 冲孔桩施工组织设计原则在进行冲孔桩施工组织设计时，应遵循下列原则:3.1 安全性原则冲孔桩施工过程中，应确保人员和设备的安全。
严格按照安全操作规程进行施工，加强对施工人员的安全教育和培训，配备完善的安全防护设备。
3.2 经济性原则合理安排施工工序和施工人员，优化施工方案，提高施工效率，降低施工成本。
3.3 质量原则严格按照设计要求进行施工，确保冲孔桩的质量符合相关标准和规范。
4. 施工组织设计内容4.1 人员组织根据工程规模和施工进度，确定合适的施工人员配备。
包括项目经理、技术人员、冲孔桩作业人员等。
对施工人员进行培训，提高他们的技术水平和安全意识。
4.2 设备组织根据冲孔桩的施工要求，确定所需的施工设备。
包括冲孔设备、搅拌设备、起重机械等。
检查设备的工作状态，确保设备的正常运行。
4.3 施工工艺根据冲孔桩的特点和土质条件，确定施工工艺。
包括土层钻探、孔壁稳定、钢筋布置、混凝土浇筑等。
严格按照施工工艺进行作业，保证施工质量。
4.4 安全措施制定冲孔桩施工的安全措施，包括施工现场的围护、施工人员的安全防护措施、设备安全等。
加强对施工现场的安全监管，预防事故的发生。
4.5 施工进度安排根据工程的总工期和施工进度要求，制定合理的施工进度安排。
包括各个工序的施工时间、施工顺序等。
及时跟踪施工进度，及时调整施工计划，保证施工进度的顺利进行。
5. 施工组织设计实施措施5.1 澄清工程要求在进行施工组织设计之前，与设计单位和监理单位进行沟通，充分了解工程要求。
冲孔桩施工方案.doc
目录1．工程概况 (3)1.1 工程概况 (3)1.2 编制依据 (3)1.3冲孔桩的施工说明 (4)1.4本工程要点 (7)2．施工平面布置及施工用电、用水计划 (8)2.1 施工总平面布置 (8)2.2临时设施的布置 (8)2.3施工用水、用电计划 (8)3．项目管理机构及劳动力组织 (8)3.1 项目管理机构 (8)3.2 劳动力配置计划 (9)3.3拟投入本工程主要施工设备 (10)4. 施工进度计划及工期保证措施 (10)4.1 施工进度计划 (10)4.2 工期保证措施 (11)5. 施工方案及施工方法 (12)5.1 施工准备 (12)5.2 施工方法 (14)5.3 常见事故及处理措施 (21)5.4 泥浆处理及渣土外运 (26)5.5冲孔灌注桩质量控制 (26)5.6工程质量检查验收 (28)6. 质量保证体系及保证措施 (29)6.1质量保证体系 (29)6.2 质量保证措施 (31)7. 安全生产、文明施工保证措施 (32)7.1 安全生产保证体系及保证措施 (32)7.2 文明施工与环境保护措施 (35)1．工程概况1.1工程概况占地119658m2,建筑面积约2.82万m2,包括1层连体地下室，1栋5层商业综合楼。
总高度为28.8米。
首层布置商场、西式快餐、派出所和街道办等；二层布置超市、派出所和街道办等；三层主要布置超市；四层主要布置康体活动项目以及配套服务；地下室为汽车库及附属设备用房等。
基础桩均为冲孔灌注桩，桩身混凝土等级为C35，其中800mm桩37根，1000mm桩径49根，1400mm桩径38根。
1.2编制依据国家、省市相关标准、规范、规程1、本工程设计图纸2、《工程测量规范》（GB50026-93）3、《工程测量基本术语标准》（GB/T50228—96）4、《土工试验方法标准》（GB/50123—1999）5、《建筑地基基础设计规范》（GB50007—2002）6、《建筑抗震设计规范》（GB50011—2001）7、《混凝土结构工程施工及验收规范》（GB50204-92）8、《建筑桩基技术规范》（JGJ94-94）9、《广东省建筑地基基础施工及验收规程》（DBJ15-201-91）10、《建筑地基处理技术规范》（JGJ79-91）11、《建筑工程质量检验评定标准》（GBJ301-88）12、《建筑地基基础工程施工质量验收规范》(GB50202-2002)13、《建设工程监理规范》（GB50319-2000）14、与本工程施工与验收有关的规程、规范和标准。
冲孔桩施工方案
一、施工概况该工程基础原采用反循环机械钻孔灌注桩，总桩数为194根，桩直径有700mm，800mm，900mm三种。
因场地内有地下人防，大致分布于南北走向，集中在场地北面。
在地下人防位置上及附近约有73根桩无法采用回转钻进成孔，根据这种情况，我公司技术部门决定拟采用冲击成孔进行钻进。
且与设计单位进行交流，其中16根双桩变更为8根单桩，现共有65根桩待施工。
二、施工工艺流程冲孔桩工艺流程如下图：测量放线——护筒埋设——钻机就位——冲孔——第一次清孔——钢筋笼安放——第二次清孔——砼浇筑——成桩——移机就位下孔开钻三、冲孔桩施工方案（一）施工工艺1、施工工艺根据本工程的地质条件和工程特点，以及我公司在南昌地区以往的施工经验，为保证该工程顺利完工，本工程地下人防位置的灌注桩采用冲击钻进成孔和水下导管混凝土灌注成桩的施工工艺。
2、工程施工难点本工程的难点在于地下人防位置没有完全确定，特别在地下人防边沿成孔钻进时，可能造成孔斜；地下人防空洞上有可能造成严重漏浆、埋锤、塌孔等孔内事故。
（二）施工准备冲孔灌注桩是一项质量要求高、施工工序多，并须在一个短时间内连续完成的地下隐蔽工程。
要保证施工有序、快节奏地进行，必须要在开工前认真做好施工组织设计编审：施工场地的清理规划，孔口护筒的制作和埋设，泥浆配置与循环系统的安设，设备的安装就位及各类材料的采购运送等各项准备工作建立各工序施工管理制度、岗位责任制、交接班制、质量检查验收制、设备机具的检修保养制等。
1、技术准备施工组织设计是施工过程各项工作的指南，也是施工组织的依据。
须掌握和熟悉如下技术资料和情况：①场地工程地质勘察报告和地层剖面图；②场地水文地质资料；③桩孔设计文件，包括桩位平面布置图、桩身结构图、钢筋笼设计图，砼标号、单桩设计极限承载力及其他设计要求；④场地地下及周边埋设物和其它障碍物情况；⑤供水、供电和污水废浆，钻渣清运等施工条件；⑥工期和工程费用。
2、泥浆循环系统泥浆循环系统通常包括泥浆池、沉淀池、循环槽等，根据场地条件、桩位分布、桩孔方量、地层情况、成孔工艺、钻渣废浆的清除外运等因素综合考虑布设。
冲孔桩基础工程施工组织设计方案
冲孔桩基础工程施工组织设计方案一、项目概况本项目是xx地区一座高层建筑的基础工程，采用冲孔桩作为基础形式。
冲孔桩是一种新型的桩基施工技术，具有施工速度快、成本低、环境友好等优点。
本方案旨在合理安排施工流程，保证施工质量、安全和进度，提高工程施工效率。
二、建筑基础工程施工组织设计1.施工目标及原则（1）施工目标：按照合理的施工流程，高质量完成冲孔桩基础施工，满足设计要求。
（2）施工原则：安全第一、质量为重、进度为先、节约成本、环境友好。
2.施工组织机构（1）项目经理：负责项目整体管理和协调，制定施工计划。
（4）施工队伍：由熟悉冲孔桩施工工艺的工人组成。
3.施工流程（1）准备阶段1）成立项目组，确定项目经理、技术负责人和安全负责人。
2）制定施工计划，明确施工目标、工期和质量要求。
3）采购所需材料和设备，确保施工顺利进行。
4）组织人员进行安全培训，提高施工现场的安全意识。
（2）施工阶段1）现场布置：按照设计要求和施工图纸布置施工场地，设置安全警示标志。
2）准备设备：检查冲孔桩设备的运行状况，确保设备完好，并进行必要的保养。
3）基坑开挖：按照设计要求进行基坑开挖，确保基坑的大小和形状满足要求。
4）钢筋安装：按照设计要求进行钢筋的布置和固定，确保钢筋的位置、数量和间距符合要求。
5）施工孔洞：使用冲孔桩设备进行孔洞的冲击，控制冲击深度和冲击间距。
6）检测验收：对每个冲孔桩进行质量检测，确保冲孔桩的质量符合设计要求。
7）连接筑梁：对冲孔桩进行修整，然后进行筑梁连接，确保连接牢固、平整。
8）清理现场：及时清理施工现场，保持整洁，提高工作效率。
4.安全措施（1）施工人员必须穿戴符合要求的安全防护用品，如安全帽、防护鞋等。
（2）严格执行安全操作规程，切勿违反施工规定，确保施工安全。
（3）施工现场设置合适的安全警示标志，标明危险区域和禁止入场区域。
（4）安排专人对施工设备进行日常维护和定期检测，确保设备安全可靠。
5.质量控制（1）制定质量控制方案，明确质量检验标准和检验方法。
冲孔桩施工组织设计
冲孔桩施工组织设计一、项目背景与概述冲孔桩是一种常用的基础工程施工技术，可以广泛应用于建筑、桥梁、隧道等工程中。
本文档旨在设计合理的冲孔桩施工组织，以确保项目的顺利进行。
二、施工组织设计原则1.安全原则：保证施工过程中的安全，防止事故发生。
2.经济原则：合理利用资源，降低施工成本。
3.高效原则：通过合理的施工组织，加快工期，提高施工效率。
三、施工组织设计内容1. 组织机构施工组织应建立明确的组织机构，包括项目经理、施工队长、工程师等职责分工清晰的人员。
2. 施工方案制定详细的施工方案，包括施工序列、施工方法和操作要求等。
确保每个施工环节都有明确的施工步骤和质量要求。
3. 施工人员合理配置施工人员，确保人力资源的充足和合理分配。
施工人员应具备相关岗位的技能和经验，定期进行安全培训。
4. 施工设备根据实际情况选择合适的施工设备，并确保设备的正常运转和维护。
施工设备应具备安全、高效的特点。
5. 施工材料选择质量可靠的施工材料，确保施工质量。
施工材料的进货、验收和使用应遵循相关标准和规范。
6. 安全措施制定详细的安全措施和应急预案，做好现场安全管理工作。
加强对施工人员的安全教育，提高员工的安全意识。
7. 质量控制建立严格的质量控制体系，加强对施工过程的监控和检查。
确保施工质量符合相关规范和要求。
8. 进度控制制定详细的施工进度计划，根据实际情况及时调整计划。
及时解决施工过程中的问题，确保工程按时完成。
四、施工组织设计实施步骤1.分析项目需求和特点，确定施工组织设计的目标和原则。
2.制定施工方案，明确施工步骤、质量要求和安全措施。
3.组织机构的构建和人员的配置。
4.选择合适的施工设备和施工材料。
5.制定详细的安全措施和质量控制措施。
6.制定施工进度计划，明确施工目标和时间节点。
7.实施施工组织设计，并根据实际情况及时调整。
五、施工组织设计效果评估1.对施工过程进行监控和检查，确保组织设计的实施效果。
2.对施工质量、进度和安全情况进行评估和总结，为后续施工提供经验和参考。
孔桩专项工程施工组织设计方案
人工挖孔桩专项施工方案1编制依据及说明1.1本基础施工方案编制依据：1.1.1签订承包工程合同。
1.1.2:基础施工图。
a.建筑图：总平面布置图。
b.结构图：1.1.3国家、行业及地方有关政策、法律、法令、法规1.1.4国家强制性技术质量标准、施工验收规、规程1.1.5工艺标准及操作规程1.1.6 ISO9001国际质量认证标准1.1.7本公司质量保证手册、程序文件及规章制度1.2编制说明：a. 本施工方案只涉及基础工程部分。
b. 本工程采用商品砼，钢筋半成品加工、项目部办公区在场区地块外租用已建房屋。
c. 生活区设施、职工食堂、职工住宿，在建设方规划地块搭建活动板房。
2. 机构设置及施工组织管理2.1 项目经理部施工组织2.1.1项目经理部组织机构系统图详见附后；2.1.2项目经理部组成人员表见附后；3.基础工程应执行的技术标准、施工验收规及应收集的资料3.1基础工程执行规及采用标准明细表4.工程概况简介沿河县第二中学建设项目（一标段教学楼工程）工程位于沿河县和平街道官山开发区。
工程名称：沿河县第二中学建设项目（一标段教学楼工程）,该教学楼工程共分为A、B、C、D、E五栋，均为多层建筑，总建筑面积14000平方米，建筑总高19.5米，建筑层数每栋均为负一层至五层；结构类型均为框架结构；建筑结构安全等级为二级；耐火等级为一级；工程设计使用年限50年；抗震设防烈度为6度；屋面防水等级为Ⅱ级。
建设单位：沿河县教育局监理单位：深龙港工程项目管理施工单位：市碧江区第筑工程公司设计单位：市建筑勘察勘察单位：化工部地质工程勘测院质量监督单位：沿河县建筑安全质量监督站安全监督单位：沿河县建筑安全质量监督站4.1结构设计概况沿河县第二中学建设项目（一标段教学楼工程）工程A、B、C、D、E栋基础均为人工挖孔桩基础，持力层为中风化泥岩，岩石地基承载力特征值为2300kpa，端桩嵌岩深度不小于500 mm。
孔桩护壁及桩基础砼强度等级均为C25。
冲孔桩施工组织设计
一．工程概况（一）工程概况本工程位于景洪市原老水泥厂（澜沧江旁），距市中心约2km，由西双版纳海城旅游发展有限公司投资兴建，中国有色金属工业昆明勘察设计研究院承担地质勘察，设计单位为昆明有色冶金设计研究院股份公司，监理单位为云南青山建设监理咨询有限责任公司，本工程由玉溪市基础工程公司负责施工,共设计412根桩，桩端进入持力层深度不小于10m，设计桩长主楼不小于19m，裙楼不小于21米，桩径φ1000,混凝土采用C30混凝土。
（二）地形、地质1. 场地地形地貌及工程地质条件1.1地形地貌特征西双版纳告庄西双景建设项目地处景洪盆地北部，景洪盆地属澜沧江断裂沉陷盆地，新构造运动断裂活动时期，形成多级阶地，场地内可见两级冲积阶地。
澜沧江左岸段由于河道较笔直，河堤经过地段地形总体较平缓，仅靠近山坡位置（ZK215处）地形有明显起伏，地势较高。
1.2 地层岩性据钻探揭露，场地的地层由第四系全新世人工填土层（Qml）层及第四系全新冲洪积层（Q4al+pl）粘土性、砂土、卵石层组成，现将勘探深度范围内的地层以单元曾形式自上至下按层序分述如下：（1）人工填土层（Q[ml]）填土（单元层代号①）：褐黄色、褐红色、灰红色、灰色、浅灰等色，稍湿，松散~稍密状态，以黏性土为主，局部含少量的碎石及强风化片岩碎屑，为修筑景洪至勐罕公路时削坡土，后经整平，未经过任何碾压处理，场地大部分钻孔均有揭露该层，揭露层厚1.00~8.20m。
其中利用钻孔ZK778揭露填土为压实填土，褐黄色、褐红色、灰红色、灰色、浅灰等色，稍湿，中密状态，以黏性土为主,含砾砂、卵石及强风化变质岩碎块,为新近场地平整人工回填土,揭露层厚11.60M.2)第四系全新世冲洪积（Q4al+pl）层粉质黏土（单元层代号②）：褐色，硬塑状态，局部呈可塑状态，切面稍光滑，摇振无反应，干强度和韧性中等，局部夹粘土、粉土薄层。
除利用钻孔ZK778未揭露该层，其余钻孔均有揭露，揭露厚度1.00-8.80m。
华电北路1号桥施工方案
目录一、工程概况二、项目管理组织及人员配置三、临时工程设计四、设备人员动员周期及设备人员、材料运输到现场的方法五、施工进度计划六、主要工程项目施工方案（附主要分项工程施工工艺框架图）七、质量保证措施八、工期保证措施九、冬季、雨季和地下管线等的施工技术安排十、安全与文明施工保证体系十一、环境保护及创建文明工地的施工措施（1）环境保护（2）文明施工措施（3）交通措施十二、技术重点难点分析与应对措施附：1、施工现场总体平面布置图2、施工总体进度计划横道图施工组织设计一、工程概况华电北路二期建设工程二标段工程位于银贡山庄西侧、穿过诚实村，为城市I级次干道，一般路段规划红线宽度35M，交叉口渠化段红线宽42M。
路线呈东西走向，本次设计为新建工程，其于迈皋桥创业园已建道路，中间与燕尧路、规划支路相交，终于华电北路互通式立体交叉，全长382.574米。
现状道路沿线主要为农田、村舍、池塘。
华电北路二期建设工程二标段工程建成后将成为丁家庄物流园与绕城公路之间联系的纽带，大大缓解迈化路与栖霞大道交叉口交通堵塞的状况。
桥梁位于华电路上，根据规划河道断面，采用一跨16米的简支板梁桥。
可满足规划排水断面。
道路法线方向与桥梁中心线顺交98。
，中心桩号K0+134.614。
上部结构：采用16米后张法预应力砼板梁，本工程共用中板36片，边板4片，板梁标准跨径为16米，梁长15.96米，梁高0.75米。
下部结构：桥台采用桩柱式桥台，基础采用桩径1.2米的钻孔灌注桩。
二、项目管理组织及人员配备（一）施工准备1、组织有关技术和管理人员认真领会施工规范和设计图纸，结合现场施工和部分有关技术规范，制定出具体的施工方案。
2、根据合同工期要求，配置完善的施工机械和试验检测手段。
3、通过有关部门选择机械停置保养的临时场地，确定施工总体平面布置，拟定了本工程主要施工设备仪器表。
（三）项目管理组织机构拟为本工程建立的组织机构框架如下图所示，主要工程技术人员见人员表：拟为承包本合同工程设立组织机构图说明：１、为更好地履行本合同项目的实施，我公司将设立华电北路二期建设工程施工合同段项目经理部，负责统一对外和与业主联系，对工程进度控制并使下设的各职能部门和各施工队伍有机协作，在技术上、工程质量、进度、安全等方面实行统一管理。
冲击钻桩基建筑施工组织设计
冲击钻桩基建筑施工组织设计冲击钻桩是一种常见的基础施工技术，广泛应用于高层、桥梁等大型建筑物的基础工程中。
为了保证工程质量和施工效率，需要进行合理的组织设计。
下面是一份冲击钻桩基建筑施工组织设计的范例，供参考。
一、项目概况本次项目是一座高层住宅楼的基础施工，地基条件为一般软土地区。
工程总量为200根冲击钻桩，桩长30米，直径1米。
二、组织设计目标1.保证施工安全，严格按照相关规范和标准进行施工。
2.确保施工质量，合理控制各项施工参数，保证桩基工程质量合格。
3.提高施工效率，合理安排施工进度和资源配置，保证工期顺利完成。
三、施工技术要求1.钻孔直径与桩径的比值为2:1，即钻孔直径为2米。
2.施工前需要进行现场勘测，确定地质条件、孔洞布置等，制定相应的施工方案。
3.施工设备应符合安全标准，设备操作人员需经过专业培训并持证上岗。
4.施工现场应设立警示标志，确保施工安全。
四、施工流程安排1.施工前期准备(1)进行地质勘测，确定地质条件。
(2)编制施工方案和施工图纸。
(3)准备施工设备和材料。
2.施工孔洞布置(1)根据施工方案，确定桩基的孔洞布置。
(2)进行桩位标定，确保孔洞位置准确。
3.钻孔施工(1)按照施工方案，使用冲击钻进行钻孔作业。
(2)钻孔时要注意控制孔口的倾斜度和直径误差。
(3)钻完一个孔后，及时清理孔口碎屑和淤泥。
4.桩基沉桩(1)选择适当的钢筋和配筋形式，按照设计要求进行预制。
(2)将沉桩设备安装到孔中，进行沉桩作业。
(3)沉桩过程中要注意控制沉桩速度和垂直度。
5.液压打桩(1)根据桩基设计要求，选择适当的液压打桩设备。
(2)按照施工方案进行液压打桩操作。
(3)打桩时要注意控制打桩能量和垂直度，确保桩基质量。
6.桩基验收(1)在桩基施工完成后，进行桩基的验收。
五、安全保障措施1.施工现场设置围挡和警示标志，划定安全区域。
2.施工设备操作人员需持证上岗，穿戴好防护装备。
3.严格按照安全操作规程进行施工，禁止违章作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
福建华电可门电厂三期2×1000MW项目一号标段桩基工程施工组织设计编制单位：江西省地质工程(集团)公司编制人：审核人：主管：2015年11月25日目录第一章工程概况 (4)第一节工程简介 (4)第二节设计要求 (5)第三节地质概况 (5)第四节水文条件 (7)第五节主要工作量 (8)第二章本工程特点、重点、难点分析及对策 (8)第一节本工程特点 (8)第二节本工程重点、难点分析及对策 (9)第三章编制说明与编制依据 (9)第一节编制说明 (9)第二节编制依据 (10)第四章施工准备和部署 (12)第一节项目组织机构及技术准备 (12)第二节主要材料准备 (14)第三节机械、设备准备 (14)第四节劳动力计划安排 (15)第五节施工进度计划编制 (16)第六节临电、临水计算和准备 (16)第七节施工现场布置 (19)第五章桩基施工工艺及方法 (20)第一节测量定位及监测布置 (20)第二节冲孔桩施工 (21)一、试打桩 (21)二、冲孔 (23)三、冲进 (24)四、成孔 (25)五、冲孔、成孔施工记录 (25)第三节钢筋笼制作、安装 (25)一、本工程桩钢筋构造设计 (25)二、分段原则： (26)三、制作步骤 (26)四、安装注意事项及钢筋笼有限高度控制 (27)第四节浇灌水下砼 (28)一、导管构造和使用要求： (28)二、水下混凝土工程灌注方法： (28)第六章桩基施工常见问题和难点和处理 (30)第七章质量管理体系及保证措施 (33)第一节、项目部质量管理体系和组织结构 (33)第二节测量定位、桩基复核 (35)第三节原材料及半成品质量控制 (35)第四节钻孔、成孔质量保证措施 (36)第五节桩孔垂直度保证 (37)第六节钢筋笼制作安装质量保证措施 (37)第七节水下砼浇筑质量保证措施 (38)第八节桩顶标高控制 (39)第九节质量保证资料 (40)第十节桩基检测要求 (40)第八章安全管理措施和文明施工 (41)第一节职业健康安全管理目标 (41)第二节安全生产管理组织机构 (42)第三节安全生产管理制度和教育培训制度 (42)第四节对现场安全施工管理要求 (43)第五节分项工程安全技术措施 (44)一、冲孔桩施工安全技术 (44)二、钢筋工程安全技术 (44)三、混凝土浇筑安全技术 (45)四、吊装、起重作业 (45)五、桩空洞部位防护 (45)第六节施工安全用电管理要求 (46)第七节文明施工 (50)第九章雨期施工及台风预防措施 (53)第一节雨期施工要求 (53)第二节台风预防措施 (53)第十章进度计划保证 (55)现场平面布置图 (57)施工进度计划表 (59)第一章工程概况第一节工程简介福建华电可门电厂位于福州市连江县坑园镇颜歧村蛇山及附近，位于罗源湾南岸可门经济开发区。
厂址西南距福州市区约85km，距连江县城约39km，见图1-1。
可门电厂原规划容量为8×600MW燃煤机组。
一期工程总体规划将电厂厂区总平面布置分为两个单元，按4台机组为一个单元进行规划；第一单元公用系统按4×600MW机组考虑、已建设完毕，第二单元按4×600MW机组进行初步规划；本次将电厂第二单元规划容量改为4×1000MW燃煤机组，三期建设2×1000MW燃煤机组（同步建设尾部烟气脱硫和脱硝装置），留有再扩建2×1000MW级燃煤机组条件，做到一次规划、分期建设。
图1-1 厂址位置图工程名称：福建华电可门电厂三期2×1000MW项目一号标段桩基工程建设地点：福建省福州市连江县坑园镇颜岐村建设单位：福建省电力勘测设计院、华东电力设计院设计单位：福建省电力勘测设计院监理单位：广东天安工程监理有限公司第二节设计要求本工程桩基采用冲孔灌注桩，桩直径分别为800mm和1000mm。
桩径800 mm 桩端持力层为强风化岩，要求桩端进入持力层长度≥2000mm。
桩径1000 mm、桩端持力层为中风化岩，桩底桩端进入持力层长度≥1000mm。
设计冲孔灌注桩规格如下：第三节地质概况根据福建华电可门电厂三期工程《岩土工程勘察报告》场地内地基土层分布由上至下一般为：①抛石(回填土)：抛石主要为爆破开山整平场地所填，回填土其骨架颗粒主要由中~微风化花岗岩组成，少量为辉绿岩，粒径200~800mm，最大≥2000mm，充填比例不等粘性土、砂土，岩性、结构杂乱，场地不同部位及深度，其物质组成及密实度均有较大差异，未采用强夯处理外，且未经严格碾压、夯实，结构较松散~稍密，且局部具架空现象，极不均匀。
下部有0.50~1.50m中砂，为插板预压时在淤泥层上铺设垫层，回填时间约6年，层厚0.70~ 32.60m。
②淤泥：海相沉积，淤积成因，主要分布于沿蛇山东、西、北三面滩涂和海域。
灰黑色、深灰色，流塑、饱和状态，可搓成细泥条、切面光滑，含少量有机物和贝壳。
层厚1.75~35.10m。
②1淤泥质黏土：海相沉积，淤积成因，主要分布于沿蛇山东、西、北三面滩涂和海域。
深灰色，流塑~软塑、饱和状态，可搓成细泥条、切面光滑，含少量有机物和贝壳，局部夹淤泥薄层。
层厚1.40~19.90m。
③黏土：海陆交互相沉积，冲积~海积成因，主要分布于部分滩涂区上和海域。
浅灰色~褐黄色、灰绿色，饱和、可塑~硬塑状。
主要成分为以高岭土为主粘土矿物，粘性强，刀切面很光滑，韧性高，局部夹粉质黏土。
厚度2.80~33.50m。
④泥质中粗砂：海陆交互相沉积，冲洪积~海积成因，主要分布于滩涂区和海域。
褐灰~褐黄、灰黄色、深灰色，饱和、松散~稍密，主要成分为石英中粗砂，局部含少量砾石，呈透镜状分布。
厚度0.70~ 15.60m。
⑤含碎石黏性土：海陆交互相沉积，冲洪积成因。
深灰~灰黄色，湿、可塑，以黏性土为主，碎石含量10~15%，碎石呈次棱角~亚圆状。
层厚0.54~22.50m。
⑥淤泥质黏土：海相沉积，淤积成因，为第二沉积旋回地层，主要分布于沿蛇山东、西、北三面滩涂和海域部分，深灰色，软塑、饱和状态，可搓成细泥条、切面稍有光滑，韧性中等，含少量有机物和贝壳。
厚度1.10~10.60m。
⑦黏土：海陆交互相沉积，冲积~海积成因，为第二沉积旋回地层。
浅灰~褐黄色、褐红色、灰绿色，湿、可塑状，主要成分为以高岭土为主粘土矿物，粘性强，刀切面很光滑，韧性高，局部夹粉质黏土。
厚度1.00~20.20m。
⑧含黏性土碎石：海陆交互相沉积，冲洪积成因，为第二沉积旋回地层。
灰、灰黄色，松散~稍密、饱和状态，主要以碎石为主，多呈次棱角~亚圆状，主要成分为花岗岩和凝灰岩等，充填物以粘性土和中粗砂为主，含少量泥质。
厚度0.40~9.00m。
⑨砂质黏性土：广泛分布，为花岗岩、辉绿岩脉风化残积土。
蛇山上砂质黏性土呈棕红~棕黄色、灰绿色，主要成分为高岭土、石英砂，具母岩结构，硬塑、稍湿，厚度较薄，一般在1.00~5.00m。
冲海积层之下砂质黏性土呈灰黄~灰白色，可塑~硬塑，湿~稍湿，其厚度变化较大，一般约0.50~25.00m。
残积砂质黏性土中常见残留球形风化花岗岩孤石。
⑩1全风化花岗岩：花斑杂色、褐黄夹灰白色，主要由受不同风化程度长石、石英及暗色矿物等组成，岩芯呈土状，原岩结构基本破坏,裂隙极发育。
层厚0.50~18.20m。
在残积砂质黏性土和全风化花岗岩中偶见残留球形风化花岗岩孤石，钻孔c46在孔深41.9~54.3m见碎块状强风化花岗岩和中等风化花岗岩孤石交替出现。
⑩2强风化花岗岩：灰黄色~褐黄色、灰白色，中粗粒花岗结构尚清晰，长石多数已风化，裂隙发育，岩芯呈砂砾状、碎块状。
层厚0.70~32.50m，局部较厚。
⑩3中等风化花岗岩：灰白色、灰黄色，中粗粒花岗结构，块状构造，矿物成分有钾长石、斜长石、石英及黑云母，节理裂隙发育，岩质坚硬，本次勘察未揭穿。
总体而言，厂址区地貌单元跨度较大，地质成因也相对复杂，造成工程场地地层分布不均匀性。
场地内各土层物理力学性质指标推荐值见可门三期《岩土工程勘察报告》。
第四节水文条件址位于罗源湾南岸，拟建厂区范围内未见地表水。
厂区地下水类型主要有两种类型：一类为潜水，主要为赋存于岩石裂隙中基岩裂隙水或海陆交互相沉积区内孔隙水，其中丘陵基岩区中裂隙水埋深较大，一般对建筑物地基基础无影响；第二类为上层滞水，主要为赋存于上部填石填土或海相软土中上层滞水。
基岩开挖区域地下水位一般在回填土中下部，基本在基岩面或基岩面松动层以下完整岩体界面位置附近，量测地下水位时正处于雨季，基岩裂隙封闭，地下水易暂时存储于回填土孔隙中，随着时间变化可能沿裂隙慢慢下渗或蒸发，受大气降水及季节变化影响显著，不具有稳定水面，属于上层滞水，对基础设计影响不大。
滨海回填区地下水主要由降雨和地表径流补给，地下水位随季节变化大。
与此同时，海水涨退潮与滨海回填区存在一定水力联系，特别是渗流路径短区域，也就是靠近护岸堤地带，受海水潮汐渗透影响较大。
由于滨海回填区回填抛石较厚，拔出套管后，塌孔严重，本次勘察本区域大部分孔位并未测得稳定地下水位，同时由于前期回填对原地面隔水层造成一定挤压变形，地下水位会形成较大起伏。
根据部分钻孔观测情况及北侧强夯试验区域开挖回填揭示，本次勘察期间地下水位在 1.3~2.0m左右，建议滨海回填区地下水水位标高取2.0m作为设计值。
根据初设阶段水质分析报告，滨海回填区地下水对混凝土结构有弱腐蚀性；对钢筋混凝土结构中钢筋在长期浸水情况下有微腐蚀性，在干湿交替情况下有中等腐蚀性。
海水对混凝土结构有中等腐蚀性，对钢筋混凝土结构中钢筋在长期浸水情况下有弱腐蚀性，在干湿交替情况下有强腐蚀性。
由于滨海回填区易受海水渗透影响，建议滨海回填区地下水腐蚀性按海水腐蚀性考虑。
根据地方经验，建议滨海回填区地下水对钢结构按中等腐蚀性考虑。
第五节主要工作量第二章本工程特点、重点、难点分析及对策第一节本工程特点1、本工程测量工作量大，测量精度要求高，测量人员要详细熟悉图纸，按厂区基准点和图纸坐标高程细心开展工作。
2、本工程施工中泥浆、渣土产出量较大，需较大场地放或外运处理；施工作业面积小，机械交叉调配要周详安排好；同时现场施工要采取安全保护及夜间警示标志。
3、本工程单根桩水下混凝土浇筑必须连续施工，同时混凝土供应要及时。
第二节本工程重点、难点分析及对策根据本工程特点，结合我公司近几年施工同类型工程经验以及其它相关资料，有以下重点及难点：1、本工程单位面积成桩数量较多，时间紧，需要机械设备投入大；桩机施工用电、水总量大，现场电、水源供应无法满足实际用量。
施工需要自备发电机组及专用罐车送水。
2、本工程土施工场地为滨海滩涂回填区，回填土主要为抛石(中、微风化花岗岩)，粒径较大，厚度较深，结构较松散。
