汽车发动机原理柴油机混合气形成与燃烧课件
柴油机与汽油机的比 较
燃料不同
汽油机使用汽油作为燃料，而柴油机使用柴油作 为燃料。
燃烧方式不同
汽油机采用点燃式燃烧方式，而柴油机采用压燃 式燃烧方式。
应用范围不同
汽油机主要用于小型车辆和家用轿车等领域，而 柴油机则主要用于大型车辆和重型机械等领域。
02
柴油机混合气形成原理
混合气的概念与形成过程
混合气的概念
混合气是指柴油机燃烧室内，空气与燃油进行均匀混合所形 成的可燃气体。
混合气的形成过程
在柴油机进气过程中，空气通过进气门进入气缸，同时喷油 器在压缩行程中将柴油喷入气缸，燃油在高温高压空气中蒸 发扩散，并与空气混合形成混合气。
燃油喷射过程与特点
燃油喷射过程
在柴油机压缩行程后期，喷油器 定时定量地将柴油喷入气缸，油 雾与空气混合形成可燃混合气。
表面处理优化
对燃烧室表面进行耐磨、耐腐蚀处理，如镀铬、喷涂耐高温材料等， 以提高燃烧室的使用寿命和稳定性。
温度控制优化
采用高效燃烧室温度控制技术，如冷却水套、热防护等，防止燃烧室 过热或局部高温，提高燃烧室的热效率和使用安全性。
提高燃油喷射与混合气形成效率的方法
多阶段燃油喷射 根据发动机的转速和负荷，采用多阶段燃油喷射技术，实 现燃油的分层喷射和分段燃烧，提高燃油利用率和动力输 出。
汽车发动机原理柴油 机混合气形成与燃烧 课件
01
汽车发动机概述
汽车发动机的类型与特点
汽油机
以汽油为燃料，通过点燃式方式进行 燃烧，具有轻便、低噪音、低油耗等 优点，但同时也存在排放污染较高的 问题。
柴油机
以柴油为燃料，通过压燃式方式进行 燃烧，具有高效率、低油耗、低排放 等优点，但同时也存在噪音较大、制 造成本较高等问题。
汽车发动机原理 教学课件 ppt 作者 阎春利 6柴油机的混合气形成与燃烧
1.混合气形成特点
柴油机混合气的形成时间极短，直接喷 入气缸的燃油难与空气良好混合，形成 的混合气不均匀。
喷油与燃烧重叠，存在边燃烧、边喷油、 边混合的情况，因此，混合气形成过程 很复杂。
柴油机混合气形成品质与燃烧室结构和 气缸中的空气运动关系密切。
2．混合气形成方式
(1)空间雾化混合 定义：将燃油喷向燃烧室空间，形 成雾化油滴，并从高温空气中吸热 蒸发、扩散，与空气形成混合气。 要求：喷雾细碎，喷注射程和形状 与燃烧室相匹配；燃烧室内有一定 的空气运动。如图4—1所示。
四、燃油的雾化和油束特性
管向各缸的喷油器周期性地供给高压燃 油。
喷油器的作用：将喷油泵供给的高压燃
油喷入柴油机燃烧室内，使燃油雾化成 微小的油粒，并按一定的要求适当地分 布在燃烧室内。
一、燃油喷射
1、喷射过程：供油开始至喷油停止的过 程，约占15～35度曲轴转角。
分段：
喷油延迟阶段 主喷射阶段 滴漏阶段
喷油延迟阶段
造成二者区别的原因： I. ①燃油的可压缩性，使系统内产生压
力波的传播；高压油管的弹性变形引 起容积的变化； II. ②压力波的往复反射和叠加的作用。
三、不正常喷射现象和穴蚀
（l）二次喷射现象：既在喷射终了喷油器
针阀落座以后，在压力波动的影响下再次升起 喷油的现象。
危害：
①压力低雾化不良，燃烧不完全，碳 烟增多，易引起喷孔堵塞；
2．混合气形成方式
(2)油膜蒸发混合
定义：将大部分燃油喷涂到燃烧室壁 面上，形成一层油膜，油膜受热蒸发 气化，在燃烧室中强烈的涡流作用下， 燃油蒸气与空气形成较均匀的可燃混 合气。
车用柴油机在工作中，两种混合方式 兼而有之，只是以其中一种方式为主 要方式。
柴油机混合气形成与燃烧(二).课件
排放物种 类
柴油机排放的污染物主要包括一氧化 碳、碳氢化合物、氮氧化物和颗粒物 等。这些排放物对环境和人体健康有 害，需要进行控制和处理。
柴油机性能优化
燃油喷射系统的优化
燃油喷射压力提升
提高燃油喷射压力可以更充分地雾化柴油，促进混合气的形成， 提高燃烧效率。
喷射策略的优化
通过精确控制喷射时间、喷射量和喷射规律，实现更理想的混合气 分布和燃烧过程。
燃油与空气的混合
01
02
03
混合方式
柴油机中燃油与空气的混 合主要依靠燃油喷射和气 流的运动来实现。
气流运动
燃烧室内气体的运动对燃 油与空气的混合有重要影 响，通过合理组织气流运 动可以提高混合效果。
混合均匀度
燃油与空气的混合均匀程 度直接影响燃烧效果和发 动机性能，要求尽可能提 高混合均匀度。
混合气的质量控制
生物柴油
使用动植物油或废弃油脂制成的柴油替代品，具 有环保和可再生的优点。
氢气
通过在柴油机中引入氢气，降低有害气体排放， 改善燃烧效率。
天然气
使用压缩天然气作为燃料，减少污染物排放，降 低噪音。
柴油机的未来发展方向
智能化控制
利用先进的传感器和控制技术，实现柴油机的精准控制和优化。
高效能燃烧
研究更有效的燃烧方式，提高柴油机的热效率和功率输出。
预燃室设计
采用预燃室设计，将柴油在主燃室之前点燃，提高燃烧速度和燃烧效 率。
排放控制技 术
废气再循环（EGR）
01
通过将部分废气引入进气系统，降低燃烧室内的氧浓度，从而
减少氮氧化物的生成。
柴油机微粒捕集器（DPF）
02
通过捕集柴油机排放的微粒物，减少颗粒物的排放，保护环境。
柴油机排放的污染物主要包括一氧化 碳、碳氢化合物、氮氧化物和颗粒物 等。这些排放物对环境和人体健康有 害，需要进行控制和处理。
柴油机性能优化
燃油喷射系统的优化
燃油喷射压力提升
提高燃油喷射压力可以更充分地雾化柴油，促进混合气的形成， 提高燃烧效率。
喷射策略的优化
通过精确控制喷射时间、喷射量和喷射规律，实现更理想的混合气 分布和燃烧过程。
燃油与空气的混合
01
02
03
混合方式
柴油机中燃油与空气的混 合主要依靠燃油喷射和气 流的运动来实现。
气流运动
燃烧室内气体的运动对燃 油与空气的混合有重要影 响，通过合理组织气流运 动可以提高混合效果。
混合均匀度
燃油与空气的混合均匀程 度直接影响燃烧效果和发 动机性能，要求尽可能提 高混合均匀度。
混合气的质量控制
生物柴油
使用动植物油或废弃油脂制成的柴油替代品，具 有环保和可再生的优点。
氢气
通过在柴油机中引入氢气，降低有害气体排放， 改善燃烧效率。
天然气
使用压缩天然气作为燃料，减少污染物排放，降 低噪音。
柴油机的未来发展方向
智能化控制
利用先进的传感器和控制技术，实现柴油机的精准控制和优化。
高效能燃烧
研究更有效的燃烧方式，提高柴油机的热效率和功率输出。
预燃室设计
采用预燃室设计，将柴油在主燃室之前点燃，提高燃烧速度和燃烧效 率。
排放控制技 术
废气再循环（EGR）
01
通过将部分废气引入进气系统，降低燃烧室内的氧浓度，从而
减少氮氧化物的生成。
柴油机微粒捕集器（DPF）
02
通过捕集柴油机排放的微粒物，减少颗粒物的排放，保护环境。
第六章柴油机混合气形成与燃烧.ppt
第二十二页，编辑于星期二：二十三点 四十七 分。
第二十三页，编辑于星期二：二十三点 四十七 分。
第二十四页，编辑于星期二：二十三点 四十七 分。
第二十五页，编辑于星期二：二十三点 四十七 分。
第二十六页，编辑于星期二：二十三点 四十七 分。
第二十七页，编辑于星期二：二十三点 四十七 分。
第四十八页，编辑于星期二：二十三点 四十七 分。
第四十九页，编辑于星期二：二十三点 四十七 分。
第五十页，编辑于星期二：二十三点 四十七分。
第三十五页，编辑于星期二：二十三点 四十七 分。
第三十六页，编辑于星期二：二十三点 四十七 分。
第三十七页，编辑于星期二：二十三点 四十七 分。
第三十八页，编辑于星期二：二十三点 四十七 分。
第三十九页，编辑于星期二：二十三点 四十七 分。
第四十页，编辑于星期二：二十三点 四十七分。
第四十一页，编辑于星期二：二十三点 四十七 分。
第二十八页，编辑于星期二：二十三点 四十七 分。
第二十九页，编辑于星期二：二十三点 四十七 分。
第三十页，编辑于星期二：二十三点 四十七分。
第三十一页，编辑于星期二：二十三点 四十七 分。
第三十二页，编辑于星期二：二十三点 四十七 分。
第三十三页，编辑于星期二：二十三点 四十七 分。
第三十四页，编辑于星期二：二十三点 四十七 分。
第八页，编辑于星期二：二十三点 四十七分。
第九页，编辑于星期二：二十三点 四十七分。
第十页，编辑于星期二：二十三点 四十七分。
第十一页，编辑于星期二：二十三点 四十七分。
第十二页，编辑于星期二：二十三点 四十七分。
第十三页，编辑于星期二：二十三点 四十七分。
汽车发动机原理--柴油机的混合气形成及燃烧 ppt课件
S0影响— 顶隙S0减小，可使：
➢ 空气集中在燃烧室凹坑内，利 用率高；
➢ 燃油不要分散在S0内，此处混 合不好；
➢ S0内的燃烧受壁面淬冷，燃烧 慢，不完全。
因此，所有柴油机燃烧室都应
尽量减小S0
ppt课件
7
2、 深坑形燃烧室
形状影响：
➢ 实际中在A形与B形中间，可有多种方案， ➢ A燃烧室，有缩口形状，烟度及be明显改善； ➢ 随喷油推迟，A燃烧室的烟度及be优势更加明显 ➢ 气流运动，结合讲义图7－16分析原因
行混合燃烧
ppt课件
3
7.3.1 直喷式（DI）燃烧室
浅盘型
深坑型
ppt课件
球型
4
1、浅盘型燃烧室
➢ 特点：
“油找气”方式
燃烧室凹坑开口大、深度浅
（dk/D＝0.72~0.88; dk/h=5~7）
多孔油嘴（6～12孔）、高压喷射
无涡流或弱进气涡流
➢ 性能： 滞燃期内形成较多混合气， dp/dφ高，NOx、噪声高； 空气利用率差， φa ≥1.6； dp/dφ高，流动及散热损失小，be低，易起动。
形状：ω形、挤流口形、四角形。
➢ 性能：
空气利用率较高，最小φa ＝1.3；
随n提高而涡流强度提高，适于高速；
dp/dφ较浅盆形低，燃烧较柔和。
➢ 应用范围：
小缸径（ ≤ φ120mm） 高转速柴油机
（中、轻、轿车）
ppt课件
6
2、 深坑形燃烧室
➢燃室设计参数对性能的影响
通过改变dk/D 、 dk/h 、 Vk/Vc 、 S0 、 e1 、 e2 、燃室形状、喷雾贯穿 距离、涡流比等，可改变燃烧特性
油气相互运动，如ω燃烧室
柴油机可燃混合气的形成与燃烧室ppt课件

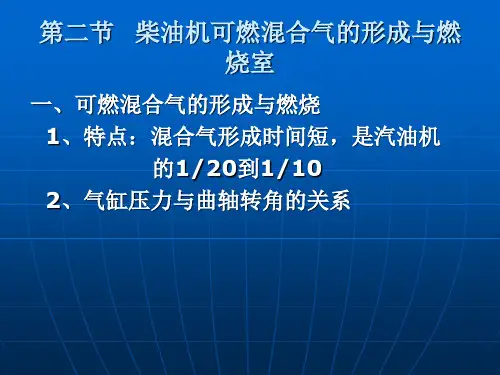

第二节 柴油机可燃混合气的形成与燃 烧室
一、可燃混合气的形成与燃烧 1、特点：混合气形成时间短，是汽油机 的1/20到1/10 2、气缸压力与曲轴转角的关系
3、可燃混合气形成和燃烧的四个阶段 1）、备燃期 2）、速燃期 3）、缓燃期 4）、后燃期
4、影响燃烧过程的因素，主要有： 燃料性质、压缩比、混合气的形成，燃 烧室结构、喷油规律与喷油提前角等
结构密切相关 车用柴油机燃烧室可分为两大类：直接
喷射式燃烧室和分隔式燃烧室
2、分隔式燃烧室
1）、分隔室式燃烧室由主、副两部分燃烧室 组成在气缸盖中的部分为副燃烧室
2）、常见的有涡流式燃烧室和预燃室式燃烧 室两种
3）、涡流式燃烧室 涡流室呈球形或圆柱形，喷油压力低 （12—14Mpa） 上半部分直接铸在气缸盖内，下部分用耐 热钢制成带有通道的镶块，镶入气缸盖内 优点：混合气形成好，对喷雾质量要求低 对转速变化不敏感，工作柔和，燃烧室 完全，排气污染小 缺点：散热面积大，热损失较多
5、为了改善混合气形成条件 1）、选用十六烷较稀 φa一般在1.15---2.2之间 4）、喷油压力要高，一般在10— 12Mpa以上 5）、在燃烧室内组织强烈的空气运动， 促进柴油和空气混合
二、燃烧室 可燃气的形成品质和燃烧性能与燃烧室
4）、预燃烧室式燃烧室 容积约为燃烧室总面积的25%--
45% 主、副燃烧室之间用一个或几个小孔相连
5）、分隔式燃烧室特点： 靠强烈的空气运动形成混合气，对喷油系统
要求不高，运转平稳，废气排放少，但油耗 大，起动性差，近来有被直喷式取代的趋势
一、可燃混合气的形成与燃烧 1、特点：混合气形成时间短，是汽油机 的1/20到1/10 2、气缸压力与曲轴转角的关系
3、可燃混合气形成和燃烧的四个阶段 1）、备燃期 2）、速燃期 3）、缓燃期 4）、后燃期
4、影响燃烧过程的因素，主要有： 燃料性质、压缩比、混合气的形成，燃 烧室结构、喷油规律与喷油提前角等
结构密切相关 车用柴油机燃烧室可分为两大类：直接
喷射式燃烧室和分隔式燃烧室
2、分隔式燃烧室
1）、分隔室式燃烧室由主、副两部分燃烧室 组成在气缸盖中的部分为副燃烧室
2）、常见的有涡流式燃烧室和预燃室式燃烧 室两种
3）、涡流式燃烧室 涡流室呈球形或圆柱形，喷油压力低 （12—14Mpa） 上半部分直接铸在气缸盖内，下部分用耐 热钢制成带有通道的镶块，镶入气缸盖内 优点：混合气形成好，对喷雾质量要求低 对转速变化不敏感，工作柔和，燃烧室 完全，排气污染小 缺点：散热面积大，热损失较多
5、为了改善混合气形成条件 1）、选用十六烷较稀 φa一般在1.15---2.2之间 4）、喷油压力要高，一般在10— 12Mpa以上 5）、在燃烧室内组织强烈的空气运动， 促进柴油和空气混合
二、燃烧室 可燃气的形成品质和燃烧性能与燃烧室
4）、预燃烧室式燃烧室 容积约为燃烧室总面积的25%--
45% 主、副燃烧室之间用一个或几个小孔相连
5）、分隔式燃烧室特点： 靠强烈的空气运动形成混合气，对喷油系统
要求不高，运转平稳，废气排放少，但油耗 大，起动性差，近来有被直喷式取代的趋势
