湿式报警阀组的安装 调试及维护管理p
集团公司消防湿式报警阀组维护检测与保养方案
集团公司消防湿式报警阀组维护检测与保养方案一、引言消防湿式报警阀组是集团公司重要的消防设备之一，用于监测和报警消防系统中的水流情况。
为了确保消防设备始终处于良好工作状态，提高消防安全等级，本文将介绍集团公司消防湿式报警阀组的维护检测与保养方案。
二、维护检测为了保证消防湿式报警阀组的正常工作，并确保能够及时发现和解决潜在问题，需要定期进行维护检测。
1. 定期巡检定期巡检是保障消防湿式报警阀组的关键环节。
工作人员应按照以下步骤进行巡检：- 检查报警阀组外观是否有明显的损坏或腐蚀迹象；- 检查阀体密封性能，确保阀门关闭时无水泄漏；- 检查电磁阀是否正常工作；- 检查报警装置是否灵敏可靠。
2. 润滑维护润滑是保持消防湿式报警阀组正常工作的重要因素。
应当在每年进行一次润滑维护，具体步骤如下：- 清洗阀门和周围区域，确保无污垢积聚；- 使用适当的润滑剂对阀门进行润滑处理；- 检查润滑情况，修复润滑不良的部位。
三、保养方案除了定期的维护检测，集团公司还需要采取一系列的保养措施，以延长消防湿式报警阀组的使用寿命。
1. 清洗防腐定期清洗消防湿式报警阀组，可有效去除积聚的污垢和灰尘，防腐效果显著。
具体步骤如下：- 切断电源，关闭阀门；- 使用适宜的温和清洗剂和软刷清洗阀门表面；- 用清水冲洗干净，并确保完全干燥。
2. 检修电磁阀电磁阀是消防湿式报警阀组的核心部件，必须定期检修以确保其正常工作。
检修步骤如下：- 切断电源，拔掉电磁线圈；- 使用适量快干洗剂清洗电磁阀内部；- 修复和更换故障或老化的零部件；- 安装电磁线圈，连接电源，测试阀门的开闭情况。
3. 检测灵敏度定期检测报警装置的灵敏度，确保其能够在发生火灾时及时响应报警。
具体步骤如下：- 使用标准灵敏度测试仪对报警装置进行测试；- 根据测试结果，适时调整报警装置的灵敏度；- 测试结果和调整记录应当完整保存。
四、总结集团公司消防湿式报警阀组的维护检测与保养方案对提高消防安全等级至关重要。
湿式报警阀组的安装、调试及维护管理
１ 湿式报 警 阀组结 构及工 作原理
湿 式 报警 阀组是 一 种 当火 灾 发 生 时能 迅速 启 动 消 防设 备进 行 灭 火 ， 发 出报 警 信 号 的 设 备 。 主 要 并 包括 有 ： 式 报 警 阀 、 时器 、 力 开 关 、 力 警 铃 、 湿 延 压 水 水 源蝶 阀和压 力 表 等 （ 图 １ 。 见 ） 其 中 ， 式 报 警 阀是 一个 起 止 回 阀 和在 开 启 时 湿 又能 报警 两 种作 用 的 合 为 一 体 的 阀 门 ， 要 由 阀体 主 和 阀瓣 组成 ， 阀体 座 圈 的密封 面 上 ， 通往 延 时器 在 有 和水 力警 铃 的 沟槽 及 小 孔 ； 阀瓣 将 消 防 喷 水 系统 分 隔为 系统 侧 和 水 源 侧 。当 火 灾 发 生 时 ， 统 侧 喷 头 系 动作 喷水 ， 阀瓣 在 压差 作 用下 自动 开启 ， 流 经座 圈 水
大约 ／ ｒ ， ｔ ｎ即可解 决 。 ６ｕ
（）关 闭排 气 阀时 ， 定 要 在 排 气 阀将 要 冒水 ２ 一 或少 许 冒水 时关 闭 。 （ ）待所 有 排 气 阀关 闭 后 ， 可 全 开 水 源 控 制 ３ 方
阀。
② 延 时 器 及 水 力 警 铃 报 警 水 道 及 元 件 安 装 不 合 理 ， 致 延 时器 进 水 管路 阻 力 远 远 大 于延 时 器 排 导
（ ）当 管 网 达 到 要 求 压 力 后 ， 待 阀瓣 自动 复 ４ 要
水管路阻力 ， 致使绝 大部分水直接 由三通 经排水管
湿式报警阀组的安装 调试及维护管理p
湿式报警阀组的安装、调试及维护管理邱祥敏(广东省建设职业技术学院楼宇智能化工程技术)摘要：湿式报警阀组是湿式自动喷水灭火系统最主要的设备之一，当火灾发生时能迅速地启动消防设备进行灭火，并发出报警信号的设备，它的安装、调试质量直接影响到整个系统能否正常运行。
本文对湿式报警阀组的安装、调试，以及日常维护管理作了较详细论述。
以供公司日常维保。
关键词：延时器；压力开关；水力警铃；联动试验；维护管理1湿式报警阀组结构及工作原理：湿式报警阀组是一种当火灾发生时能迅速启动消防设备进行灭火，并发出报警信号的设备。
主要包括有：湿式报警阀、延时器、压力开关、水力警铃、水源蝶阀和压力表等。
其中，湿式报警阀是一个起止回阀和在开启时又能报警两种作用的合为一体的阀门，主要由阀体和阀瓣组成，在阀体座圈的密封面上，有通往延时器和水力警铃的沟槽及小孔；阀瓣将消防喷水系统分隔为系统侧和水源侧。
当火灾发生时，系统侧喷头动作喷水，阀瓣在压差作用下自动开启，水流经座圈的沟槽及小孔流向延时器，再流向压力开关和水力警铃。
水力警铃发出报警声响的同时压力开关动作，输出电信号启动喷淋泵进行灭火。
2 湿式报警阀组的安装2．1 湿式报警阀安装的基本要求湿式报警阀在待工作状态时，阀体两侧应充满符合设计参数要求的压力水；而且在水源压力波动时不发生误报。
2．2 湿式报警阀组的安装顺序水源蝶阀安装一湿式报警阀安装一报警水道及延时器、水力警铃、压力开关等安装一排水阀、排水管安装一压力表安装。
2．3 关键安装工艺湿式报警阀应垂直安装，离地高度为1．2 m，两侧离墙距离不少于0．5 m，正面距墙不少于1．2 m。
同时，地面采取相应排水措施。
延时器至水力警铃采用DN20或DN15的镀锌钢管。
当采用DN15钢管时，其长度不应超过6 m；当采用DN20钢管时，其长度不应超过20 m。
水力警铃应安装在公共通道或有人的值班室内。
3 湿式报警阀组的调试调试工作应在水泵、管网、控制电路等全部按施工规范安装完毕，管道经强度和严密性试验合格后才开始进行。

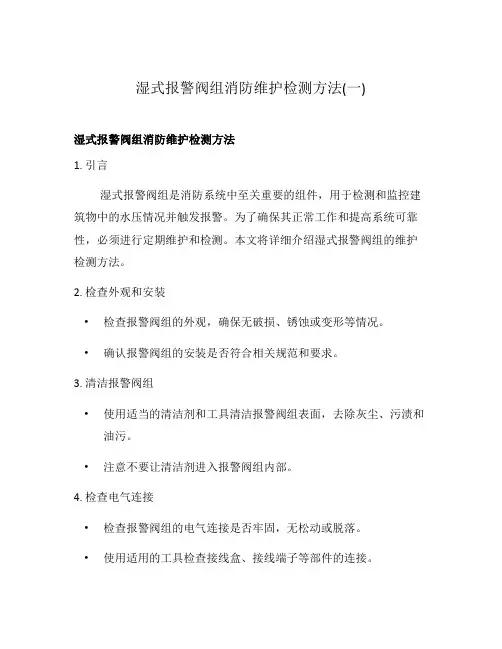

湿式报警阀组消防维护检测方法(一)
湿式报警阀组消防维护检测方法(一)湿式报警阀组消防维护检测方法1. 引言湿式报警阀组是消防系统中至关重要的组件，用于检测和监控建筑物中的水压情况并触发报警。
为了确保其正常工作和提高系统可靠性，必须进行定期维护和检测。
本文将详细介绍湿式报警阀组的维护检测方法。
2. 检查外观和安装•检查报警阀组的外观，确保无破损、锈蚀或变形等情况。
•确认报警阀组的安装是否符合相关规范和要求。
3. 清洁报警阀组•使用适当的清洁剂和工具清洁报警阀组表面，去除灰尘、污渍和油污。
•注意不要让清洁剂进入报警阀组内部。
4. 检查电气连接•检查报警阀组的电气连接是否牢固，无松动或脱落。
•使用适用的工具检查接线盒、接线端子等部件的连接。
5. 检查液压系统•检查报警阀组的液压系统，包括管道、阀门和压力表等。
•确保液压系统正常工作，无漏水、堵塞或异常压力。
6. 定期维护润滑•根据报警阀组的使用情况和制造商建议，定期进行润滑。
•使用适当的润滑剂，确保阀门和活塞等部件的灵活运动。
7. 测试报警功能•定期进行报警功能测试，确保报警阀组能够正常触发报警信号。
•模拟火警等情况，确认报警阀组能及时响应并触发报警。
8. 更换磨损部件•检查报警阀组的各个部件，如密封圈、弹簧等，发现磨损或损坏时及时更换。
•使用原始厂家提供的合适零件进行更换。
9. 记录维护和检测信息•在每次维护和检测后，记录维护人员、时间和检测结果等信息。
•建立维护档案，便于以后追踪和参考。
10. 总结湿式报警阀组的维护检测是确保消防系统正常运行的重要环节。
通过定期检查外观和安装、清洁报警阀组、检查电气连接、液压系统，进行定期维护润滑，测试报警功能，更换磨损部件并记录维护信息，可以提高报警阀组的可靠性和使用寿命。
请维护人员按照相关规范和要求进行操作，确保消防系统的安全性和可靠性。
注意：本文旨在提供湿式报警阀组的维护检测方法，具体操作请参考相关规范和要求。
湿式报警阀组的安装.
湿式报警阀组湿式报警阀组的安装、调试及维护管理摘要:湿式报警阀组是湿式自动喷水灭火系统最主要的设备之一,当火灾发生时能迅速地启动消防设备进行灭火,并发出报警信号的设备,它的安装、调试质量直接影响到整个系统能否正常运行。
本文对湿式报警阀组的安装、调试,以及日常维护管理作了较详细论述。
以供公司日常维保。
关键词:延时器;压力开关;水力警铃;联动试验;维护管理1湿式报警阀组结构及工作原理:湿式报警阀组是一种当火灾发生时能迅速启动消防设备进行灭火,并发出报警信号的设备。
主要包括有:湿式报警阀、延时器、压力开关、水力警铃、水源蝶阀和压力表等。
其中,湿式报警阀是一个起止回阀和在开启时又能报警两种作用的合为一体的阀门,主要由阀体和阀瓣组成,在阀体座圈的密封面上,有通往延时器和水力警铃的沟槽及小孔;阀瓣将消防喷水系统分隔为系统侧和水源侧。
当火灾发生时,系统侧喷头动作喷水,阀瓣在压差作用下自动开启,水流经座圈的沟槽及小孔流向延时器,再流向压力开关和水力警铃。
水力警铃发出报警声响的同时压力开关动作,输出电信号启动喷淋泵进行灭火。
2 湿式报警阀组的安装2.1 湿式报警阀安装的基本要求湿式报警阀在待工作状态时,阀体两侧应充满符合设计参数要求的压力水;而且在水源压力波动时不发生误报。
2.2 湿式报警阀组的安装顺序水源蝶阀安装一湿式报警阀安装一报警水道及延时器、水力警铃、压力开关等安装一排水阀、排水管安装一压力表安装。
2.3 关键安装工艺湿式报警阀应垂直安装,离地高度为1.2 m,两侧离墙距离不少于0.5 m,正面距墙不少于1.2 m。
同时,地面采取相应排水措施。
延时器至水力警铃采用DN20或DN15的镀锌钢管。
当采用DN15钢管时,其长度不应超过6 m;当采用DN20钢管时,其长度不应超过20 m。
水力警铃应安装在公共通道或有人的值班室内。
3 湿式报警阀组的调试调试工作应在水泵、管网、控制电路等全部按施工规范安装完毕,管道经强度和严密性试验合格后才开始进行。
湿式报警阀的维护技巧
湿式报警阀的维护技巧湿式报警阀是自动喷水灭火系统的中枢神经，它的正常工作与否直接影响着整个系统的正常运转，因而对湿式报警阀的日常维护非常重要。
1.应半月检查一次警铃转动能否正常，检查时翻开放水阀，报警阀瓣因水压差而自动翻开，水流入延迟器经20-30秒后，警铃发出报警声响。
假如警铃不发出响声，应检查整个警铃管道，扫除其水垢、泥沙及污物，使水流利通，避免报警失灵。
若警铃校验旋塞关闭后，警铃仍发声，则应检查校验旋塞能否关紧、在报警阀的环形水槽上能否积聚了障碍物、报警阀瓣下的橡胶能否老化或皱褶。
对这些毛病应及时扫除。
2.半年检查一次活动水压，检查时翻开放水阀，警铃发出报警声响，此时，压力表所显现的压力值不应明显降落，假如降落较为显著，应检查闸阀能否梗塞或未开最大；假如压力表所显现的压力降落比拟明显，且警铃不报警，应检查湿式报警止回阀的阀瓣启动能否正常。
3.检查阀瓣上橡胶垫片的密封面，肃清附着在橡胶密封垫上的污物和异物；如有磨损或损坏，应及时改换。
4.每年应检查一次密封件和阀座环形槽，肃清污物或异物；如有破损，应以备件改换。
5.依据消防用水的水质状况，定期翻开过滤器上排污口，清算脏物。
6.日常留意消防水池的水位及水压和相应阀门所处状态能否契合标准请求。
7.误报警的处置：a)发现误报警时，可检查整个管网能否漏水，检查延迟器溢出孔能否梗塞或排水不畅。
翻开泄放实验阀可排空系统内积水或检验供水管网能否梗塞。
b)检查湿式报警阀阀瓣组件与阀座之间能否密封不严，使大量的水进入延迟器。
c)检查管网中的喷头能否因不测缘由招致将释放机构启动。
d)查出误报警缘由后，应及时处置，以确保系统任何时分都处于良好的备用状态。
~1~。
湿式报警阀组消防维护检测方法
湿式报警阀组消防维护检测方法1. 湿式报警阀组简介湿式报警阀组是消防系统中的重要设备之一，用于监测和报警火灾。
它由湿式报警阀和报警设备组成，能够及时发现火灾并采取相应措施。
为了确保湿式报警阀组的正常运行，需要进行定期的维护和检测。
2. 维护计划制定为了保证湿式报警阀组的可靠性和稳定性，需要制定维护计划。
维护计划应包括维护的时间、周期和内容等方面的规定。
一般情况下，湿式报警阀组的维护周期为每半年一次。
维护内容主要包括清洗、检查和更换阀门、密封件等。
3. 清洗阀体和过滤器湿式报警阀组的阀体和过滤器容易受到灰尘和杂质的影响，因此需要定期清洗。
清洗时，首先关闭水源，拆卸阀体和过滤器，用清水和软毛刷进行清洗，确保没有杂质残留。
清洗完毕后，再将阀体和过滤器安装回原位。
4. 检查阀门和密封件湿式报警阀组的阀门和密封件是其正常运行的重要组成部分。
定期检查阀门和密封件的密封性能，如果发现有破损或老化的情况，需要及时更换。
同时，还需检查阀门的灵活性和操作性，确保阀门能够正常打开和关闭。
5. 检测报警设备除了对湿式报警阀组的主要部件进行维护和检查外，还需要对报警设备进行检测。
报警设备包括报警阀、报警器和控制器等。
检测时，应按照设备的说明书进行操作，测试其报警功能和灵敏度。
如果发现故障或异常，需要及时修理或更换。
6. 检测水压和流量湿式报警阀组的正常运行需要保证一定的水压和流量。
因此，在维护过程中需要进行水压和流量的检测。
检测时，可以使用专门的水压表和流量计进行测量。
如果发现水压或流量不足，需要找出原因并进行修复。
7. 记录和整理维护情况维护过程中应对每次维护的情况进行详细记录，包括维护时间、维护内容、维护人员等信息。
同时，还应整理和归档维护记录，便于后续查询和参考。
维护记录可以用于评估设备的运行状况和制定下一次维护计划。
8. 定期培训和更新知识消防维护人员应定期参加培训，学习最新的消防知识和技术。
随着科技的发展，湿式报警阀组的结构和工作原理可能会有所改变，因此需要及时更新知识。
试述报警阀组安装存在的常见问题与改进
试述报警阀组安装存在的常见问题与改进自动喷水灭火系统是目前最普遍采用的一种固定灭火设施。
报警阀组是自动喷水灭火系统的关键组件，报警阀组安装的正确与否，决定了系统能否处于正常的准工作状态，将直接影响自动喷水灭火系统的启动、灭火。
标签：报警阀组安装；常见问题；改进报警阀组是自动喷水灭火系统的关键组件之一，它在系统中起着启动系统、确保灭火用水畅通、发出报警信号的关键作用。
在消防水施工、验收时报警阀组的安装经常发现以下问题：1、湿式报警阀设置位置不当当建筑物内发生火灾，喷头动作喷水后，压力开关应能尽早动作，及时启动喷淋泵，为系统扑灭初期火灾提供充足的水量和压力。
因此，应尽可能地将湿式报警阀设置在靠近保护区域的部位，减少配水管道的长度。
但在一些大型的商业建筑和小区建设工程中，设计人员往往将湿式报警阀集中设置在离被保护建筑较远的泵房中，阀后管道埋地敷设于室外，距离长，水头损失大，压力开关启动喷淋泵的时间长。
根据报警阀组的工作特点，对其安装位置的要求主要是便于操作和便于维修。
因为常用的自动喷水灭火系统在启动喷水灭火后，一般要由保卫人员在确认火灾被扑灭后关闭水源控制阀，以防止后继水害发生。
有的工程为了施工方便而不择位置，将报警阀组安装在不易寻找和操作不便的位置，发生火灾后既不易及时得到报警信号，灭火后又不利于断水和维修检查。
2、水源控制阀采用普通闸阀水源控制阀是控制喷水灭火系統供水的开、关阀，安装时既要确保操作方便，又要有开、闭位置的明显标志，它的开启位置是决定系统在喷水灭火时消防用水能否畅通，从而满足要求的关键。
在系统调试合格后，系统处于准工作状态时，水源控制阀应处于全开的常开状态，为防止意外和人为关闭控制阀的情况发生，水源控制阀必须设置可靠的锁定装置将其锁定在常开位置；同时还宜设置指示信号设施与消防控制中心或保卫值班室连通，一旦水源控制阀被关闭应及时发出报警信号，值班人员应及时检查原因并使其处于正常状态。
在实际施工中，控制阀如采用闸阀则无法满足上述要求。
湿式报警阀组的安装
湿式报警阀组湿式报警阀组的安装、调试及维护管理摘要：湿式报警阀组是湿式自动喷水灭火系统最主要的设备之一，当火灾发生时能迅速地启动消防设备进行灭火，并发出报警信号的设备，它的安装、调试质量直接影响到整个系统能否正常运行。
本文对湿式报警阀组的安装、调试，以及日常维护管理作了较详细论述。
以供公司日常维保。
关键词：延时器；压力开关；水力警铃；联动试验；维护管理1湿式报警阀组结构及工作原理：湿式报警阀组是一种当火灾发生时能迅速启动消防设备进行灭火，并发出报警信号的设备。
主要包括有：湿式报警阀、延时器、压力开关、水力警铃、水源蝶阀和压力表等。
其中，湿式报警阀是一个起止回阀和在开启时又能报警两种作用的合为一体的阀门，主要由阀体和阀瓣组成，在阀体座圈的密封面上，有通往延时器和水力警铃的沟槽及小孔；阀瓣将消防喷水系统分隔为系统侧和水源侧。
当火灾发生时，系统侧喷头动作喷水，阀瓣在压差作用下自动开启，水流经座圈的沟槽及小孔流向延时器，再流向压力开关和水力警铃。
水力警铃发出报警声响的同时压力开关动作，输出电信号启动喷淋泵进行灭火。
2 湿式报警阀组的安装2．1 湿式报警阀安装的基本要求湿式报警阀在待工作状态时，阀体两侧应充满符合设计参数要求的压力水；而且在水源压力波动时不发生误报。
2．2 湿式报警阀组的安装顺序水源蝶阀安装一湿式报警阀安装一报警水道及延时器、水力警铃、压力开关等安装一排水阀、排水管安装一压力表安装。
2．3 关键安装工艺湿式报警阀应垂直安装，离地高度为1．2 m，两侧离墙距离不少于0．5 m，正面距墙不少于1．2 m。
同时，地面采取相应排水措施。
延时器至水力警铃采用DN20或DN15的镀锌钢管。
当采用DN15钢管时，其长度不应超过6 m；当采用DN20钢管时，其长度不应超过20 m。
水力警铃应安装在公共通道或有人的值班室内。
3 湿式报警阀组的调试调试工作应在水泵、管网、控制电路等全部按施工规范安装完毕，管道经强度和严密性试验合格后才开始进行。
湿式报警阀安装操作维护手册-011.
AV-1-300型湿式报警阀安装及维护须知Alarm Check Valve installation & maintenance guidance概述AV-1-300型报警止回阀是分离式阀座圈、橡胶衬面阀瓣的水流报警止回阀。
用于湿式（自动洒水喷头）自动喷水灭火系统，可直立或水平*安装。
当系统流入相当于1只或多只喷头流量的稳定的水流后，可自动启动电动和/或水力报警装置。
水压变化的场所，应单独订购RC-1型延迟器（TFP920），用于当共用供水设备提供的水压变化时，避免误报警。
AV-1-300型报警止回阀配管附件包括：监测系统压力状况的压力表、旁通止回阀、主排水阀和报警试验阀。
旁通止回阀可使因水压增加而产生的小而缓慢的水流入系统侧管道，而不使阀瓣开启，以降低误报警的可能性。
警 告AV-1-300型报警止回阀必须按美国国家消防协会适用标准和本数据表及其他授权机构的规定进行安装、维护，否则将破坏本装置的完整性。
灭火系统所有者应对其灭火系统和装置的维护负责，使其处于正常操作状态。
应与安装商或制造商保持联系，以解决所出现的问题。
水力摩阻损失法兰加工标准技术参数认证：FM、UL、ULC认证工作压力：1.4 – 20.7 bar物理特性：阀体为球墨铸铁，手孔盖板为球墨铸铁或铸铁，阀座圈为青铜，DN65阀板材质为不锈钢，其它大尺寸阀板为球墨铸铁或铸铁，密封圈材质为EPDM橡胶。
工作原理系统初次充水时，直到系统侧和供水侧水压相同，这时扭矩弹簧使阀板关闭。
当系统压力稳定后，报警阀即处于准工作状态，阀座圈凹槽被密封，没有水流通过报警管道通过(压力开关和水力警铃不会动作)。
当系统中有喷头动作，会有稳定水流通过报警阀，同时会通过报警管道至限流装置，当进口流量大于出口流量时，延迟器会被水充满，随后会驱动水力警铃和压力开关动作，直至阀板关闭。
延迟器内的水会通过限流装置3.2mm排水口排除。
当系统内有瞬间压力波动时，阀板会瞬间开启，但由于有延迟器，所以降低了产生误报警的可能性。
AV1 DV1及5型 湿式干式报警阀及配件操作维护 泰科厂家PPT课件
2020/9/24
3
三. 法兰及螺纹标准 法兰标准：ANSI, ISO, AS, JIS 螺纹标准：NPT,ISO7/1
2020/9/24
4
四. 工作原理
2020/9/24
5
五. WMA-1水力警铃 进水口：DN20 出水口：DN25 工作压力范围： 0.5 – 12.1 bar 喷嘴直径：3mm 流量系数：K10 墙面允许厚度： 50-450mm 安装高度： 报警阀上6.1m内
4. 湿式报警阀必须安装在容易操作的场所。安装场 合环境温度 应大于4℃。
5.
6. AV-1湿式报警阀安装操作维护手册
2020/9/24
10
八. AV-1湿式报警阀设置
1. 第一步：开启1/4”供水侧和系统侧压力表控制阀。 2. 第二步：确认报警阀手孔螺栓已安装牢固。 3. 第三步：关闭报警测试阀。 4. 第四步：打开管网末端测试阀。 5. 第五步：缓慢开启系统供水控制阀，当听到有水流的声音后，再
2020/9/24
6
Байду номын сангаас
WMA-1水力警铃安装图
2020/9/24
7
六.AV-1湿式报警阀成套组件
1. AV-1湿式报警阀阀体(2-1/2“、4”、6”、8”) 2. 垂直安装基本配管(2-1/2“、4”-6”、8”)－可提供开式排水半组装配 管
水平安装基本配管(4”-6”、8”) 3. 套装水力警铃 WMA-1 4. 延迟器RC-1 5. 压力开关PS10-1A/2A－1只
2020/9/24
17
三. 法兰及螺纹标准 法兰标准：ANSI, ISO, AS, JIS 螺纹标准：NPT,ISO7/1 四. DV-1雨淋阀结构图
湿式报警阀组实训报告
一、实训目的通过本次实训，了解湿式报警阀组的工作原理、组成部分、安装调试方法及检测验收标准，掌握湿式报警阀组在湿式自动喷水灭火系统中的实际应用，提高对消防设备操作与维护的能力。
二、实训时间2023年X月X日至2023年X月X日三、实训地点XXX消防实训基地四、实训内容1. 湿式报警阀组原理及组成部分2. 湿式报警阀组的安装与调试3. 湿式报警阀组的检测与验收4. 湿式报警阀组在实际工程中的应用五、实训过程1. 湿式报警阀组原理及组成部分（1）湿式报警阀组工作原理湿式报警阀组是湿式自动喷水灭火系统中的核心部件，主要由报警阀、延迟器、压力开关、水力警铃等组成。
当火灾发生时，闭式喷头受热开启，系统侧水压降低，报警阀开启，向管网供水，同时水流入报警管路，触发水力警铃、压力开关等报警装置，发出火警信号。
（2）湿式报警阀组组成部分1）报警阀：只允许水单向流入喷水系统的单向阀，是湿式报警阀组的核心组件。
2）延迟器：安装在报警阀后的报警管路上，用于减少误报警。
3）压力开关：将系统中的水压信号转换为电信号，用于启动消防水泵。
4）水力警铃：发出声响警报，提示火警。
5）过滤器：防止流经报警装置的水中含有杂质。
6）泄水孔：用于排出异常进入报警管路的少量水。
2. 湿式报警阀组的安装与调试（1）安装1）根据设计要求，确定报警阀组的位置。
2）将报警阀组与管道连接，确保连接牢固。
3）安装压力表、过滤器、泄水孔等部件。
4）检查报警阀组各部件是否完好，无损坏。
（2）调试1）检查报警阀组各部件的动作是否灵活，无卡涩现象。
2）进行报警阀组的水压试验，确保其密封性能良好。
3）检查水力警铃、压力开关等报警装置是否正常工作。
4）进行延迟器排水试验，确保其排水时间符合要求。
3. 湿式报警阀组的检测与验收（1）检测1）检查报警阀组各部件的铭牌、规格、型号及水流方向是否符合设计要求。
2）检查报警阀组各部件的安装位置、高度、间距是否符合规范要求。
3）检查报警阀组各部件的密封性能，确保无渗漏现象。
湿式报警阀组调试、湿式报警系统的联动和检测你会吗？
湿式报警阀组调试、湿式报警系统的联动和检测你会吗？
(1)湿式报警阀组的调试:在末端装置处放水,当湿式报警阀进口水压大于0.14MPa,
放水流量大于1L/s时,报警阀应及时启动;带延迟器的水力警铃应在5s~90s 内发出报警
铃声,不带延迟器的水力警铃应在15s 内发出报警铃声;压力开关应及时动作,启动消防泵
并反馈信号
(2)湿式报警系统的联动调试和检测: 设置为“自动”控制方式,启动1只喷头或开启
末端试水装置,流量保持在0.94~1.5L/s,水流指示器, 报警阀、压力开关,水力警铃和
消防水泵等及时动作,并有相应信号反馈到消防联动控制设备
检测方法: 打开阀门放水, 使用流量计,压力表核定流量,压力,目测观察系统动作情
况。
消防设备设施日常检测与维护--湿式报警阀组
PARTTHREE
03动态检测
动态检测
1、缓慢打开放水测试阀，系统侧开始排水，压力降低，供水侧压力高于系统侧压力时，报警阀阀瓣打开；2、报警阀阀瓣打开后，报警管路开始充水且压力逐步升高，水一边经过排水管排出，一边填充延迟器；3、延迟器充满水后，水经过压力开关，此时压力开关发出电信号，一路至火灾自动报警主机，一路至消防泵控制柜，此时消防中控室收到压力开关报警信号，消防泵启泵（须有人在控制柜旁及时关停防止爆管）；4、水经过压力开关后通向水力警铃，此时水力警铃响起；5.得到上述反馈信号之后，缓慢关闭放水测试阀和报警控制阀，待压力平稳后，打开报警控制阀。
消防设备设施日常检测与维护
--湿式报警阀组
目录
CONTENTS
.
PARTTHREE
01湿式报警阀组部件与工作原理
工作原理
1、由于阀瓣的自重和阀瓣前后所受水的总压力不同，阀瓣处于关闭状态（阀瓣上面的总压力大于阀芯下面的总压力）。2.发生火灾时，闭式喷头喷水，由于水压平衡小孔来不及补水，报警阀上面水压下降，此时阀瓣前水压大于阀瓣后水压，于是阀瓣开启，向立管及管网供水，同时水沿着报警阀的环形槽进入延时器、压力开关及水力警铃等设施，发出火警信号并启动消防泵。
1、如未收到压力开关报警信号，先按照上一条进行排查；2、如能收到压力开关报警信号，即对控制柜进行检查。
5
水力警铃不响
水力警铃飞轮卡死、飞轮脱落或者间距不符合要求
1、手动拨动飞轮感觉阻力，如卡死需拆卸维修；2、能转动时，听响声判断飞轮情况进行相应维修。
谢谢！
3
动态测试时无压力开关反馈信号
报警模块故障、压力开关故障、延迟器堵塞、报警管路堵塞、报警控制阀损坏
1、首先短接报警模块看是否报警；2、打开压力开关，手动拨动压力开关看是否报警；3、看延迟器下方是否有水流，如无水流先清理过滤器，如还不通水拆卸报警控制阀进行检查；4、拆卸延迟器进行检查。
湿式报警阀组的安装、调试及维护管理
湿式报警阀组的安装、调试及维护管理
王作城
【期刊名称】《安装》
【年(卷),期】2002(000)003
【摘要】湿式报警阀组是湿式自动喷水灭火系统最主要的设备之一,当火灾发生时能迅速地启动消防设备进行灭火,并发出报警信号的设备,它的安装、调试质量直接影响到整个系统能否正常运行.文章对湿式报警阀组的安装、调试,以及日常维护管理作了较详细论述.
【总页数】2页(P24-25)
【作者】王作城
【作者单位】广州市机电安装有限公司,广东,广州,510030
【正文语种】中文
【中图分类】TM422:TM406
【相关文献】
1.浅谈ZSFZ系列湿式报警阀安装、调试、维护及使用 [J], 朱明绘;
2.浅谈ZSFZ系列湿式报警阀安装、调试、维护及使用 [J], 朱明绘;
3.浅析农村卫星直播电视接收系统的安装调试及维护管理 [J], 李友贵
4.教学用音响设备的安装调试与维护管理 [J], 邓向荣;
5.教学用音响设备的安装调试与维护管理 [J], 徐鑫
因版权原因，仅展示原文概要，查看原文内容请购买。
火灾消防雨淋阀系统操作、安装、调试、维护(说明书全)
消防雨淋阀系统操作、安装、调试、维护说明雨淋阀在火灾探测系统动作之前，一直对系统的水起着阻隔作用，只有膜片腔的泄压后，阀门才能打开让水进入系统侧的管路中进行灭火，同时水力警铃动作报警。
1. 雨淋阀复位及水力警铃测试1）首先，将雨淋阀下部蝶阀关闭，上部蝶阀打开。
2）关闭膜片腔供水阀（1/2”球阀），关闭手动开阀控制阀（1/2”球阀）。
3）打开雨淋阀上下腔隔离阀（1”闸阀），然后打开主排水阀（2”闸阀）放干雨淋阀后面管路中的水，放干后将雨淋阀上下腔隔离阀及主排水阀关闭。
4）关闭雨淋阀上部蝶阀。
5）打开膜片腔供水阀（1/2”球阀）。
6）待膜片腔压力与管网压力相同时，关闭水力警铃测试阀（1/2”球阀），然后将雨淋阀下部蝶阀微微开启，确认水力警铃没有动作后将此蝶阀完全开启。
7）打开水力警铃测试阀，测试水力警铃动作情况，然后关闭。
8）将雨淋阀上部蝶阀完全打开。
9）此时雨淋阀处于复位状态，2. 自动开阀当系统主机接到报警信号时，且系统处于联动状态，主机就发出相应的控制信号来启动电磁阀，电磁阀被打开后，水就会从膜片室中流出，此时雨淋阀就会开启。
3. 电气手动开阀所谓电气手动开阀，就是在雨淋阀控制盘上，有一个手动开关，当有火灾发生时，可在现场的雨淋阀控制盘处，向上搬动手动开关，这时就可直接启动电磁阀，从而达到启动雨淋阀的目的。
4. 机械手动开阀在雨淋阀组的管件上，有一个带有红色的手动开阀标示牌的手动开阀控制阀(1/2”球阀)。
当有火情时，先将此球阀按标示牌所示方向打开，使水直接从膜片室内流出，这时雨淋阀就会打开。
5. 雨淋阀系统试验主排水试验主排水的试验目的是要检查系统的供水是否合适，利用静水和余水压与先前确定的读数进行比较。
主排水试验就能显示出阀门是否部分的关闭或者是否在管路内有什么阻塞物，为避免再试验的时候造成事故，事先必须对排放口流出的水进行适当的处理。
主排水的试验步骤：1) 在雨淋阀和主排水都处于关闭状态时，注意纪录供水压表的读数，这就是静水压。
消防湿式报警阀维护保养规程
消防湿式报警阀维护保养规程消防湿式报警阀维护保养规程
1．0目的
维持设备的正常，有效监控中心消防喷淋系统的状态；
2．0适用范围
适用于z客户服务中心
3．0管理职责
3.1工作负责人:工程主管；
3.2相关岗位维修人员具体实施设备的维护保养；
4．0定义
无
5．0规程
5.1清除湿式报警阀、排水阀、放水阀、及管道上所有杂质并刷油漆；
5.2检查各阀门开闭是否灵活有无漏水；配件是否齐全；
5.3检查压力表、压力开关动作是否灵活；玻璃及防护罩是否完好；
5.4湿式报警阀标志是否清楚；
5.5检查过滤器有无堵塞、水力警铃内叶轮是否灵活；
5.6过滤器前及排水管的阀门是否开启；
5.7打开放水阀放水一分钟试验水力警铃是否鸣动；
5.8检查压力开关是否动作（压力开关动作以后水泵有无启动）；
5.9水泵启动后检查压力表指示是否正常；
6．0附则
按照程序定期实施保养检修计划，根据实际情况进行测试；7．0支持性文件。
