室内分布系统器件介绍

室内分布系统器件介绍

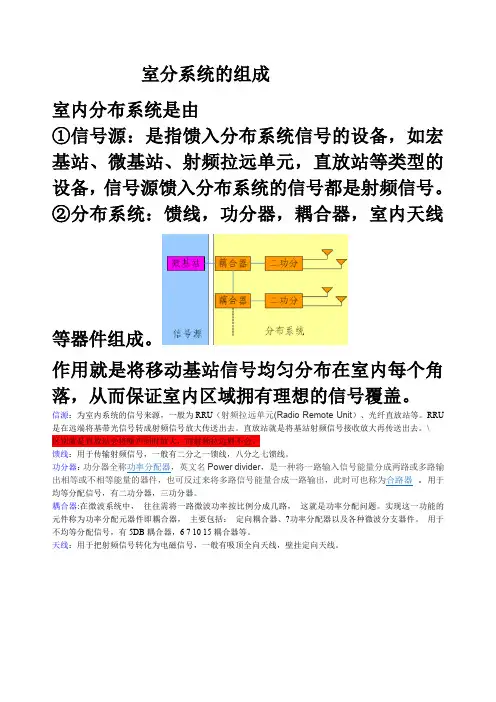

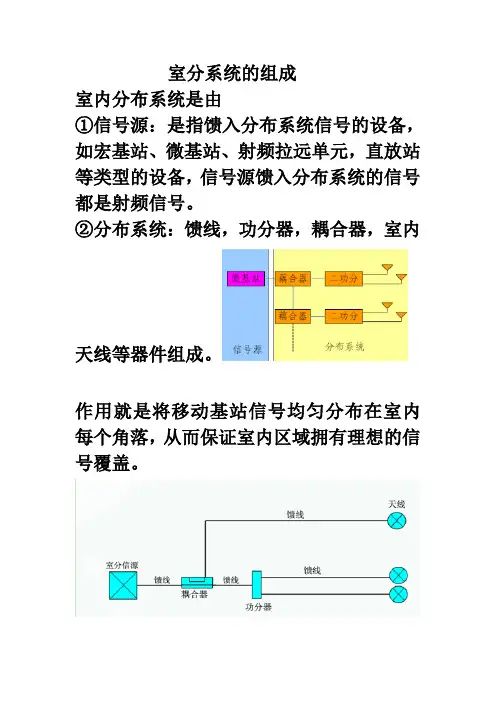

在室内分布系统中，经常使用的器件包括射频电缆、功分器、定向耦合器、合路器、天线、直放站、干线放大器、微蜂窝等。

1射频电缆

1.1射频电缆

射频电缆用作室内分布系统中射频信号的传输，室内分布系统是利用微蜂窝或直放站的输出，再加上射频电缆通过天线来覆盖一座大厦内部,射频电缆主要工作频率范围在

100MHz~3000MHz之间。

我们常用的射频电缆编织外导体射频同轴电缆如5D、7D、8D、10D、12D这几种，其特点比较柔软，可以有较大的弯折度，适合室内的穿插走线。皱纹铜管外导体射频同轴电缆

如 1/2,7/8等型号，其电缆硬度较大，对于信号的衰减小，屏蔽性也比较好，较多用于信号

源的传输。超柔射频同轴电缆用于基站内发射机、接收机、无线通信设备之间的连接线（俗

称跳线），超柔射频同轴电缆弯曲直径与电缆直径之比一般小于7。

图1-1 编织外导体射频同轴电缆图1-2 皱纹铜管外导体射频同轴电缆表1-1 射频电缆参数的比较（典型值）

规格5D 7D 8D 10D 1/2” 7/8 超柔百米损耗(800MHZ) 19.0dB13.0 12.9 10.2 6.8 3.8 10.9 百米损耗(900MHZ) 20.4dB14.3 13.8 11.0 7.2 4.1 11.2 百米损耗(1800MHZ) 29.7 21.1 20.8 16.8 10.6 6.1 16.5 30dB损耗线长(900MHZ)米150 210 215 260 450 730 255 每百米重量(KG) 8 11.5 14. 18 25 57 21 导线护套外径(mm) 7.5 9.8 10.4 13.2 15.8 28 14.7 特性阻抗(欧姆) 50 50 50 50 50 50 50 驻波比(<2000MHz) ≤1.20 ≤1.20≤1.20≤1.20 ≤1.20≤1.20≤1.20相对传输速度88% 88% 88% 88% 88% 88% 81% 最小弯曲半径(mm) 70 100 110 140 200 280 35

2功分器

2.1产品介绍

功率分配器（简称功分器），功分器的主要功能是将信号平均分配到多条支路，常用的功分器有二功分、三功分和四功分。使用功分器时，若某一输出口不接基站输出信号，则必须接匹配负载（即负载电阻），不应空载。

中兴室内覆盖系统使用两种类型的功分器：馈电式功分器和普通功分器。馈电式功分器可以向远端单元RU提供电源，用于有源智能室内覆盖系统ESU单元和末端RU单元之间，ESU通过同轴电缆和功分器向RU提供+27V直流电。

2.2配件外形

图2-1 二功分器图2-2三功分器

1/2馈线二功分器吸顶天线

图2-3 功分器在室内分布系统中

2.3技术指标(典型值)

表2-1 普通功分器技术指标(典型值)

参数指标备注

类型(普通功分器) 二工分器三工分器四工分器

接头N型母头

插入损耗≤0.4dB ≤0.5dB ≤0.6dB 不含分配损耗

dB 4.8dB 6dB

分配损耗 3

1:1:1:1

1:1:1

分配比 1:1

工作频段 800MHz～1900MHz

接口阻抗 50Ω

驻波比≤1.4 功率容量 30W

隔离度≥20dB

表2-2 馈电式功分器技术指标(典型值)

参数指标备注

类型(馈电式功分器) 二工分器三工分器四工分器

接头N型母头

插入损耗≤0.4dB ≤0.5dB ≤0.6dB 不含分配损耗

dB 4.8dB 6dB

分配损耗 3

1:1:1:1

1:1:1

分配比 1:1

工作频段 800MHz～1900MHz

接口阻抗 50Ω

驻波比≤1.4 功率容量 >3W（CW平均）；>30W(峰值)

隔离度≥20dB 输出口能传输 DC～50MHz信号，50MHz信号插损≤3.5dB

功分口能传输DC电流 >2～3A/30VDC

合路口能传输DC电流 >8～10A/30VDC

3定向耦合器

3.1产品介绍

定向耦合器是一种低损耗器件，它接受一个输入信号而输出两个在理论上具有下列特性

的信号。

1．输出的幅度不相等。

主线输出端为较大的信号，基本上可以看做直通，耦合线输出端为较小的信号，耦合线上较小信号对主线信号幅度之比叫做“耦合度”，用dB表示。

耦合端口功率＝输入功率－耦合度

例如一个10dB的定向耦合器，输入功率为30dBm（1W），那么它的输出端输出功率为30dBm，耦合端的输出功率为20dBm。表面上看好象违背了功率守恒的原则，实质上功率是守恒的。引起误解是由于功率瓦与分贝之间的换算有时不清晰所造成。

2．主线上的理论损耗决定于耦合线的信号电平，即决定于耦合度。

3．主线和耦合线之间高度隔离。

3.2 配件外形

图3-1 定向耦合器

1/2馈线二功分器耦合器吸顶天线

图 3-2 耦合器在室内分布系统

3.3技术指标

表3-1 定向耦合器技术指标(典型值)

参数指标备注

类型7dB 10dB 15dB 20dB 30dB

插入损耗(dB) ≤1.4 ≤0.9 ≤0.5 ≤0.4 ≤0.4

方向性(dB) ≥20 ≥20 ≥20 ≥20 ≥15

耦合度(dB) 7 10 15 20 30

工作频段 800MHz～1900MHz

接口阻抗 50Ω

驻波比≤1.5 功率容量 30W 接口形式N—K 环境温度 -30～+55℃

相对湿度5～95% 体积(mm×mm×mm) 59×39×21

Kg

重量 0.05

功率容量≥3W（CW平均）；≥30W(峰值) 馈电式耦合器

耦合口能传输 DC～50MHz信号,插损≤3.5dB（驻波不做要求）馈电式耦合器

耦合口能传输DC电流≥3A/30VDC 馈电式耦合器

直通口能传输DC电流≥8～10A/30VDC 馈电式耦合器

注：馈电式耦合器用于有源室内分布系统中，用于ESU单元和RU单元之间的连接，

ESU通过同轴电缆和馈电式耦合器向RU提供+27V直流电。

3.4定向耦合器主要应用

1．信号注入；

2．信号发生器的调整；

3．功率流动的监视；

4．测量入射功率和反射功率，以测定驻波比；

5．信号取样；定向耦合器（从基站引出下行信号，并将上行信号送入基站）

6．基站直接耦合，从基站的收、发端口用耦合器分配一定比例的信号，送入室内分布

系统进行信号分配。

4合路器

4.1产品介绍

合路器主要用作将多系统信号合路到一套室内分布系统。在工程应用中，需要将
