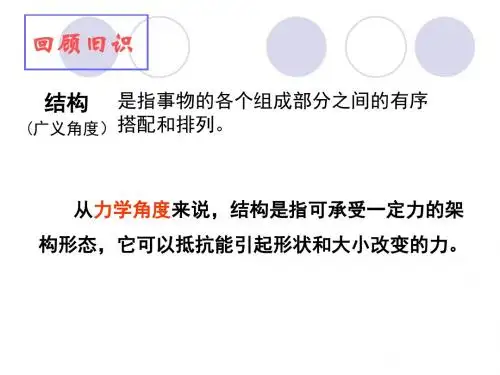

结构与稳定性
结构与稳定性
是指事物的各个组成部分之间的有序 (广义角度） 搭配和排列。
结构
从力学角度来说，结构是指可承受一定力的架 构形态，它可以抵抗能引起形状和大小改变的力。
结 构 无 处 不 在
建设高耸入云的摩天大楼
我们借鉴自然界的结构，让生活环境更赏心悦目。
学生作品
——结构与稳定性
了解影响结构稳定性的主要因素； 能够对日常生活中的简单结构设计， 进行比较合理正确的分析
底小口大的空竹篓
①将两个特制矿泉水放于稳定的桌 子上。 ②调整两个瓶子到同样一个倾斜度 ——模拟被碰撞。 ③观察它们的颤抖时间和程度
结论：
重心高低是影响结构稳定的因素之一
因素一：重心位置越低越稳定，越高越 不稳定
结构稳定的前提条件
重心点的垂 线位置，落 在结构底面 的范围内
比萨斜塔(CAMPANILE DI PISA)是世界建筑史上的一大奇迹。由于塔身压 力过重和地质松软，南面的地基比北面约低２米。在施工期间塔身既出现 轻微倾斜，随着工程的进度，倾斜度不断增加。到塔身建到第三层时，可 明显看出倾斜，曾一度停工。一百多年以后，经工程师托马索· 皮萨诺精心 测量和计算，证明比萨斜塔虽倾斜，但不会倒塌，使工程继续按原设计继 续施工，直到竣工。Βιβλιοθήκη 三角形结构是一种稳定的结构
练习： 1.案例分析：静态自行车是如何保持稳定的
（书本第13页）
双脚支撑轻骑车
生活中我们有这样的 经验，一个物体要有 三个支撑点才能稳定， 如果只有两个就会倒 下。但是自行车骑起 来时，却只有两个支 撑点，为什么不会倒 运动状态中与静止状态 下呢？ 自行车的稳定条件不同。
一、 结构与稳定性
定义：结构的稳定性(Stability)是指结构 在荷载的作用下维持其原有平衡状 态的能力。 它是结构的重要性质之 一。

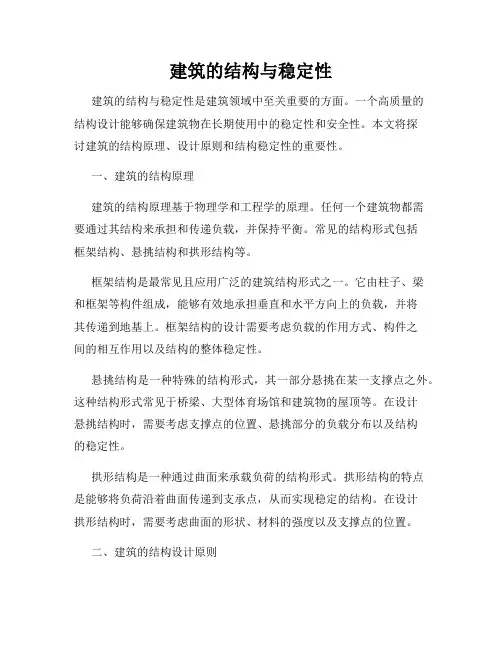

建筑的结构与稳定性
建筑的结构与稳定性建筑的结构与稳定性是建筑领域中至关重要的方面。
一个高质量的结构设计能够确保建筑物在长期使用中的稳定性和安全性。
本文将探讨建筑的结构原理、设计原则和结构稳定性的重要性。
一、建筑的结构原理建筑的结构原理基于物理学和工程学的原理。
任何一个建筑物都需要通过其结构来承担和传递负载，并保持平衡。
常见的结构形式包括框架结构、悬挑结构和拱形结构等。
框架结构是最常见且应用广泛的建筑结构形式之一。
它由柱子、梁和框架等构件组成，能够有效地承担垂直和水平方向上的负载，并将其传递到地基上。
框架结构的设计需要考虑负载的作用方式、构件之间的相互作用以及结构的整体稳定性。
悬挑结构是一种特殊的结构形式，其一部分悬挑在某一支撑点之外。
这种结构形式常见于桥梁、大型体育场馆和建筑物的屋顶等。
在设计悬挑结构时，需要考虑支撑点的位置、悬挑部分的负载分布以及结构的稳定性。
拱形结构是一种通过曲面来承载负荷的结构形式。
拱形结构的特点是能够将负荷沿着曲面传递到支承点，从而实现稳定的结构。
在设计拱形结构时，需要考虑曲面的形状、材料的强度以及支撑点的位置。
二、建筑的结构设计原则在进行建筑结构设计时，需要遵循一些基本原则，以确保结构的稳定性和安全性。
1. 负荷分析：首先，需要对建筑物所受到的负荷进行分析，包括垂直负荷（自重和使用荷载）和水平负荷（风荷载和地震荷载）。
通过对负荷的合理分析，可以确定适当的结构类型和构件尺寸。
2. 结构优化：在进行结构设计时，应该追求结构的最优化。
通过选择合适的结构形式和构件材料，可以达到结构强度和刚度的最佳平衡。
结构的合理优化可以降低材料的使用量和成本。
3. 节约材料：在结构设计中，要注重节约材料的使用。
通过合理设计和合适的构造，可以减少材料的浪费和消耗，达到资源的合理利用。
同时，减少材料的使用还可以降低建筑物对环境的影响。
4. 施工可行性：结构的设计还必须考虑施工的可行性。
设计的结构形式和构件尺寸需要符合施工的工艺要求，以保证施工的顺利进行和质量的保证。
结构与稳定性说课稿
《结构与稳定性》说课稿湖南省南县第一中学胡波一、教材内容、教学目标分析本课为苏教版《技术语设计2》第一单元第二节《稳固结构的探析》的第一部分内容，本章的设计思路是认识结构——探析结构——设计结构——欣赏结构，结构和设计共同构成本单元的两个核心概念。
本节是学生在了解结构的含义，结构的类型的基础上的一个升华，稳定性是结构的两大性质之一，学好本节内容可以使学生对结构的含义有更深的认识，为以后学习结构的强度，结构的设计打下基础。
他在本章节中的前后联系是承上启下，起到了举足轻重的作用。
教学目标如下：1.知识与技能了解结构稳定性的概念，同时通过实验分析影响结构稳定性的主要因素。
2.情感态度与价值观通过对结构稳定性的探析，培养学生的观察思维能力，主动参与意识，体验学习乐趣，培养乐于实践，勇于探索的技术素养，适当渗透安全教育，提高对结构的审美意识。
二、教学重点、难点教学重点a.对结构稳定性的理解b.分析影响结构稳定性的主要因素2.教学难点利用所学知识分析有关结构稳定性的实际案例二、学情分析：学生通过对第一节的学习，对结构的概念，结构的受力及结构的分类有了初步了解，这部分内容对他们来说难度不大，因此结合生活中的实例来分析对于影响结构的稳定性的因素学生会有一定的探究欲望。
但学生对于认识结构，在学习物理科目的过程中，一般习惯从力学角度进行分析从而得出结论，而本章并不要求我们从力学角度分析，所以如何将影响结构稳定性因素让学生理解掌握也形成了本节课教学的一个难点。
三、教学资源准备1．结构稳定性案例（多媒体）2．准备一些实物：空啤酒瓶、卡纸、三脚架3．为学生准备剪刀、卡片、胶带等实践活动用品四、教学策略1．采用直观教学法，通过实验演示、举例、图片和实物展示，直观的演示，有利于激发学生的学习兴趣和创造灵感，促进对结构稳定性的理解。
2．采用探究式教学法，以教材内容为基本探究中心，以学生自主学习和合作讨论为前提，充分调动学生的积极性，为学生提供充分自由表达、质疑、探究、讨论问题的机会，通过个人、小组、等多种讨论解答和尝试活动，立足于学生的直接经验和亲身经历，“做中学”和“学中做”，以学生的亲历情境、亲手操作、亲身体验为基础，强调学生的全员参与和全程参与。
结构与稳定性
结 构 稳 定 的 基 本 条 件
重心所在点的垂线落在结构底面的范围内
双脚支撑
单脚支撑
跨栏容易倒的原因
思考：为什么水坝做成梯形
第二节 探究结构
14人生还，40人遇难。 人生还， 人遇难 人遇难。 人生还
不能忽视结构的质量安全检查！
如何衡量一个结构的质量好坏？ 如何衡量一个结构的质量好坏？ 稳定性
从抵抗力的效果
强度
1.结构的稳定性：
是指结构在负载的作 用下维持其原有平衡状态 的能力。它是结构的重要 性质之一。
2.影响结构的稳定性的因素
探究
三角形的特性：三角形具有稳定性。 三角形的特性：三角形具有稳定性。
范例
例1、盖房子时，在窗框未安装好之前， 、盖房子时，在窗框未安装好之前， 木工师傅常常先在窗框上斜钉一根木 为什么要这样做呢？ 条。为什么要这样做呢？ 木条实际上把四边形分 成两个三角形。 成两个三角形。
引入
图中伸缩门为什么要做成四边形？ 图中伸缩门为什么要做成四边形？
探究
用四根木条钉成一个四边形木架， 用四根木条钉成一个四边形木架，然 后扭动它，它的形状会变化吗？ 后扭动它，它的形状具有不稳定性。 四边形的特性：四边形具有不稳定性。
临时摆放的屏风为什么摆成Ｚ字型，而不摆成一字型？ 临时摆放的屏风为什么摆成Ｚ字型，而不摆成一字型？
第一：重心位置 重心位置越低，稳定性越好。
第二：支撑面积大小 支撑面积越大，稳定性越好。
接触面
支撑面
2.影响结构的稳定性的因素
第三：几何形状
图中塔侧面为什 么要做成三角 形？
探究
用三根木条钉成一个三角形木架， 用三根木条钉成一个三角形木架，然 后扭动它，它的形状会变化吗？ 后扭动它，它的形状会变化吗？
结构的强度与稳定性试验分解课件
目录
CONTENTS
• 结构强度与稳定性试验概述 • 结构强度试验 • 结构稳定性试验 • 试验方法与流程 • 试验案例分析 • 结论与展望
01 结构强度与稳定性试验概 述
结构强度与稳定性基本概念
结构强度
指结构在一定条件下抵抗外力破坏的 能力。
结构稳定性
指结构在各种外力作用下维持其原有 平衡状态的能力。
报告编写
根据试验结果和分析结果，编写详细 的试验报告，包括试验目的、方法、 结果和结论等。
05 试验案例分析
桥梁结构强度与稳定性试验
桥梁结构强度与稳定性试验的目的
验证桥梁结构的承载能力和稳定性，确保桥梁在使用过程中安全可靠 。
试验方法
通过施加荷载，观察桥梁的变形、位移和裂缝等情况，分析结构的强 度和稳定性。
04 试验方法与流程
试验准备阶段
确定试验目的
明确试验的目标，是为了评估结构的 强度、刚度、稳定性还是其他性能指 标。
选择合适的试验方法
根据试验目的，选择合适的试验方法 ，如静态加载、动态加载、振动台试 验等。
准备试验设备
根据试验方法，准备相应的试验设备 ，如加载设备、传感器、数据采集系 统等。
制作试样
动载强度试验
总结词
动载强度试验是通过施加动态载荷来测 试结构承受动态载荷能力的试验。
VS
ห้องสมุดไป่ตู้
详细描述
动载强度试验是在结构上施加动态载荷， 如振动、冲击或碰撞等，以测试结构的动 态特性和稳定性。这种试验通常在振动台 、冲击试验机或碰撞试验机上进行，通过 模拟实际环境中的动态载荷来评估结构的 性能和安全性。动载强度试验对于评估结 构的抗震、抗风和抗爆性能等具有重要意 义。
稳定性分析结构的稳定性判断与计算方法
稳定性分析结构的稳定性判断与计算方法稳定性分析在结构工程中具有重要的意义，它用于评估结构在受力情况下的稳定性和可靠性。
本文将讨论结构的稳定性判断和计算方法，并介绍一些常用的工程实践。
一、稳定性判断方法1. 静力刚度法静力刚度法是最简单且常用的稳定性判断方法之一。
该方法基于结构在稳定状态下，受力平衡和变形满足静力学方程的假设。
根据结构的初始几何形状和受力情况，可以得到结构的初始刚度矩阵。
通过判断结构的刚度矩阵的特征值是否为正，可以确定结构的稳定性。
2. 弹性屈曲分析法弹性屈曲分析法是一种精确的稳定性判断方法，适用于具有复杂几何形状和较大位移的结构。
该方法基于弹性力学原理，通过对结构的弹性刚度矩阵进行特征值分析，得到结构的屈曲荷载和屈曲模式。
如果结构在设计荷载下的实际荷载小于屈曲荷载，那么结构就是稳定的。
3. 极限平衡法极限平衡法是一种基于能量平衡原理的稳定性分析方法。
该方法通过建立稳定状态下结构的能量平衡方程，利用极限状态下的能量变化来判断结构的稳定性。
当结构受到外力作用时，如果能量平衡方程能够满足，那么结构就是稳定的。
否则，结构将失去稳定性。
二、稳定性计算方法1. 弯曲稳定性计算在结构设计中，弯曲稳定性是最常见的稳定性问题之一。
弯曲稳定性计算可以通过欧拉公式进行。
欧拉公式是计算压杆稳定性的经典方法，它可以用来计算弯曲后的截面失稳荷载。
根据欧拉公式，弯曲稳定性计算可以通过截面惯性矩、截面形状和截面材料的参数来进行。
2. 局部稳定性计算除了弯曲稳定性，局部稳定性也是一个重要的考虑因素。
局部稳定性通常涉及到薄弱的结构构件，如薄壁构件和薄板。
局部稳定性计算可以通过截面失稳计算、临界载荷计算和局部屈曲分析来进行。
这些方法可以帮助设计人员确定结构是否足够抵抗局部失稳的力量。
三、工程实践1. 结构稳定性设计在结构设计中，稳定性是一个基本的要求。
设计人员需要根据结构的空间几何形状、荷载情况和材料特性，综合考虑弯曲稳定性和局部稳定性。
工程力学中的结构稳定性与失稳分析
工程力学中的结构稳定性与失稳分析工程力学是研究结构在各种载荷下的力学性能与稳定性的学科，其中结构稳定性与失稳分析是该领域的关键问题之一。
本文将介绍工程力学中的结构稳定性概念，并探讨结构失稳分析的方法和应用。
一、结构稳定性的概念从力学角度来看，结构的稳定性是指在外界作用力下，结构保持不发生形状变化或局部变形的能力。
一个稳定的结构在受到外部荷载时，能够保持原有的形状和静力平衡状态，拥有良好的承载能力。
而结构的失稳则是指结构发生形状变化或局部变形的现象，其承载能力将会大大降低。
结构的稳定性主要由结构本身的几何形状、材料性质和载荷条件所决定。
例如，一个长柱在受到压力时，当荷载作用超过其承载能力时，就会因失稳而发生屈曲。
因此，结构的稳定性分析十分重要，可以帮助工程师评估结构的可靠性，并采取相应的措施来提高结构的稳定性。
二、结构稳定性分析方法结构稳定性分析方法主要包括杆件稳定分析和板壳稳定分析两种。
杆件稳定分析是基于杆件在一个平面内受压的情况下的分析方法，常用于分析纤维材料的稳定性和柱子承载能力。
板壳稳定分析则是基于板壳在一个平面内受压的情况下的分析方法，常用于分析薄板结构的稳定性。
在进行稳定性分析时，我们通常会利用欧拉公式来确定结构的临界荷载，即当荷载超过其临界值时，结构将发生失稳。
欧拉公式描述了杆件的临界荷载与其几何形状和材料性质之间的关系。
对于不同的结构和载荷情况，我们需要根据具体问题选择适当的欧拉公式进行计算。
三、结构失稳分析的应用结构失稳分析在工程领域中有着重要的应用价值。
首先，通过失稳分析可以帮助工程师识别和预防结构的失稳现象，从而保证结构的安全性。
其次，失稳分析还可以用于优化结构设计，提高结构的稳定性和承载能力。
通过调整结构的几何形状和材料性质等因素，可以避免结构失稳，提高其稳定性。
工程力学中结构的失稳还可以引发其他重要问题的研究，例如屈曲承载力和非线性分析等。
屈曲承载力是指结构在临界荷载下发生失稳的能力，研究屈曲承载力可以帮助工程师评估结构的稳定性和承载能力。
通用技术-第一章第三节结构的强度与稳定性(第一课时)
以轨道交通为例，对其轨道结构的强度和稳定性进行检测与评估， 确保列车运行的安全性和稳定性。
04
提高结构强度与稳定性的方 法
材料选择与优化
选用高强度材料
采用高强度钢材、混凝土等材料，以提高结构的 承载能力和稳定性。
优化材料配比
通过调整材料的配比，如混凝土中的水泥、骨料、 水等比例，以达到最佳的强度和稳定性。
结构形式
结构设计
合理的结构设计能够提高结构的强度 和稳定性，避免因受力不均导致结构 破坏。
连接方式
连接方式对结构的整体性有着重要影 响，合理的连接方式可以提高结构的 强度和稳定性。
结构尺寸
结构尺寸的大小直接影响结构的刚度 和稳定性，过大的尺寸可能导致结构 失稳，过小的尺寸则可能使结构过早 破坏。
环境因素
引入增强材料
在结构中加入纤维增强材料，如碳纤维、玻璃纤 维等，以增强结构的抗拉、抗压性能。
结构设计优化
精细化设计
01
采用先进的计算和分析方法，对结构进行精细化设计，优化结
构的受力分布和传力路径。
引入冗余设计
02
通过增加结构中的冗余构件和连接方式，提高结构的可靠性和
稳定性。
考虑环境因素
03
在设计中充分考虑环境因素对结构的影响，如温度、湿度、腐
结构强度通常通过材料的力学性能和结构的几何形状、尺寸、连接方式等因素来体 现。
结构强度是保证结构安全稳定的重要因素之一，也是结构设计时需要考虑的重要指 标。
结构稳定性的定义
结构稳定性是指结构在受到外力 作用时保持其原有平衡状态的能
力。
结构稳定性通常与结构的形状、 尺寸、支撑条件、材料特性等因
素有关。
05
结构与稳定性
探究试验2：搭建茶几A和茶几B，用钩码验证其稳 定性的好坏，并填好试验报告单。
A
B
结论2：结构的稳定性和结构与地面接触所形成 的支撑面的大小有关；其它条件相同的情况下,支撑面 积越大，结构稳定性越好。
注意：支撑面≠接触面
结构的支撑面
结构的接触面
A字形梯为什么载人时能够保持稳定？梯子中间 的拉杆起什么作用？
结论3：结构的稳定性与它的几何形状有关。
想一想：比萨斜塔为什么 斜而不倒？
1
2
3
对于一个静止状态的结构而言，如果重 心所在点的垂线落在结构底面的范围内，就是 稳定的，不会出现倾倒。
三、结构设计时的多元化要求
如何提高这种篮球架的稳定性？
穿高跟鞋往往比穿平底鞋容易摔跤，为什么？
既然如此，为什么还要设计生产高跟鞋？
执教：肖美元 老师
一、结构稳定性的定义
思考
什么是结构的稳定性?
结构的稳定性是指结构在荷载的作用下 维持其原有平衡状态的能力。即受到外力后 恢复原有平衡状态的能力。
2012年9月7日，云南彝良县发生5.7级 地震，造成500多所学校及2万多间房屋不 能正常使用，80多人遇难，直接经济损失 达82.79亿元。
二、影响结构稳定性的因素
探究实验1：两个特制的完全相同的长方体，正放 和倒放，放在同一块木板上，用手轻轻地托起木板， 看哪个长方体先倒？为什么？
结论1：结构稳定性与重心位置的高低有关；其
它条件相同的情况下，重心位置越低，结构稳定性越好。
独角茶几 底座较重,台面较轻
赛 车 底盘很重、很低
想一想：为什么平放的砖比竖放的砖稳定？
四、学以致用
动手动脑： 任 务：搭一个简易Байду номын сангаас结构，把桔子稳稳当
结构稳定性与失稳现象分析
结构稳定性与失稳现象分析结构稳定性是指结构在外界作用下保持平衡的能力，反映了结构抵抗倒塌或变形的能力。
而失稳现象是指当结构受到一定外力作用时，整体或局部部分会发生不稳定的变形或破坏，从而导致结构失去平衡。
在建筑工程中，结构稳定性和失稳现象的分析起着至关重要的作用。
对于一个设计合理的结构来说，其稳定性必须得到有效保证。
本文将从结构稳定性的概念、影响因素以及分析方法等方面进行探讨。
一、结构稳定性的概念结构稳定性是指结构能够在外力作用下保持平衡，不出现倒塌或变形的能力。
在设计结构时，结构的稳定性是一个非常重要的考虑因素。
只有具备良好的稳定性，结构才能够承受预期的荷载，确保安全可靠。
二、结构稳定性的影响因素1. 结构材料特性：结构所采用的材料的强度、韧性等特性将直接影响结构的稳定性。
合理选择和使用材料是保证结构稳定性的基础。
2. 结构几何形状：结构的几何形状对于稳定性有着重要影响。
柱子的截面形状、梁的跨度等都会影响结构的稳定性。
设计时应尽量选择合适的形状来提高结构的稳定性。
3. 外界荷载：结构所受到的外界荷载也是影响稳定性的关键因素。
荷载的大小、作用方向等会直接影响结构的稳定性。
因此，在设计时需要充分考虑各种可能的外界荷载情况。
4. 结构连接方式：结构的连接方式往往能够对其稳定性产生重要影响。
连接的材料、设计方式等都会直接关系到结构的整体稳定性。
三、结构失稳现象的分析方法1. 线性失稳分析：线性失稳分析是一种较为常用的分析方法。
它通过考虑结构在微小扰动下的稳定性，求解线性稳定方程，得到结构的临界荷载。
当外力作用超过临界荷载时，结构将发生失稳。
2. 非线性失稳分析：线性失稳分析的局限性在于只能适用于线性系统。
而在实际工程中，许多结构往往具有非线性特性。
因此，非线性失稳分析方法较为常用。
该方法通过考虑结构的非线性特性，综合处理结构的几何和材料非线性，求解结构的失稳荷载。
3. 细长结构稳定性分析：细长结构的稳定性是一个比较复杂的问题。
建筑结构稳定性与安全性分析
建筑结构稳定性与安全性分析建筑结构的稳定性与安全性是保障建筑物长期使用的重要因素，对于提高建筑物的抗震性、抗风性以及防火性能起到关键的作用。
本文将围绕建筑结构的稳定性与安全性展开讨论。
一、结构稳定性分析结构稳定性是指建筑物在自身负荷和外界作用下不发生倾覆、破坏的能力。
它是建筑物承受荷载与外力作用下的平衡状态，其稳定性主要包括静稳定性和动稳定性两个方面。
静稳定性是指建筑物在外界作用下，各个构件能保持平衡并不会发生倾覆或破坏。
静稳定性的分析往往需要考虑建筑物的几何形状、材料强度以及荷载分布等因素，从而确定结构的受力情况。
静稳定性分析在结构的设计和施工过程中起到至关重要的作用，可以通过计算和模拟等手段来进行。
动稳定性是指建筑物在地震等动力作用下能维持平衡状态，不发生剧烈震动或坍塌。
动稳定性的分析需要考虑建筑物的振动特性、地震作用以及结构的抗震设计等因素。
通过进行模态分析和地震响应分析，可以有效评估建筑物在地震情况下的稳定性，并采取相应的抗震措施。
二、结构安全性分析结构安全性是指建筑物在设计和使用过程中，能够满足相应的工程要求和安全标准，确保建筑物及其使用者的安全。
结构安全性的分析主要包括强度安全性、稳定安全性和耐久性三个方面。
强度安全性是指建筑物能够在正常使用条件下，承受设计荷载而不发生破坏。
强度安全性的评估需要考虑结构的材料特性、构件的尺寸与形状以及施工工艺等因素。
通过进行强度计算和构件性能试验，可以确定结构的强度安全系数，确保建筑物不会发生破坏。
稳定安全性是指建筑物在外界作用下能够稳定运行，不发生失稳或破坏。
稳定安全性的评估需要考虑结构的刚度、屈曲特性以及构件之间的连接等因素。
通过进行稳定分析和结构性能试验，可以确定结构的稳定安全系数，以确保建筑物的长期使用。
耐久性是指建筑物能够在正常使用寿命内，保持良好的使用性能和结构完整性。
耐久性的评估需要考虑建筑物的材料耐久性、环境影响以及维护保养等因素。
通过进行材料测试和结构检测，可以评估建筑物的耐久性，并采取相应的防护措施。
土木工程中的结构稳定性分析与优化
土木工程中的结构稳定性分析与优化结构稳定性是土木工程设计中非常重要的一个方面，它关乎到建筑物在承受各类载荷时能否保持稳定和安全。
土木工程师需对建筑物的结构进行精确的分析和优化，以确保其在各种条件下都能保持结构的稳定。
一、结构稳定性分析结构稳定性分析是对建筑物在受到外力作用时是否能够维持稳定的评估。
为了完成结构稳定性分析，需要考虑以下几个方面的内容：1.1 载荷分析在结构稳定性分析中，首先需要进行载荷分析，即对建筑物所承受的各类力的性质和大小进行评估。
这包括自重、荷载、风荷载、地震力等。
通过计算和模拟，可以得出各个力的大小和作用方向。
1.2 材料性能分析接下来是材料性能分析，即确定所使用的建筑材料的特性。
不同材料的物理性能和力学性能各异，需要调查和测试材料的各项指标，如强度、刚度、稳定性等。
1.3 结构模型建立在结构稳定性分析中，需要建立合适的结构模型。
常用的方法有有限元法、弹性逆分析法等。
结构模型应当真实地反映现实结构的几何形状和材料特性，以便进行稳定性分析。
1.4 稳定性评估最后是稳定性评估，即对结构模型进行力学计算和分析，以确定其在承受各类力时是否能够保持稳定。
评估结果将直接影响到建筑物的结构设计和优化。
二、结构稳定性的优化在进行结构稳定性优化时，需要综合考虑材料的性能、结构的形态和载荷的作用等因素。
下面是一些常见的结构稳定性优化方法：2.1 结构形态设计结构形态设计是通过调整结构的几何形状，使其能够更好地抵抗外力。
常见的形态设计方法包括增加支撑、调整连接方式、优化梁柱配置等。
2.2 材料选择与使用结构材料的选择对于结构的稳定性至关重要。
优化材料的选择、使用合适的强度和刚度等能够有效提高结构的稳定性。
2.3 加强措施在一些特殊情况下，还可以采取加强措施，如加装剪力墙、加厚梁柱、增加预应力锚杆等，来提高结构的稳定性。
2.4 模拟和计算优化现代计算机模拟和优化方法能够帮助工程师更好地进行结构稳定性优化。
结构与稳定性(1)
生活中我们有这样的经验，一个 物体要有三个支撑点才能稳定，如果 只有两个就会倒下。但是，自行车在 骑起来时，却只有两个支撑点，为什 么不会倒下？
例8、分析下列两种自行车能够稳定地停 放在地面上的原因。
分析如上图。叙述略。 思考：自行车如果没有任何支腿，仅靠前后轮的两个触 地点，能否静止不歪倒？骑行时为什么能不歪倒？
“思考”参考答案： 不能。因为前后轮的两个触地点在地面上无 法形成支撑面（支撑面积为0），无法稳定。 骑行时，车处于运动状态，使其稳定性增大。
例11、在深井用桶打水，桶 口边常挂一重物，在水面处 能自动使空桶翻倒来打水。
练习:
(1)在拥挤的公共汽车上已没有座位，你必须站着，而扶手你让 给了旁边的老人，你在公共汽车上要如何才能保持自己的没摔倒？ 人的身体的稳定性取决于支撑面的大小和人体姿势重心的高低， 在一定范围内，两脚分得越开，则重心越低，支撑面变大，越 稳定！ (2)货物应尽量放在船舱里还是甲板上？为什么？ (3) 在我国四川的广汉三星堆出土的器具有许多都是尖底的。 怎么摆放才稳定呢？
可见： 结构的稳定性还和结构体的 运动状态有关。
例7、照相机的支撑架为什么常使用三脚 架而不用其他形状？
答：要使结构稳定，必须要有 支撑面，而要产生支撑面，和 地面至少要有3个触点；同时， 3点决定一平面，可使照相机随 放随稳，不会出现因凸凹不平 而放不稳的现象；三角架是用 料最省、最简单的稳定结构。
苏州的虎丘塔 虎丘塔高47.7米，比意 大利比萨斜塔矮6米；塔 尖偏离中心2.34米，是 比萨塔的一半；虎丘塔 建于961年，比比萨塔早 完工390年。因为地基不 牢，重6000吨的塔便倾 向土堆的一边。
结构与稳定性全解
三角形结构是一种稳定的结构
练习： 1.案例分析：静态自行车是如何保持稳定的（来自本第13页）双脚支撑轻骑车
生活中我们有这样的 经验，一个物体要有 三个支撑点才能稳定， 如果只有两个就会倒 下。但是自行车骑起 来时，却只有两个支 撑点，为什么不会倒 运动状态中与静止状态 下呢？ 自行车的稳定条件不同。
回顾旧识
是指事物的各个组成部分之间的有序 (广义角度） 搭配和排列。
结构
从力学角度来说，结构是指可承受一定力的架 构形态，它可以抵抗能引起形状和大小改变的力。
结 构 无 处 不 在
建设高耸入云的摩天大楼
我们借鉴自然界的结构，让生活环境更赏心悦目。
学生作品
——结构与稳定性
了解影响结构稳定性的主要因素； 能够对日常生活中的简单结构设计， 进行比较合理正确的分析
实验二
让鸡蛋立起来 支撑面 ≠ 接触面
结论：支撑面大小是影响因素之一
因素二：结构与地面接触所形成的支撑面 的大小，支撑面越大越稳定
塔的造型都 是上小底大， 保证与地面 支撑面大， 从而更加稳 定.
验证：
实例一：扎马步两脚要分开
实例二：风扇的底盘
结论：结构的形状也是影响因素之一
因素三：结构的形状不同,其稳定性也 不同,如板凳只有两条腿就不稳定,而不 在同一直线上的三条腿就有较好的稳 定性。
一、 结构与稳定性
定义：结构的稳定性(Stability)是指结构 在荷载的作用下维持其原有平衡状 态的能力。 它是结构的重要性质之 一。
马上行动
静止放置的自行车 落地灯
重力、风力
重力、碰撞
重力、碰撞
支撑面小，重心落到支撑面以 外 底座不够重，重心过高 与地面接触所形成的支撑面较小， 重心偏高
结构与稳定性教案
第二节稳固结构的探析
结构与稳定性
一、【本节教材分析】
本单元内容属于《技术与设计2 》的第一个主题，该主题总的设计思路是：认识结构——探析结构——设计结构——欣赏结构，“结构”和“设计”共同构成本单元两个核心概念。
结构体现了“空间”的概念，而结构的稳定性又是结构的重要性质之一，因此，本节内容在《结构与设计》中起到举足轻重的作用。
所以教材通过马上行动、案例分析、探究、小试验及阅读等手段引导学生理解结构的稳定性、稳定结构的含义，探究影响结构稳定的性主要因素，这样不仅可以使学生对结构的含义有更深的认识，而且也为以后结构的强度、结构的设计等奠定了良好基础。
二、【教学目标】
1．知识与技能：理解结构的稳定性和稳定结构的概念，明确结构在静止或运动状态下稳定条件的不同。
2．过程与方法：能通过演示、案例、技术试验分析影响结构稳定性的主要因素并写出简单试验报告。
3．情感态度与价值观：通过分析讨论、试验等方法得出结论，培养学生的观察、思维能力，主动参与意识，体验学习乐趣。
渗透安全教育、德育教育。
三、【教学重点、难点】
1．重点：通过技术试验，引导学生分析影响结构稳定性的主要因素。
2．难点：理解结构与地面接触所形成支撑面大小与结构稳定性的关系。
利用所学知识分析实际案例。
四、【教学准备】
教学课件、自制教具，学生试验材料等
五、【教学过程】
影响稳定性的因素有重心的位活动一：请挑选合适的器材，通过小小的试验找出：
思考：动态物体是怎么保持稳定的呢？
说明动态物体稳定性的条件与静态物体是不一样的
/index.asp
/gb/index.html 教学反思：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
货车超高载物
结构稳定和重心的关系
支撑面
重心所在点的垂线落在 结构底面的范围内。
想一想： 重心的垂线怎样才不容易落到支撑面外？
因货车超高载物 引发的交通事故
为了您和家人的幸福， 勿超高超重超速行驶！
重心点的垂 线位置，落 在结构底面 的范围内。
比萨斜塔是世界建筑史上的一大奇迹。由于塔身压力过 重和地质松软，南面的地基比北面约低２米。在施工期间 塔身即出现轻微倾斜，随着工程的进度，倾斜度不断增加。 到塔身建到第三层时，可明显看出倾斜，曾一度停工。一 百多年以后，经工程师托马索·皮萨诺精心测量和计算， 证明比萨斜塔虽倾斜，但不会倒塌，使工程继续按原设计 继续施工，直到竣工。
起初迈克尔· 杰克逊以安全带系于腰间来完成这类动作， 因此在他的MV里经常可以看到经典的前倾45度加旋转动 作，到后来这个方法在演唱会中就不现实了。因为系在腰 间的绳索根本不可能在现场表演中安装和拆除，而且还会 限制身体动作，因此他决心发明“反地心吸力鞋”。杰克 逊与两名服饰设计师在特制鞋的鞋跟上，预留一个钩扣位 置。当他需要向前倾斜时，舞台会升起一排钩扣。这时舞 台会制造其他视觉效果吸引观众注意，杰克逊与舞蹈演员 就趁机把鞋跟滑到钩上扣住，再进行前倾表演。当然即便 如此，也离不开杰克逊和其他舞蹈演员刻苦的锻炼，及精 心排练和磨合，离不开强健的背部肌肉和身体平衡控制能 力。
课堂小结
一、结构的稳定性
结构的稳定性是指结构在荷载的作用下维持其原有的平 衡形式的能力。
二、影响结构稳定性的因素
1.结构的几何形状 2.结构支撑面积的大小 3.结构重心的位置
谢谢大家的设计！
不倒翁是一个稳定的 结构吗？为什么？
不稳定结构的应用
不稳定结构的利用
1．倒置的啤酒瓶可以预报地震
2．在打水的桶口边挂一重物，在水面
时能自动翻倒打水。
动态的物体如何保持稳定？
1.摩托车骑起来时，只有两个支 撑点，它为什么不会倾倒呢？ 2.静止状态下陀螺会倾倒，而当它 高速旋转时却可以立起来？
影响结构稳定性的因素之一
结构的几何形状
在不破坏鸭蛋结构的前提下，如何让 一煮熟的鸭蛋竖立在光滑的桌面上呢?
为什么 大坝的 横截面 总是建 成梯形 的？
为什么许多 课桌椅的支撑 脚要做成往外 倾斜的？
区别支撑面积和接触面积
接触面 支撑面
影响结构稳定性的因素之二
结构的支撑面积大小
落地扇为什么 不易倾倒？
站在上海东方明珠塔上俯瞰上海全城，只感觉整个城市成了建 筑师们的积木垒积竞技场。建筑师们的智慧无疑是令人惊叹的。 城市延伸着人类的高度，也把人类聚积在一起。这片钢筋水泥 生就的森林在蔽护人类的同时也在破坏着人类生存的环境。 风和日丽时，在上海东方明珠塔上举目远望，外滩的万国建筑 博览群，南浦大桥，杨浦大桥全部尽收眼底。 是饱览上海全貌 的最佳地。而且上海东方明珠塔上各种陈列也很具有历史和时 代意义！在旋转餐厅里用自助餐虽然感觉有点贵，但却非常值 得!美食美景当前，值得留念终生！
二、影响结构稳定性的因素 1.结构的几何形状 2.结构支撑面积的大小 3.结构重心的位置
想一想:怎样让遮阳伞更稳定?
任务1： 制作一个简易的结构，把鸭蛋稳稳当当的 支撑起来！要求结构的高度不低于10cm。
材料：铁丝、尖嘴钳、鸭蛋。
任务2： 请你用5张扑克牌、一只双面胶和一把 剪刀，制作一个简易的结构。要求至少5 厘米高，并且可以承受一定的重物。
《技术与设计2 》
结构的稳定性
东方明珠电视塔 上海明珠电视塔选用了圆柱体作为基本 建筑线条，主体由三个斜筒立柱，三个 直筒立柱、太空舱、上球体、下球体、 5个小球体、塔座、广场，形成了巨大 的空间框架结构。全塔可供游览的地方 包括：上球体、下球体、环廊、太空仓 等。上球体位于295米处，设有旋转茶 室、餐厅、DISCO舞厅、钢琴酒吧和20 间KTV包房，此外，还建有可容纳1600 人观光平台，其中，观光台是俯瞰上海 前景的最佳场所。
小资料：中国的“比萨斜塔”
辽宁瑞州古塔，现存 塔身高10米，塔身向东 北方向倾斜12度，塔尖 水平位移1.7米。该塔 建成之后虽几经地震与 洪水破坏，却始终斜而 不倒，堪称奇迹。
影响结构稳定性的因素之三
结构的重心位置
迈克尔· 杰克逊经典的45°前倾动作
How do they do it ?
生活科计抗震能力更好 的房屋时需要考虑哪些因素呢？
一、结构的稳定性
二、结构的强度 三、结构的连接
一、结构的稳定性
定义：结构的稳定性是指结构在 荷载的作用下维持其原有的平衡 形式的能力。
结构的稳定性究竟与什么有 关系呢？
摄影棚的摄像机、射灯均为三角架支撑
结构的形状
马上行动
