水锤产生的条件、危害及防护措施

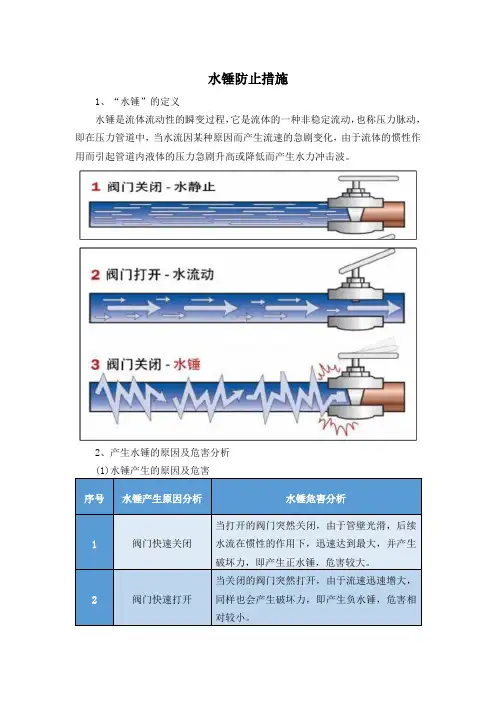

水锤防止措施
水锤防止措施
1、“水锤”的定义
水锤是流体流动性的瞬变过程，它是流体的一种非稳定流动，也称压力脉动，即在压力管道中，当水流因某种原因而产生流速的急剧变化，由于流体的惯性作用而引起管道内液体的压力急剧升高或降低而产生水力冲击波。
2、产生水锤的原因及危害分析
3、停泵水锤产生的危害
系统大，存水量多，停泵时能量聚积大，造成冲击波就越严重。
系统静压水位高，回水管储存的能量越大，一旦水泵突然停止运转，回水管内的水流不会立即停止，在高静压水位的作用下，产生的冲击力就越大。
系统管道的支架设置不合理及管道固定不牢固，造成水力冲击无法在管内消除，从而很容易传到整个管道系统而造成震动，管道的自震频率和产生水锤时的水力冲击频率接近，是系统发生严重水锤现象的原因之一，而系统的自震频率和管道系统安装固定的方法密切相关。
综上所述，由于产生水力脉冲需要空间，开式系统提供了这方面的条件，而闭式系统由于水流一直充满系统，兼之水的不可压缩性，造成冲击波的振幅相对较小，因此开式系统比闭式系统更容易产生水锤，水锤轻则产生噪音、震动，重则造成设备、阀门受损，更严重则造成软接撕裂，管道爆裂。
4、防止“水锤”具体措施。
电磁阀关闭造成的水锤
电磁阀关闭造成的水锤水锤是指管道中由于流体的突然阻塞或关闭而引起的压力冲击现象。
在管道系统中，当电磁阀突然关闭时，会产生水锤效应，给管道和设备带来一定的危害。
本文将介绍电磁阀关闭造成的水锤现象、原因以及相应的解决方法。
一、水锤现象水锤是由于流体的突然阻塞或关闭而引起的压力冲击现象。
当电磁阀突然关闭时，流体在管道中的速度会迅速减慢，而流体的动能会转化为压力能。
这时，管道中的流体会发生压力波动，造成管道内部和设备上的压力剧烈变化，甚至产生冲击力，对管道和设备产生损坏。
二、水锤的原因1. 流体惯性作用：当电磁阀关闭时，流体的速度减慢，流体的惯性会使流体继续向前运动，导致压力增加，引起水锤。
2. 压力波传播：当电磁阀关闭时，管道中的流体会产生压力波，这些压力波会在管道中传播，造成压力的剧烈变化，引起水锤。
3. 管道弹性：管道具有一定的弹性，当电磁阀关闭时，管道的变形会产生反弹力，进而引起水锤。
三、水锤的危害1. 管道破裂：水锤会造成管道内部压力剧烈变化，超过管道的承受能力，导致管道破裂。
2. 设备损坏：水锤会对管道系统中的设备产生冲击力，引起设备的损坏，如阀门的破坏、密封件的损坏等。
3. 噪音和震动：水锤会产生剧烈的压力波动和冲击力，引起管道系统的噪音和震动，给周围环境和设备带来不良影响。
四、水锤的解决方法1. 安装缓冲器：在电磁阀关闭处安装缓冲器，能够吸收压力波动，减轻水锤的影响。
2. 调整关闭方式：合理调整电磁阀的关闭方式，采用缓慢关闭或分段关闭的方式，减少水锤的发生。
3. 使用减压阀：在管道中安装减压阀，能够平衡管道内部的压力，减少水锤的产生。
4. 加装阻尼器：在管道中加装阻尼器，能够吸收压力波动，减缓水锤的冲击力。
5. 增加管道刚度：增加管道的刚度，能够减少管道的变形，降低水锤的发生。
电磁阀关闭造成的水锤是管道系统中常见的问题，对管道和设备都会造成一定的危害。
为了避免水锤的发生，我们可以采取一些措施，如安装缓冲器、调整关闭方式、使用减压阀等，以减轻水锤带来的损害。

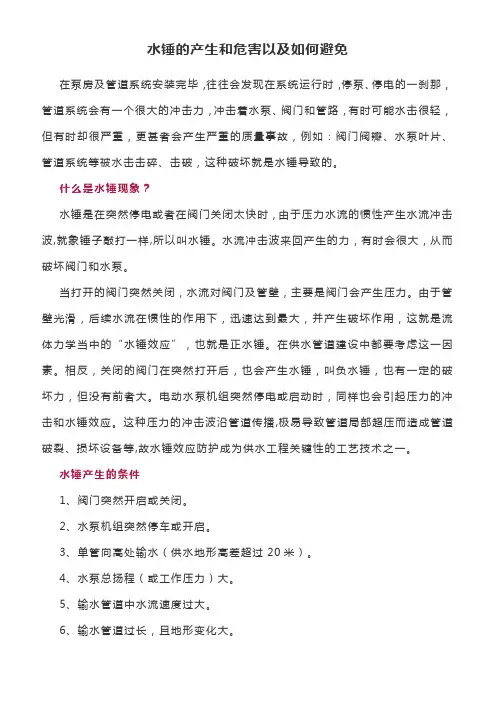

水锤的产生和危害以及如何避免
水锤的产生和危害以及如何避免在泵房及管道系统安装完毕，往往会发现在系统运行时，停泵、停电的一刹那，管道系统会有一个很大的冲击力，冲击着水泵、阀门和管路，有时可能水击很轻，但有时却很严重，更甚者会产生严重的质量事故，例如：阀门阀瓣、水泵叶片、管道系统等被水击击碎、击破，这种破坏就是水锤导致的。
什么是水锤现象？水锤是在突然停电或者在阀门关闭太快时，由于压力水流的惯性产生水流冲击波,就象锤子敲打一样,所以叫水锤。
水流冲击波来回产生的力，有时会很大，从而破坏阀门和水泵。
当打开的阀门突然关闭，水流对阀门及管壁，主要是阀门会产生压力。
由于管壁光滑，后续水流在惯性的作用下，迅速达到最大，并产生破坏作用，这就是流体力学当中的“水锤效应”，也就是正水锤。
在供水管道建设中都要考虑这一因素。
相反，关闭的阀门在突然打开后，也会产生水锤，叫负水锤，也有一定的破坏力，但没有前者大。
电动水泵机组突然停电或启动时，同样也会引起压力的冲击和水锤效应。
这种压力的冲击波沿管道传播,极易导致管道局部超压而造成管道破裂、损坏设备等,故水锤效应防护成为供水工程关键性的工艺技术之一。
水锤产生的条件1、阀门突然开启或关闭。
2、水泵机组突然停车或开启。
3、单管向高处输水（供水地形高差超过20米）。
4、水泵总扬程（或工作压力）大。
5、输水管道中水流速度过大。
6、输水管道过长，且地形变化大。
水锤效应的危害水锤引起的压强升高，可达管道正常工作压强的几倍，甚至几十倍。
这种大幅度的压强波动，对管路系统造成的危害主要有：1、引起管道强烈振动，管道接头断开。
2、破坏阀门，严重的压强过高造成管道爆管，供水管网压力降低。
3、反之，压强过低又会导致管子的瘪塌，还会损坏阀门和固定件。
4、引起水泵反转，破坏泵房内设备或管道，严重的造成泵房淹没，造成人身伤亡等重大事故，影响生产和生活。
水锤消除器水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。
水锤防护措施的设置
定义
缓闭止回阀是指在水锤防护工程 中，通过控制阀门关闭速度来减
轻水锤冲击的设备。
工作原理
缓闭止回阀通常采用活塞式或膜 片式结构，通过调节阀瓣的开启 和关闭速度，使水流缓慢停止，
从而减轻水锤压力。
应用场景
缓闭止回阀常用于水泵出口、水 轮机进口等需要防止水锤冲击的
场合。
调压阀
定义
调压阀是一种可以调节进 口压力的阀门，用于稳定 水泵或管路中的压力波动 。
使用阀门状态传感器和仪表， 对阀门的开关状态进行实时监 测。
06
工程案例分析
案例一：未设置水锤防护措施的后果
01
设备损坏
未设置水锤防护措施会导致水锤现象的产生，引起管道和设备的震动、
噪音和压力波动，长期下来会导致设备疲劳、磨损甚至损坏。
02Βιβλιοθήκη 能耗增加水锤现象会导致泵站和管道系统的能耗增加，影响系统的效率和经济性
记录压力变化，及时 发现异常压力，采取 相应措施。
液位监测
监测水箱或水池中的液位变化， 预防水锤的发生。
记录液位变化，及时发现异常液 位，采取相应措施。
使用液位传感器和仪表，对水箱 或水池中的液位进行实时监测。
阀门状态监测
监测水系统中阀门的开关状态 ，以预防水锤的发生。
记录阀门的开关状态，及时发 现异常状态，采取相应措施。
感谢观看
工作原理
调压阀通过活塞或膜片控 制阀瓣的开启和关闭，使 水泵或管路中的压力保持 稳定。
应用场景
调压阀常用于水泵进口、 水轮机出口等需要稳定压 力的场合。
超压泄压阀
定义
超压泄压阀是一种安全阀，当管道内的压力超过设定值时会自动开 启，释放多余的压力。
工作原理
泵站水击水锤及其防护
2、产生的原因
➢启泵、停泵尤其是在迅速操作阀门使水流速度剧变的情况下。 ➢事故停泵
突然停泵的原因： 1、由于电力系统或电气设备突然发生故障，人为误操作等致使电力
供应突然中断； 2、雨天雷电引起突然断电； 3、水泵机组突然发生机械故障，而使电机过载。由于保护装置的作
用而将电机电源切断；停电。
四、 停泵水击的危害及预防措施
3、停泵水击的预防措施
对于扬程较低的小型泵站可取消逆止阀； 延长阀门的启闭时间，如离心泵在关闭阀门的状态下启动（或停
止），然后逐渐开启（或关闭）出水阀门； 在管路设水锤消除器或安全阀，当产生水击，压力升高时将部分
水放出； 在管路上安装空气室，当阀门关闭时，部分水进入空气室起缓
作用，以减少水击的危害； 在逆止阀两端安装连通管，当突然断电后水倒流时，逆止阀关
闭，从旁路管泄回部分水流，以减弱水击的增压； 采用缓闭式逆止阀，以延长闭阀时间，防止水击。
四、 停泵水击的危害及预防措施
1、水泵出口处有止回阀的情况
管路中的水倒流到一定程度时，止回阀很快关闭，引起压力上升。 （停泵水锤的危害主要是因为水泵出口止回阀的突然关闭引起的。）
突然停泵后，流量、压头、 转数等随时间变化的曲线称 为停泵暂态过程线。 右图是水泵出口处设有止回 阀的某泵站的停泵暂态过程 线。
二、停泵水击产生的过程
泵站水击（水锤）及其防护
学习大纲
水击产生的原因 停泵水击产生的过程 水击引起管道内压力的增值 停泵水击的危害及预防措施
1、几个概念
➢水击（水锤）： 在压力管道中，由于流速的剧烈变化而引起一系列急剧 的压力交替升降的水力冲击现象。 ➢停泵水击（水锤）： 指水泵机组因突然失电或其它原因造成开阀停车时，在 水泵及管路中水流速度发生递变而引起的压力递变现象。

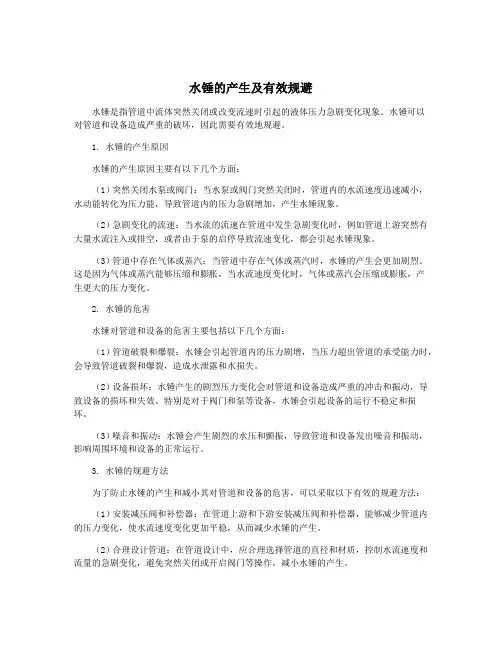

水锤的产生及有效规避
水锤的产生及有效规避水锤是指管道中流体突然关闭或改变流速时引起的液体压力急剧变化现象。
水锤可以对管道和设备造成严重的破坏，因此需要有效地规避。
1. 水锤的产生原因水锤的产生原因主要有以下几个方面：（1）突然关闭水泵或阀门：当水泵或阀门突然关闭时，管道内的水流速度迅速减小，水动能转化为压力能，导致管道内的压力急剧增加，产生水锤现象。
（2）急剧变化的流速：当水流的流速在管道中发生急剧变化时，例如管道上游突然有大量水流注入或排空，或者由于泵的启停导致流速变化，都会引起水锤现象。
（3）管道中存在气体或蒸汽：当管道中存在气体或蒸汽时，水锤的产生会更加剧烈。
这是因为气体或蒸汽能够压缩和膨胀，当水流速度变化时，气体或蒸汽会压缩或膨胀，产生更大的压力变化。
2. 水锤的危害水锤对管道和设备的危害主要包括以下几个方面：（1）管道破裂和爆裂：水锤会引起管道内的压力剧增，当压力超出管道的承受能力时，会导致管道破裂和爆裂，造成水泄露和水损失。
（2）设备损坏：水锤产生的剧烈压力变化会对管道和设备造成严重的冲击和振动，导致设备的损坏和失效。
特别是对于阀门和泵等设备，水锤会引起设备的运行不稳定和损坏。
（3）噪音和振动：水锤会产生剧烈的水压和颤振，导致管道和设备发出噪音和振动，影响周围环境和设备的正常运行。
3. 水锤的规避方法为了防止水锤的产生和减小其对管道和设备的危害，可以采取以下有效的规避方法：（1）安装减压阀和补偿器：在管道上游和下游安装减压阀和补偿器，能够减少管道内的压力变化，使水流速度变化更加平稳，从而减少水锤的产生。
（2）合理设计管道：在管道设计中，应合理选择管道的直径和材质，控制水流速度和流量的急剧变化，避免突然关闭或开启阀门等操作，减小水锤的产生。
（3）采取缓冲措施：在管道末端安装阻尼器或减振器，能够减缓水锤产生的冲击和振动，保护管道和设备的完整和稳定。
（4）减少气体和蒸汽的存在：对于需要排气的管道，应及时采取排气措施，减少管道中的气体和蒸汽含量，降低水锤的强度。
引起供暖管道水锤现象原因分析及预防措施
引起供暖管道水锤现象原因分析及预防措施近年来，随着城市不断发展，供暖管道的使用越来越普遍，但是问题也随之出现。
其中之一便是供暖管道产生的水锤现象。
水锤现象所带来的危害越来越明显，因此深入了解其原因和预防措施就显得尤为重要。
这篇文档将对水锤现象的原因进行分析，并提出预防措施，以期对相关工作者和群众提供帮助。
一、水锤现象的原因1.供水压力不稳定造成水锤电梯式供水系统的压力不稳定，不仅会影响到用户的正常生活用水，还可能会导致供暖管道水锤现象的出现。
因为当管道内的水流动速度突然发生变化时，会引起管道内产生振动，而且管道内水的冲击力也会不断增大。
当水流速度变化到一定程度时，将会产生水锤现象，造成管道的损坏和噪音干扰。
2.管道设计不合理管道的设计不合理也是产生供暖管道水锤现象的一个原因。
如果管道的走向过于弯曲，管道内的水流就会受到阻碍，流速将会发生变化，产生水锤过程中的高水压和低水压等影响。
如果管道的直径过小，水流速度也相应增加，产生的水锤现象也会更加严重。
3.供水管道维护不当管道内存在污垢等物质，会阻碍管道内水的正常流动，导致管道出现水锤现象。
此外，管道的老化和磨损、密封件的损坏等也会影响管道的运行，从而使水锤现象更加严重。
二、预防措施1.管道设计合理合理的管道设计可以降低水流速度的变化，减少水锤现象的发生。
特别是在设计中应避免过于弯曲的走线，并使用适当的直径管道。
2.供水系统压力稳定供暖管道的水来源是否来自电梯式供水系统，时常检查供水压力是是否稳定，如果有发现压力不稳定即时处理。
3.管道维护保养定期清洗和检查管道，除去其中的污垢和杂物，是降低水锤现象的重要手段。
保持管道的完好和清洁，可以有效减少管道内的阻力和水流速度的波动。
4.采用合适的缓冲装置在管道的关键部位，使用缓冲装置，可以有效减轻水锤现象的影响。
常用的缓冲装置有缓冲垫和阀门等，可以满足不同的使用要求。
综上所述，供暖管道水锤现象对供暖工作的影响十分重大，因此灵活应对，处理妥当，遵循配套维护措施，可以有效地降低水锤现象的发生率，确保供暖工作的正常进行，为我们的生活和工作带来更加舒适的环境。
水锤产生的原因危害及预防措施
水锤产生的原因危害及预防措施谈水锤产生原因、危害和预防措施水锤产生原因、我公司施工的绿城千岛湖度假公寓1#楼工程，空调管道中连接风机盘管的不锈钢软接出现多处断裂，造成吊顶泡水的严重后果。
另外杭州金沙港旅游文化村度假用房某楼也发生了给水铜管管件断裂的事故，同样造成了吊顶泡水的严重后果。
这二起事故都造成较大经济损和负面影响，经现场踏勘和相关情况的了解分析，造成这二起事故的原因为“水锤”。
先说说什么叫水锤、产生水锤的原因及其危害：水锤是在突然停泵或者在阀门关闭或打开太快时,由于压力水流的惯性,产生的水流冲击波,由于象锤子敲打一样,所以叫水锤。
水锤产生的原因是：1、阀门突然开启或关闭。
由于管道内壁光滑，水流动自如，当阀门突然关闭，水流对阀门及管壁，主要是阀门会产生一个压力，后续水流在惯性的作用下，使压力迅速达到最大，并产生破坏作用，这是正水锤。
相反，关闭的阀门在突然打开时，也会产生水锤，叫负水锤，也有一定的破坏力，但没有前者大。
2、水泵突然停止或开启。
水泵起动时，在不到1s的时间内，即可从静止状态加速到额定转速，管道内的流量则从零增加到额定流量。
由于流体具有动量和一定程度的可压缩性，所以，流量的急剧变化将在管道内引起压强过压或过低的冲击，以及出现“空化”现象；水泵停止时，管道中的水靠惯性以逐渐减慢的速度继续向用水点流动，然后流速降到零，管道中的水在重力水头作用下，又开始向水泵倒流，速度由零逐渐增大。
由于管道中水的流速变化，从而引起水锤的发生。
3、管道中存在空气。
空气柱在突然降压或升压时会膨胀或压缩推动水柱运动，这样气推水、水推气，形成水锤。
另外管道向高处输水（高差超过20米）；水泵总扬程（或工作压力）大；输水管道中水流速度过大；输水管道过长，且地形变化大也是产生水锤的原因。
水锤引起的压强升高，可达管道正常工作压强的几倍，甚至几十倍。
这种大幅度的压强波动，造成的危害有：1、引起管道强烈振动，产生锤击般噪声，管道接头断开，破坏阀门，严重的造成管道爆裂。
水锤及防护措施
添加标题
定义：高压管网水锤防护技术是指为防止水锤现象对管网系统造成危害高压管网水锤防护技术也在不断发展，未来将更加注重智能化、自动 化技术的应用，提高防护效果和可靠性。
添加标题
常见防护措施：包括安装止回阀、缓闭止回阀等控制阀门，设置调压池、稳压塔等调压设施，以及采用 压力波动控制技术等。
评估方法：通过对比采取防护措施前后的水锤压力变化情况，分析防护措施的有效性。 评估标准：以水锤压力减小幅度、管道振动幅度等指标作为评估依据。 实例分析：选取典型的水锤防护措施应用案例，对其效果进行具体分析和评估。 结论：根据评估结果，总结水锤防护措施的应用效果，提出改进建议和推广价值。
PART FIVE
,
汇报人：
CONTENTS
PART ONE
水锤现象：由于流体压力变化引起的一系列快速的压力波动现象。 产生原因：主要由于流体流速的急剧变化导致。 影响范围：广泛应用于水利、机械、化工等领域。 现象描述：水锤波动的压力变化大，传播速度快，对管路系统产生冲击和破坏。
压力管道中的水流速度发生急剧变化 流体受到阻碍或突然改变流向 管道中存在不稳定的流动状态 管道中存在气体或空气
降低因水锤造成的 水资源浪费，节约 能源，实现可持续 发展。
PART THREE
安装止回阀：防止水锤发生时水流倒流 减小管径：降低水流速度，减少水锤压力 增加管道弹性：吸收部分水锤能量，降低冲击力 安装安全阀：在压力过高时排放部分水，防止水锤发生
安装止回阀：防止水锤发 生时水流倒流
减小管径：降低水流速度， 减少水锤压力
智能化监测技术：利用 传感器和智能算法，实 时监测管道压力、流量 等参数，实现水锤预警 和预防。
预警系统：通过数据分 析，预测可能发生的水 锤情况，及时发出预警 信息，以便采取应对措 施。
水锤及防护措施
第五章 水锤防护措施的经济性 分析
●05
投资成本
实施水锤防护措施的投资成本包括设备购买、 安装和维护等方面。在选择投资方案时，需要 考虑投入的资金和长期维护成本，以确保经济 效益。
效益分析
减少维修费用
提高生产效率
水锤防护措施的实施可以降 低维修费用支出
水锤防护措施能够稳定系统 运行，提高设备利用率
定期检测维护
定期检测管道系统 发现问题并及时修复
记录维护过程
建立维护档案，追踪维护情 况
维护防护设备 确保设备正常运行
人员培训和意识提升
开展水锤防护知识培训
01 让相关人员了解水锤防护的重要性
提高意识水平
02 增强水锤防护意识，减少事故发生的可能性
建立应急预案
03 在发生水锤事故时能够迅速响应和处理
缓冲器
减缓压力冲击 延长系统寿命
节流装置
降低水锤产生 提高系统效率
阀门控制
合理控制流速 避免水锤现象
泄压阀
减小水锤危害 保护管道系统Байду номын сангаас
总结
水锤是管道系统中常见的问题，但通过合理的 防护措施可以有效避免水锤带来的危害。缓冲 器、节流装置、阀门控制和泄压阀等措施的应 用可以保护管道设备，提高系统稳定性，减少 停机维修时间，降低运营成本。
使用方法
安装在管道关键位置 设置警报阈值
优势
精准监测压力变化 及时发现问题
注意事项
定期校准传感器 避免受损
声音检测
分析噪音频谱
01 监测声音频率
应用场景
02 水力工程
优势
03 实时监测
振动检测
监测振幅 分析振动模式
优势 减少设备损耗
水锤防护措施
水锤防护措施什么是水锤？水锤是指在管道中由于流体的突然关闭或改变流速引起的压力波动现象。
这种压力波动会在管道中产生高压冲击，严重时甚至会导致管道破裂，对设备和管道造成严重损害。
水锤的危害水锤产生的冲击力可以造成以下危害：1.设备和管道的破裂：水锤产生的冲击力会超过管道和设备的承受能力，导致破裂和损坏。
2.噪声和振动：水锤过程中产生的压力波动会引发噪声和振动，对人员和设备都造成干扰和危害。
3.泄漏和漏水：水锤会对管道系统产生冲击，可能导致管道连接松动或破裂，引发泄漏和漏水。
水锤防护措施为了避免水锤带来的危害，以下是一些常见的水锤防护措施：1. 安装减压阀和减压水池减压阀和减压水池是常见的水锤防护设备，通过调节流体压力和缓冲冲击力来保护管道系统。
•减压阀：在管道系统中安装减压阀，可以调节流体的压力，避免突然的压力变化引起水锤。
减压阀可以根据实际需要设定压力范围，并通过自动调节阀瓣的开闭来实现压力稳定。
•减压水池：减压水池是一种存储水体的容器，其容积可以根据具体情况进行设计。
当管道中流体的流速突然改变时，减压水池可以吸收冲击力，并保持管道内的压力相对稳定。
2. 安装气垫和减压阀•气垫：在管道系统中安装气垫可以有效缓解水锤带来的冲击力。
气垫通过不可压缩的气体充当缓冲介质，当发生水锤时，气垫可以吸收冲击力，保护管道系统。
•减压阀：减压阀可以在管道系统中减小流速的急剧变化。
在水锤发生的位置或附近安装减压阀，可以限制流速的突变，减少水锤的发生。
3. 增加阀门关闭时间当管道系统中需要关闭阀门时，可以增加阀门关闭的时间，使流体的关闭过程缓慢，减少水锤的发生。
4. 使用软性管道和伸缩接头软性管道和伸缩接头可以吸收和缓冲水锤产生的冲击力，减少管道和设备受损的风险。
软性管道具有一定的弹性，可以吸收部分冲击力，而伸缩接头则可以在管道收缩或伸展时提供一定的灵活性。
5. 定期维护和检测定期维护和检测管道系统的状态非常重要。
定期检查阀门、管道连接、减压阀等设备的工作状态和密封性能，及时发现问题并进行维护和修理，可以有效预防水锤的发生。
水锤的产生及有效规避
水锤的产生及有效规避水锤是指管路中液体在急剧关闭阀门或发生突然变化时，由于液体本身的惯性而产生的压力波动现象。
在管道工程中，水锤的产生会给管道系统带来一定的危害，甚至引发管道破裂，设备损坏，甚至人员伤亡。
对水锤的产生及有效规避显得尤为重要。
本文将就水锤的产生机理、危害以及有效规避方法进行介绍。
一、水锤的产生机理1.1水锤的产生原因在管道系统中，液体流动时具有一定的动能。
而当管道中的阀门或泵突然关闭时，液体的流速和流量会迅速减小或变成零，使得管道内的液体产生急剧的减速。
由于液体本身的惯性作用，会在管道内形成压力波，这种压力波就是水锤。
1.2水锤的形成过程1.3水锤的影响因素水锤会受到多种因素的影响而产生，主要包括管道的材质、管道的长度、管道内液体的流速和流量、阀门和泵的关闭速度等。
管道材质是影响水锤产生的重要因素之一。
根据不同的管道材质，水锤产生的强度和传播速度也会有所不同。
二、水锤的危害2.1管道系统的危害水锤产生后，会在管道系统内形成压力波，导致管道内压力急剧升高。
当压力超过管道系统的承受极限时，容易引发管道破裂或设备损坏的情况。
水锤还会对管道内的阀门、泵和管道连接件等设备产生冲击，加速设备的老化和损坏。
2.2周围环境的影响水锤产生时，会在管道系统周围产生噪音和振动，使得周围环境受到一定的影响。
严重的水锤甚至会导致周围设施和建筑物的损坏，对周围环境造成一定程度的破坏。
2.3安全隐患水锤产生后，管道系统内的压力波会对设备和人员造成威胁。
特别是在关闭大口径阀门或泵时，水锤产生的压力波会更加剧烈，对人员安全构成较大的危害。
三、水锤的有效规避方法3.1合理规划管道系统在设计管道系统时，应考虑到管道内液体流动的基本原理，选择合适的管道材质、管道长度和阀门布置等因素，以减小水锤的产生概率。
在布置阀门和泵时，也应考虑到液体流速、流量和关闭速度，合理设置缓冲和消能装置。
3.2安装水锤消能装置为了规避水锤的产生，可以在管道系统中安装专门的水锤消能装置，如减压阀、减振器、缓冲罐等设备，来减缓水锤的压力波传播速度，减小水锤对管道设备的冲击力，保护设备和人员的安全。
水锤及防护措施
水锤及防护措 施
目录
01. 水锤现象 02. 水锤防护措施 03. 水锤防护案例
水锤现象
点击此处添加正文，文字是您思想的提炼，为了演示 发布的良好效果，请言简意赅的阐述您的观点。
#2023
水锤产生的原因
01
阀门突然 关闭或开 启
02
管道中水 流速度突 然变化
03
水泵突然 停止或启 动
01
02
03
04
水锤的预防
01
合理设计管道 系统，避免急 弯、急缩等容 易产生水锤现 象的部位。
02
采用缓闭式阀 门，减缓水流 速度，降低水 锤压力。
03
安装水锤消除 器，通过泄压、 缓冲等方式消 除水锤现象。
04
定期检查和维 护管道系统， 确保管道、阀 门等设备的完 好性。
水锤防护措施
点击此处添加正文，文字是您思想的提炼，为了演示 发布的良好效果，请言简意赅的阐述您的观点。
02
安装位置：安装在容易产生水锤的管道上
03
安装方法：按照产品说明书进行安装
04
维护保养：定期检查和更换泄压阀和缓冲阀、安全阀等
设备，降低水锤压力
03
合理布置管道，避免急
弯和直角转弯
02
采用柔性连接，降低管
道振动和噪音
01
合理选择管径和壁厚，
避免过大或过小
#2023
控制阀门开关速度
01
01
控制阀门开关速度可以减少水锤 现象的发生
02
02
采用缓闭式阀门可以降低水锤压 力
03
03
采用快速关闭阀门可以减少水锤 现象的影响
04
水锤的产生条件和预防
水锤产生的条件 1.阀门突然开启或关闭；2.水泵机组突然停车或开启；3.单管向高处输水（供水地形高差超过20米）；4.水泵总扬程（或工作压力）大；5.输水管道中水流速度过大；6.输水管道过长，且地形变化大。
7.若气液两相管道存液，则运行管道前阀门急速开启则更加危险。
水锤效应的危害水锤引起的压强升高，可达管道正常工作压强的几倍甚至几十倍。
这种大幅度的压强波动，对管路系统造成的危害主要有：1.引起管道强烈振动，管道接头断开；2.破坏阀门，严重的压强过高造成管道爆管，供水管网压力降低；3.压强过低导致管子的瘪塌，还会损坏阀门和固定件；4.引起水泵反转，破坏泵房内设备或管道，严重的造成泵房淹没，造成人身伤亡等重大事故，影响生产和生活。
消除或减轻水锤的防护措施 1.降低输水管线的流速，可在一定程度上降低水锤压力，但会增大输水管管径，增加工程投资。
输水管线布置时应考虑尽量避免出现驼峰或坡度剧变。
减少输水管道长度，管线越长，停泵水锤值越大。
由一个泵站变两个泵站，用吸水井把两个泵站衔接起来。
停泵水锤的大小主要与泵房的几何扬程有关，几何扬程愈高，停泵水锤值也愈大。
因此，应根据当地实际情况选用合理的水泵扬程。
事故停泵后，应待止回阀后管道充满水再启动水泵。
启泵时水泵出口阀门不要全开，否则会产生很大的水冲击。
很多泵站的重大水锤事故多在这种情况下产生。
2.设置水锤消除装置（1）采用恒压控制技术采用PLC自动控制系统，对机泵进行变频调速控制，对整个供水泵房系统操作实行自动控制。
由于供水管网压力随着工况的变化而不断变化，系统运行过程中经常出现低压或超压现象，容易产生水锤，导致对管道和设备的破坏。
通过对管网压力的检测，反馈控制水泵的开、停和转速调节，控制流量，进而使压力维持一定水平，可以通过控制微机设定机泵供水压力，保持恒压供水，避免了过大的压力波动，使产生水锤的概率减小。
（2）安装水锤消除器该设备主要防止停泵水锤，一般安装在水泵出口管道附近，利用管道本身的压力为动力来实现低压自动动作，即当管道中的压力低于设定保护值时，排水口会自动打开放水泄压，以平衡局部管道的压力，防止水锤对设备和管道的冲击，消除器一般可分为机械式和液压式两种，机械式消除器动作后由人工恢复，液压式消除器可自动复位。
水锤的危害及预防
水锤的危害及预防在压力管道中，由于某种外界原因（如阀门突然关闭或开启，水泵机组突然停车等），使得水的流速突然变化，从而引起压强急剧升高和降低的交替变化，这种水力现象称为水锤，也称水击。
一、水锤的危害水锤引起的压强升高，可达管道正常工作压强的几倍，甚至几十倍。
这种大幅度的压强波动，造成的危害有：1、引起管道强烈振动，管道接头断开，破坏阀门，严重的造成管道爆管，沿途房屋渍水，供水管网压力降低。
2、引起水泵反转，破坏泵房内设备或管道，严重的造成泵房淹没。
3、造成人身伤亡等重大事故，影响生产和生活。
二、水锤产生的条件1、阀门突然开启或关闭。
2、水泵机组突然停车或开启。
3、单管向高处输水（供水地形高差超过20米）；4、水泵总扬程（或工作压力）大；5、输水管道中水流速度过大；6、输水管道过长，且地形变化大。
三、水锤的预防措施㈠开（关）阀水锤1、开关水锤有直接水锤和间接水锤，延长开阀和关阀的时间，可避免产生直接水锤。
2、离心泵、混流泵应在阀门关至15%—30%时而不是全关时停泵，这样可以降低水泵出口压力，防止水泵振动及延长阀门使用寿命。
对于轴流泵在泵出口一般不应设阀门。
㈡启泵水锤1、排除管道空气，使管道充满水后再开启水泵。
凡是长距离输水管道的隆起处各点应设置自动排气阀或设置充水设施。
2、当水泵必须在空管启动时，可采用分阶段开阀启泵方式。
⑴先将水泵出口阀门打开15%—30%（蝶阀可先开150—300），管道上其余阀门全部开启。
⑵然后启动水泵。
⑶待管道充满水后再将水泵出水口阀门全开或开到所需的角度。
3、设有止回阀的水泵⑴在止回阀前设自动排气阀。
⑵在止回处设旁通阀。
⑶事故停泵后，应待止回阀后管道充满水再启动水泵。
⑷启泵时水泵出口阀门不要全开，否则会产生很大的水冲击。
据调查分析国内几个泵站的重大水锤事故多在这种情况下产生。
㈢停泵水锤给水管中的水在断电后的最初瞬间，主要靠惯性以逐渐减慢的速度继续向水池方向流动，然后流速降到零。
水锤的产生及有效规避
水锤的产生及有效规避水锤是一种由于液体管道内的流动突然改变引起的瞬态过程。
当液体由于某种原因突然停止或急剧减速时，管道内的液体惯性使液体继续向前运动，直到遇到阻碍物才会停止。
这种液体的突然停止或急剧减速会引起压力波，使管道内产生很大的压力和冲击力，导致管道墙体受到损伤，设备和管道失效，甚至可能危及人员安全。
水锤的产生原因主要有三种：1. 阀门的突然关闭。
2. 泵的突然停止。
3. 其他管道突然改变的原因，如突发的管道爆炸等。
有效规避水锤的方法主要有以下几种：1. 合理设计管道系统。
合理设计管道系统是规避水锤的最有效方法。
在设计管道系统时，应尽量减小管道的波动和管道内流体的惯性力。
水锤问题的解决方案通常包括减缓流体的速度，改变管道材料或加厚管道壁厚度，或者采用波纹式管道来减少惯性力。
2. 安装减压器和减震器。
安装减压器和减震器是一种有效的防止水锤的方法。
减压器可以将流量控制到一个安全的范围内，从而减少管道内的液体惯性。
减震器可以减少管道内的振动和噪音。
安装减压阀和缓冲器可以有效地控制管道内的液体压力和流量，从而减少水锤的可能性。
减压阀可以控制管道内的液体压力，从而有效减少水锤的发生。
缓冲器则可以吸收管道内的压力波，从而减少水锤的影响。
4. 管道内设置气垫和减震垫。
5. 定期维护管道系统。
定期维护管道系统可以有效地预防水锤的发生。
在维护管道系统时，应及时检查管道系统的运行状态，并定期更换陈旧的管道设备和部件，以确保管道系统的安全和稳定运行。
总之，水锤是一种常见的管道问题，可以通过合理设计管道系统、安装减压器和减震器、设置气垫和减震垫以及定期维护管道系统等方法有效地规避和控制。
通过采取合适的防护措施，我们可以确保管道系统的安全和稳定运行，为我们的生产和生活带来更多的便利和安全保障。
水箱水锤效应
水箱水锤效应水箱水锤效应是指在供水系统中，当阀门突然关闭时，流动水的动能转化为压力能，导致管道中产生压力冲击波，从而引发的一系列问题。
本文将从水锤产生原因、影响因素、预防措施等方面探讨水箱水锤效应。
一、水锤产生原因水锤是由于供水管网中流体动能突然转化为压力能而产生的，其主要原因是阀门的突然关闭。
当阀门关闭时，流动的水无法立即停止，会产生反向压力，使管道内的水质量不断变化，从而导致水锤效应。
二、影响因素1. 阀门关闭速度：阀门关闭速度越快，水锤效应越明显。
2. 管道材料和直径：管道材料和直径会影响水锤效应的强度和传播速度。
3. 管道长度：管道长度越长，水锤效应越严重。
4. 管道中的空气：管道中存在空气可以减缓水锤效应。
三、水锤的危害1. 管道破裂：水锤效应会造成管道内部压力急剧增加，长时间的水锤效应可能导致管道破裂。
2. 设备损坏：水锤效应会对设备造成冲击，使设备受损或失效，增加设备维护成本。
3. 噪音污染：水锤效应会产生巨大的冲击声，给居民生活带来噪音污染。
四、预防措施1. 使用减压阀和缓冲器：在管道中安装减压阀和缓冲器可以减缓水锤效应的产生。
2. 控制阀门关闭速度：合理控制阀门关闭速度，避免过快关闭。
3. 确保管道稳定：合理设计管道系统，避免管道过长或曲折，减少水锤效应的发生。
4. 排除空气：定期排除管道中的空气，减少水锤效应。
五、水锤实例分析某小区供水管道在维修过程中，由于阀门关闭过快，导致水锤效应产生。
结果造成一处管道破裂，给小区居民带来不便。
经过分析，发现管道中的减压阀失效，导致阀门关闭速度过快，进而引发了水锤效应。
为了解决这一问题，小区管理部门采取了以下措施：更换了失效的减压阀，增加了缓冲器的数量，并定期排除管道中的空气。
经过一段时间的运行，发现水锤效应明显减轻，居民的供水质量也得到了保障。
六、结论水箱水锤效应是供水系统中常见的问题，它会对管道和设备造成损坏，给居民生活带来不便。
为了减少水锤效应的发生，我们可以采取一系列的预防措施，如控制阀门关闭速度、安装减压阀和缓冲器等。
关于水锤效应的参考文献
关于水锤效应的参考文献1 水锤现象的定义水锤，是指液体流动中由于其动量变化引起的压力冲击波。
由于水具有压缩性较小的特点，当管道中的液体流动速度突然发生变化时，液体流动的动能将不能立即得到消耗，导致管道内的压力骤增，形成水锤现象。
2 水锤产生的原因水锤现象是由于管道中的液体流动发生变化而引起的。
在管道流动过程中，由于管道设计不合理、泵的启动和停止等会导致液体流动发生变化，液体的动量也随之变化。
当管道中的液体流速变化过快时，液体流动的动能不能在短时间内完全转化为压力能，而是在管道中快速累积，形成压力冲击波，从而引起水锤现象。
3 水锤带来的危害水锤现象会给流体输送带来一定的危害，包括管道压力突然骤增，引起管道爆裂、阀门关闭不严密、管道噪音增大等问题。
此外，如果水锤现象发生在液压设备中，还会导致设备的损坏，缩短液压元件的使用寿命。
4 预防水锤的措施为了预防水锤现象的发生，我们可以采取以下措施：增加流道的缓冲容积，改善管道设计；在停止高速流动时，采用减速阀和衰减器进行缓冲，尽量减少液体流动速度的瞬间变化。
此外，可以在管道末端装置缓冲水封和空气罐等装置，以减少水锤现象发生的影响。
5 水锤效应的应用虽然水锤现象带来了很多危害，但是在某些情况下，我们也可以利用这种现象来进行实际应用。
例如，在水锤现象的控制中，可以利用液动缓存器的原理来有效控制水锤现象的发生；在采矿中，利用水锤现象来进行石材的开采；在水力发电中，通过合理配置管道、阀门的位置和控制水压的大小来利用水锤现象，提高水能利用率等。
参考文献：1. 张清华. 水力学[M]. 北京: 清华大学出版社, 2011.2. 莫河平. 机械原理(第2版)[M]. 北京: 机械工业出版社, 2014.3. 邓静波, 郑国平. 电压互感器用缓动油压技术研究[J]. 传动技术, 2001, 25(1): 52-53.。
水锤防护措施的设置课件
在施工过程中，应严格遵守相关规范 和标准，确保施工质量符合要求。
定期对设备进行检查和维护，确保其正常运行
制定定期检查和维护计划，对 设备进行定期检查和维护。
在检查过程中，应注意观察设 备的运行状况，及时发现并处 理潜在的问题。
在维护过程中，应对设备进行 清洁、润滑、紧固等操作，确 保其正常运行。
在使用过程中注意观察和记录数据，及时发现问题并进行 处理
智能化发展
随着科技的不断进步，水锤防护 措施将向智能化方向发展，通过 引入先进的传感技术和数据分析 技术，实现对水锤现象的实时监
测和预警。
多样化防护措施
针对不同类型的水锤现象，将开 发出更多种类的水锤防护措施，
以满足不同管网系统的需求。
绿色环保
未来水锤防护措施将更加注重环 保和节能，采用环保材料和节能
水锤的冲击力可能超过管道的承受能力， 导致管道破裂，从而造成水患和维修困难 。
设备损坏
水压不稳
水锤对阀门、泵等设备也会产生冲击力， 可能会导致设备的损坏，增加维修成本。
水锤现象会导致水压出现不稳定的波动， 影响用户的正常用水。
02
水锤防护措施的重要性
保障管网系统安全稳定运行
水锤发生时会对管网系统产生冲击和振动，可能造成管道破 裂、阀门损坏等问题，影响整个系统的安全稳定运行。采取 水锤防护措施可以有效减轻和避免水锤对管网系统的损害， 保障系统的正常运行。
01
02
03
保障管网系统安全
水锤防护措施能够有效地 防止水锤现象对管网系统 造成的破坏，保障管网系 统的安全稳定运行。
提高ห้องสมุดไป่ตู้水效率
通过合理设置水锤防护措 施，可以减少水锤对供水 设备的影响，提高供水效 率。
水锤的工作原理
水锤的工作原理水锤是指在液体流动管道中，当管道中的液体流动突然停止或改变时，液体惯性作用产生的冲击波。
这种冲击波会导致管道产生压力冲击，从而对管道和相关设备造成损坏。
水锤现象在日常生活和工业生产中频繁发生，对我们的生活和社会都有一定的影响。
本文将详细介绍水锤的工作原理，包括形成过程、产生原因以及可能带来的危害，并提出一些预防措施。
一、水锤形成过程1. 流体管道中的液体流动突然停止或改变方向；2. 液体的运动状态由流动变为静止，导致液体惯性作用产生；3. 惯性作用产生的冲击波在管道中传播；4. 冲击波反复反射，形成连续的压力波。
二、水锤的产生原因1. 阀门或闸门的突然关闭：阀门或闸门的关闭速度过快，液体无法迅速停止流动，导致产生水锤；2. 泵的突然停止运行：泵的停机速度过快，泵内的液体惯性作用产生冲击波，引发水锤；3. 压力传感器的突然故障：压力传感器故障使得控制系统无法及时调整管道中的液体流量，导致水锤现象；4. 管道设计不合理：管道设计中的过渡段、弯管过多等因素，可能导致流体流动的突变，促使水锤产生。
三、水锤可能带来的危害1. 管道震动和噪音：水锤时管道会受到冲击力的作用，产生震动和噪音，给生活和工作带来不便；2. 管道损坏和破裂：水锤会产生大量的冲击力，对管道和连接件造成损坏或破裂，引发泄漏事故；3. 设备故障和失效：水锤可能导致设备过载、轴承损坏、密封失效等问题，短期或长期会减少设备寿命；4. 能源浪费：由于水锤会产生大量的能量损失，导致系统能源的浪费。
四、预防水锤的措施1. 合理设计管道：管道设计中应避免急转弯、过渡段过长等问题，减小液体流动的突变，降低水锤的发生概率；2. 安装缓冲装置：在流体管道中设置缓冲罐、减压阀等缓冲装置，减小水锤的冲击力；3. 控制阀门和闸门的关闭速度：关闭阀门或闸门时，控制关闭速度，减少液体停止流动时的惯性作用；4. 检修设备传感器：定期检修和维护压力传感器等设备，确保其正常工作，及时调整管道中的液体流量；5. 实施流量控制：通过控制系统实时监测和控制管道内的液体流量，避免水锤的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水锤产生的条件、危害及防护措施
水锤简介
水锤又称水击。
是指水或其他液体输送过程中，由于阀门突然开关、水泵骤然启停等原因，流速突然变化且压强大幅波动的现象。
说的通俗些：突然停电或阀门关闭太快，由于压力水流的惯性，产生水流冲击波，就象锤子敲打一样，我们称之为水锤。
供水管道壁光滑，后续水流在惯性的“帮凶”下，水力迅速达到最大，所以容易造成破坏作用（如破坏阀门和水泵等），这就是水力学中的“水锤效应”，也叫正水锤；相反，阀门或水泵突然开启，也会产生水锤效应，叫负水锤。
这种大幅波动的压力冲击波，极易导致管道因局部超压而破裂、损坏设备等。
所以水锤效应防护是供水管道工程设计施工中必须要考虑的关键因素。
水锤产生的条件
1、阀门突然开启或关闭；
2、水泵机组突然停车或开启；
3、单管向高处输水（供水地形高差超过20米）；
4、水泵总扬程（或工作压力）大；
5、输水管道中水流速度过大；
6、输水管道过长，且地形变化大。
7、不规范的施工是给水管道工程存在的隐患
7.1如三通、弯头、异径管等节点的水泥止推墩制作不符合要求。
水锤效应的危害
水锤引起的压强升高，可达管道正常工作压强的几倍，甚至几十倍。
这种大幅度的压强波动，对管路系统造成的危害主要有：
1、引起管道强烈振动，管道接头断开；
2、破坏阀门，严重的压强过高造成管道爆管，供水管网压力降低；
3、反之，压强过低又会导致管子的瘪塌，还会损坏阀门和固定件；
4、引起水泵反转，破坏泵房内设备或管道，严重的造成泵房淹没，造成人身伤亡等重大事故，影响生产和生活。
消除或减轻水锤的防护措施
对于水锤的防护措施很多，但需根据水锤可能产生的原因，采取不同的措施。
1、降低输水管线的流速，可在一定程度上降低水锤压力，但会增大输水管管径，增加工程投资。
输水管线布置时应考虑尽量避免出现驼峰或坡度剧变减少输水管道长度，管线愈长，停泵水锤值愈大。
由一个泵站变两个泵站，用吸水井把两个泵站衔接起来。
停泵水锤的大小主要与泵房的几何扬程有关，几何扬程愈高，停泵水锤值也愈大。
因此，应根据当地实际情况选用合理的水泵扬程。
事故停泵后，应待止回阀后管道充满水再启动水泵。
启泵时水泵出口阀门不要全开，否则会产生很大的水冲击。
很多泵站的重大水锤事故多在这种情况下产生。
停泵水锤
所谓停泵水锤是指突然断电或其他原因造成开阀停车时，在水泵和压力管道中由于流速的突然变化而引起压力升降的水力冲击现象。
例如电力系统或电器设备发生故障、水泵机组偶发故障等原因，都可能发生离心泵开阀停车，从而引发停泵水锤。
停泵水锤的最高压力可达正常工作压力的200%，甚至更高可以使管道及设备击毁，一般事故造成“跑水”、停水；严重事故造成泵房被淹、设备损坏、设施被毁，甚至于造成人身伤亡
事故。
2、设置水锤消除装置
（1）采用恒压控制技术：
采用PLC自动控制系统，对机泵进行变频调速控制，对整个供水泵房系统操作实行自动控制。
由于供水管网压力随着工况的变化而不断变化，系统运行过程中经常出现低压或超压现象，容易产生水锤，导致对管道和设备的破坏，采用PLC自动控制系统，通过对管网压力的检测，反馈控制水泵的开、停和转速调节，控制流量，进而使压力维持一定水平，可以通过控制微机设定机泵供水压力，保持恒压供水，避免了过大的压力波动，使产生水锤的概率减小。
（2）安装水锤消除器
该设备主要防止停泵水锤，一般安装在水泵出口管道附近，利用管道本身的压力为动力来实现低压自动动作，即当管道中的压力低于设定保护值时，排水口会自动打开放水泄压，以平衡局部管道的压力，防止水锤对设备和管道的冲击，消除器一般可分为机械式和液压式两种，机械式消除器动作后由人工恢复，液压式消除器可自动复位。
（3）在大口径的水泵出水管上安装缓闭止回阀
可有效的消除停泵水锤，但因阀门动作时有一定的水量倒流，吸水井须有溢流管。
缓闭止回阀有重锤式和蓄能式两种。
这种阀门可以根据需要在一定范围内对阀门关闭时间进行调整(欢迎关注:泵管家)。
一般在停电后3～7 s内阀门关闭70％～80％，剩余20％～30％的关闭时间则根据水泵和管路的情况调节，一般在10～30 s范围。
值得注意的是，当管路中存在驼峰而发生弥合水锤时，缓闭止回阀的作用就十分有限.
（4）设置单向调压塔
在泵站附近或管道的适当位置修建，单向调压塔的高度低于该处的管道压力。
当管道内压力低于塔内水位时，调压塔向管道补水，防止水柱拉断，避免弥合水锤。
但其对停泵水锤以外的水锤如关阀水锤的降压作用有限。
此外单向调压塔采用的单向阀的性能要绝对可靠，一旦该阀门失灵，可能导致发生较大的水锤。
（5）在泵站内设置旁通管（阀）
在泵系统正常运行时，由于水泵压水侧水压高于吸水侧的水压，止回阀关闭。
当事故断电突然停泵后，水泵站出口处压力急剧降低，而吸水侧压力则猛升。
在此差压下，吸水总管中的瞬态高压水即推开止回阀阀板流向压水总管的瞬态低压水，并使该处低水压有所升高；另一方面，使水泵吸水侧的水锤升压也得到降低。
这样一来，水泵站两侧的水锤升、降压都得到控制，从而有效地减少和防止了水锤危害。
（6）设置多级止回阀
在较长的输水管路中，增设一个或多个止回阀，把输水管划分成几段，每段上均设止回阀。
当水锤过程中输水管中水倒流时，各止回阀相继关闭把回冲水流分成数段，由于每段输水管（或回冲水流段）内静水压头相当小，从而降低了水锤升压。
此项防护措施，可有效的用于几何供水高差很大的情况；但不能消除水柱分离的可能性。
其最大的缺点是：正常运行时水泵电耗增大、供水成本提高。
