铜管壁厚确定

空调铜管管径要求：选择标准、配管类

别、壁厚计算公式

[ 关键词：铜管发表日期：2012-11-22 11:55:50 ]

空调铜管管径要求：设计选择标准、配管的类别、壁厚的计算公式、铜管的选择参数及允许值。

1 编制目的：

a. 介绍各种不同设计压力下冷媒系统配管壁厚选择计算方法和选择方法；

b. 防止开发人员在进行管组设计选型时出现错误，造成批量问题。

2 参考资料：

引用文献：JIS B 8607 冷媒用喇叭口（flare）铜管以及焊接管（brazing）弯头 JIS H 3300 铜以及铜合金无接缝管专家资料配管壁厚设计基准B-010 GB/T1804 制冷铜配管标准

3 适用的范围

这个设计选择标准，是针对一般的冷媒配管用铜管种类、尺寸以及允许偏差而做的规定。另外，也适用于工厂组装品内部的冷媒配管。 (注) JIS B 8607 冷媒用喇叭口（flare）铜管以及焊接管（brazing）弯头，“工厂组装品内部的冷媒配管也是依照这个”来规定的。

4 配管的类别

配管的类别、根据最高使用压力(设计压力)来区分第1 种、第2 种以及第3 种。第1 种：相当于R22(包括R407C, R404A, R507A)的设计压力(3.45MPa) 第2 种：相当于R410A 的设计压力(4.15MPa) 第3 种：(4.7MPa)用

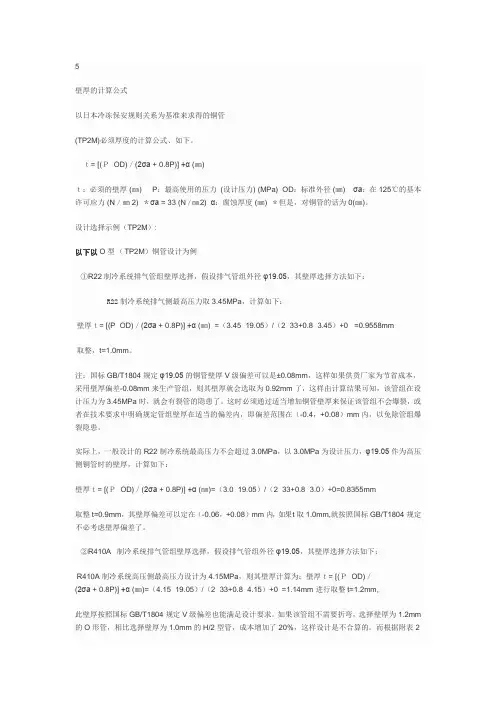

5 壁厚的计算公式

以日本冷冻保安规则关系为基准来求得的铜管(TP2M)必须厚度的计算公式、如下。ｔ= [(Ｐ×OD)／(2σ a + 0.8P)] +α (㎜) ｔ：必须的壁厚 (㎜) P：最高使用的压力(设计压力) (MPa) OD：标准外径 (㎜) σ a：在125℃的基本许可应力 (N／㎜2) ＊σ a = 33 (N／㎜2) α：腐蚀厚度 (㎜) ＊但是，对铜管的话为0(㎜)。设计选择示例（TP2M）:以下以O 型（TP2M）铜管设计为例①R22 制冷系统排气管组壁厚选择，假设排气管组外径φ 19.05，其壁厚选择方法如下： R22 制冷系统排气侧最高压力取3.45MPa，计算如下：壁厚ｔ= [(P ×OD)／(2σ a + 0.8P)] +α (㎜) =（3.45×19.05）/（2×33+0.8×3.45）+0 =0.9558mm 取整，t=1.0mm。注：国标GB/T1804 规定φ 19.05 的铜管壁厚V 级偏差可以是±0.08mm，这样如果供货厂家为节省成本，采用壁厚偏差-0.08mm 来

生产管组，则其壁厚就会选取为0.92mm 了，这样由计算结果可知，该管组在设计压力为3.45MPa 时，就会有裂管的隐患了。这时必须通过适当增加铜管壁厚

来保证该管组不会爆裂，或者在技术要求中明确规定管组壁厚在适当的偏差内，即偏差范围在（-0.4，+0.08）mm 内，以免除管组爆裂隐患。

实际上，一般设计的R22 制冷系统最高压力不会超过3.0MPa，以3.0MPa 为设计压力，φ 19.05 作为高压侧铜管时的壁厚，计算如下：壁厚ｔ= [(Ｐ×OD)／(2σ a + 0.8P)] +α (㎜) =（3.0×19.05）/（2×33+0.8×3.0）+0

=0.8355mm 取整t=0.9mm，其壁厚偏差可以定在（-0.06，+0.08）mm 内，如果t 取1.0mm,就按照国标 GB/T1804 规定不必考虑壁厚偏差了。②R410A 制冷系统排气管组壁厚选择，假设排气管组外径φ 19.05，其壁厚选择方法如下： R410A 制冷系统高压侧最高压力设计为4.15MPa，则其壁厚计算为：壁厚ｔ= [(Ｐ×OD)／(2σ a + 0.8P)] +α (㎜) =（4.15×19.05）/（2×33+0.8×4.15）+0 =1.14mm 进行取整t=1.2mm,此壁厚按照国标GB/T1804 规定V 级偏差也能满足

设计要求。如果该管组不需要折弯，选择壁厚为1.2mm 的O 形管，相比选择壁厚为1.0mm 的H/2 型管，成本增加了 20%，这样设计是不合算的。而根据附表

2 可以知道采用H/2（TP2Y）铜管，壁厚为1.0mm 时，其耐压可达到6.684MPa，完成符合设计压力的要求，因此这种情况下应该选择壁厚为 1.0mm 的H/2（TP2Y）铜管。

也可以根据公式计算，H/2（TP2Y）铜管承受4.15Mpa 的压力时，需要的壁厚是t=0.584mm。所以选择壁厚为1.0mm 的H/2（TP2Y）铜管是完全符合4.15Mpa 的设计压力要求的，只可惜 H/2（TP2Y）型铜管都不能折弯。通过此例，我们就可以知道为何一些空调厂家关于R410A 多联机的技术资料里面，为何在配管

选择表中会有“φ 19.05 的铜管若为盘管时壁厚应选择1.1mm（直管壁厚选择1.0mm ）”了。实际应用中，在T1 工况下，R410A 变频系统全年运行时的高

压压力绝大部分时间在3.65Mpa 以下。以3.65Mpa 为计算依据，则其壁厚

t=1.0mm，但只能允许正偏差，这时应该在技术要求中注明壁厚偏差要求。考虑到安全方面的因素，设计时最好还是以极限压力作为计算依据。

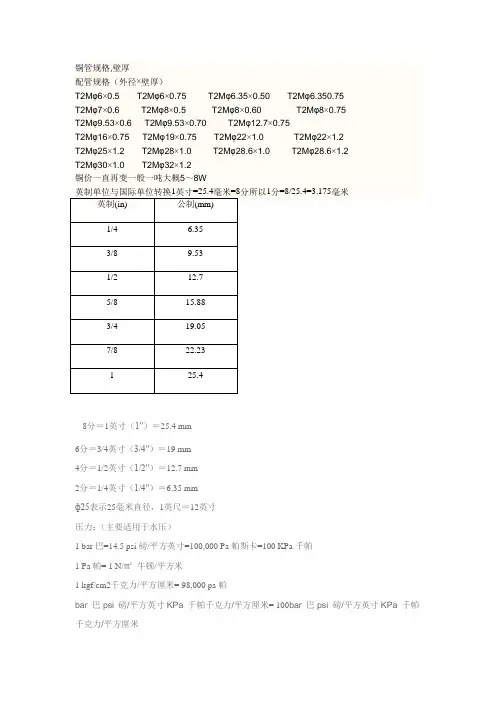

6 一般冷媒配管用铜管的选择参数及允许值：

6-1 附表１：O 以及OL 材料（TP2M 型，工程上也称盘管）注：标准外径φ 10.00 ㎜以下的铜管与第1 种、第2 种设计压力共用，φ 12.70 ㎜以及φ 15.88mm 的铜管与第1 种设计压力共用。

6-2 附表２：1/2H 或者H 材（TP2Y 型，工程上也称直管）备注1．所谓的标准外径的许容差、是指在管的任意一横断面测得的最大管径和最小管径的平均值同标准外径之间的差的允许范围（界限）。２．真圆度的许容差是指、在管的任意一断面测得的长径和短径的差。３．表格以外的铜管、按照JIS H 3300 的特殊级。４．标准外径小于φ 25.40 ㎜的铜管与第1 种设计压力以及第2 种设计压力共用，φ 28.58 以及φ 31.75 ㎜的铜管与1 种设计压力共用。

6-3:设计雷区及问题警示序号类别雷区解决措施问题警示
