LTE频点使用规则
lte 信道转频点
lte 信道转频点LTE（Long Term Evolution）是一种4G无线通信技术，它使用不同的信道来传输数据。
在LTE中，信道转频点是一个重要的参数，它对网络性能和用户体验有着重要的影响。
LTE信道转频点是指LTE系统中，基站和终端之间进行频率切换的点。
在LTE系统中，无线信道被划分为不同的子信道，每个子信道都有一个特定的频率范围。
当终端从一个基站移动到另一个基站的覆盖范围内时，需要切换到新的频率进行通信。
这个切换点就是信道转频点。
信道转频点的选择是一个复杂的问题，需要考虑多个因素。
首先，转频点的选择应该尽量避免频率重叠，以减少干扰。
其次，转频点应该具有较低的信道负载，以保证通信质量。
此外，转频点的选择还要考虑网络容量和用户分布等因素。
在LTE系统中，信道转频点的选择是由基站控制器（BSC）或基站控制器（BTS）来完成的。
这些控制器根据当前网络状态和用户需求，动态地选择合适的信道转频点。
通常，转频点的选择是基于预先设定的算法和策略，以确保网络的稳定性和性能。
信道转频点的选择对LTE网络的性能有着重要的影响。
正确选择转频点可以提高网络的容量和覆盖范围，减少干扰和丢包率。
另一方面，错误的转频点选择可能导致通信质量下降，网络拥塞和用户体验不佳。
为了优化LTE网络的性能，运营商和设备厂商通常会进行信道转频点的优化工作。
他们会通过监测网络状态和用户需求，不断调整转频点的选择，以达到最佳的网络性能和用户体验。
LTE信道转频点是LTE系统中的一个重要参数，它对网络性能和用户体验有着重要的影响。
正确选择转频点可以提高网络的容量和覆盖范围，减少干扰和丢包率。
为了优化LTE网络的性能，运营商和设备厂商通常会进行信道转频点的优化工作。
通过动态选择合适的转频点，可以提高网络的稳定性和性能。

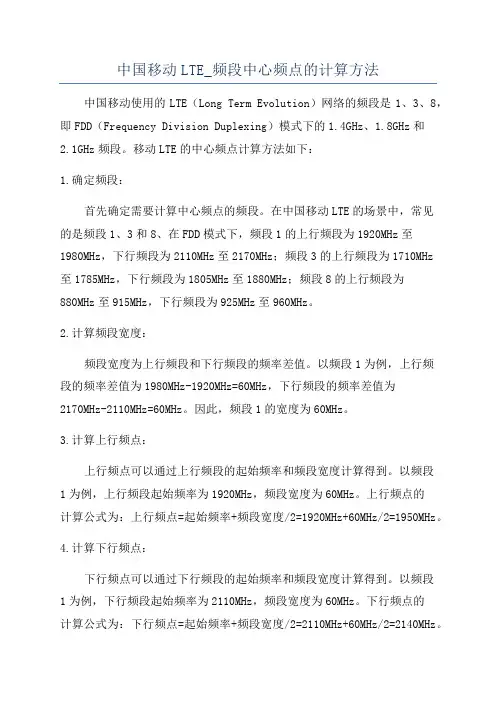

中国移动LTE_频段中心频点的计算方法
中国移动LTE_频段中心频点的计算方法中国移动使用的LTE（Long Term Evolution）网络的频段是1、3、8，即FDD（Frequency Division Duplexing）模式下的1.4GHz、1.8GHz和2.1GHz频段。
移动LTE的中心频点计算方法如下：1.确定频段：首先确定需要计算中心频点的频段。
在中国移动LTE的场景中，常见的是频段1、3和8、在FDD模式下，频段1的上行频段为1920MHz至1980MHz，下行频段为2110MHz至2170MHz；频段3的上行频段为1710MHz至1785MHz，下行频段为1805MHz至1880MHz；频段8的上行频段为880MHz至915MHz，下行频段为925MHz至960MHz。
2.计算频段宽度：频段宽度为上行频段和下行频段的频率差值。
以频段1为例，上行频段的频率差值为1980MHz-1920MHz=60MHz，下行频段的频率差值为2170MHz-2110MHz=60MHz。
因此，频段1的宽度为60MHz。
3.计算上行频点：上行频点可以通过上行频段的起始频率和频段宽度计算得到。
以频段1为例，上行频段起始频率为1920MHz，频段宽度为60MHz。
上行频点的计算公式为：上行频点=起始频率+频段宽度/2=1920MHz+60MHz/2=1950MHz。
4.计算下行频点：下行频点可以通过下行频段的起始频率和频段宽度计算得到。
以频段1为例，下行频段起始频率为2110MHz，频段宽度为60MHz。
下行频点的计算公式为：下行频点=起始频率+频段宽度/2=2110MHz+60MHz/2=2140MHz。
因此，频段1的中心频点为上行频点1950MHz和下行频点2140MHz。
5.根据需要进行其他频段的计算：以上仅为频段1的计算示例，如果需要计算频段3和频段8的中心频点，可以按照相同的步骤进行计算。
输入不同的频段起始频率和频段宽度，即可计算得到相应的中心频点。
LTE频率划分规则
中国挪动LTE频率划分规则之杨若古兰创作一．LTE频段划分中国挪动TDLTE频段划分F频段（18851915MHz）分为F1、F2两个频点.其中F1频率范围为18851905MHz，中间频点为1895MH，绝对频点号（EARFCN）38400；F2频率范围为1904.41914.4MHz，中间频点为1909.4MHz,绝对频点号为38544.D频段（25752635MHz）分为D1、D2、D3三个频点.其中D1频率范围为25752595MHz，中间频点为2585MHz，绝对频点号（EARFCN）37900；D2频率范围为2594.82614.8MHz，中间频点为2604.8MHz，绝对频点号（EARFCN）38098；D3频率范围为2614.6MHz2634.6MHz，中间频点为2624.6MHz，绝对频点号（EARFCN）38298.E频段（23202370MHz）分为E1、E2、E3三个频点.其中E1频率范围为23202340MHz，中间频点为2330MHz，绝对频点号（EARFCN）38950；E2频率范围为2339.82359.8MHz，中间频点为2349.8MHz，绝对频点号（EARFCN）39148；E3频率范围为2359.2MHz2369.2MHz，中间频点为2364.2MHz，绝对频点号（EARFCN）39292.D、F频段普通用于CMCC LTE的室外覆盖；E频段普通用于CMCC LTE的室内覆盖.二．LTE频点与频率的映照关系下行物理频点(FDL)与EARFCN频点号(NDL)的换算关系：NDL =10 *(FDL–FDL_low) + NOffsDL.其中Band38的FDL_low 为2570MHz，NOffsDL为37750; Band39的FDL_low 为1880MHz，NOffsDL为38250; Band40的FDL_low 为2300MHz，NOffsDL为38650;Eg.计算F频段1895MHZ的频点号为：10*（18951880）+38250=38400计算D频段2585MHZ的频点号为：10*（25852570）+37750=37900计算E频段2330MHZ的频点号为：10*（23302300）+38650=38950●B38和B41物理频率范围出现堆叠，但两频段堆叠部分（2570~2620MHz）不异频点的EARFCN分歧✧按照Band38计算的绝对频点号是37900✧按照Band41计算的绝对频点号是40540国内行货终端都会上报撑持band38，对于某些漫游终端，仅撑持band41，在band38下没法接入.升级到RL45后，eNB撑持MFBI(multifrequency band indicator)功能.三．载波聚合存中间频点配置。
移动通信系统频点划分和频率规划
移动通信系统频点划分一、GSM900上下行差45MHz说明：GSM频率在890M~915M上行,935M~960M下行,频点为0~124,其中95为临界频点;分配给移动公司的890M~909M,分配给联通公司的为909M～915M;其中对应移动的频点为0～94,联通的频点为96～124;E-GSM说明：GSM频率在880M~890M上行,925M~935M下行,频点为975~1024,其中1024为临界频点;分配给移动公司的885M~890M,未分配给联通公司;其中对应移动的频点为1000～1023;二、GSM1800上下行差95MHz说明：GSM频率在1710M~1785M上行,1805M~1880M下行,频点为512~886;分配给移动公司的1710M~1720M、1725M~1735M共20M、100个频点其中1730-1735MHz/1825-1830MHz是07年信息产业部新批,而上海、广东、北京特殊分配了1720M~1725M据集团公司技术部2006年2月通信资源管理信息;广西移动全网可使用的频点范围为512～562、586～636共100个频点,分配给联通公司的为1745M~1755M;其中一些地市1735M-1745M已经被联通占用1、频道间隔相邻两频点间隔为为200kHz,每个频点采用时分多址TDMA方式,分为8个时隙,既8个信道全速率,如GSM采用半速率话音编码后,每个频点可容纳16个半速率信道,可使系统容量扩大一倍,但其代价必然是导致语音质量的降低;2、频道配置绝对频点号和频道标称中心频率的关系为：GSM900MHz频段：f1n=+n-1×移动台发,基站收fhn=f1n+45MHz基站发,移动台收；n∈1,124GSMl800MHz频段为：f1n=+n-512×移动台发,基站收fhn=f1n+95MHz基站发,移动台收；n∈512,885其中：f1n为上行信道频率、fhn为下行信道频率,n为绝对频点号ARFCN;3、在我国GSM900使用的频段为：890～915MHz 上行频率935～960MHz 下行频率频道号为76～124,共10M带宽;中国移动公司：890～909MHz上行,935～954MHz下行,共19M带宽,95个频道,频道号为1～95; 目前通过中国移动TACS网的压频,为GSM网留出了更大的空间,因而GSM实际可用频点号要远大于该范围;中国联通公司：909～915MHz上行,954～960MHz下行,共6M带宽,29个频道,频道号为96～124;4、干扰保护比载波干扰比C/I是指接收到的希望信号电平与非希望信号电平的比值,此比值与MS的瞬时位置有关;这是由于地形的不规则、散射体的类型及数量不同,以及其他一些因素如天线的类型、方向性及高度,站址的标高及位置,当地的干扰源数目等造成的;同频干扰保护比：C/I≥9dB;所谓C/I,是指当不同小区使用相同频率时,另一小区对服务小区产生的干扰,它们的比值即C/I,GSM规范中一般要求C/I>9dB；工程中一般加3dB余量,即要求C/I>12dB;邻频干扰保护比：C/I≥-9dB;所谓C/A,是指在频率复用模式下,邻近频道会对服务小区使用的频道进行干扰,这两个信号间的比值即C/A;GSM规范中一般要求C/A>-9dB,工程中一般加3dB 余量,即要求C／A>-6dB;载波偏离400kHz的干扰保护比：C/I≥-41dB;三、其他相关频段TD-SCDM 1880-1900MHz 2010-2025MHzWCDMA 1940-1955MHz上行 2130-2145MHz下行CDMA2000 825-835MHz 870-880MHz 现用1920-1935MHz上行2110-2125MHz下行备用CDMA 825~835MHZ, 870~880MHZ上/下行,CH.ETS 450～455MHZ 460～465MHZ上/下行小灵通 1900-1920MHz小灵通退网之后给TD使用WLAN 2400~2485MHz四、WCDMA相关内容：1、扰码规划3GPP规范定义的扰码被分为512个扰码组,每个组包括1个主扰码和相应的15个辅扰码;每个小区分配1个主扰码,并且只能分配1个主扰码;为了提高小区内用户终端的接入速度,512个主扰码进一步被分为64个主扰码组,每个组内包括8个主扰码色码;为避免省际边界和室内外覆盖扰码规划冲突导致干扰,应为省际边界基站和室内覆盖站点预留一定的扰码资源,分配如下： 1) 分配6组共48个扰码用于边界扰码规划,分为A 、B 两组,每组24个扰码;2) 分配4组共32个扰码用于室内覆盖系统,为边界分配的6组在市区可用于室内覆盖系统;室内覆盖系统共可使用10组扰码; 3) 其余1-54组共432个扰码用于室外基站;2、频率规划根据工信部规定,中国联通可用的频段是1940MHz ～1955MHz 上行、2130MHz ～2145MHz 下行,上下行各15MHz;相邻频率间隔采用5MHz 时,可用频率是3个;载波频率是由UTRA 绝对无线频率信道号UARFCN 指定的;在IMT2000频带内的UARFCN 的值是通过下述公式定义的：UTRA 绝对无线频率信道号上行链路U N = 5 uplink f ； N 为9613 到 9888uplink f MHz, 其中uplink f 是上行频率,单位MHz下行链路D N = 5 downlink f ; N 为10563 到 10838.downlink f MHz, 其中downlink f 是下行频率,单位MHz根据可用频段和绝对无线频率信道号计算公式,中国联通可用的频率号见下表： 序号1 2 3 上行链路 9713 9738 9763 下行链路106631068810713频率规划应遵循如下原则：1为了尽可能降低PHS 对WCDMA 的干扰,从高端向下顺序使用频率,即单载波基站采用9763号频率,二载波基站采用9763号、9738号频率；2原则上室内外采用同频设置,个别区域如超高楼层如同频设置确实通过优化无法解决干扰问题,可慎重选择异频设置;一般建议10层以上高楼采用异频设置;3、频点使用简述：做规划优化、电磁背景干扰测试的相关工程师,可能会用到相关的信道号和对应的频率等信息;关于这些信道号与频率的信息提供一个快速记忆思路:联通WCDMA 频率范围：上行1940MHz ～1955MHz ,下行2130MHz ～2145MHz;带宽15MHz,上下行间隔为190MHz;WCDMA 的信道号即所谓的绝对无线频率信道号间隔为200KHZ,即;则25个信道的带宽为25=5M,也就是说5M 带宽包括25个信道;同理,190MHz 带宽所包含的信道为 190/=950个,即上下行间隔190M 等同于950个信道加起来的带宽; 5MHz=25个信道 190MHz=950个信道快速记忆和推算联通WCDMA的载波信道号和相应频率：1、总带宽 15MHz, 而WCDMA每个载波要求的带宽是5MHz,故可用载波为3个;可称为载波1,载波2,载波3;2、载波1的绝对无线频率信道号：上行为9713,对应频率为 MHZ; 5=9713下行为10663,对应频率为 MHZ; 5=10663可以根据上行计算下行：信道号 10663=9713+950 , 频率 =+190 MHz;3、快速推算载波2的信道号与频率：发射机CDMA信道号CDMA频率指配MHz1 N 799 N +移动台991 N 1023 N-1023 +1 N 799 N +基站991 N 1023 N-1023 +下行信道号为 10663+25=10688,频率为 +5MHz=;也可以根据上行推算下行：下行信道号为 9738+950=10663,频率为+190MHz=;4、载波3同理类推;五、CDMA相关内容：CDMA制式一开始的标准是IS95,往后演进有IS95A--IS95B---IS2000,到了IS2000实际上就到了CDMA2000 1X;CDMA2000 1X较IS95有很大改进,比如在前向引入了快速功控、在反向增加了导频信道等;800M是指CDMA使用的频段是800M的频段：反向825-835M,前向870-880M;CDMA 800MHZ 应该指的是IS95;CDMA2000 1X往后演进,划分出高速的数据网络EVDO,它有2个版本R0和RA,RA较R0有更高的前反向速率：前向3.1M,反向1.8M,这次电信重组后,中国电信将建设1X 和EVDO RA的网络,演进到3G 中的CDMA2000标准,目前搭载在CDMA800MHz系统上,我国为中国电信cdma2000分配的频率是1920～1935MHz上行/2110～2125MHz下行,共15MHz×2;在CDMA系统中,已知系统使用的频点后,根据频点计算公式得到对应的具体频率,该频率就是系统使用的频带的中心频率,然后在该中心频率上下加减,就是该频点对应使用的频带;800M频段的划分如下图所示：电信的补充频段CDMA商用系统常用频段为：上行频段范围1920~1935M；下行频段范围 2110~2125M;频点换算成频率的公式为：基站收上行： +MHz基站发下行： +MHz六、TD-SCDMA频点规划将我国第三代公众移动通信系统主要工作频段规划为时分双工TDD方式：即1880～1920MHz、2010～2025MHz；补充工作频率为时分双工TDD方式：2300～2400MHz;因为第三代公众移动通信系统中TDD方式仅有我国的TD-SCDMA,根据上述规定,产业界为方面表达,称1880～1920MHz为A频段,称2010～2025MHz为B频段,称2300～2400MHz为C频段;目前中国移动10城市TD-SCDMA均运行于B频段;随着TD-SCDMA的进一步发展和小灵通目前实际占用1900～1915MHz的退出,TD-SCDMA系统将逐渐采用A频段;七、TDD LTE的频段TDD LTE的频段啊,频段范围如下：38 2570 MHz –2620 MHz 2570 MHz –2620 MHz TDD39 1880 MHz –1920 MHz 1880 MHz –1920 MHz TDD40 2300 MHz –2400 MHz 2300 MHz –2400 MHz TDD41 2496 MHz 2690 MHz 2496 MHz 2690 MHz TDD1、D频段38主要用于主城区,宏基站覆盖；2、E频段40主要用于分布系统；3、F频段39,目前已知的主要用于农村广覆盖的建设,如目前流行的农村宽带;4、41 R10,3GPP又引入了新的TDD频段,其中B41为2500~2690MHz,非常重要;因为中国已经宣布,将B41的全部频段用于TD-LTE;38虽然包含在41内,但和频谱是相关的,有的国家地区能够拿出38的频谱,但无法拿出41这样180那么宽的频谱出来;另外38是3gpp最早定义给tdd的,但随着版本的上升需要考虑载波聚合需要很宽的带宽,而38只有50m可用,另外像日本有些国家拿不出38这个频带,但能提供38附近的频谱做tdd所以41被提出来,并被3gpp接纳;最后要说的,支持41的虽然硬件能支持38但不能说肯定支持38,这要看厂家和运营商的定制策略;LTE频段信息3GPP R10中,规定的LTE频段信息如下,高BAND为TDD-LTE频段E-UTRA Operating Band Downlink UplinkF DL_low MHz N Offs-DL Range of N DL F UL_low MHz N Offs-UL Range of N UL1211000 – 59919201800018000 –18599 21930600600-1199 18501860018600 –19199 3180512001200 – 194917101920019200 –19949 4211019501950 – 239917101995019950 –20399 586924002400 – 26498242040020400 –20649 687526502650 – 27498302065020650 –20749频段和频点信息如何映射那协议中如下规定：F DL= F DL_low+ N DL– N Offs-DLF UL= F UL_low+ N UL– N Offs-UL例如：要计算频点为38000的频段,那么根据频点表格,首先确定EARFCN=38000是BAND38的频段,那么F DL_low=2570,N DL– N Offs-DL=37750F DL= 2570+ 38000 – 37750=2595,上行频点以及从频点计算频段方法都以此类推参考文档：3GPP。
LTE频点使用规则
LTE频点使用规则LTE（Long Term Evolution）是一种无线网络技术，为4G标准之一，它提供了更高的数据传输速率和更低的延迟。
而LTE频点使用规则是指在LTE网络中，对频段和频点进行合理分配和管理的一套规则。
下面将详细介绍LTE频点使用规则。
1.频段分配规则：LTE网络使用的频段从700MHz到2600MHz不等。
频段的分配是由各国电信管理机构根据需求和资源情况进行规划和分配的。
一般来说，频段的分配会尽量避免不同运营商之间的干扰，同时也要考虑网络的容量和覆盖范围等因素。
2.频点分配规则：在每个频段中，会将频谱划分为若干个频点。
频点的数量和选择是基于频段的带宽和使用要求。
一般来说，对于宽带频段，频点数量多，频点之间的间隔也较大，这样可以提供更大的容量；而对于窄带频段，频点数量较少，频点之间的间隔也较小，这样可以提供更好的覆盖。
3.频点配置规则：LTE网络中，频点的配置是根据网络需求和资源情况进行的。
具体的配置规则如下：-首先，会根据网络需求和覆盖范围确定需要使用的频段和频点数量。
-然后，根据可用频段和频点数量进行配置分配。
一般来说，频点的配置会尽量避免不同运营商之间的干扰。
-接下来，会根据网络负载情况对频点进行动态重分配。
如果一些频点上的数据流量过大，会将一部分数据流量从该频点转移至其他频点，以保证网络的平衡负载和高效运行。
4.频点间的干扰管理：在LTE网络中，频点之间的干扰是一个需要解决的关键问题。
为了合理管理频点间的干扰，LTE引入了以下管理机制：-频点选择：LTE网络会根据需求自动选择可用的频点进行传输。
一般来说，会选择干扰较小的频点进行数据传输，以提高网络质量和性能。
-功控：LTE网络中，会根据设备和网络之间的信号强度动态调整发送功率。
当设备和网络之间的距离较近时，发送功率会较低；而当距离较远时，发送功率会较高。
这样可以减少频点间的干扰。
5.频点切换规则：在LTE网络中，设备可以根据信号质量和网络负载情况进行频点切换。
lte频点之间隔离度要求
lte频点之间隔离度要求
LTE（Long-Term Evolution）是一种基于OFDM（正交频分复用）技术的4G移动通信标准，其频点之间的隔离度要求是根据国际电信联盟（ITU）和3GPP（第三代合作伙伴计划）的标准规定的。
根据ITU的规定，LTE系统的频点之间应该具有一定的隔离度要求，以避免干扰和频谱效率的降低。
具体来说，LTE系统的频点之间的隔离度应该满足以下要求：
1. 相邻频点的隔离度不低于20 dB。
2. 上下行频差应该不超过5 MHz。
3. 每个小区的最大带宽应该不超过20 MHz。
4. 每个用户的平均信道带宽应该不超过5 MHz。
此外，3GPP也对LTE系统的频点之间的隔离度提出了要求，其中规定相邻频点的隔离度应该不低于25 dB。
需要注意的是，LTE系统的频点之间的隔离度要求是为了保证系统的
稳定性和可靠性，同时也是为了提高频谱利用率和网络容量。
因此，在实际的LTE网络建设和规划中，需要根据实际情况合理选择频点和带宽，并进行充分的干扰分析和测试，以确保系统的正常运行和用户体验。
TD-LTE参数设置规范
T D-L T E重要参数规范（试行版）目录1规划参数设置 (3)2频点设置 (4)2.1宏站 (4)2.2室分 (4)3时隙设置 (4)3.1宏站 (4)3.2室分 (4)4无线参数规划 (5)4.1PCI规划 (5)4.2RS序列规划 (5)4.3PRACH序列规划 (6)4.3.1宏小区 (6)4.3.2室分小区 (6)4.3.3ZC根序列逻辑索引号分配 (6)4.4TA规划 (6)4.5容量规划 (7)5无线参数优化 (7)5.1天线传输模式 (7)5.2重选/切换策略 (7)5.2.1重选 (8)5.2.2同频切换 (8)5.2.3异频切换 (8)5.3功控 (8)5.4其他 (8)5.5功能开启 (9)5.6无线定时器 (9)6标识参数分配 (9)6.1参数子集 (9)6.2地市分类 (10)6.3标识号使用原则 (10)6.3.1地市边界 (10)6.3.2地市内部 (11)7附录：修订历史 .......................................................................................... 错误！未定义书签。
1规划参数设置1）工作频段：2620 MHz2）系统带宽：20M3）基站RF单元：5W - 8Tx RRH4）CRS单RE功率：12.2dB5）Cyclic Prefix：Normal6）天线增益：基站广播信道：16.5dBi终端：0dBi7）终端发射功率：23dBm8）噪声因子：基站：3dB终端：7dB9）发射天线馈线、接头和合路器损耗[dB]基站: 0.5dB。
终端: 0dB。
10）天线配置下行：8Tx-2Rx上行：1Tx-8Rx11）天线赋形增益：5dB12）上下行时隙配置：●D频段：2:2 1 - DSUUD-DSUUD●F频段：1:3 2 - DSUDD-DSUDD13）特殊时隙配置：●D频段：Subframe Format 7 10：2：2●F频段：Subframe Format 5 3：9：214）子帧配置PDCCH Symbols 数：315）PUCCH配置PRBs数：816）CFI固定为217）PRACH前导格式：室外格式0，室分格式418）小区边缘用户速率●D频段：上行不低于384kbps，下行1Mbps●F频段：上行不低于256kbps，下行1Mbps19）BLER：10% (第一次传输)20）信道模型：Enhanced Pedestrian A 5 Hz21）传播模型: Cost 231 two slope(2.6G频段)22）人体损耗：0dB23）热噪声密度取为-174 dBm/Hz。
LTE频段划分计算方法
LTE频段划分计算方法LTE系统使用的频段范围相对较宽，因此需要进行频段划分来进行管理和优化。
频段划分的原则主要包括以下几个方面：1.避免互相干扰：LTE系统中，不同频段之间的信号可能会相互干扰，影响通信质量。
因此，在频段划分中，需要避免给不同运营商或服务提供商分配相邻频段，尽可能保持一定的频段间隔。
2.充分利用频谱资源：频谱资源是有限的，因此需要合理安排频段划分，尽可能充分利用频谱资源。
一般来说，可以将频谱资源按照一定比例分配给不同运营商或服务提供商，满足其业务需求。
3.考虑区域差异：不同地区的频谱资源分配情况可能有所不同，因此在频段划分时，需要考虑到各个地区的频谱资源情况，灵活调整分配方案。
频段划分的计算方法主要包括以下几个步骤：步骤一：收集频段信息。
首先，需要收集各个运营商和服务提供商的频段需求信息，了解其业务需求和频段资源情况。
步骤二：确定频段间隔。
根据LTE系统的要求，需要确定频段间隔，避免相邻频段之间的干扰。
一般来说，可以根据国家或地区的规定来确定频段间隔。
步骤三：进行频段分配。
根据收集到的频段需求信息和确定的频段间隔，进行频段分配。
可以根据各个运营商或服务提供商的频段需求大小、地区需求差异等因素来进行分配。
步骤四：优化频段分配。
频段分配完成后，需要进行优化，确保频段分配方案的合理性和有效性。
可以根据实际情况进行调整，满足运营商或服务提供商的需求。
步骤五：制定频段划分方案。
最后，根据优化后的频段分配方案，制定频段划分方案，并进行公示和审核。
确保频段划分方案的公平性和透明度。
总之，LTE频段划分计算方法主要包括收集频段信息、确定频段间隔、进行频段分配、优化频段分配和制定频段划分方案等步骤。
通过科学合理的频段划分，可以有效管理和优化LTE系统中的频谱资源，提高通信质量和服务效果。
LTE学习笔记,绝对适合入门。
CELL _ID=Enob_id*256+(1,2,3,4,5,6)诺西最多支持6个小区。
PCI=PSS+3*SSS(物理小区ID)（最多504个）是可复用，重复的小区。
LTE中的频点：频段：（D，F频段）D频段：2570—2620（50M）(BAND 38)注:国家给LTE划分的有120M带宽。
一般20M组网。
中心频点：（2590~2610）起始频点：35750，间隔100KHZ。
2570+0.1（X-37750）----中心频点计算。
F频段：(BAND 39)1880——1920（40M，TD公用，只有20M给LTE使用1880-1900）对应频点号起始：38350.E频段（室内使用）2300——2400MHZ（BAND 40）上下行指针配置支持2种。
0 1：31 2：22 3：1特殊指针配置：10：2：2 ——73：9：2 ——5LTE的传输模式：8种，现网中支持2，3，7，8模式间的转换基于：CQI和RICQI 信道质量信息的反馈。
0——15级。
RI:秩的概念。
（MAX_MIN(1.6——1.4)）。
测试中的指标RSRP:电平强度。
一般低于-100dBm为弱覆盖。
RSRQ:质量强度。
RSSI：信号接收强度SINR:载干比MCS下行的调制方式（PDCCH）：29——31对应重传。
（29用QPSK,31用16QAM）1——28对应编码方式1——10 QPSK11——16 16QAM 17——28 64QAM上行的调制方式()：1——10 （QPSK）11——20 （16QAM）21——28 (64QAM)但将21——24也用16QAM。
加载加扰和好中差点的选取加扰级别：（上行）一：50%+上行IOT抬升5Db 二：70%+上行iot抬升8db 三：100%+上行iot抬升12db好中差选取点：（基于SINR。
）极好点：>22db好点：15——20中点：5——10db差点：-5——0db。
LTE互操作参数总结
LTE互操作参数总结LTE（Long Term Evolution）是第四代移动通信技术，具有高速传输、低延迟和高容量等特点。
为了实现不同网络之间的互操作性，LTE引入了一系列互操作参数。
本文将对LTE互操作参数进行总结。
一、频段互操作参数1.E-UTRA频段：LTE系统的频段范围是从频率带1（2100MHz）到频率带41（2500MHz）。
不同地区的运营商可能会使用不同的频段，因此设备需要支持不同的频段以实现全球范围的互操作。
2. GERAN频段：GERAN（GSM/EDGE Radio Access Network）是第二代移动通信技术，LTE系统可以利用GERAN频段进行CSFB（Circuit Switched Fallback）和SRVCC（Single Radio Voice Call Continuity）等功能。
设备需要支持不同的GERAN频段，以便在LTE系统下提供较低的语音服务。
3. UTRAN频段：UTRAN（UMTS Terrestrial Radio Access Network）是第三代移动通信技术，LTE系统可以利用UTRAN频段进行CSFB和SRVCC等功能。
设备需要支持不同的UTRAN频段，以实现与3G网络间的平滑过渡。
二、系统选定互操作参数1. PLMN选择：PLMN（Public Land Mobile Network）是为移动通信用户提供服务的网络运营商。
设备需要选择正确的PLMN进行注册，以便与合适的网络进行连接。
2. TAC选择：TAC（Tracking Area Code）用于识别设备所在的跟踪区域。
设备需要选择正确的TAC以获取正确的服务。
三、小区互操作参数1. RSRP门限：RSRP（Reference Signal Received Power）是测量LTE信号接收功率的指标，设备需要设置RSRP的门限值，以确定是否一些小区。
2. RSRQ门限：RSRQ（Reference Signal Received Quality）是测量LTE信号接收质量的指标，设备需要设置RSRQ的门限值，以确定是否一些小区。
LTE频率划分规则
中国移动LTE频率划分规则一．LTE频段划分中国移动TD-LTE频段划分F频段（1885-1915MHz）分为F1、F2两个频点。
其中F1频率范围为1885-1905MHz，中心频点为1895MH，绝对频点号（EARFCN）38400；F2频率范围为1904.4-1914.4MHz，中心频点为1909.4MHz,绝对频点号为38544。
D频段（2575-2635MHz）分为D1、D2、D3三个频点。
其中D1频率范围为2575-2595MHz，中心频点为2585MHz，绝对频点号（EARFCN）37900；D2频率范围为2594.8-2614.8MHz，中心频点为2604.8MHz，绝对频点号（EARFCN）38098；D3频率范围为2614.6MHz-2634.6MHz，中心频点为2624.6MHz，绝对频点号（EARFCN）38298。
E频段（2320-2370MHz）分为E1、E2、E3三个频点。
其中E1频率范围为2320-2340MHz，中心频点为2330MHz，绝对频点号（EARFCN）38950；E2频率范围为2339.8-2359.8MHz，中心频点为2349.8MHz，绝对频点号（EARFCN）39148；E3频率范围为2359.2MHz-2369.2MHz，中心频点为2364.2MHz，绝对频点号（EARFCN）39292。
D、F频段一般用于CMCC LTE的室外覆盖；E频段一般用于CMCC LTE的室内覆盖.二．LTE频点与频率的映射关系下行物理频点(FDL)与EARFCN频点号(NDL)的换算关系：NDL =10*(FDL–FDL_low) + NOffs-DL。
其中Band38的F DL_low为2570MHz，N Offs-DL为37750; Band39的F DL_low 为1880MHz，N Offs-DL为38250; Band40的F DL_low为2300MHz，N Offs-DL 为38650;Eg.计算F频段1895MHZ的频点号为：10*（1895-1880）+38250=38400 计算D频段2585MHZ的频点号为：10*（2585-2570）+37750=37900 计算E频段2330MHZ的频点号为：10*（2330-2300）+38650=38950 ●B38和B41物理频率范围出现重叠，但两频段重叠部分（2570~2620MHz）相同频点的EARFCN不同Eg.针对D频段以2585MHz为中心频点的小区✧按照Band38计算的绝对频点号是37900✧按照Band41计算的绝对频点号是40540国内行货终端都会上报支持band38，对于某些漫游终端，仅支持band41，在band38下无法接入。
LTE频点使用规则
1、频点设置原则F频段（1885-1915MHz）：分为F1、F2两个频点。
其中F1频率范围为1885-1905MHz，中心频点为1895MHz，绝对频点号（EARFCN）38400；F2频率范围为1904.4-1914.4MHz，中心频点为1909.4MHz,绝对频点号为38544。
D频段（2575-2635MHz）：分为D1、D2、D3三个频点。
其中D1频率范围为2575-2595MHz，中心频点为2585MHz，绝对频点号（EARFCN）37900；D2频率范围为2594.8-2614.8MHz，中心频点为2604.8MHz，绝对频点号（EARFCN）38098；D3频率范围为2614.6MHz-2634.6MHz，中心频点为2624.6MHz，绝对频点号（EARFCN）38296。
E频段（2320-2370MHz）：分为E1、E2、E3三个频点。
其中E1频率范围为2320-2340MHz，中心频点为2330MHz，绝对频点号（EARFCN）38950；E2频率范围为2339.8-2359.8MHz，中心频点为2349.8MHz，绝对频点号（EARFCN）39148；E3频率范围为2359.2MHz-2369.2MHz，中心频点为2364.2MHz，绝对频点号（EARFCN）39292。
2、频点设置要求原则一：现网主覆盖统一使用F1（EARFCN38400），F2（EARFCN38544）仅限用于宏站20+10扩容使用；原则二：D频段主要用于宏站扩容和小基站使用，其中D1 （EARFCN37900）用于宏站F+D扩容或D新建使用，D2用于小基站使用，D3备用，如有干扰请各地市加强排查力度，不得以改频手段进行简单规避；原则三：E频段用于室分使用，要求各室分小区统一设置为E1（EARFCN38950），如有干扰请各地市加强排查力度，不得以改频手段进行简单规避，如有扩容需求优先使用室分小区分裂方式解决，在无法通过小区分裂解决的可使用E2（EARFCN39148），E3备用；。
lte freqband对应的频点
lte freqband对应的频点LTE（Long Term Evolution）是第四代移动通信技术，为了提供更高的数据传输速度和更好的网络性能。
在LTE中，频段是用来划分不同的频率范围以及对应的频点。
LTE的频段主要分为FDD（Frequency Division Duplex）和TDD （Time Division Duplex）两种模式。
FDD模式中，上行频段与下行频段是分开的，而TDD模式中，上行和下行共用同一频段。
LTE的频段被分为多个频带，每个频带对应着不同的频率范围和频点。
每个频段都有其特定的用途和覆盖范围，以满足不同地区和不同网络需求。
LTE频段1（LTE Band 1）覆盖了1920-1980 MHz的频率范围，对应的上行频点为1920 MHz，下行频点为1980 MHz。
该频段在全球范围内被广泛使用，用于提供广泛的覆盖和高速数据传输。
LTE频段3（LTE Band 3）覆盖了1710-1785 MHz的频率范围，上行频点为1710 MHz，下行频点为1785 MHz。
该频段主要在欧洲和亚洲使用，用于提供高速数据传输和较好的室内覆盖。
LTE频段7（LTE Band 7）覆盖了2500-2570 MHz的频率范围，上行频点为2500 MHz，下行频点为2570 MHz。
该频段主要在亚洲和欧洲使用，用于提供高容量和高速数据传输。
LTE频段20（LTE Band 20）覆盖了832-862 MHz的频率范围，上行频点为832 MHz，下行频点为862 MHz。
该频段主要在欧洲使用，用于提供广泛的覆盖和较好的室内覆盖。
LTE频段38（LTE Band 38）覆盖了2570-2620 MHz的频率范围，上行频点为2570 MHz，下行频点为2620 MHz。
该频段主要在亚洲和欧洲使用，用于提供高容量和高速数据传输。
通过合理划分不同的频段和频点，LTE技术能够提供更好的网络性能和更高的数据传输速度。
LTE频点计算
LTE频点计算LTE（Long Term Evolution），也称为4G LTE，是一种移动通信技术，旨在提供更高的数据传输速率、更低的延迟和更好的网络覆盖范围。
LTE使用多种频段进行无线通信，频点的计算是为了确保无线信号在不同频段之间的传输质量和干扰程度。
1. 频段：LTE使用了多个频段进行通信，包括FDD（Frequency Division Duplexing）和TDD（Time Division Duplexing）两种不同的频谱分配方式。
FDD使用上行和下行信道分为不同频段，而TDD将上行和下行信道在同一频段进行轮流传输。
2.载波带宽：LTE支持多种载波带宽，包括1.4MHz、3MHz、5MHz、10MHz、15MHz和20MHz等。
载波带宽决定了数据传输速度和网络容量大小。
3.五种基本LTE带宽：在LTE中，有五种基本的带宽配置，分别是1.4MHz（6RB）、3MHz（15RB）、5MHz（25RB）、10MHz（50RB）、15MHz （75RB）和20MHz（100RB）。
4.频点间隔和频点编号：对于每种带宽配置，LTE定义了不同的频点间隔和频点编号格式。
频点间隔表示相邻两个频点之间的距离，频点编号则表示每个频点在带宽中的位置。
5.频点计算：对于给定的带宽配置，可以使用一定的计算公式来确定每个频点的频率。
频率是频点的物理表示，单位为赫兹（Hz）。
以LTEFDD为例，以下是一个频点计算的示例：1.获取频段：首先确定所使用的LTE频段，例如800MHz或1800MHz。
2.确定载波带宽：根据网络需求选择合适的载波带宽，例如10MHz。
3.根据带宽确定大致的频点数目：以10MHz为例，每个RB（资源块）的带宽为180kHz，因此10MHz带宽共有50个RB。
4.根据频点间隔和频点编号计算每个频点的频率：以15kHz为例，假设第一个频点的频率为900MHz，那么第二个频点的频率就可以通过900MHz加上频点间隔乘以频点编号来计算。
LTE频率划分规则
一．LTE频段划分中国移动TD-LTE频段划分F频段（1885-1915MHz）分为F1、F2两个频点。
其中F1频率范围为1885-1905MHz，中心频点为1895MH，绝对频点号（EARFCN）38400；F2频率范围为，中心频点为,绝对频点号为38544。
D频段（2575-2635MHz）分为D1、D2、D3三个频点。
其中D1频率范围为2575-2595MHz，中心频点为2585MHz，绝对频点号（EARFCN）37900；D2频率范围为，中心频点为，绝对频点号（EARFCN）38098；D3频率范围为，中心频点为，绝对频点号（EARFCN）38298。
E频段（2320-2370MHz）分为E1、E2、E3三个频点。
其中E1频率范围为2320-2340MHz，中心频点为2330MHz，绝对频点号（EARFCN）38950；E2频率范围为，中心频点为，绝对频点号（EARFCN）39148；E3频率范围为，中心频点为，绝对频点号（EARFCN）39292。
D、F频段一般用于CMCC LTE的室外覆盖；E频段一般用于CMCC LTE的室内覆盖.二．LTE频点与频率的映射关系下行物理频点(FDL)与EARFCN频点号(NDL)的换算关系：NDL =10 *(FDL–FDL_low) + NOffs-DL。
其中Band38的F DL_low为2570MHz，N Offs-DL为37750; Band39的F DL_low 为1880MHz，N Offs-DL为38250; Band40的F DL_low为2300MHz，N Offs-DL 为38650;Eg.计算F频段1895MHZ的频点号为：10*（1895-1880）+38250=38400计算D频段2585MHZ的频点号为：10*（2585-2570）+37750=37900计算E频段2330MHZ的频点号为：10*（2330-2300）+38650=38950 B38和B41物理频率范围出现重叠，但两频段重叠部分（2570~2620MHz）相同频点的EARFCN不同Eg.针对D频段以2585MHz为中心频点的小区按照Band38计算的绝对频点号是37900按照Band41计算的绝对频点号是40540国内行货终端都会上报支持band38，对于某些漫游终端，仅支持band41，在band38下无法接入。
LTE 在不同频段下的频点
LTE 在不同频段下的频点频段(频带)是频率的一段，是有范围的。
频点是频带上的一个频率点。
举例来说：LTE中的Band 40 从2300 MHz-2400 MHz；共占100M的带宽。
对于LTE而言，以100kHz为一个raster。
也就是说以100K(0.1MHz)作为频带的最小单位。
这样来说，Band40占100M带宽，以区分，那么有100/0.1=1000个频点。
LTE的网络可以运行在不同的频带(Band)下，目前按照3GPP协议。
例如，R8版本的定义了如下Band：1 1920 MHz –1980 MHz 2110 MHz –2170 MHz FDD2 1850 MHz –1910 MHz 1930 MHz –1990 MHz FDD3 1710 MHz –1785 MHz 1805 MHz –1880 MHz FDD4 1710 MHz –1755 MHz 2110 MHz –2155 MHz FDD5 824 MHz –849 MHz 869 MHz –894MHz FDD6 830 MHz –840 MHz 875 MHz–885 MHz FDD7 2500 MHz –2570 MHz 2620 MHz –2690 MHz FDD8 880 MHz –915 MHz 925 MHz –960 MHz FDD9 1749.9 MHz –1784.9 MHz 1844.9 MHz –1879.9 MHz FDD10 1710 MHz –1770 MHz 2110 MHz –2170 MHz FDD11 1427.9 MHz –1447.9 MHz 1475.9 MHz –1495.9 MHz FDD12 699 MHz –716 MHz 729 MHz –746 MHz FDD13 777 MHz –787 MHz 746 MHz –756 MHz FDD14 788 MHz –798 MHz 758 MHz –768 MHz FDD17 704 MHz –716 MHz 734 MHz –7 33 1900 MHz –1920 MHz 1900 MHz –1920 MHz TDD34 2010 MHz –2025 MHz 2010 MHz –2025 MHz TDD35 1850 MHz –1910 MHz 1850 MHz –1910 MHz TDD36 1930 MHz –1990 MHz 1930 MHz –1990 MHz TDD37 1910 MHz –1930 MHz 1910 MHz –1930 MHz TDD38 2570 MHz –2620 MHz 2570 MHz –2620 MHz TDD39 1880 MHz –1920 MHz 1880 MHz –1920 MHz TDD40 2300 MHz –2400 MHz 2300 MHz –2400 MHz TDD总共是23个band，其中FDD占了15个，而TDD占了8个Band。
LTE频点使用规则
LTE频点使用规则什么是LTE频点LTE（Long Term Evolution）是目前全球最常用的4G无线通信标准之一，其使用的频段称为LTE频点，频点又称为频带，是无线电通讯中一段连续的频率范围。
LTE频点分类根据不同的频段分布，LTE频点可以分为以下两类：FDD频点FDD（Frequency Division Duplex）频点是指频谱划分模式采用频分双工的LTE 频点，FDD频点可将上行和下行数据流分别分配在不同的频段上。
FDD频点主要分为以下两种带宽：• 1.4MHz带宽：701-788/716-803MHz•20MHz带宽：1880-1900/2010-2025MHzTDD频点TDD（Time Division Duplex）频点是指频谱划分模式采用时分双工的LTE频点，1个TDD频点中频率资源在时间维度上被分成上下行两个时隙周期，这两个时隙周期按照一定比例划分，上下行数据流共享频段资源。
TDD频点主要分为以下两种带宽：•10MHz带宽：1900-1920MHz•20MHz带宽：2300-2400MHzLTE频点使用规则LTE频点的使用规则由国家电信监管部门制定，其主要目的是避免频段资源过度浪费，保证各家运营商和设备厂商的公平竞争。
频点锁定通常情况下，手机会根据信号强度、电量等因素自动选择最佳的网络频点进行通信，而一些移动设备需要在特定的频段上进行测试，为了保证测试的准确性，需要锁定手机的网络频点。
但是，在日常使用中，如果用户不小心锁定了错误的频点，就会导致手机无法正常上网或者通话，因此，普通用户不推荐随意修改网络频点的设置。
频段分配LTE频点的分配主要由国家电信监管部门决定，一般情况下，不同的运营商之间会采取不同的频段资源进行覆盖，在特定的城市、乡村等区域内，不同的频段资源也会进行分割，以保证网络的空间复用效率。
在频段分配上，不同的国家或地区也会有所不同，因此，在海外使用国内的4G手机时，需要注意是否支持当地的LTE频点。
LTE频点使用规则
1、频点设置原则F频段（1885—1915MHz)：分为F1、F2两个频点.其中F1频率范围为1885—1905MHz，中心频点为1895MHz，绝对频点号（EARFCN）38400;F2频率范围为1904。
4—1914。
4MHz，中心频点为1909。
4MHz，绝对频点号为38544.D频段（2575-2635MHz）：分为D1、D2、D3三个频点。
其中D1频率范围为2575—2595MHz，中心频点为2585MHz,绝对频点号（EARFCN）37900；D2频率范围为2594.8—2614.8MHz，中心频点为2604.8MHz，绝对频点号（EARFCN)38098;D3频率范围为2614.6MHz—2634。
6MHz，中心频点为2624.6MHz，绝对频点号（EARFCN）38296。
E频段（2320-2370MHz）:分为E1、E2、E3三个频点.其中E1频率范围为2320-2340MHz，中心频点为2330MHz，绝对频点号（EARFCN)38950;E2频率范围为2339.8—2359。
8MHz，中心频点为2349。
8MHz，绝对频点号（EARFCN）39148;E3频率范围为2359。
2MHz—2369.2MHz，中心频点为2364。
2MHz，绝对频点号（EARFCN）39292。
2、频点设置要求原则一：现网主覆盖统一使用F1（EARFCN38400），F2(EARFCN38544）仅限用于宏站20+10扩容使用；原则二:D频段主要用于宏站扩容和小基站使用，其中D1 （EARFCN37900）用于宏站F+D扩容或D新建使用，D2用于小基站使用，D3备用，如有干扰请各地市加强排查力度，不得以改频手段进行简单规避；原则三:E频段用于室分使用，要求各室分小区统一设置为E1（EARFCN38950），如有干扰请各地市加强排查力度,不得以改频手段进行简单规避，如有扩容需求优先使用室分小区分裂方式解决，在无法通过小区分裂解决的可使用E2（EARFCN39148），E3备用;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、频点设置原则
F频段(1885-1915MHz):分为F1、F2两个频点。
其中F1频率范围为1885-1905MHz,中心频点为1895MHz,绝对频点号(EARFCN)38400;F2频率范围为1904、4-1914、4MHz,中心频点为1909、4MHz,绝对频点号为38544。
D频段(2575-2635MHz):分为D1、D2、D3三个频点。
其中D1频率范围为2575-2595MHz,中心频点为2585MHz,绝对频点号(EARFCN)37900;D2频率范围为2594、8-2614、8MHz,中心频点为2604、8MHz,绝对频点号(EARFCN)38098;D3频率范围为2614、6MHz-2634、6MHz,中心频点为2624、6MHz,绝对频点号(EARFCN)38296。
E频段(2320-2370MHz):分为E1、E2、E3三个频点。
其中E1频率范围为2320-2340MHz,中心频点为2330MHz,绝对频点号(EARFCN)38950;E2频率范围为2339、8-2359、8MHz,中心频点为2349、8MHz,绝对频点号(EARFCN)39148;E3频率范围为2359、2MHz-2369、2MHz,中心频点为2364、2MHz,绝对频点号(EARFCN)39292。
2、频点设置要求
原则一:现网主覆盖统一使用F1(EARFCN38400),F2(EARFCN38544)仅限用于宏站20+10扩容使用;
原则二:D频段主要用于宏站扩容与小基站使用,其中D1 (EARFCN37900)用于宏站F+D扩容或D新建使用,D2用于小基站使用,D3备用,如有干扰请各地市加强排查力度,不得以改频手段进行简单规避;
原则三:E频段用于室分使用,要求各室分小区统一设置为E1(EARFCN38950),如有干扰请各地市加强排查力度,不得以改频手段进行简单规避,如有扩容需求优先使用室分小区分裂方式解决,在无法通过小区分裂解决的可使用E2(EARFCN39148),E3备用;。
