盾构机选型标准
盾构选型与配置要求
盾构选型与配置要求1、盾构选型与配置应适用、可靠、先进、经济，配置应包括刀盘、推进液压缸、管片拼装机、螺旋输送机、泥水循环系统、铰接装置、渣土改良系统和注浆系统等。
2、盾构选型依据应包括下列内容：（1）工程地质和水文地质勘察报告；（2）隧道线路及结构设计文件；（3）施工安全；（4）施工环境及其保护要求；（5）工期条件；（6）辅助施工方法；（7）类似工程施工经验。
3、盾构的壳体结构应能保证在其所承受的正常施工荷载作用下，各结构件均应处于安全可靠状态。
4、刀盘应符合下列规定：（1）刀盘结构的强度和刚度应满足工程要求；（2）刀盘结构形式应适应地质条件，刀盘面板应采取耐磨措施，刀盘开口率应能满足盾构掘进和出渣要求；（3）刀具的选型和配置应根据地质条件、开挖直径、切削速度、掘进里程、最小曲线半径及地下障碍物情况等确定；（4）刀盘添加剂喷口的数量及位置应根据地质条件、刀盘结构、刀盘开挖直径等确定。
5、刀盘主驱动应符合下列规定：（1）刀盘主驱动形式应根据地质和环境要求确定，最大设计扭矩应满足地质条件和脱困要求；（2）刀盘转速应根据地质条件和施工要求确定，转速应可调；（3）刀盘驱动主轴承密封应根据覆土厚度、地下水位、添加剂注入压力、掘进里程等确定。
6、推进液压缸应采取分区控制，每个分区液压缸应具备行程监测功能。
总推力应根据推进阻力的总和及所需的安全系数确定。
7、管片拼装机的自由度应满足拼装要求，各动作应准确可靠，操作应安全方便。
8、螺旋输送机的结构和尺寸应根据工程地质和水文地质条件、盾构直径和掘进速度等确定。
后闸门应具有紧急关闭功能。
9、泥水循环系统应根据地质和施工条件等确定，并应具备掘进模式和旁通模式，流量应连续可调，可配置渣石处理装置。
10、铰接装置应满足隧道轴线曲率半径的要求，最大推力应大于前后壳体姿态变化引起的阻力，每组铰接液压缸应具备行程监测功能。
11、渣土改良系统和注浆系统应与地质条件相适应。
注浆系统应具备物料注入速度和注入压力调节功能。
盾构管片选型技术
不同的隧道工程所使用的管片的超前量是不 同的，超前量的大小在隧道管片设计上是最 重要的设计内容。一般超前量的大小起码要 能够适应隧道最小转弯半径的要求。但如果 超前量设计的过大，施工中很容易造成管片 错台和管片失圆，不但给管片拼装带来很大 困难，更影响隧道的防水和美观。
5 KL 6
CL BL BL
盾构机管片选型技术
目录
一、盾构机管片选型原则 二、盾构机管片选型依据 三、盾构机电脑管片选型
一、盾构机管片选型原则
管片拼装时，通过转弯环与标准环的组合来 适应不同的曲线要求。管片拼装时按照以下 以下两个原则： 第一，要适合隧道设计线路； 第二，要适应盾构机的姿态。 这两者相辅相成，通过正确的管片选型和选 择正确的拼装点位，将隧道的实际线路调整 在设计线路的允许公差±50mm内。
管片对圆曲线段隧道的拟合计算步骤如下：
θ=2γ=2arctgδ/D 式中： θ---转弯环的偏转角 δ---转弯环的最大楔形量的一半 D----管片直径 将数据带入得出θ=0.3629 根据圆心角公式： α=180L/πR 式中：L---一段线路中心线的长度 R----曲线半径，取400m θ=α，将之代入，取得L=2.282
根据盾尾间隙进行管片选型
如果盾尾间隙过小，盾壳上的力直接作用在管 片上，则盾构机在掘进过程中盾尾将会与管片 发生摩擦、碰撞。轻则增加盾构机向前掘进的 阻力，降低掘进速度，重则造成管片错台（通 过调整盾构间隙，可以大大减少管片错台量）， 盾构一边间隙过小，另一边相应变大，这时盾 尾尾刷密封效果降低，在注浆压力作用下，水 泥浆很容易渗漏出来，破环盾尾的密封效果。
同时也可以看出如果继续拼装标准环的话， 下部的盾尾间隙将会进一步减小。通常我们 以各组油缸行程的差值的大小来判断是否应 该拼装转弯环，在两个相反的方向上的行程 差值超过40mm时，就应该拼装转弯环进行 纠偏。
盾构机的分类及选型
2．盾构机选型的其它条件 除了地质条件以外的盾构机选型的制约条件还很多，如工期、造价、环境 因素、基地条件等。
工期制约条件
因为手掘式与半机械式盾构机使用人工较多，机械化程度低，所以施工进度慢。 其余各类型盾构机因为都是机械化掘进和运输，平均掘进速度比前者快。
造价制约因素
一般敞口式盾构机的造价比密闭式盾构机低，主要原因是敞口式盾构机个象密 闭式盾构机那样有复杂的后配套系统，在地质条件允许的情况下，从降低造 价考虑，宜优先选用敞口式盾构机。
盾构类型与水压的关系
• 当水压大于0.3MPa时，适宜采用泥水盾构。 如采用土压平衡盾构，螺旋输送机难以形 成有效的土塞效应，在螺旋输送机排土闸 门处易发生碴土喷涌现象，引起土仓中土 压力下降，导致开挖面坍塌。 • 当水压大于0.3MPa时，如因地质原因需采 用土压平衡盾构，则需增大螺旋输送机的 长度，或采用二级螺旋输送机。
１９９５年
盾构选型的基本原则
开挖面稳定 地层的适应性 地下水处理 沉降 施工适宜性 安全性 辅助工法 环境及公害
盾构类型与渗透性的关系
地层渗透系数
卵石层 粗砂砾层 中细砂砾层 粉细砾层 粗砂层 中砂层 细砂层 淤泥质粘土 淤泥
渗 透 系 数
–– –– –– –– –– –– –– –– –– –– –– –– –– ––
我国典型地区盾构选型
我国盾构应用较多或较早的地区是上海、 广州及北京地区，可以说这三个地区分别代 表了我国三大区域的土层特征，盾构特征。 上海是软土区域，广州是软弱不均区域，北 京是砂卵石地层为特点。
1. 根据地质条件选择盾构机类型
砂质土类自立性能较差的地层，应尽量使用密闭型的盾构施工。若 为地下水较丰富且透水性较好的砂质土，则应优先考虑使用泥水平衡 盾构；对粘性土，则可首先考虑土压平衡盾构。砂砾和软岩等强度较 高的地层自立性能较好，应考虑半机械式或敞口机械式盾构施工。因 在相同条件下，盾构复杂，操作困难，造价高，反之，盾构简单，制 造使用方便，造价低。 针对地下水条件，若其压力值较高（大于0.1MPa），就应优先考虑 使用密封型的盾构，以保证工程的安全，条件许可也可采用降水或气 压等辅助方法。 对于砾径较小的地层，可以考虑各种盾构的使用。若砾径较大，除自 立性能较好的地层可考虑采用手掘式或半机械式盾构外，－般应使用 土压平衡盾构，若需采用泥水平衡盾构的话，须增加一个鳄式碎石机， 在输出泥浆前，先将大石块粉碎。
盾构机械设备的性能及选型分析
盾构机械设备的性能及选型分析1. 引言盾构机作为现代地下隧道施工的重要设备，在城市建设和基础设施建设中发挥着重要作用。
本文将对盾构机械的性能和选型进行详细分析，以帮助工程设计师和施工方在选择合适的盾构机械设备时做出明智的决策。
2. 盾构机械设备性能分析2.1 掘进能力盾构机械设备的掘进能力是评估其性能的一个重要指标。
掘进能力取决于盾构机的驱动力、推进速度以及其刀盘的结构设计和材料选择。
在选型过程中，需根据隧道的地质条件、长度和直径等因素综合考虑，选择具备充足掘进能力的盾构机。
2.2 安全性能盾构机械设备在施工过程中需要保证施工人员的安全。
因此，选型时应关注盾构机的安全性能表现，如智能监测系统、紧急停车装置、防震减振装置等。
这些装置的应用将最大程度地减少事故发生的可能性，确保施工人员的生命安全。
2.3 自动化程度近年来，随着科技的发展和智能化水平的提高，盾构机械设备的自动化程度越来越高。
自动化程度的提升不仅可以提高施工效率，还可以降低人工操作的风险。
选型时需根据具体工程需求和施工条件，选择自动化程度适宜的盾构机械设备。
2.4 维护保养成本盾构机械设备的维护保养成本包括设备的维修费用、易损件的更换费用以及设备故障停机带来的经济损失等。
选型时应考虑设备维护保养的难易程度、易损件的价格和更换周期等因素，并综合评估维护保养成本的经济性。
3. 盾构机械设备选型分析3.1 地质条件分析地质条件对盾构机械设备的选型至关重要。
需要考虑的地质因素包括地层稳定性、岩性和土壤类型等。
对于不同地质条件，应选择适宜的盾构机械设备，如硬岩盾构机、软土盾构机或土压平衡盾构机等。
3.2 隧道长度和直径隧道长度和直径直接影响到盾构机械设备的选型。
隧道长度较短、直径较小的工程可选择较小、灵活的盾构机械设备，而对于长隧道和大直径隧道的工程，则需要选择大型、高性能的盾构机械设备。
3.3 工期和成本工期和成本是盾构机械设备选型时需要综合考虑的因素。
盾构机选型标准
盾构机选型标准(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1、盾构机选型依据地铁区间，线路总长：隧道埋深9～13米。
隧道洞身大部分处于残积层中，局部地段穿越花岗岩、辉绿岩全、强风化带或断层破碎带，结构松散，易软化、变形，产生坍塌。
花岗岩层面起伏大，存在差异风化现象。
地下水按赋存条件分为第四系孔隙潜水和基岩裂隙水，砂层中具承压性。
主要补给来源为大气降水。
地下水埋深～米。
盾构隧道内径：5400mm，管片厚度：300mm，隧道外径：6000mm。
标准管片宽度：1200mm，分块数：6块。
本盾构隧道区间采用两台盾构机。
盾构机由站西端下井始发，推进至站东站起吊出井。
隧道地质情况、工程要求、环境保护要求、经济比较、地面施工场地大小等因素是盾构选型的基本依据。
根据国内外盾构施工经验与实例，我们认为，盾构机的选型必须满足以下几个要求：必须确保开挖空间的安全和稳定支护；保证隧道土体开挖顺利；保证永久隧道衬砌的安装质量；保证隧道开挖碴土的清除；确保盾构机械的作业可靠性和作业效率；保证地面沉降量在要求范围内；满足施工场地及环保要求。
2、不同开挖模式的工作原理盾构机的型式与工作特点目前世界上流行的盾构机按开挖模式主要可以分为两大类：敞开式与密闭式。
敞开式指盾构机的开挖面与机内的工作室间无隔板或隔板的某处设置可调节开口面积的出土口。
开挖面基本依靠开挖土体的自立保持稳定。
敞开式适用于地层条件简单、自立性好且无地下水的地层。
密闭式盾构机是在盾构机的开挖面与机内的工作室间设置隔板，刀盘旋转将开挖下来的碴土送入开挖面和隔板间的刀盘腔内，由泥水压力或土压或气压提供足以使开挖面保持稳定的压力。
密闭式盾构机适用于地层变化复杂、自立条件较差、地下水较丰富的地层，因为采用密闭式掘进可以有效地保证开挖面的自立与稳定，保证施工安全。
密闭式盾构机主要分为泥水平衡式、土压平衡式两类，代表了不同的出土方式和不同工作面土体平衡方式的特点，但适用地质与范围有一定的区别。
盾构选型的原则

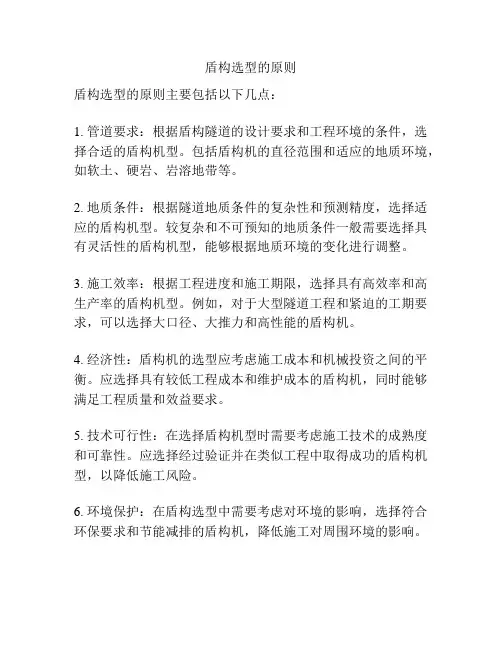

盾构选型的原则
盾构选型的原则主要包括以下几点：
1. 管道要求：根据盾构隧道的设计要求和工程环境的条件，选择合适的盾构机型。
包括盾构机的直径范围和适应的地质环境，如软土、硬岩、岩溶地带等。
2. 地质条件：根据隧道地质条件的复杂性和预测精度，选择适应的盾构机型。
较复杂和不可预知的地质条件一般需要选择具有灵活性的盾构机型，能够根据地质环境的变化进行调整。
3. 施工效率：根据工程进度和施工期限，选择具有高效率和高生产率的盾构机型。
例如，对于大型隧道工程和紧迫的工期要求，可以选择大口径、大推力和高性能的盾构机。
4. 经济性：盾构机的选型应考虑施工成本和机械投资之间的平衡。
应选择具有较低工程成本和维护成本的盾构机，同时能够满足工程质量和效益要求。
5. 技术可行性：在选择盾构机型时需要考虑施工技术的成熟度和可靠性。
应选择经过验证并在类似工程中取得成功的盾构机型，以降低施工风险。
6. 环境保护：在盾构选型中需要考虑对环境的影响，选择符合环保要求和节能减排的盾构机，降低施工对周围环境的影响。
总的原则是根据具体项目要求，综合考虑工程地质、施工进度、经济性和环保要求等因素，选择最适合的盾构机型进行施工。
盾构选型与配置要求
盾构选型与配置要求一、引言盾构机是一种用于地下隧道施工的机械设备，通过推进和控制盾体实现地下隧道的开挖和衬砌。
盾构机的选型与配置要求是保证工程施工顺利进行的关键。
本文将从盾构机选型与配置背景、盾构机选型要求、盾构机配置要求、技术要求等方面进行分析。
二、盾构机选型与配置背景随着城市化进程的加快和交通网络的不断扩展，地下隧道建设的需求逐渐增加，盾构机作为地下隧道施工主要设备之一，承担着巨大的施工任务。
在盾构机选型与配置时，需要考虑工程的具体需求，包括隧道的长度、直径、土层情况、地质条件等，以及施工周期、施工速度要求等因素。
三、盾构机选型要求1.适应地质条件：盾构机选型时需要根据地质条件选择合适的机型。
地质条件复杂的地区，如软黏土层、水下隧道等，需要采用具有较强适应性的盾构机。
2.考虑工程参数：盾构机选型要考虑隧道的直径、长度、弯曲半径等工程参数，选用合适的机型。
一般情况下，隧道直径较小的可以选择小型盾构机，隧道直径较大的可以选择大型盾构机。
3.考虑施工速度要求：盾构机选型时需要考虑施工周期和施工速度要求。
如果施工周期较紧迫，需要选择具有较高推进速度和装备配置的盾构机。
四、盾构机配置要求1.推进系统：盾构机的推进系统是保证施工进度的关键，需要配置具有较高推进力和推进速度的系统。
推进系统的配置要充分考虑地质条件、隧道直径等因素。
2.壁厚控制系统：盾构机的壁厚控制系统需要精确控制衬砌的厚度，以保证隧道的结构安全。
配置的壁厚控制系统要具备高精度和稳定性。
3.螺旋输送系统：盾构机的螺旋输送系统负责将挖出的土方料送出隧道，需要配置高效稳定的螺旋输送系统，以保证施工的连续性和效率。
五、技术要求1.控制系统：盾构机的控制系统需要具备高精度、高稳定性，并能保持与其他系统的协调工作。
控制系统的配置要根据盾构机的使用特点和需求进行选择。
2.故障诊断系统：盾构机的故障诊断系统可以及时发现和解决机械故障，提高施工的效率和安全性。
盾构机选型与适应性评估方案
盾构机选型与适应性评估方案盾构机是一种用于地下隧道施工的专用设备，选择合适的盾构机对于工程的顺利进行至关重要。
为了正确选择盾构机，需要进行选型和适应性评估。
以下是一套完整的盾构机选型与适应性评估方案。
1.项目需求分析：首先要对项目需求进行详细分析，包括隧道的长度、直径、地质条件、地下水情况等。
根据不同的需求，可以确定需要的盾构机的类型，例如单壁盾构机、双壁盾构机、混合土盾构机等。
2.盾构机的技术指标评估：根据项目需求，以及对于盾构机性能的要求，对盾构机的技术指标进行评估。
这些指标包括盾构机的推力、刀盘直径、刀盘转速、刀具类型等。
通过评估这些指标，可以找到符合项目需求的盾构机类型。
3.制造商的信誉评估：选择一个有良好信誉的盾构机制造商非常重要。
可以通过查看制造商的资质证书、参观厂房、考察制造商的技术实力等方式进行评估。
选择一个信誉好的制造商可以确保盾构机的质量和性能。
4.盾构机的经济性评估：除了技术指标外，还需要进行盾构机的经济性评估。
这包括盾构机的价格、运维成本、周期等。
需要考虑盾构机在长期使用中的经济性，并与其他盾构机进行比较。
5.盾构机的适应性评估：盾构机在实际施工中需要适应不同的地质条件和施工要求。
因此，需要对盾构机的适应性进行评估。
这可以通过查阅盾构机的施工案例、进行模拟测试等方式来评估。
6.售后服务评估：盾构机的售后服务非常重要，因为在使用过程中可能会遇到各种问题。
需要对供应商的售后服务进行评估，了解其售后服务网络的完善程度以及服务响应速度。
7.采购决策：在完成以上的评估后，可以对不同的盾构机进行综合评估，确定最合适的盾构机型号。
考虑到项目的需求、技术指标、制造商信誉、经济性、适应性以及售后服务等因素，做出最终的盾构机采购决策。
通过以上的盾构机选型与适应性评估方案，可以确保选择到适合项目需求的盾构机，提高工程施工的效率和质量。
盾构法施工盾构机选型
盾构法施工盾构机选型（一）盾构机选型原则采用盾构法施工的工程，首先要根据多方面的条件来统筹考虑盾构及配套设施的选型，一旦机型选定，工程开工后，想要对施工方法作出调整就相当困难。
盾构机的性能及其与地质条件的适应性是盾构隧道施工成败的关键。
本工程的盾构选型主要依据轨道交通一号线一期工程招标文件、设计图纸及地勘资料，参考国内已有盾构工程实例及相关的盾构技术规范，按照适用性、可靠性、先进性、经济性相统一的原则进行盾构机的选型。
1、适合于本工程隧道所穿越土层条件及工程的重难点；2、适合于施工长度、工期要求、设计线路要求；3、后配设备、始发设施等施工设备必须要满足盾构开挖能力；4、充分考虑施工环境。
（二）盾构机选型要点在仔细分析区间勘查设计资料的基础上，结合我司既有盾构施工经验，及轨道交通1~3号线盾构机选型及施工经验，本工程盾构机选型分析如下：1、盾构机的可靠性盾构机的生产厂商必须为国内知名厂商，中铁装备品牌盾构机有较大的用户群，其企业信誉及设备性能已得到充分验证，能够满足地铁施工的需要。
我部对1号线盾构机使用情况进行了调查，主要采用铁建重工品牌的盾构机。
盾构机使用寿命应满足本工程区间施工需求，已施工长度加本工程区间设计长度不得超过盾构机的设计推进里程，以不超过10km为宜。
2、对隧道结构的适应性本工程盾构区间隧道衬砌采用钢筋混凝土预制管片，外径6000mm，内径5400mm，环宽1500mm。
盾构机的尺寸需能够满足管片安装需求。
3、对区间地质的适应性本工程盾构区间穿越地层主要为：从南至北主要地层为：全风化砾岩及圆砾卵石以及强风化板岩，均属于软弱地层，自稳性较差。
盾构机刀盘应具备足够的开口率，利于切削后的土体进入土仓，刀盘刀具配置以滚压为主，切削为辅，刀盘刀具均应有相应的耐磨设计。
根据轨道交通1号线经验多数采用辐条+面板式的复合刀盘，开口率＞30%。
软硬岩刀具刀座相同，根据不同的地质条件可以合理配置刀具，所有刀具均可由刀盘背面进行更换。
盾构机选型的方法和步骤
盾构机选型的方法和步骤盾构机是隧道施工中的重要设备，正确的选型对于工程的顺利实施至关重要。
以下为盾构机选型的方法和步骤：1.确定隧道类型首先需要确定隧道工程的类型。
根据隧道的设计要求，可以分为交通隧道、水利隧道、市政隧道等。
不同类型的隧道对盾构机的需求和性能要求不同。
2.确定隧道尺寸根据隧道的设计要求，需要确定隧道的尺寸。
这包括隧道的直径、长度以及曲率半径等。
盾构机的尺寸必须与隧道尺寸相匹配，以满足施工要求。
3.确定地质条件地质条件是选择盾构机的重要因素之一。
需要对工程场地的地质条件进行详细勘察和分析，包括土质类型、地下水位、岩石强度等。
根据地质条件，选择适合的盾构机和刀具。
4.确定推进速度推进速度是盾构机的重要参数之一。
需要根据隧道施工的要求和盾构机的性能，确定合适的推进速度。
推进速度过快可能导致盾构机控制难度增加，过慢则可能影响施工效率。
5.确定出土方式盾构机在挖掘过程中需要将土石运出隧道。
根据工程需要和场地条件，可以选择不同的出土方式，如机械出土、水力出土等。
选择合适的出土方式有助于提高施工效率和质量。
6.确定控制系统控制系统是盾构机的核心部分之一。
需要根据盾构机的性能和施工要求，选择合适的控制系统。
控制系统应具有稳定性、可靠性和灵活性等特点，能够实现对盾构机的精确控制。
7.确定辅助系统辅助系统是盾构机的重要组成部分，包括注浆系统、通风系统、照明系统等。
需要根据隧道施工的要求和场地条件，选择合适的辅助系统，以提高施工效率和质量。
8.确定刀具和盾构材料最后需要确定盾构机的刀具和材料。
刀具的类型和数量应根据地质条件和隧道尺寸来确定。
同时，盾构机的材料也应根据工程需要和场地条件进行选择，如钢铁、合金等。
综上所述，盾构机的选型需要综合考虑隧道类型、尺寸、地质条件、推进速度、出土方式、控制系统、辅助系统和刀具及盾构材料等多个方面因素。
只有在全面了解并分析这些因素后，才能选择出最适合工程需求的盾构机，从而确保隧道施工的顺利进行和质量要求的达成。
62.1K413024 了解盾构机型的选择
1K413024 了解盾构机型的选择一、盾构机的种类按开挖面是否封闭划分，可分为密闭式和敞开式两类。
按平衡开挖面土压与水压的原理不同，密闭式盾构机又可分为土压式（常用泥土压式）和泥水式两种。
敞开式盾构机按开挖方式划分，可分为手掘式、半机械挖掘式和机械挖掘式三种。
按盾构机的断面形状划分，有圆形和异型盾构机两类，其中异型盾构机主要有多圆形、马蹄形和矩形。
二、盾构机的选择（一）选择原则盾构机的选择原则主要有：（1）适用性原则（2）技术先进性原则技术先进性有两方面含义：一是不同种类盾构机技术先进性不同，二是同一种类盾构机由于设备配置的差：异与功能的差异而技术先进性不同。
（3）经济合理性原则（二）各种盾构机对地质条件的适用性（三）选择程序1K413030喷锚暗挖法施工1K413030 喷锚暗挖法施工1K413031 掌握喷锚暗挖法的掘进方式选择“管超前、严注浆、短开挖、强支护、早封闭、勤量测”是浅埋暗挖法施工的十八字方针。
采用浅埋暗挖法施工时，常见的施工方法是正台阶法以及适用于特殊地层条件的其他施工方法，如全断面法、正台阶法、正台阶环形开挖法、单侧壁导坑法、双侧壁导坑法、中隔壁法、交叉中隔壁法、中洞法、侧洞法、柱洞法等。
一、全断面法地下工程结构断面采用一次开挖成型的施工方法叫全断面开挖法，该法的优点是可以减少开挖对围岩的扰动次数，有利于围岩天然承载拱的形成，工序简单，便于组织大型机械化施工；施工速度快，防水处理简单。
缺点是对地质条件要求严格，围岩必须有足够的自稳能力。
二、台阶法台阶法施工就是将结构断面分成两个以上部分，即分成上下两个工作面或几个工作面，分步开挖。
根据地层条件和机械配套情况，台阶法又可分为正台阶法和中隔壁台阶法等。
正台阶法能较早使支护闭合，有利于控制其结构变形及由此引起的地面沉降。
（一）台阶法开挖优点1．灵活多变，适用性强。
凡是软弱围岩、第四纪沉积地层，必须采用正台阶法，这是各种不同方法中的基本方法。
盾构选型及参数计算方法
盾构选型及参数计算⽅法盾构选型及参数计算⽅法1.1、序⾔盾构是⼀种专门⽤于隧道⼯程的⼤型⾼科技综合施⼯设备，它具有⼀个可以移动的钢结构外壳（盾壳），盾构内装有开挖、排⼟、拼装和推进等机械装置，进⾏⼟层开挖、碴⼟排运、衬砌拼装和盾构推进等系列操作，使隧道结构施⼯⼀次完成。
它具有开挖快、优质、安全、经济、有利于环境保护和降低劳动强度的优点，从松散软⼟、淤泥到硬岩都可应⽤，在相同条件下，其掘进速度为常规钻爆法的4～10倍。
较长地下⼯程的⼯期对经济效益和⽣态环境等⽅⾯有着重⼤影响，⽽且隧道⼯程掘进⼯作⾯⼜常常受到很多限制，⾯对进度、安全、环保、效益等这些问题，使⽤盾构机⽆疑是最好的选择。
些外，对修建穿越江、湖、海底和沼泽地域隧道，采⽤盾构法施⼯，也具有⼗分明显的技术和经济优势。
采⽤盾构法施⼯，盾构的选型及配置是隧道施⼯中关键环节之⼀，盾构选型应根据⼯程地质⽔⽂情况、⼯期、经济性、环境保护、安全等综合考虑。
盾构的选型及配置是⼀种综合性技术，涉及地质、⼯程、机械、电⽓及控制等⽅⾯。
1.2盾构机选型主要原则1.2.1盾构的选型依据盾构选型主要应考虑以下⼏个因素：1）⼯程地质、⽔⽂条件及施⼯场地⼤⼩。
2）业主招标⽂件中的要求。
3）管⽚设计尺⼨与分块⾓度。
4）盾构的先进性、适应性与经济性。
5）盾构机⼚家的信誉与业绩。
6）盾构机能否按期到达现场。
1.2.2 盾构的型式1）敞开式型盾构敞开式型盾构是指盾构内施⼯⼈员可以直接和开挖⾯⼟层接触，对开挖⾯⼯况进⾏观察，直接排除开挖⾯发⽣的故障。
这种盾构适⽤于能⾃⽴和较稳定的⼟层施⼯，对不稳定的⼟层⼀般要辅以⽓压或降⽔，使⼟层保持稳定，以防⽌开挖⾯坍塌。
有⼈⼯开挖盾构、半机械开挖盾构、机械开挖盾构。
2）部分敞开式型盾构部分敞开式型盾构是在盾构切⼝环在正⾯安装挤压胸板或⽹格切削装置，⽀护开挖⾯⼟层，即形成挤压盾构或⽹格盾构，施⼯⼈员可以直接观察开挖⾯⼟层⼯况，开挖⼟体通过⽹格孔或挤压胸板闸门进⼊盾构。
盾构机选型要点及盾构施工条件与现场布置
【考点】盾构机选型要点一、盾构类型与适用条件（一）盾构类型（1）按支护地层的形式分类，主要分为自然支护式、机械支护式、压缩空气支护式、泥浆支护式、土压平衡支护式5种类型（见图1K413031-1）。
（2）按开挖面是否封闭划分，可分为密闭式和敞开式两类。
按平衡开挖面土压与水压的原理不同，密闭式盾构又可分为土压式（常用泥土压式）和泥水式两种。
敞开式盾构按开挖方式划分，可分为手掘式、半机械挖掘式和机械挖掘式三种（见图1K413031-2）。
（3）按盾构的断面形状划分，有圆形和异型盾构两类，其中异型盾构主要有多圆形、马蹄形、类矩形和矩形，目前在国内轨道交通建设中，已有双圆马蹄形、矩形和类矩形盾构应用。
（二）盾构机的刀盘配置盾构的刀盘主要由刀盘体、刀具、磨损检测器、搅拌棒、泡沫及膨润土管路等零部件组成。
刀盘体由钢结构焊接而成，刀具可分为：滚刀、切刀、边缘刮刀、仿形刀、保径刀、先行刀、中心刀等。
刀盘是机械化盾构的掘削部件，刀盘结构应根据地质适应性的要求进行设计，以适合围岩条件，并保证开挖面稳定的前提下，提高掘进速度。
刀盘设计时，应充分考虑刀盘的结构形式、支承方式、开口率、开口大小和分布、刀具的布置等因素。
刀盘具有三大功能:（1）开挖功能。
刀盘旋转时，刀具切削隧道开挖面的土体，对开挖面的岩土层进行开挖，开挖后的渣土通过刀盘的开口进入土仓。
（2）稳定功能。
支撑开挖面，具有稳定开挖面的功能。
（3）搅拌功能。
对于土压平衡盾构，刀盘对土仓内的渣土进行搅拌，使渣土具有一定的塑性、流动性并在一定程度上避免形成“泥饼”的作用。
盾构的刀盘结构形式与工程地质情况有着密切的关系，不同的地层应采用不同的刀盘结构形式：土压平衡盾构的刀盘有两种形式——面板式和辐条式。
（1）面板式刀盘开口率相对较小，面板直接支撑面，有挡土功能，有利于切削面稳定，但在开挖黏土层时，易发生黏土粘附面板表面影响开挖效率的情况，防止措施是注入改良材料等。
（2）辐条式刀盘开口率大，土砂流动顺畅，不易堵塞，土仓压力能有效作用于开挖面，但一般不能安装滚刀，且中途换刀安全性较差。
盾构机的适应性与选型
1
效率
电能直接转化为机械能驱动刀盘，效率高。
电能转化为机械能，机械能转化为液压能，再由液压能 转换为机械能驱动刀盘，效率低。
2
经济性
由于效率高，电能节约，更经济。
效率低，能耗大，相对使用成本较高。
3
机械维修 维修简单。
由于液压系统管路复杂，密封容易出问题，维护复杂。
使用变频技术的使用，对调节控制的反应更灵
2. 断面
断面形式有：圆形、双圆、三圆、矩形、类矩形、马蹄形。 断面的选择主要与隧道的用途有关，比如说共同沟、电力管道等即可采用矩形断面。
表 10.1 隧道地质与所采用的盾构类型
隧道围岩特点
软基
黏土、粉土、砂
砾石、卵石
软岩
硬基
硬岩
盾构类别
泥水加压盾构 土压平衡盾构
混合式盾构或 TBM
开敞式 TBM
3.选型的主要内容
~5~
图 10.1 土压和泥水式盾构渗透性的适应范围 粒径分布对盾构机选型的影响
图 10.2 盾构的适应性级配曲线 对于图 10.2 所示的几个级配区间，对于盾构施工措施来说主要如下： I 区：如果最大不排水抗剪强度 Sumax>80-100kPa，或者(SPT)Nmax>8-10 便可使用敞开式盾构；II 区： 由于土体过粘需要改良 ；III 区：EPB 的比较理想的地层，基本不需要对土体改良；IV 区：由于摩擦系数高， 需要对渣土进行减摩改良；V 区：基本不适于 EPB 的区域。 总之，从大的方向总结来说： ★ 越大直径，选择泥水盾构的越多，对近年来国内外 46 个大直径盾构项目的统计（详见第 6 章，国内 外大直径盾构统计表），46 个项目中，采用泥水加压平衡盾构的有 34 个，占比 74%，土压平衡盾构有 13
盾构机选型方案
盾构机选型方案盾构机是一种用于地下隧道施工的机械设备，其选型方案涉及多个因素，包括隧道长度、地质条件、工期要求、施工环境等。
以下是一个完整的盾构机选型方案，包括机械选型、设备配置、施工参数等。
首先，根据隧道长度确定盾构机的类型。
通常情况下，盾构机可分为硬岩盾构机、软土盾构机和混合地质盾构机。
对于隧道长度较短且地质情况良好的项目，可以选择硬岩盾构机。
而对于地质条件复杂、隧道长度较长的项目，则需要选择适合软土和围岩的盾构机，如可转体和伸缩型盾构机。
其次，根据地质条件和工期要求确定盾构机的口径。
盾构机的口径通常与隧道的设计口径相对应，一般在地质勘察报告中会给出推荐的盾构机口径范围。
根据隧道工程的方案设计，选择适当的盾构机口径，以保证施工质量和施工效率的平衡。
再次，根据施工环境确定盾构机的工作方式。
盾构机的工作方式可分为开挖式和顶管式两种。
开挖式盾构机适用于较稳定的地下环境，可以直接在地下开挖隧道；而顶管式盾构机适用于地下环境不稳定的工程，需要同时进行隧道开挖和管片施工。
根据工程要求选择合适的工作方式，确保施工的平稳进行。
然后，确定盾构机的设备配置。
盾构机的设备配置包括刀盘结构和推进机构。
刀盘结构可根据地质条件选择不同类型的刀盘，如开盘式刀盘、密闭式刀盘和改良刀盘等。
推进机构则包括盾构机的推进系统和液压系统，需要根据工程要求选择推进速度和施工压力等参数。
最后，确定盾构机的施工参数。
盾构机的施工参数包括推进速度、土压平衡和泥水平衡等。
推进速度主要根据工期要求和施工效率确定。
土压平衡用于在软土或水中施工，通过对推进腔进行注浆，保持盾构机的平衡。
泥水平衡则用于固化土层或固结液中施工，通过在推进腔内与土层或固结液之间形成一层平衡泥浆，来实现施工。
综上所述，盾构机的选型方案需要综合考虑隧道长度、地质条件、工期要求和施工环境等多个因素，并根据工程要求确定机械选型、设备配置和施工参数等。
选择合适的盾构机和施工方案，可以提高施工效率，保证施工质量，降低工程风险。
(完整版)盾构机选型
第1章.第2章.第3章.第4章.第5章.第6章.第7章.第8章.第9章.第10章.盾构、配套设备与管模10.1.盾构机选型10.1.1.选型原则盾构机的性能及其对地质条件的适应性是盾构隧道施工成败的关键。
本合同段盾构区间工程的盾构机选型按照性能可靠、技术先进、经济适用相统一的原则，依据招标文件、颐和园站－圆明园站和圆明园站－成府路站区间岩土工程勘察报告等资料，并参考国内外已有盾构工程实例及相关的技术规范进行。
10.1.2.选型依据盾构机选型具体依据如下：（1）本合同段盾构工程施工条件隧道长度：3032+2044.286单线延米；线路间距：8～19m；隧道覆土厚度最小：6m，最大：15.4m；平面最小曲线半径：350m；最大坡度：20.801‰；隧道衬砌管片内径：5400mm 外径：6000mm（2）工程施工环境特点本工程施工环境具有如下特点对盾构机施工有一定的影响：本合同段区间隧道沿线地下管线、建（构）筑物密集。
颐和园－圆明园区间线路下穿颐和园、圆明园，与万泉河高架桥相交；圆明园～成府路站区间线路通过成府小学、化工研究院，下穿万泉河。
区间线路与万泉河高架桥相交时，隧道外轮廓与桩基距离最小为5m，下穿圆明园一座池塘时覆土厚度仅6m，万泉河底部区域隧道覆土厚度为9m。
本合同段区间线路主要沿颐和园路、清华西路布置，与中关村北大街相交，所经道路尤其是中关村北大街交通繁忙、车流量大。
（3）区间地质特点本合同段区间隧道穿越地层主要有粉质粘土、粉土层，局部夹有砂层、卵石圆砾等。
具体的地质统计表见表10-1-1和图10-1-1。
10.1.3. 本工程地质特点对盾构机功能的要求针对以上工程地质条件及特点，盾构应具备以下功能： （1）盾构机对地层条件的适应性要求本合同段隧道地层主要由粉质粘土、粉土层、卵石圆砾层组成，局部夹有砂层，所以盾构对软土地层的适应性应是重点考虑的问题。
盾构在软土地段的施工时应重点考虑以下功能：具备土压平衡掘进功能； 足够的推力和刀盘驱动扭矩； 良好的加泥、加泡沫等碴土改良能力； 合理的刀盘及刀具设计； 具有完善的防喷涌功能； 能够有效防止中心泥饼的生成； 较好的人员仓条件；圆明园－成府路站区间颐和园－圆明园站区间图10-1-1 盾构区间隧道洞身主要地质比例图超前地质钻探及管片壁后同步注浆功能。
盾构机选型方案范文
盾构机选型方案范文一、背景介绍随着城市化进程的加快，地下空间的利用变得越来越普遍，盾构机广泛应用于地铁、隧道等工程中。
在选择盾构机类型时，需要综合考虑施工工程条件、地质情况、施工周期等因素。
二、盾构机选型因素1.盾构机直径：盾构机直径应根据隧道设计要求确定。
直径较小的盾构机适用于地下维修、水管隧道等工程，直径较大的盾构机适用于地铁、隧道等大型工程。
2.地质条件：地质条件是选择盾构机类型的重要因素之一、如地下有软土、沙土等地质情况，选择压力平衡式盾构机；如地下有硬岩、岩层等地质情况，选择土压平衡式盾构机或开挖式盾构机。
3.施工工程条件：施工工程条件包括施工地面空间、施工时间限制、施工环境等因素。
如果施工空间有限，可以选择小型盾构机；如果需要快速施工，可以选择高性能盾构机；如果施工环境恶劣，可以选择特殊材质的盾构机。
4.施工周期：施工周期直接影响了盾构机的选型。
如施工周期较短，可以选择高效盾构机；如施工周期较长，可以选择自适应盾构机，能够适应不同地质条件。
5.维护保养成本：盾构机的维护保养成本也是选择盾构机的重要因素之一、通常来说，市场上成熟的盾构机品牌维护成本较低，而一些不成熟的盾构机品牌维护成本较高。
三、盾构机选型方案1.根据隧道直径确定盾构机类型：根据隧道直径进行筛选，如直径小于6米使用小直径盾构机，直径为6-12米使用中直径盾构机，直径大于12米使用大直径盾构机。
2.根据地质条件选择盾构机类型：针对地质条件，选择合适的盾构机类型。
如对于软土、沙土等地质情况，选择压力平衡式盾构机；对于硬岩、岩层等地质情况，选择土压平衡式盾构机或开挖式盾构机。
3.根据施工工程条件选型：考虑施工环境、施工空间、施工时间限制等因素，选择适合条件的盾构机。
如在施工空间有限的情况下，选择小型盾构机；在施工时间限制较为严格的情况下，选择高效盾构机。
4.考虑盾构机品牌和维护保养成本：选择市场上知名的、维护成本较低的盾构机品牌，避免维护保养成本过高。
地铁盾构机设备性能及配置情况
地铁盾构机设备性能及配置情况Ⅰ、盾构机配置情况1.1 盾构机选型及数量配置在盾构的机型选择上，关键是选择适应地层、施工稳定及满足工况条件的盾构机型。
经过我公司详细研究后，计划投入6台土压平衡盾构用于本标段工程。
其中洪泥河站～一经路站区间2台；一经路站～机场大道站区间2台；机场大道站～奥体中心站区间2台。
1.1.1 选型原则盾构选型主要依据招标文件和岩土工程勘察报告，按照适用性、可靠性、先进性、经济性相统一的原则进行盾构机选型。
为实施该工程，盾构机选型满足以下几点要求：1）满足本项目复杂的地质条件、隧道参数的施工要求；2）适应工程环境，确保工程安全；3）其配置满足工期要求；4）满足保护环境的要求。
1.1.2 选型依据1.1.2.1 地质、水文条件1）洪泥河站～一经路站区间隧道工程隧道主要穿越⑥2粉质黏土、⑦2粉质黏土、⑦3粉土、⑧3粉土、⑧4粉砂、⑧5细砂。
本区间隧道段内，盾构将穿越粉砂层和粉土层，施工风险较高。
2）一经路站～机场大道站区间隧道工程隧道主要穿越⑥1黏土、⑥2粉质黏土、⑥3粉土、⑥5淤泥质黏土、⑦2粉质黏土、⑦3粉土、⑧2粉质黏土、⑧3粉土。
本区间隧道段内，盾构将穿越黏土层和粉土层，施工风险较高。
3）机场大道站～奥体中心站区间隧道工程隧道主要穿越⑥2粉质黏土、⑥3粉土、⑥5淤泥质黏土、⑦2粉质黏土、⑦3粉土、⑧2粉质黏土、⑧3粉土、⑧4粉砂。
本区间隧道段内，盾构将穿越粉砂层和粉土层，施工风险较高。
本区间受基底构造、地层岩性和地形、地貌、气象以及海进、海退等综合因素影响，水文地质条件较复杂。
按地下水类型可分为：松散岩类孔隙水，赋存于第四系、第三系松散堆积层中；基岩裂隙水赋存于碳酸盐岩溶裂隙中。
地区在天然条件下，总的地下水补、径、排特点是：在水平方向上，浅层地下水和深层承压水由北向南形成补给，在垂直方向上，下伏含水岩组接受上覆含水岩组的渗透补给。
浅层地下水有下列补给、径流和排泄特点：补给：地下水接受大气降水入渗和地表水入渗补给，地下水具有明显的丰、枯水期变化，丰水期水位上升，枯水期水位下降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、盾构机选型依据
地铁区间，线路总长：隧道埋深9～13米。
隧道洞身大部分处于残积层中，局部地段穿越花岗岩、辉绿岩全、强风化带或断层破碎带，结构松散，易软化、变形，产生坍塌。
花岗岩层面起伏大，存在差异风化现象。
地下水按赋存条件分为第四系孔隙潜水和基岩裂隙水，砂层中具承压性。
主要补给来源为大气降水。
地下水埋深5.2～8.4米。
盾构隧道内径：5400mm，管片厚度：300mm，隧道外径：6000mm。
标准管片宽度：1200mm，分块数：6块。
本盾构隧道区间采用两台盾构机。
盾构机由站西端下井始发，推进至站东站起吊出井。
隧道地质情况、工程要求、环境保护要求、经济比较、地面施工场地大小等因素是盾构选型的基本依据。
根据国内外盾构施工经验与实例，我们认为，盾构机的选型必须满足以下几个要求：
必须确保开挖空间的安全和稳定支护；
保证隧道土体开挖顺利；
保证永久隧道衬砌的安装质量；
保证隧道开挖碴土的清除；
确保盾构机械的作业可靠性和作业效率；
保证地面沉降量在要求范围内；
满足施工场地及环保要求。
2、不同开挖模式的工作原理
2.1 盾构机的型式与工作特点
目前世界上流行的盾构机按开挖模式主要可以分为两大类：敞开式与密闭式。
敞开式指盾构机的开挖面与机内的工作室间无隔板或隔板的某处设置可调节开口面积的出土口。
开挖面基本依靠开挖土体的自立保持稳定。
敞开式适用于
地层条件简单、自立性好且无地下水的地层。
密闭式盾构机是在盾构机的开挖面与机内的工作室间设置隔板，刀盘旋转将开挖下来的碴土送入开挖面和隔板间的刀盘腔内，由泥水压力或土压或气压提供足以使开挖面保持稳定的压力。
密闭式盾构机适用于地层变化复杂、自立条件较差、地下水较丰富的地层，因为采用密闭式掘进可以有效地保证开挖面的自立与稳定，保证施工安全。
密闭式盾构机主要分为泥水平衡式、土压平衡式两类，代表了不同的出土方式和不同工作面土体平衡方式的特点，但适用地质与范围有一定的区别。
泥水平衡式盾构机是在盾构机的前部设置隔板，装备刀盘面板、输送泥浆的送排泥管和推进盾构机的盾构千斤顶。
在地面上还配有分离排出泥浆的泥浆处理设备。
开挖面的稳定是将泥浆送入泥浆室内，在开挖面上用泥浆形成不透水的泥膜，通过该泥膜保持水压力，以对抗作用于开挖面的土压力和水压力。
开挖的碴土以泥浆形式输送到地面，通过处理设备离析为土粒和泥水，分离后的泥水进行质量调整，再输送到开挖面。
泥浆处理设备设在地面，需占用较大的施工场地。
另外泥水式盾构机及其配套系统价格较高。
土压平衡式盾构机是在盾构机的前部设置隔板，隔板与刀盘之间形成一个用于土压平衡、碴土搅拌、碴土排出的碴土仓。
装配有各种刀具的刀盘不断旋转切削土体，切削下来的碴土通过刀盘进料槽进入碴土仓。
碴土仓内和排土用的螺旋输送机内充满开挖碴土，依靠盾构机千斤顶的推力给土仓内的开挖土砂加压，使碴土仓的土压作用于刀盘开挖面以使其稳定。
土压式盾构机占用场地较小，价格较低。
土压平衡式盾构机又可分为纯土压平衡式与加泥型土压平衡式。
纯土压平衡式盾构机单纯依靠开挖下来的碴土压力稳定开挖面。
这种盾构机较适用于开挖含砂量小的塑性流动性软粘土。
加泥型土压平衡盾构机装备有注入添加材料促进开挖砂土塑性流动的机构。
对于含砂量、含水量较大的土层，盾构机的加泥装置可以根据土质，选用泡沫、膨润土、高吸水树脂等添加材料，将其注入开挖面和泥土仓。
通过搅拌机构将添加材料与开挖下来的碴土强力搅拌，将开挖碴土变成具有可塑性、流动性、防渗性的泥土，这种泥土充满土仓和螺旋输送机内。
当土仓内压力小于开挖面压力时，
开挖面碴土继续进入土仓，土仓内土压升高；当土仓内压力与开挖面压力相平衡时，碴土停止流动，开挖面即稳定下来。
在某些地质条件下，加泥型土压平衡盾构还可以在半土压平衡/压气模式下工作，通过向开挖面与隔板间压注压缩空气来对没有碴土的空间提供支撑力，以防止盾构上方土体产生塌方；当土壤稳定性较好，盾构施工不需要带压出土时，土压平衡盾构还可以在土仓无压力条件下工作，此时，不需要对开挖土料进行改良；当线路中存在高水压、大水量地层时，盾构机的出土系统还可改为由柱塞泵输送开挖下来的碴土，以避免螺旋输送机的喷涌和开挖面上方的坍方。
这种盾构机适用土质范围广泛，占地面积较小，价格适中。
2.2 土压平衡盾构的基本工作原理
盾构机的掘进
液压马达驱动切削刀盘旋转，同时开启盾构液压油缸（千斤顶），将盾构向前推进。
切削下来的碴土进入泥土仓。
随着油缸的向前推进、刀盘的持续旋转，碴土充满泥土仓。
根据地质情况决定是否注入添加材料来改善碴土流动性。
然后开动螺旋输送机，将切削下来的碴土排送至运输皮带上，通过输送皮带将碴土输送至运土轨道车上，通过竖井由龙门吊将土箱吊至地面弃土。
土压平衡
当泥土仓与螺旋输送机中的碴土积累到一定数量时，开挖面被切下的碴土经刀槽进入泥土仓的阻力增大，当这个阻力足以抵抗土层的土压力和地下水的水压力时，开挖面就能保持相对稳定而不致坍塌。
这时只要保持从泥土仓中输送出去的碴土量与切削下来的流入泥土仓中的碴土量相平衡，开挖工作就能顺利进行。
排土量与排土速度的控制，关系到开挖面的稳定。
土压平衡盾构就是通过土压管理来保持土压力或碴土量的相对平衡与稳定来进行工作的。
碴土仓土压力调节方法
开挖面土压力与土仓内压力的相对平衡用三种方式来调节，一是推进油缸速度不变，改变螺旋输送机转速和排土闸门的开口度；二是改变推进油缸速度，螺旋输送机转速和排土闸门的开口度不变；三是两个同时适当调整。
通过第一种方法，即通过控制螺旋输送机排土闸门的开口度和螺旋输送机的旋转速度来控制土压平衡比较简便，是有效控制土压最主要的方法。
3、盾构机选用
3.1具体选型
本标段地质结构复杂，必须选用密闭式盾构机，即在泥水平衡盾构与土压平衡盾构之间选择。
由于泥水平衡盾构机结构复杂、造价较高、泥水处理成本高、废弃泥浆中粘土等细颗粒不易分离容易造成环境污染等原因，如果土压平衡盾构机与泥水平衡盾构机均能安全快速完成隧道掘进，一般会选用土压平衡盾构机。
3.1.1从地质情况分析
本标段隧道洞身大部分处于砾质粘土与砂质粘土中，局部地段穿越花岗岩、辉绿岩全、强风化带或断层破碎带，可能会遇到单轴极限抗压强度为Mpa 的花岗岩。
隧道洞身地层含水量较小，且地表无大的水系。
以上地质情况完全符合复合式土压平衡盾构机的使用条件。
3.1.2从实际施工分析
土压平衡盾构机在掘进通过上述地层时，可能发生的事故为：喷涌，坍方与刀盘粘结泥饼。
喷涌产生于高水压、高渗透性地层，表现为开挖面高压水从螺旋输送机出土闸门口喷出，导致盾构机开挖面压力不稳，土仓内碴土无法顺利排出。
坍方产生于土压平衡盾构机在上下硬度差别较大的地层中推进时，隧道地层下方岩体由于切削速度小，盾构机推进缓慢，而开挖面上方砂土随刀盘旋转大量进入土仓，导致开挖面上方土体坍塌，地面发生较大沉降；也会由于盾构机在砂层中发生喷涌时，隧道上方砂土随高压水大量由螺旋输送机排出，从而导致开挖面上方土体坍塌。
刀盘粘结泥饼表现为大量粘土在开挖面土压及土仓压力作用下，以刀盘中心刀为圆心，粘结在刀盘的内外表面，导致刀盘空转，刀具无法切割土体，开挖面碴土难以进入土仓排出，盾构机推进速度变慢。
纵观整条线路，大部分地层洞顶部位砂层较少，对于个别洞顶含砂层地段，我们可以向开挖面注入泡沫及膨润土以改良土质，并严格控制每环出土量，因此可以避免发生由于地层软硬不均导致的坍方。
对于含粘土较多地段，盾构机由于刀盘内部设置了碴土搅拌棒，另外通过加注泡沫及其它润滑添加剂以减小碴土间粘性，从而可以避免产生泥饼现象。
盾构穿越地层中基本不存在大水量、高水压
地段，对于部分含水量可能较多地段，我们可以通过添加辅助材料减小碴土中所含水份，因此不会发生喷涌。
3.1.3选型结论
复合式加泥型土压平衡盾构机主要具有以下几个特点：
⑴盾体与密封隔板组成了封闭式结构，保证了开挖空间的安全；刀盘、前盾体与密封隔板组成了碴土仓，碴土仓内泥土保持一定压力以支撑开挖面，避免开挖面坍塌；
⑵盾构机刀盘为复合式结构，配备多种刀具，软土刀具与硬岩刀具可以方便互换，在盾构机后配套系统强大功率配合下，在软土或硬岩中均可快速掘进，以保证本标段隧道土体顺利开挖。
⑶隧道衬砌采取拼装预制混凝土管片的方式，盾构机设有管片拼装机来精确拼装管片，这种方式保证了永久隧道衬砌的安装质量。
⑷盾构机配备了螺旋输送机及皮带输送机，用于碴土仓内开挖碴土的输出，同时盾构机配备了碴土改良剂添加装置，可以向土仓及开挖面内加注各种添加剂，以改良土质，保证隧道开挖碴土的清除。
⑸结构比泥水平衡盾构相对简单，盾构机械本身及施工均易于管理，制造、管理成本相对较低，机械可靠性与作业效率较高；
⑹盾构机配备同步注浆装置，同时针对特殊地段进行二次补浆，能够将地面沉降控制在+1～-3cm以内。
⑺施工场地不需设置庞大的泥水处理厂，对施工场地要求较小；施工中不需排出泥浆、向碴土仓内注入的泡沫等添加剂无污染，有利于环境保护。
综上所述，我们决定采用复合式加泥型土压平衡盾构机。
3.2盾构机来源
我们将选用两台德国海瑞克（HERRENKNECHT）公司生产的复合式加泥型土压平衡盾构机。
