数字万用表使用详细教程
数字万用表的用法

数字万用表的用法
数字万用表(英文名:Digital Multimeter,简称DMM)是一
种能够测量电压、电流、电阻和其他电学量的仪器。
下面是数字万用表的一般使用方法:
1. 准备工作:确认万用表工作电池电量充足,选择合适的量程和测量范围。
在测量前,将测量引线插入正确的测量插孔。
2. 测量电压:将测量引线连接到电路的正负极,选择合适的量程,将测量选择旋钮调至“V”(电压)档位。
用红色测量引线
接触电路正极,黑色测量引线接触电路负极,读取显示屏上的数值。
3. 测量电流:将测量引线从“COM”插孔移动到电流插孔,选
择合适的量程,将测量选择旋钮调至“A”(电流)档位。
将电
路断开一段,将电流引线与电路负极连接,并将电流引线的另一端接到电源负极,读取显示屏上的数值。
4. 测量电阻:将测量引线从电流插孔插入到阻抗插孔,选择合适的量程,将测量选择旋钮调至“Ω”(欧姆)档位。
将待测电
阻两端连接至万用表的测量引线上,读取显示屏上的数值。
5. 其他功能:数字万用表还可以测量频率、电容、温度等其他电学量。
具体方法可根据具体万用表型号和所需参数进行操作,需要查看设备说明书或使用手册。
注意事项:
- 在测量前,确认电路或元器件没有电流通过,以免损坏万用表。
- 选择合适的量程,以确保读数准确。
- 在测量高电压或高电流时,务必确保选择正确的量程和进行相应的安全措施。
- 在使用完毕后,将测量引线从电路中断开,并将万用表的选择旋钮调至最小刻度,以延长电池使用寿命。

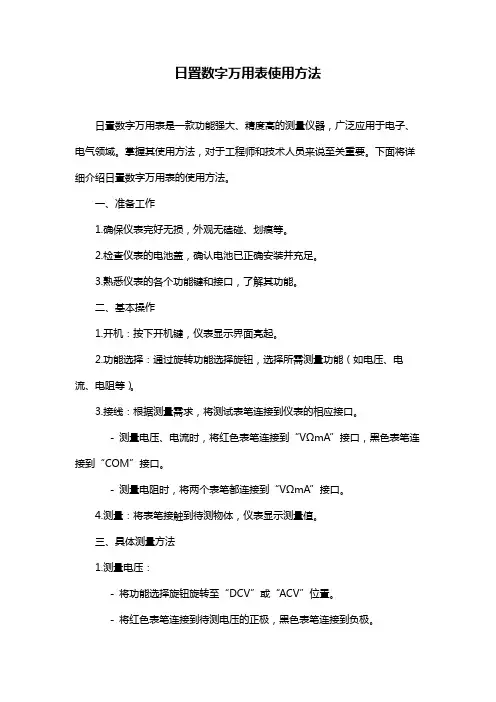

日置数字万用表使用方法

日置数字万用表使用方法日置数字万用表是一款功能强大、精度高的测量仪器,广泛应用于电子、电气领域。
掌握其使用方法,对于工程师和技术人员来说至关重要。
下面将详细介绍日置数字万用表的使用方法。
一、准备工作1.确保仪表完好无损,外观无磕碰、划痕等。
2.检查仪表的电池盖,确认电池已正确安装并充足。
3.熟悉仪表的各个功能键和接口,了解其功能。
二、基本操作1.开机:按下开机键,仪表显示界面亮起。
2.功能选择:通过旋转功能选择旋钮,选择所需测量功能(如电压、电流、电阻等)。
3.接线:根据测量需求,将测试表笔连接到仪表的相应接口。
- 测量电压、电流时,将红色表笔连接到“VΩmA”接口,黑色表笔连接到“COM”接口。
- 测量电阻时,将两个表笔都连接到“VΩmA”接口。
4.测量:将表笔接触到待测物体,仪表显示测量值。
三、具体测量方法1.测量电压:- 将功能选择旋钮旋转至“DCV”或“ACV”位置。
- 将红色表笔连接到待测电压的正极,黑色表笔连接到负极。
- 读取仪表显示的电压值。
2.测量电流:- 将功能选择旋钮旋转至“DCA”或“AAC”位置。
- 将红色表笔连接到待测电流的流向端,黑色表笔连接到另一端。
- 读取仪表显示的电流值。
3.测量电阻:- 将功能选择旋钮旋转至“Ω”位置。
- 将两个表笔都连接到待测电阻的两端。
- 读取仪表显示的电阻值。
四、注意事项1.使用前确保仪表的测量范围与待测物理量相符,避免损坏仪表。
2.测量过程中,避免触碰裸露的电线和高压设备,以防触电。
3.测量完毕后,请将表笔从仪表上拔下,关闭仪表,并妥善保管。
通过以上介绍,相信您已经掌握了日置数字万用表的使用方法。
在实际操作过程中,请注意安全,确保测量结果的准确性。

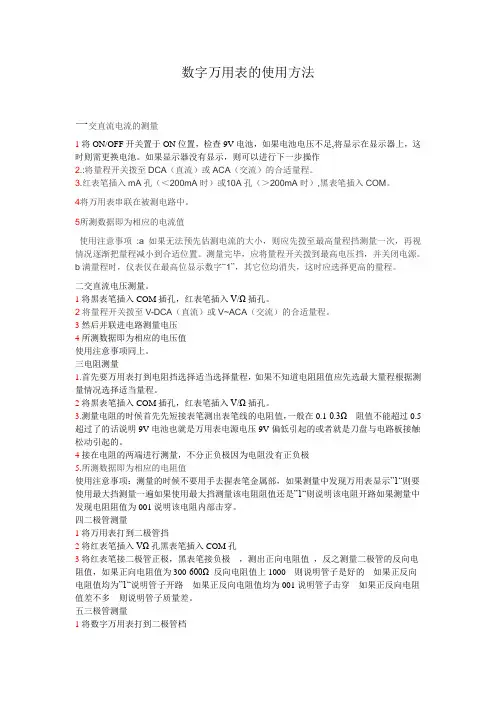

数字万用表的使用方法

数字万用表的使用方法一交直流电流的测量1将ON/OFF开关置于ON位置,检查9V电池,如果电池电压不足,将显示在显示器上,这时则需更换电池。
如果显示器没有显示,则可以进行下一步操作2.:将量程开关拨至DCA(直流)或ACA(交流)的合适量程。
3.红表笔插入mA孔(<200mA时)或10A孔(>200mA时),黑表笔插入COM。
4将万用表串联在被测电路中。
5所测数据即为相应的电流值使用注意事项:a如果无法预先估测电流的大小,则应先拨至最高量程挡测量一次,再视情况逐渐把量程减小到合适位置。
测量完毕,应将量程开关拨到最高电压挡,并关闭电源。
b满量程时,仪表仅在最高位显示数字“1”,其它位均消失,这时应选择更高的量程。
二交直流电压测量。
1将黑表笔插入COM插孔,红表笔插入V/Ω插孔。
2将量程开关拨至V-DCA(直流)或V~ACA(交流)的合适量程。
3然后并联进电路测量电压4所测数据即为相应的电压值使用注意事项同上。
三电阻测量1.首先要万用表打到电阻挡选择适当选择量程,如果不知道电阻阻值应先选最大量程根据测量情况选择适当量程。
2将黑表笔插入COM插孔,红表笔插入V/Ω插孔。
3.测量电阻的时候首先先短接表笔测出表笔线的电阻值,一般在0.1-0.3Ω 阻值不能超过0.5超过了的话说明9V电池也就是万用表电源电压9V偏低引起的或者就是刀盘与电路板接触松动引起的。
4接在电阻的两端进行测量,不分正负极因为电阻没有正负极5.所测数据即为相应的电阻值使用注意事项:测量的时候不要用手去握表笔金属部,如果测量中发现万用表显示”1“则要使用最大挡测量一遍如果使用最大挡测量该电阻阻值还是”1“则说明该电阻开路如果测量中发现电阻阻值为001说明该电阻内部击穿。
四二极管测量1将万用表打到二极管挡2将红表笔插入VΩ孔黑表笔插入COM孔3将红表笔接二极管正极,黑表笔接负极 ,测出正向电阻值,反之测量二极管的反向电阻值,如果正向电阻值为300-600Ω 反向电阻值上1000 则说明管子是好的 如果正反向电阻值均为”1“说明管子开路 如果正反向电阻值均为001说明管子击穿 如果正反向电阻值差不多 则说明管子质量差。
数字式万用表的使用方法

数字式万用表的使用方法
一、介绍
数字式万用表,也称多功能数字表,是一种专业仪器,具有测量电压、电阻、电流、频率、温度、容值等功能,最新型的多功能仪表还能测量它的质量。
它掌握着晶体管、半导体、电动机、发动机及其应用等方面的测量和控制。
二、使用步骤
1、按下复位键,根据提示数字设置档位,调节测量电压、电阻、电流、频率、温度、容值等参数。
2、连接电源,在测试仪表上检查电压正确性,并确保电源电压稳定。
3、将电压、电阻、电流和频率探头连接到测量物体上,电压探头要连接正确,接地的线要牢固。
4、检查仪表设置,如电压、电阻、电流等,并调整仪表精度,以符合分辨率要求。
5、测量参数,并记录数据。
6、断开多功能表与测量物体的连接,最后将多功能表脱离电源,完成数字式万用表的使用。
三、注意事项
1、在使用数字式万用表时,要遵守安全电路,确保电路中有一个绝对接地点。
2、在进行测量时,接头要保持干净,接地采用专业接插件,严
禁触摸测量点。
3、仪表可能会受到外界对它有影响的电磁场、电磁辐射等的影响,因此应尽量避免接近测量对象的附近。
4、操作时,调整档位、调节电压时,应按照仪表上的标准步骤来操作,以免出现错误。

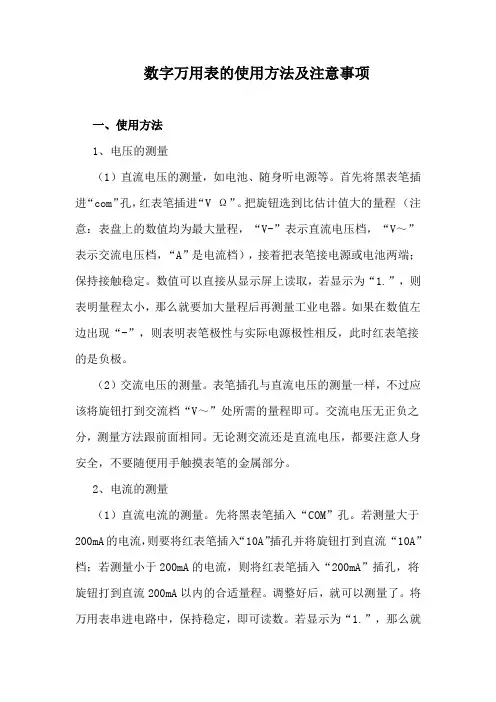

数字万用表的使用方法及注意事项

数字万用表的使用方法及注意事项一、使用方法1、电压的测量(1)直流电压的测量,如电池、随身听电源等。
首先将黑表笔插进“com”孔,红表笔插进“V Ω”。
把旋钮选到比估计值大的量程(注意:表盘上的数值均为最大量程,“V-”表示直流电压档,“V~”表示交流电压档,“A”是电流档),接着把表笔接电源或电池两端;保持接触稳定。
数值可以直接从显示屏上读取,若显示为“1.”,则表明量程太小,那么就要加大量程后再测量工业电器。
如果在数值左边出现“-”,则表明表笔极性与实际电源极性相反,此时红表笔接的是负极。
(2)交流电压的测量。
表笔插孔与直流电压的测量一样,不过应该将旋钮打到交流档“V~”处所需的量程即可。
交流电压无正负之分,测量方法跟前面相同。
无论测交流还是直流电压,都要注意人身安全,不要随便用手触摸表笔的金属部分。
2、电流的测量(1)直流电流的测量。
先将黑表笔插入“COM”孔。
若测量大于200mA的电流,则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档;若测量小于200mA的电流,则将红表笔插入“200mA”插孔,将旋钮打到直流200mA以内的合适量程。
调整好后,就可以测量了。
将万用表串进电路中,保持稳定,即可读数。
若显示为“1.”,那么就要加大量程;如果在数值左边出现“-”,则表明电流从黑表笔流进万用表。
(2)交流电流的测量。
测量方法与1相同,不过档位应该打到交流档位,电流测量完毕后应将红笔插回“VΩ”孔,若忘记这一步而直接测电压,你的表或电源会直接报废。
3、电阻的测量将表笔插进“COM”和“VΩ”孔中,把旋钮打旋到“Ω”中所需的量程,用表笔接在电阻两端金属部位,测量中可以用手接触电阻,但不要把手同时接触电阻两端,这样会影响测量精确度的--人体是电阻很大但是有限大的导体。
读数时,要保持表笔和电阻有良好的接触;注意单位:在“200”档时单位是“Ω”,在“2K”到“200K“档时单位为“KΩ”,“2M”以上的单位是“MΩ”。

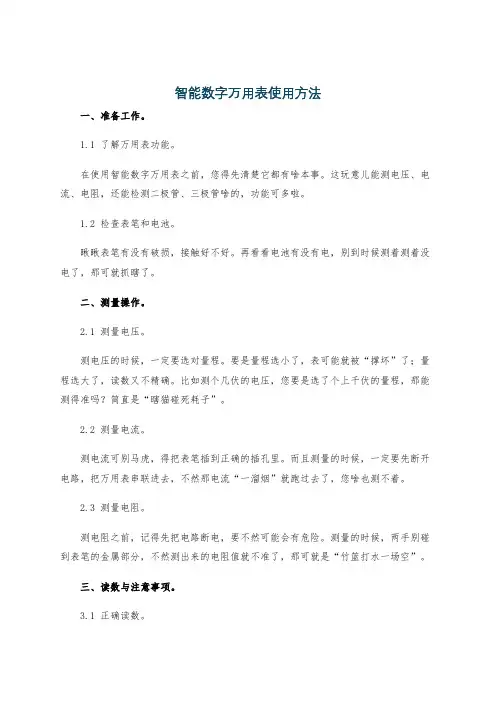

智能数字万用表使用方法

智能数字万用表使用方法
一、准备工作。
1.1 了解万用表功能。
在使用智能数字万用表之前,您得先清楚它都有啥本事。
这玩意儿能测电压、电流、电阻,还能检测二极管、三极管啥的,功能可多啦。
1.2 检查表笔和电池。
瞅瞅表笔有没有破损,接触好不好。
再看看电池有没有电,别到时候测着测着没电了,那可就抓瞎了。
二、测量操作。
2.1 测量电压。
测电压的时候,一定要选对量程。
要是量程选小了,表可能就被“撑坏”了;量程选大了,读数又不精确。
比如测个几伏的电压,您要是选了个上千伏的量程,那能测得准吗?简直是“瞎猫碰死耗子”。
2.2 测量电流。
测电流可别马虎,得把表笔插到正确的插孔里。
而且测量的时候,一定要先断开电路,把万用表串联进去,不然那电流“一溜烟”就跑过去了,您啥也测不着。
2.3 测量电阻。
测电阻之前,记得先把电路断电,要不然可能会有危险。
测量的时候,两手别碰到表笔的金属部分,不然测出来的电阻值就不准了,那可就是“竹篮打水一场空”。
三、读数与注意事项。
3.1 正确读数。
读数的时候,眼睛可得看准了。
别把小数点看错位置,不然差之毫厘谬以千里。
3.2 注意安全。
使用智能数字万用表,安全是第一位的。
千万别在高压、高温的环境下乱测,那可不是闹着玩的,小心“引火烧身”。
还有,用完了记得把量程调到交流电压最大档,把表笔收好,别磕了碰了。
只要您按照我说的这些方法来使用智能数字万用表,保证您能又快又准地完成测量任务,让这小玩意儿成为您的得力助手!。
数字万用表图文使用教程

数字万用表图文教学1、数字万用表介绍数字式测量仪表已成为主流,因为数字式仪表灵敏度高,准确度高,显示清晰,过载能力强,便于携带,使用更简单。
2数字万用表外观3数字万用表使用图解4测量电压1、将黑表笔插入com端口,红表笔插入VΩ端口。
2、功能旋转开关打至V~(交流),V-(直流),并选择合适的量程。
3、红表笔探针接触被测电路正端,黑表笔探针接地或接负端,即与被测线路并联。
4、读出LCD显示屏数字。
5测量电阻1、关掉电路电源。
2、选择电阻档(Ω)。
3、将黑色测试探头插入 COM 输入插口。
红色测试探头插入Ω输入插口。
4、将探头前端跨接在器件两端,或你想测电阻的那部分电路两端。
5、查看读数,确认测量单位-欧姆(Ω),千欧(kΩ)或兆欧(MΩ)。
6二极管蜂鸣档的作用①二极管好坏的判断:转盘打在( )档,红表笔插在右一孔内,黑表笔插在右二孔内,两支表笔的前端分别接二极管的两极,如下图所示,然后颠倒表笔再测一次。
测量结果如下:如果两次测量的结果是:一次显示“1”字样,另一次显示零点几的数字。
那么此二极管就是一个正常的二极管,假如两次显示都相同的话,那么此二极管已经损坏,LCD上显示的一个数字即是二极管的正向压降:硅材料为0.6V左右;锗材料为0.2V左右,根据二极管的特性,可以判断此时红表笔接的是二极管的正极,而黑表笔接的是二极管的负极。
ß 二极管最重要的一个特性是:单向导通性②短路检查(判断线路通断):将转盘打在短路()档,表笔位置同上。
用两表笔的另一端分别接被测两点,若此两点确实短路,则万用表中的蜂鸣器发出声响。
7测量电流1、断开电路;2、黑表笔插入com端口,红表笔插入mA或者20A端口;3、功能旋转开关打至A~(交流),A-(直流),并选择合适的量程;4、断开被测线路,将数字万用表串联入被测线路中,被测线路中电流从一端流入红表笔,经万用表黑表笔流出,再流入被测线路中;5、接通电路;6、读出LCD显示屏数字。
数字万用表的使用方法及图解

数字万用表的使用方法及图解
万能表使用方法(图解)如下:
1、以下图的数字万用表为例,万用表主要分为两部分:分别是表身和表笔,表笔很简单,就两根表笔,一根红色的表笔和一根黑色的表笔;表身包括表头即屏幕、转换旋钮、表笔插口。
2、表身最上面的就是显示屏,可以显示出我们测量出来的所有数值。
3、显示屏下面是两个按钮,分别是数字保留按钮和手动自动量程按钮。
4、万用表中间部分就是转换旋钮,用了转换各种档位,上面各个字符代表的意思分别是:从OFF档开始,依次是交流电压、直流电压、直流电压毫伏、
Ω档(电阻)和二极管测试、电容、交流/直流安培、交流/直流毫安、交流/直流微安。
5、万用表表身最下面部分是表笔插口,从左到右共计四个插口,分别是电流安培(注意有电流通过时间要求)、电流毫安微安(也要注意电流通过时间的要求)、COM也叫公共端、电压电阻二极管;其中COM孔插黑色的表笔,其余三个孔均插红色的表笔。
6、每款万用表上面的标注方式都不相同,但是字符代表的意思都是一致的。
描述数字万用表的使用操作流程

描述数字万用表的使用操作流程简介数字万用表(Digital Multimeter)是一种用于测量电压、电流和电阻等电气参数的便携式测试仪器。
它通常由数字显示屏、旋钮、插孔和测量引线组成,具有操作简便、精确度高等特点。
本文将介绍数字万用表的使用操作流程。
步骤1.准备工作–确保数字万用表电池电量充足,如电池电量不足,需更换新电池。
–确保测试环境安全,如避免触电等危险情况。
–握持万用表前,确保手部干燥,以免导致误操作或触电。
2.选取测量模式–确认待测电路或元件的电压、电流或电阻类型。
–旋转万用表旋钮,选取对应的测量模式,如V(电压)、A (电流)、Ω(电阻)等。
3.连接测量引线–检查测量引线的插头与插孔的类型,如插头和插孔的颜色、标志等。
–根据所选测量模式,将测量引线插入正确的插孔中。
通常,红色引线连接正极,黑色引线连接负极。
4.测量电压–确保电路或元件已切断电源,并确认待测部分与电源断开。
–将红色引线连接到待测电压点的正极,黑色引线连接到正极的附近接地点。
–指示电压范围,选择合适的测量档位,如直流电压(DCV)或交流电压(ACV)。
–打开电源,读取并记录数字显示屏上的数值。
5.测量电流–首先,要将电流测量范围旋钮调至最大档位,再根据实际电流值缩小档位。
–断开电路,将红色引线连接到电源正极,黑色引线连接到电路上的断点。
–打开电源,读取并记录数字显示屏上的电流数值。
–注意,测量电流时,红色引线必须连接到电源,而黑色引线必须连接到电路上的断点。
6.测量电阻–断开待测电阻元件与电路的连接。
–将红色引线连接到待测电阻元件的一个端点,黑色引线连接到另一个端点。
–等待一段时间,直到数字显示屏上的数值稳定。
–读取并记录数字显示屏上的电阻数值。
7.关闭电源–测量结束后,关闭电路或电源,断开测量引线与待测电路或元件的连接。
–关闭数字万用表,以节省电池电量和确保安全。
8.维护与保养–定期更换数字万用表的电池,确保足够的电量。
数字万用表的使用操作流程

数字万用表的使用操作流程1. 引言数字万用表是一种常用的电子测量仪器,用于测量电流、电压和电阻等电学量。
本文将介绍数字万用表的基本使用操作流程,帮助读者快速上手并正确使用数字万用表。
2. 准备工作在进行数字万用表的使用操作之前,需要准备以下工作:•数字万用表:确保数字万用表正常工作并具有合适的电池或电源供电。
•测量对象:确定需要测量的电路、元件或电器设备等。
•了解单位:熟悉电流、电压和电阻的单位及其换算关系。
3. 基本操作流程3.1 打开数字万用表使用合适的工具打开数字万用表的外壳,并确保电池或电源已连接并工作正常。
3.2 选择测量模式根据需要测量的电学量选择合适的测量模式,通常有以下几种模式: - 直流电压(DCV):用于测量直流电压。
- 直流电流(DCA):用于测量直流电流。
- 交流电压(ACV):用于测量交流电压。
- 交流电流(ACA):用于测量交流电流。
- 电阻(Ω):用于测量电阻。
- 连续性测试(Beep):用于检测电路的连通性。
3.3 连接测量端子根据需要测量的电路或元件,使用测试引线将数字万用表的红色(正极)和黑色(负极)引线连接到正确的测量端子上。
3.4 测量电学量根据选择的测量模式,进行相应的测量操作: - 电压测量:将红色引线连接到电路的正极,黑色引线连接到电路的负极,读取数字万用表上显示的电压值。
- 电流测量:将数字万用表的负极接入电路的负极,将正极连接到电路中断的位置,读取数字万用表上显示的电流值。
- 电阻测量:将被测电阻两端的引线连接到数字万用表的测量端子上,读取数字万用表上显示的电阻值。
3.5 添加保护在进行测量操作时,应注意以下几点来保护数字万用表和测量环境的安全: - 选择合适的测量范围,避免过载。
- 不要测量带有高电压的电路,以免引起电击风险。
- 在进行电阻测量时,务必确保被测电阻没有带电并与电路无关联。
4. 结束操作测量完成后,按照以下步骤结束操作: - 关闭数字万用表:按下电源按钮或将测试引线从测量端子上拔出,使数字万用表进入待机状态。
数字万用表的使用方法

202X
數字萬用電表的使用方法
題要
CONTENTS
01
02
數字萬用表操作面牌說明
03
04
儀表保養
Add a title
數字萬用表是以雙積分 A/D 轉換為核心,用來測量直流 電壓和交流電壓,直流電流和交流電流,電阻,電容,二 極管,通斷測試等參數。
數字萬用表的概述
注意:
3.5、電阻測量
將黑表筆插入“COM”插座,紅表筆插入“V/Ω”插座; 將量程開關轉至相應的電阻量程上,將兩表筆跨接在被測電阻上。
數字萬用表的使用
在測試電容前,屏幕顯示值可能尚未回到零,殘留讀數會逐漸減小,但可以不予理會,它不會影響測量的準確度; 大電容檔測量嚴重漏電或擊穿電容時,將顯示一些數值且不穩定; 請在測試電容容量之前,必須對電容應充分地放電,以防止損壞儀表。
3.數字萬用表的使用
3.4、交流電流測量 將黑表筆插入“COM”插座,紅表筆插入“mA”插座中(最大200mA),或紅表筆插入“10A”中(最大為10A); 將量程開關轉至相應ACA檔位上,然後將儀表串入被測電路中。 注意: 如果事先對被測電流范圍沒有概念,應將量程開關轉至較高檔位,然後按顯示值轉至相應檔上; 如屏幕顯 “1”,表明已超過量程范圍,須將量程開關轉至較高檔上; 過大的電流會將保險絲熔斷,在測量中,儀表如無讀數,請先檢查相應的保險絲是否完好。
2.數字萬用表操作面牌說明
1.液晶顯示器:顯示儀表測量的數值; 2.保持開關:按下此功能,儀表當前所測數值保持,屏幕上並出現“H”符號,再次按下彈起, “H”符號消失,退出保持功能狀態; 3.旋鈕開關:用於改變測量功能及量程; 4.電壓,電阻插座; 5.公共地及電容,溫度”_“極插座; 6.電容,溫度”+“極及小於200mA電流測試插座; 7.10A電流測試插座。
数字万用表的使用方法

V~ 2V,20V,200V,750V ;
四 挡
直 流 电 压 档 :
V=
200mV,
2V,20V,200V,1000V
;
五 档
A~
200mA,20A
.
三
两
交 流 电 流 档 :
.
四
;
档
直 流 电 流 档 :
.
五
A= 200uA,2mA,20mA,200mA,20A
;
档
五
和
有
短 孔,
, 插量
量 的测
使用方法
①一般测量:
测量电阻,电流(直流、交流)和电压(直流、交流)时,只需 要将量程转换开关打到相应位置,表笔插在相应的插孔中即可。 特别提醒:如果误将数字万用表的电流档来测电压,很容易将万用表烧坏。因此在测量电
流后,再测电压时要格外小心,注意随即改变转盘和表笔位置。
②测二极管:
用数字万用表可以判断二极管的极性、材料和好坏。
3、测量时,手指不要触及表笔的金属部分和被测元器件。 4、测量中若需转换量程,必须在表笔离开电路后才能进行,否则,选择开关
转动产生的电弧易烧坏选择开关触点,造成接触不良的故障。 5、在实际测量中,经常要测量多种电量,每一次测量前要根据每次测量任务
把选择开关转换到相应的档位和量程。 6、测量完成,功能开关应置于交流电压最大档量程。(有些直接置于OFF档)
定; ④读出LED显示数字 注意:若显示为“1.”,则表明量程太小, 那么就要加大量程后再测量。若在 数值左边出现“-”,则表明表笔极 性与实际电源极性相反,此时红表 笔接的是负极(交流电压无正负之分)
测短路
一. 将功能开关打到·))档,红表笔插入V/Ω 孔,黑表笔插COM孔;
数字万用表使用方法

数字万用表使用方法数字万用表是一种多功能的电子测量仪器,常用于测量电压、电流、电阻和频率等电学量。
下面是数字万用表的基本使用方法:1. 准备工作:a. 打开数字万用表的电源开关,确保仪器电池电量充足。
b. 将测量功能旋钮旋到“OFF”位置。
2. 选择待测量的电学量:万用表一般有多个旋钮,通过选择不同的旋钮来测量不同的电学量。
用手指旋转旋钮,将其旋转到所要测量的电学量的位置。
3. 接线:按照待测电路的接线要求,将测量仪器与被测电路相连。
a. 测电压:选择V(电压)档,将仪表两个测量引线(红色为电压测量引线,黑色为公共(COM)引线)分别与被测电路的两个端点相连。
b. 测电流:选择A(电流)档,将红色的电流测量引线插入仪表上标有“A”符号的插孔中,黑色的公共引线插入COM插孔。
然后将电流测量引线分别与被测电路中的电流路径连接。
c. 测电阻:选择Ω(电阻)档,将仪表两个测量引线(红色为阳性引线,黑色为阴性引线)分别与被测电阻两端相连。
d. 测频率:选择Hz(频率)档,将仪表的测量引线与待测信号源的输出端相连。
4. 读数:a. 选择合适的测量量程,使所需测量量在该量程范围内。
b. 记住精度说明,以防止读数误差。
c. 在读数稳定后,即可记录测量结果。
5. 注意事项:a. 使用前请阅读仪器的使用说明书,了解仪器的技术参数和使用规范。
b. 当测量高电压或高电流时,要确保选择正确的量程,以避免损坏测量仪器或造成人身伤害。
c. 在选择量程时,应尽量选择合适的最小量程,以提高测量精度。
d. 在接线时,确保电路处于断电状态,以避免触电危险。
e. 测量结束后,将功能旋钮转到“OFF”位置,关闭电源开关,并拔掉测量引线,以防触电或损坏仪器。
总之,数字万用表使用方法十分简单,只需要按照上述步骤进行操作即可。
但在实际使用中,我们需要注意安全性和准确性,并且我们要仔细阅读说明书和了解仪器的性能,以确保正确而安全地进行测量工作。
数显万用表的详细使用

数显万用表的详细使用数显万用表是一种常见的电工仪器,用于测量电流、电压、电阻等电学参数。
本文将详细介绍数显万用表的使用方法。
一、数显万用表的基本结构数显万用表通常由数字显示屏、旋钮、测量插口和功能选择开关等部分组成。
数字显示屏用于显示测量结果,旋钮用于选择测量范围,测量插口用于连接待测电路,功能选择开关用于选择测量参数。
二、数显万用表的基本操作1. 接通电源:将数显万用表的电源线插入交流电源插座,通电后仪表将自检并显示相关信息。
2. 选择测量范围:根据待测电压或电流的预估值,选择合适的测量范围。
通常选择较大的量程,以避免测量过程中超出量程范围导致的测量错误。
3. 连接待测电路:将测量插口的红色探针连接到电路的正极,黑色探针连接到电路的负极。
如果是测量电流,需要打开电路,将万用表串联在电路中;如果是测量电压或电阻,电路可以断开。
4. 读数和单位:等待数显万用表稳定后,读取显示屏上的数值。
根据测量参数的不同,数显万用表可能显示电压、电流或电阻的数值,单位通常为伏特(V)、安培(A)或欧姆(Ω)。
5. 断开电路:测量完成后,及时断开电路,避免造成电路短路或电流过大等危险。
三、数显万用表的注意事项1. 安全使用:在测量高电压或大电流时,需确保自身安全,佩戴绝缘手套和绝缘鞋等防护措施。
同时,应注意避免触碰电路中的裸露导线,避免触电事故的发生。
2. 正确接线:在连接待测电路时,应确保正确连接,将红色探针连接到正极,黑色探针连接到负极。
接线错误可能导致测量结果的错误。
3. 防止超量程:在选择测量范围时,应选择合适的量程,避免超出万用表的最大测量范围。
超量程可能导致测量结果不准确,甚至损坏仪器。
4. 防止短路:在测量电流时,应注意避免短路,避免电流过大导致电路烧毁或仪器损坏。
测量电压或电阻时,应断开电路,避免电流通过测量插口。
5. 仪器保养:使用数显万用表后,应及时清洁仪器表面,避免灰尘或污渍对仪器的影响。
长时间不使用时,应存放在干燥、通风的地方,防止仪器受潮或受损。
[计算机]数字万用表的使用方法
![[计算机]数字万用表的使用方法](https://img.taocdn.com/s3/m/0da85048591b6bd97f192279168884868762b8d5.png)
[计算机]数字万用表的使用方法数字万用表是一种多功能的电子测量仪器,可以测量电压、电流、电阻、电容、电感等多种物理量。
下面是数字万用表的使用方法:一、准备工作1.检查电池:在使用数字万用表之前,需要检查电池是否安装正确,电量是否充足。
如果电池电量不足,需要更换电池。
2.检查表笔:表笔是用来连接数字万用表和被测电路的。
需要检查表笔是否完好无损,是否能够正常工作。
3.选择量程:根据需要测量的物理量,选择合适的量程。
例如,如果要测量电压,可以选择电压量程;如果要测量电阻,可以选择电阻量程。
二、测量电压1.将红表笔插入“VΩ”插孔中,黑表笔插入“COM”插孔中。
2.将量程开关转到电压量程,选择合适的量程。
3.将红表笔和黑表笔分别连接到被测电路的两端,读取测量结果。
三、测量电流1.将红表笔插入“mA”或“A”插孔中,黑表笔插入“COM”插孔中。
2.将量程开关转到电流量程,选择合适的量程。
3.将红表笔和黑表笔分别连接到被测电路中,读取测量结果。
四、测量电阻1.将红表笔插入“VΩ”插孔中,黑表笔插入“COM”插孔中。
2.将量程开关转到电阻量程,选择合适的量程。
3.将待测电阻的一端连接到红表笔上,另一端连接到黑表笔上,读取测量结果。
五、测量电容和电感1.将红表笔插入“VΩ”插孔中,黑表笔插入“COM”插孔中。
2.将量程开关转到电容或电感量程,选择合适的量程。
3.将待测电容或电感的一端连接到红表笔上,另一端连接到黑表笔上,读取测量结果。
六、注意事项1.在使用数字万用表时,需要注意安全,避免接触裸露的电线和连接器等危险物品。
2.在测量电压时,需要注意正确连接红黑表笔和被测电路的两端,避免短路或断路。
3.在测量电流时,需要注意正确连接红黑表笔和被测电路的路径,避免烧毁电路或万用表。
4.在测量电阻时,需要注意正确连接待测电阻的两端,避免烧毁电阻或万用表。
5.在测量电容和电感时,需要注意正确连接待测电容或电感的两端,避免烧毁电容或电感。
数字万用表操作规程

数字万用表操作规程
一、准备:
1、从包装盒内取出数字万用表。
二、操作:
1、打开机壳后小盖,装上一节9V电池,装上后盖。
2、将电源开关置于“ON”位置。
3、将功能量程旋钮开关拨到测试档位。
4、 (直流电压、直流电流、电阻测试时)将红表笔与黑表笔插入相应的插孔。
5、测试时,应将测试表笔接触在被测负载或信号测试点上,即可测量。
三、结束:
1、测试完毕,断开电源,将数字万用表轻轻放入包装盒内。
(二)注意事项
1、测量电压时,请勿输入超过直流1000V或交流750V有效值的极限电压。
2、 36V以下的电压为安全电压,在测量高于36V直流、25V交流电压时,要检查表笔是否
可靠接触,是否正确连接,是否绝缘良好,以避免电击。
3、转换档位时,测试表笔应脱离测试点。
4、选择正确的功能和量程,谨防误操作。
5、测量电流时,请勿输入超过仪表面牌上所标识的极限值。
编制日期校对日期标准化日期批准日期版次第二版实施日期。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
▪ 第一部分 万用表及其使用
▪ 简介 ▪ 电阻和电容的测量 ▪ 电压及电流的测量 ▪ 二极管的简易测量及通断检测
▪ 第二部分 电烙铁及其使用
▪ 概述 ▪ 焊接基础
万用表简介
万用表分为指针式和数字 式,万用表的结构主要由 表头、转换开关(又称选择 开关)、测量线路等三部分 组成这里只介绍数字式万 用表,其外观如图
小型外热式电烙铁
外热式电烙铁的发热元件(指烙铁芯)在传热体的外部,其 能量转换慢,加热慢,一般需要(15—20 分钟)且功率比较 大,从45w到数百瓦,多用于电工作业。
小型内热式电烙铁
烙铁芯安装在烙铁头里面故称之为内热式。现在的新型内 热式电烙铁烙铁头结构简单,加热快、拆装方便,寿命长。 头部是尖的,适于小焊点的焊接。缺点是在焊接印制导线 细的印制电路板时温度高一些,容易损坏印制板上的元件。
注:通常使用万用表前需 要机械调零,但数字表一 般都有自动调零功能,故 此步骤省略
使用万用表测电阻
将表笔插进“COM”和“VΩ”孔中,常见数 字万用表欧姆档有如下几个量程档:200 Ω 、 2kΩ 、20k Ω 、200kΩ、2MΩ、20MΩ,也 就说其最大量程为20MΩ,测量电阻时,应先 估计一下所测电阻大小,确定所需量程,然 后将转向开关旋至电阻档相应量程进行测量, 测量时可以一只手接触电阻金属部分,但不 可两手同时接触电阻两金属端,这样会影响 测量精度。
使用万用表测电容
首先将红表笔插入“COM”插座,黑表笔插入 “mA”插座,测量前将电容充分放电,然后将量 程开关旋至相应的电容量程上,将表笔对应极性 (红表笔对应极性为“+”)接入电容进行测量
注意:如果屏幕显示“1”,表明超出量程, 应将量程开关旋至较高档位
用万用表测电压及电流
一、电压的测量
直流电压的测量 如电池、随身听电源等。首先将黑表
交流电压的测量 表笔插孔与直流电压的测量一样,不
过应该将旋钮打到交流档“V~”处所需的量程即可。交流 电压无正负之分,测量方法跟前面相同。 无论测交流还是 直流电压,都要注意人身安全,不要随便用手触摸表笔的金 属部分。
示例
二、电流的测量
直流电流的测量 先将黑表笔插入“COM”孔。若测量大于
200mA的电流,则要将红表笔插入“10A”插孔并将旋钮打到直 流 “10A”档;若测量小于200mA的电流,则将红表笔插入 “200mA”插孔,将旋钮打到直流200mA以内的合适量程。调整 好后,就可以测量了。将 万用表串进电路中,保持稳定,即可读 数。若显示为“1.”,那么就要加大量程;如果在数值左边出现 “-”,则表明电流从黑表笔流进万用表。
笔插进“com”孔,红表笔插进“V Ω ”。把旋钮选到比估 计值大的量程 (注意:表盘上的数值均为最大量程,“V-” 表示直流电压档,“V~”表示交流电压档,“A”是电流 档),接着把表笔接电源或电池两端;保持接触稳定。数 值 可以直接从显示屏上读取,若显示为“1.”,则表明量程太 小,那么就要加大量程后再测量工业电器。 如果在数值左边 出现“-”,则表明表笔极性与实际电源极性相反,此时红表 笔接的是负极。
1 、准备:烙铁头和焊锡丝靠近,处于 随时可以焊接的状态,同时认准位置。 由于电烙铁温度较高,操作时务必小心 谨慎,避免烙铁头与导线、皮肤、易燃 物等接触,更不可手持电烙铁嬉戏打闹。
2.加热焊件:烙铁头放在焊件上进行加 热1~2秒,目的是使焊件焊接部位达到 一定温度(约230~280℃),使焊接时 熔化的锡能充分侵润焊件,形成合金层, 这样锡才能与焊件充分融合。
压降是0.2V左右,普通硅整流管(1N4000、1N5400系列等)约
为0.7V,发光二极管约为 1.8~2.3V。调换表笔,显示屏显示
“1.”则为正常,因为二极管的反向电阻路通断量程开关位置与二极管测量时相同,
检测时将表笔接到待测线路两端,如果两点之间阻值低于
交流电流的测量 测量方法与直流电流相同,不过档
位应该打到交流档位,电流测量完毕后应将红笔插回“VΩ” 孔。
注:由于日常维修中很少测电流,故本部分内容只作了解即
可
二极管的简易测量及通断检测
数字万用表测量二极管测量时,表笔位置与电压测量一
样,将旋钮旋到“
”档;用红表笔接二极管的正极,黑
表笔接负极,这时会 显示二极管的正向压降。肖特基二极管的
(70±20)Ω,内置蜂鸣器发声,发光二极管变亮,检测线路
通断时蜂鸣器发声即说明线路导通,另外,不可长时间让两两
表笔短接,否则易损坏万用表
通 断 检 测
电烙铁及其他焊接工具概述
电路焊接所需工具和材料有电烙铁、锡丝、助焊剂(松 香等)、镊子、吸锡器、剪钳、毛刷等
电烙铁:是焊接的基本工具,它的作用是把电能转换成热能,用 以加热工件,融化焊锡,使元器件和导线牢固的连接在一起。按 其加热的方式,可以分为外热式、内热式和恒温式三种。
3.熔化焊锡:焊锡丝放 在焊件上,熔化适量的焊 锡,焊锡不可太少也不宜 太多,太少会造成焊接不 牢固,太多造成不必要的 浪费。
4.移开焊锡:熔化适量的 焊锡后迅速移开焊锡丝
5.移开烙铁:焊锡浸润焊盘或焊件的施焊部 位后,移开烙铁。注意移开烙铁的速度和方向。 上述的五步可以用数数的方法控制时间,即烙 铁接触焊点后数一二(约两秒),送入焊锡丝 后数三四,即移开烙铁,整个焊接过程3~4秒
对于热容量较小的焊件,如:印制板与较细导线的连接, 可以用三步法。
1.准备:烙铁头和焊锡丝靠近,处于随时可以焊接的状态,同时认准位置 2.加热焊件,熔化焊锡:烙铁头同时加热焊件和焊锡,熔化适量焊锡。 3.移开焊锡丝,移开烙铁。
在实际焊接时,各步时间的控制,时序的准备掌握,动作协调熟练, 这些都是通过实践解决的,所以大家要多加练习。
