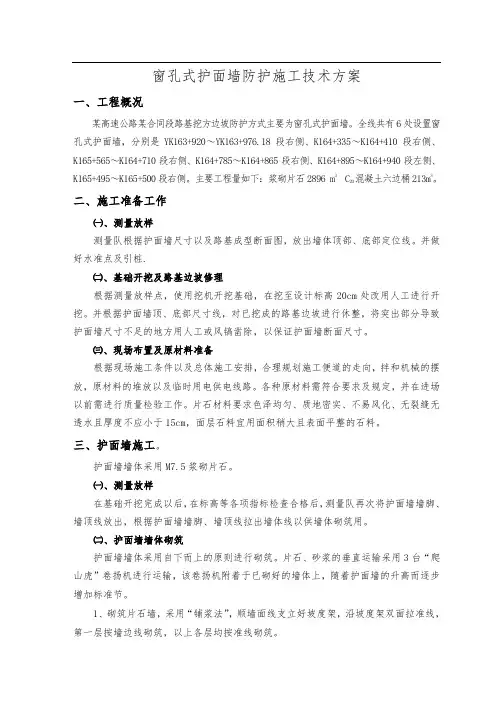

窗孔式护面墙防护施工技术方案一、工程概况某高速公路某合同段路基挖方边坡防护方式主要为窗孔式护面墙。

全线共有6处设臵窗孔式护面墙,分别是YK163+920~YK163+976.18段右侧、K164+335~K164+410段右侧、K165+565~K164+710段右侧、K164+785~K164+865段右侧、K164+895~K164+940段左侧、混凝土六边桶213m3。

K165+495~K165+500段右侧。

主要工程量如下:浆砌片石2896 m3 C20二、施工准备工作㈠、测量放样测量队根据护面墙尺寸以及路基成型断面图,放出墙体顶部、底部定位线。

并做好水准点及引桩.㈡、基础开挖及路基边坡修理根据测量放样点,使用挖机开挖基础,在挖至设计标高20cm处改用人工进行开挖。

并根据护面墙顶、底部尺寸线,对已挖成的路基边坡进行休整,将突出部分导致护面墙尺寸不足的地方用人工或风镐凿除,以保证护面墙断面尺寸。

㈢、现场布臵及原材料准备根据现场施工条件以及总体施工安排,合理规划施工便道的走向,拌和机械的摆放,原材料的堆放以及临时用电供电线路。

各种原材料需符合要求及规定,并在进场以前需进行质量检验工作。

片石材料要求色泽均匀、质地密实、不易风化、无裂缝无透水且厚度不应小于15cm,面层石料宜用面积稍大且表面平整的石料。

三、护面墙施工。

护面墙墙体采用M7.5浆砌片石。

㈠、测量放样在基础开挖完成以后,在标高等各项指标检查合格后,测量队再次将护面墙墙脚、墙顶线放出,根据护面墙墙脚、墙顶线拉出墙体线以供墙体砌筑用。

㈡、护面墙墙体砌筑护面墙墙体采用自下而上的原则进行砌筑。

片石、砂浆的垂直运输采用3台“爬山虎”卷扬机进行运输,该卷扬机附着于已砌好的墙体上,随着护面墙的升高而逐步增加标准节。

1、砌筑片石墙,采用“铺浆法”,顺墙面线支立好坡度架,沿坡度架双面拉准线,第一层按墙边线砌筑,以上各层均按准线砌筑。

2、片石墙的第一层、转角处、交接处、沉降缝处,应用较大的平片石砌筑。
