最简单最快速的UG编程入门第一节CAM基础知识与操作流程1.1UG/CAM的加工环境UG/CAM加工环境是指进入UG的制造模块后进行加工编程作业的软件环境,它是实现UG/CAM加工的起点。

点击“开始”菜单,在弹出的菜单中选择“加工”命令,便进入UG的加工应用模块。

1.2UG/CAM加工流程1.3创建程序组在程序视图中,单击“创建程序”图标或者在主菜单上选择【插入】【程序】命令,系统弹出创建程序对话框。

在“类型”下拉菜单中选择合适的模版类型,在“程序”下拉列表中,选择新建程序所附属的父程序组,在“名称”文本框中输入名称。

单击“确定”按钮创建一个程序组。

完成一个程序组创建后将可以在操作导航器中查看。

1.4创建刀具刀具是从毛坯上切除材料的工具,用户可以根据需要创建新刀具。

基于选定的CAM配置,可创建不同类型的刀具。

在“创建刀具”对话框中,当选择“类型”为drill时,能创建用于钻孔、镗孔和攻丝等用途的刀具;当类型为mill-planar时,能创建用于平面加工用途的刀具;当现在类型为mill-contour时,能创建用于外形加工用途的刀具。

1.5创建几何体创建几何体可以指定毛坯、修剪和检查几何形状、加工坐标系MCS的方位和安全平面等参数以给后续操作继承。

不同的操作类型需要不同的几何类型,平面操作要求指定边界,而曲面轮廓操作需要面或体作为几何对象。

1.6创建加工方法零件加工时,为了保证其加工精度,需要进行粗加工、半精加工和精加工等多个步骤。

创建加工方法,其实就是给这些步骤指定内外公差、余量和进给量等参数。

将操作导航器切换到加工方法视图,可以看到系统默认给出的四种加工方法,粗加工(MILL-ROUGH)、半精加工(MILL-SEMI-FINSH)、精加工(MILL-FINSH)和钻孔(MILLMETHOD)第二节点位加工2.1点位加工几何体设置为了创建点位加工刀轨,需要定义点位加工几何体。

点位加工几何体的设置包括指定孔、部件表面和底面3种加工几何,其中孔为必选项,而部件表面和底面为可选项。

UG4.0入门基本操作方法.pdf

UG4.0入门基本操作方法.pdf

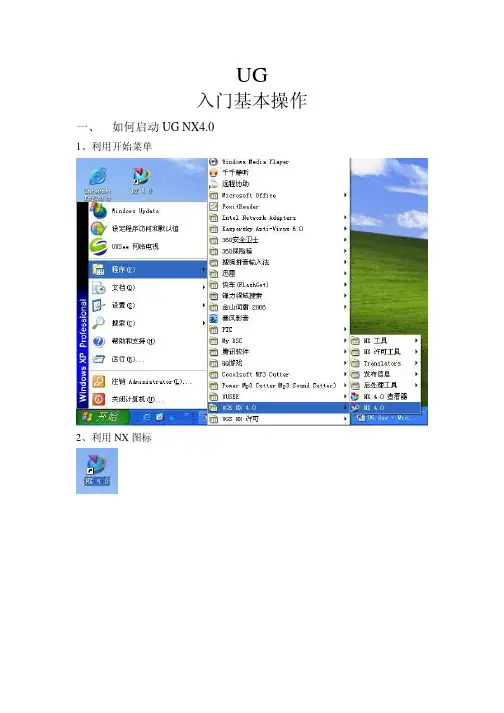

UG入门基本操作一、 如何启动UG NX4.01、利用开始菜单2、利用NX图标均可以进入:二、 UG4.0界面介绍1、标题栏2、菜单栏3、工具栏4、资源条5、图形窗口6、提示行7、状态行8、进度条:为了满足自己的意愿,我们通常希望提示行和状态行在窗口下方。

我们可以选择“工具”→“自定义”,布局标签,选择底部,关闭自定义窗口。

如下图所示:界面窗口也发生改变:三、 UG4.0鼠标操作鼠标键 动作 M B1选择或拖曳对象M B2 在一操作中O K。

在图形窗口中按下与保持_旋转视图。

按下与保持S hi ft+M B2 平移视图。

按下与保持C t rl+M B2缩放视图。

M B3 (在图形窗口中) 显示弹出菜单,捷径到各种功能。

也显示由M B1选择对象的动作信息。

旋转鼠标轮 在图形窗口中缩放。

在对话框列表框中、对话框选项菜单和信息窗口中滚卷。

光标在图符或对话框中的选项上显示图符或选项标记。

光标在图形窗口中的对象、特征或组件上基于选择工具条设置(如:S elec t F ea t ures)、预先高允对象。

注::: MB2+MB3=“Pan”;MB1+MB2 =“Zoom In/Out”一种利用鼠标操纵视图更方便的方法。

• 旋转∶ 按下和保持 M B2并 旋转 。

• 单轴旋转∶ 1.放光标到视图边缘;2.按下和保持 M B2并在你要旋转的方向拖拽。

单轴旋转 放光标于 光标绕X旋转 视图的左侧或右侧四、 UG4.0新建/打开一个prt文件1、新建一个prt文件:选择“文件”→“新建”或1、目标文件夹2、新建文件名3、新建文件类型4、模型单位选择(公制/英制)5、是否主体模型部件2、打开一个prt文件:选择“文件”→“打开”或。

ug入门教程

ug入门教程

ug入门教程UG(Unigraphics)是一款由美国UGS公司开发的集成三维CAD/CAM/CAE解决方案。

它被广泛应用于机械设计、模具设计、工艺规划、产品加工等领域。

UG拥有强大的功能和灵活的工作流程,让用户能够快速高效地完成各种设计任务。

作为一名初学者,以下是一份UG入门教程,帮助你开始学习和使用UG。

第一步:安装和设置安装UG软件需要一定的电脑配置,确保你的电脑满足UG的硬件要求。

选择适合你的操作系统版本,并遵循安装向导进行安装。

安装完成后,打开UG软件。

在首次启动时,UG会要求你设置工作环境和单位。

根据你的需要选择相应的选项,例如英制或公制单位。

设置完成后,你将进入到UG的主界面。

第二步:基本操作UG的界面可能会让初学者感到有些陌生,但不用担心,它的操作界面是非常直观和用户友好的。

在UG中,你可以使用鼠标进行视图的旋转、缩放和移动。

通过点击鼠标右键,你可以切换到不同的视图模式,并通过鼠标滚轮进行缩放。

通过点击工具栏上的不同图标,你可以选择不同的绘图工具和操作命令。

尝试绘制一些简单的几何图形,例如直线、圆和矩形。

通过实践和探索,你会逐渐熟悉UG的操作方式。

第三步:创建和编辑几何形状UG提供了丰富的几何形状创建和编辑工具,可以帮助你快速构建复杂的三维模型。

通过绘图工具栏上的命令,你可以创建直线、圆、矩形和曲线等基本几何形状。

尝试绘制一些简单的图形并进行编辑,例如平移、旋转和缩放。

在UG中,你还可以使用建模工具进行复杂几何形状的创建和编辑。

例如,你可以使用拉伸命令将二维图形拉伸为三维模型,或使用旋转命令围绕中心轴旋转对象。

第四步:装配和约束在机械设计中,装配和约束是非常重要的步骤。

在UG中,你可以轻松地创建装配并添加约束条件。

首先,创建两个或多个部件。

然后,使用约束工具将它们组装在一起。

UG提供了多种约束条件,例如平行、垂直、共线和固定等。

你可以选择合适的约束条件,并调整它们的值,以满足装配要求。

UG教程(适合新手入门)

UG教程(适合新手入门)

NX 入门操作实例
(1) 启动UG NX 7.5 软件,单击“标准”工具 条中的“新建”按钮,弹出如图1 所示的 “新建”对话框 注:保存目录必须以英文格式命名
(2)新建完成后系统进入标准界面
(3)创建草图
• 单击工具条中的“草图”按钮,系统弹出 “创建草图”对话框,在类型选项组中选 择“在平面上”,绘图区将显示默认的YCXC 平面,其他参数使用默认设置,。单击 “确定”按钮,系统将自动弹出 “配置文 件”对话框。
(8) 按照创建导柱的方法,绘制导套草图、创 建导套部件
(9)将前面的两个器件进行装配
(10) 单击“标准” 工具条中“新 建”按钮,弹 出“新建”对 话框,在对话 框的“模板” 选项卡中选择 “装配”类型, 设置文件保存 路径,系统弹 出“添加组件” 对话框
• (11)单击“打开” 按钮,通过浏览,选 择导柱和导套文件。在“放置”选项组中 选择定位方式为“绝对点”,选中“分散” 复选框,单击“确定”按钮,将导套和导 柱添加到装配体中
本次课程结束
谢谢大家听讲
(6) 选择要绘制圆角的两条边,在半径文本框 中输入圆角半径15,按Enter 键确认,如图所 示。用同样的方法建立其他图”工具条中的“完成草图”按钮, 返回三维模块界面。在“特征”工具条中单击“回 转”按钮,弹出“回转”对话框,然后选择上一步 创建的曲线作为截面曲线,选择Y轴为回转轴,单 击“确定”按钮,结果如下图 所示。
(12) 单击“装配”工具条中的“装配约束”按钮, 弹出“装配约束”对话框,选择约束类型为“中 心” ,根据系统提示分别以导柱的轴作为第一对 象,导套的轴作为第二对象和第二对象参考,单击 “应用”按钮。
(13) 在装配类型中选择“距离”选项,选择 导柱的上端面和导套下端面,在“距离”文 本框中输入50,单击“确定”按钮,添加 “距离”配合关系

UG入门精典教程

UG入门精典教程

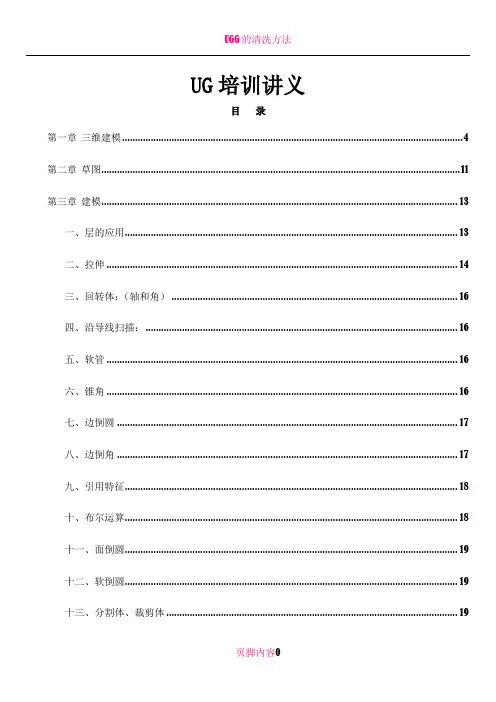

UG培训讲义目录第一章三维建模 (4)第二章草图 (11)第三章建模 (13)一、层的应用 (13)二、拉伸 (14)三、回转体:(轴和角) (16)四、沿导线扫描: (16)五、软管 (16)六、锥角 (16)七、边倒圆 (17)八、边倒角 (17)九、引用特征 (18)十、布尔运算 (18)十一、面倒圆 (19)十二、软倒圆 (19)十三、分割体、裁剪体 (19)十四、比例体 (20)十五、抽壳 (20)十六、偏置面 (21)十七、螺纹 (21)十八、编辑显示特性 (21)第四章建模曲线 (21)一、直线: (21)二、圆弧:整圆,圆弧 (22)三、直线和圆弧工具条 (22)四、样条 (23)五、艺术样条 (24)六、文本 (24)七、基本曲线 (24)八、点 (25)九、点集 (25)十、倒角 (26)十一、多边形 (26)十二、螺旋线 (26)十三、偏置曲线 (26)十四、桥接曲线 (27)十五、简化曲线 (27)十六、合并曲线 (27)十七、投影 (27)十八、镜像曲线 (28)十九、组合投影 (28)二十、相交曲线 (28)二十一、截面曲线 (28)二十二、抽取曲线 (28)二十三、在面上偏置 (29)二十四、缠绕/展开 (29)二十五、小平面体 (29)第五章变换 (30)第六章编辑曲线 (32)第七章 (34)第八章曲面 (35)一、直纹 (35)二、通过曲线 (35)三、缝合 (36)四、通过曲线网格 (37)五、扫描 (38)六、桥接 (39)七、N边曲面 (39)八、转换 (39)九、偏置曲面 (39)十、裁剪片体 (40)第九章导入/导出 (40)第一章三维建模一、UG3.0-6.0→进入→新建或打开→单位(毫米或英寸)→文件名(英文字母)→OK。

二、应用→建模(CTRL+M)、制图、加工、装配、注塑模向导→进入建模三、鼠标应用:左键:选择键中键:单击:确定按下:并拖动鼠标(为旋转键)右键单击(1)体外:出现适合窗口等快捷方式(2)体内:出现有编辑参数、删除等。

UG基本命令详细教程

UG基本命令详细教程

UG基本命令详细教程UG是一款强大的计算机辅助设计(CAD)软件,广泛应用于机械设计、工业设计、产品设计等领域。

本文将详细介绍UG基本命令的使用方法,并提供相关示例。

1. 新建文件:在UG的菜单栏上选择"File",然后点击"New"。

可以选择新建零件、装配体、图纸等类型。

在新建零件时,还可以选择使用现有的模板。

2. 打开文件:在UG的菜单栏上选择"File",然后点击"Open"。

选择要打开的文件,并点击"Open"按钮。

3. 保存文件:在UG的菜单栏上选择"File",然后点击"Save"。

选择保存的路径和文件名,并点击"Save"按钮。

4. 绘制几何图形:UG提供了多种绘图命令,比如绘制线段、圆、矩形等。

以绘制线段为例,首先点击"Line"命令图标,然后在图形区域中选择起点和终点位置,最后点击鼠标左键确认。

5. 修改几何图形:UG提供了多种修改命令,比如平移、缩放、旋转等。

以平移命令为例,首先点击"Move"命令图标,然后选择要平移的图形,然后选择基准点和目标点位置,最后点击鼠标左键确认。

6. 创建特征:UG提供了多种创建特征的命令,比如孔、槽、凸台等。

以创建孔命令为例,首先点击"Hole"命令图标,然后选择要创建孔的位置,然后输入孔的参数,比如直径、深度等。

最后点击鼠标左键确认。

7. 创建装配体:在UG中,可以通过装配体将多个零件组装在一起。

首先打开要组装的零件文件,然后选择"Assembly"命令图标。

然后选择要组装的零件文件,并点击鼠标左键确认。

可以通过移动、旋转等操作来调整零件的位置。

8. 创建图纸:UG可以用于创建二维图纸,以便进行制图和布局。

ug使用教程

ug使用教程

ug使用教程UG使用教程UG是一款功能强大的三维建模软件,广泛应用于机械、航空、航天、汽车等领域。

本教程将为您详细介绍UG的基本操作和功能,帮助您快速上手。

第一步:安装UG软件1. 打开UG软件安装包,点击“安装”按钮。

2. 根据系统要求选择对应的安装版本,并按照提示完成安装。

第二步:创建新工程1. 打开UG软件,点击“文件”菜单,选择“新建”。

2. 在弹出的对话框中,选择“工程”,并输入工程名称和保存路径。

第三步:绘制基本几何图形1. 选择“绘图”工具栏,点击“矩形”,在工作区绘制一个矩形。

2. 点击“圆形”,在工作区绘制一个圆。

3. 使用“直线”工具在工作区绘制一条直线。

4. 使用“曲线”工具在工作区绘制一条曲线。

第四步:编辑图形1. 选择“选择”工具,点击需要编辑的图形,图形将被选中,并显示编辑点。

2. 使用“移动”工具可以移动选中的图形。

3. 使用“缩放”工具可以缩放选中的图形。

4. 使用“旋转”工具可以旋转选中的图形。

第五步:创建实体1. 选择“实体”工具栏,点击“创建实体”按钮。

2. 在弹出的对话框中,选择所需的实体类型,如球体、立方体等。

3. 在工作区点击确定位置,实体将被创建。

第六步:应用材质和纹理1. 在“渲染”工具栏中选择“材质”按钮。

2. 在弹出的材质编辑器中选择所需的材质属性,如颜色、反射光等。

3. 点击“应用”按钮,图形将应用所选材质。

4. 选择“纹理”按钮,在弹出的对话框中选择纹理文件,并点击“应用”。

第七步:导入导出文件1. 点击“文件”菜单,选择“导入”,可以导入其他格式的文件。

2. 点击“文件”菜单,选择“导出”,可以将项目保存为其他格式的文件,如STEP、IGES等。

第八步:应用工具功能1. 选择“工具”菜单,可以选择不同的工具功能,如测量、截面分析等。

2. 点击“工具”菜单中的“装配”功能,可以对多个部件进行装配操作。

第九步:进行模拟分析1. 选择“分析”菜单,点击“创建分析”按钮。
