验算条件说明一、边坡段选取1、因Ⅰ-Ⅱ和Ⅱ-Ⅲ段边坡为顺向坡---斜向破，经顺层清方后，边坡的可能破坏模式为边坡沿着强风化与中风化界面滑动，经验算边坡为稳定边坡（详见地勘报告），不再验算。

2、Ⅲ-Ⅳ段边坡为切向坡，边坡的可能破坏模式为边坡沿岩层面（视倾角31°）产生滑移破坏。

经验算边坡为不稳定边坡（详见地勘报告），在此对原设计作支护后的整体稳定性验算。

二、参数选取说明1、对于Ⅰ-Ⅱ、Ⅱ-Ⅲ和Ⅲ-Ⅳ段边坡破坏模式为边坡沿着强风化与中风化界面滑动时，选取强风化泥岩指标验算，即强风化泥岩：f a=200kPa；γ=21.30kN/m3；c k=80kPa，φk =20°；2、对于Ⅲ-Ⅳ段边坡破坏模式为边坡沿岩层层面滑动时，选取软弱结构面（泥岩层面）指标验算，即软弱结构面：c k=25kPa ，φk =13°。

3、边坡岩体重度选取粉质粘土、强风化泥岩和中风化泥岩的加权平均重度γ=24.1 kN/m3。

4、边坡支护高度为边坡开挖面高度51米，本次边坡验算高度取至坡顶滑体影响区域拉断处。

三、Ⅲ-Ⅳ段边坡支护后稳定性验算计算书计算说明：计算软件为理正6.5版，采用规范《建筑边坡工程技术规范》（GB50330-2013）----------------------------------------------------------------------------计算项目: 平塘加油站C断面（Ⅲ-Ⅳ段）边坡支护后稳定性验算----------------------------------------------------------------------------[ 计算简图 ]----------------------------------------------------------------------------------- [ 计算条件 ]----------------------------------------------------------------------------------- [ 基本参数 ]计算方法：极限平衡法(建坡规范附录A.0.2)计算目标：计算安全系数边坡高度： 60.000(m)结构面倾角： 31.0(°)结构面内摩擦角： 13.0(°)结构面粘聚力： 25.0(kPa)水平外荷载Px(kN): 0.0(kN/m)竖向外荷载Py(kN): 0.0(kN/m)[ 坡线参数 ]坡线段数 13序号水平投影(m) 竖向投影(m) 倾角(°)1 10.000 10.000 45.02 2.000 0.000 0.03 10.000 10.000 45.04 2.000 0.000 0.05 10.000 10.000 45.06 2.000 0.000 0.07 10.000 10.000 45.08 2.000 0.000 0.09 10.000 10.000 45.010 6.450 3.160 26.111 22.760 4.960 12.312 4.970 0.188 2.213 13.730 1.692 7.0[ 岩层参数 ]层数 1序号控制点Y坐标容重锚杆和岩石粘结强度(m) (kN/m3) frb(kPa)1 0.000 24.1 480.0[ 锚杆(索)控制参数 ]锚杆杆体抗拉安全系数： 2.20钢筋与锚固体抗拔安全系数： 2.60交互锚杆钢筋的抗拉强度：是[ 锚杆(索)参数 ]钢筋类型对应关系：d-HPB300,D-HRB335,E-HRB400,F-RRB400,G-HRB500,P-HRBF335,Q-HRBF400,R-HRBF500 锚杆(索)道数 23序号支护类型水平间距竖向间距入射角锚固体直径自由段长度锚固段长度配筋锚筋fy 钢筋与砂浆(m) (m) (°) (mm) (m) (m) (MPa) fb(kPa)1 锚杆 4.000 10.700 20.0 110 0.000 8.000 1F32 480.0 3400.02 锚杆 4.000 2.828 20.0 110 0.000 8.000 1F32 480.0 3400.03 锚杆 4.000 2.828 20.0 110 0.000 8.000 1F32 480.0 3400.04 锚杆 4.000 2.828 20.0 110 0.000 8.000 1F32 480.0 3400.05 锚索 4.000 1.515 18.0 130 8.000 10.000 6s15.2 480.0 3400.06 锚索 4.000 2.828 18.0 130 7.000 10.000 6s15.2 480.0 3400.07 锚索 4.000 2.828 18.0 130 6.000 10.000 6s15.2 480.0 3400.08 锚索 4.000 2.828 18.0 130 5.000 10.000 6s15.2 480.0 3400.09 锚杆 3.000 1.510 20.0 110 0.000 8.000 1F32 480.0 3400.010 锚杆 3.000 2.121 20.0 110 0.000 8.000 1F32 480.0 3400.011 锚杆 3.000 2.121 20.0 110 0.000 8.000 1F32 480.0 3400.012 锚杆 3.000 2.121 20.0 110 0.000 8.000 1F32 480.0 3400.013 锚杆 3.000 2.121 20.0 110 0.000 8.000 1F32 480.0 3400.014 锚索 3.000 1.516 18.0 130 9.000 10.000 6s15.2 480.0 3400.015 锚索 3.000 2.121 18.0 130 8.000 10.000 6s15.2 480.0 3400.016 锚索 3.000 2.121 18.0 130 7.000 10.000 6s15.2 480.0 3400.017 锚索 3.000 2.121 18.0 130 6.000 10.000 6s15.2 480.0 3400.018 锚索 3.000 2.121 18.0 130 5.000 10.000 6s15.2 480.0 3400.019 锚杆 3.000 1.515 20.0 110 0.000 8.000 1F32 480.0 3400.020 锚杆 3.000 2.121 20.0 110 0.000 8.000 1F32 480.0 3400.021 锚杆 3.000 2.121 20.0 110 0.000 8.000 1F32 480.0 3400.022 锚杆 3.000 2.121 20.0 110 0.000 8.000 1F32 480.0 3400.023 锚杆 3.000 2.121 20.0 110 0.000 8.000 1F32 480.0 3400.0----------------------------------------------------------------------[ 计算结果 ]----------------------------------------------------------------------岩体重量： 19147.7(kN)水平外荷载： 0.0(kN)竖向外荷载： 0.0(kN)侧面裂隙水压力： 0.0(kN)底面裂隙水压力： 0.0(kN)第1道锚杆(索)的抗力： 0.0(kN)第2道锚杆(索)的抗力： 0.0(kN)第3道锚杆(索)的抗力： 0.0(kN)第4道锚杆(索)的抗力： 0.0(kN)第5道锚杆(索)的抗力： 80.7(kN)第6道锚杆(索)的抗力： 86.0(kN)第7道锚杆(索)的抗力： 91.3(kN)第8道锚杆(索)的抗力： 96.6(kN)第9道锚杆(索)的抗力： 0.0(kN)第10道锚杆(索)的抗力： 0.0(kN)第11道锚杆(索)的抗力： 0.0(kN)第12道锚杆(索)的抗力： 11.7(kN)第13道锚杆(索)的抗力： 31.6(kN)第14道锚杆(索)的抗力： 251.3(kN)第15道锚杆(索)的抗力： 251.3(kN)第16道锚杆(索)的抗力： 251.3(kN)第17道锚杆(索)的抗力： 251.3(kN)第18道锚杆(索)的抗力： 251.3(kN)第19道锚杆(索)的抗力： 83.0(kN)第20道锚杆(索)的抗力： 102.9(kN)第21道锚杆(索)的抗力： 122.7(kN)第22道锚杆(索)的抗力： 142.6(kN)第23道锚杆(索)的抗力： 162.5(kN)结构面上正压力： 18139.3(kN)总下滑力： 8391.3(kN)总抗滑力： 7054.6(kN)安全系数： 0.841加长未进入滑体的锚杆(索)----------------------------------------------------------------------------------- 计算项目: 平塘加油站C断面（Ⅲ-Ⅳ段）边坡支护后稳定性验算----------------------------------------------------------------------------------- [ 计算简图 ]----------------------------------------------------------------------[ 计算条件 ]----------------------------------------------------------------------[ 基本参数 ]计算方法：极限平衡法(建坡规范附录A.0.2)计算目标：计算安全系数边坡高度： 60.000(m)结构面倾角： 31.0(°)结构面内摩擦角： 13.0(°)结构面粘聚力： 25.0(kPa)水平外荷载Px(kN): 0.0(kN/m)竖向外荷载Py(kN): 0.0(kN/m)[ 坡线参数 ]坡线段数 13序号水平投影(m) 竖向投影(m) 倾角(°)1 10.000 10.000 45.02 2.000 0.000 0.03 10.000 10.000 45.04 2.000 0.000 0.05 10.000 10.000 45.06 2.000 0.000 0.07 10.000 10.000 45.08 2.000 0.000 0.09 10.000 10.000 45.010 6.450 3.160 26.111 22.760 4.960 12.312 4.970 0.188 2.213 13.730 1.692 7.0[ 岩层参数 ]层数 1序号控制点Y坐标容重锚杆和岩石粘结强度(m) (kN/m3) frb(kPa)1 0.000 24.1 480.0[ 锚杆(索)控制参数 ]锚杆杆体抗拉安全系数： 2.20钢筋与锚固体抗拔安全系数： 2.60交互锚杆钢筋的抗拉强度：是[ 锚杆(索)参数 ]钢筋类型对应关系：d-HPB300,D-HRB335,E-HRB400,F-RRB400,G-HRB500,P-HRBF335,Q-HRBF400,R-HRBF500锚杆(索)道数 23序号支护类型水平间距竖向间距入射角锚固体直径自由段长度锚固段长度配筋锚筋fy 钢筋与砂浆(m) (m) (°) (mm) (m) (m) (MPa) fb(kPa)1 锚杆 4.000 10.700 20.0 110 0.000 26.000 1F32 480.0 3400.02 锚杆 4.000 2.828 20.0 110 0.000 25.000 1F32 480.0 3400.03 锚杆 4.000 2.828 20.0 110 0.000 24.000 1F32 480.03400.04 锚杆 4.000 2.828 20.0 110 0.000 23.000 1F32 480.0 3400.05 锚索 4.000 1.515 18.0 130 14.000 10.000 6s15.2 480.0 3400.06 锚索 4.000 2.828 18.0 130 13.000 10.000 6s15.2 480.0 3400.07 锚索 4.000 2.828 18.0 130 12.000 10.000 6s15.2 480.0 3400.08 锚索 4.000 2.828 18.0 130 11.000 10.000 6s15.2 480.0 3400.09 锚杆 3.000 1.510 20.0 110 0.000 20.000 1F32 480.0 3400.010 锚杆 3.000 2.121 20.0 110 0.000 19.000 1F32 480.0 3400.011 锚杆 3.000 2.121 20.0 110 0.000 18.000 1F32 480.0 3400.012 锚杆 3.000 2.121 20.0 110 0.000 17.000 1F32 480.0 3400.013 锚杆 3.000 2.121 20.0 110 0.000 16.000 1F32 480.0 3400.014 锚索 3.000 1.516 18.0 130 9.000 10.000 6s15.2 480.0 3400.015 锚索 3.000 2.121 18.0 130 8.000 10.000 6s15.2 480.0 3400.016 锚索 3.000 2.121 18.0 130 7.000 10.000 6s15.2 480.0 3400.017 锚索 3.000 2.121 18.0 130 6.000 10.000 6s15.2 480.0 3400.018 锚索 3.000 2.121 18.0 130 5.000 10.000 6s15.2 480.0 3400.019 锚杆 3.000 1.515 20.0 110 0.000 8.000 1F32 480.0 3400.020 锚杆 3.000 2.121 20.0 110 0.000 8.000 1F32 480.0 3400.021 锚杆 3.000 2.121 20.0 110 0.000 8.000 1F32 480.0 3400.022 锚杆 3.000 2.121 20.0 110 0.000 8.000 1F32 480.0 3400.023 锚杆 3.000 2.121 20.0 110 0.000 8.000 1F32 480.0 3400.0----------------------------------------------------------------------[ 计算结果 ]----------------------------------------------------------------------岩体重量： 19147.7(kN)水平外荷载： 0.0(kN)竖向外荷载： 0.0(kN)侧面裂隙水压力： 0.0(kN)底面裂隙水压力： 0.0(kN)第1道锚杆(索)的抗力： 153.1(kN)第2道锚杆(索)的抗力： 157.0(kN)第3道锚杆(索)的抗力： 160.9(kN)第4道锚杆(索)的抗力： 164.8(kN)第5道锚杆(索)的抗力： 188.5(kN)第6道锚杆(索)的抗力： 188.5(kN)第7道锚杆(索)的抗力： 188.5(kN)第8道锚杆(索)的抗力： 188.5(kN)第9道锚杆(索)的抗力： 207.3(kN)第10道锚杆(索)的抗力： 205.9(kN)第11道锚杆(索)的抗力： 204.5(kN)第12道锚杆(索)的抗力： 203.1(kN)第13道锚杆(索)的抗力： 201.7(kN)第14道锚杆(索)的抗力： 251.3(kN)第15道锚杆(索)的抗力： 251.3(kN)第16道锚杆(索)的抗力： 251.3(kN)第17道锚杆(索)的抗力： 251.3(kN)第18道锚杆(索)的抗力： 251.3(kN)第19道锚杆(索)的抗力： 83.0(kN)第20道锚杆(索)的抗力： 102.9(kN)第21道锚杆(索)的抗力： 122.7(kN)第22道锚杆(索)的抗力： 142.6(kN)第23道锚杆(索)的抗力： 162.5(kN)结构面上正压力： 19696.0(kN)总下滑力： 7112.8(kN)总抗滑力： 7414.0(kN)安全系数： 1.042。

边坡稳定性计算书

路基边坡稳定性分析本设计任务路段中所出现的最大填方路段，在桩号K8+480 处。

该路堤边坡高31.64m，路基宽26m，需要进行边坡稳定性验算。

1.确定计算参数对本段路堤边坡的土为粘性土，根据《公路路基设计规》(JTG D30—2004)，取土的容重γ=18kN/m³，粘聚力C=20kpa。

摩擦角=23º由上可知：填土的摩擦系数ƒ=tan23º=0.4361。

2.荷载当量高度计算行车荷载换算高度为:h0—行车荷载换算高度；L—前后轮最大轴距，按《公路工程技术标准》（JTG B01-2003）规定对于标准车辆荷载为12.8m；Q—一辆车的重力（标准车辆荷载为550kN）；N—并列车辆数，双车道N=2，单车道N=1；γ—路基填料的重度（kN/m3）；B—荷载横向分布宽度，表示如下：式中：b—后轮轮距，取1.8m；m—相邻两辆车后轮的中心间距，取1.3m；d—轮胎着地宽度，取0.6m。

3. BISHOP法求稳定系数Fs基本思路：首先用软件找出稳定系数Fs 逐渐变化的情况，找到一个圆心，经过这个滑动面的稳定系数Fs 是所选滑动面中最小的，而它左右两边所取圆心滑动面的Fs 值都是增加，根据Fs 值大小可以绘制Fs 值曲线。

从而确定最小Fs 值。

而用ecxel 表格计算稳定系数Fs 时，选择的3个圆心分别是软件计算Fs 值中最小的那个圆心和它左右两边逐渐增大的圆心。

3.1 最危险圆弧圆心位置的确定（1）按4.5H 法确定滑动圆心辅助线。

由表查得β1=26°，β2 =35°及荷载换算为土柱高度h0，得G点。

a .由坡脚A 向下引竖线，在竖线上截取高度H=h+h0（h 为边坡高度，h0 为换算土层高）b.自G 点向右引水平线，在水平线上截取4.5H，得E 点。

根据两角分别自坡角和左点作直线相交于F 点，EF 的延长线即为滑动圆心辅助线。

c.连接边坡坡脚A 和顶点B，求得AB 的斜度i=1/m，据此查《路基路面工程》表4-1得β1,β2。

边坡稳定性计算书 5#

边坡稳定性计算书计算依据：1、《建筑基坑支护技术规程》JGJ120-20122、《建筑边坡工程技术规范》GB50330-20023、《建筑施工计算手册》江正荣编著一、基本参数边坡稳定计算方式平面滑动法边坡工程安全等级三级边坡边坡土体类型粘性土土的重度γ(KN/m3) 20土的内摩擦角φ(°)15 土的粘聚力c(kPa) 12边坡高度H(m) 9 边坡斜面倾角α(°)40坡顶均布荷载q(kPa) 0.2二、边坡稳定性计算计算简图滑动体自重和顶部所受荷载：W= (1/2γH+q)×H×(ctgω-ctgα)=1/2(γH+2q)×H×sin(α-ω)/sinω/sinα边坡稳定性系数为：K s=(W×cosω×tanφ+H/sinω×c)/(W×sinω)=cotω×tanφ+2c/(γH+2q)×sinα/(sin(α-ω)×sinω)滑动面位置不同，Ks值亦随之而变，边坡稳定与否根据稳定性系数的最小值Ksmin 判断，相应的最危险滑动面的倾角为ω0。

求K smin值，根据dKs/dω=0，得最危险滑动面的倾角ω0的值：ctgω=ctgα+(a/(tanφ+a))0.5×cscα式中：a=2c/(γH+2q)= 2×12/(20×9+2×0.2)= 0.133ctgω=ctgα+(a/(tanφ+a))0.5×cscα= ctg(40°)+(0.133/(tan(15°)+0.133))0.5×csc(40°) = 2.088 则边坡稳定性最不利滑动面倾角为：ω0= 25.591°K smin=(2a+tanφ)×ctgα+2×(a(tanφ+a))0.5×cscα=(2×0.133+tan(15°))×ctg(40°)+2×(0.133×(tan(15°)+0.133) )0.5×csc(40°)=1.355≥1.25满足要求！。

边坡稳定性分析报告

1、边坡稳定性分析：
K s =（γv cosθtgφ+ Ac）/γv sinθ式中γ为岩土体的重度; c为结构面凝聚力; φ为结构面内摩擦角; A为结构面面积; v为岩土体积; θ为结构面倾角。

由于本工程边坡为折线边坡，故对边坡分为两段边坡（1:1.5边坡为边坡一，1:2边坡为边坡二）进行分析，详见图1-1；
边坡一：K s =（γv cosθtgφ+ Ac）/γv sinθ
=（1.21*19*0.83*0.364+1.21*15）/（19*1.21*0.555） =1.97＞1
边坡二：K s =（γv cosθtgφ+ Ac）/γv sinθ
=（1.21*19*0.894*0.364+23.2*15）/（19*23.2*0.447） =2.49＞1
两个边坡稳定系数都大于1，但未考虑开挖过程中机械扰动、降雨及边坡透水对边坡稳定性的影响因此对理论计算得到的安全系数应进
行修正, 如表1。

表1稳定性安全系数修正表
2、主动土压力计算
Ea=φc*r*h²Ka/2
=357.22KN
Φc=1.2，由于挖方高度大于8m，Φc=1.2。

r=19KN/m³,h=8m,Ka=tg²(45-φ/2)
3、备注
本验算未考虑上部行车荷载，尽管验算边坡稳定性符合要求但在施工过程中应该在边坡埋设位移观测桩，每天按一定频率进行观测。

位移观测埋设如下：距离开挖断面外6-10m埋设，每个断面埋设3根。

在施工过程中如发现位移量超出规定范围应立即停止施工对边坡进行防护作业，边坡防护可采用钢花管深层注浆处理。

平面滑动法边坡稳定性设计计算书

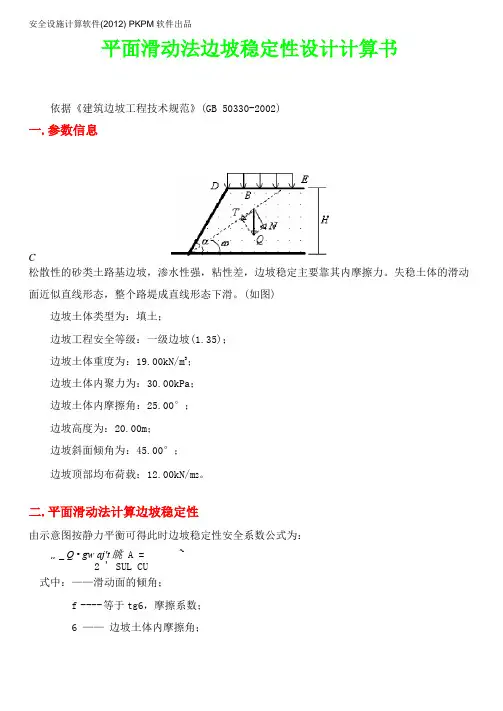

安全设施计算软件(2012) PKPM软件出品平面滑动法边坡稳定性设计计算书依据《建筑边坡工程技术规范》(GB 50330-2002)一.参数信息C松散性的砂类土路基边坡，渗水性强，粘性差，边坡稳定主要靠其内摩擦力。

失稳土体的滑动面近似直线形态，整个路堤成直线形态下滑。

(如图)边坡土体类型为：填土；边坡工程安全等级：一级边坡(1.35)；边坡土体重度为：19.00kN/m3；边坡土体内聚力为：30.00kPa；边坡土体内摩擦角：25.00°；边坡高度为：20.00m；边坡斜面倾角为：45.00°；边坡顶部均布荷载：12.00kN/m2。

二.平面滑动法计算边坡稳定性由示意图按静力平衡可得此时边坡稳定性安全系数公式为：… _ Q • gw aj't眺A = ~2 ' SUL CU式中：——滑动面的倾角；f ---- 等于tg6，摩擦系数；6 ——边坡土体内摩擦角；L 滑动面的长度；N ---- 滑动面的法向分力；T ---- 滑动面的切向分力；c ——滑动面上的粘结力(或土的内聚力)；Q ——滑动体的重力(包括坡顶均布荷载)。

滑动面位置不同，K值亦随之而变，边坡稳定与否的判断依据，应是稳定系数的最小值Kmin 相应的最危险滑动面的倾角为0(如图所示)。

Ar由于滑动体的重力(包括均布荷载)可以由下式求得：Q 土理+ qB 土的十药乂竺也，2 2 sin a式中：Y ——边坡土体的容重(kN/m3)；B ---- 滑动土体块顶部宽度(m)；H 边坡计算高度(m)；q ——边坡顶部均布荷载(kN/m2)；a 边坡斜面倾角(°)。

所以，边坡稳定性安全系数计算公式为：… . 2c sm aK = J '十- ' -- - ------- - -- ----- :■yH + 2q sm [CE - fljJ ■ sin tu欲求K min值，根据dK/d=0,可求得最危险滑动面的倾角的值为:1/~~aGig 03 =曲既 + f—--- ■ G5C a式中：& a =酒+ 2区将参数代入可得：a = 2X30.00 / (19.00X20.00 + 2X12.00) = 0.15；ctg = 1.00 + (0.15/(0.47 + 0.15))1/2X 1.41 = 1.70.则边坡稳定性最不利滑动面倾角为：=30.54°.由此时的滑动面倾角可得到边坡稳定的稳定系数公式，用血=险+/)■ ctga ++ esc aK m.n = (2X0.15 + 0.47)X1.00 + 2X(0.15X(0.47 + 0.15))1/2X1.41 = 1.618. 此边坡稳定系数K m.n N 1.35，满足边坡稳定性要求！。

深基坑边坡稳定性计算书模板

完美WORD 格式土坡稳定性计算书本计算书参照《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民教同出版社、《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制。

计算土坡稳定性采用圆弧条分法进行分析计算，由于该计算过程是大量的重复计算，故本计算书只列出相应的计算公式和计算结果，省略了重复计算过程。

本计算书采用瑞典条分法进行分析计算，假定滑动面为圆柱面及滑动土体为不变形刚体，还假定不考虑土条两侧上的作用力。

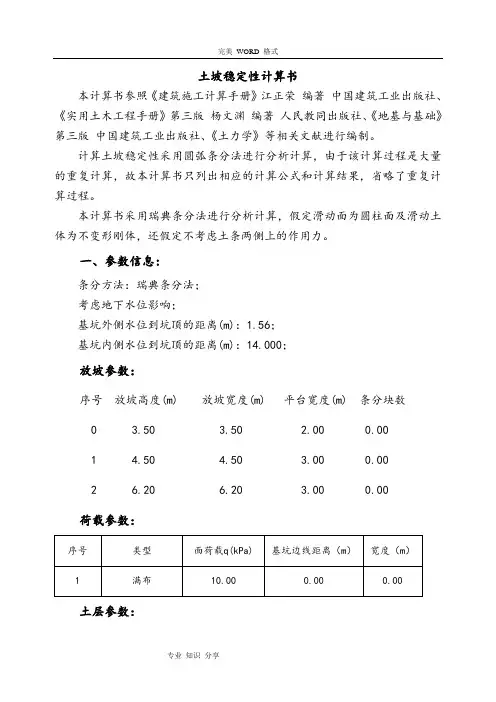

一、参数信息:条分方法：瑞典条分法；考虑地下水位影响；基坑外侧水位到坑顶的距离(m)：1.56；基坑内侧水位到坑顶的距离(m)：14.000；放坡参数：序号放坡高度(m) 放坡宽度(m) 平台宽度(m) 条分块数0 3.50 3.50 2.00 0.001 4.50 4.50 3.00 0.002 6.20 6.20 3.00 0.00荷载参数：土层参数：专业知识分享序号土名称土厚度（m）坑壁土的重度γ(kN/m3)坑壁土的内摩擦角φ(°)粘聚力（kPa）饱容重(kN/m3)1 粉质粘土15 20.5 10 10 20.5二、计算原理:根据土坡极限平衡稳定进行计算。
