工程制图知识要点
大一工程制图知识点大全
大一工程制图知识点大全工程制图是工程专业中非常重要的一门基础课程，对于大一学生来说，掌握工程制图的知识点至关重要。
本文将为大家详细介绍大一工程制图的知识点，帮助大家更好地学习和掌握这门课程。
一、工程制图的基础知识1. 制图的目的和意义：工程制图是工程设计、施工和管理的基础，它是将设计和构思转化为图形表达的工具。
通过工程制图，可以准确地表达出设计意图和设计要求，为后续的施工和实施提供依据。
2. 常用的制图工具：制图工具主要包括铅笔、绘图仪、曲线板、毛笔等。
铅笔用于绘制直线和标注，绘图仪和曲线板用于绘制曲线，毛笔用于绘制特殊线条。
3. 制图的基本要求：制图需准确、美观、易读。
准确主要指图纸的比例准确，各个线条的长度、角度等都需要按照实际设计要求精确绘制。
美观主要指线条的连接要流畅，符号标注工整美观。
易读主要指图纸上的文字、符号等要清晰易懂，方便他人理解和使用。
二、工程制图的常用图形1. 平面图：平面图是工程制图中最常用的一种图形，用于表达建筑物的水平面布置，包括室内布置图、教室平面图、厂房平面图等。
2. 立面图：立面图用于表达建筑物的立面形象，包括建筑物正面、背面、侧面等的外观。
立面图有助于理解建筑物的外形和立面形象。
3. 剖面图：剖面图用于表达建筑物或构筑物的切面形象，能够清晰展示建筑物内部结构和各种设备的布置。
4. 平面布置图：平面布置图是指工程中各设备、管道、电缆等的布置图，用于表达各种设备的空间布置和连接关系。
5. 流程图：流程图用于表达工作或生产过程中各个环节的顺序和关系，能够清晰地展示工作流程和业务操作。
三、工程制图的常用符号和标注1. 尺寸标注：尺寸标注用于标注图纸上各种尺寸的大小，包括线段的长度、角度的大小等。
常用的尺寸标注有直线尺寸标注、角度尺寸标注等。
2. 符号标注：符号标注用于标注图纸上各种设备、管道、电缆等的符号，以表示其具体的类型和功能。
3. 标题标注：标题标注用于标注图纸的名称、编号、绘图人员和日期等相关信息，以便于识别和管理图纸。
工程制图知识点
一、工程制图知识点1工程制图知识点粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界限用细实线画出,对称中心线和轴线用点画线画出。
2、完整的尺寸标注由尺寸线、尺寸界线和尺寸数字组成。
3、尺寸标注符号R20,Φ40：R表示半径,Φ表示直径。
4、工程常用的投影法分为两类中心投影法和平行投影法,其中正投影法属于平行投影法。
5、根据三面投影能判断两点位置的上下、前后、左右关系,其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。
6、三视图的投影规律为：主视图、俯视图长对正,主视图、左视图高平齐,俯视图、左视图宽相等。
7、当平面平行于圆柱轴线截切时,截交线的形状是矩形,当平面垂直于圆柱轴线截切时,截交线的形状是圆,当平面倾斜于圆柱轴线截切时,截交线的形状是椭圆。
8、正等轴测图的轴间角为120°。
9、按剖切范围分,剖视图可分为全剖视图、半剖视图和局部剖视图三类。
10、外螺纹的规定画法是：大径用粗实线线画,小径用细实线线画。
一、选择题（1×10=10分）1、采用放大或缩小比例绘制图样,其尺寸应注（ B）A、图形的尺寸；B、实物的尺寸；C、两者都可2、直径尺寸最好注在（A）A、投影为非圆或非圆弧的视图上；B、投影反映为圆或圆弧的视图上；C、两者都可3、角度尺寸数字书写方向应（ B ）A、垂直于尺寸线且朝向角顶；B、按正常水平书写；C、两者均可4、立体上某一面,如果其二个投影为线框,另一个投影为斜直线,则所反映的平面为（A）A、投影面垂直面；B、投影面平行面；C、一般位置平面5、立体与立体相交,其交线为（B）A、截交线（平面与立体表面）；B、相贯线；C、过渡线6、肋、轮辐等结构要素,当横向剖切时,应（B）A、按不剖处理,即不画剖面线；B、按受剖处理,即仍画剖面线；C、两者均可7、半剖视图中,表达外形的部分,其虚线（A）A、应省略；B、仍应画出；C、两者均可8、用钻头加工不通孔时,其孔端锥角应画成（ C ）A、60°；B、90°；C、120°9、表示用什么方法获得的表面粗糙度,其上限值为Ra=50um。
工程制图基本知识全集
1.①平行投影法：投射线互相平行的投影法称为平行投影法。
②正投影法：投射线垂直于投影面的的平行投影法称为正投影法。
③三视图：三视图是将一个物体分别沿三个不同方向投射到三个互相垂直的投影面而得到的三个视图。
④重影点：如果空间有两点位于某投影面的同一垂直线上，那么这两点在该投影面上的投影重合在一起，将它们称为重影点。
⑤截交线：平面与立体表面相交而产生的交线称为截交线。
⑥相贯线：两立体相交而产生交线称为相贯线。
⑦组合体：由若干基本体按照一定的相对位置和组合方式有机结合而形成的较为复杂的形体称为组合体。
⑧形体分析法：将组合体分解为若干基本体，分析它们的形状、表面相对位置以及组合方式等，便可产生对组合体的完整概念，这种方法称为形体分析法。
形体分析法线面分析法-读图的基本方法12、线面分析法：就是根据物体上某些表面、某些线条的投影特征来判断它们的空间形状和相对位置，从而想象出物体形状的方法。
⑨定形尺寸：用于确定个基本形体的形状及大小的尺寸称定形尺寸。
⑩定位尺寸：用于确定基本形体之间的相对位置的尺寸称定位尺寸。
⑪轴测图：形体的轴测图是用平行投影法将形体向某个投影面投射得到的单面投影。
⑫轴间角：轴测轴之间的夹角称为轴间角。
⑬轴向伸缩系数：轴测轴OX、OY、OZ上的线段与坐标轴O1X1、O1Y1、O1Z1上对应线段的长度比分别称为X、Y、Z轴的轴向伸缩系数。
⑭基本视图：机件向投影面投射所得的视图称为基本视图。
⑮局部视图：将机件的某一部分向基本投影面投射所得的视图称为局部视图。
⑯斜视图：机件向不平行于基本投射面的平面投射所得的视图称为斜视图。
⑰剖视图：剖视图是用剖切面在适当的部位假想剖开部件，将处于观察者和剖切面之间的部分移去，将其余部分向投影面投射所得的图形。
⑱断面图：假想用剖切面将机件某处切断，仅画出剖切面与机件接触部分的图形称为断面图。
⑲零件图：表示零件结构、大小及技术要求的图样称为零件图。
⑳装配图：表示一部分机器或部件的图样。
工程制图知识点
工程制图知识点工程制图是一门运用绘图方法和符号语言，将设计、工艺和技术信息以图形形式表达出来的技术手段。
通过工程制图，可以准确地传达设计意图，协调工程项目的各个专业，提高工程安全性和效率。
以下是一些常见的工程制图的知识点：一、图纸规格与折叠1. 图纸规格在工程制图中，一般会采用国际标准ISO或国家标准GB/T规定的图纸规格。
常见的图纸规格有A0、A1、A2、A3和A4等。
其中A0最大，A4最小。
在绘制图纸时，需要根据具体要求选择合适的图纸规格。
2. 图纸折叠为了方便携带和存储，大幅面图纸常常需要进行折叠。
一般采用Z字形或M字形折叠方式。
折叠时需要注意保持图纸的整洁，避免折痕和损坏。
二、常用绘图工具和辅助工具1. 绘图工具常用的绘图工具包括铅笔、直尺、三角板、曲线板、圆规、量角器、钢笔等。
绘图时需要根据具体需求选择合适的工具，并保持工具的清洁和良好状态。
2. 辅助工具辅助工具主要包括橡皮擦、修正液、剪刀、图钉、胶带等。
这些工具在绘图时起到辅助作用，同时也可以提高绘图的准确性和美观度。
三、投影方法与图形投影1. 投影方法在工程制图中，常用的投影方法有正投影和斜投影两种。
正投影是指物体在平行于投影面的方向上投影的方法，常用于平面图的绘制。
斜投影则是指物体从一个斜面上投影到平面上，常用于立体图的绘制。
2. 图形投影图形投影是指将三维物体投影到二维图纸上的过程。
根据投影方法的不同，图形投影可以分为平行投影和透视投影两种。
平行投影是指物体的投影线平行于投影面，透视投影则是指物体的投影线不平行于投影面。
绘图时需要根据实际情况选择合适的投影方法和图形投影。
四、常用的图形符号和标注1. 线型与标注在工程制图中，常用的线型有实线、虚线、点线等。
不同的线型用于表示不同的含义，例如实线表示实物，虚线表示隐藏线等。
此外，还需要标注尺寸和比例，以确保绘制的图纸具有准确的尺寸信息。
2. 图形符号不同行业和专业在工程制图中会使用各自特定的图形符号，例如电气符号、液压符号、管道符号等。
大一工程制图基础知识点
大一工程制图基础知识点工程制图是一门重要的学科，它是工程师在实际工作中不可或缺的技能之一。
作为大一学生，学习工程制图的基础知识点能够为将来的学习和工作奠定坚实的基础。
下面将介绍一些大一工程制图的基础知识点。
一、线条的基本表示方法在工程制图中，线条是最基本的元素之一，它用于表示各种物体的形状和尺寸。
常见的线条表示方法有实线、虚线、粗实线、细实线等。
不同类型的线条表示不同的含义，例如实线表示实物边界，虚线表示隐藏线或剖面线。
二、尺寸标注在工程制图中，尺寸标注是指对物体的尺寸进行标注，以便于实际制造和测量。
尺寸标注的常见方法有直线式尺寸标注和基准线式尺寸标注。
直线式尺寸标注是通过直线将尺寸标注在图纸上，基准线式尺寸标注是通过基准线和尺寸线将尺寸标注在图纸上。
三、图纸的投影方法图纸的投影方法有正投影、斜投影和透视投影等。
正投影是指将物体在水平面和垂直面上的投影画在图纸上，斜投影是指将物体在斜面上的投影画在图纸上，透视投影是指按照透视原理将物体的投影画在图纸上。
四、剖视图的绘制剖视图是将物体通过切割或截面的方式展示出来，以便于观察物体内部的构造和组成部分。
剖视图的绘制可以按照不同的剖面位置和方向进行，如水平剖视图、垂直剖视图、局部剖视图等。
五、常见符号和图例在工程制图中，常常使用一些符号和图例来表示特定的含义和功能，以便于工程师和技术人员的理解和应用。
常见的符号和图例包括电气符号、液压符号、通用线型图例等。
六、图纸的标准化图纸的标准化是指按照一定的规范和标准进行绘制和使用，以确保不同工程师之间的图纸能够互相理解和交流。
常见的图纸标准包括尺寸标注标准、线条表示标准、字体和文字标准等。
七、CAD软件的应用随着计算机技术的发展，计算机辅助设计软件（CAD）在工程制图中的应用越来越广泛。
通过CAD软件，可以更加方便快捷地进行工程制图，提高绘图效率和准确性。
总结：大一工程制图的基础知识点包括线条的基本表示方法、尺寸标注、图纸的投影方法、剖视图的绘制、常见符号和图例、图纸的标准化以及CAD软件的应用。

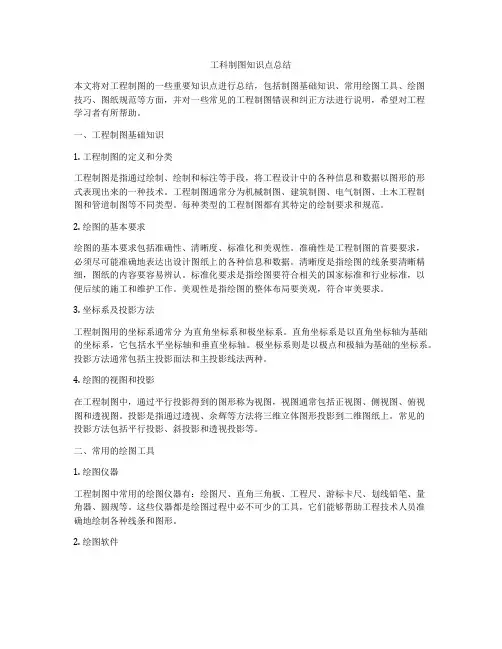

工科制图知识点总结
工科制图知识点总结本文将对工程制图的一些重要知识点进行总结，包括制图基础知识、常用绘图工具、绘图技巧、图纸规范等方面，并对一些常见的工程制图错误和纠正方法进行说明，希望对工程学习者有所帮助。
一、工程制图基础知识1. 工程制图的定义和分类工程制图是指通过绘制、绘制和标注等手段，将工程设计中的各种信息和数据以图形的形式表现出来的一种技术。
工程制图通常分为机械制图、建筑制图、电气制图、土木工程制图和管道制图等不同类型。
每种类型的工程制图都有其特定的绘制要求和规范。
2. 绘图的基本要求绘图的基本要求包括准确性、清晰度、标准化和美观性。
准确性是工程制图的首要要求，必须尽可能准确地表达出设计图纸上的各种信息和数据。
清晰度是指绘图的线条要清晰精细，图纸的内容要容易辨认。
标准化要求是指绘图要符合相关的国家标准和行业标准，以便后续的施工和维护工作。
美观性是指绘图的整体布局要美观，符合审美要求。
3. 坐标系及投影方法工程制图用的坐标系通常分为直角坐标系和极坐标系。
直角坐标系是以直角坐标轴为基础的坐标系，它包括水平坐标轴和垂直坐标轴。
极坐标系则是以极点和极轴为基础的坐标系。
投影方法通常包括主投影面法和主投影线法两种。
4. 绘图的视图和投影在工程制图中，通过平行投影得到的图形称为视图，视图通常包括正视图、侧视图、俯视图和透视图。
投影是指通过透视、余辉等方法将三维立体图形投影到二维图纸上。
常见的投影方法包括平行投影、斜投影和透视投影等。
二、常用的绘图工具1. 绘图仪器工程制图中常用的绘图仪器有：绘图尺、直角三角板、工程尺、游标卡尺、划线铅笔、量角器、圆规等。
这些仪器都是绘图过程中必不可少的工具，它们能够帮助工程技术人员准确地绘制各种线条和图形。
2. 绘图软件随着计算机技术的发展，现在工程制图中也广泛使用各种绘图软件，如AutoCAD、SolidWorks、Pro/E等。
这些软件具有丰富的功能和友好的操作界面，能够帮助工程技术人员快速地完成各种复杂的绘图任务。
工程制图知识点总结
工程制图知识点总结工程制图是工程设计和制造的重要工具，是工程领域非常重要的一门技术。
工程制图不仅是对工程设计和制造的需求进行表达，还是对工程质量和安全性的保障。
因此，掌握工程制图知识对工程设计师和制造工程师来说至关重要。
下面我将对工程制图的知识点进行总结。
一、工程制图的基本概念工程制图是工程设计和制造的重要工具，是指遵循一定的制图规范，利用透视图、剖视图、三视图等方法，对工程产品进行图样表达的一种技术。
工程制图可以为工程设计和制造提供准确的信息和数据，帮助工程设计和制造人员理解和表达工程产品的结构、尺寸和材料等信息。
工程制图是实现数字化、智能化制造的重要前提。
二、工程制图的分类根据制图的性质和用途，工程制图可以分为设计制图和施工制图两大类。
设计制图是在产品设计过程中进行的制图工作，包括草图、制图和校样，主要用于表达设计概念和设计方案，为产品的研发和改进提供技术支持。
施工制图是在产品制造和施工过程中进行的制图工作，主要包括标准图、工序图、工艺图、拆装图等，用于指导制造和施工过程。
三、工程制图的方法1. 透视图透视图是一种以透视原理为基础的制图方法，是根据物体在视点处的投影长度和宽度的不同来表示物体的长、宽、高三个尺寸的比例大小，为设计和展示物体提供直观的立体效果。
透视图是立体制图的一种重要手段，可以帮助工程设计人员更准确地理解和表达物体的外观和结构。
2. 剖视图剖视图是通过截取物体的一部分并将其展示出来，以显示物体内部结构和构造的立体制图方法。
剖视图主要包括正剖、斜剖、半剖、重叠剖、连续剖等，可以帮助工程设计人员更全面地理解和表达物体的内部结构和工作原理。
3. 三视图三视图是指在平面上以正交投影原理把物体的前、上、右三个面投影到同一平面上，以表达物体的外形和尺寸的立体制图方法。
三视图是工程设计必备的制图方法，可以准确地表达物体的形状和尺寸，为工程设计和制造提供严格的依据。
四、工程制图的规范1. 绘图的尺寸标注规范绘图的尺寸标注规范是工程制图中一个重要的规范要求，主要包括尺寸标注的位置、方式、大小和形式等。
工程制图全册复习要点
点和直线§1-1投影知识1, 中心投影法1、平行投影法（正投影法斜投影法）§1-2点的投影一个形体是由多个侧面所围成，各侧面又相交于多条侧棱，各侧棱又相交于多各顶点，则只要把这些点的投影画出来，再连成线就可作出一个形体的投影。
所以，点是形体的最基本元素。
且点的投影规律是线, 面, 体的投影基础。
一, 点在三投影面体系中的投影1, 点的直角坐标及三面投影的关系”’到W面的距离’”到V面的距离’”到H面的距离2, 三投影面体系中点的投影规律（1）a’a在同一条投影连线上，垂直于X轴。
这两个投影都反映A点的X 坐标。
a’a⊥X轴（2）a’a”在同一条投影连线上，垂直于Z轴。
这两个投影都反映A点的Z 坐标。
a’a”⊥Z轴（3）点的水平投影到X轴的距离等于侧面投影到Z轴的距离。
这两个投影都反映A点的Y坐标。
”二, 两点的相对位置1、对于两个点在空间就有相对位置的问题了。
（1）对V面投影时，靠近V面的为后，远离V面的为前。
H, W面投影可反映出其前后关系。
（2）对H面投影时，靠近H面的为下，远离H面的为上。
V, W面投影可反映出其上下关系。
（3）对W面投影时，靠近W面的为右，远离W面的为左。
V, H面投影可反映出其左右关系。
三, 重影点当空间两点处于特别位置，即两点恰好在同一条投影线上，此时两点在同一投影面上的投影重合，这时称两点为该投影面的重影点。
四, 投影轴和投影面上点的投影小结：1, 作空间一个点的投影①利用坐标值②利用点到投影面的距离③利用两点间的相对位置。
2, 点的投影方向：自上向下, 自前向后, 自左向右3, 推断重影点的可见性：前遮后, 上遮下, 左遮右§1-2直线的投影一, 直线的投影图从几何学知道，直线是无限长的。
直线的空间位置可由线上随意两点的位置确定，即两点定一线，在次要作直线投影只要作两个点的投影即可。
二, 各类直线的投影特性1, 投影面平行线特点：平行某一投影面，倾斜其他投影面。
工程制图中必考知识点总结
工程制图中必考知识点总结下面是工程制图中必考的知识点总结：一、图纸种类和规格1. 工程制图的种类工程制图的种类有很多，常见的有建筑制图、机械制图、电气制图、水暖制图等。
每种制图都有其特定的符号和规范。
2. 图纸规格标准的图纸规格有A0、A1、A2、A3、A4等，不同的规格适用于不同的制图需求。
在制图过程中，选择合适的图纸规格是十分重要的。
二、图形投影1. 投影概念投影是把一个物体的形状和大小影射到一个平面上，包括平行投影和透视投影两种方式。
2. 投影方法工程制图中常用的投影方法有正投影和轴测投影，正投影分为一、二和三等角投影。
三、图线和线型1. 图线的种类基本图线包括实线、虚线、点划线、粗细线等，在工程制图中，不同的图线代表不同的意义。
2. 线型符号根据不同的设计要求，绘图中需要使用不同的线型符号，包括连续粗线、破折线、菲涅耳线等。
四、尺度和比例1. 尺度的概念尺度是指图纸上所绘物体的比例与实物的比例之间的关系，通常用分数或比值表示，如1:50、1/100等。
2. 标准尺度在工程制图中，常用的标准比例尺包括1:1、1:2、1:5、1:10、1:20、1:50等，选择合适的尺度可以使图纸更加清晰易读。
五、图形的尺寸标注和公差1. 尺寸标注原则尺寸标注是为了表示物体的尺寸和形状，标注的尺寸要符合规范，要简洁明了且准确无误。
2. 尺寸公差在工程制图中，尺寸公差是指允许的尺寸变化范围，在标注尺寸时需要考虑尺寸公差的影响。
六、符号和标志1. 机械制图符号在机械制图中，常用的符号包括直线、圆弧、螺纹、孔等，掌握这些符号的意义和用法是必不可少的。
2. 电气制图符号电气制图中的符号包括线路、元件、连接等，了解这些符号的含义对于正确理解电气系统非常重要。
七、图形的测绘和绘制1. 绘图工具工程制图的绘制工具包括尺子、曲线板、圆规、分度尺等，掌握这些绘图工具的使用方法是基本功。
2. 绘图技巧为了提高绘图效率和质量，需要掌握一些绘图技巧，如画线顺序、线条的粗细控制、标注的位置和方式等。
工程制图专业知识讲义
12 55 75
0.06 B
0.025 A
2-φ24
6.3
A
2-M12×1.56H
φ8 6.3
10
12 2
25
Φ359+00.03
1.6
φ4
80 25 10
A
6-M66H
14 16
A
95 B
6.3
4-φ9 沉孔φ15深7
5
A--A
2-锥销孔φ4
1）、视图选择分析
阀体旳主视图按工作位置选用，采用全剖视，清楚地体现 内腔旳构造；右端圆法兰上有通孔，从左视图中可知四个孔旳 分布情况，左视图采用半剖视；俯视图表达方形法兰旳厚度， 局部剖表达螺孔深度。
2）、尺寸标注分析
常选用设计轴线、对称面、主要端面和主要安装面作为尺寸 基准。对于箱体上需要加工旳部分，应尽量按便于加工和检验 旳要求标注尺寸。
制图
审核
§8—2 零件图旳视图选择和尺寸标注
一、零件图旳视图选择 1、分析零件构造形状，拟定体现方案
分析几何形体、构造，要分清主要、次要形体；了解 其功用及加工措施。
2、选择主视图
选择主视图旳原则：
➢ 特征原则——能充分反应零件旳构造形状特征。 ➢ 工作位置原则——反应零件在机器或部件中工作时旳位置。 ➢ 加工位置原则——零件在主要工序中加工时旳位置。
3、叉架类零件 叉架类零件旳构造形状比较复杂，且不太规则。要在多种
机床上加工。 1）、视图选择分析 此类零件因为加工位置多变，在选择主视图时，主要考虑
工作位置和形状特征。叉架类零件经常需要两个或两个以上旳 基本视图，而且要用局部视图、剖视图等体现零件旳细部构造。
工程制图主要知识点总结
工程制图主要知识点总结一、工程制图的概念和分类1. 概念：工程制图是将工程设计方案中的思想、构思、要素和计算结果用图形符号、线条、文字等形式准确地表达出来，以便于相关人员进行理解、传达和实施的一种技术手段。
2. 分类：工程制图可分为机械制图、土建制图、电气制图等多种类型，根据不同的制图目的和对象，可以进一步细分为总平面图、立面图、剖面图、工艺流程图、PID图等。
二、工程制图的基本知识1. 理论基础：工程制图的理论基础主要包括几何学、投影学、工程图学等。
其中，几何学是制图的基础，投影学是制图的核心，工程图学是制图的应用。
2. 制图工具：工程制图需要使用一系列工具，如绘图仪器（如直尺、圆规、量角器等）、书写工具（如铅笔、钢笔、三角板等）、作图辅助工具（如细线带、图钉、粘胶带等）等。
3. 制图规范：工程制图需要遵循相关的规范和标准，如国家标准、行业标准、企业标准等，以保证图纸的规范化、标准化和统一化。
4. 制图技术：包括手绘制图、CAD制图、CAM制图等多种技术手段，其中CAD制图是目前应用最广泛的一种。
三、工程制图的主要内容1. 制图对象：工程制图的对象主要包括工程构件、装置设备、工作过程、工艺流程、管线布置等。
2. 制图要素：工程制图的要素包括图形符号、尺寸标注、文字说明、图例、符号标记、图框标题等。
3. 制图内容：工程制图的内容包括平面图、立面图、剖面图、总平面图、流程图、详图、图样等，还包括相关的投影、尺寸、公差、视图比例等内容。
四、工程制图的应用领域和重要意义1. 应用领域：工程制图广泛应用于机械制造、建筑施工、电气工程、化工工艺、矿山勘探、交通运输、水利水电等众多领域。
2. 重要意义：工程制图是设计、制造和施工的重要环节，它是工程技术人员沟通交流、信息传递、产品表达、工作指导的重要工具，对于提高工程质量、降低成本、保障安全、促进发展具有重要意义。
五、发展趋势和应用前景1. 技术发展：随着CAD、CAM、CAE等数字化技术的发展和普及，工程制图的方式和手段正在发生深刻变革，数字化制图、三维制图等技术正逐渐成为主流。
工程制图知识梳理要点
工程制图知识梳理目录第一章绘图基本知识 (1)第二章点、线、面的投影 (3)第三章基本体的投影及表面交线 (6)第四章组合体 (8)第五章机件常用表达方法 (8)第六章螺纹、常用标准件与齿轮 (11)第一章绘图基本知识1.图线2.尺寸注法1.以mm为单位时，不需要标注单位。
2.尺寸是机件的最后完工尺寸（和比例没有关系）。
3.每一尺寸只标注一次。
4.尺寸界线伸出尺寸线2-3mm。
5.大于半圆标Φ，小于半圆标R.（看作完善圆）6.文字标注，遇到斜的情况，要往上放；如果竖直就往左放。
3.图形分析1.尺寸分析1.尺寸基准：确定平面图形各线段形状大小的几何元素如对称线大圆中心线长直线。
2.定型尺寸：确定各线段大小的尺寸。
3.定位尺寸：确定各部分相对位置的尺寸（要有横，纵两个尺寸）4. 线段分析1. 已知线段：定型，定位尺寸都有的线段2. 中间线段：具有定型尺寸和一个定位尺寸的线段3. 连接线段：只有定型尺寸，没有定位尺寸的线段4. 作图步骤1. 基准线和定位线2. 所有已知线段3. 中间线段4. 连接线段5. 尺规绘图的一般方法和步骤1. 布置图形（基准线）2. 底稿，不分粗细，轻描淡写3. 描深4. 标注尺寸，填写标题栏第二章点、线、面的投影注：I. 我国采用第一角画法II. a’是主视图，a’’是左视图，a是俯视图。
III. 主视图面为V 侧视图为W 俯视图为H一. 点的投影1. 两面投影确定一个点的空间位置（第三面投影）2. 水平投影到OX轴的距离等于侧面投影到OZ轴的距离（第一象限到OZ等于第三象限到OX）3. 过a的水平线和过a’’的垂线相交与第四象限的45°线上4. 沿投射线观察，被挡住的点要打括号（离投射面近的点打括号）二. 直线的投影1. 按照相对于投影面的位置分为三类：投影面垂直线、投影面平行线、一般位置直线投影面垂直线：正垂线，铅垂线，侧垂线投影面平行线：正平线，水平线，侧平线一般位置直线：三个投影长度都比实际长度略短。
工程制图知识点
一、工程制图知识点1工程制图知识点粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界限用细实线画出,对称中心线和轴线用点画线画出。
2、完整的尺寸标注由尺寸线、尺寸界线和尺寸数字组成。
3、尺寸标注符号R20,Φ40：R表示半径,Φ表示直径。
4工程制图知识点中心投影法和平行投影法,其中正投影法属于平行投影法。
5、根据三面投影能判断两点位置的上下、前后、左右关系,其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。
6、三视图的投影规律为：主视图、俯视图长对正,主视图、左视图高平齐,俯视图、左视图宽相等。
7、当平面平行于圆柱轴线截切时,截交线的形状是矩形,当平面垂直于圆柱轴线截切时,截交线的形状是圆,当平面倾斜于圆柱轴线截切时,截交线的形状是椭圆。
8、正等轴测图的轴间角为120°。
9、按剖切范围分,剖视图可分为全剖视图、半剖视图和局部剖视图三类。
10、外螺纹的规定画法是：大径用粗实线线画,小径用细实线线画。
一、选择题（1×10=10分）1、采用放大或缩小比例绘制图样,其尺寸应注（ B）A、图形的尺寸；B、实物的尺寸；C、两者都可2、直径尺寸最好注在（A）A、投影为非圆或非圆弧的视图上；B、投影反映为圆或圆弧的视图上；C、两者都可3、角度尺寸数字书写方向应（ B ）A、垂直于尺寸线且朝向角顶；B、按正常水平书写；C、两者均可4、立体上某一面,如果其二个投影为线框,另一个投影为斜直线,则所反映的平面为（A）A、投影面垂直面；B、投影面平行面；C、一般位置平面5、立体与立体相交,其交线为（B）A、截交线（平面与立体表面）；B、相贯线；C、过渡线6、肋、轮辐等结构要素,当横向剖切时,应（B）A、按不剖处理,即不画剖面线；B、按受剖处理,即仍画剖面线；C、两者均可7、半剖视图中,表达外形的部分,其虚线（A）A、应省略；B、仍应画出；C、两者均可8、用钻头加工不通孔时,其孔端锥角应画成（ C ）A、60°；B、90°；C、120°9、表示用什么方法获得的表面粗糙度,其上限值为Ra=50um。
工程制图的知识点总结
工程制图的知识点总结一、工程制图的种类1、机械制图机械制图是应用于机械产品设计的图样，制图内容主要包括零部件图、总装图、工艺图和示意图等。
机械制图应包括三视图、断面图等工程图纸。
2、建筑制图建筑制图是应用于建筑设计的图样，包括平面图、立面图、剖面图、结构图等。
建筑制图要求尺寸准确，比例协调，能够清晰表达建筑的结构和外观。
3、电气制图电气制图是应用于电气产品设计的图样，包括电气布线图、电气接线图、电气原理图等。
电气制图要求符号规范、线路清晰，能够直观地表达电气设备的布置和连接关系。
4、管道制图管道制图是应用于管道设计的图样，包括管道布局图、管道连接图、管道剖面图等。
管道制图要求管道布局合理、连接清晰，能够符合工程的要求。
二、工程制图的规范1、图纸规格根据制图的内容和用途，图纸规格分为A0、A1、A2等大小，其中A0最大，A4最小。
图纸要求纸张整洁、平整，字体清晰，提高制图的质量和美观度。
2、比例尺比例尺是指图纸上的长度与实际长度之间的比值，常用的比例尺有1:1、1:2、1:5等。
比例尺要求选择合适，能够清晰表达设计内容。
3、标准符号不同类型的制图有不同的标准符号，如机械制图中的公差标识、建筑制图中的材料标识、电气制图中的电气符号等。
标准符号要求规范，便于理解和识别。
4、注释要求图纸中的注释要求内容准确、清晰，包括图纸的名称、制图日期、比例尺、设计单位和审定单位等信息，便于工程人员使用和管理。
5、符合工程规范和标准制图必须符合国家及相关行业的规范和标准，不得有误导性、不规范、不清晰的内容，以保证工程施工和使用的安全和效果。
三、工程制图的技术要求1、三视图三视图是指工程物体的俯视图、正视图和侧视图，能够全面、清晰地表达工程物体的外观和尺寸。
制图要求三视图统一，尺寸相符，比例准确。
2、断面图断面图是指工程物体在某一特定位置上的横截面图，能够表达工程物体的结构和内部尺寸。
制图要求断面图线条清晰，尺寸准确，符合设计要求。
工程制图总复习
注意：剖切平面后的结构不要遗漏。 此线不能漏
此线不能漏
Hale Waihona Puke 此线不能漏此线不能漏
此处不能画线
主视方向
主视方向
主视方向
主视方向
半剖 特点 范围 标注 注意
来出不示表 槽凹, 时剖全
一半视图,一半剖视 对称或接近对称的物体 同全剖 以点画线分界,不画虚线
波浪线不应与其他 图线重合
局部剖
特点 比较灵活，兼固内外结构
A-A
A
A
A A
A
A (1)画法：按剖视图的画法画 (2)必须标注
剖切面与剖切方法 2.用几个相交的剖切平面剖切：几个剖切平面相交，交线垂直某一基本投影面
A A
(1)画法：先剖切、转平后再投
A-A
影
(2)必须标注
(3)注意：剖切平面后的可 见部分位置不转
A
画出A-A旋转剖视图
画出旋转剖视图
2.用几个相交的剖切平面剖切：几个剖切平面 相交，交线垂直某一基本投影面
以主视图为中心，远离主视为前方
第6章 常用表达方法
四、斜视图 将物体向不平行于基本投影面的平面投射所得的视图叫斜视图。
A A
观看斜视
A
图
A旋转
注意： 1.斜视图要标注投影方向、名称 2.配置：一般按投影关系直接投影，也允许旋转摆平画图 3.不反映实形的部分用波浪线隔开省略不画
4.结构是完整且外形轮廓自成封闭,可不用波浪线
尺寸数字——水平数字字头朝上；垂直数字字头朝左
尺寸界线 18
尺寸线
25 10
40
尺寸数字
尺寸终端
第三章 立体
一、投影法的概述 二、分类 1. 中心投影
工程制图总结知识点
工程制图总结知识点工程制图是工程设计和施工过程中非常重要的一环，是将设计方案和工程要求转化为图纸和图像的过程。
通过工程制图，能够清晰地表达设计意图、方案要求和施工要求，为工程的顺利实施提供了重要的支持和依据。
因此，掌握工程制图的知识和技能对于工程设计人员和施工人员来说非常重要。
下面将对工程制图的相关知识点进行总结。
一、工程制图的基本概念1. 工程制图的定义工程制图是将设计方案和工程要求转化为图纸和图像的过程，依据设计规范和标准，通过绘制图纸和制作图像，清晰地表达设计意图、方案要求和施工要求，并为工程的施工和验收提供依据。
2. 工程制图的分类根据不同的目的和内容，工程制图可以分为设计制图、施工制图和验收制图。
设计制图是根据设计方案和工程要求绘制的图纸和图像，用于表达设计意图和方案要求；施工制图是根据设计制图和施工要求绘制的图纸和图像，用于指导施工人员进行施工；验收制图是根据施工制图和验收要求绘制的图纸和图像，用于对工程质量进行检验和验收。
3. 工程制图的基本要求工程制图应具有准确、清晰、完整和规范的特点。
准确是指工程制图应符合设计要求和技术标准，能够真实地反映设计意图和工程要求；清晰是指工程制图应易于理解和识读，能够清晰地表达各项内容和要求；完整是指工程制图应包含全部必要的内容和要求，能够充分地反映工程的各个方面；规范是指工程制图应符合相关的设计规范和标准，能够达到统一的技术要求和审美要求。
二、工程制图的基本技能1. 绘图工具和设备的使用绘图工具主要包括绘图仪器、绘图材料和绘图辅助工具。
绘图仪器包括绘图机、曲线仪、尺子、量角器等；绘图材料包括绘图纸、墨水、铅笔、橡皮、钢笔等；绘图辅助工具包括图幅、透明片、图钉、钢尺等。
掌握绘图工具的使用方法和技巧，能够提高绘图效率和质量。
2. 图形的绘制和标注在工程制图中，图形的绘制和标注是非常重要的一环。
图形的绘制主要包括直线、圆弧、曲线等，需要掌握绘制几何图形的基本方法和技巧；图形的标注主要包括尺寸标注、文字标注、符号标注等，需要掌握标注的规范和标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程制图知识要点工程制图知识要点第一章（投影和视图）§ 1—2 正投影的基本性质1. 积聚性2. 真实性3. 类似性4. 平行性单面投影：点不定位，体不定形。
三视图间的投影规律主、俯视图长对正主、左视图高平齐俯、左视图宽相等第三章（线面关系）一、直线与平面平行几何条件：1. 若直线平行于平面上任意直线，则线、面平行。
2. 若线、面平行，则过平面内任一点必能在平面内作一直线平行于已知直线。
二、两平面互相平行几何条件：两平面内各有一对相交直线分别对应平行。
三、直线与平面相交交点的性质：1. 是直线与平面的公有点;2. 是可见与不可见的分界点。
从几何元素有积聚性的投影入手,先利用公有性得到交点的一个投影,再根据从属关系求出交点的另一个投影。
当直线垂直于特殊位置平面时，平面的积聚性投影垂直于直线的同面投影。
四、平面与平面相交1. 交线是两平面的公有线。
（凡两平面的公有点都在交线上）2. 交线的投影是直线，可由其上两个（公有）点的投影确定。
3. 求一平面内的一直线与另一平面的交点来确定公有点（转化为线、面交点问题）。
实际交线应在两平面投影的公共范围之内。
两特殊位置平面互相垂直时，它们具有积聚性的同面投影互相垂直。
当两特殊位置平面相互平行时，它们具有积聚性的同面投影互相平行。
第四章（换面法）一、新投影面的选择原则1. 新投影面必须对空间物体处于最有利的解题位置。
（平行于新的投影面、垂直于新的投影面）2. 新投影面必须垂直于某一保留的原投影面，以构成一个相互垂直的两投影面的新体系。
二、新旧投影之间的关系一般规律：1）点的新投影和保留旧投影的连线垂直于新轴。
2）点的新投影到新轴的距离等于点的旧投影到旧轴的距离。
三、作图规律：由点的不变投影向新投影轴作垂线，并在垂线上量取一段距离，使这段距离等于被代替的投影到原投影轴的距离。
四、换面法的六个基本问题1. 把一般位置直线变换成投影面平行线2. 将投影面的平行线变换为投影面的垂直线功用:一次换面后可用于求点与直线,两直线间的距离等。
问题的关键：新轴要垂直于反映实长的那个投影。
3.把一般位置直线变换成投影面垂直线一次换面把直线变成投影面平行线；二次换面把投影面平行线变成投影面垂直线。
4. 把一般位置平面变换成投影面垂直面功用：可求解平面与投影面的倾角，点与平面的距离，两平行面间的距离等。
问题的关键：在平面上作一条投影面平行线，新轴必须垂直与该平行线反映实长的那个投影。
如果把平面内的一条直线变换成新投影面的垂直线，那么该平面则变换成新投影面的垂直面。
5 . 将投影面的垂直面变成投影面的平行面功用：一次换面后可求解平面实形、形心、两直线交角等问题的关键：新投影轴必须平行于该平面的积聚性投影6. 把一般位置平面变换成投影面平行面一次换面, 把一般位置平面变换成新投影面的垂直面；二次换面，再变换成新投影面的平行面。
第六章（回转体表面交线）一.截交线：平面与立体表面的交线。
相贯线：两立体表面的交线。
二.截交线的性质：1. 截交线是回转体表面和截平面的共有线。
2. 截交线上的点为立体表面和截平面的共有点。
3. 截交线一般情况下是一封闭的平面曲线。
三.求圆柱截交线的方法1. 利用积聚性法2. 素线法四.积聚性法求圆柱截交线的作图步骤：1)投影分析2)求特殊位置点3)求一般位置点4)连接各点5)判断可见性6)整理轮廓线（一）平面与圆锥相交所得截交线形状1. 圆2.一对相交直线3. 椭圆4. 双曲线5. 抛物线（二）求圆锥截交线的作图方法1.素线法2.纬圆法五.回转体表面相交①表面性相贯线位于两立体的表面上。
②封闭性相贯线一般是封闭的空间折线（通常由直线和曲线组成）或空间曲线。
③共有性相贯线是两立体表面的共有线。
其作图实质是找出相贯的两立体表面的若干共有点的投影。
六.相贯的形式平面体与回转体相贯多体相贯回转体与回转体相贯七.作图方法1 表面取点法利用投影的积聚性直接找点。
2 用辅助平面法。
一般是根据立体或给出的投影，分析两回转面的形状、大小极其轴线的相对位置，判断相贯线的形状特点和各投影的特点，从而选择适当的方法作图。
表面取点法原理当相贯结构中有一个是圆柱体时，先利用圆柱表面的积聚性，得到相贯线的至少一个投影；再通过回转体表面取点，作出相贯线的未知投影。
辅助平面法原理设置一辅助平面；求其与两回转体表面的截交线；两组截交线的交点必为相贯线上点。
选辅助平面的原则要使辅助平面与两立体表面交线的投影为直线或圆。
常用的辅助平面为投影面的平行面或垂直面。
八.相贯线的特殊情况（一）同轴回转体相交，其相贯线为垂直于轴线的圆。
相贯线的特殊情况（二）当相交两回转体公切于一个球面时，其相贯线为平面曲线（一般为椭圆）。
在两回转体轴线同时平行的投影面上，椭圆的投影为直线。
九.相贯线的形状及投影：平面体与圆柱体相贯：相贯线为封闭的空间折线。
相贯线在非积聚性投影上总是向被穿的圆柱体里面弯折，而且在两体相交区域内不应有圆柱体轮廓线的投影。
两圆柱体相贯：相贯线为光滑封闭的空间曲线。
当两圆柱正交，小圆柱穿大圆柱时，相贯线在非积聚性投影上总是向大圆柱里弯曲，当两圆柱直径相等时，相贯线在空间为两个椭圆，其投影变为直线。
在两体相交区域内不应有圆柱体轮廓线的投影。
第七章（制图基本知识）常用线型及用途粗实线:可见轮廓线。
细实线:尺寸线，剖面线虚线:不可见轮廓线。
细点画线：对称线，轴线。
双点画线：假想轮廓线。
波浪线：断裂处边界线第八章（组合体视图）一、组合方式1. 叠加式—组合体由若干基本形体叠加而成。
2. 切割式—在基本形体上通过切割、挖孔等方式形成的组合体。
二.组合体的尺寸注法：1. 基本方法定形尺寸：确定各基本形体形状的尺寸。
定位尺寸：确定基本形体间相对位置的尺寸。
——形体分析法2. 尺寸基准：定位尺寸的起点长、宽、高每方向上应各有一个尺寸基准。
主要对称面、主要轴线、大的底面、端面等。
4. 尺寸标注应注意1)同一形体的尺寸应该尽量集中标注。
2)尺寸应该标注在反映形体特征的视图上。
3)同轴回转体的直径，应尽量标注在非圆视图上。
4)尺寸应该尽可能标注在轮廓线外面,应该尽量避免在虚线上标注尺寸。
5) 相互平行的尺寸，要使小尺寸靠近图形，大尺寸依次向外排列，避免尺寸线和尺寸线或尺寸界线相交。
三.看组合体视图形体分析法线面分析法第十章（机件的表达方式）一.向视图是可以自由配置的视图，但向视图必须要进行标注。
向不平形于基本投影面的平面投影所得到的视图称为斜视图轮廓线封闭的完整结构不完整的基本视图称为局部视图波浪线：断裂线的投影斜视图和局部视图间的区别：1. 投影面2. 视图的完整性3. 图的标注假想用剖切平面把机件剖开，移去观察者和剖切面之间的部分，将余下部分向投影面投影，所得到的图形称为剖视图。
2. 剖视图的标注剖视图名称投影方向剖切位置二、常用剖视图按剖切后移去的范围分：1全剖视图、2半剖视图、3局部剖视图按剖切平面的位置和数量分：4斜剖视图、5旋转剖视图、6阶梯剖视图、复合剖视图、剖中剖1用剖切面把机件完全剖开所得的剖视图成为全剖视图2在垂直于机件对称面的投影面上的投影，以对称中心线为界，一半画成剖视，一半画成视图，称为半剖视图3用剖切面局部地剖开机件所得的剖视图称为局部剖视图4用不平行于基本投影面的剖切面剖开机件,并向与其平行的投影面投影所得到的剖视图称为斜剖视图5用两相交的剖切平面剖开机件，并以交线为轴，把倾斜结构旋转到平行于投影面的位置，投射后的图样称为旋转剖视图6用几个互相平行的剖切平面剖开机件所得的图样称为阶梯剖视图注意：肋板经纵向对称面剖切，区域内不画剖面符号转折处不画线、转折处不出现不完整结构、转折处不与轮廓线重合波浪线不能超出边界波浪线不能穿空波浪线不能被其他图线替代旋转剖切面后的其他结构不旋转①全剖视图适于外形简单、内腔复杂的不对称机件②半剖视图适用于内、外都需要表达的对称机件③局部剖视图适于内、外都需要表达的不对称机件④斜剖视图适于表达倾斜于基本投影面的内腔结构⑤旋转剖视图适于有主要轴线的盘、盖等类零件⑥阶梯剖视图适于具有相互错开内腔结构的机件三.移出断面图的标注：不对称断面按断面实际情况画对称断面按剖视图画*当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构按剖视画出。
四.回转体上均布肋、孔、轮辐旋转到剖面上（简化画法）对称图形可省略一部分肋、轮辐等纵向剖切不画剖面符号对称视图可只画一半，但要画出对称符号。
第十一章（连接件）一.两种常用连接方式1、可拆卸连接：拆开时不破坏连接件和被连接件。
例如：螺纹连接、键联结、销连接等2、不可拆卸连接：拆开时会破坏连接件或被连接件。
例如：焊接、铆接、粘接等。
二.螺纹是按着螺旋线的原理形成的。
外螺纹——在圆柱外表面上形成的螺纹内螺纹——在圆柱外表面上形成的螺纹1.外螺纹的画法螺纹小径的细实线画入倒角大径画粗实线小径画细实线螺纹界线大径画粗实线圆小径画3/4细实线圆2.内螺纹的画法表达螺纹大径的细实线不画入倒角不画倒角圆大径画细实线小径画粗实线螺纹终止线画粗实线45°线画到粗实线大径画3/4细实圆小径画粗实圆三.（一）螺纹的种类1. 连接螺纹起连接作用的螺纹。
2. 传动螺纹起传动作用的螺纹。
（二）螺纹的标注1.螺纹的标注包括以下内容：螺纹的牙型、公称直径、螺距、线数和旋向、螺纹公差带代号、旋合长度等。
2.普通螺纹标注：普通螺纹代号、螺纹公差带代号、旋合长度3. 梯形螺纹牙型符号、公称直径、螺距或导程（螺距）、旋向、公差带代号、旋合长度代号4.螺纹连接件常见的螺纹连接件有：六角头螺栓、六角螺母、双头螺柱、垫圈、弹簧垫圈、圆柱头螺钉等。
四.螺纹连接有：1.、螺栓连接2.、双头螺柱连接3.、螺钉连接第十二章（常用件）一.齿轮的用途1.成对使用2.传递轴间动力和运动3.改变轴的转速4.改变轴的旋转方向二.齿轮的基本参数1.齿顶圆直径D顶2.齿根圆直径D根3.齿数 Z4.分度圆直径 D分=m×Z5.分度圆齿距 p=s+w6. 模数m=p/π (Z p = π D分)三、滚动轴承的类型和代号按内部结构和承受载荷方向的不同分为三类：1.向心轴承适用于主要承受径向载荷。
2.推力轴承适用于承受轴向载荷。
3.圆锥滚子轴承适用于同时承受径向和轴向载荷。
第十三章（零件图）一.表达机器和部件的图样称为装配图，表达单个零件的图样称为零件图。
零件图的四项基本内容：(一) 表达零件形状的一组视图(二) 确定零件各部分形状大小和相对位置的一组尺寸(三) 保证零件质量、形状的技术要求(四) 标题栏二.、主视图的选择（一）零件的摆放方式1.反映零件的加工状态2.反映零件的工作状态（二）主视图的投射方向三.零件图尺寸标注合理性包括：（1）保证达到设计的要求；（2）便于加工和测量。
