三维声子晶体的带结构
声子晶体研究概述_温激鸿
4 声子晶体研究内容
声子晶 体的研究内容主 要包括 3 个方面 :声子 晶体禁 带机 理 、缺陷态特性及应用研究 。 4 .1 声子晶体禁带机理
总之 , 布拉格散射机理强调周期结构对波的影响 , 如何设计 其周期结构的晶格常 数与材料组分的搭配是设计带隙的关键因 素之一 ;局域共振机理则强 调单个散 射体的 特殊结 构对波 的作 用 , 如何设计单个散射体的 共振结构 与散射 体在基 体内的 散布 特性是问题的关键 。
对声子晶体禁带机 理的研 究依赖 于对弹性 波禁带 的计算 , 目前比较成熟的弹性波 禁带计 算方法 有传递矩 阵法 、平面 波展 开法 、时域有限差分法 、多重散 射方法 。 4 .1 .1 传递矩阵法[ 10 , 13]
大量的理论和实验研究都证明了声子晶体中弹性波禁带的 存在 , 图 2 给出了一个典型的声子晶体能带结构图 , 图 2 中阴影 部分即为弹性波禁带 。
图 2 典型声子晶体带隙图
Fig 2 An elastic band g ap of a ty pical phono nic crystals 关于弹性波禁带形 成的机 理比较 成熟的有 两种 , 分别 是布 拉格散射机理和局域共振机理 。布拉格 散射是由固体物理学中 关于晶体能带的理论中 引出的 , 光子 晶体即 遵从布 拉格散 射机 理 。 布拉格散射造成禁 带的原 因主要 是 :周 期变化 的材料 特性 与弹性波相互作用 , 使得某 些频率的 波在周 期结构 中没有 对应 的振动模式 , 也即不能传播 , 产 生禁带 。 大量研究弹性波禁带形 成的文献都着重讨论了布拉格 散射机理 , 研究表明 :弹性波禁带 的产生与复合介质中组分的弹 性常数 、密度及声速有关 、与组分 的填充比有关 ;与晶格结构形式及尺寸有关 。 一般说来 , 非网络 型晶格结构形式比网络 型晶格 结构形 式易于产 生禁带 ;复 合介 质 中 组 分 的 弹 性 常 数 差 异 越 大, 越 易 于 产 生 禁 带[ 7 ～ 10 , 13 , 31 , 34 ～ 37] 。 此外 , 布 拉格 散射 形成 的弹 性 波禁 带对 应 的弹性波的波长一般与周 期结构 尺寸参 数(即晶格 尺寸或 晶格 常数)相当 , 这与光子晶体周期结构产生 禁带的机理在概念上是 一致的 。 布拉 格散 射机 理对 声子 晶 体在 低 频(尤 其是 在 1kHz 以下)的应用造成了一定的困难 。
椭圆柱三维简立方排列声子晶体的带隙结构
椭圆柱三维简立方排列声子晶体的带隙结构
椭圆柱三维简立方排列声子晶体，是基于声子晶体衍射加工技术而发
展起来的新型光功能材料。
它具有众多独特的性质，如光学耦合效应，低损耗衍射散射，卓越的可塑性和独立性等。
当然，最重要的是它的
带隙结构。
1、带隙结构
椭圆柱三维简立方排列声子晶体的带隙结构是它的主要特征，简单地说，带隙就是由重复出现的长度元件组成的排列状况，从而形成与其
他相关材料不同的电磁场的分布。
也就是说，椭圆柱三维简立方排列
声子晶体的带隙结构吸纳更多的光子，并表现出差分布的电磁场特性
模式，使椭圆柱三维简立方排列声子晶体具有更佳的独立性能以及光
学耦合效应。
2、低损耗衍射散射
椭圆柱三维简立方排列声子晶体具有突出的特性，例如低损耗衍射散射。
其带隙结构可以有效地减少散射信号传播子件之间的耦合，从而
使散射信号保持清晰且不呈现失真，同时降低损耗。
3、卓越的可塑性
椭圆柱三维简立方排列声子晶体具有卓越的可塑性，它可以通过精密
的带隙排列形式和复杂的衍射结构，来实现集中的控制性能的优化。
这些控制性能可以进一步扩展，使它具有更丰富的功能性能，从而满足应用需求。
4、独立性
椭圆柱三维简立方排列声子晶体具有出色的独立性，这是由于其低损耗衍射散射效果和可塑性来实现的。
利用独立性特性，可以在光学领域生产各种精确的设计。
总的来说，椭圆柱三维简立方排列声子晶体的带隙结构具有一系列独特的性能，如低损耗衍射散射，卓越的可塑性和独立性，使其成为当今光功能材料中的重要材料，广泛应用于光学，电子等方面。
三维声子晶体六面体结构振动带隙特性研究的开题报告

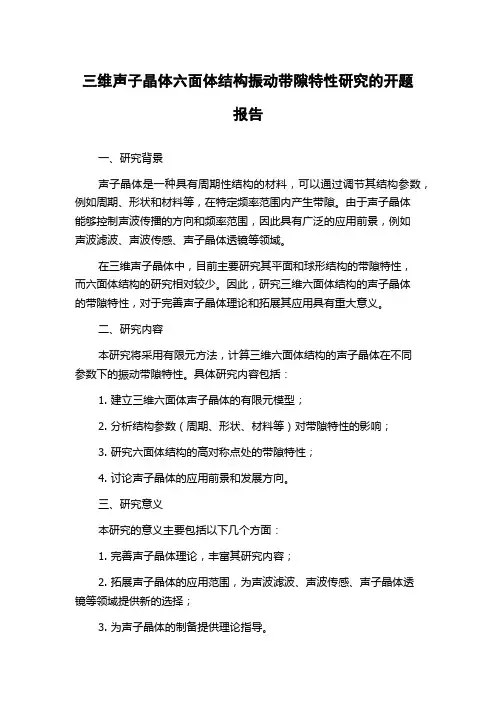

三维声子晶体六面体结构振动带隙特性研究的开题报告一、研究背景声子晶体是一种具有周期性结构的材料，可以通过调节其结构参数，例如周期、形状和材料等，在特定频率范围内产生带隙。
由于声子晶体能够控制声波传播的方向和频率范围，因此具有广泛的应用前景，例如声波滤波、声波传感、声子晶体透镜等领域。
在三维声子晶体中，目前主要研究其平面和球形结构的带隙特性，而六面体结构的研究相对较少。
因此，研究三维六面体结构的声子晶体的带隙特性，对于完善声子晶体理论和拓展其应用具有重大意义。
二、研究内容本研究将采用有限元方法，计算三维六面体结构的声子晶体在不同参数下的振动带隙特性。
具体研究内容包括：1. 建立三维六面体声子晶体的有限元模型；2. 分析结构参数（周期、形状、材料等）对带隙特性的影响；3. 研究六面体结构的高对称点处的带隙特性；4. 讨论声子晶体的应用前景和发展方向。
三、研究意义本研究的意义主要包括以下几个方面：1. 完善声子晶体理论，丰富其研究内容；2. 拓展声子晶体的应用范围，为声波滤波、声波传感、声子晶体透镜等领域提供新的选择；3. 为声子晶体的制备提供理论指导。
四、研究方法本研究将采用有限元方法，利用COMSOL Multiphysics软件对三维六面体声子晶体的振动带隙特性进行计算。
具体步骤如下：1. 建立三维六面体声子晶体的有限元模型；2. 设定边界条件和材料参数；3. 进行频率域计算，得到声子晶体的振动带隙特性；4. 分析和讨论计算结果。
五、研究进度安排本研究的进度安排如下：1. 确定研究课题，撰写开题报告，制定详细的研究方案：完成时间：1周；2. 收集相关文献，学习有限元计算方法：完成时间：2周；3. 建立三维六面体声子晶体的有限元模型：完成时间：2周；4. 设定边界条件和材料参数，进行频率域计算：完成时间：3周；5. 分析和讨论计算结果，写出论文初稿：完成时间：4周；6. 修改论文，撰写完整的研究报告和论文：完成时间：5周。
声子晶体带结构研究
第二章，基于弹性波波动方程,介绍了计算声子晶体带结构最常用的 方法——平面波展开法，简述研究二维和三维声子晶体的理论模型。
第三章，计算了二维固态-固态声子晶体中不同散射体按正方形排列 时的带结构，计算结果表明：（1）当散射体的填充率取不同值时，频率最 低的带隙的最大值所对应的散射体截面形状不同；（2）当散射体的截面为 长方形时, 截面的长宽比为 1.2 时 XY 模的带隙最宽，长宽比为 1 时 Z 模 的带隙最宽；（3）当散射体横截面是正方形并旋转角 θ 时，当 θ=45ｏ时 最有利于带隙的产生。
In chapter 2, based on the elastic wave equation, we introduce the traditional method for the calculation of band structure, namely the method of plane wave expansion. In addition, theoretic models to study 2D and 3D phononic crystals are presented.
Finally, a summary of our works and outlook for future works on the investigation of phononic crystals are presented in chapter 5.
Key words: Phononic crystals; Energy band structure; Phononic band gaps; Plane wave expansion method.
声子晶体简介
21世纪最具潜力的新型带隙材料_声子晶体_塔金星
21世纪最具潜力的新型带隙材料 声子晶体塔金星半导体发展中遇到的极大障碍,使许多研究人员开始研究光子晶体。
然而,声子晶体比光子晶体具有更丰富的物理内涵,它是一种新型声学功能带隙材料。
研究声子晶体的重要意义在于其广阔的应用前景,而且在研究过程中,还可能发现新现象和新规律,进而促进物理学的发展。
一、什么是声子晶体声子晶体的概念诞生于20世纪90年代,是仿照光子晶体的概念而命名的。
我们都知道,具有光子禁带的周期性电介质结构功能材料称为光子晶体,光子能量落在光子禁带中的光波将被禁止,不能在光子晶体中传播。
通过对光子晶体周期结构及其缺陷进行设计,可以人为地调控光子的流动。
与之类似,具有声子禁带的周期性弹性介质结构的功能材料,称为声子晶体。
在声子晶体内部,材料组分(或称为组元)的弹性常数、质量密度等参数呈周期性变化。
随着材料组分填充比、周期结构形式及尺寸的不同,声子晶体的弹性波禁带特性也不同。
禁带的产生主要取决于各个单散射体本身的结构与弹性波的相互作用。
一般说来,非网络型晶格结构形式比网络型晶格结构形式更易于产生禁带。
复合结构中组分的弹性常数差异越大,越易于产生禁带。
在特定频率弹性波的激励下,单个散射体产生共振,并与入射波相互作用,使其不能继续传播。
声子晶体具有理想的周期性结构,对这种理想周期性结构的破坏一般称之为缺陷。
缺陷按其维数可分为点缺陷、线缺陷和面缺陷。
当声子晶体中存在某种缺陷时,在其带隙范围内会产生所谓的缺陷态,缺陷态对声子晶体的禁带特性有着重大影响,因此对声子晶体缺陷态特性的研究具有重大意义。
利用点缺陷,可以把声波俘获在某一特定位置,使其无法向外传播,这相当于微腔。
在声子晶体中引入某种线缺陷(如L型线缺陷),可以使处于禁带频率范围内的声波沿该通道进行传播,即所谓声波导。
当弹性波频率落在声子禁带范围内时,弹性波将被禁止传播。
通过对声子晶体周期结构及其缺陷的人工设计,可以人为调控弹性波的流动(如图1)。
压电声子晶体能带结构的有限元方法模拟
压电声子晶体能带结构的有限元方法模拟吴吉恩;胡瑞霞;邓科【摘要】基于有限元软件COMSOL Multiphysics详细介绍了压电声子晶体能带结构的计算方法,讨论了压电材料中不同分流电路对压电声子晶体能带结构的影响,分析了在能带计算过程中容易出现的几种错误,并给出相应的解决方法 .%Calculation of the band structure for piezoelectric phonons based on the finite element software COMSOL Multiphysics is introduced indetail .The effects of different shunt circuits on the band struc-ture of piezoelectric phonons are then discussed .Finally ,some common errors that are easy to occur in energy band calculation are enumerated ,and the corresponding solutions are given.【期刊名称】《吉首大学学报（自然科学版）》【年(卷),期】2018(039)003【总页数】4页(P31-34)【关键词】压电声子晶体;分流电路;能带结构;COMSOL Multiphysics【作者】吴吉恩;胡瑞霞;邓科【作者单位】吉首大学物理与机电工程学院,湖南吉首416000;吉首大学物理与机电工程学院,湖南吉首416000;吉首大学物理与机电工程学院,湖南吉首416000【正文语种】中文【中图分类】O415压电材料是能实现机械能和电能相互转换的晶体材料.自1880年法国物理学家居里兄弟发现了第一种压电材料——石英晶体后，压电材料得到了长足的发展[1].压电材料是人类声学活动中不可缺少的元器件，目前已被广泛应用于各种超声换能器.压电材料的工作方式包括主动控制和被动控制，这2种工作方式都需要给压电材料配置电路和电学器件.主动控制，需要电路中有电源/信号激励源，为系统的运作提供能量/信号，以便压电材料将电信号转换成其他信号(比如声信号).被动控制不需要电源/信号源，其工作原理类似于传感器.在处于被动控制方式的系统中，由于电路起到了分流耗散的作用，所以被动控制又被称为分流电路控制，并被应用于压电声子晶体中[2-10].在外力的作用下，压电材料因形变而产生电荷.如果在压电材料电极的两端接上分流电路，那么这些电荷将通过分流电路发生相互作用，从而把机械能转化成热能耗散掉.传统声子晶体器件的工作频率或声学特性是固定的，因此，近年来人们开始致力于带隙等声学性质可调的声子晶体的研究，如压电声子晶体，因其声学性质可通过外接分流电路来调节而备受人们青睐.众所周知，能带结构计算对研究压电声子晶体的特性至关重要，因此笔者以一维杆状压电声子晶体为例，拟基于有限元软件COMSOL Multiphysics对压电声子晶体的能带结构进行计算，并讨论压电材料中分流电路对能带的影响.1 杆状压电声子晶体的能带结构笔者设计了一种压电声子晶体杆，其单胞由压电材料和钢组成.所用的压电材料为压电陶瓷(PZT4)，晶格常数a=10 mm，杆半径r=2 mm，在一个单胞中压电陶瓷和钢的长度均为2 mm，晶体杆和压电陶瓷的极化方向均沿z轴.由于压电声子晶体杆的结构在z轴方向是周期性排布的，因此在模拟实验中沿z轴方向采用周期性边界条件，而其在余方向则采用自由边界条件.压电声子晶体单胞的结构示意如图1所示，其中深灰色代表压电陶瓷，浅灰色代表钢柱.其中:图1a为开路状态；图1b压电陶瓷分流电路中只有电容；图1c分流电路处于短路状态.图1 压电声子晶体单胞结构示意Fig. 1 Schematic Model of Piezoelectric Phonon Crystal Unit Cell2 模型建立与能带计算图1所示的杆状声子晶体为三维结构，需要建立三维模型来计算其能带结构.在有限元模拟中，三维模型的计算不仅耗时多而且所需内存非常大，这给研究工作带来诸多不便.注意到杆状压电声子晶体的几何结构及其声学性质均关于中心轴(z轴)对称，因此只需建立一个二维轴对称模型来计算即可.具体建模过程如下：在COMSOL 软件中建立一个二维轴对称模型，然后选择“结构力学”模块中的“压电设备”分模块，以及该模块下的“特征频率”作为研究对象；在“全局定义”中添加参数，输入声子晶体的结构尺寸并定义波矢参数用于能带扫描；在“组件1”中的“定义”项里设置材料坐标系与空间坐标系的关系(比如，“材料xz平面系统”表示要研究的是材料的xz平面，而COMSOL中默认的研究平面是rz平面，因此需要将所研究的材料从xz平面投影到rz平面)；在“几何1”中建立单胞结构图，并在“材料”中添加压电陶瓷PZT4；设置线弹性材料，选择“压力波和剪切波速度”，输入材料参数(对于该模型，纵波波速cp1=6 100 m/s，横波波速cp2=3 300 m/s，质量密度ρ=7 600 kg/m3)；添加周期性边界条件，周期类型选Floquet周期，并且设kF在z方向的波矢为kz(2π/a).模型设置好后，引入静电并设置电路.静电只对压电陶瓷起作用，因此“静电”模块只需选择压电陶瓷所在区域即可(系统默认选择的区域是所有区域，这时需要手动更改).当压电陶瓷没有外接分流电路时，该模块无需手动调节其他选项.当压电陶瓷有外界分流电路时，需要添加边界“终端”和边界“接地”，即分别选中z方向的2条边(这2条边相当于薄电极).设置“终端类型”为“电路”，这里的终端作为与电路模块链接的桥梁.“显示假设方程”为(1)(1)式说明终端(电极)以Q0的形式作用于电路，即终端作为电源.Q0与电位移有关，电位移与应力应变有关，所以Q0与弹性波有关.“电路”模块只在压电陶瓷连接有分流电路的时候被启用.当启用“电路”模块时，需要在“组件1”中添加物理场，并选中“AC/DC”中的“电路”模块.电路模块无需选择材料结构或新建电路模型，所有的电学器件的连接均由节点完成.把电路模块中的“方程形式”由“研究控制”改为“稳态”，初始节点改为“接地节点1”(表示接地点，默认的节点名称为0)，添加“外部I终端”(默认的节点名称为1)，并将其“电势”设置为“终端电压”，这样就将静电模块与电路模块连接了起来，节点1相当于接有终端的电极.根据电路知识可知，节点0相当于接地的电极.因此，在节点0和节点1之间添加一个电容，就相当于给压电陶瓷2个电极之间接了一个电容.接下来添加一个“电容器”，其节点名称默认为0和1，多物理场的设置无需改动，网络格单元尺寸设置为特别细化.3 分流电路对能带的影响当压电声子晶体没有外接分流电路(图1a)时，能带计算无需利用电路模块和静电模块中的终端和接地，因此将其禁用，计算结果如图2a所示.从图2a可以看出，压电声子晶体在布里渊区边界产生了Bragg带隙.这是由压电陶瓷和钢的声学性质的差异引起的.当压电声子晶体接上电容(图1b)时，能带计算需要利用电路模块和静电模块中的终端和接地，因此将其启用.需要特别注意的是，由于禁用静电模块中的终端会导致电路模块中的外部I终端丢失电势信息，所以重新启用后还需重新添加电势为“终端电压”.当电容设置为20 pF时，能带计算结果如图2b所示.与图2a相比，图2b中所示的带隙已变宽，原因可参考文献[2].当压电声子晶体的外接分流电路为短路状态(图1c)时，压电陶瓷2个电极之间的电势一致，可以用电路模块使电容足够大或短路，也可以不用电路模块，只要保证2个电极的电势/电学条件一致即可.此时能带计算的结果如图2c所示.图2 压电声子晶体能带Fig. 2 Band Structures of Piezoelectric Photonic Crystals4 能带计算中常见问题在能带计算过程中可能会遇到各种各样的问题，在此列举几个典型的问题/报错，并给出相应的解决办法.网格单元尺寸设置为较细化时，接上电容的压电声子晶体的能带如图3a所示.从图3a可以看出，在低频时能带计算结果显得毫无规律.解决方法是将网格精细化.在模型较大的情况下，只针对电极(线)作精细化处理即可.图3b提示电路连接错误，解决方法是正确连接电路.图3c提示扫描错误，解决方法是将“步骤1：特征频率”中的“特征频率搜索范围”设为大于0的值.图3d提示电路不能正常工作，解决方法是将电路模块的“方程形式”由“研究控制”变更为“稳态”或其他形式.图3 计算压电声子晶体能带结构时的常见问题Fig. 3 Common Errors in Band Structure Calculation for Piezoelectric Photonic Crystals参考文献：[1] 栾桂冬,张金铎,王仁乾.压电换能器和换能器阵[M].北京:北京大学出版社,2005.[2] DEGRAEVE S,GRANGER C,DUBUS B,et al.Bragg Band Gaps Tunability in an Homogeneous Piezoelectric Rod with Periodic Electrical Boundary Conditions[J].Journal of Applied Physics,2014,115(19):194 508-194 515. [3] WILM M,KHELIF A,BALLANDRAS S,et al.Out-of-Plane Propagation of Elastic Waves in Two-Dimensional Phononic Band-Gap Materials[J].Physical Review E Statistical Nonlinear & Soft Matter Physics,2003,67(2):65 602.[4] HOU Z,WU F,LIU Y.Phononic Crystals Containing Piezoelectric Material[J].Solid State Communications,2004,130(11):745-749.[5] ZHOU H,LAN M.Band Gaps off in-Plane Waves Propagating Vertically Through Piezoelectric Phononic Crystal with Initial Stresses[J].International Journal of Control and Automation,2016,9(6):209-220.[6] GHAZARYAN K B,PILIPOSYAN D G.Interfacial Effects for Shear Waves in One Dimensional Periodic Piezoelectric Structure[J].Journal of Sound & Vibration,2011,330(26):6 456-6 466.[7] ZHOU H,LAN M.Band Gaps of SH Wave Propagating ThroughElastic/PE/PM Phonon Crystal[J].International Journal of Control and Automation,2016,9(8):281-290.[8] 陈圣兵,韩小云,郁殿龙,等.不同压电分流电路对声子晶体梁带隙的影响[J].物理学报,2010,59(1):387-392.[9] CHEN Y Y,ZHU R,BARNHART M V,et al.Enhanced Flexural Wave Sensing by Adaptive Gradient-Index Metamaterials[J].Scientific Reports,2016(6):35 048-35 058.[10] HOU Z,ASSOUAR B M.Tunable Solid Acoustic Metamaterial with Negative Elastic Modulus[J].Applied Physics Letters,2015,106(25):040 802.。
2022-2023学年高二物理竞赛课件：声子晶体
▫ 1995年Sanehez等人在对西班牙马德里的一座200 多年前 制作的雕塑“流动的旋律”进行声学特性研究时，第一次 从实验角度证实了弹性波禁带的存在，从此声子晶体的研 究引起了极大关注。
4
▫ 声子晶体同光子晶体有着相似的基本特征：当弹性波频 率落在禁带范围内时，弹性波被禁止传播，当存在点缺 陷或线缺陷时，弹性波会被局域在点缺陷处，或只能沿 线缺陷传播。同样，通过对声子晶体周期结构及其缺陷 的设计，可以人为地调控弹性波的流动。
▫ 弹性波是由纵波和横波耦合的全矢量波，在每个组元中 具有3个独立的弹性参数，即质量密度ρ、纵波波速Ci和 横波波速Ct (在流体介质中Ct = 0)。光波是一种标量波， 在每个组元中只有一个独立的弹性参数即介电常数。
10
另一种是光子带隙光纤，其周期性的包层产生光子带隙， 频率处于带隙中的光不能在包层中传播。 图3研究用粘弹性软材料橡胶包覆后的铅球（10毫米直径）组成简 单立方晶格结构埋在环氧树脂中形成的三维声子晶体时发现，该声子晶体禁 带所对应的波长远远大于晶格的尺寸，突破了布拉格散射机理的限制，而且 在散射体并非严格周期分布、甚至随机分布时，复合结构同样具有禁带，由 此提出了弹性波禁带的局域共振机理。
声子晶体
2
声子晶体
• 声子晶体的概念及基本特征
▫ 声子晶体(phononic crystal)是具有弹性波禁带的周期性结构功能材料。 在声子晶体内部材料组分或组元的弹性常数、质量、密度等参数周期 性变化。随着材料组分搭配的不同，周期结构形式的不同，声子晶体 的弹性波禁带特性也就不同。
椭圆柱三维简立方排列声子晶体的带隙结构
Ｚ
ｙ
图 １ 简立方 声子 晶体 的结构模 型 、 截 面及 第 横
Ｆｌ ｅｓｒ ｃｕ ｅ ｈ ｒ ｎ ｖ ｒ ｅｃｏ ｓｓ ｃ ｉｎ ｈ ｉｓ ｒｌ ｕｎ ｚ ｎ ｆ ｉ ｐ ｅｃ ｂ ｃｌｔｉｅｐ ｏ ｏ ｉ ｒ ｓａ ‘ １Ｔｈ ｔ ｕ ｔ ｒ ，ｔ ｅｔａ ｓ ｅ ｓ ｒ ｓ ｅ ｔ ，ｔ ｅｆｒｔＢ ｉｏ ｉ ｏ ｅｏ ｍ ｌ ｕ ｉ ｔ ｈ ｎ ｎｃｃｙ ｔ ｌ ｇ ｏ ｌ ｓ ａ ｃ
成的三 维简立 方晶格 声子 晶体 的带 隙结 构 。一般 情 况 下 ， 圆柱 体的横 截 面形状对 称性 越 高 ， 隙宽度 极值 椭 带 和 中心频 率越 大； 隙 宽度 随椭 圆柱 体 绕 其 中心轴 旋 带 转角度 的增 大 而增 大 ， 带 隙 中心 频 率随 旋 转 角度 的 但
加 工 、 噪声 潜艇 的设计 、 无 地震 防护 等重 要 领域 中的减 振 降噪 问题 ， 还能 设计 出新型 的声学 功 能器 件 ， 将在 声 纳、 超声传感及 成像 等领域 得 到应用 。因此 ， 子 晶体 声
引起 了 国际科 技界 的极大关 注 ［ 。 １ ］
国际上对声 子 晶 体 的研 究 才 刚 刚 起 步 ， 索 不 同 探
２ ２ 平面 波法简 述 ．
在 直角 坐标系下 ， 固体 中的弹性 波波 动方 程为 ：
＝＝ ＝
（ 是拉 密系 数 。 ）
根据 Ｂ ｏｈ理 论 １ｃ
，
本征 矢 量 （ ｆ 可写成 如 下形 ，）
寺 （ ） ［ ｕａｊ 式 ｛ ＋ ｉｕ１ 蠡 去 （ ．＇ ｃ ： ／ ａ ￣ ＂ ）
２ １ 结构 模型 ．
设声 子晶 体 是 由椭 圆柱 体 Ａ 以 简立 方 形 式 排 列 于基 体 Ｂ中 ， 体 轴线平 行 于 轴 ， 柱 如图 １ ａ 所示 ，图 （） １ｂ 为声 子 晶体在 ｘ （） ｙ面 的投 影 ， 为椭 圆截 面绕 中 心 轴 的旋 转角 度 ， 口为晶格 常数 ， １ ｃ 为简立 方格 子 的 图 （） 第一 布里 渊区 ， Ｒ、 、 、 具 有高度对 称性 。 点 Ｍ ＪＸ １
声子晶体带结构和透射性质的研究
第一章绪论第一章绪论１．１声子晶体的结构声子晶体从严格意义上来说应该叫做周期性弹性复合材料，是由两种或两种以上的弹性材料按周期性排列所组成的复合结构。
由于考虑的是宏观弹性波在这种复合结构中的传播特性，因而这里所说的“声子”并不是固体物理中所定义的格波能量量子。
其中的“晶体”一词取义于构成系统各组元的周期排列与天然晶体中原子周期排列的类似性。
在天然晶体中，电子作为～种物质波在晶体中的行为满足薛定谔方程和布洛赫定理，由于波的布拉格散射，使得电子在一定的能量区域内会出现禁带，晶体的导电行为因此表现出各种与此有关的特殊性，出现导体、绝缘体、和半导体之分。
我们知道电子波与经典波的共性在于其波动性，那么，寻找经典波如光波及声波在周期结构中的行为与电子在晶体中行为的类似性质就成了一个有趣的物理问题。
传统意义下的晶体的光学类比就是光子晶体，它由具有两种或两种以上具有不同介电常数的宏观介质周期性排列而成，相当于晶体微结构的放大。
而描述电子在晶体中行为的薛定谔方程则以描述光波波动行为的麦克斯韦方程组来取代。
声子晶体则可以理解为光子晶体概念在弹性波领域内的一个延伸，它是以弹性常数不同的宏观介质按周期排列构成的宏观结构。
图１—１给出了一维、二维及三维声子，光子晶体的示意结构图。
（ａ）（ｂ）（ｃ）图１—１一维、二维及三维声子／光子晶体结构示意图。
Ｆ培．１－Ｉ１１ｌｅｃｏｎｓｔｎｌｃｔｉｏｎｏｆｏｎｅ－，ｔｗｏ·ａｒＩｄｔｈｒｅｅ－ｄｉｍｅｎｓｉｏ砌ｐｈｏｎｏｎｉｃ／ｐｈｏｔｏｎｉｃｃｆ）ｒｓｔａｌ．通过求解描述弹性波行为的弹性波方程可以确定弹性波在这种复合介质中的——丝毫翌三盔兰堡圭耋堡鎏兰１．２．２缺陷态及声波导的研究类比于光子晶体缺陷态的研究‘７５４８１，近年来人们开始关注声子晶体中缺陷态的性质【４５‘５９】。
研究发现，通过在具有完美结构的声子晶体中引入点缺陷‘４５．５０】、线缺陷‘５１‘５７域面缺陷‘５引，会使其中的传播波出现局域现象，并且发现这种局域态的性质可以通过改变缺陷的构形而加以控制，从而实现声波的窄带滤波、导波及弯曲传播等ａ在图ｌ一２中给出二维声子晶体中的几种缺陷构形，其中（ａ）及（ｂ）图１—２二维声子晶体点缺陷及线缺陷构形。
声人工结构
Technical Acoustics声人工结构程建春，邹欣晔（南京大学声学研究所，南京，210093）Artificial Acoustic Structure CHENG Jian-chun, ZOU Xin-ye(1. Institute of Acoustics, Nanjing University, Nanjing 210093)1引言20世纪初半导体材料的出现引发了一场轰轰烈烈的电子工业革命，使我们进入了信息时代。
半导体的原子呈周期性排列，电子在半导体中运动时，电子与原子的周期势场相互作用使得半导体具有电子禁带，能够操控电子的流动。
以硅晶体为代表的半导体带来了一次科学技术革命。
随着晶体管、集成电路、大规模集成电路甚至超大规模集成电路的开发运用，半导体技术对人类文明的进步产生了深远的影响。
近二十年来，有关人工结构功能材料的光学特性已受到广泛的关注：1、如果人工结构材料中的介电常数在光波长尺度上周期性变化，光子与周期结构相互作用，会使得该材料具有类似半导体中电子禁带的光子禁带；2、当周期结构中存在(或引入)点缺陷或线缺陷时，禁带内的光波将被局域在点缺陷内或只能沿线缺陷传播；3、当某些频率光波通过相应的亚波长结构时，其透射率远大于小孔经典衍射理论预期的增强透射现象；4、通过人工结构还可以实现介电常数与磁导率同时为负的电磁特异材料，该种材料具有负折射率，反常Doppler效应和反常Cerenkov辐射；5、通过变换光学理论和人工电磁材料设计，可以设计出电磁隐身斗篷，从而可实现完全隐身。
总之，光人工结构已成为光电子，信息技术和特异材料领域研究的热点。
类比光人工结构对光子的调控作用，声人工结构也可实现对弹性波的人为调控，并以其丰富的物理内涵和潜在的广阔应用前景，受到各国科研机构的高度关注。
本文将介绍主要的声人工结构及其应用。
2 声周期结构（声子晶体）2.1 声子晶体禁带机理声子晶体是由不同弹性性质的材料周期复合而成的人工结构功能材料，其内部材料组分的弹性常数、质量密度等参数周期性变化。
声子晶体声传播特性研究进展及其在船舶行业中的应用
声子晶体声传播特性研究进展及其在船舶行业中的应用田斌【摘要】Phononic crystal is an important acoustic artificial materials.It has been extensively investigated because of their characteristics of wave propagation, which is of great significant.This paper summarizes the research progress of band gap properties and mechanism, and acoustic absorption.This paper provides a reference for the fabrication and wave propagation investigation of acoustic artificial materials.Meanwhile, phononic crystal shows outstanding features in reducing vibration and blocking noise, and the band gap characteristics in suppressing vibration source of strength, vibration isolation and damping mechanism have been preliminary study, which laid a good foundation for the application of phononic crystal on vibration of the ship noise reduction.%声子晶体是一种重要的声人工材料,由于其独特的声波传播特性而得到广泛研究,对声人工材料中声波传播特性的研究具有重要意义.文章综述了声子晶体带隙特性、带隙机理以及吸声特性的研究进展,并对其在船舶减振降噪中的应用前景进行了展望.【期刊名称】《青岛科技大学学报（自然科学版）》【年(卷),期】2017(038)004【总页数】7页(P47-53)【关键词】声人工材料;声子晶体;带隙;减振降噪【作者】田斌【作者单位】中国船舶工业系统工程研究院,北京 100094【正文语种】中文【中图分类】O429弹性常数及密度周期分布的材料或结构被称为声子晶体，声子晶体是一种具有弹性波带隙的周期性结构与功能性材料[1]。
一种三维局域共振声子晶体结构及制备方法[发明专利]
![一种三维局域共振声子晶体结构及制备方法[发明专利]](https://img.taocdn.com/s3/m/2bb41ceb02020740bf1e9b85.png)
专利名称：一种三维局域共振声子晶体结构及制备方法专利类型：发明专利
发明人：殷鸣,江卫锋,殷国富,向召伟,邓珍波
申请号：CN201610828376.0
申请日：20160919
公开号：CN106228969A
公开日：
20161214
专利内容由知识产权出版社提供
摘要：本发明公开了一种基于局域共振机理的三维三相声子晶体结构，由弹性包覆层均匀包覆高密度芯体形成散射单元并按正方点阵周期排布，散射单元相互通过低密度硬质连接体连接形成。
所述制作方法特征为利用基于光固化成型的3D打印技术制作出由连接体和包覆层组成的二维周期结构，高密度芯体置入包覆层后将二维周期数结构逐层叠加组装成完整三维周期性结构。
本发明的有益效果是在减小结构尺寸和减轻结构重量的同时获得了低频声学宽带隙，基于光固化成型的3D打印技术的应用使得多相复杂三维声子晶体结构的制备更为简单灵活。
申请人：四川大学
地址：610065 四川省成都市武侯区一环路南一段24号
国籍：CN
更多信息请下载全文后查看。
三维金刚石晶格声子晶体超宽频带隙特性研究
三维金刚石晶格声子晶体超宽频带隙特性研究江卫锋;殷鸣;向召伟;谢罗峰;殷国富【摘要】为获得宽频带隙,设计了一种三维声子晶体结构,由位于金刚石晶格格点的介质球通过连接柱连接形成.利用有限元法计算了声子晶体的能带结构、振动模态和透射谱.数值计算结果表明,该结构可以得到相对带隙宽度达到144.5％的超宽频弹性波带隙.介质球和连接柱的共振是宽频带隙产生的主要原因,介质球和连接柱直径的变化显著影响带隙边界和带隙宽度.此外,还利用平面波展开法计算了该结构的光子能带结构.结果显示该结构在具有超宽频弹性波带隙的同时还可获得一定宽度的光子带隙.该金刚石晶格“球-柱”结构可用于减振降噪材料和新型声光器件的设计开发.【期刊名称】《振动与冲击》【年(卷),期】2018(037)013【总页数】6页(P190-194,209)【关键词】声子晶体;弹性波带隙;有限元法;光子带隙【作者】江卫锋;殷鸣;向召伟;谢罗峰;殷国富【作者单位】四川大学制造科学与工程学院,成都610065;四川大学制造科学与工程学院,成都610065;四川大学制造科学与工程学院,成都610065;四川大学制造科学与工程学院,成都610065;四川大学制造科学与工程学院,成都610065【正文语种】中文【中图分类】O735类比于光子晶体[1-2]对电磁波的控制，研究者发现弹性介质周期性排布而成的结构可显著影响弹性波的传播，声子晶体的概念[3]由此被提出。
声子晶体对弹性波的调控中尤为重要的一点体现在其具有弹性波带隙。
处于带隙频率范围内的弹性波在声子晶体中沿任意方向传播都会受到抑制[4]。
因此，以声子晶体为依托开发出的新型功能材料和结构器件等将具有非常广阔的应用空间。
将其用于隔音降噪，可在音源或是噪声传播路径中设置声子晶体屏障，从而隔离噪声[5-6]；用于减振，能为高精密的机械系统[7-11]或者是大型的土木工程提供无振动工作环境[12]。
数十年来研究人员对声子晶体的带隙(特性做了广泛研究。
