功率调节方法及电路与流程
项目六 任务四 功率放大电路的安装、调试与检修

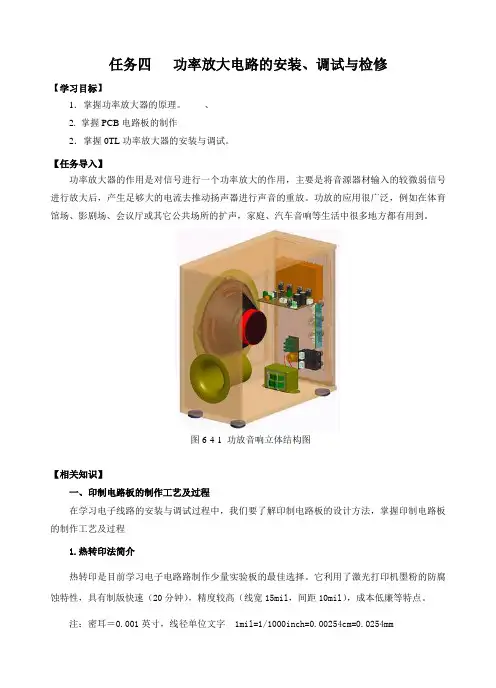

任务四功率放大电路的安装、调试与检修【学习目标】1．掌握功率放大器的原理。
、2. 掌握PCB电路板的制作2．掌握0TL功率放大器的安装与调试。
【任务导入】功率放大器的作用是对信号进行一个功率放大的作用，主要是将音源器材输入的较微弱信号进行放大后，产生足够大的电流去推动扬声器进行声音的重放。
功放的应用很广泛，例如在体育馆场、影剧场、会议厅或其它公共场所的扩声，家庭、汽车音响等生活中很多地方都有用到。
图6-4-1 功放音响立体结构图【相关知识】一、印制电路板的制作工艺及过程在学习电子线路的安装与调试过程中，我们要了解印制电路板的设计方法，掌握印制电路板的制作工艺及过程1.热转印法简介热转印是目前学习电子电路路制作少量实验板的最佳选择。
它利用了激光打印机墨粉的防腐蚀特性，具有制版快速（20分钟），精度较高（线宽15mil，间距10mil），成本低廉等特点。
注：密耳＝0.001英寸，线径单位文字 1mil=1/1000inch=0.00254cm=0.0254mm2.设计布线规则由于热转印制版的特点，在布线时要注意以下方面：(1)线宽不小于15mil，线间距不小于10mil。
为确保安全，线宽要在25～30mil，大电流线按照一般布线原则加宽。
导线间距要大于10mil，焊盘间距最好大于15mil。
(2)尽量布成单面板，无法布通时可以考虑跳接线。
仍然无法布通时可以考虑使用双面板，但考虑到焊接时要焊两面的焊盘。
尽量使用手工布线，自动布线往往不能满足要求。
(3)有0.8mm孔的焊盘要在70mil以上，推荐80mil。
否则会由于打孔精度不高使焊盘损坏。
(4)孔的直径可以全部设成10～15mil，不必是实际大小，以利于钻孔时钻头对准。
3.打印打印前先进行排版，把要打的图排满一张A4纸，越多越好。
因为有些图打出来是坏的，我们需要从中选一张好的来转印，然后打印在热转印纸的光面。
（注意：只能用激光打印机打印！不能用喷墨打印机）如果打印出的线路不够黑（在打印选项中若有浓度选项要将之调到最大即最黑）。
电磁炉控制器功率调节器的工作原理
电磁炉控制器功率调节器的工作原理电磁炉作为一种现代化厨房电器，已经成为家庭生活中不可或缺的一部分。
电磁炉控制器功率调节器作为电磁炉的核心部件，起着重要的作用。
本文将详细介绍电磁炉控制器功率调节器的工作原理。
一、控制器的组成结构电磁炉控制器功率调节器主要由电源电路、控制电路和功率调节电路三部分组成。
其中，电源电路负责提供稳定的电源供电，控制电路负责对输入信号进行解析和处理，功率调节电路负责根据控制电路的信号对功率进行调节。
二、工作原理电磁炉控制器功率调节器的工作原理主要可分为三个步骤：输入信号解析、控制信号生成和功率调节。
1. 输入信号解析当用户调节电磁炉的温度或功率时，通过感应器将用户输入的信号送入控制器。
控制器中的输入电路对输入的信号进行解析和转换。
例如，电磁炉温度调节可以通过旋钮或触摸屏等方式实现，控制器会解析这些输入信号，并将其转换为相应的控制信号。
2. 控制信号生成控制信号生成主要包括逻辑电路和驱动电路。
逻辑电路会根据输入信号的解析结果判断应该进行的操作，例如开关机、调节温度或功率等。
驱动电路则根据逻辑电路的指令产生相应的驱动信号。
3. 功率调节在控制信号生成后，功率调节电路将驱动信号转化为功率调节信号，进而对电磁炉的工作状态进行调节。
功率调节信号会经过一系列的处理，包括频率控制、脉冲宽度调节等，从而实现对电磁炉加热功率的精确调节。
这样，就能根据用户的需求实现不同的加热效果，如快速加热、慢炖等。
三、工作流程电磁炉控制器功率调节器的工作流程如下：1. 电源供电：电源电路提供稳定的电源供电，为控制器的正常运行提供保障。
2. 输入信号解析：感应器将用户的输入信号传递给控制器，通过输入电路对信号进行解析和转换。
3. 控制信号生成：根据输入信号的解析结果，逻辑电路判断应该进行的操作，生成相应的控制信号。
4. 功率调节：驱动电路将控制信号转化为功率调节信号，经过处理实现对电磁炉加热功率的精确调节。
5. 加热控制：功率调节信号实时地控制电磁炉的加热功率，从而达到对温度的精确控制。
电机控制中功率因数调节方法与电流振荡控制技术剖析
电机控制中功率因数调节方法与电流振荡控制技术剖析电机控制系统在实际工业应用中扮演着至关重要的角色。
功率因数调节方法和电流振荡控制技术是提高电机控制系统性能的关键因素。
本文将对这两个技术进行深入剖析，介绍其原理、应用以及优缺点。
一、功率因数调节方法功率因数是衡量电机控制系统电能利用率的重要指标。
在传统电机控制系统中，电机负载变动时容易引起功率因数波动。
功率因数调节方法的目标是通过优化电机负载，使得电机系统能够实现高效能利用。
1. 静态功率因数补偿方法静态功率因数补偿方法是通过并联装置改善功率因数，常见的包括电容器补偿、静态同步补偿等。
电容器补偿通过并联电容器来提高系统的功率因数。
静态同步补偿则通过与电网实时同步的装置来改变电机的磁场，从而达到功率因数校正的目的。
2. 动态功率因数补偿方法动态功率因数补偿方法是通过控制电机转子磁场的幅值和相位，实现对功率因数的快速调节。
常见的动态功率因数补偿方法有电流反馈补偿、电压反馈补偿等。
电流反馈补偿通过检测电流的波形，根据参考电流信号调整转子磁场的幅值和相位，从而实现功率因数的调节。
电压反馈补偿方法则是根据电网电压的波形来调整转子磁场，使得电机系统能够实时跟踪电网电压，实现功率因数的补偿。
以上两种方法各有优缺点。
静态功率因数补偿方法简单易实施，但对于动态负载变化无法做出即时响应；动态功率因数补偿方法可以实现快速响应，但需要复杂的控制算法和电路设计。
二、电流振荡控制技术电流振荡是电机控制系统中常见的问题之一。
电流振荡会导致电机的工作效率下降，甚至损坏电机设备。
电流振荡控制技术的目标是减小电流的振荡幅度，提高电机控制系统的稳定性和效率。
1. PID控制器PID控制器是电流振荡控制中常用的方法之一。
PID控制器通过比较实际电流和目标电流的差距，根据比例、积分和微分算法生成控制信号，从而调整电机转子磁场的幅值和相位。
PID控制器具有结构简单、调节方便的优点，但需要准确的参数调整以实现良好的控制效果。
如何进行电路的电流放大和调节
如何进行电路的电流放大和调节电流放大和调节是电路设计中的重要环节，它可以帮助我们实现对电流的精确控制和调节。
本文将介绍一些常用的方法和技巧，以帮助读者更好地进行电路的电流放大和调节。
一、共射放大电路共射放大电路是一种常用的电流放大电路，其基本原理是通过调整输入电流的大小，从而实现对输出电流的放大。
该电路包括一个晶体管、负载电阻和输入电阻。
当输入电流通过晶体管时，晶体管的导通程度发生变化，从而影响负载电阻上的电压，实现电流的放大。
二、差动放大电路差动放大电路是一种常用的电流放大和调节电路，它可以将两个输入电流的差异放大，从而产生一个输出电流。
差动放大电路常用于信号处理和放大，同时还可以进行电流的调节。
该电路包括差动放大器、电流源和负载电阻。
通过调整电流源的大小和差动放大器的增益，可以实现对输出电流的精确控制和调节。
三、功率放大电路功率放大电路是一种能够将输入电流放大到较大数值的电路。
该电路常用于功率放大和信号放大领域，可以实现对电流的放大和调节。
常见的功率放大电路有共射放大电路和共基放大电路。
通过选择合适的电路结构和元器件参数，可以得到所需的电流放大效果。
四、反馈调节电路反馈调节电路是一种常用的电流调节方法，它通过测量输出电流并与参考值进行比较，从而实现对输入电流的调节。
反馈调节电路有负反馈电路和正反馈电路两种类型。
负反馈电路通过引入反馈信号来稳定输出电流，而正反馈电路通过增加输入电流来提高输出电流。
选择合适的反馈调节电路，可以实现对电流的精确控制和调节。
五、可调电流源可调电流源是一种能够根据需求调节电流大小的电路元件。
它可以为其他电路提供稳定的电流，并实现对电流的精确调节。
常见的可调电流源有电流镜、串联可调电流源和并联可调电流源等。
通过选择合适的可调电流源，可以实现对电路的电流放大和调节需求。
六、电流控制器电流控制器是一种常用的电流调节装置，它可以根据需求精确调节和控制电流大小。
电流控制器常用于电源管理和电流稳定控制等领域，可以帮助用户实现对电流的精确调节和控制。
第8章 功率因数校正电路
电压模式控制方法： 电压模式控制方法：
而电压模式是与振荡电路产生的固定三角波状电压 斜波比较， 斜波比较，
电流模式控制是一种固定时钟开启、 电流模式控制是一种固定时钟开启、峰 值电流关断的控制方法。 值电流关断的控制方法。
（峰值）电流模式控制不是用电压误差 峰值） 信号直接控制PWM脉冲宽度，而是直接 脉冲宽度，而是直接 信号直接控制 脉冲宽度 控制峰值输出侧的电感电流大小 峰值输出侧的电感电流大小， 控制峰值输出侧的电感电流大小，然后 间接地控制PWM脉冲宽度。 脉冲宽度。 间接地控制 脉冲宽度
将 乘 法 器 的 输 出 作 为 电 流 环 的 给 定 信 号 I s∗， 才 能 保 证 被 控 制 的 电 感 电 流 iL 与 电 压 波 形 ud 一 致 。 I s∗的 幅 值 与 输 出 电 压 u C同 给 定 电
∗ 压 U c 的 差 值 有 关 ， 也 与 ud的 幅 值 有 关 。 L1中 的 电 流 检 测 信 号 i F
中的电流有连续和断续两种工作模式， 由于升压电感L1中的电流有连续和断续两种工作模式，因此 可以得到电流环中的PWM信号即开关V 可以得到电流环中的PWM信号即开关V的驱动信号有两种产生 PWM信号即开关 方式： 方式： 一种是电感电流临界连续的控制方式（ 一种是电感电流临界连续的控制方式（峰值电流控制方式）； 另一种是电感电流连续的控制方式（平均值控制方式） 。 ）
6.1.3 有源功率因数校正的电路结构
(a) 双级式
(b) 单级式
图6-5 有源功率因数校正的电路结构
L1 ii ui EMI 滤滤滤 ＋ ud － iF
电流给定
VD Uo V C uC
C1
PWM 形形形形
采采 滤滤
功率调节
负载功率调节器一本例介绍的负载功率调节器采用过零调功电路，电路虽简单，但使用效果好;可靠性也较高，可用于各种电热器具(例如电吹风、电饭锅、电奥斗等)的功率调节及串励电动机的调速。
电路工作原理该负载功率调节器电路由电源电路、过零检测电路和功率调节电路组成，如图5-54所示。
电源电路由电源变压器T、整流二极管VDl、VD2和滤波电容器C组成。
过零检测电路由二极管VD3、VD4、电阻器Rl和运算放大器集成电路ICl组成。
功率调节电路由计数/分配器集成电路IC2、功率调节开关S、二极管VD5、VD6、电阻器R2、R3、晶体管V和晶闸管VT组成。
交流220V电压经T降压、VDl和VD2整流及C滤波后，产生9V直流电压，供给ICl、IC2和V。
VD3和VD4整流后产生的脉动直流电压，经Rl加至ICl的反相输入端上。
当脉动电压过零(也就是交流电压过零)时，ICl便输出过零脉冲。
IC2对ICI输出的过零脉冲进行计数和脉冲分配后，从2脚(Yl端)和3脚(Y0端)输出高电平触发脉冲，通过V来控制晶闸管VT的导通角来实现对负载功率的控制。
S是四档功率调节开关，它用来改变IC2的计数方式。
当S置于"1"档时，IC2的4脚(Y2端)通过S与15脚(复位端)相接，IC1每输出一个过零脉冲，IC2的3脚或2脚就会产生一个触发脉冲，此时VT的导通能力最强，负载(用电器)全功率工作;将S置于"针档时，IC2的10脚(Y4端)通过5与15脚相接，IC1输出4个过零脉冲，IC2才能产生两个触发脉冲，VT的导通能力降为50%，负载半功率工作。
元器件选择Rl-R3选用1/4W碳膜电阻器或金属膜电阻器。
C选用耐压值为25V的铝电解电容器。
VDl-VD6均选用1N4007型硅整流二极管。
V选用S9013或C8050、S8050型硅NPN晶体管。
VT选用lOA、600V的双向晶闸管。
ICl选用pA471型运算放大器集成电路;IC2选用CD4017或CC4017、C187等型号的十进制计数/脉冲分配器集成电路。
感应加热电源的调功率方法
感应加热电源的调功率方法田志明 侯西伦摘要：本文论述了感应加热电源常见的几种功率大小调节的方法，从原理到电路的实现上进行了较详细的分析。
关键词：感应加热 中频电源 功率调节1. 前言感应加热在现代工业加热中已得到广泛的应用，感应加热电源的一般电路组成为AC-DC-AC ，见图1所示。
与之相匹配的负载有熔炼炉、透热炉、淬火炉等。
这些负载是变化的，这就需要感应加热电源输出到负载上的功率也需要进行大小的调节。
如何调节功率大小，这与负载主电路的（见图2）形式和被加热金属料的要求有关，下面对此进行分别讨论。
图1 感应加热电源及负载组成框图及典型波形图2 感应加热电源常见负载谐振电路(a) 并联电路 (b) 串联电路 (c)串并联电路 (d)串并联升压电路2. 整流部分调功方法众所周之，大功率感应加热电源有很大一部分电路采用三相晶闸管组成全桥或半桥整流电路。
对于全桥晶闸管电路，输出的直流电压有：αcos 35.12U U d =整流输出功率为：d d I U P =这里U d 是整流后的直流电压，I d是直流电流，P为直流功率，cosα为整流部分的功率因数，改变功率因素α可改变直流功率。
调整整流控制脉冲电路的α角可改变输出功率。
晶闸管全桥整流电路中控制α角变化的电路较多，早期有分立元件，KJ004（KC004）专用集成电路，TC785，TC787等专用电路，也有用单片机控制的，下面用一种目前正在工业现场运行的成熟产品的数字化控制α角触发电路说明其工作原理。
图3是西安产的中频电源控制电路中整流触发角α控制线路框图。
图4给出了具体电路。
图3 数字化调节整流相位角电路框图图4 数字化调节整流相位角实际电路图工作原理：三相同步来之于三相输入工频电压的取样信号，用来复位数字计数器，脉冲宽度调节电路是对前面形成的触发脉冲定宽窄。
末级驱动电路的功能是放大，隔离，组成双脉冲信号等。
压控振荡器（V/f）是用PI调节器的输出电压V K的高低控制频率大小的变化，故障电路是在电源出现故障时把脉冲输出相位拉到逆变（有源逆变）状态，或封锁整流脉冲的输出。
射频功率放大器调试方法
射频功率放大器调试调试的一般步骤：1、连接好系统，因为你的放大器有可能会自激，要注意的是做好仪器的保护，在仪器的输入输出都得加上衰减器，特别是功放输出接到一起输入之间要根据你的攻放可能输出的功率选择合适的衰减器；同时给mos管栅极供电的电源可以调节电压，给漏极供电的电源最好采用的有限流功能的；焊好功率管之前，可以先调节好G极的电压为0或很小，2、焊好功率管之后不要急着加电，一定仔细检查系统，注意测G极的电压的万用表最好使用指针式的，数字表的表笔可能电压比较高，特别对cmos管，把漏极电源的输出电流限在比较小的范围内；3、上电后注意你的仪器的频响波形及电源电流，逐渐调高栅极电压，直至导通，导通后如果不存在自激现象，逐渐加大电压、逐渐放开漏极电源的输出电流，直到你设计的静态工作点电压；4、调试频响，如果功放采用分立元件匹配，可以适当改变电感电容的大小和位置，耐心调试可以调到你合理的指标要求；如果在较高频率使用，采用微带电路匹配，调试比较困难；5、频响调试好后，需要调试功放的线性指标，一般来说输出匹配电路对线性影响比较大，可以先不考虑频响的条件下改变输出匹配，以改善线性指标，待达到你需要的要求指标后，回到第四步，调试频响，不过这时不要改变输出的匹配的电路，来来回回调试几次我想可以达到你的要求的。
频响可以先调到2db左右，后就可以把功率调出来，调功率的技巧和你功放的频段有很大的关系，如果是ku的可以推到饱和调，功率够了，最后在在前级调最后的平坦度，一搬不会影响压缩点功率的！还有就是在调试的时候不要加太大电容来调我上次调BLF147的时候用个220U的结果自激励把芯片烧了一般800-900M可加10P以下的电容，而WCDMA的则要加1P以下的我都调了三年了，现在想想，都是从理论出来了无非都是改变推动级和末级阻抗的问题．就是在某个地方是加大电容容量还是减小电容容量．还有移动电容的位置，位置很重要．首先要对硬件电路的原理理解，如果是仿真过的电路，实际中把原件参数在设计的范围上下进行修改测试还有就是PA的工作点的选择和输入输出的阻抗匹配。
如何进行电路的电压放大和调节
如何进行电路的电压放大和调节电路中的电压放大和调节是电子学领域中的重要概念。
通过合适的电路设计和组件选择，我们可以实现对电源电压的放大以及对输出电压的调节。
本文将介绍电路的电压放大和调节的原理、方法和实际应用。
一、电路的电压放大电路的电压放大是指将输入电压放大到更高的电压水平。
这种放大通常通过放大器来实现，常见的放大器类型有运放放大器、晶体管放大器等。
下面以运放放大器为例，介绍电压的放大原理。
1. 运放放大器运放放大器是一种高增益、高输入阻抗和低输出阻抗的电路组件。
它由差分放大器和输出级组成，在实际应用中广泛使用。
运放的电压放大原理基于反馈机制，通过调整反馈电阻的大小可以改变放大倍数。
当输入信号加到运放的差分输入端时，差分放大器将输入信号放大，并输出给输出级。
通过合理地设置反馈电阻的大小，可以使得输出电压与输入电压之间存在固定的倍数关系，从而实现电压的放大。
2. 晶体管放大器晶体管放大器是利用晶体管的放大特性来实现电压放大的电路。
晶体管放大器广泛应用于音频放大、射频放大等领域。
晶体管放大器的基本原理是将输入电压作用于晶体管的输入端，通过晶体管的放大特性将输入电压放大。
晶体管的放大倍数取决于工作点的设置和负载电阻的选择。
二、电路的电压调节电路的电压调节是指通过电路设计和控制手段，使得输出电压稳定在期望值。
电压调节常用于电源、稳压器等设备中，可以保证电路正常工作和稳定输出。
1. 线性稳压器线性稳压器是一种常用的电压调节电路，其基本原理是通过功率晶体管和反馈电路来实现电压稳定。
线性稳压器能够在输入电压变化的情况下，保持输出电压稳定。
线性稳压器的输入端接受输入电压，通过功率晶体管的调节，将其输出为稳定的电压。
当输出电压超过设定值时，反馈电路控制功率晶体管的导通，减小输出电压；反之，当输出电压低于设定值时，反馈电路控制功率晶体管的截止，增大输出电压。
2. 开关稳压器开关稳压器是一种高效的电压调节电路，能够在输入电压高于或者低于期望值时，保持输出电压稳定。
多档位用电器电功率作业设计
设计多档位用电器的电功率作业涉及到根据不同的档位设置，合理控制电器的电功率，以满足用户需求并提高能效。
以下是设计多档位用电器电功率作业的一般步骤：
1. 确定档位数量：首先确定多档位用电器需要设置的档位数量，根据实际需求和功能设定，决定不同档位的功率范围和调节方式。
2. 功率控制方案：设计电路或系统，实现对多档位用电器的功率进行有效控制。
可以采用不同的调节器件或控制策略，如电阻调节、开关控制、PWM调节等。
3. 档位切换设计：设计档位切换机构或控制逻辑，实现用户在不同档位之间的切换操作。
考虑切换的平稳性、快速性和准确性。
4. 功率测量与反馈：设计功率测量电路，实时监测多档位用电器的电功率，并通过反馈控制系统对功率进行调节，保持在设定值范围内。
5. 安全保护设计：考虑多档位用电器在不同功率下的安全运行，设计过载保护、短路保护等安全保护装置，确保用户和设备的安全。
6. 能效优化：在设计中考虑提高多档位用电器的能效，选择低功耗元器件、优化电路结构、降低待机功耗等措施，提高整体能效。
7. 系统测试与验证：完成设计后，进行系统测试和验证，包括功率输出测试、档位切换测试、安全性测试等，确保多档位用电器的各项功能正常运行。
8. 优化调整：根据测试结果和用户反馈，对多档位用电器的设计进行优化调整，进一步提升性能和用户体验。
设计多档位用电器的电功率作业需要考虑到功能性、安全性、能效性等多个方面的因素，并结合实际需求和技术要求进行综合设计。
通过合理设计和精心调试，可以实现多档位用电器的高效、安全和稳定运行。
电磁炉调节功率的方法
电磁炉调节功率的方法 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】大功率电磁灶调节功率的六种方式???3~8kW三相大功率电磁灶的功率输出级采用半桥或全桥近谐振电路．功率管应工作在零电压开关和近似零电流开关状态。
但由于半桥或全桥近谐振电路的激励脉冲宽度是固定的，不能通过调节激励脉冲宽度来调节电磁灶的功率，为了保持零电压开关的工作状态，如何调节电磁灶的功率?经过实践，有六种方式可以采用。
??一、间隙加热法??间隙施加激励脉冲，使电磁灶断续加热，控制断续加热时间间隔来调节电磁灶的功率。
该方式电路简单，但是有通断时的电磁噪声出现并且对供电电源有电流冲击。
采用该调功方式要注意激励脉冲的关断必须在电流过零时刻，否则关断时锅底的电磁噪音较大。
??二、脉冲功率输出变压器初级抽头切换法??可通过控制电路分别接通三只交流接触器的常开触点J1-1、J2-1、J3-1，来接通脉冲功率输出变压器初级抽头．以分别获得大、中、／小、三挡功率(如附图所示)。
这种调功方式因为有接触器的存在，机芯体积较大，但是在大、中、小三挡功率时都可以用频率跟踪的方法使功率管工作在零电压开关和零电流开关状态。
在所有调功方式中该方式的功率管的温升最低，电磁灶的热效率高达95％以上。
??但应注意!接触器的接通与释放必须先关断激励脉冲，使之在功率输出级无电流的状态下进行切换。
??三、移相调脉宽法??如图电路中，若变压器没有抽头，仅起到感应线圈与主电源的隔离、与负载的匹配作用。
T1、T2为左边桥臂，T3、T4为右边桥臂。
T1、T2的激励脉冲反相并留有足够的死区时间．保证T1、T2不致产生共态导通。
同理，T3、T4的激励脉冲反相并且也留有足够的死区时间。
当左右桥臂的激励脉冲相位差从180°~0°变化时，电磁灶的功率从最大至最小连续平滑地变化，半边桥臂的功率管实现零电压开关：另外半边桥臂的功率管实现零电流开关。
功率调节器原理
功率调节器原理
功率调节器是一种用于调节电气功率的装置。
其原理是通过控制输入电流或电压来改变输出功率的大小。
功率调节器工作原理如下：
1. 输入电流或电压传递到功率调节器中，经过输入电路的处理。
2. 输入信号经过处理后，传递到控制电路。
控制电路根据需要调节输出功率的大小，产生适当的控制信号。
3. 控制信号传递到功率调节器的输出电路中，控制输出功率的大小。
输出电路通过调节电流或电压的大小来实现功率的调节。
4. 调节后的电流或电压传递到负载中，实现所需的功率输出。
功率调节器通常采用一些电子元件来实现功率的调节，如可控硅、晶体管、场效应管等。
这些元件在控制信号的作用下，可以调节电流或电压的大小，从而实现对输出功率的调节。
总结：功率调节器通过控制输入信号和输出电路来实现功率的调节。
控制信号可以调节输出电流或电压的大小，从而实现对输出功率的调节。
电子电路的调试方法与技巧
电子电路的调试方法与技巧徐兴华，刘志刚１电子电路的调试所谓电子电路的调试，就是以达到电路设计指标为目的而进行的一系列的“测量→判断→调整→再测量”反复进行的过程。
电路测试和调整是电子设备的一个重要环节。
通过调试发现和纠正设计方案的不足和安装的不合理，然后采取措施加以改进，使电子电路或电子装置达到预定的技术指标。
调试前要作好仪器仪表的准备工作：①根据调试内容选用合格的仪器仪表；②检查仪器仪表有无故障，量程和精度应能满足调试要求，并熟练掌握仪器仪表的正确使用；③将仪器仪表放置整齐，经常用来读取信号的仪器应放置于便于观察的位置。
1.1 调试前的准备工作⑴技术文件的准备。
技术文件是产品调试工作的依据。
调试之前应准备好下列文件：产品技术条件和技术说明书、电气原理图、调试工艺文件等。
调试人员应仔细阅读调试说明及调试工艺文件，熟悉整机工作原理，技术条件及有关指标，了解各参数的调试方法和步骤。
⑵仪器仪表的放置和使用。
按照技术条件的规定，准备好测试所需的各类仪器设备。
调试过程中使用的仪器仪表应是经过计量并在有效期之内的。
但在使用前仍需进行检查，是否符合技术文件规定的要求，尤其是能否满足测试精度的需要。
检查合格后，应掌握这些仪器的正确使用方法并能熟练地进行操作。
调试前，仪器应整齐地放置在工作台或专用的仪器车上，放置应符合调试工作的要求。
调试常用的仪器仪表有：示波器、万用表、稳压电源、信号发生器、扫频仪器、电子电压表或交流毫伏表等。
⑶被调试产品的准备。
产品装配完毕后，并经检查符合要求后，方可送交调试。
根据产品的不同，有的可直接进行整机调试，有的则需要进行分机调试，然后再进行总装总调。
调试人员在工作前应检查产品的工序卡，查看是否有工序遗漏或签署不完整、无检验合格章等现象，产品可调元件是否连接可靠等。
此外，在通电前，应检查设备各电源输入端有无短路现象。
⑷调试场地的准备。
调试场地应按要求布置整洁。
调试大型机高压部分时，应在机器周围铺设好合乎规定的地板或绝缘胶垫，并将工作场地用拉网围好，必要时可加“高压危险”的警告牌，备好放电棒。
电路中的功率调节与优化技术
电路中的功率调节与优化技术现代社会对电力的需求越来越大，电路功率的调节与优化成为电力系统中一个重要的问题。
功率调节与优化技术能够实现电力系统的高效运行，并提供稳定的电能供应。
本文将从电路功率的调节需求、功率调节技术和功率优化技术三个方面进行探讨。
一、电路功率调节需求电力系统中，电路功率的调节需求源自于以下几个方面：1.1 负荷变化调节：电路的负荷在不同时间和地点存在着差异，需要根据实际需求对功率进行调节，确保供电稳定。
1.2 能效提升需求：为了提高电力系统的能效，需要对电路功率进行调节，以减少电能的浪费。
1.3 运行状态调整：在电力系统运行过程中，可能会存在电压不稳定、故障发生等情况，需要通过调节电路功率来应对这些问题。
二、功率调节技术为了满足电路功率调节的需求，工程师们提出了多种功率调节技术。
下面介绍其中的几种常见技术：2.1 脉宽调制（PWM）技术：脉宽调制是一种将模拟信号转换成数字信号的技术，通过调节脉冲的宽度来控制输出功率。
脉宽调制技术具有调节范围广、精度高的特点，在电力系统中得到广泛应用。
2.2 变压器调节技术：变压器调节技术通过调整变压器的变比来实现功率调节。
变压器调节技术具有快速响应、可靠性高的优点，常用于交流电路中的功率调节。
2.3 直流电压调节技术：直流电压调节技术通过调整直流电源的输出电压来实现功率调节。
这种技术适用于需要稳定直流电源输出的场合，如电子设备中的功率调节。
三、功率优化技术功率优化技术旨在提高电力系统的能效和稳定性，进一步优化电路功率的调节效果。
下面介绍几种常见的功率优化技术：3.1 负载平衡技术：负载平衡技术通过对电路的负载进行合理安排，使不同负载之间能够平衡分配功率。
这种技术可以减少不必要的功率损耗，提高电路的效率。
3.2 半导体器件选择优化：在电力系统中，选择合适的半导体器件可以提高电路的效率和稳定性。
功率优化技术通过对半导体器件的选择和搭配进行优化，进一步改善电路的性能。
