只有一幅主区图的主单元地图：
❖、表现主题的主图的幅面要大，要避免附图和图表在总面 积上超过主图的现象发生。
❖、主图在空间上占据优势的位置，大多是安排在幅面的中 间。当附属的图件较多时，依照视觉重力原理，将主图安排 在左上方位置。
❖、主图在其符号、符号结构或色彩上应表现出较强的 力度，使读者的视线首先被吸引。

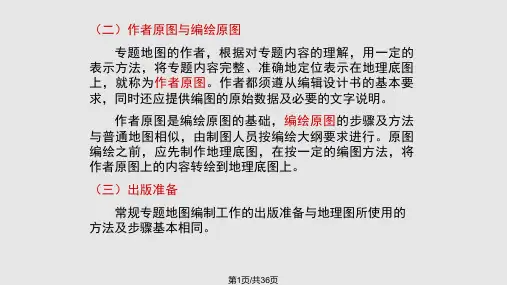

专题地图设计
一、专题地图数学基础设计(地理基础底图内容)
地图投影的选择与设计
制图网格密度的设计
地图比例尺的设计
一）、地图投影的选择与设计
目的：
保持制图区域内的变形为最小； 投影引起的变形误差分布符合用途要求； 保证地图具有必要的地图精度和图上量测的精度；
影响地图投影的选择的因素：
区域地理位置 1．制图区域： 范围大小
地图用途； 比例尺； 地图内容； 视觉变量； 所需的感受水平； 视力及视觉感受规律； 技术和成本因素； 传统习惯与标准；
三）、各类符号设计的要点 1．点状符号
几何符号族：
轮廓变化；
构图方法：
内部结构变化； 方向变化； 变形；
组合； 颜色；
几 何 符 号 的 系 列 结 构
利用不同的基本形态表现一级分类，依差异表现二级分 类，依颜色表现三级分类。可提高符号可读性和自明性。
色彩
色相 明度 饱和度
三、专题地图的图例设计
图例——是地图上使用符号的归纳和地图内容的必要说明。
1、图例设计的要求 (1)、图例必须完备，图例要素要齐全。 (2)、图例中的符号、颜色必须与图内所代表的内容完全一致。
(3)、制图标志说明(符号、颜色、注记)应体现出艺术性、明 确性和逻辑性。
逻辑性： ❖ 对某单个要素和它所在的系统内部的符号间，要有逻辑
面状符号的形式：
1、将由基本图形单元通过规则的“四方连 续”或不规则聚集构成点纹。
整列式 散列式
图纹
2、由线条通过线的粗细、方向、疏密和交叉 等结构形式形成的线纹——质别差异 (定性)
由线的粗细、间距和组合密度——数量 等级差异(定量和等级)
调频型 调幅型
3、是由点纹和线纹结合起来而衍生的混合图纹符号。
上的连续性。 ❖ 要保持这一逻辑系统和其他系统之间的联系。
2、各种图例的设计 1）．单一(标志)图例的设计——解析图
2）．组合(标志)图例的设计——组合图
3）．复合(标志)图例的设计——综合图
原则： 根据地图各要素进行符号分组，并按内容要素的 重要性排序；各组符号又按其要素的相对意义和 相对关系，按顺序配置；每组内部的符号予以合 理的安排。
结构——是指符号内部像素组织方式的变化。
是符号内部像素的结构组合或排列方式的不同，它 反映出符号在视觉上的较大差异。
颜色——指色相变化来形成鲜明的差异。
二）、符号设计涉及的因素
设计的必要条件：规定符号构形的阈值
符号作为整体的最小尺寸 符号内部在构形上的差异度
符号最小的可见度
符号的可分辨性
影响因素：
❖、视觉重力：
图形所处的位置——相对视觉中心的方位和距离 图形的特征——尺寸、颜色、结构、背景 ❖、视觉方向： 左上方进入，从右下方退出、对称
3、构图与定位
地图构图要求： 保证地图主题得以充分表现，信息的传 输符合合理的程序；其次，构图要符合 一般意义上的形式美法则，即对称、均 衡、和谐、统一。
专题地图： 1）．主从关系明确
艺术符号： 设计手段：提炼、夸张和结合
透视符号：
2．线状符号
指沿某一方向延伸并有依比例的长度特性，但宽度一般 不反映实际范围的符号。
3．面状符号
是一种填充于面状分布现象范围内用于说明面状分 布现象性质或区域统计量值的符号，可以表现从定名 尺度到比率尺度的所有数据类型。
表现的类型：
❖以图纹或色彩差异反映不同面状现象或物体的质量特 征，即性质差异。 ❖是以明度差异表现等级概念
图例的位置： 应安排在读者读图方便之处。
挂图的图例应尽量安排在图的下方；
桌面用图图例则视纸面安排可能，放在图 的两侧或下方。
图例的容量很大时，根据制图区域情况， 可分成几个部分安排在地图的空白处，并 保证图例内容从左到右、从上到下的自然 连续性。
四、专题地图图面视觉效果的设计
1、图面视觉平面层次的构成
2）．构成图面视觉层次的方法
符号的大小或强化符号的内部结构； 色彩的变化； 不同的视觉形态； 对符号的装饰；
2、图面配置的视觉平衡
“视觉平衡”——是指按一定原则摆布各图形要 素的位置，使之看起来匀称合理，空间分布的逻 辑秩序成一个和谐的整体。
影响视觉平衡的因素：
❖、视觉中心：
通常视觉中心比图面图廓的几何 中心要高出约5％
区域形状
2．投影性质：
变形性质 变形分布和大小 经纬线的形状 极点的表象 特殊线段的形状
3．地图的用途
二）、地图比例尺的设计 内容的详细程度； 分类级别的表达； 制图综合的大小及用途；
三）、制图网格密度的设计
坐标网（方里网） 经纬网（辅助网）
二、专题地图的符号设计
一）、视觉变量的基本概念
视觉“变量”或“基本图形变量”——各种基本图像元 素变化组合中，能引起视觉差别的最基本的图形和色彩 变化的因素。
专题地图上“视觉层次”——指采取各种图解手段，使 图面各内容要素分别处于不同的感受平面上，使得原来 是平面的地图产生一种假象，形成若干层面，有的图像 现于上层，有的则隐退到下层，达到地图内容主次分明 的目的。
1）．视觉层次的体现
专题要素与底图要素的层次差别 不同专题要素间的层次差别 同类要素中不同等级符号的层次差别
对有两幅或两幅以上主地图的多单元地图： ❖、应将其中表达重要内容的地图用较大的比例尺， 并置于左上方(或左方)，表达次重要内容的地图用相 对较小的比例尺，井按视觉方向自左向右，由上到下 安排这些地图。
2）．图面均衡 整个图面色彩和重心平衡
形状、尺寸、方向、明度、密度和颜色 结构
Hale Waihona Puke Baidu
形状——指由有区别的外形所提供的图形特征。
尺寸——指符号在大小：直径、宽度、高度、面积，甚至 在 体积上的变化。
方向——指符号的构成元素的方向。 明度——指图形色调的相对明暗程度，引起视觉上的差别。
密度——指在保持符号平均明度不变的条件下改变像素的 尺寸和数量。 它可以通过放大或缩小内部图形的方式体现。
❖、表现主题的主图的幅面要大，要避免附图和图表在总面 积上超过主图的现象发生。
❖、主图在空间上占据优势的位置，大多是安排在幅面的中 间。当附属的图件较多时，依照视觉重力原理，将主图安排 在左上方位置。
❖、主图在其符号、符号结构或色彩上应表现出较强的 力度，使读者的视线首先被吸引。
专题地图设计
一、专题地图数学基础设计(地理基础底图内容)
地图投影的选择与设计
制图网格密度的设计
地图比例尺的设计
一）、地图投影的选择与设计
目的：
保持制图区域内的变形为最小； 投影引起的变形误差分布符合用途要求； 保证地图具有必要的地图精度和图上量测的精度；
影响地图投影的选择的因素：
区域地理位置 1．制图区域： 范围大小
地图用途； 比例尺； 地图内容； 视觉变量； 所需的感受水平； 视力及视觉感受规律； 技术和成本因素； 传统习惯与标准；
三）、各类符号设计的要点 1．点状符号
几何符号族：
轮廓变化；
构图方法：
内部结构变化； 方向变化； 变形；
组合； 颜色；
几 何 符 号 的 系 列 结 构
利用不同的基本形态表现一级分类，依差异表现二级分 类，依颜色表现三级分类。可提高符号可读性和自明性。
色彩
色相 明度 饱和度
三、专题地图的图例设计
图例——是地图上使用符号的归纳和地图内容的必要说明。
1、图例设计的要求 (1)、图例必须完备，图例要素要齐全。 (2)、图例中的符号、颜色必须与图内所代表的内容完全一致。
(3)、制图标志说明(符号、颜色、注记)应体现出艺术性、明 确性和逻辑性。
逻辑性： ❖ 对某单个要素和它所在的系统内部的符号间，要有逻辑
面状符号的形式：
1、将由基本图形单元通过规则的“四方连 续”或不规则聚集构成点纹。
整列式 散列式
图纹
2、由线条通过线的粗细、方向、疏密和交叉 等结构形式形成的线纹——质别差异 (定性)
由线的粗细、间距和组合密度——数量 等级差异(定量和等级)
调频型 调幅型
3、是由点纹和线纹结合起来而衍生的混合图纹符号。
上的连续性。 ❖ 要保持这一逻辑系统和其他系统之间的联系。
2、各种图例的设计 1）．单一(标志)图例的设计——解析图
2）．组合(标志)图例的设计——组合图
3）．复合(标志)图例的设计——综合图
原则： 根据地图各要素进行符号分组，并按内容要素的 重要性排序；各组符号又按其要素的相对意义和 相对关系，按顺序配置；每组内部的符号予以合 理的安排。
结构——是指符号内部像素组织方式的变化。
是符号内部像素的结构组合或排列方式的不同，它 反映出符号在视觉上的较大差异。
颜色——指色相变化来形成鲜明的差异。
二）、符号设计涉及的因素
设计的必要条件：规定符号构形的阈值
符号作为整体的最小尺寸 符号内部在构形上的差异度
符号最小的可见度
符号的可分辨性
影响因素：
❖、视觉重力：
图形所处的位置——相对视觉中心的方位和距离 图形的特征——尺寸、颜色、结构、背景 ❖、视觉方向： 左上方进入，从右下方退出、对称
3、构图与定位
地图构图要求： 保证地图主题得以充分表现，信息的传 输符合合理的程序；其次，构图要符合 一般意义上的形式美法则，即对称、均 衡、和谐、统一。
专题地图： 1）．主从关系明确
艺术符号： 设计手段：提炼、夸张和结合
透视符号：
2．线状符号
指沿某一方向延伸并有依比例的长度特性，但宽度一般 不反映实际范围的符号。
3．面状符号
是一种填充于面状分布现象范围内用于说明面状分 布现象性质或区域统计量值的符号，可以表现从定名 尺度到比率尺度的所有数据类型。
表现的类型：
❖以图纹或色彩差异反映不同面状现象或物体的质量特 征，即性质差异。 ❖是以明度差异表现等级概念
图例的位置： 应安排在读者读图方便之处。
挂图的图例应尽量安排在图的下方；
桌面用图图例则视纸面安排可能，放在图 的两侧或下方。
图例的容量很大时，根据制图区域情况， 可分成几个部分安排在地图的空白处，并 保证图例内容从左到右、从上到下的自然 连续性。
四、专题地图图面视觉效果的设计
1、图面视觉平面层次的构成
2）．构成图面视觉层次的方法
符号的大小或强化符号的内部结构； 色彩的变化； 不同的视觉形态； 对符号的装饰；
2、图面配置的视觉平衡
“视觉平衡”——是指按一定原则摆布各图形要 素的位置，使之看起来匀称合理，空间分布的逻 辑秩序成一个和谐的整体。
影响视觉平衡的因素：
❖、视觉中心：
通常视觉中心比图面图廓的几何 中心要高出约5％
区域形状
2．投影性质：
变形性质 变形分布和大小 经纬线的形状 极点的表象 特殊线段的形状
3．地图的用途
二）、地图比例尺的设计 内容的详细程度； 分类级别的表达； 制图综合的大小及用途；
三）、制图网格密度的设计
坐标网（方里网） 经纬网（辅助网）
二、专题地图的符号设计
一）、视觉变量的基本概念
视觉“变量”或“基本图形变量”——各种基本图像元 素变化组合中，能引起视觉差别的最基本的图形和色彩 变化的因素。
专题地图上“视觉层次”——指采取各种图解手段，使 图面各内容要素分别处于不同的感受平面上，使得原来 是平面的地图产生一种假象，形成若干层面，有的图像 现于上层，有的则隐退到下层，达到地图内容主次分明 的目的。
1）．视觉层次的体现
专题要素与底图要素的层次差别 不同专题要素间的层次差别 同类要素中不同等级符号的层次差别
对有两幅或两幅以上主地图的多单元地图： ❖、应将其中表达重要内容的地图用较大的比例尺， 并置于左上方(或左方)，表达次重要内容的地图用相 对较小的比例尺，井按视觉方向自左向右，由上到下 安排这些地图。
2）．图面均衡 整个图面色彩和重心平衡
形状、尺寸、方向、明度、密度和颜色 结构
Hale Waihona Puke Baidu
形状——指由有区别的外形所提供的图形特征。
尺寸——指符号在大小：直径、宽度、高度、面积，甚至 在 体积上的变化。
方向——指符号的构成元素的方向。 明度——指图形色调的相对明暗程度，引起视觉上的差别。
密度——指在保持符号平均明度不变的条件下改变像素的 尺寸和数量。 它可以通过放大或缩小内部图形的方式体现。
