中国移动集团客户专线接入方案指导手册第一版
中国移动集团客户专线接入方案的研究

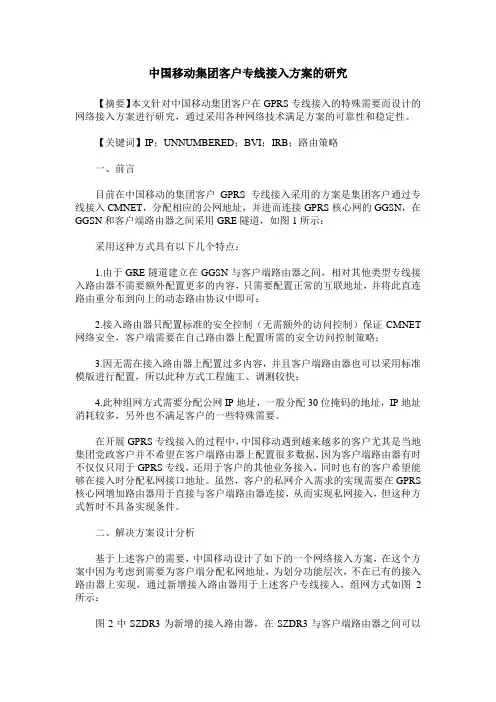

中国移动集团客户专线接入方案的研究【摘要】本文针对中国移动集团客户在GPRS专线接入的特殊需要而设计的网络接入方案进行研究，通过采用各种网络技术满足方案的可靠性和稳定性。
【关键词】IP；UNNUMBERED；BVI；IRB；路由策略一、前言目前在中国移动的集团客户GPRS专线接入采用的方案是集团客户通过专线接入CMNET，分配相应的公网地址，并进而连接GPRS核心网的GGSN，在GGSN和客户端路由器之间采用GRE隧道，如图1所示：采用这种方式具有以下几个特点：1.由于GRE隧道建立在GGSN与客户端路由器之间，相对其他类型专线接入路由器不需要额外配置更多的内容，只需要配置正常的互联地址，并将此直连路由重分布到向上的动态路由协议中即可；2.接入路由器只配置标准的安全控制（无需额外的访问控制）保证CMNET 网络安全，客户端需要在自己路由器上配置所需的安全访问控制策略；3.因无需在接入路由器上配置过多内容，并且客户端路由器也可以采用标准模版进行配置，所以此种方式工程施工、调测较快；4.此种组网方式需要分配公网IP地址，一般分配30位掩码的地址，IP地址消耗较多，另外也不满足客户的一些特殊需要。
在开展GPRS专线接入的过程中，中国移动遇到越来越多的客户尤其是当地集团党政客户并不希望在客户端路由器上配置很多数据，因为客户端路由器有时不仅仅只用于GPRS专线，还用于客户的其他业务接入，同时也有的客户希望能够在接入时分配私网接口地址。
虽然，客户的私网介入需求的实现需要在GPRS 核心网增加路由器用于直接与客户端路由器连接，从而实现私网接入，但这种方式暂时不具备实现条件。
二、解决方案设计分析基于上述客户的需要，中国移动设计了如下的一个网络接入方案，在这个方案中因为考虑到需要为客户端分配私网地址，为划分功能层次，不在已有的接入路由器上实现，通过新增接入路由器用于上述客户专线接入，组网方式如图2所示：图2中SZDR3为新增的接入路由器，在SZDR3与客户端路由器之间可以采用私网地址，GRE隧道建立在GGSN与SZDR3路由器之间，这样客户端路由器不需要配置很多数据，可以实现较为严格的访问控制策略。
中国移动企业宽带及专线接入方案

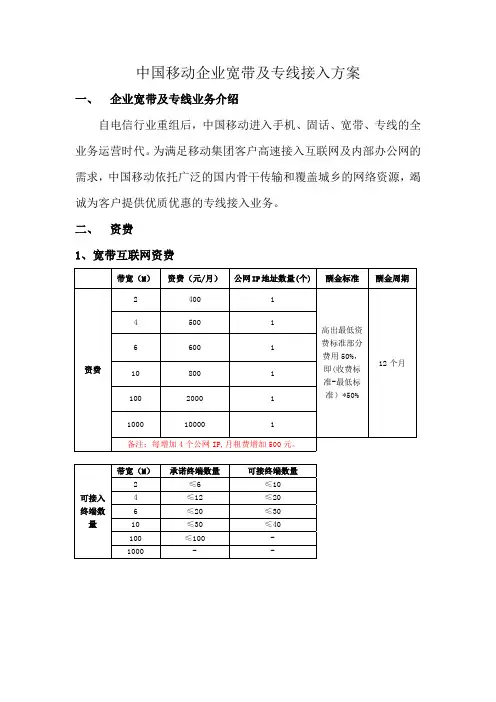

中国移动企业宽带及专线接入方案
一、企业宽带及专线业务介绍
自电信行业重组后，中国移动进入手机、固话、宽带、专线的全业务运营时代。
为满足移动集团客户高速接入互联网及内部办公网的需求，中国移动依托广泛的国内骨干传输和覆盖城乡的网络资源，竭诚为客户提供优质优惠的专线接入业务。
二、资费
1、宽带互联网资费
三、企业宽带及专线维护
1、设立全国统一的服务热线：10086，提供每周7×24小时服务
2、各种设备集中网管，实现对设备与环境设备24小时不间断监控
3、设有专门的技术支援中心，负责对设备故障进行抢修。
对设备定期维护巡检。
集团客户接入类方案
SDH光接口 E1接口 FE接口
基于PDH设备的2M数据专线接入方案
网线 交换机 V.35线缆 路由器 2M线缆 PDH 光纤 PDH 2M线缆 接入层 协议转换器 SDH/MSTP 汇聚层
Z端：南京办事处
用户机房
局端机房
骨干层
客户端4E1 PDH设备
1、设备体积小，成本低，客户端安装、调测比较简单 2、设备容量小，端口少，一般有4E1、8E1和16E1的PDH 3、一般为单光纤接入，缺乏保护 4、局端2M线落地，需要进行线路转接到SDH 5、兼容性差，局端和客户端光端机必须为同一厂家产品
了解客户背景
总部（A端）在常州的某服装批发商，在南京设立办事处（Z端）拓展业务。南 京办事处要通过数据专线与总部网络联网，以便传送销售、库存等数据。
客户需求统计
地址 专线带宽 电路数 客户设备 交换机接口 A端：常州××区××街道 2M 交换机 10M/100M FE Z端：南京××区××街道 2M 交换机 10M/100M FE
数据专线接入方案总结
数据专线
2M PDH/SDH/M STP
4M~100M MSTP
155M SDH/MSTP
V.35
G.703
RJ48
FE
FE
CPOS
PDH/SDHH+ V.35/G.703 协转
PDH/SDH+ BNC双通
PDH/SDH+ G.703/RJ48 转换电缆
PDH/SDH+ FE/E1转换器
办公OA 视频监控
银行业务
电视电话会议
-6-
传输城域网网络结构
业务类型
长途骨干层
苏州
STM/16/4/1 GE/POS/10M/100M STM-16/C STM-4/C
中国移动集团客户专线接入方案指导手册(第一版)

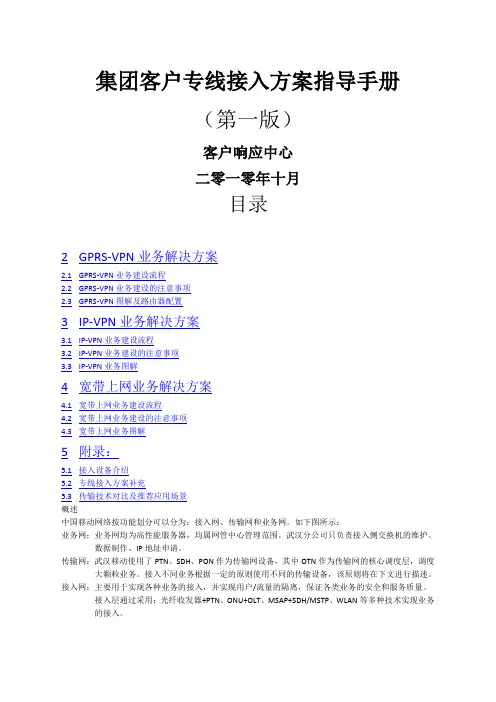

集团客户专线接入方案指导手册（第一版）客户响应中心二零一零年十月目录2GPRS-VPN业务解决方案2.1GPRS-VPN业务建设流程2.2GPRS-VPN业务建设的注意事项2.3GPRS-VPN图解及路由器配置3IP-VPN业务解决方案3.1IP-VPN业务建设流程3.2IP-VPN业务建设的注意事项3.3IP-VPN业务图解4宽带上网业务解决方案4.1宽带上网业务建设流程4.2宽带上网业务建设的注意事项4.3宽带上网业务图解5附录：5.1接入设备介绍5.2专线接入方案补充5.3传输技术对比及推荐应用场景概述中国移动网络按功能划分可以分为：接入网、传输网和业务网。
如下图所示：业务网：业务网均为高性能服务器，均属网管中心管理范围。
武汉分公司只负责接入侧交换机的维护、数据制作、IP地址申请。
传输网：武汉移动使用了PTN、SDH、PON作为传输网设备，其中OTN作为传输网的核心调度层，调度大颗粒业务。
接入不同业务根据一定的原则使用不同的传输设备，该原则将在下文进行描述。
接入网：主要用于实现各种业务的接入，并实现用户/流量的隔离，保证各类业务的安全和服务质量。
接入层通过采用：光纤收发器+PTN、ONU+OLT、MSAP+SDH/MSTP、WLAN等多种技术实现业务的接入。
根据湖北移动公司武汉分公司对全业务运营下对固定宽带业务的发展要求，结合武汉市核心网、传输网的建设，为促进和指导业务及相关部门更好的开展集团客户专线业务，特制订本指导手册。
GPRS-VPN业务解决方案GPRS网络做为一种承载网络，基于GPRS可以方便地实现多种丰富多彩的业务。
根据GPRS网络所具有的优点，可以方便的实现移动性、安全性、实时性等需求。
因此对于一些对流量、时延和带宽要求不是很高的企业应用，如银行、电力、交通、福彩、法院等行业可以通过GPRS实现接入，而且组网结构比较简单，实现起来也比较容易。
因此我们说基于GPRS的行业性应用有着比较广阔的发展前景。
(完整word版)集团专线接入方案
集团专线接入方案一、互联网专线互联网专线接入业务是指客户通过租用专线接入到中国移动互联网（CMNet）的业务。
一般包括：宽带上网、政府企业信息发布、办公OA、视频服务器、游戏服务器、电子商务……互联网专线接入的几个特点:1、一般要求有固定的公网IP地址；2、24小时在线;3、保证接入带宽独享；4、可靠性要求较高，不允许中断。
根据现有网络资源,目前有以下几种接入方式：接入方式一：PON接入方式适合城区等有综合业务接入区的区域,依托综合业务接入区的光交、机房(OLT 设备）。
PON接入是一种点到多点的光纤接入技术，由局侧的OLT （光线路终端）用户侧的ONU(光网络节点)以及ODN(光分配网络)组成。
所谓“无源”，是指ODN 中不含有任何有源电子器件及电子电源，全部由分光器（Splitter）等无源器件组成 .主要采用一级分光方式,分光器一般布置于综合业务接入区的光交箱内。
用户一般使用FTTH、FTTB方式开通,多采用1：16分光，接入系统图如下：PON接入方式系统图PON接入方式的特点：1、对主干光缆的占用很少，单个用户无需新占分光器至PON的纤芯资源；2、点到多点的扇形结构，可以服务大量的用户;3、GPON目前可以提供下行2.5G的带宽；4、每个ONU只带一个用户，接入带宽独享；5、不同类型的终端提供不同的数据接口，宽带、语音、IPTV等一揽子解决方案。
方案思路：将一级分光器（1：8、1:16分光器）布置在综合业务区的光交内，或者在客户集中点的合适位置增加光纤分配箱，当附近有客户接入时，只需从光交(光纤分配箱)敷设光缆至客户机房,安装终端ONU/ONT设备,即可为客户提供服务。
接入方式二：基于PTN的接入方式PTN设备通过GE光口与IP城域网汇聚路由器互联.业务开通时配置传输数据至集团客户部接入基站，通过客户侧新装的PTN设备GE光口、FE电口落地，客户端使用交换机/路由器开通。
接入系统图如下:PTN接入系统图方案思路：鉴于PTN设备高带宽、丰富的接口以及扩容的便利性，在客户侧新配置PTN设备，即可为客户提供互联网服务。
中国移动集团客户专线项目建设管理要求

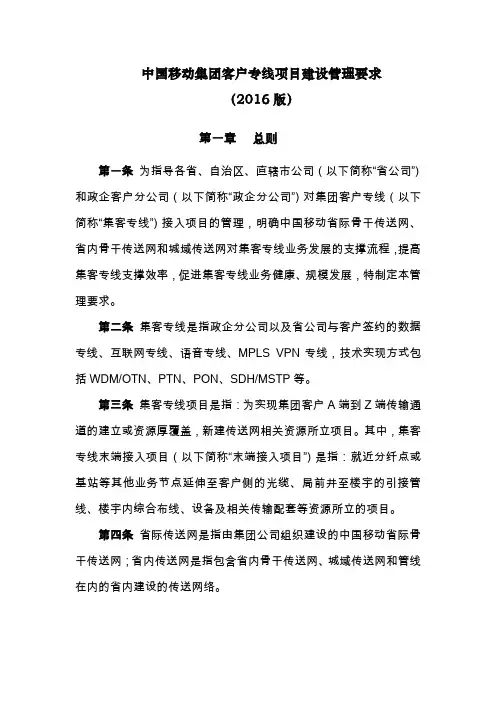

中国移动集团客户专线项目建设管理要求（2016版）第一章总则第一条为指导各省、自治区、直辖市公司（以下简称“省公司”）和政企客户分公司（以下简称“政企分公司”）对集团客户专线（以下简称“集客专线”）接入项目的管理，明确中国移动省际骨干传送网、省内骨干传送网和城域传送网对集客专线业务发展的支撑流程，提高集客专线支撑效率，促进集客专线业务健康、规模发展，特制定本管理要求。
第二条集客专线是指政企分公司以及省公司与客户签约的数据专线、互联网专线、语音专线、MPLS VPN专线，技术实现方式包括WDM/OTN、PTN、PON、SDH/MSTP等。
第三条集客专线项目是指：为实现集团客户A端到Z端传输通道的建立或资源厚覆盖，新建传送网相关资源所立项目。
其中，集客专线末端接入项目（以下简称“末端接入项目”）是指：就近分纤点或基站等其他业务节点延伸至客户侧的光缆、局前井至楼宇的引接管线、楼宇内综合布线、设备及相关传输配套等资源所立的项目。
第四条省际传送网是指由集团公司组织建设的中国移动省际骨干传送网；省内传送网是指包含省内骨干传送网、城域传送网和管线在内的省内建设的传送网络。
第二章组织管理第五条总部计划建设部（以下简称“总部计划部”）作为中国移动传送网建设的归口管理部门，具有如下职责：（一）负责审批省公司和政企分公司上报的年度集客专线末端接入项目规模及投资；（二）负责将集客专线需求纳入全年建设计划，其中总部计划部负责双跨类专线省际骨干传送网建设，省公司负责集客专线相关的省内传送网建设。
（三）负责发起《中国移动省际骨干传送网支撑集团客户专线业务发展项目建设绿色通道流程》（以下简称“省际项目建设绿色通道流程”），完成紧急需求的网络资源建设。
第六条总部网络部作为省际骨干传送网资源归口部门，具有如下职责：（一）负责双跨类专线省际骨干传送网资源核查和电路的调度工作。
（二）完成省际骨干传送网资源管理，定期进行省际骨干传送网资源分析，并及时向总部计划部提交省际骨干传送网新建资源需求。
中国移动集团产品手册说明书
中国移动通信集团公司政企客户分公司China Mobile Communications Corporation Government and Enterprise Service Company 中国北京市西城区宣武门西大街32 号 邮政编码：100053移动改变生活，政企共筑梦想2017 版中国移动集团产品手册CDNContent Delivery NetworkCDN 目录 | CONTENTS01中国移动简介公司概况CDN产品描述CDN产品体系02产品形态产品特点功能列表技术构架静态内容加速03动静混合加速产品形态产品特点功能列表技术构架中国移动集团产品体系04附录05CMYCMMYCYCMYKCDN.pdf 2 16-12-7 下午9:09CDN产品描述静态内容加速中国移动CDN产品为客户提供静态内容加速和动静混合加速服务，通过智能调度选择最优节点，为用户提供服务，从而有效提高用户访问速度，提升用户上网体验。
同时，针对政府、金融、互联网等行业，中国移动为其提供一站式加速解决方案，满足不同行业客户的需求。
静态内容加速服务是针对网站及APP中的静态组成部分（页面、图片、CSS、Flash等）进行加速，主要服务于以静态内容为主的网站及APP等，满足用户快速访问的需求。
动静混合加速服务针对客户网站及APP提供整体加速服务，包括静态组成部分（页面、图片、CSS、Flash等）和动态组成部分（asp、php、jsp等），主要服务于对实时性要求较高的网站及APP等，提升用户访问感知。
静态内容加速服务采用智能调度和负载均衡技术为客户网站及APP中的静态组成部分提供加速服务。
业务体验：通过智能调度和负载均衡，将用户访问请求定向到最优节点，解决网络带宽拥塞、用户访问集中、网点分布不均衡等问题，提高用户访问网站的响应速度。
应用场景：静态内容加速服务应用于以下主要场景视 频直 播门 户官 网论 坛应用下载补丁更新文件资料产品形态CDN产品体系0304CDN视频流媒体类综合网站类移动互联网类文件下载类图 片文 字HTML5移动APP动静混合加速CMYCMMYCYCMYK0506产品特点产品特点功能列表资源丰富：节点覆盖全球，带宽冗余保障。
中国移动集团客户专线接入方案指导手册
集团客户专线接入方案指导手册（第一版）客户响应中心二零一零年十月目录1概述中国移动网络按功能划分可以分为：接入网、传输网和业务网。
如下图所示：业务网：业务网均为高性能服务器，均属网管中心管理范围。
武汉分公司只负责接入侧交换机的维护、数据制作、IP地址申请。
传输网：武汉移动使用了PTN、SDH、PON作为传输网设备，其中OTN作为传输网的核心调度层，调度大颗粒业务。
接入不同业务根据一定的原则使用不同的传输设备，该原则将在下文进行描述。
接入网：主要用于实现各种业务的接入，并实现用户/流量的隔离，保证各类业务的安全和服务质量。
接入层通过采用：光纤收发器+PTN、ONU+OLT、MSAP+SDH/MSTP、WLAN等多种技术实现业务的接入。
根据湖北移动公司武汉分公司对全业务运营下对固定宽带业务的发展要求，结合武汉市核心网、传输网的建设，为促进和指导业务及相关部门更好的开展集团客户专线业务，特制订本指导手册。
2GPRS-VPN业务解决方案GPRS网络做为一种承载网络，基于GPRS可以方便地实现多种丰富多彩的业务。
根据GPRS网络所具有的优点，可以方便的实现移动性、安全性、实时性等需求。
因此对于一些对流量、时延和带宽要求不是很高的企业应用，如银行、电力、交通、福彩、法院等行业可以通过GPRS实现接入，而且组网结构比较简单，实现起来也比较容易。
因此我们说基于GPRS的行业性应用有着比较广阔的发展前景。
2.1GPRS-VPN业务建设流程流程顺序如下：✧客户经理立项；✧项目经理委托设计院制作设计图纸、委托施工队进行现场及线路施工；✧项目经理发函至省公司集团客户部，由网管中心分配互联IP地址及用户IP地址段，并完成GPRS-VPN的局数据制作；✧由传输数据中心完成GPRS-VPN接入交换机数据制作；✧客户可按配置模板自行配置客户端路由器，如客户无法完成配置，客户响应中心安排技术支持人员至客户现场完成路由器调测；✧数据业务中心完成制卡工作，并由客户响应中心与全业务运营中心完成业务联调及开通工作。
运营商集团客户专线接入方案技术说明
WEB网管功能简介
单击＜打开＞，出现下图所示界面。
WEB网管功能简介
单击＜下一步＞，单击＜浏览＞，选择软件安 装路径（按浏览即可），单击＜下一步＞。
WEB网管简介
此时只需要在接下来出现的对话框一直单击＜下一步＞ 即可，最后出现以下界面，单击＜关闭＞，软件安装完 毕。
在IE地址栏里输入设备IP地址，按回车键后出现登 录框， 输入用户名和密码，单击＜登录＞，弹出如 图
WEB网管功能介绍
一、 安装WEB网管软件，如遇到安装不了IE软 件，请关闭防火墙，降低IE安全级别，关闭弹 出窗口限制
1) 打开IE，输入主板设备的IP地址，弹出提示 框，提示未安装管理软件，单击＜确定＞，弹 出如图7-3所示窗口，单击“点击下载更新版 本”，进行软件下载。
WEB网管功能介绍
单击＜打开＞和＜保存＞，均可以进行软件安装， 现以“打开”为例。
光口B时钟质量 12PPM和20PPM的界限
时钟状态 ：获取设备时钟工作状态，主时钟、HOLD、从
时
时钟锁定状态，锁定和不锁定状态
以上的状态不作绝对判断条件，可以以光口误码作为时钟质量的最直接根据，
光口无误码则表明时钟没有问题
GE设置-GE1GE2通道隔离
通道隔离: GE1与GE2隔离不作交换 通道不隔离: GE1与GE2作为交换口 抑制广播包带宽：以64Kbps为单位，单位时间内允许
运营商集团客户专线接入 方案技术说明
------创新接入方案 接入更轻松更高效
杭州初灵信息技术股份有限公司
前言
随着现代通信技术的不断发展，各种新的应 用层出不穷，运营商的接入承载网络面临着不断升 级、替换、改造的压力。要求接入网从支持单一的 业务网演进为支持多种业务网的接入传送平台，特 别是多媒体业务和IP业务的综合接入，这是接入层 网络发展的必然趋势。我公司凭借在接入网设备领 域长期研发的经验，推出了全光全业务系列边缘设 备综合接入平台。全光全业务接入系统是一套完整 的边缘网接入解决方案，解决现有边缘接入网的问 题，实现可升级、可网管、少节点、低成本、全光 无缝的将业务连接到核心接入网中。
中国移动集团宽带自助手册(客户版)
中国移动集团小区宽带用户自助手册中国移动集团小区宽带用户自助手册引言 (3)一、个人宽带售后服务 (3)1.1宽带资料信息 (3)1.2报障热线 (3)1.2安装和移机 (3)1.3网速带宽说明 (3)二、宽带安装部分 (4)概述 (4)2.1硬件设备连接 (4)2.2网卡安装、设置及查询 (4)2.2.1网卡状态查询 (4)2.2.2网卡禁用及启用操作 (5)2.2.3网卡及驱动程序安装 (6)2.3 拨号程序设置步骤 (7)2.3.1创建新连接 (7)2.3.2选择PPPOE拨号方式 (7)2.3.3填写连接名称 (8)2.3.4输入帐户名及密码 (9)2.3.5完成设置 (10)1中国移动集团小区宽带用户自助手册三、故障处理部分 (11)3.1不能连接上网 (11)3.2网页打不开 (11)3.2.1 部分网页打不开 (11)3.2.2 全部网页打不开 (12)3.3上网速度慢 (12)3.4上网经常断线 (12)3.4.1 排查基本原则 (12)3.4.2 单机测试检查方法 (12)3.5其他故障现象 (13)3.5.1 为什么我的电脑右下角提示“本地连接受限制或无连接”？ (13)3.5.3为何我上网后，电脑经常会出现死机、程序非法操作、自动无故关机？.143.6故障代码一览表 (14)3.6.1错误691用户名密码错 (15)3.6.2错误678远程计算机没有响应 (15)3.6.3 错误769找不到指定目标 (16)3.6.4错误734 PPP连接控制协议中止 (17)3.6.5错误718 等待远程计算机有效响应的连接超时 (17)3.6.6错误606 拨号网络网络不能连接所需的设备端口 (18)3.6.7错误645 网卡没有正确响应 (18)3.6.8错误720 拨号网络无法协调网络中服务器的协议设置 (18)四、如何在vista下建立拨号连接 (18)2中国移动集团小区宽带用户自助手册引言中国移动通信集团互联网是一个全国性、独享国际出口带宽、以光纤传输骨干网为传输平台、以宽带IP为技术核心的新一代电信基础网络，为客户全方位提供各种互联网业务，具有更先进的数字化技术，为用户提供真正的Internet高速互连。
集团客户专线接入段组网方案
集团客户专线接入段组网方案一．集团专线业务类型现阶段，集团专线业务主要有互联网专线、数据专线、承载叠加业务的专线三大类。
（一）互联网专线：指利用自有承载资源，为集团客户提供专有通道接入中国移动互联网（CMNET），可以提供2M到1000M不同带宽的接入，无需通过认证直接访问互联网。
（二）数据专线：指利用自有承载资源，为集团客户提供集团内部或集团之间的专线互联，构建集团客户专有网络，从而实现集团客户内部或集团之间信息共享，满足集团客户办公、生产管理等需求。
包括，2M、4M、8M、10M、155M、622M等速率传输电路，以及裸光纤。
（三）承载叠加业务的专线1、语音（含IMS）专线：指利用自有承载资源，为集团客户提供专有通道将客户端语音设备接入IP前置机或将客户端语音设备（IAD或IP PBX）接入IMS核心网，满足集团客户业务需求。
2、行业应用专线：包括与MAS（企业信息机）、GPRS等行业应用的专线。
如供电抄表、环境监控、车辆定位等。
二、集团客户等级划分根据集团客户行业属性、企业规模和业务合作情况等方面综合考虑，将集团客户划分为VIP客户、A类客户、B类客户和C类客户四个等级。
三、集团专线接入段定义集团专线接入段是指从客户端至移动业务接入设备（如城域网交换机、行业应用网关等）之间的链路，接入段网络包含链路涉及的光缆、设备、逻辑通道等。
（一）VIP客户1. 数据专线（1）2M-8M数据专线优选方案一：PTN方案，用户中心机房安装PTN汇聚设备，并通过双纤双路由方式接入移动PTN网络，分支机构分别安装PTN接入设备，实现点对点或点对多点的组网。
适用场景：VIP客户低带宽数据专线业务。
慎用场景：无充足PTN资源地市慎用。
备选方案一：MSTP方案，用户中心机房部署MSTP汇聚设备，并通过双纤双路由方式接入移动SDH传输网，分支机构安装MSTP接入设备，实现点对点或点对多点的组网。
适用场景：VIP客户低带宽数据专线业务， PTN方案无法满足的情形，或用户有特定需求。
集团专线推介手册目录【中移动】
集团专线推介手册目录1、产品简介2、您为什么需要它3、功能及组网（标准类产品无需组网）4、产品标准资费5、产品案例6、售后保障一、什么是集团专线集团专线是指中国移动通信基于自身强大的CMNET数据网，利用自己的接入网和传输网络资源，采用固线方式为集团用户提供专线接入，从而实现集团客户专享各种高质量的通信服务和信息化服务的标准化产品。
目前陕西移动集团专线业务主要分为：数据专线、互联网专线和语音专线。
二、您为什么需要集团专线伴随全球经济日益网络化，企业越来越依赖于信息的快速获取与处理能力。
如今高速、可靠的互联网或数据接入已经成为企业能否迅速应对市场变化的重要标志之一。
它不但可以为您的集团的信息化提供安全可靠的虚拟专用网络，带来高效快捷的数据传输和语音沟通；而且能促进集团总部与分支机构间或各分支机构间的网络互联。
1简单来说，它可以满足您如下的需求：1、满足您组建自己内部局域网，实现信息共享；2、满足您安全高速访问互联网；3、满足您语音大量呼入呼出的需求；4、承载您点对点数据传输、办公自动化、视频会议、安全监控等方面的需求；三、产品资费1、数据及互联网专线标准资费2、语音专线、其它带宽等资费情况请具体咨询当地客户经理四、专线案例五、售后保障11、咨询和投诉（1）、10086-8号键（所有集团专线客户均可使用）：要求各地市全面宣传和引导集团专线客户使用10086-8号键，进行业务咨询和投诉受理。
（2）、绿色通道：SLA金牌客户（A类集团客户）可直接拨打省客响室专家坐席电话(绿色通道电话由网管中心明确后下发地市)。
2、处理时限（1）、投诉与故障处理1。
中移PTN集团客户专线业务部署方案及配置指导_R1.1
表目录
1
按照中移的规范，大客户专线业务（后文统一描述为集客业务）都是L2 VPN业务或者TDM业务，以L2 VPN业务占多数。其中城域PTN网络内部的集客专线业务部署指导已经在中移系列方案中有详细描述，本文只讨论省内跨地市和跨省的集客专线业务的部署方案。
1.1
中移集客专线的组网方案如下所示：包含省内集客专线业务和省际的集客专线业务，中间会经过PTN城域网络，PTN省干网络，PTN国干网络，OTN网络。OTN网络对于PTN来说可以认为是透明（时钟同步方案除外），所以本文中的网络拓扑中可能存在的OTN网络已经忽略。
城域A网络：基于SSF触发PW-FRR切换。
省干网络：基于CSF触发DNI-PW切换，业务从省干对接城域A备用节点绕行到主用节点
省干网络：基于CSF触发DNI-PW切换，业务从省干对接城域A主用节点绕行到备用节点
城域A网络：SSF触发PW-FRR切换
3.省干6500或者其他厂家设备对接国干6500
图3-7省干6500或者其他厂家设备对接ZTE国干6500业务容灾示意图
城域A网络：基于SSF触发PW-FRR切换。
省干网络：基于SSF触发PW-FRR切换。
城域B网络：基于SSF触发PW-FRR切换。
城域B网络：基于SSF触发PW-FRR切换。
省干网络：基于SSF触发PW-FRR切换
城域A网络：基于SSF触发PW-FRR切换。
A城域出口主节点掉电+B城域出口备用节点掉电
3.2.2
3.2.2.1
双归组网主要应用于防止单节点掉电造成集客业务中断，推荐组网拓扑如下。需要注意的是：在省干和国干对接位置，需要在每个省的省干位置额外增加两端设备，实现经过国干业务在省干承载侧的双归保护。
中国移动集团宽带接入技术模式
集团客户专线接入业务研究报告版本号： 1.0.0目录1研究背景52专线业务需求及技术现状62.1业务需求分析62.2技术现状统计82.3主流的专线接入技术92.3.1SDH/MSTP接入102.3.1.1SDH专线102.3.1.2MSTP专线122.3.2PON接入142.3.2.1PON概述142.3.2.2PON的设备以及端口152.3.2.3PON接入中客户侧的设备部署162.3.3WLAN接入182.3.4xDSL接入192.3.5以太网（LAN）接入203中国移动网络现状223.1骨干网223.1.1省级传送网223.1.2IP承载网233.2城域网253.2.1城域传送网253.2.2IP城域网274专线接入问题分析及建议284.1接入资源问题分析及建议284.1.1问题分析284.1.2建议284.2现有主流技术技术方案问题分析及建议294.2.1现有技术技术方案294.2.1.1E1专线294.2.1.2以太网专线304.2.1.2.1基于光纤收发器的以太网专线304.2.1.2.2基于光猫/光端机的以太网专线314.2.1.2.3基于五类线的以太网专线324.2.2现有技术技术方案的问题分析334.2.3建议344.2.3.1在客户侧部署支持网管的PDH设备344.2.3.2SDH/MSTP设备向网络边缘演进和渗透344.2.3.3PON接入网络的建设354.2.3.4PDH设备、MSTP设备、PON设备的选择原则36 4.3业务流程问题分析及建议374.3.1问题分析374.3.2建议384.3.3集团客户专线业务流程建议384.3.3.1售前/售中流程404.3.3.2业务开通全流程414.3.3.3收入结算流程434.4人力资源配置建议445专线接入技术模式446专线接入解决技术方案举例466.1电路专线解决技术方案466.2VPN解决技术方案476.3互联网接入技术方案486.4语音接入技术方案496.5xPON综合接入技术方案50前言随着全业务的全面竞争，中国移动必需具备为集团客户提供语音接入、宽带接入和信息化技术方案综合业务接入的能力。
集团客户专线、宽带业务营销方案
关于下发《XX移动集团客户专线、宽带业务管理办法（试行稿v1.0）》的通知XX移动分公司各县（市）、区分公司、市公司各部（室）、中心、XX 铁通分公司：为配合全市集团客户有线接入建设工作的开展，强化集团客户有线业务的拿单能力，切实有效的将有线能力转化为竞争手段，根据省公司相关管理办法，集团客户部组织制定了《XX移动集团客户专线、宽带业务管理办法（试行稿V1.0）》，对集团客户本地网专线、宽带业务的受理、处理及服务流程进行了初步规范。
现印发给你们，请结合实际情况，参照执行，并在业务发展过程中及时反馈意见和建议，以便市公司对本管理办法不断加以完善。
附件：XX移动集团客户专线、宽带业务管理办法（试行稿V1.0）二○○九年六月三十日抄送：市公司领导，存档XX移动通信分公司综合部 2009年7月1日印发 [份数：份] 校对：中国移动通信集团XX有限公司XX分公司集团客户专线、宽带业务管理办法（试行稿V1.0）一、总则1.为快速、准确、高效地实现我市集团客户专线（电路出租）、宽带业务服务，全面提升集团客户综合服务水平，特制定本办法作为实施集团客户专线、宽带业务管理和业务处理的依据。
2.本管理办法涉及各分公司集团客户的本地网专线业务以及同铁通公司合作的宽带业务。
跨本地网的集团客户专线、宽带业务，由业务发起分公司报市公司集团客户部，市公司集团客户部联合相关部门统一协调，进行办理。
3.本办法规范的是业务处理、管理工作中的一般性原则。
如有特殊情况，应本着令客户满意的原则，特事特办。
随着业务的发展、管理机制的调整、政策或市场行情的变化，市公司将在实施过程中对本办法不断进行改进完善。
二、适用范围1.业务范围：主要适用于我公司具备运营资质的集团客户数字电路业务、裸光纤租用业务的处理以及同铁通公司合作的宽带业务。
2.业务处理类型：新开、退租、续签、业务需求变更等。
3.工作模式：市公司、县（市）分公司相关部门以及铁通公司的协作工作模式。
移动专线方案
移动专线方案中国移动通信集团广东有限公司东莞分公司中国铁通集团有限公司东莞分公司目录第一章简介 (1)第二章大客户方案 (1)一、客户需求分析 (1)二、具体方案（综合VPMN网、也称语音专线）优势 (2)三、语音专线技术方案图 (2)第三章投资及通信资费 (3)一、语音专线标准资费 (3)1 、基本资费 (3)2 、程控新业务资费（客户要求相关的电话功能方收取费用） (4)二、优惠方案 (4)（一）语音专线优惠 (4)（二）综合集群网优惠 (5)（三）数据专线_互联网接入优惠6第四章技术支持与售后服务 (6)附录 (7)第一章简介中国移动通信集团广东有限公司(简称中国移动广东公司)隶属于中国移动通信集团公司，是中国移动有限公司在广东设立的全资子公司。
一直以来，中国移动广东公司致力于打造有活力、有实力、有魅力的移动通信网络，优质的网络促进了业务的迅速发展和企业规模的快速提升。
在国内省级通信运营公司之中，公司业务收入率先在2003年实现了“一天一个亿，全年收入超过365亿元”的目标，公司连续5年为广东省第一纳税大户。
中国移动广东公司在发展中创新，以创新促发展。
08年5月份，电信运营商重组方案出台，中国铁通成为移动的全资子公司，接下来，我们将为您提供包括语音、数据、多媒体在内的全方位信息服务！贵公司/员工只需支付最合算的通话费用便可享受全面的、优质优惠的电信业务,以下就我们为贵公司提供的语音综合解决方案说明如下第二章大客户方案一、客户需求分析中国移动可以为贵公司提供30条外线的数字继线，在原来电信基础上再增加30条外线。
1二、具体方案（综合VPMN 网、也称语音专线）优势1、保留现有的电信号码，再由中国移动提供一个新的总机号码，与原有总机号码并存并用；2、增加一个总机号码就可以为贵公司增加30条外线，全面提升客户的通话需求，提高公司统一对外形象（贵公司可以挑选靓号作为总机号码）；3、拨长途时直接拨打区号+被叫号码，方便快捷；4、实现固定电话与公司手机集群网短号互拨，拨打高效方便。
中移PTN集团客户专线业务部署方案及配置指导_R1.1
表3-3城域---省干对接TDM业务可靠性方案一览表
城域9000/接入层PW-FRR
城域65/接入层PW-FRR
3.2.2
3.2.2.1
双归组网主要应用于防止单节点掉电造成集客业务中断，推荐组网拓扑如下。需要注意的是：在省干和国干对接位置，需要在每个省的省干位置额外增加两端设备，实现经过国干业务在省干承载侧的双归保护。
图3-3城域&省干双归对接组网（省干增加两端设备）
图3-4城域&省干对接组网（省干不能增加两端设备）
3.2.1
3.2.1.1
图3-2城域&省干单归对接组网
省干和国干单归对接组网拓扑类似。
3.2.1.2
1.城域网内使用LSP 线性1：1保护。
2.城域---省干，省干---国干之间使用普通LAG保护（单节点LAG保护）或者单向MSP 1+1保护，也可以使用MSP 1+1 双向保护，推荐单向MSP 1+1的可靠性方案）。
城域65/接入层PW-FRR
省干65/PW-FRR
备注
OAM-MAPPING方案+LSP 1：1单发双收/PW单发双收
DNI-PW方案/PW单发双收
DNI-PW方案/PW单发双收
1.省干建议使用DNI-PW方案。
2.为了应对单纤中断的场景，AC侧互联GE光口要求配置为自协商，AC侧互联10GE端口要求启用“RF是否转换为SF”
城域PTN出口设备：
ZTE：9000系列或者6500系列
其他厂家：未知
2.国干PTN网络目前只有ZTE PTN网络，全部是6500系列产品。
2
城域PTN网络，省干PTN网络，国干PTN网络相对独立，分别被不同的U31管理，网元管理地址建议不重复，建议使用DCN mng ip地址作为管理地址。管理平面方案可参考中移PTN DLD系列文档。
中国移动集团宽带接入技术模式(doc 54页)
中国移动集团宽带接入技术模式(doc 54页)集团客户专线接入业务研究报告版本号： 1.0.0目录1研究背景122专线业务需求及技术现状142.1业务需求分析142.2技术现状统计202.3主流的专线接入技术262.3.1SDH/MSTP接入282.3.1.1SDH专线282.3.1.2MSTP专线322.3.2PON接入372.3.2.1PON概述372.3.2.2PON的设备以及端口392.3.2.3PON接入中客户侧的设备部署422.3.3WLAN接入442.3.4xDSL接入462.3.5以太网（LAN）接入493中国移动网络现状523.1骨干网523.1.1省级传送网523.1.2IP承载网553.2城域网583.2.1城域传送网583.2.2IP城域网634专线接入问题分析及建议654.1接入资源问题分析及建议654.1.1问题分析654.1.2建议664.2现有主流技术方案问题分析及建议694.2.1现有技术方案694.2.1.1E1专线704.2.1.2以太网专线714.2.1.2.1基于光纤收发器的以太网专线714.2.1.2.2基于光猫/光端机的以太网专线 (73)4.2.1.2.3基于五类线的以太网专线754.2.2现有技术方案的问题分析764.2.3建议784.2.3.1在客户侧部署支持网管的PDH设备 (78)4.2.3.2SDH/MSTP设备向网络边缘演进和渗透 (79)4.2.3.3PON接入网络的建设824.2.3.4PDH设备、MSTP设备、PON设备的选择原则 (84)4.3业务流程问题分析及建议854.3.1问题分析854.3.2建议864.3.3集团客户专线业务流程建议884.3.3.1售前/售中流程914.3.3.2业务开通全流程924.3.3.3收入结算流程954.4人力资源配置建议975专线接入技术模式976专线接入解决方案举例1026.1电路专线解决方案1026.2VPN解决方案1036.3互联网接入方案1046.4语音接入方案1066.5xPON综合接入方案107前言随着全业务的全面竞争，中国移动必需具备为集团客户提供语音接入、宽带接入和信息化方案综合业务接入的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集团客户专线接入方案指导手册（第一版）客户响应中心二零一零年十月目录1概述 (3)2GPRS-VPN业务解决方案 (4)2.1GPRS-VPN业务建设流程 (4)2.2GPRS-VPN业务建设的注意事项 (4)2.3GPRS-VPN图解及路由器配置 (5)3IP-VPN业务解决方案 (7)3.1IP-VPN业务建设流程 (7)3.2IP-VPN业务建设的注意事项 (7)3.3IP-VPN业务图解 (7)4宽带上网业务解决方案 (9)4.1宽带上网业务建设流程 (9)4.2宽带上网业务建设的注意事项 (9)4.3宽带上网业务图解 (10)5附录： (11)5.1接入设备介绍 (11)5.2专线接入方案补充 (16)5.3传输技术对比及推荐应用场景 (17)1 概述中国移动网络按功能划分可以分为：接入网、传输网和业务网。
如下图所示：PTN/MSTP 网络家庭用户营业厅P O NP O NP O NOTNWLANOTNOTNGPRS -VPN 接入NAS 短信网关接入CMNET 城域网接入智能网应用业务网传输网接入网IP 地址申请。
传输网：武汉移动使用了PTN 、SDH 、PON 作为传输网设备，其中OTN 作为传输网的核心调度层，调度大颗粒业务。
接入不同业务根据一定的原则使用不同的传输设备，该原则将在下文进行描述。
接入网：主要用于实现各种业务的接入，并实现用户/流量的隔离，保证各类业务的安全和服务质量。
接入层通过采用：光纤收发器+PTN 、ONU+OLT 、MSAP+SDH/MSTP 、WLAN 等多种技术实现业务的接入。
根据湖北移动公司武汉分公司对全业务运营下对固定宽带业务的发展要求，结合武汉市核心网、传输网的建设，为促进和指导业务及相关部门更好的开展集团客户专线业务，特制订本指导手册。
2GPRS-VPN业务解决方案GPRS网络做为一种承载网络，基于GPRS可以方便地实现多种丰富多彩的业务。
根据GPRS网络所具有的优点，可以方便的实现移动性、安全性、实时性等需求。
因此对于一些对流量、时延和带宽要求不是很高的企业应用，如银行、电力、交通、福彩、法院等行业可以通过GPRS实现接入，而且组网结构比较简单，实现起来也比较容易。
因此我们说基于GPRS的行业性应用有着比较广阔的发展前景。
2.1GPRS-VPN业务建设流程流程顺序如下：✧客户经理立项；✧项目经理委托设计院制作设计图纸、委托施工队进行现场及线路施工；✧项目经理发函至省公司集团客户部，由网管中心分配互联IP地址及用户IP地址段，并完成GPRS-VPN的局数据制作；✧由传输数据中心完成GPRS-VPN接入交换机数据制作；✧客户可按配置模板自行配置客户端路由器，如客户无法完成配置，客户响应中心安排技术支持人员至客户现场完成路由器调测；✧数据业务中心完成制卡工作，并由客户响应中心与全业务运营中心完成业务联调及开通工作。
✧工程竣工、验收2.2GPRS-VPN业务建设的注意事项在GPRS-VPN业务建设过程中，常常遇到由于客户端原因或接入网资源不足等问题，导致业务无法开通或延迟开通，影响了客户感知，给公司带来了一定的负面影响。
现将GPRS-VPN业务建设的注意事项罗列如下：✧附近须有SDH节点，并电路能落地至火车站机房内。
（客户响应中心将尽快提供PTN接入模型）✧客户端路由器须支持GRE隧道功能，并能提供至少两个FE接口。
✧客户端路由器须支持IP UNNUMBERED功能，如无无法提供该功能，则需客户经理另申请一对IP地址用于隧道互联地址。
✧客户端如无法提供路由器，或提供路由器不能完全支持上述功能，则应请示运维部购置思科1841或华为AR28-11型路由器，费用列支集团客户专线工程。
2.3 GPRS-VPN 图解及路由器配置GPRS 网络拓扑图如下：GPRS 核心网用户端内部网络用户端路由器GGSNFE2M线路火车站GPRS-VPN 接入交换机FE 1FE 2FE 1用户端内部网络通过FE 口与用户端路由器相连，该FE1口上所配置的IP 地址即为用户端服务器的网关。
用户端路由器FE2与火车站GPRS-VPN 接入交换机FE1口分别配置网管中心分配的互联IP 地址。
举例如下：需求如下表XX 大客户 分配128个动态地址 互联地址：10.166.3.160/30GPRS 路由器：10.166.3.161武汉公安局： 10.166.3.162用户终端地址： 192.168.101.0/25 APN ：(242) WHGAJWT.HB用户端路由器配置如下，以思科1841路由器为例：config terminal （进入全局配置模式） 配置接口：Interface fe2 (进入fe2接口模式)Ip address 10.166.3.162 255.255.255.252 (配置互连地址和掩码) ExitInterface fe1 (进入fe1接口模式)Ip address x.x.x.x x.x.x.x(用户任意配置的内网网关和掩码) exit 建立隧道：interface tunnel 1（按自己需要定义的tunnel 名，比如0或1）ip unnumbered fe2（该接口为与移动互联的接口名称）tunnel source fe2（该接口为与移动互联的接口名称）tunnel destination 211.137.63.13（请填211.137.63.13,即tunnel的GPRS端地址）Exit配置路由ip route 192.168.101.0 255.255.255.128 tunnel 1（将用户端地址段路由引入进所建立隧道中，使其能穿越移动内网）ip route 211.137.63.13 255.255.255.255 10.166.3.161（添加客户端到211.137.63.13的回程路由）write（存盘）配置完成后，如能ping通10.166.3.161即表明至移动交换机的传输通路正常；如能ping通211.137.63.13即表明至GGSN全程路由正常。
至此客户响应中心的工作全部完成。
3IP-VPN业务解决方案IP-VPN业务是一种直接在传输网上进行数字信号传送的业务，是依托中国移动丰富的传输网络资源，向企事业单位提供数字电路、光纤等线路的租用和维护服务，企事业单位可以自由选择2Mbps-2.5Gbps带宽通道及多种接口类型，建立安全、可靠、高速的专用数据通道环境，承载语音、数据、视频等各类业务。
3.1IP-VPN业务建设流程✧客户经理立项；✧项目经理委托设计院制作设计图纸，委托施工队进行现场及线路施工；✧项目经理通过资源管理平台申请电路资源；✧传输数据中心制作局数据✧项目经理组织联调；✧工程竣工、验收3.2IP-VPN业务建设的注意事项✧接入传输节点须为SDH或PTN节点；✧了解客户端接口类型，配置相应接口的协议转换器；✧如果使用协议转换器，带宽不能超过8*2M；3.3IP-VPN业务图解接入场景一：点到点的连接接入场景二：点到多点的连接IP-VPN已成熟应用多年，应用场景也较为简单在此不多做论述。
4宽带上网业务解决方案宽带上网业务出口原则上均使用铁通出口，经测试铁通出口宽带速率大大超过移动CMNET。
集团客户宽带上网专线原则上使用静态IP地址，家庭用户使用动态IP地址。
4.1宽带上网业务建设流程✧客户经理立项；✧项目经理委托设计院制作设计图纸、委托施工队进行现场及线路施工；✧项目经理发函至省公司集团客户部，由网管中心分配IP地址；（动态IP地址的申请流程暂无）✧由传输数据中心完成CMNET接入交换机，及传输电路的数据制作；✧客户按所申请IP地址配置客户端路由器；✧项目经理组织联调；✧工程竣工、验收4.2宽带上网业务建设的注意事项✧接至铁通出口时，申请的IP地址有两类：一、全网可达，即能与电信、联通、网通、移动互联互通；二、铁通内网可达，即只能与铁通内网互通，但不能与电信、联通、网通、移动互联互通；✧在申请PTN及PON的资源时，对比传统的SDH增加了VLAN号的申请；✧宽带上网业务无论铁通或是移动，均可通过放置在各核心机房内的城域网接入交换机，如华为S9312，进行业务接入。
✧在使用PTN传输宽带上网业务时，由于各核心机房内烽火PTN660已与CMNET城域网华为S9312交换机对接，可以直接通过配置数据完成业务开通。
烽火PTN 660/华为PTN 3900PTN 传输网集团客户烽火PTN 640/华为PTN 1900城域网华为S 9312光纤收发器FE光纤GE客户端机房就近PTN 接入基站移动核心机房机房内的PTN 设备需给该集团客户专线打上一层VLAN 标签，城域网华为S9312上给该专线打上第二层VLAN 标签，透传至城域网核心华为ME60；其中所涉及到数据配置均由传输数据中心完成。
接入场景二：PONONU客户端客户端ONUONUODUOLT华为S 9312OTN客户侧机房全业务运营机房移动核心机房使用PON 接入宽带上网业务，与PTN 接入方式类似，只不过客户端换成了ONU ，上联站换成了OLT 全业务机房。
