光时域反射仪(OTDR)作业指导书
MT9082系列OTDR操作指南
MT9082系列OTDR操作指南一、简介MT9082系列OTDR(光时域反射仪)是一种用于光纤线路测试和故障定位的专用设备。
它能够通过光脉冲的反射来判断光纤线路中存在的问题，比如信号衰减、断纤、光纤连接等，并能够测量其中的距离、损耗等参数。
二、准备工作1.检查设备是否齐全：MT9082OTDR主机、测试线缆、电源适配器、电源线等。
2.确保电源适配器已正确连接，并将OTDR主机开机。
三、基本操作流程1.确定测试的光纤起点：将OTDR测试线缆的一端连接到光纤起点，另一端连接到OTDR主机的测试端口。
2. 设置测试参数：按下OTDR主机上的"Menu"键，进入菜单设置界面。
选择“测试参数”选项设置测试光纤的长度、刷新率、波长等参数，并按确认键保存。
3. 进行测试：按下OTDR主机上的“Start”键，开始进行OTDR测试。
测试过程中距离和损耗等参数会不断显示在屏幕上。
4. 分析测试结果：测试完成后，按下OTDR主机上的“Analyze”键，可以查看测试结果，并进行故障定位和分析。
四、常用功能和操作指南1.设置测试参数：a.光纤长度：根据需要设置待测试光纤的长度，一般可选择自动或手动两种模式。
b.刷新率：选择OTDR测试数据显示的刷新率，常用的有10s、5s、2s等。
c. 波长：选择测试光纤所用的波长，常用的有1310nm、1550nm等。
d.平均次数：选择测试光纤时，数据采集的平均次数，一般为1次、2次、3次等。
2.故障定位：a.使用光标选择光纤上的故障点，如断纤、损耗点等，将光标移动到故障点上。
b. 按下“Measure”键，进行故障定位。
c.OTDR将会显示出故障点距离光纤起点的距离，并提供故障的位置信息。
3.数据存储与导出：a. 按下“Save”键，将测试结果保存到OTDR主机的内部存储器中。
b.连接OTDR主机和电脑，通过数据线将数据导出到电脑中进行进一步分析和处理。
4.自动测试：a. 进入OTDR主机的菜单设置界面，选择“Auto Test”选项。
光时域反射仪（OTDR）YUAN

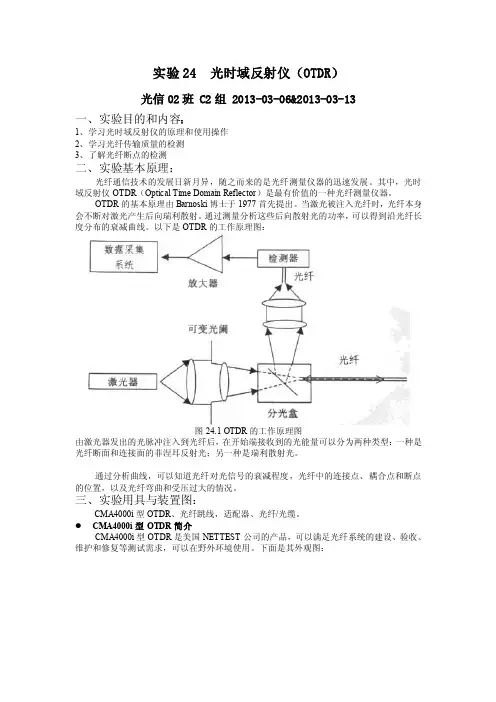

实验24 光时域反射仪（OTDR）光信02班 C2组 2013-03-06&2013-03-13一、实验目的和内容：1、学习光时域反射仪的原理和使用操作2、学习光纤传输质量的检测3、了解光纤断点的检测二、实验基本原理：光纤通信技术的发展日新月异，随之而来的是光纤测量仪器的迅速发展。
其中，光时域反射仪OTDR（Optical Time Domain Reflector）是最有价值的一种光纤测量仪器。
OTDR的基本原理由Barnoski博士于1977首先提出。
当激光被注入光纤时，光纤本身会不断对激光产生后向瑞利散射。
通过测量分析这些后向散射光的功率，可以得到沿光纤长度分布的衰减曲线。
以下是OTDR的工作原理图：图24.1 OTDR的工作原理图由激光器发出的光脉冲注入到光纤后，在开始端接收到的光能量可以分为两种类型：一种是光纤断面和连接面的菲涅耳反射光；另一种是瑞利散射光。
通过分析曲线，可以知道光纤对光信号的衰减程度，光纤中的连接点、耦合点和断点的位置，以及光纤弯曲和受压过大的情况。
三、实验用具与装置图：CMA4000i型OTDR、光纤跳线，适配器、光纤/光缆。
CMA4000i型OTDR简介CMA4000i型OTDR是美国NETTEST公司的产品，可以满足光纤系统的建设、验收、维护和修复等测试需求，可以在野外环境使用。
下面是其外观图：图24.2 CMA4000i型OTDR外观⑴VFL端口⑵直流电源插口⑶OTDR/光源接口⑷功率计接口⑸电源开关⑹测试开始/停止与实时测试键⑺可变功能键⑻显示参考位置选择键⑼游标控制旋钮⑽A/B游标切换与选择确认键⑾曲线坐标范围调节键⑿OTDR设置菜单激活键⒀存储键⒁内置键盘软盘存储指示灯硬盘存储指示灯节能待机状态指示灯电池状态指示灯（橙：正在充电；绿：充电完成）外接电源指示灯光源工作状态指示灯图24.3 CMA4000i型OTDR状态指示灯四、实验操作步骤：1．基本操作待测光纤预先融接光纤条线（FC/PC），用干净镜头纸擦净连接器端面，小心插入OTDR/光源借口，对准卡位。
OTDR仪表中文说明书
FS530 OTDR系列光时域反射仪前序本文档所有提及之商标和名称皆属本公司所有。
本文档所含内容如有修改，恕不另告。
对该文档中包含的错误或由供给使用本资料或由版本资料的实用性而引起的偶然或继发的损失，本公司不承担任何责任。
安全须知在产品使用时，都必须注意以下安全措施。
不采取这些安全操作方法或不遵从本手册其他地方所述的特定警告，将会违反产品的设计、制造和使用的安全标准。
桂林光通电子工程公司对于客户违反这些要求所造成的后果不承担任何责任。
●工作环境最大相对湿度95%。
●接通电源前确认产品设置为匹配的电源电压，安装了合适的保险并采取了所有的安全措施。
●不要在易爆环境中操作不要在存在可燃性气体或烟雾时使用本产品。
●不要卸下仪器保护外套操作人员切勿卸下仪器外罩、更换内部元器件。
如有需要请联系本公司维修人员。
本手册的安全术语警告符号表示存在危险。
它提示用户对某一过程，某一操作方法或类似情况的注意。
如果不能正确操作或遵守规则，则可能造成人身伤害。
在完全理解和满足所指出的警告条件之前，不要继续下一步。
小心符号表示存在危险。
它提请用户对某一过程，此操作方法或类似情况的注意。
如果不能正确操作或遵守规则，则可能对仪器造成部分或全部损坏或损毁。
在安全理解和满足所指出的小心条件之前，不要继续下一步。
提示符号给出有助于仪表使用和维护的信息。
警告事项●光时域反射仪是激光设备，用户应始终避免直视激光输出口。
用户更不能用显微镜、放大镜等设备观察光源输出口，激光束的能量聚到视网膜上，会造成眼睛的永久伤害。
●用FS530 OTDR测量光纤时，被测光纤中一定不能有工作光。
否则会导致测量结果不准确，严重时会对仪表造成永久性损坏。
注意事项电池：本公司光时域反射仪供电电池为可充的镍氢电池。
如长期不使用，在使用仪表前请先给电池充电，仪表闲置超过2个月应及时充电以保持电池电量。
请勿对电池充电超过8小时；请勿私自取出电池；请不要让电池接近火源、强热；不要打开或损坏电池；不要接触电池的电解液，以免伤害眼睛，腐蚀皮肤、衣服。
光时域反射仪(OTDR)
实验24 光时域反射仪（OTDR）A13组陆林轩033012017[实验目的]1、光时域反射仪的原理和使用操作。
2、光纤传输长度和光纤损耗系数的测量。
3、光纤故障点的监测方法。
[实验原理]光时域反射仪OTDR工作原理图如图1。
由激光器发出的光脉冲注入到光纤后，在开始端接收到的光能量可以分为两种类型：一种是光纤断面或者连接界面的菲涅尔反射光；另一种是瑞利散射光。
通过测量分析这些后向散射光的功率,可以得到沿光纤长度分布的衰减曲线。
通过分析衰减曲线，可以知道光纤对光信号的衰减程度，光纤中的联结点、耦合点和断点的位置，以及光纤弯曲和受压过大的情况也可以容易测到(如图2所示)。
图1 OTDR工作原理图图2 OTDR测量图像对于菲涅耳反射光，设入射光功率为fin P ，反射光功率为fre P ，则由菲涅耳公式可得：222112211fin frecos n cos n cos n cos n P P ⎪⎪⎭⎫⎝⎛+-=θθθθ （24.1） 上式中21θθ、分别为入射角和折射角，其反射率（用dB 表示）为：⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫⎝⎛+-⋅==222112211finfref f cos n cos n cos n cos n P P 10lg R 10lg dB R θθθθ)()( （24.2） 至于瑞利散射，它是由介质材料的随机分子结构相联系的本征介质常数分布的微观不均匀性所引起的电磁波的散射损耗。
在微观分子尺度上来看，当电磁波沿介质传播时，可以从单个分子产生散射，这种散射使波的传播受到阻碍，从而使速度减慢，产生相位滞后。
偏离出原来波的传播方向的散射光有随机的相位，这些随机相位的散射子波大部分能相互抵消，而沿传播方向的散射光则相干叠加继续向前传播，其速度为c c/n 。
与此同时，尚有少量由分子散射的不相干光没有完全抵消，这些子波逸出传输光束从而形成瑞利散射损耗，其中部分散射功率朝反向传播，此后向散射光功率即为OTDR 的物理基础。
YOKOGAWA AQ7275 OTDR光时域反射仪 说明书
盲 区动 态 范 围CO接入网光LAN /WAN城域网主干网FTTH / FTTB0.8m盲 区0.8m动态范围动态范围45dB满足从FTTH至城域网或主干网的大范围测量需要。
事件盲区0.8mAQ7275短事件盲区可以对光缆安装过程中局端或客户端两个相邻很近的事件进行测量。
大动态范围可达 45dB大动态范围型号 (735034)可支持动态范围达45dB。
这种大动态范围可以对距离更长的光缆或带有大损耗分路器的线路进行测量。
快速启动小于10秒到达现场可实现快速测量。
从完全关机的情况下到完成开机小于10秒。
这样在没有测量的时侯关闭仪器可以延长电池使用的时间，因为如此短的开关时间完全可以忽略。
用户准备完毕，AQ7275能随时待命。
广泛的型号范围供选择应用光纤波长号波长动态范围型号描述SMF11650nm30dB7350311650nm型号，支持包含1310/1550nm 截止滤波器的1650nm维护波长。
21310/1550nm34/32dB735032用于安装和维护FTTH的标准型号21310/1550nm40/38dB735033用于安装和维护城域网和接入网的标准型号21310/1550nm43/41dB45/43dB(typ)735034用于安装和维护主干网和城域网的大动态范围型号31310/1490/1550nm34/30/32dB735035支持PON系统测试的三波长型号，含1490nm波长31310/1550/1625nm40/38/33dB735036三波长型号，支持包含1310/1550nm截止滤波器的1625nm维护波长。
31310/1550/1650nm40/38/30dB735037三波长型号，支持包含1310/1550nm截止滤波器的1625nm维护波长。
31310/1550/1625nm40/38/36dB735038三波长型号，支持1625nm的维护波长。
MMFSMF4850/1300nm1310/1550nm22.5/24dB(62.5GI)21.5/23dB (50GI)40/38dB (SMF)735041四波长型号用于安装和维护LAN和FTTH，同时支持多模和单模光纤。
实验一光时域反射仪的使用实验
实验一 光时域反射仪(OTDR)的使用实验一、目的与要求1、熟悉光时域反射仪的工作原理2、掌握光时域反射仪的使用方法和步骤二、实验仪器及设备1、光时域反射仪2、光纤跳线3、祼光纤4、光纤工具箱5、VGA 显示器三、实验原理光时域反射仪是根据光的后向散射与菲涅耳反射原理制作，利用光在光纤中传播时产生的后向散射光来获取衰减的信息，可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等，是光缆施工、维护及监测中必不可少的工具。
由于光纤自身的缺陷和掺杂成份的不均匀性，使它们在光子的作用下产生散射，如果光纤中(或接头时)有几何缺陷或断裂面，将产生菲涅尔反射，反射强弱与通过该点的光功率成正比，也反映了光纤各点的衰耗大小，因散射是向四面八方发射的，反射光也将形成比较大的反射角，散射和反射光就是极少部份，它也能进入光纤的孔径角而反向传到输入端，假如光纤中断，即会从该点以后的背向散射光功率降到零。
根据反向传输回来的散射光的情况来断定光纤的断点位置和光纤长度。
这就是时域反射仪的基本工作原理。
1、(OTDR)的结构方框图光方向耦合器 被测光纤(E/O)为实现光电转换的光源，用于产生测试用的光脉冲，脉冲宽度可调整。
光方向耦合器是一个三端口的器件保证光信号按照指定方向传输。
光源发出的光耦合进入被测光纤中而后向散射和菲涅耳反射的光由被测光纤耦合到（O/E）光电检测器中。
2、OTDR显示曲线分析OTDR对光纤进行扫描后，根据光纤的情况不同，将形成与下图相似的曲线，掌握曲线不同部分产生的大致原因是正确使用OTDR的基础。
Near-End Reflection & Dead Zone：由菲涅耳反射引起，为距OTDR最近的机械连接点。
Non-Reflective Event(Splice or bend)：由非菲涅耳反射引起，一般为光纤连接头或光纤弯曲Reflective Event(Mechanical Splice or crack)：由菲涅耳反射引起，一般为光纤机械连接或光纤损坏End of Fiber(Reflective)：由菲涅耳反射引起，一般为光纤的终点四、实验内容和步骤1、光纤长度测量的步骤1）选择从原点显示ＯＴＤＲ扫描光纤形成的曲线2）将光标Ａ放置在跳线的末端3）选择从光标Ａ显示，利用垂直和水平放大按钮，确保光标Ａ放置精确4）将光标Ｂ放置在光纤的终点5）选择从光标B显示，利用垂直和水平放大按钮，确保光标B放置精确6）由光标位置窗口读出光纤长度，即光标Ａ到光标Ｂ的距离2、测量已知点到一个断点距离的步骤1）选择从原点显示ＯＴＤＲ扫描光纤形成的曲线。
光时域反射仪使用方法
光时域反射仪使用方法1.准备工作：a.将光纤连接到OTDR的发射口和接收口。
b.将所需的OTDR测量参数（如采样点数和回波波长等）设置到OTDR 参数设置菜单中。
c.确保OTDR电源充足并连接到电源插座。
2.启动OTDR：a.打开OTDR的电源开关。
b.输入用户名称和密码（如果有）。
c.确认OTDR的启动程序和软件版本。
3.设置测量参数：a.在OTDR菜单中选择所需的测量模式（如单程或双程等）。
b.设置采样点数和采样间隔。
c.设置回波波长和平均时间等参数。
4.进行测量：a.确保光纤连接稳定且无杂散光。
b.在OTDR菜单中选择“开始测量”或类似选项。
c.等待OTDR完成测量过程。
d.检查测量结果并记录所需的数据。
5.分析测量结果：a.在OTDR菜单中选择“显示结果”或类似选项。
b.查看反射曲线和衰减曲线以了解连接点的损耗和反射情况。
c.根据需要调整曲线显示范围和放大倍数。
6.故障定位：a.通过查看反射曲线中的峰值来确定故障位置。
b.使用OTDR的光标或测量功能来测量故障距离和衰减值。
c.根据故障类型（如光纤断裂、弯曲或连接问题等）采取相应的维修措施。
7.数据记录和报告：a.将测量结果保存到OTDR的内部存储器或电脑中。
b.编写测量报告，并包括测量数据、分析结果和建议维修措施等。
c.将报告打印出来或以电子文档的形式存档。
注意事项：-在使用OTDR进行测量前，确保对光纤连接和设备进行了必要的清洁和检查，以避免杂散光和干扰对测量结果的影响。
-设置正确的测量参数和回波波长是确保准确测量的重要步骤，应根据实际情况进行选择。
-避免在高功率光源下进行测量，以免对OTDR和光纤造成损坏。
-注意正确操作OTDR，避免对其进行意外的撞击或摔落。
-定期进行OTDR的校准和维护，以确保其稳定和准确性。
-当遇到无法解决的问题时，最好向OTDR的制造商或相关技术人员寻求帮助。
总结：光时域反射仪是一种用于测试光缆或光纤连接质量的重要工具。
OTDR(光时域反射仪)操作手册
CMA8800光时域反射测试仪操作手册.资维修中心目录第一章快速开始第二章概览第三章OTDR测量模式第四章储存及打印功能附录CMA8800的特点及日常维护.资第一章快速开始1.1仪器供电.资CMA8800是通过220VAC适配器/充电器从外部供电。
注意：CMA8800不能用置电池供电!电源开关位于上面板的右侧。
按下开关即可启动。
1.2启动顺序当该单元上电后，首先出现了一个开始画面，包括软件版本及日期，接着单元进行自检。
结果显示如图1-2所示。
当自检结束后，按下PAUSE可以读屏幕上的信息。
按下“继续”可以继续进行操作。
.资图1－2典型设备和自检屏幕1.3操作模式选择屏幕当上电完成后，将显示一个可供选择模式的屏幕，每一种可.资见的模式均位于相应软键的旁边，你只要按下相应的键就按相应的模式进行操作。
这里为有经验的用户出了每一种模式的快速操作信息，详细的信息见于手册中后面的章节。
.资1.3.1故障定位模式故障定位模式是一种快速确定光纤端/断点位置的方法。
当你按下FAULT LOCATE，首先就开始一个光纤接口质量的检查（如果在附加设置中，光纤接口质量的检查功能已启动），这个检查会告诉你基于用户在快速设置菜单中所定义的背向散射系数的连接是不好的、一般的还是好的。
当检查进行测试完成后，光纤端/断点显示如图1－4所示。
通过按下硬键TEST/STOP或者模式屏幕软键可使测试取消，按下这两种键之中的一种均可以使你回到模式选择屏幕。
图1－4 故障定位模式屏.资1.3.2配置模式按“配置模式”键进入“快速设置菜单”屏，在这里设置自动测试功能及测量参数，参见3.1节和3.2关于快速设置和附加设置的信息按“启动”键显示光纤存储信息屏幕(如图1-5所示)，从这里你可以输入描述新的测试的信息，按“继续”就到达了连接光纤屏幕，接着再按“继续”就开始进行测试。
如需要，此时可按“模式屏”回到模式选择屏幕。
1.3.3专家模式专家级的OTDR模式是为那些想应用CMA8800更先进功能的用户而设计的，所有的OTDR功能均见于这种模式。
OTDR光时域反射仪操作手册
CMA8800光时域反射测试仪操作手册维修中心目录第一章快速开始第二章概览第三章OTDR测量模式第四章储存及打印功能附录CMA8800的特点及日常维护第一章快速开始1.1仪器供电CMA8800是通过220VAC适配器/充电器从外部供电。
注意：CMA8800不能用置电池供电!电源开关位于上面板的右侧。
按下开关即可启动。
1.2启动顺序当该单元上电后，首先出现了一个开始画面，包括软件版本及日期，接着单元进行自检。
结果显示如图1-2所示。
当自检结束后，按下PAUSE可以读屏幕上的信息。
按下“继续”可以继续进行操作。
图1－2典型设备和自检屏幕1.3操作模式选择屏幕当上电完成后，将显示一个可供选择模式的屏幕，每一种可见的模式均位于相应软键的旁边，你只要按下相应的键就按相应的模式进行操作。
这里为有经验的用户出了每一种模式的快速操作信息，详细的信息见于手册中后面的章节。
1.3.1故障定位模式故障定位模式是一种快速确定光纤端/断点位置的方法。
当你按下FAULT LOCATE，首先就开始一个光纤接口质量的检查（如果在附加设置中，光纤接口质量的检查功能已启动），这个检查会告诉你基于用户在快速设置菜单中所定义的背向散射系数的连接是不好的、一般的还是好的。
当检查进行测试完成后，光纤端/断点显示如图1－4所示。
通过按下硬键TEST/STOP或者模式屏幕软键可使测试取消，按下这两种键之中的一种均可以使你回到模式选择屏幕。
图1－4 故障定位模式屏1.3.2配置模式按“配置模式”键进入“快速设置菜单”屏，在这里设置自动测试功能及测量参数，参见3.1节和3.2关于快速设置和附加设置的信息按“启动”键显示光纤存储信息屏幕(如图1-5所示)，从这里你可以输入描述新的测试的信息，按“继续”就到达了连接光纤屏幕，接着再按“继续”就开始进行测试。
如需要，此时可按“模式屏”回到模式选择屏幕。
1.3.3专家模式专家级的OTDR模式是为那些想应用CMA8800更先进功能的用户而设计的，所有的OTDR功能均见于这种模式。
OTDR使用操作指导书-B
OTDR使用操作指导书V2.0华为技术有限公司版权所有侵权必究修订记录目录1OTDR测试简介 (6)2测试原理与术语介绍 (6)2.1工作原理 (6)2.2OTDR相关的基本术语 (7)2.2.1背向散射： (7)2.2.2反射事件： (7)2.2.3非反射事件： (8)2.2.4光纤末端（Fiber end）： (8)2.2.5鬼影（Ghost）： (9)2.2.6熔接增益： (10)3OTDR主要技术指标 (10)4OTDR测量操作指导 (13)4.1操作前准备 (13)4.2自动测量操作指导 (13)4.2.1开机 (13)4.2.2仪表系统参数设置 (14)4.2.3测试参数设置 (14)4.3手动测量操作指导 (16)4.3.1开机 (16)4.3.2仪表系统参数设置 (16)4.3.3测试参数设置 (16)4.4测量结果分析 (19)插图目录图1. OTDR组成方框图 (7)图2. 常见反射事件 (8)图3. 常见非反射事件 (8)图4 强反射事件引起鬼影 (9)图5. 鬼影产生原理示意图 (10)图6. 熔接增益 (10)图7. 常见动态范围定义 (11)图8. 盲区 (12)图9. Connection连接状态显示 (16)图10. Conection连接状态显示 (19)图11. OTDR测量结果示意图 (19)关键词：OTDR 时域测量光纤质量光纤长度测量摘要：本文旨在指导现场工程师使用OTDR完成光纤质量测试，减少对光接收模块的损坏。
因此以介绍测试操作为主，提示操作注意事项。
缩略语清单：无OTDR使用操作指导书1 OTDR测试简介光时域反射仪OTDR（Optical Time Domain Reflectometer ）是采用时域测量的方法，发射具有一定宽度的光脉冲并注入被测光纤，然后通过检测光纤中返回的瑞利散射（Rayleigh scattering）及菲涅尔反射（Fresnel reflection）光信号功率沿时间轴的分布曲线，得到被测光纤的长度及损耗等物理特性。
横河AQ1210系列光时域反射仪说明书
现场多用测试仪OTDRAQ1210系列安全可靠操作方便快速启动10030紧凑机身、长效电池外形大小如A5纸张，重量大约1Kg (2.2Lbs)。
使用电池可工作10小时。
触摸屏与按键相结合的直观操作AQ1210配备了5.7英寸多点触控的电容式触摸屏，还有一个适合 现场操作的旋钮按键。
连接能力通过Wi-Fi 或以太网进行数据传输和远程控制。
增强的OTDR 性能测量多达128分路的PON 系统。
高速实时测量。
提高工作效率的功能和特点多光纤测量、智能链路分析功能、PDF 报告。
一机多能用于多种任务的各种可选功能。
OTDRFSTVLSOPCOL TS列全尺寸 210mm (W)×148mm (H)结构紧凑、功能完备智能、紧凑、多功能OTDRAQ1210系列4产品型号共有7款机型可供选择，满足用户安装和维护各种光网络的需求(LAN/PON/FTTA/FTTH/FTTB)。
产品型号&选型指南产品型号&选型指南AQ1210系列5触摸屏与按键相结合的直观操作双操作模式AQ1210配备了5.7英寸多点触控触摸屏，可方便的进行触控操作和曲线缩放。
此外它还带有一个适合现场操作的旋钮按键。
触摸屏与按键相结合的直观操作直接保存数据只需按“直接保存”图标，就可以根据用户先前的选择以SOR 、PDF 或全部两种格式来保存测量数据。
长电池续航超过10小时的续航能力！用户不必担心日常工作中电池电量耗尽的问题。
AQ1210锂电池拥有的强劲电力，可使它在Telcordia 标准条件下持续供电10个小时。
快速启动小于10秒钟！从完全关机状态到测量准备完成仅需不到10秒的时间！放大曲线窗口只需点击专用图标即可放大曲线显示窗口，便于查看和操作。
曲线区域放大后的大小约为标准大小的两倍。
测量条件设置窗口可以在OTDR 初始屏幕中切换测量条件，用于进行多条件测量。
AQ1210系列61 × 81 × 641 × 1281 × 16增强的OTDR 性能PON 优化利用出色的硬件性能和先进的分析算法，AQ1210可以通过多端口分路器(高达1×128)*准确地描述无源光网络(PON)。
横河AQ7275光时域反射仪(OTDR)中文操作手册
打开 PDF 文件需要使用 Adobe Reader，你可以从以下网站下载 Adobe Reader。 http://www.adobe.co.jp/products/acrobat/readstep2.html
注意
• 由于测量设备的性能与功能的改进，导致的光盘的内容改变，将不作预先声明，对此非常抱歉。 • 我们已经尽力来保证该手册的准确性，如果您在使用的过程中发现任何问题或错误，请与 YOKOGAWA 或 YOKOGAWA 的经销商
联系。 • 在没有得到 YOKOGAWA 的许可下，复制该手册或者手册的一部分都是不允许的。
IM 701310-02C
预防措施
为保证安全和有效地使用仪器，请按照手册提供的预防措施进行操作。如果不按照预防措施的要求进行操作，可能会导致仪器的 损坏或人体伤害。
• 使用正确的供电
WARNING
在连接电源线之前，请确认供电电压是AC适配器的额定电压，电压的最大值要小于电源线能够承受的额定电压
• 使用正确的电源线和AC适配器
请使用随机附带的AC适配器，不要使用其他的适配器。
• 使用指定的电池
只能使用仪器特制的电池。不要使用其他类型的电池。请使用仪器或横河公司指定的充电器进行充电。如果没有在
指定的时间内完成充电，请立刻停止充电。由于电池内部的电解液是碱性的，如果电池发生泄漏或破裂而与电解液
发生接触，它将会损伤衣物和皮肤。 如果电解液进入到眼睛里面，它可能会致盲，如果发生了此类事故，请立刻用
清水彻底清洗你的眼睛，并马上去看眼科医生。为了防止发生电击和事故，请在更换电池前关闭仪器电源拔出AC适
配器接头。不要把电池投入到火中或进行加热，它会发生爆炸和电解雾的危险。
• 不要直视激光
光时域反射仪(OTDR)
实验24 光时域反射仪（OTDR）A13组陆林轩033012017[实验目的]1、光时域反射仪的原理和使用操作。
2、光纤传输长度和光纤损耗系数的测量。
3、光纤故障点的监测方法。
[实验原理]光时域反射仪OTDR工作原理图如图1。
由激光器发出的光脉冲注入到光纤后，在开始端接收到的光能量可以分为两种类型：一种是光纤断面或者连接界面的菲涅尔反射光；另一种是瑞利散射光。
通过测量分析这些后向散射光的功率,可以得到沿光纤长度分布的衰减曲线。
通过分析衰减曲线，可以知道光纤对光信号的衰减程度，光纤中的联结点、耦合点和断点的位置，以及光纤弯曲和受压过大的情况也可以容易测到(如图2所示)。
图1 OTDR工作原理图图2 OTDR测量图像对于菲涅耳反射光，设入射光功率为fin P ，反射光功率为fre P ，则由菲涅耳公式可得：222112211fin frecos n cos n cos n cos n P P ⎪⎪⎭⎫⎝⎛+-=θθθθ （24.1） 上式中21θθ、分别为入射角和折射角，其反射率（用dB 表示）为：⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫⎝⎛+-⋅==222112211finfref f cos n cos n cos n cos n P P 10lg R 10lg dB R θθθθ)()( （24.2） 至于瑞利散射，它是由介质材料的随机分子结构相联系的本征介质常数分布的微观不均匀性所引起的电磁波的散射损耗。
在微观分子尺度上来看，当电磁波沿介质传播时，可以从单个分子产生散射，这种散射使波的传播受到阻碍，从而使速度减慢，产生相位滞后。
偏离出原来波的传播方向的散射光有随机的相位，这些随机相位的散射子波大部分能相互抵消，而沿传播方向的散射光则相干叠加继续向前传播，其速度为c c/n 。
与此同时，尚有少量由分子散射的不相干光没有完全抵消，这些子波逸出传输光束从而形成瑞利散射损耗，其中部分散射功率朝反向传播，此后向散射光功率即为OTDR 的物理基础。
OTDR使用说明书
AQ7260 OTDR光时域反射仪 简易操作手册第１版 ２００５年３月前言感谢您购买ＡＱ７２６０。
本操作手册循序渐进地介绍了实际测量工作流程，简单的仪表操作，使初学者容易上手。
同时我们还提供AQ7260用户手册（英文版），该手册介绍仪表的所有功能以及使用时的安全注意事项。
使用前请阅读两本手册。
目录第一章 测量前的准备事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－１ 连接光模块和连接适配器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－２ 打开电源．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－２－１ 连接电源．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－２－２ 接通电源．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－３ 连接测量光纤．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３第二章 按键和显示画面说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２－１ 按键．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２－２ 显示画面．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２－３ 画面显示设定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５第三章 测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－１ 使用单键进行自动测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－１－１ 开始测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－１－２ 停止测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－１－３ 确认和改变测量条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７３－１－４ 初始化测量条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８３－２ 手动测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９３－２－１ 设置测量条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９３－２－２ 实时测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１０３－２－３ 平均化操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１３－２－４ 放大、缩小和移动波形．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１３－２－５ 距离测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１２３－２－６ 测量连接损耗．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１４３－２－７ 测量回波损耗量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１５３－３ 自动搜索．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１６第四章 测量数据的记录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１７４－１ 保存．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１７４－２ 调用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１９４－３ 删除．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２０４－４ 打印．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２１４－４－１ 打印显示画面．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２１４－４－２ 打印文件数据．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２１４－５ 复制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２３1第五章 输入字符．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４５－１ 输入标签．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４５－１－１ 输入英文字符和数字．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４５－２ 编辑字符序列．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２５５－２－１ 删除．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２５５－２－２ 追加．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２５５－２－３ 改变字符．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２６第六章 停止测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７６－１ 关闭仪表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７６－１－１ 确认仪表已完成测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７６－１－２ 切断电源．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７６－２ 如何拆卸光纤．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７第七章 故障诊断．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８７－１ 注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８７－２ 术语表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８2第一章 测量前的准备事项１－１ 连接光模块和连接适配器主机、模块和可选模块的构成。
MAX-715B-M1光时域反射仪技术规范书
手持式光时域反射测试仪(OTDR)+光链路智能测试仪(iOLM)技术规范书(30/28dB接入网络) (型号MAX-715B-M1)一、仪表应可进行以下项目的测试1、光时域反射测试仪主要功能:(1)手持式光时域反射测试仪(OTDR),小巧轻便、便于携带、功能强大并借鉴平板电脑设计(2)光纤端面检测器,OTDR使用该功能可以用来检测光纤端面的清洁程度,光纤端面可以在仪表的屏幕上显示,放大倍数:400倍。
(3)光连接器和光纤接头的损耗(4)单根光纤及光缆的衰耗(5)支持宏弯等故障点的查找测试;(6)光缆、光纤及光缆线路的长度(7)光连接器、光纤接头和光纤断点的位置(8)SR点间光纤离散反射系数,并可根据被测光纤的折射率,人工进行分段调节折射率(9)回波损耗(包括各连接点及对S点处)平均化时间应 100s,便于快速处理故障。
(10)选项支持光功率测试和可视故障定位测试;2、光链路智能测试仪主要功能(1)iOLM是一款基于OTDR的创新应用软件,使用多脉冲采集方法,并配备高级算法,可提供有关每个链路器件的详细信息。
(2)链路感知?技术:用户只需点击一次,该设备便会自动进行链路识别、设置最佳参数并在多个波长上开始多个数据采集和分析过程——合并采集到的各个链路段和网元的测试结果。
立刻获得每个链路器件的准确信息,并将其输出到一个报告中。
(3)自动设置的设备:iOLM采用链路感知技术,可自动管理所有测试参数的设置——随时可用的智能功能可显著缩短学习时间。
此外,它还可最大程度地减少培训、避免测试配置错误并加快技术人员从铜缆测试到光纤测试的转变。
(4)光链路视图:经过简化的链路测试仪让复杂的OTDR曲线成为历史,可提供简单直接的被测光纤视图,及清晰的图标和通过/未通过判断。
获得实际的测试结果:可视的端到端链路评估、事件鉴定和光纤状态。
(5)迅速诊断:iOLM配备多个算法和涵盖潜在网络故障的数据库,可引导您解决网络问题。
OTDR 操作规范
四、测试误差的主要因素
1、OTDR测试仪表存在的固有偏差 由OTDR的测试原理可知，它是按一定的周期向被测光纤发送光脉冲，
再按一定的速率将来自光纤的背向散射信号抽样、量化、编码后，存储 并显示出来。OTDR仪表本身由于抽样间隔而存在误差，这种固有偏差主 要反映在距离分辩率上。OTDR的距离分辩率正比于抽样频率。
(1)波长选择(λ): 因不同的波长对应不同的光线特性(包括衰减、微弯等) 测试波长一般遵循与
系统传输通信波长相对应的原则，即系统开放1550波长，则测试波长为1550nm。
(2)脉宽(PulseWidth): 脉宽越长，动态测量范围越大，测量距离更长，但在OTDR曲线波形中产生
盲区更大；短脉冲注入光平低，但可减小盲区。脉宽周期通常以ns来表示。
主要功能
1、小巧轻便、便于携带、功能强大并借鉴平板电脑设计 2、7英寸室外增强型触摸屏—在手持式测试仪中屏幕尺寸 3、12小时续航时间 4、盲区：事件盲区1 m；衰减盲区4 m 5、动态范围：30/28dB 6、坚固耐用，针对外场应用设计
1、单模OTDR端口 2、测试LED指示灯 3
三、经验与技巧
(1)光纤质量的简单判别: 正常情况下，OTDR测试的光线曲线主体(单盘或几盘光缆)斜率基本
一致，若某一段斜率较大，则表明此段衰减较大;若曲线主体为不规则形 状，斜率起伏较大，弯曲或呈弧状，则表明光纤质量严重劣化，不符合通 信要求。
(2)波长的选择和单双向测试: 1550波长测试距离更远，1550nm比1310nm光纤对弯曲更敏感，1550nm
2.3、脉冲宽度选择不当
在脉冲幅度相同的条件下，脉冲宽度越大，脉冲能量就越大，此时OTDR的 动态范围也越大，相应盲区也就大。
(4)平均化处理时间选择不当
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光时域反射仪（OTDR）作业指导书
为规范测试单模光纤的光时域反射仪的操作，特制定本规定，本标准适用于本公司使用的光时域反射仪。
2.引用文件
《GB15972.40-2008-T_光纤试验方法规范_第40部分衰减》
《G652D单模光纤检验规范》
3.测试工具
光时域反射仪、切割刀、尾纤、树脂剥除钳、光纤连接器、匹配液等。
4.操作程序
4.1测试程序
4.1.1打开主机电源开关，机器预热30分钟，将尾纤与设备连接（连接后确保实时图像中尾纤部分平直）。
4.1.2 打开测试软件，将点检光纤外端通过光纤耦合器与尾纤连接。
4.1.3手动测试
(1)将下面如图(1)所示的参数设定好后（量程选择光纤长度的1.5到2倍之间），点击“FREERUN”，出现光纤连接的实时图像（要求尾纤与光纤的连接大致在一条斜线）。
选择波长（1310nm和1550nm）选择量程更改择射率
图(1)
(2) 点击“AVERAGE”，开始测试，点击LSA键读取1310nm和1550nm的衰减值。
4.1.4自动测试
(1)选择菜单栏上Analysis, 出现如图(2)所示界面。
选择TDF.wsf，开始测试。
图(2)
(2)出现图(3)画面，根据提示，输入光纤盘号。
图(3)
(3)出现图(4)画面，根据提示，输入光纤各种信息，主要是光纤长度。
图(4)
(4)如果连接正常，点击确定。
如图所示：
(5)根据提示，将待检光纤里端连接仪器，点击确定。
如果连接正常，点点击确定，继续测试。
(6)结束后，将测试结果记录于点检表中，判断点检是否合格。
(7)每天由下班组提前10分钟，做好所有设备和地面的清洁卫生工作。
5.注意事项
5.1输入光纤盘号时不能重复使用同一个盘号。
5.2 对于不同光棒生产出的光纤，要更改光纤的折射率，否则对光纤长度测量的准确性会有影响，选用
1550nm波长测量光纤长度。
5.3光纤未连接时不能测量数据，容易造成仪器损坏。
6.安全和环境要求
6.1设备放置于固定位置，防冲击，防污染，以保证设备使用的安全。
6.2在常温常湿的环境下进行测量。
