塑胶加工中翘曲变形的原因及解决办法
注塑翘曲问题解决办法
注塑翘曲问题解决办法射出成形机1．料管温度太低料管温度太低时，融胶温度低，勉强以高速成形时，残余剪切应力大，又没有足够的时间将残余应力释放，容易翘曲。
提高料温，翘曲减少。
料温的设定可以参考材料厂商的建议。
料管分后、中、前、喷嘴四区，从后往前的料温设定应逐步提高，每往前一区，增高6C。
若有必要，有时，将喷嘴区或前区的料温设定的和中区的一样。
CAE（如C-MOLD）模拟可以验证不同料温的适切性。
2．喷嘴温度太低塑料在料管内吸收加热带释放的热量以及螺杆转动引起塑料分子相对运动产生的磨擦热，温度逐渐升高。
料管中的最后一个加热区为喷嘴，融胶到此应该达到理想的料温，但须适度加热，以保持最挂状态。
如果喷嘴温度设定得不够高，因喷嘴和模具接触带走的热太多，料温就会降下来，勉强以高速成形时，残余剪切应力大，又没有足够的时间将残余应力释放，容易翘曲。
一般将喷嘴区温度设定得比前区温度高6C。
CAE（如C-MOLD）模拟可以验证不同喷嘴温度的适切性。
3．融胶温度太低或/和射出压力太高融胶温度和射出压力是塑胶成形过程中对翘曲影响较大的两个参数。
融胶温度太低或/和射压太高会产生高的残余应力，容易翘曲。
若要减少翘曲，融胶温度要在可用范围内调到最高，射出压力要在可行范围内调到最低。
CAE（如C-MOLD）模拟，可以帮助找出融胶温度和射出压力的最佳组合。
4．保压压力或保压时间不当保压压力太高，不仅因补充料流动而冷凝入塑胶的残余剪切应力高，而且塑胶的压应力也高，容易翘曲。
保压压力太低，浇口附近发生回流，不仅产生因流动而冷凝入塑胶的残余剪切应力，而且由于制品中央体积收缩率大（低压故），外围体积收缩率小，因内外体积收缩率差异大而产生的残余张、压应力大，容易翘曲。
螺杆推到底后，螺杆至少停留2秒，以保持缓充。
保压时间太短，螺杆松退时浇口附近发生回流，残余应力大，容易翘曲。
保压压力要适中，保压时间要延长到浇口凝固为止。
CAE（如C-MOLD）的输出中包含了凝固层比剪切应力，体积收缩率。
塑胶件翘曲变形,预防和解决的结构化思路

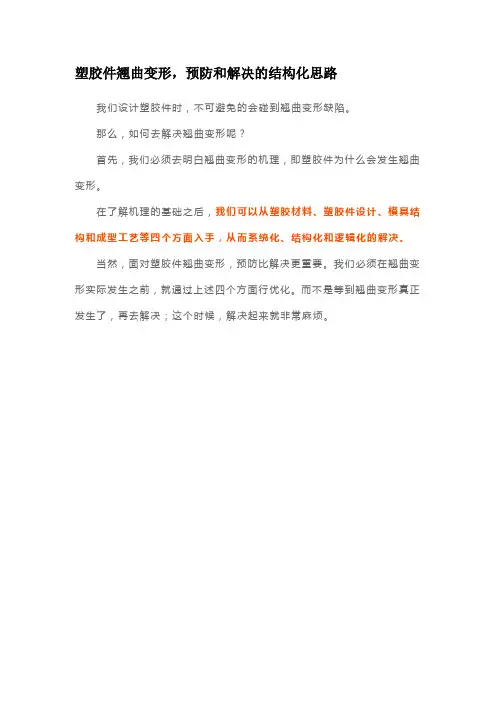

塑胶件翘曲变形，预防和解决的结构化思路我们设计塑胶件时，不可避免的会碰到翘曲变形缺陷。
那么，如何去解决翘曲变形呢？首先，我们必须去明白翘曲变形的机理，即塑胶件为什么会发生翘曲变形。
在了解机理的基础之后，我们可以从塑胶材料、塑胶件设计、模具结构和成型工艺等四个方面入手，从而系统化、结构化和逻辑化的解决。
当然，面对塑胶件翘曲变形，预防比解决更重要。
我们必须在翘曲变形实际发生之前，就通过上述四个方面行优化。
而不是等到翘曲变形真正发生了，再去解决；这个时候，解决起来就非常麻烦。
—1—翘曲变形随处可见塑胶件翘曲变形，是在塑胶件最容易发生的缺陷之一，在任何产品上都有可能会发生；同时，也是最难以解决的缺陷之一。
▲塑胶件翘曲变形--千姿百态严重的翘曲变形会影响产品的装配，甚至会影响产品的功能、性能和可靠性。
▲翘曲造成外观间隙不一致，严重影响产品美观▲翘曲造成洗衣机抓手与玻璃盖板粘接不牢固▲翘曲影响装配质量，降低产品强度及性能，具有潜在失效风险▲滚筒洗衣机前桶产品头部翘曲变形导致密封圈和不锈钢内桶间隙太小，密封圈和塑胶件发生翘曲变形的根本原因就是在于塑料的收缩不均匀。
▲CAE软件中模拟收缩不均匀如果塑胶件在注塑成型过程中在各个方向都均匀收缩，那么塑胶件尺寸会同时变小，但是会保持正确的形状，不会发生翘曲变形。
然而，如果在任意一个方向上的收缩与其它方向不一致，这就会导致内应力，当内应力超过塑胶件本身的强度时，塑胶件就会在顶出后发生翘曲变形。
▲左侧为收缩不均匀导致的内应力右侧为强度3.2 什么是收缩在了解收缩不均匀之前，我们需要了解塑胶材料的收缩。
为此，需要从塑胶材料分子结构入手来，看看塑胶材料在熔化和冷却过程中的发生的各种变化。
对于大多数的塑胶材料来说，熔化和冷却过程中的特性依赖于塑胶材料的类型以及是否添加了填充剂或玻纤。
1. 无定形塑料无定形塑料是指分子相互排列不呈晶体结构而呈无序状态的塑料。
常见的无定型塑料包括ABS、PC、PMMA和PPO等。
塑胶加工中翘曲变形的原因及解决办法
一. 翘曲变形是指注塑制品的形状偏离了模具型腔的形状，它是塑料制品常见的缺陷之一。
出现翘曲变形的原因很多，单靠工艺参数解决往往力不从心。
结合相关资料和实际工作经验，下面对影响注塑制品翘曲变形的因素作简要分析。
二、模具的结构对注塑制品翘曲变形的影响。
在模具方面，影响塑件变形的因素主要有浇注系统、冷却系统与顶出系统等。
1．浇注系统注塑模具浇口的位置、形式和浇口的数量将影响塑料在模具型腔内的填充状态，从而导致塑件产生变形。
流动距离越长，由冻结层与中心流动层之间流动和补缩引起的内应力越大；反之，流动距离越短，从浇口到制件流动末端的流动时间越短，充模时冻结层厚度减薄，内应力降低，翘曲变形也会因此大为减少。
一些平板形塑件，如果只使用一个中心浇口，因直径方向上的收缩率大于圆周方向上的收缩率，成型后的塑件会产生扭曲变形；若改用多个点浇口或薄膜型浇口，则可有效地防止翘曲变形。
当采用点浇口进行成型时，同样由于塑料收缩的异向性，浇口的位置、数量都对塑件的变形程度有很大的影响。
另外，多浇口的使用还能使塑料的流动比（L/t）缩短，从而使模腔内熔体密度更趋均匀，收缩更均匀。
同时，整个塑件能在较小的注塑压力下充满。
而较小的注射压力可减少塑料的分子取向倾向，降低其2.冷却系统在注射过程中，塑件冷却速度的不均匀也将形成塑件收缩的不均匀，这种收缩差别导致弯曲力矩的产生而使塑件发生翘曲。
如果在注射成型平板形塑件（如手机电池壳）时所用的模具型腔、型芯的温度相差过大，由于贴近冷模腔面的熔体很快冷却下来，而贴近热模腔面的料层则会继续收缩，收缩的不均匀将使塑件翘曲。
因此，注塑模的冷却应当注意型腔、型芯的温度趋于平衡，两者的温差不能太大（此时可考虑使用两个模温机）. 除了考虑塑件内外表的温度趋于平衡外，还应考虑塑件各侧的温度一致，即模具冷却时要尽量保持型腔、型芯各处温度均匀一致，使塑件各处的冷却速度均衡，从而使各处的收缩更趋均匀，有效地防止变形的产生。
塑胶加工中翘曲变形的原因及解决办法
注塑质量经验总结本文来自：6sigma品质网 作者：peakdongfeng 点击1054次原文：/viewthread.php?tid=1991301. 刚开机时产品跑披锋，生产一段时间后产品缺胶的原因及解决方案。
刚开机时注塑机料管内的熔胶由于加热时间长，熔胶粘度低，流动性好，产品易跑披锋，生产一段时间后由于熔胶不断把热量带走，造成熔胶不足，粘度大，流动性差，使产品缺胶。
在生产一段时间后，逐渐提高料管温度来解决。
2. 在生产过程中，产品缺胶，有时增大射胶压力和速度都无效，为什么？解决方法？是因为生产中熔胶不断把热量带走，造成熔胶不足，胶粘度大，流动性差，使产品缺胶。
提高料管温度来解决。
3. 产品椭圆的原因及解决方法。
产品椭圆是由于入胶不均匀，造成产品四周压力不匀，使产品椭圆，采用三点入胶，使产品入胶均匀。
4. 精密产品对模具的要求。
要求模具材料刚性好，弹变形小，热涨性系数小。
5. 产品耐酸试验的目的产品耐酸试验是为了检测产品内应力，和内应力着力点位置，以便消除产品内应力。
6. 产品中金属镶件受力易开裂的原因及解决方法。
产品中放镶件，在啤塑时由于热熔胶遇到冷镶件，会形成内应力，使产品强度下降，易开裂。
在生产时，对镶件进行预热处理。
7. 模具排气点的合理性与选择方法。
模具排气点不合理，非但起不到排气效果，反而会造成产品变形或尺寸变化，所以模具排气点要合理。
选择模具排气点，应在产品最后走满胶的地方和产品困气烧的地方开排气。
8. 产品易脆裂的原因及解决方法。
产品易脆裂是产品使用水口料和次料太多造成产品易脆裂，或是料在料管内停留时间过长，造成胶料老化，使产品易脆裂。
增加新料的比例，减少水口料回收使用次数，一般不能超过三次，避免胶料在料管内长时间停留。
9. 加玻纤产品易出现泛纤的原因及解决方法是由于熔胶温度低或模具温度低，射胶压力不足，造成玻纤在胶内不能与塑胶很好的结合，使纤泛出。
加高熔胶温度，模具温度，增大射胶压力。
翘曲变形原因

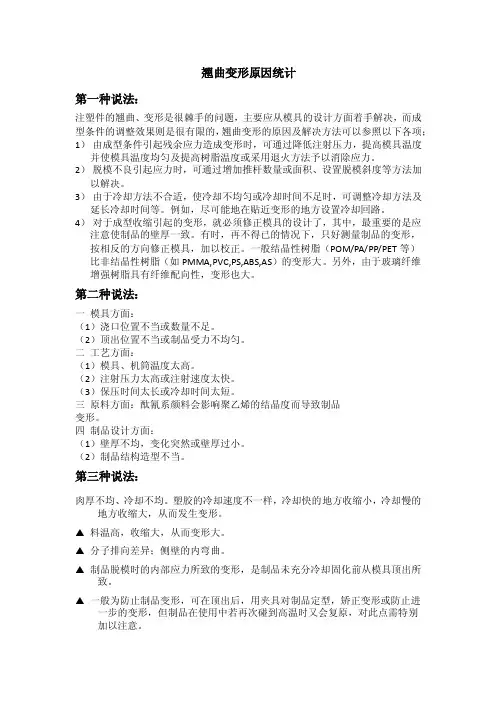

翘曲变形原因统计第一种说法：注塑件的翘曲、变形是很棘手的问题，主要应从模具的设计方面着手解决，而成型条件的调整效果则是很有限的，翘曲变形的原因及解决方法可以参照以下各项；1）由成型条件引起残余应力造成变形时，可通过降低注射压力，提高模具温度并使模具温度均匀及提高树脂温度或采用退火方法予以消除应力。
2）脱模不良引起应力时，可通过增加推杆数量或面积、设置脱模斜度等方法加以解决。
3）由于冷却方法不合适，使冷却不均匀或冷却时间不足时，可调整冷却方法及延长冷却时间等。
例如，尽可能地在贴近变形的地方设置冷却回路。
4）对于成型收缩引起的变形，就必须修正模具的设计了，其中，最重要的是应注意使制品的壁厚一致。
有时，再不得已的情况下，只好测量制品的变形，按相反的方向修正模具，加以校正。
一般结晶性树脂（POM/PA/PP/PET等）比非结晶性树脂（如PMMA,PVC,PS,ABS,AS）的变形大。
另外，由于玻璃纤维增强树脂具有纤维配向性，变形也大。
第二种说法：一模具方面：（1）浇口位置不当或数量不足。
（2）顶出位置不当或制品受力不均匀。
二工艺方面：（1）模具、机筒温度太高。
（2）注射压力太高或注射速度太快。
（3）保压时间太长或冷却时间太短。
三原料方面：酞氰系颜料会影响聚乙烯的结晶度而导致制品变形。
四制品设计方面：（1）壁厚不均，变化突然或壁厚过小。
（2）制品结构造型不当。
第三种说法：肉厚不均、冷却不均。
塑胶的冷却速度不一样，冷却快的地方收缩小，冷却慢的地方收缩大，从而发生变形。
☐料温高，收缩大，从而变形大。
☐分子排向差异；侧壁的内弯曲。
☐制品脱模时的内部应力所致的变形，是制品未充分冷却固化前从模具顶出所致。
☐一般为防止制品变形，可在顶出后，用夹具对制品定型，矫正变形或防止进一步的变形，但制品在使用中若再次碰到高温时又会复原，对此点需特别加以注意。
第四种说法：如果制件的收缩均匀，那么成型件不会发生变形或翘曲，只是单纯地变小了。
塑胶模具注塑制品翘曲与扭曲现象的原因及解决方案模

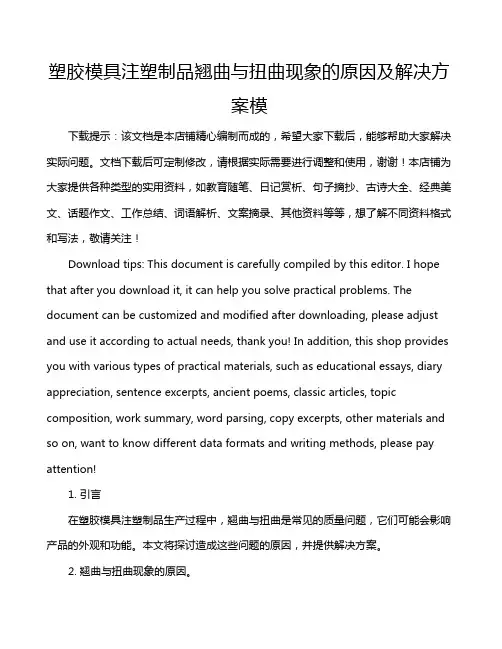

塑胶模具注塑制品翘曲与扭曲现象的原因及解决方案模下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言在塑胶模具注塑制品生产过程中，翘曲与扭曲是常见的质量问题，它们可能会影响产品的外观和功能。
翘曲及处理
翘曲是指注塑制品的形状偏离了模具型腔的形状，它是塑料制品常见的缺陷之一。
随着塑料工业的发展，人们对塑料制品的外观和使用性能要求越来越高，翘曲变形程度作为评定产品质量的重要指标之一也越来越多地受到模具设计者的关注与重视。
模具设计者希望在设计阶段预测出塑料件可能产生翘曲的原因，以便加以优化设计，从而提高注塑生产的效率和质量，缩短模具设计周期，降低成本。
一．模具的结构对注塑制品翘曲变形的影响1．浇注系统的设计注塑模具浇口的位置、形式和浇口的数量将影响塑料在模具型腔内的填充状态，从而导致塑件产生变形。
流动距离越长，由冻结层与中心流动层之间流动和补缩引起的内应力越大；反之，流动距离越短，从浇口到制件流动末端的流动时间越短，充模时冻结层厚度减薄，内应力降低，翘曲变形也会因此大为减少。
大型平板形塑件，如果只使用一个中心浇口或一个侧浇口，因直径方向上的收缩率大于圆周方向上的收缩率，成型后的塑件会产生扭曲变形；若改用多个点浇口或薄膜型浇口，则可有效地防止翘曲变形。
当采用点浇进行成型时，同样由于塑料收缩的异向性，浇口的位置、数量都对塑件的变形程度有很大的影响;实验表明，浇口位置具很重要，但并非浇口数目越多越好。
另外，多浇口的使用还能使塑料的流动比（L／t）缩短，从而使模腔内物料密度更趋均匀，收缩更均匀。
同时，整个塑件能在较小的注塑压力下充满。
而较小的注射压力可减少塑料的分子取向倾向，降低其内应力，因而可减少塑件的变形。
2．冷却系统的设计在注射过程中，塑件冷却速度的不均匀也将形成塑件收缩的不均匀，这种收缩差别导致弯曲力矩的产生而使塑件发生翘曲。
如果在注射成型平板形塑件时所用的模具型腔、型芯的温度相差过大，由于贴近冷模腔面的熔体很快冷却下来，而贴近热模腔面的料层则会继续收缩，收缩的不均匀将使塑件翘曲。
因此，注塑模的冷却应当注意型腔、型芯的温度趋于平衡，两者的温差不能太大。
除了考虑塑件内外表面的温度趋于平衡外，还应考虑塑件各侧的温度一致，即模具冷却时要尽量保持型腔、型芯各处温度均匀一致，使塑件各处的冷却速度均衡，从而使各处的收缩更趋均匀，有效地防止变形的产生。
塑料翘曲变形的原因
塑料翘曲变形的原因塑料翘曲变形是指在塑料制品或零部件使用过程中发生的一种普遍问题。
它是由于塑料受到外部力的作用而发生形状变化或失去原先的平整、稳定状态。
塑料翘曲变形可能会对产品的性能、使用寿命和美观度产生重大影响。
本文将深入探讨塑料翘曲变形的原因，并提供一些解决方法。
为了更好地理解塑料翘曲变形的原因，我们首先需要了解塑料的特性。
塑料是一种聚合物材料，具有较低的强度和刚度。
塑料制品在受到外力作用时容易发生形变。
塑料翘曲变形主要由以下几个方面的因素引起：1. 温度变化：塑料在高温下会软化变形，而在低温下则会变脆。
当塑料制品暴露在温度变化较大的环境中时，温度的影响会导致塑料发生翘曲变形。
2. 力的作用：塑料制品往往需要承受外力的作用，例如重物的压迫、挤压或拉伸等。
如果外力过大或不均匀地作用于塑料制品上，就会引起塑料翘曲变形。
3. 制造缺陷：在塑料制品的制造过程中，可能会存在一些缺陷，例如气泡、疏松区域或不均匀的厚度等。
这些制造缺陷会导致塑料制品在使用过程中容易发生翘曲变形。
4. 冷却不均匀：在塑料制品的加工过程中，冷却是一个重要的环节。
如果冷却不均匀或过快，就会导致塑料材料产生内部应力，从而引起翘曲变形。
那么，如何解决塑料翘曲变形问题呢？以下是一些建议：1. 选择合适的塑料材料：不同的塑料材料具有不同的特性，如强度、刚度和耐温性等。
在设计和选择塑料制品时，需要考虑到使用环境的要求，并选择合适的塑料材料来减少翘曲变形的可能性。
2. 改善制造工艺：优化塑料制品的制造工艺，确保塑料材料均匀冷却和充分固化。
这有助于减少内部应力和制造缺陷，从而降低翘曲变形的风险。
3. 增加支撑结构：对于长而细的塑料制品，在设计时可以增加合适的支撑结构，以增强整体的强度和稳定性，减少翘曲变形的可能性。
4. 控制使用环境：在使用塑料制品时，需要控制使用环境的温度和湿度。
避免过高或过低的温度对塑料造成不利影响，同时注意湿度对塑料的吸湿性。
翘曲及处理
翘曲是指注塑制品的形状偏离了模具型腔的形状，它是塑料制品常见的缺陷之一.随着塑料工业的发展，人们对塑料制品的外观和使用性能要求越来越高,翘曲变形程度作为评定产品质量的重要指标之一也越来越多地受到模具设计者的关注与重视。
模具设计者希望在设计阶段预测出塑料件可能产生翘曲的原因，以便加以优化设计，从而提高注塑生产的效率和质量,缩短模具设计周期，降低成本.一．模具的结构对注塑制品翘曲变形的影响.1．浇注系统的设计注塑模具浇口的位置、形式和浇口的数量将影响塑料在模具型腔内的填充状态，从而导致塑件产生变形。
流动距离越长,由冻结层与中心流动层之间流动和补缩引起的内应力越大；反之，流动距离越短，从浇口到制件流动末端的流动时间越短，充模时冻结层厚度减薄,内应力降低，翘曲变形也会因此大为减少。
大型平板形塑件,如果只使用一个中心浇口或一个侧浇口，因直径方向上的收缩率大于圆周方向上的收缩率，成型后的塑件会产生扭曲变形；若改用多个点浇口或薄膜型浇口，则可有效地防止翘曲变形。
当采用点浇进行成型时,同样由于塑料收缩的异向性，浇口的位置、数量都对塑件的变形程度有很大的影响；实验表明，浇口位置具很重要,但并非浇口数目越多越好。
另外，多浇口的使用还能使塑料的流动比（L／t)缩短,从而使模腔内物料密度更趋均匀,收缩更均匀。
同时，整个塑件能在较小的注塑压力下充满。
而较小的注射压力可减少塑料的分子取向倾向，降低其内应力，因而可减少塑件的变形。
2．冷却系统的设计在注射过程中,塑件冷却速度的不均匀也将形成塑件收缩的不均匀,这种收缩差别导致弯曲力矩的产生而使塑件发生翘曲。
如果在注射成型平板形塑件时所用的模具型腔、型芯的温度相差过大，由于贴近冷模腔面的熔体很快冷却下来，而贴近热模腔面的料层则会继续收缩，收缩的不均匀将使塑件翘曲。
因此，注塑模的冷却应当注意型腔、型芯的温度趋于平衡,两者的温差不能太大。
除了考虑塑件内外表面的温度趋于平衡外，还应考虑塑件各侧的温度一致,即模具冷却时要尽量保持型腔、型芯各处温度均匀一致，使塑件各处的冷却速度均衡，从而使各处的收缩更趋均匀,有效地防止变形的产生。
翘曲变形
变形的调试心得1、首先是温度问题，按照我们常规理解的，变形会往温度高的方向变，但是事实却不一定如此，这与产品的近胶口有很大的关系，如果是胶口在产品中间的话，平板产品一般会完前模变形，这时通过增加后模模具的温度，产品的变形量会减小很多！如果胶口是在边上的话，变形那就不同了！2、二次压使用高大会导致变形量加大，所以建议尽量使用一次压，将转换位置减小，保压速度加快！二次压就能减到最小，但是这样如果锁模力不够的话，批锋会比较严重的哦！所以说，在新模调试的时候要尽量想办法去控制变形量，最好是从模具温度以及参数上去想办法！（这当然是建立在模具结构不能改变的基础上来说的）塑料射出成形先天上就会发生收缩，因为从制程温度降到室温，会造成聚合物的密度变化，造成收缩。
整个塑件和剖面的收缩差异会造成内部残留应力，其效应与外力完全相同。
在射出成形时假如残留应力高于塑件结构的强度，塑件就会于脱模后翘曲，或是受外力而产生破裂。
7-1 残留应力残留应力(residual stress)是塑件成形时，熔胶流动所引发(flow-induced)或者热效应所引发(thermal-induced)，而且冻结在塑件内的应力。
假如残留应力高过于塑件的结构强度，塑件可能在射出时翘曲，或者稍后承受负荷而破裂。
残留应力是塑件收缩和翘曲的主因，可以减低充填模穴造成之剪应力的良好成形条件与设计，可以降低熔胶流动所引发的残留应力。
同样地，充足的保压和均匀的冷却可以降低热效应引发的残留应力。
对于添加纤维的材料而言，提升均匀机械性质的成形条件可以降低热效应所引发的残留应力。
7-1-1 熔胶流动引发的残留应力在无应力下，长链高分子聚合物处在高于熔点温度呈现任意卷曲的平衡状态。
于成形程中，高分子被剪切与拉伸，分子链沿着流动方向配向。
假如分子链在完全松弛平衡之前就凝固，分子链配向性就冻结在塑件内，这种应力冻结状态称为流动引发的残留应力，其于流动方向和垂直于流动方向会造成不均匀的机械性质和收缩。
塑料制品的翘曲变形的原因分析和解决方法图文稿
塑料制品的翘曲变形的原因分析和解决方法集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）塑料制品的翘曲变形的原因分析和解决方法一、前言翘曲变形是指注塑制品的形状偏离了模具型腔的形状，它是塑料制品常见的缺陷之一。
出现翘曲变形的原因很多，单靠工艺参数解决往往力不从心。
结合相关资料和实际工作经验，下面对影响注塑制品翘曲变形的因素作简要分析。
二、模具的结构对注塑制品翘曲变形的影响。
在模具方面，影响塑件变形的因素主要有浇注系统、冷却系统与顶出系统等。
1．浇注系统注塑模具浇口的位置、形式和浇口的数量将影响塑料在模具型腔内的填充状态，从而导致塑件产生变形。
流动距离越长，由冻结层与中心流动层之间流动和补缩引起的内应力越大；反之，流动距离越短，从浇口到制件流动末端的流动时间越短，充模时冻结层厚度减薄，内应力降低，翘曲变形也会因此大为减少。
一些平板形塑件，如果只使用一个中心浇口，因直径方向上的收缩率大于圆周方向上的收缩率，成型后的塑件会产生扭曲变形；若改用多个点浇口或薄膜型浇口，则可有效地防止翘曲变形。
当采用点浇口进行成型时，同样由于塑料收缩的异向性，浇口的位置、数量都对塑件的变形程度有很大的影响。
另外，多浇口的使用还能使塑料的流动比（L/t）缩短，从而使模腔内熔体密度更趋均匀，收缩更均匀。
同时，整个塑件能在较小的注塑压力下充满。
而较小的注射压力可减少塑料的分子取向倾向，降低其内应力，因而可减少塑件的变形。
2. 冷却系统在注射过程中，塑件冷却速度的不均匀也将形成塑件收缩的不均匀，这种收缩差别导致弯曲力矩的产生而使塑件发生翘曲。
如果在注射成型平板形塑件（如手机电池壳）时所用的模具型腔、型芯的温度相差过大，由于贴近冷模腔面的熔体很快冷却下来，而贴近热模腔面的料层则会继续收缩，收缩的不均匀将使塑件翘曲。
因此，注塑模的冷却应当注意型腔、型芯的温度趋于平衡，两者的温差不能太大（此时可考虑使用两个模温机）。
翘曲变形原因
翘曲变形原因统计第一种说法：注塑件的翘曲、变形是很棘手的问题，主要应从模具的设计方面着手解决，而成型条件的调整效果则是很有限的，翘曲变形的原因及解决方法可以参照以下各项；1）由成型条件引起残余应力造成变形时，可通过降低注射压力，提高模具温度并使模具温度均匀及提高树脂温度或采用退火方法予以消除应力。
2）脱模不良引起应力时，可通过增加推杆数量或面积、设置脱模斜度等方法加以解决。
3）由于冷却方法不合适，使冷却不均匀或冷却时间不足时，可调整冷却方法及延长冷却时间等。
例如，尽可能地在贴近变形的地方设置冷却回路。
4）对于成型收缩引起的变形，就必须修正模具的设计了，其中，最重要的是应注意使制品的壁厚一致。
有时，再不得已的情况下，只好测量制品的变形，按相反的方向修正模具，加以校正。
一般结晶性树脂（POM/PA/PP/PET等）比非结晶性树脂（如PMMA,PVC,PS,ABS,AS）的变形大。
另外，由于玻璃纤维增强树脂具有纤维配向性，变形也大。
第二种说法：一模具方面：（1）浇口位置不当或数量不足。
（2）顶出位置不当或制品受力不均匀。
二工艺方面：（1）模具、机筒温度太高。
（2）注射压力太高或注射速度太快。
（3）保压时间太长或冷却时间太短。
三原料方面：酞氰系颜料会影响聚乙烯的结晶度而导致制品变形。
四制品设计方面：（1）壁厚不均，变化突然或壁厚过小。
（2）制品结构造型不当。
第三种说法：肉厚不均、冷却不均。
塑胶的冷却速度不一样，冷却快的地方收缩小，冷却慢的地方收缩大，从而发生变形。
☐料温高，收缩大，从而变形大。
☐分子排向差异；侧壁的内弯曲。
☐制品脱模时的内部应力所致的变形，是制品未充分冷却固化前从模具顶出所致。
☐一般为防止制品变形，可在顶出后，用夹具对制品定型，矫正变形或防止进一步的变形，但制品在使用中若再次碰到高温时又会复原，对此点需特别加以注意。
第四种说法：如果制件的收缩均匀，那么成型件不会发生变形或翘曲，只是单纯地变小了。
塑胶制品翘曲原因及解决对策
塑膠製品翹曲原因及解決對策一、前言：塑件成型後尺寸的歪扭即稱爲翹曲(warpage)，它直接與塑膠的收縮有關，亦即塑件的收縮增大時愈容易發生翹曲。
同時，塑件內若有異方向性質(anisotropic properties)，例如某些充填物，也會助長翹曲現象。
此篇文章討論的目的是希望設計師及成型師在遭遇到因不均勻收縮引起翹曲的問題時，提供一些解決的對策。
二、成品設計(part design)因成品設計所引起的翹曲最令人棘手，因爲此時幾乎無法利用射出條件的控制來克服，所以在設計成品時即須預防翹曲。
因爲收縮(shrinkage)與塑件肉厚(wall thickness)成正比例的關係，所以肉厚也與翹曲有關聯，也就是說肉厚必須均一才能提供均一的收縮，同一塑件肉厚不均必會導致翹曲[經應力釋放(stress-relief)]或成型應力(molded-in stress)。
下面為一些因肉厚不均勻導致成品翹曲的例子。
例1：例2：塑件有肋(rib)及boss時，由於模具中的熱傳狀況改變也會影響成品的幾何形狀。
三、模具設計(mold design)在模具設計中，對於結晶性塑件，其與翹曲最有關聯性的乃是澆口(gate)位置。
其因素有幾種，包括塑膠本身的高收縮和異方向性等，後者乃是說塑膠流向方向(flow direction)與其垂直方向兩者之收縮程度不一樣。
對於普通無充填料的結晶性塑膠，流動方向有較大的收縮，而垂直方向只有前者的70%-98%(依澆口尺寸及肉厚而定)，肉厚愈薄差距愈小。
另外，有加入玻璃纖維(glass fiber)的強化塑膠與前述剛好相反，流動方向的收縮較其垂直方向小，這是由於纖維在流動方向的排列方位(orientation)所致，至於說兩者收縮相差多少，相當難以指出(依肉厚、澆口尺寸、纖維長度等)，一般平均差距50%左右(流動方向較小)，最好向塑膠供應商詢問以決定適當的收縮率。
從上面所討論的異方向性及因澆口位置而引起的排列方位問題來看，即使完美的成品也會受這些因素影響而發生翹曲，例4&例5為普通的塑件，若是強化塑件剛好相反。
塑料翘曲变形分析及解决方案
影响注塑制品翘曲变形的因素很多，根据现代塑料制品翘曲理论，分为四大类，包括塑料材料、制品形状、模具结构和成型工艺条件。
首先是塑料材料及添加剂。
塑料取向能力和结晶性能显著影响翘曲变形，取向材料比未取向材料更容易翘曲，结晶型聚合物翘曲变形倾向比无定型聚合物的要大，如果聚合物中有添加剂(如色料)，则会加大注塑制品翘曲变形程度。
其次，塑料制品形状尺寸也能影响翘曲变形。
产品形状、壁厚、加强筋、表面装饰性浮雕等，能影响充模性能、冷却效果，导致制品取向、内应力、收缩等分布不均匀，翘曲变形也就无法避免。
另外，模具结构对翘曲变形很有影响。
浇注系统及冷却系统设置、排气性能好坏、模具顶出机构设计等都能影响制品取向与收缩，从而显著影响制品出模后的翘曲变形。
最后一个能显著影响翘曲的因素是工艺条件。
注塑熔体塑化质量、熔体温度、注塑压力、保压压力、保压时间、模具温度等许多工艺参数都影响制品翘曲变形。
对于这些影响因素，设计人员很难予以全面考虑，因此，有必要对翘曲变形进行数值模拟，预测制件变形大小，以指导实际生产过程。
自20世纪中叶以来，塑料流变学、材料学、数值计算方法和计算机技术的突飞猛进为塑料模CAE技术发展创造了有力条件。
塑料模CAE研究经历了从初级到高级、从简单到复杂、从理论研究到实际应用的发展历程。
流动过程的研究早在五十年代开始，至八十年代已经发展到实用化程度保压过程和冷却过程研究比流动过程研究要晚十年，直到九十年代才开始研制实用化软件，而纤维定向至今仍然集中于理论研究残余应力研究从七十年代开始，现正向实用化方向努力。
相比之下，翘曲变形的研究工作远不及流动、保压、冷却、应力等模拟研究那么早，而且进展较慢。
导致这种现象的原因有很多方面:(1)翘曲变形模拟与注塑流动、保压、冷却等阶段的研究发展状况有关。
只有在完成了流动、保压、冷却及应力分析的基础上，才可能进行翘曲变形的数值模拟研究。
(2)与注塑其他阶段不同，导致制品翘曲变形的因素太多，包括塑料材料、制品和模具结构、注塑成型工艺参数等，到目前为止，注塑成型翘曲变形机制仍然存有争议，有待进一步的深入研究。
塑胶件翘曲变形,预防和解决的结构逻辑思路
塑胶件翘曲变形：预防和解决的结构逻辑思路一、引言在塑胶件的生产过程中，翘曲变形是一个常见的问题。
这种变形可能影响产品的外观，降低其性能，甚至导致其不合格。
本文将针对塑胶件翘曲变形的预防和解决，从结构设计优化、材料选择与优化、模具设计改善、加工工艺改善、后续处理工艺改善、结构逻辑理论分析以及模拟分析应用等方面进行深入探讨。
二、结构设计优化结构设计是预防和解决塑胶件翘曲变形的关键因素。
优化设计应着重于提高塑胶件的刚度和稳定性。
在设计中，可以考虑以下几点：1. 增加加强筋：通过合理设计加强筋，可以提高塑胶件的刚度和稳定性，防止翘曲变形。
2. 避免锐角：锐角处容易产生应力集中，容易导致塑胶件变形。
因此，在设计时，应尽可能避免使用锐角。
3. 增加支撑：对于大尺寸或薄壁塑胶件，可以通过增加支撑结构来提高其刚度，防止翘曲变形。
三、材料选择与优化选择合适的材料对于防止和解决塑胶件翘曲变形也非常重要。
在选择材料时，需要考虑其机械性能、热性能以及加工性能。
例如，高强度、高刚度的材料可以更好地抵抗翘曲变形。
同时，通过优化材料配方，也可以改善材料的加工性能，减少翘曲变形的发生。
四、模具设计改善模具设计对塑胶件的翘曲变形也有重要影响。
在模具设计时，可以考虑以下几点：1. 平衡浇口：通过合理设计浇口位置，实现浇口平衡，可以减少因浇口不均而产生的翘曲变形。
2. 模具温度控制：合理控制模具温度，可以改善塑胶件的成型质量，减少翘曲变形的发生。
3. 排气设计：合理设计排气口，可以避免因排气不良而产生的气鼓和翘曲变形。
五、加工工艺改善加工工艺对塑胶件的翘曲变形也有重要影响。
通过改善加工工艺，可以减少翘曲变形的发生。
例如，适当调整注射速度和压力，可以改善塑胶件的成型质量。
此外，合理安排加工顺序和冷却时间，也可以有效控制翘曲变形。
六、后续处理工艺改善后续处理工艺也是防止和解决塑胶件翘曲变形的重要环节。
例如，通过热处理可以有效消除应力集中，防止翘曲变形。
塑料件翘曲原因和解决方案
引起产品翘曲变形
当出现角落效应时，应加强角落处的冷却，常用挡 板或喷泉等冷却装置，来加快角落处热量的散发。
DESIGN SOLUTIONS
案例7:减小角落效应引起的翘曲变形
该产品为汽车电器上的一个盖子。主要问题是翘曲 变形量较大。
产品尺寸： 114.0×20.51×37.81mm 基本壁厚：2.5mm
DESIGN SOLUTIONS
原始方案
0.1mm 0.1mm
中间三点潜伏式进浇
X向最大变形：0.1mm
DESIGN SOLUTIONS
原始方案
0.1mm 0.4mm
0.44mm
Y向最大变形：0.44mm
Z向最大变形：0.4mm
DESIGN SOLUTIONS
优化方案
外圈四点潜伏式进浇
DESIGN SOLUTIONS
运用Moldflow软件，可以准确的找到引起翘曲的原因，并进行优化 设计，从而给出解决方案，降低产品翘曲变形，以达到产品设计要求。 Moldflow将产品的翘曲变形归纳为四个主要因素： 1、 冷却不均匀：冷却水路设计不合理，使产品不能在最短的时间内获得 均匀的冷却。 2、 收缩不均匀：产品各处收缩不一致，会引起翘曲变形。 3、 纤维取向不均匀（含纤维材料）：当纤维取向不均匀引起产品大的翘 曲变形。 4、 角落效应：深盒状产品，由于角落处热量集中，收缩较大，带来弯曲 变形。
DESIGN SOLUTIONS
原始方案
流道和冷却系统 成型工艺参数
Filling :
Mold temperature : Melt temperature : Injection time : Total volume : 70.00 deg.C 290.00 deg.C 0.15 s 21.28 cm^3
注塑制品龟裂、翘曲变形等4种缺陷如何改善？
注塑制品龟裂、翘曲变形等4种缺陷如何改善？一、龟裂是塑料制品较常见的一种缺陷，产生的主要原因是由于应力变形所致。
主要有残余应力、外部应力和外部环境所产生的应力变形。
残余应力残余应力引起的龟裂主要由于以下三种情况，即充填过剩、脱模推出和金属镶嵌件造成的。
其解决方法主要可在以下几方面入手：充填过剩：①由于直浇口压力损失最小，所以，如果龟裂主要产生在直浇口附近，可考虑改用多点分布点浇口、侧浇口及柄形浇口方式。
②在保证树脂不分解、不劣化的前提下，适当提高树脂塑化温度可以降低熔融粘度，提高流动性，同时也可以降低注射压力，以减小应力。
③一般情况下，模温较低时容易产生应力，应适当提高温度。
但当注射速度较高时，即使模温低一些，也可减低应力的产生。
④注射和保压时间过长也会产生应力，将其适当缩短或进行多次保压切换效果较好。
⑤非结晶性树脂，如AS树脂、ABS树脂、PMMA树脂等较结晶性树脂如聚乙烯、聚甲醛等容易产生残余应力，应予以注意。
脱模推出：脱模推出时，由于脱模斜度小、模具型腔及凸模粗糙，使推出力过大，产生应力，有时甚至在推出杆周围产生白化或破裂现象。
只要仔细观察龟裂产生的位置，即可确定原因。
金属镶嵌件：在注射成型的同时嵌入金属件时，最容易产生应力，而且容易在经过一段时间后才产生龟裂，危害极大。
这主要是由于金属和树脂的热膨胀系数相差悬殊产生应力，而且随着时间的推移，应力超过逐渐劣化的树脂材料的强度而产生裂纹。
通用型聚苯乙烯基本上不适于加镶嵌件，而镶嵌件对尼龙的影响最小。
由于玻璃纤维增强树脂材料的热膨胀系数较小，比较适合嵌入件。
另外，成型前对金属嵌件进行预热，也具有较好的效果。
外部应力这里的外部应力，主要是因设计不合理而造成应力集中，特别是在尖角处更需注意。
外部环境化学药品、吸潮引起的水降解，以及再生料的过多使用都会使物性劣化，产生龟裂。
二、充填不足充填不足的主要原因有以下几个方面：树脂容量不足、型腔内加压不足、树脂流动性不足、排气效果不好。
翘曲及处理
翘曲是指注塑制品的形状偏离了模具型腔的形状，它是塑料制品常见的缺陷之一。
随着塑料工业的开展，人们对塑料制品的外观和使用性能要求越来越高，翘曲变形程度作为评定产品质量的重要指标之一也越来越多地受到模具设计者的关注与重视。
模具设计者希望在设计阶段预测出塑料件可能产生翘曲的原因，以便加以优化设计，从而提高注塑生产的效率和质量，缩短模具设计周期，降低本钱。
一．模具的构造对注塑制品翘曲变形的影响1．浇注系统的设计注塑模具浇口的位置、形式和浇口的数量将影响塑料在模具型腔内的填充状态，从而导致塑件产生变形。
流动距离越长，由冻结层与中心流动层之间流动和补缩引起的内应力越大；反之，流动距离越短，从浇口到制件流动末端的流动时间越短，充模时冻结层厚度减薄，内应力降低，翘曲变形也会因此大为减少。
大型平板形塑件，如果只使用一个中心浇口或一个侧浇口，因直径方向上的收缩率大于圆周方向上的收缩率，成型后的塑件会产生扭曲变形；假设改用多个点浇口或薄膜型浇口，那么可有效地防止翘曲变形。
当采用点浇进展成型时，同样由于塑料收缩的异向性，浇口的位置、数量都对塑件的变形程度有很大的影响;实验说明，浇口位置具很重要，但并非浇口数目越多越好。
另外，多浇口的使用还能使塑料的流动比〔L／t〕缩短，从而使模腔内物料密度更趋均匀，收缩更均匀。
同时，整个塑件能在较小的注塑压力下充满。
而较小的注射压力可减少塑料的分子取向倾向，降低其内应力，因而可减少塑件的变形。
2．冷却系统的设计在注射过程中，塑件冷却速度的不均匀也将形成塑件收缩的不均匀，这种收缩差异导致弯曲力矩的产生而使塑件发生翘曲。
如果在注射成型平板形塑件时所用的模具型腔、型芯的温度相差过大，由于贴近冷模腔面的熔体很快冷却下来，而贴近热模腔面的料层那么会继续收缩，收缩的不均匀将使塑件翘曲。
因此，注塑模的冷却应当注意型腔、型芯的温度趋于平衡，两者的温差不能太大。
除了考虑塑件内外外表的温度趋于平衡外，还应考虑塑件各侧的温度一致，即模具冷却时要尽量保持型腔、型芯各处温度均匀一致，使塑件各处的冷却速度均衡，从而使各处的收缩更趋均匀，有效地防止变形的产生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注塑质量经验总结本文来自：6sigma品质网 作者：peakdongfeng 点击1054次原文：/viewthread.php?tid=1991301. 刚开机时产品跑披锋，生产一段时间后产品缺胶的原因及解决方案。
刚开机时注塑机料管内的熔胶由于加热时间长，熔胶粘度低，流动性好，产品易跑披锋，生产一段时间后由于熔胶不断把热量带走，造成熔胶不足，粘度大，流动性差，使产品缺胶。
在生产一段时间后，逐渐提高料管温度来解决。
2. 在生产过程中，产品缺胶，有时增大射胶压力和速度都无效，为什么？解决方法？是因为生产中熔胶不断把热量带走，造成熔胶不足，胶粘度大，流动性差，使产品缺胶。
提高料管温度来解决。
3. 产品椭圆的原因及解决方法。
产品椭圆是由于入胶不均匀，造成产品四周压力不匀，使产品椭圆，采用三点入胶，使产品入胶均匀。
4. 精密产品对模具的要求。
要求模具材料刚性好，弹变形小，热涨性系数小。
5. 产品耐酸试验的目的产品耐酸试验是为了检测产品内应力，和内应力着力点位置，以便消除产品内应力。
6. 产品中金属镶件受力易开裂的原因及解决方法。
产品中放镶件，在啤塑时由于热熔胶遇到冷镶件，会形成内应力，使产品强度下降，易开裂。
在生产时，对镶件进行预热处理。
7. 模具排气点的合理性与选择方法。
模具排气点不合理，非但起不到排气效果，反而会造成产品变形或尺寸变化，所以模具排气点要合理。
选择模具排气点，应在产品最后走满胶的地方和产品困气烧的地方开排气。
8. 产品易脆裂的原因及解决方法。
产品易脆裂是产品使用水口料和次料太多造成产品易脆裂，或是料在料管内停留时间过长，造成胶料老化，使产品易脆裂。
增加新料的比例，减少水口料回收使用次数，一般不能超过三次，避免胶料在料管内长时间停留。
9. 加玻纤产品易出现泛纤的原因及解决方法是由于熔胶温度低或模具温度低，射胶压力不足，造成玻纤在胶内不能与塑胶很好的结合，使纤泛出。
加高熔胶温度，模具温度，增大射胶压力。
10. 进料口温度对产品的影响。
进料口温度的过高或过低，都会造成机器回料不稳定，使加料量不稳定，而影响产品的尺寸和外观。
11. 透明产品有白点的原因及解决方法。
透明产品有白点是因为产品内进入冷胶造成，或料内有灰尘造成的。
提高射嘴温度，加冷料井，原料注意保存，防止灰尘进入。
12. 什么是注塑机的射出能力？射出能力※※=射出压力（kg/cm2）×射出容积（cm3）/100013. 什么是注塑机的射出马力？射出马力PW（KW）=射出压力（kg/cm2）×射出率（cm3/sec）×9.8×100%14. 什么是注塑机的射出率？射出率V（cc/sec）=p/4×d2×gd2：：料管直径g：料的密度15. 什么是注塑机的射胶推力？射胶推力F（kgf）=p/4（D12－D22）×P×2D1：油缸内径D2：活塞杆外径P：系统压力16. 什么是注塑机的射胶压力？射胶压力P（kg/cm2）=[p/4×（D12－D22）×P×2]／（p/4×d2）17. 什么是注塑机的塑化能力？塑化能力W（g/sec）=2.5×(d/2.54)2×(h/2.54)×N×S×1000/3600/2h=螺杆前端牙深（cm）S=原料密度18. 什么是系统压力？与注塑压力有什么区别？系统压力（kg/cm2）=油压回路中设定最高的工作压力，注塑压力是指注塑时的实际压力，两者不相等。
19. 注塑机液压用油的要求：（1）适当的粘度和良好的粘温性能（2）良好的润滑性和防锈性；（3）良好的化学稳定性，不易气化成胶质；（4）搞泡沫性好；（5）对机件及密封装置的腐蚀性要小；（6）燃点（闪点）要求，凝固点要低。
20. 液压油粘度对注塑机的影响？当系统工作环境温度较高时，应采用较高粘度的油，反之，应采用较低粘度的油，系统工作压力较高时，应采用粘度较高的，因为在高压，密封较困难，泄漏是主要问题，反之，系统工作压力较低，宜采用粘度较小的油，当液压系统的工作部件运转速度高时，油液的流速也高，这时压力损失也将增加，而泄漏量相对减小，宜采用粘度较低的油，反之，工作部件运动速度低时，宜采用粘度较高的油。
21. 松退的设定。
松退正确位置=过胶圈移动位置+螺杆越位距离22. 松退位置设定的重要性松退位置设定过大，会造成回料吸氧，使胶料氧化和产生气泡。
位置设定过小，使料筒内压力大，剪切力过高使胶料分解，射嘴流涎。
位置误差不能超过0.4mm.23. 熔胶位置的设定熔胶位置=产品的重量/（最大行程/最大熔胶量）24. 气辅注塑的主要优点（GAM）能抽空厚型材料芯部，制成空心管件，可节省材料，缩短周期时间。
在注塑中采用气体可使压力均匀分布，当塑料冷却和固化时，气体可通过膨胀对塑料的体积收缩进行补偿。
降低模塑制品内应力，从而提高外形稳定性，消除变形和翘曲现象。
25. 活塞杆外径中间小,两头大问题?由于中孔针过热产品收缩不均衡,造成活塞杆外径中间小,两头大.中孔针可采用散热快的磷铜材料来做,模具在产品中间部分排气.26. 球面丝印后开裂问题.由于产品表面存在应力,造成丝印后开裂.增加模具温度,减小应力;可用退火的方法消除应力.27. 眼镜架,水口边易断问题.射胶压力和保压压力大,水口边残存内应力,造成产品易断.尽量减小射胶压力和保压压力,适当提高模具温度来解决.28. 电器外壳,四个装配柱子,打螺丝时爆裂问题.由于柱子存在夹水线,造成产品装配柱子易暴裂.模具增加排气,适当提高模温,加快射胶速度来减小夹水线. 29. 产品变形问题.产品变形主要是热收缩时不平衡造成产品变形,或由于产品本身内应力作用下使产品变形.30. 透明PC外壳气泡问题。
原料干燥不够;产品存在胶厚薄不均现象,模具排气不良,原料易分解都可能造成产品气泡.充分干燥原料,增大模具排气,尽量减少胶厚薄不均现象.31. 复印机，磁性材料的啤塑问题。
应采用高模温,快速射胶方法.32. 产品包胶，水口边缩水问题。
模具排气不良,射胶速度慢,保压压力和时间不够,都能造成水口缩水.增大模具排气,适当提高射胶速度,增加保压压力和时间.33. 产品内应力，造成产品放置一段时间后爆裂问题。
由于产品内残存应力,产品放置一段时间后由于应力的作用,使产品爆裂.提高啤塑时的模具温度,降低射胶压力,来消除产品应力,产品可用退火的方法消除应力.34. ABS料在用黑色色母时，造成产品易断裂脱皮问题。
是色母的颜料中用了碳粉过多原因,造成产品脱皮.更换色母颜料.35. 一台180吨14安士机，产品一出四CD盒共120克，外观良好，无批峰，但其中一只重2克，为什么？模具产品一出四,由于模具进胶不平衡造成其中一只产品啤塑饱满,密度大,出现重2克现象.36. 一台100吨液压曲肘机使用了三年，模具锁紧后，经常打不开。
是由于机器曲肘磨损,造成开模不平衡,所以模具锁紧后,会经常打不开.37. 一台7安士机使用了二年，出现射胶不稳定，一啤批峰一啤缺胶，换过油封和分胶头，系统压力也稳定，就不行。
由于螺杆磨损或损坏,造成回料不匀,所以会出现射胶不稳定.38. 一台150吨新机啤PP水口料半年，原来熔胶最快3秒，而现在要6秒。
由于螺杆磨损,造成回料慢.39. 一啤塑师父在调试一产品，出现缺胶，速度或压力升一点，产品没反应，再升一点就出批峰？机器锁模机构磨损,造成锁模有间隙,所以会出现披锋.40. 一台机用了二年，啤货时炮筒中间温度偏高，关了电源也没用。
由于螺杆磨损变得粗糙,啤塑回料时磨擦产生热,使炮筒中间温度偏高.41. 某厂有新旧机十几台，油封经常漏油，换了一段时间又漏？油温过高使油封易老化损坏,漏油;油缸芯子磨损,造成刮坏油封漏油.问题18-23请见教材二《注塑机维护保养》相关图解。
42. 油泵电机起动电路的讲解。
油泵电机起动是采用星三角起动43. 省电泵原理讲解。
省电泵即为变流量泵，当机器有动作时，压力油通过油阀油缸推动机械动作，再回到油箱，当机器没有动作时，压力油直接回到油箱。
44. 电子线路板输入与输出的讲解。
由各个动作感应开关和电子尺等信号输入电子版，电脑通过运算后再输出给油阀，执行动作。
45. 略46. 油封顽固性漏油的原因及预防。
油缸芯子磨损刮坏油封，造成顽固性漏油，保持油缸芯子干净，避免磨损预防刮坏油封造成漏油。
47. 压力与流量线性对注塑工艺的影响。
压力与流量线性成比例，对注塑工艺的参数准确和稳定有着重要意义。
48. 生产周期变慢的原因及改善措施。
生产周期变慢的原因主要是冷却时间延长，和螺杆因磨损使回料时间加长。
改善模具冷却效果，缩短冷却时间，更换磨损的螺杆，使回料时间缩短，加快生产周期。
49. 熔胶时发出尖叫声的原因与处理方案。
熔胶时发出尖叫声是由于螺杆与料磨擦发出的或螺杆与炮筒磨擦发出的。
对螺杆抛光处理或电镀，使表面光滑减小磨擦；调整螺杆的中心度使它不与炮筒发生磨擦。
50. 锁模平行度的检测与调整方法。
用四个百分表测定机器锁模时哥林柱的拉伸长度，看是否在允许公差内，来检测哥林柱锁模平等度。
然后调整哥林柱大螺母来调整锁模平行度。
（看另一本书《注塑机原理》）51. 哥林柱折断的原因与预防措施。
哥林柱折断的原因是由于锁模不平等造成的。
调整锁模平行度来预防哥林柱折断。
52. 曲肘磨损的原因分析。
曲肘磨损的原因是，曲肘润滑不良造成的。
53. 螺杆及分胶头折断的原因与预防。
螺杆及分胶头折断的原因，是由于塑胶还没达到熔化温度或料筒内有铁块卡※螺杆，在回料时，压力大造成扭断螺杆及分胶头。
54. 冷却器容易漏水的分析。
由于冷却水的酸性或咸性过大，腐蚀冷却器的管道，造成冷却器易漏水。
55. 氮气射胶的安装与应用。
氮气射胶是安装在射胶油路中的一个附加装置，在射胶时，氮气迅速澎胀挤压液压油，使液压油流速增快来达到快速射胶。
56. 气体辅助设备的应用。
气体辅助是啤塑产品时，在产品中充气，使产品里面空的，可减少塑胶材料。
57. 开环与闭环油路的比较。
开环与闭环油路的比较就是闭环油路在射嘴处多加了一个压力传感器，当设定参数与实际数据偏差时，压力传感器就会反馈信号给电脑，电脑就会修正偏差值，使设定值与实际值相等。
58. 水平度对注塑机台的影响。
注塑机水平度对机器的开锁模平衡有重要意义，对机器的运行平稳起到保证作用。
59. 模板（头板、二板、尾板）破裂的原因与预防措施。
模板破裂的原因主要是模板内存有内应力，在应力的作用下，模板破裂，模板在加工时，应及时消除应力，可以防止模板破裂。
60. 使用工程塑料时，熔胶扭力不足和射胶压力不足的解决方案。
使用工程塑料时，熔胶扭力不足可能增大一级熔胶马达来解决，射胶压力不足可以采用减小螺杆直径来解决。
