定时器计数器的定时实验

定时器计数器的定时实验

定时器和计数器是数字逻辑电路中常见的功能模块,用于时间测量和事件计数。

以下是一个可能的定时器计数器的定时实验设计方案:
实验名称:定时器计数器的定时实验
实验目的:
1. 了解定时器和计数器在数字电路中的应用;
2. 学习定时器的工作原理和使用方法;
3. 掌握计数器的功能及其在事件计数中的应用。

实验内容:
1. 定时器实验:
-设计一个简单的定时器电路,利用集成电路或开发板上的定时器模块,实现不同时间间隔的脉冲输出。

-调节定时器参数,观察输出信号的频率和占空比的变化。

2. 计数器实验:
-将定时器的输出信号连接到计数器输入端,通过计数器实现对脉冲数量的计数。

-设置计数器的初始值和计数方式,观察计数器的计数过程及计数结果。

实验器材与设备:
1. 集成电路或开发板上的定时器和计数器模块
2. 连接线、电源等实验器材
3. 示波器或数码多用表等测试仪器
4. 相关的实验软件和工具
实验注意事项:
1. 理解定时器和计数器的工作原理,正确连接和设置实验电路。

2. 注意电路连接的准确性,确保信号传输正常。

3. 在实验过程中注意观察输出信号波形和计数结果,及时调整参数以获取所需实验数据。

预期结果:
通过该实验,学生可以深入了解定时器和计数器在数字电路中的应用,掌握定时器的工作原理和调节方法,以及理解计数器在事件计数中的作用。

学生将能够实际操作定时器计数器模块,设计并搭建相应的实验电路,观察实验结果并进行数据分析。

这样的定时器计数器的定时实验设计旨在帮助学生加深对数字逻辑电路中定时和计数功能的理解,培养其实验操作能力和问题解决能力。

定时器计数器实验报告

定时器计数器实验报告

定时器计数器实验报告
《定时器计数器实验报告》
实验目的:通过定时器计数器实验,掌握定时器的基本原理和使用方法,以及
探究定时器在电子设备中的应用。

实验材料:定时器计数器、电源供应器、示波器、电阻、电容等元器件。

实验步骤:
1. 搭建电路:按照实验指导书上的电路图,搭建定时器计数器的电路。

2. 接通电源:将电路接通电源,并调节电源供应器的输出电压和电流。

3. 调节参数:通过调节电阻、电容等元器件的数值,调节定时器计数器的工作
频率和工作周期。

4. 测量波形:使用示波器测量定时器计数器输出的波形,观察波形的频率、占
空比等参数。

5. 实验记录:记录实验过程中的关键参数和观察结果,包括电路连接方式、元
器件数值、波形频率和占空比等。

实验结果:
经过实验观察和记录,我们得出了定时器计数器在不同参数设置下的工作波形,包括方波、脉冲波等。

通过调节电阻、电容等元器件的数值,我们成功改变了
定时器计数器的工作频率和工作周期,并且得到了不同频率和占空比的波形。

实验总结:
通过本次实验,我们深入了解了定时器计数器的工作原理和使用方法,掌握了
定时器在电子设备中的应用。

定时器计数器是一种非常重要的电子元器件,广
泛应用于各种电子设备中,如计时器、脉冲发生器、频率分频器等。

掌握了定
时器计数器的基本原理和使用方法,对我们今后的电子工程实践和研究具有重要意义。

在今后的学习和工作中,我们将继续深入研究和应用定时器计数器,不断提高自己的电子技术水平,为电子设备的设计和应用做出更大的贡献。

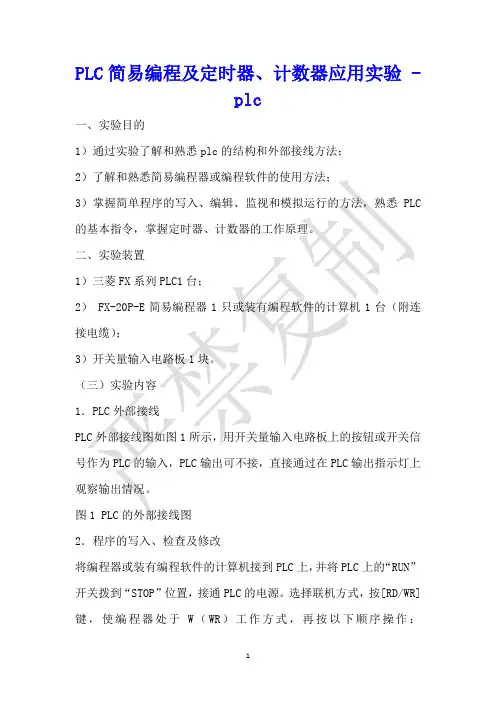

PLC简易编程及定时器、计数器应用实验 - plc

PLC简易编程及定时器、计数器应用实验 - plc

PLC简易编程及定时器、计数器应用实验 -plc一、实验目的1)通过实验了解和熟悉plc的结构和外部接线方法;2)了解和熟悉简易编程器或编程软件的使用方法;3)掌握简单程序的写入、编辑、监视和模拟运行的方法,熟悉PLC 的基本指令,掌握定时器、计数器的工作原理。

二、实验装置1)三菱FX系列PLC1台;2) FX-20P-E简易编程器1只或装有编程软件的计算机1台(附连接电缆);3)开关量输入电路板1块。

(三)实验内容1.PLC外部接线PLC外部接线图如图1所示,用开关量输入电路板上的按钮或开关信号作为PLC的输入,PLC输出可不接,直接通过在PLC输出指示灯上观察输出情况。

图1 PLC的外部接线图2.程序的写入、检查及修改将编程器或装有编程软件的计算机接到PLC上,并将PLC上的“RUN”开关拨到“STOP”位置,接通PLC的电源。

选择联机方式,按[RD/WR]键,使编程器处于W(WR)工作方式,再按以下顺序操作:[NOP]-[A]-[GO]-[GO],将PLC用户程序存储器中的内容全部清除。

同样,也可按编程软件的操作方法将用户程序清除。

用编程器或计算机写入图2(a)对应的梯形图或指令表程序,写入后从第0步开始逐条检查程序;如发现错误,显示出错误指令后再写入正确的指令。

图2 简单PLC程序梯形图3.模拟运行程序写入的程序经检查无错误后,断开实验板上的全部输入开关,将“RUN”开关拨到RUN位置,写入的程序开始运行,同时“RUN”的LED灯亮。

按照表1所示操作X0-X2对应的钮子开关,通过PLC上的LED观察Y0和Y1的状态,并填入表中。

表中的脉冲波形表示开关接通后马上断开(模拟按钮的操作),0、1分别表示开关断开和接通。

表1 信号状态表3.指令的读出、删除、插入和修改将“RUN”开关拨到“STOP”位置,将图2(a)对应的梯形图程序改为图2(b)对应的梯形图程序,按下述步骤进行操作:(1)删除指令AND X2和OUT Y1。

定时器及计数器指令实验

定时器及计数器指令实验

定时器及计数器指令实验(2学时)一、实验目的1、掌握常用定时指令的使用方法。

2、掌握计数器指令的使用3、掌握定时器/计数器内部时基脉冲参的设置。

4、熟悉编译调试软件的使用。

二、实验内容1、定时器指令指令符:TONxx 梯形图符:数据:xx(37):为选定的定时器号;PT(+10):是定时器的设定值,用4 位十进制数表示,定时单位为0.1秒,所以最低位是十分位。

例如定时5秒的设定值是+50。

定时范围是0.1~3276.7秒。

功能:定时时间到接通定时器接点。

定时器是增1定时器。

当输入条件为ON时,开始增1定时,每经过0.1秒,定时器的当前值增1,当定时器的当前值与设定值相等时,定时时间到,定时器接点接通并保持。

当输入条件为OFF时,不管定时器当前处于什么状态都复位,当前值恢复到0,相应的动合接点断开。

定时器相当于时间继电器。

在电源掉电时,定时器复位。

2、计数器指令指令符:CTU、CTD 梯形图符:其中:Cxx:xx是计数器号00~255;PV:是计数设定值,用4位十进制数表示,计数范围是1~32767。

R、LD:为复位端。

CTU为增计数器;CTD为减计数器。

功能:增计数器:从当前计数值开始,在每一个(CU)输入状态从低到高时递增计数。

当Cxx的当前值大于等于预置值PV时,计数器Cxx置位。

当复位端(R)接通或者扫行复位指令后,计数器被复位。

当它达到最大值(32767)后,停止计数。

减计数器:从当前计数值开始,在每一个(CD)输入状态从低到高时递减计数。

当Cxx 的当前值等于0时,计数器Cxx置位。

当装载输入端(LD)接通时,计数器被复位,并将计数器的当前值设置为预置值PV。

当计数值到0时,计数器停止计数,计数器位Cxx接通。

三、实验步骤1、实验前,先用下载电缆将PC机串口与S7-200-CPU226主机的PORT1端口连好。

2、进入编译调试环境,用指令符或梯形图输入下列练习程序。

3、根据程序,进行相应的连线。

基于三菱FXN-PLC实验指导书

基于三菱FXN-PLC实验指导书

基于三菱FX2N PLC实验指导书罗慧芳常州工学院目录实验一可编程控制器的基本指令编程练习 (3)实验二 LED数码显示控制 (7)实验三天塔之光模拟控制 (12)实验四步进电机运动控制(实物) (15)实验五直线运动控制系统(实物) (17)实验六运料小车控制模拟 (24)实验七十字路口交通灯控制 (30)实验八十字路口交通灯控制(带倒计时显示) (33)实验九三层电梯控制系统的模拟 (39)实验十四层电梯控制系统的模拟 (47)实验十一五层电梯控制系统的模拟 (49)实验十二三相鼠笼式异步电动机点动控制和自锁控制(实物) (51)实验十三三相鼠笼式异步电动机联锁正反转控制(实物) (53)实验十四三相鼠笼式异步电动机带延时正反转控制(实物) (55)实验十五三相鼠笼式异步电动机星/三角换接起动控制(实物) (57)实验十六水塔水位控制模拟 (59)实验十七装配流水线的模拟控制 (61)实验十八液体混合装置控制的模拟 (64)实验十九机械手动作的模拟 (67)实验二十四节传送带的模拟 (70)实验二十一自动配料系统控制的模拟 (74)实验二十二轧钢机控制系统模拟 (77)实验二十三邮件分拣系统模拟 (80)实验二十四自动售货机的模拟控制 (84)实验二十五加工中心的模拟控制 (89)实验一可编程控制器的基本指令编程练习(一) 与或非逻辑功能实验在基本指令的编程练习实验区完成本实验一、实验目的1.熟悉PLC装置,FX系列可编程控制器的外部接线方法2.了解编程软件GX Developer的编程环境,软件的使用方法。

3.掌握与、或、非逻辑功能的编程方法二、实验说明首先应根据参考程序判断Y01、Y02,Y03的输出状态,在拨动输入开关X00、X01、X02,X03,观察输出指示灯Y01、Y02,Y03与X00、X01、X02、X03,之间是否符合与、或、非逻辑的逻辑关系。

三、实验面板图图中的接线孔通过防转座插锁紧线与PLC的主机相输入输出插孔相接。

PLC 实验二 认识定时器指令,掌握工作原理

PLC 实验二 认识定时器指令,掌握工作原理
四、实验的主要内容及操作步骤:
1.进行脉冲定时、接通延时定时器、断电延时定时器功能的认识。
输入程序,完成定时器工作原理的观察。
2.利用两个脉冲定时器和2个接通延时定时器,分别设计周期10s、占空比60%的闪烁电路。
3.工作原理:
(1)脉冲定时器:
输入为1,定时器开始计时,输出为1;计时时间到,定时器停止工作,输出为0。如在定时时间未到时,输入变为0,则定时器停止工作,输出变为0。如果定时器复位端(R)从0变为业《电气控制与PLC应用》课程实验报告
班级机电一体化1班姓名徐苗学号190570113
一、实验名称:实验二认识定时器指令及其在闪烁电路中的应用
二、实验目的:
认识定时器指令,掌握工作原理。能设计周期和占空比可调的闪烁电路。
二、实验设备:PLC控制柜一台、计算机一台、实验连接线若干条、PLC串口通信线一条。
(2)接通延时定时器:
输入信号为1,定时器开始计时此时输出为0;计时时间到,输出为1。计时时间到后,若输入信号断开,则定时器输出为0。如在计时时间未到时,输入信号变为0,则定时器停止计时。
(3)断电延时定时器:
输入信号由0到1时定时器复位,输出为1;当输入信号由1到0时,定时器才开始计时,计时时间到,输出为0。在计时过程中,如果输入信号由0到1则定时器复位,停止计时(输出为1),等待输入由1到0时才重新开始计时。
(2)两个接通延时定时器:计时器的计时时间未到设计时间,计时器则归零进行重新计时。
4.闪烁电路用两个接通延时计时器来控制即可实现闪烁功能。
5.定时器满足计时条件开始计时,当前值寄存器则开始计数,当当前值与设定值相等时定时器动作,常开触点接通,常闭触点断开,并通过程序作用于控制对象,达到时间控制的目的。

定时器计数器实验报告

定时器计数器实验报告

定时器计数器实验报告定时器计数器实验报告引言:定时器计数器是一种常用的电子元件,它可以在电路中起到计时和计数的作用。

在本次实验中,我们将探索定时器计数器的基本原理和应用,并通过实际操作来验证其性能和功能。

一、实验目的本次实验的目的是熟悉定时器计数器的工作原理,掌握其使用方法,并通过实验验证其性能和功能。

二、实验器材和原理1. 实验器材:- 定时器计数器模块- 电源- 示波器- 连接线- 电阻、电容等元件2. 实验原理:定时器计数器是一种能够产生精确时间间隔的电子元件。

它通常由一个时钟信号源和一个计数器组成。

时钟信号源提供固定频率的脉冲信号,计数器根据时钟信号的输入进行计数,并在达到设定值时触发相应的操作。

三、实验步骤1. 连接电路:将定时器计数器模块与电源和示波器连接起来,确保电路连接正确。

2. 设置参数:根据实验要求,设置定时器计数器的工作频率、计数范围等参数。

这些参数可以通过调节电阻、电容等元件来实现。

3. 运行实验:启动电源,观察示波器上的波形变化。

根据设定的参数,定时器计数器将在一定时间间隔内产生脉冲信号,并在达到计数值时触发相应的操作。

4. 数据记录和分析:记录实验过程中的数据和观察结果,并进行分析。

比较实验结果与理论预期的差异,找出可能的原因并提出改进措施。

四、实验结果与讨论通过实验,我们观察到定时器计数器在不同参数设定下的工作情况。

根据实验数据和观察结果,我们可以得出以下结论:1. 定时器计数器的工作频率与输入时钟信号的频率有关。

当时钟信号频率较高时,定时器计数器的计数速度也会相应增加。

2. 定时器计数器的计数范围决定了其能够计数的最大值。

当计数器达到设定的计数范围时,将触发相应的操作。

3. 定时器计数器可以应用于各种计时和计数的场合,如脉冲计数、频率测量等。

通过调节参数,可以实现不同的功能。

根据实验结果,我们可以进一步探索定时器计数器的应用领域和优化方法,提高其性能和功能。

五、实验总结通过本次实验,我们深入了解了定时器计数器的原理和应用。

PLC实验二 定时器、计数器实验

PLC实验二  定时器、计数器实验

实验二定时器、计数器实验一、目的要求1、了解和熟悉编程软件的使用方法。

2、了解写入和编辑用户程序的方法。

3、掌握定时器、计数器的使用。

二、实验设备台达可编程序控制器一台;PLC实验箱一台;装有WPL编程软件和开发软件的计算机一台;编程连接电缆一根。

三、实验内容1、实验原理定时器相当于继电器电路中的时间继电器,可在程序中作延时控制。

可编程控制器中的定时器是根据时钟脉冲累积计时的,时钟脉冲有1ms、10ms、100ms等不同规格。

(定时器的工作过程实际上是对时钟脉冲计数)因工作需要,定时器除了占有自己编号的存储器位外,还占有一个设定值寄存器(字),一个当前值寄存器(字)。

设定值寄存器(字)存储编程时赋值的计时时间设定值。

当前值寄存器记录计时当前值。

这些寄存器为16位二进制存储器。

其最大值乘以定时器的计时单位值即是定时器的最大计时范围值。

定时器满足计时条件开始计时,当前值寄存器则开始计数,当当前值与设定值相等时定时器动作,常开触点接通,常闭触点断开,并通过程序作用于控制对象,达到时间控制的目的。

TMR为十六位定时器,当该指令执行时,其所指定的定时器线圈受电,定时器开始计时,当到达所指定的定时值(计时值≥设定值),其接点动作如下:CNT为十六位计数器,当该指令由Off→On执行,表示所指定的计数器线圈由失电→受电,则该计数器计数值加1,当计数到达所指定的定数值(计数值= 设定值),其接点动作如下:??当计数到达之后,若再有计数脉冲输入,其接点及计数值均保持不变,若要重新计数或作清除的动作,请利用RST指令。

编程使PLC输出Y0输出3秒的脉冲,PLC输入1对脉冲计数,计数值为10时,PLC输出Y1输出为1,第11个脉冲清零。

OUTPUT00OUTPUT012、示范梯形图3、接线方法:INPUT 00接PO1INPUT 01接PO2OUTPUT 01 接输出显示LED灯FL1四、实验步骤1、按实验要求对PLC编程,或运行PLC程序DVP2;2、下载实验程序,成功完成后,使PLC处于运行状态,RUN指示灯亮;3、按下PO1十次观察输出变化,LED灯亮;此时按下PO2,LED灯灭。

三菱PLC实验指导MT

三菱PLC实验指导MT

目录第一章系统简介一、可编程序控制器(PC)主机-----------------------------------------1二、通讯装置---------------------------------------------------------2三、输入输出部分-----------------------------------------------------2四、输入/输出接口的使用方法------------------------------------------4五、模块介绍---------------------------------------------------------5六、FX2N-48MR继电器地址的分配-------------------------------------6第二章软件的安装与使用一、软件的安装-------------------------------------------------------7二、软件的使用-------------------------------------------------------7第三章PLC控制实验实验一基本指令实验-------------------------------------------------8 实验二定时器及计数器指令实验--------------------------------------18 实验三跳转指令实验------------------------------------------------21 实验四数据处理指令实验--------------------------------------------21 实验五移位寄存器指令实验------------------------------------------25 实验六数据传送指令实验--------------------------------------------27 实验七四则逻辑运算指令实验----------------------------------------30 实验八艺术灯控制--------------------------------------------------34 实验九数码管显示控制----------------------------------------------35 实验十交通灯控制--------------------------------------------------36 实验十一驱动步进电机的PLC控制------------------------------------37 实验十二电机星三角启动控制----------------------------------------39 实验十三机械手的PLC自动控制--------------------------------------40 实验十四四层电梯的PLC控制----------------------------------------42 实验十五刀库捷径方向选择控制--------------------------------------46 实验十六物料混合控制----------------------------------------------47 实验十七水塔水位控制----------------------------------------------49 实验十八邮件分拣控制----------------------------------------------51 实验十九四级传送带的控制------------------------------------------53 实验二十装配流水线控制--------------------------------------------55第一章系统简介三菱FX系列PLC是三菱电机公司FA产品中重要的产品线。

三菱PLC实验例程

三菱PLC实验例程

可编程控制器实验指导书(三菱FX2N、FX0N、FX0S)济南职业学院机械制造系前言《可编程序控制器原理及应用》课程,是一门实践性很强的技术课程,它要求有较强的编程及操作能力,根据教学要求,我们特编写此“可编程序控制器实验指导书”,与理论课程配套使用。

三菱FX2N、FX0N、FX0S可编程序控制器的功能比较强大,可分为基本指令、步进梯形指令、应用指令。

学生应该先学习这些指令的有关知识,再经过实验训练掌握PLC基本编程技能和操作方法,为今后从事自动控制领域的相关工作打下扎实的基础。

SWOPC-FXGP/WIN是和三菱MELSEC-F系列PLC配套的可编程序控制器编程软件包。

是在WINDOWS平台上操作的,用来对PLC进行编程和调试。

FXGP的功能比较多,其基本功能,可以保证实验者进行PLC程序初步开发工作。

本实验指导书有项目十一个,各任课老师可根据各专业的教学大纲以及教学计划的安排,选做部分或全部的实验项目。

本实验指导书在编写过程中,得到机械系有关老师的帮助,在此谨致衷心的感谢。

由于水平有限,不足与失误在所难免,将在使用中不断进行补充与修改,更希望得到宝贵意见和建议。

目录一、实验设备配置二、实验设备介绍三、PLC编程器的应用四、PLC编程软件的应用五、实验内容实验一可编程控制器认识实验实验二可编程控制器认识实验实验三栈及主控指令实验实验四定时器和计数器实验实验五步进顺控指令实验实验六功能指令实验实验七 PLC功能指令实验实验八交通信号灯的自动控制实验实验九舞台艺术灯饰的PLC控制实验实验十运料小车的自动控制实验实验十一三层电梯自动控制实验一、实验设备配置1.可编程序控制器(PLC)三菱FX2N—48MR (FX0S—30MR)1台2.通讯电缆SC—09 1根3.PLC教学实验系统 PLC85001实验台1台4.微机586以上、WIN95、98或2000 ROM-32M 1台5.编程软件包FXGP—WIN—C 1套6.编程器FX—10P—E(或FX—20P—E)1套二、设备介绍1.PLC 三菱(MITSUBISHI)FX2N—48MR该可编程序控制器是由电源+CPU+输入输出+程序存储器(RAM)的单元型可编程序控制器。

定时器实验

定时器实验

2,计数器指令 (1)Fx1N系列的 (1)Fx1N系列的PLC的一般计数器个数为 系列的PLC的一般计数器个数为 256个 C0~C255). 256个(C0~C255). (2)分类 (2)分类 每个计数器均 A.增量通用计数器 A.增量通用计数器 16位 为16位,设定 值得范围在 C0~C15 K1~K32767 内 B.断电保持式增量通用 B.断电保持式增量通用 计数器C16~C199 计数器C16~C199
3
5 6 9 10 11 13 14 17 18 19
②运行程序 X000=ON时,Y0每隔 闪烁. 时 每隔ls闪烁 每隔 闪烁. C0对Y 0(T0),计数,当计到 次 对 ( ),计数,当计到10次 ),计数 C0=1(ON), ( ),Y001有输出"1" 有输出" ), 有输出 ③X001=ON时,Y001为"0". 时 为 .
C.通用双向计数器 C.通用双向计数器 (C200~219) C200~219) D.断电保持式双向计 D.断电保持式双向计 数器(C220~C234) 数器(C220~C234)
每个计数器均为32位 每个计数器均为32位, 设定值得范围在
-2147483648 +2147483648内
F.高速计数器C235~C255: F.高速计数器 高速计数器C235~C255: 范围: 范围:-2147483648+2147483648
实验器材: 实验器材:
plc编程器一套 plc编程器一套 基本指令控制系统模块一块 可编程控制器实验箱一套
注意事项: 注意事项:
1,注意安全用电 注意型号FX1N 2,注意型号FX1N 3,注意线路的连接
实验原理:

实验二 定时器及计数器实验

实验二 定时器及计数器实验
项目
16位计数器
32位计数器
计数方向
顺数
顺/倒可切换使用(看上表)
设定值
1~32767
-2147483648~+2147483647
指定的设定值
常数K或数据寄存器
同左但是数据寄存器要一对(2个)
当前值的变化
顺数后不变化
顺数后变化(循环计数器)
输出接点
顺数后保持动作
顺数后保持动作,倒数复位
复位动作
扫行RST命令时,计数器的当前值为零,输出接点恢复
如果使用累计定时器,在线圈驱动断开后,定时器复位,但输出触点保持原来的状态。
试将上面例子中和定时器T0改为T250,观察程序运行结果。
(3)输入上面例程中的程序,观察程序运行结果。
2、计数器
计数器有16位向上计数和32位向上/向下计数用的两种。向上/向下计数器的计数方向由特殊辅助继电器8299~M8234的ON/OFF来指定。
(1)计数器的编号(C)如下表所示(编号按10进制分配)
16位向上计数器
0~32767
32位向上/向下计数器
-2147483648~+2147483647
一般用
停电保持用
停电保持专用
特殊用
FX2N系列
C0~C99,
100点
C100~C199,
100点
C200~C219,
20点
C220~C234,
15点
计数器有16位向上计数和32位向上/向下计数用的两种。向上/向下计数器的计数方向由特殊辅助继电器8299~M8234的ON/OFF来指定。
32位计数器增计数/减计数切换用的辅助继电器编号
计数器No.
方向切换

三菱PLC定时器(T)功能及实例(8)

三菱PLC定时器(T)功能及实例(8)

三菱PLC定时器(T)功能及实例(8)去学电气技术1.定时器[T]定时器就是,用加法计算可编程控制器中的1ms、10ms、100ms等的时钟脉冲,当加法计算的结果达到所指定的设定值时,输出触点就动作的软元件。

作为设定值,可使用程序内存中的常数(K)、以及通过数据寄存器(D)的内容间接指定。

(1)定时器的编号定时器(T)的编号如下表所示。

(编号以10进制数分配)不作为定时器使用的定时器编号,也可以作为存储数值用的数据寄存器使用。

*1. FX3U·FX3UC可编程控制器的累计型定时器是通过电池进行停电保持的。

*2. FX3G·FX3GC可编程控制器的累计型定时器是通过EEPROM 存储器进行停电保持的。

*3. 只支持FX3G可编程控制器。

(2)功能和动作实例*1.一般用当定时器线圈T200的驱动输入X000为ON,T200用的当前值计数器就对10ms的时钟脉冲进行加法运算,如果这个值等于设定值K123 时,定时器的输出触点动作。

也就是说,输出触点是在驱动线圈后的1.23秒后动作。

驱动输入 X000断开,或是停电时,定时器会被复位并且输出触点也复位。

*2.累计型当定时器线圈T250的驱动输入X001为ON,T250用的当前值计数器就对100ms的时钟脉冲进行加法运算,如果这个值等于设定值K345 时,定时器的输出触点动作。

在计数过程中,即使出现输入X001变OFF或停电的情况,当再次运行时也能继续计数。

其累计动作时间为34.5秒。

复位输入X002为ON时,定时器会被复位并且输出触点也复位。

*3.电位器型1) FX3G可编程控制器内置的模拟电位器时FX3G标准情况下,可编程控制器中内置的模拟电位器的值,根据刻度位置,0~255的数值数据被保存在如下所示的特殊寄存器中。

通过将作为数值读取的值指定为定时器的间接指定值,可以制作电位器式的模拟量定时器。

· VR1→D8030(0~255的整数)· VR2→D8031(0~255的整数)作为功能扩展板安装在FX3G·FX3U·FX3UC-32MT- LT(-2)可编程控制器上的模拟量电位器扩展板的值,根据刻度位置,可以读取为0~255的数值数据。

实验二22 定时器

实验二22  定时器

实验二定时器、计数器操作练习(参照轻松练习部分)
一、实验目的:
1、掌握逻辑指令、定时指令、计数器指令的输入方法;
2、掌握定时指令、计数器的功能及定时技巧;
3、掌握如何应用逻辑指令、定时指令、计数器指令来解决实际程序设计问题;
二、实验器材:
FX2N型plc,计算机,连接电缆,编程软件,模拟开关板
三、实验内容:
任务1:学习延时接通定时功能(设计一个延时接通程序)
控制要求:当启动按钮按下时,输出延时接通
实验要求:编写梯形图程序,画出时序图
任务2:学习延时断开定时功能
功能要求:当停止按钮启动后,输出延时断开,延时时间自己设定
实验要求:编写梯形图程序,画出时序图
任务3:定时器应用(双灯闪烁程序)
功能要求(1)当接上电源,按下按钮X20时,两个彩灯立即交替闪烁
(2)两个彩灯交替闪烁的时间10S
(3)画出PLC控制接线图及梯形图
任务4:学习计数器的应用
实验三十字路口交通信号灯的自动控制实验
一、实验目的
1.掌握用plc控制十字路口交通灯的设计方法
2.熟悉plc指令的功能
3.学会用plc解决一个实际问题
二、实验器材
FX2N型plc,计算机,连接电缆,编程软件,模拟开关板三、实验内容
一组交通灯的顺序控制
1、控制对象:控制一组交通灯(红灯、黄灯、绿灯)使之在规定的时间间隔内变换信号控制要求:
2、当启动按钮按下后,程序执行,首先红灯信号亮10S后熄灭,黄灯信号亮5S后熄灭绿灯信号在亮10S后熄灭。

以上过程重复动作
实验要求:按照控制要求分析时序,分配I/O ,画出接线图编写程序,完成实验报告(利用初级部分,交通灯时间控制实现)。

三菱PLC用定时器与计数器实现的时间控制编程实例三菱plc

三菱PLC用定时器与计数器实现的时间控制编程实例三菱plc

三菱PLC用定时器与计数器实现的时间把握编程实例 - 三菱plc三菱plc FX系列的定时器为通电延时定时器,其工作原理是,定时器线圈通电后,开头延时,待定时时间到,触点动作;在定时器的线圈断电时,定时器的触点瞬间复位。

但是在实际应用中,我们常遇到如断电延时、限时把握、长延时等把握要求,这些都可以通过程序设计来实现。

1、通电延时把握延时接通把握程序如图3-27所示。

它所实现的把握功能是,X1接通5、后,Y0才有输出。

工作原理分析如下:当X1为0N状态时,帮助继电器M0的线圈接通,其常开触点闭合自锁,可以使定时器T0的线圈始终保持得电状态。

T0的线圈接通5s后,T0的当前值与设定值相等,T0的常开触点闭合,输出继电器Y0的线圈接通。

当X2为ON状态时,帮助继电器M0的线圈断开,定时器T0被复位,T0的常开触点断开,使输出继电器Y0的线圈断开。

2、断电延时把握延时断开把握程序如图3-28所示。

它所实现的把握功能是,输入信号断开l0s后,输出才停止工作。

工作原理分析如下:当X0为ON状态时,帮助继电器M0的线圈接通,其常开触点闭合,输出继电器Y3的线圈接通。

但是定时器T0的线圈不会得电(由于其前面(图)是断开状态)。

当X0由ON变为OFF状态,(图)都处于接通状态,定时器T0开头计时。

l0s后,T0的常闭触点打开,M0的线圈失电,输出继电器Y0断开。

3、限时把握在实际工程中,常遇到将负载的工作时间限制在规定时间内的把握。

这可以通过如图3-29所示的程序来实现,它所实现的把握功能是,把握负载的最大工作时间为l0s。

如图3-30所示的程序可以实现把握负载的最少工作时间。

该程序实现的把握功能是,输出信号Y2的最少工作时间为10s。

4、长时间延时把握程序在PLC中,定时器的定时时间是有限的,最大为3276.7s,还不到lh。

要想获得较长时间的定时,可用两个或两个以上的定时器串级实现,或将定时器与计数器协作使用,也可以通过计数器与时钟脉冲协作使用来实现。

PLCII实验说明书

PLCII实验说明书

简介进入90年代以后,微机技术应用越来越广泛。

在教育领域已成为一个更加重要的工具。

为适应教育改革的需要,我公司推出一系列相关产品。

其中EL—1型PLC教学实验系统是融PLC、微机控制于一体,既有生动、具体的机构运转,又有抽象的控制模型,教学实验方便,效果好,性能价格比高。

适用于工业自动化、电工学、机电一体化专业的教学、工厂技术人员的培训以及PLC控制系统的仿真、调试。

是北京理工达盛科技有限公司继EL—微机教学实验系统(8086、8051、80C198)三合一,自动控制、计算机控制系统之后又一创新。

EL型PLC教学实验系统由实验箱、PLC、微机三部分构成。

其中实验箱为PLC提供:1)开关量输入信号DJS1。

2)单脉冲(PO1…PO6)。

3)开关量LED灯显示(INPUT、OUTPUT各20点)。

4)输入、输出端子(接PLC输入、输出)。

微机用于编程、提供动画界面,使PLC编程、调试更加方便。

EL型PLC教学实验系统流程有两种:编程电缆实验箱 PLC 手持编程器分析被控对象→编程→输入程序→连接实验线路→运行PLC程序→观察现象。

实验箱 PLC 微机辅助软件分析被控对象→编程→输入程序→连接实验线→运行PLC程序→观察现象。

II 型PLC教学实验系统特点:1.安装灵活,适用于各种PLC。

2.真正执行机构,形象,便于学生理解。

3.实际编程,锻炼学生抽象分析和编程能力。

4.实验箱结构紧密,各实验结构形象、直观在使用中如发现问题及错误,欢迎各位老师提出改进意见,我们将非常感谢您的支持和合作。

II 型PLC教学实验的布局怎样使用PLC实验箱PLC实验箱的用途:PLC实验箱是为PLC提供电源、调试信号的工具。

提供信号的种类前面已经讲过。

现在,我们具体分析其各部分的作用。

实验箱端子与PLC请安下面方法连接:(如出厂已连接好,请检查)PLC输入、接实验箱端子INPUT 00…19;PLC输出、接实验箱端子OUTPUT 00 (19)●开关组输入模块开关量输出插孔●输出、输入显示LED灯输入、输出LED灯,用于指示开关量输入、输出的状态。

可编程控制器(PLC)实验指导书(三菱)

可编程控制器(PLC)实验指导书(三菱)

3.熟悉三菱基本逻辑指令 LD、LDI、AND、ANI、OR、ORI 的使用方法。
4.熟悉典型继电器电路的工作原理。
5.预习本次实验内容,在理论上分析运行结果,预先写出程序的调试步骤。
四、实验步骤:
1.了解 FX2N-48MT PLC 的组成,熟悉 PLC 的电源、输入信号端 X 和公共端 COM、输出信
交流电源。
3.在 PC 机启动三菱 GX-Developer 编程软件,新建工程,进入编程环境。
4.根据实验内容,在 GX-Developer 编程环境下输入梯形图程序,转换后,下载到 PLC 中。
5.程序运行调试并修改。
6.写实验报告。
五、实验内容:
1.走廊灯两地控制程序(基础题)
(1) 控制要求:
变化时,均能影响到输出点 Y0 的状态。
运行结果
(5) 思考:
X0
① 上机运行以上程序,写出运行结果.
0
② 编程实现走廊灯三地控制:走廊东侧开关、走廊中间开关、0
走廊西侧开关均能控制走廊灯的亮灭。
1
2. 电动机的点动+连动程序(基础题)
1
X1 Y0 0 1 0 1
(1) 系统控制要求:
① 电动机的点动控制:按下点动启动按钮,电动机启动运行;松开点动启动按钮,
3.熟悉时间继电器典型电路的工作原理。
4.预习本次实验内容,在理论上分析运行结果,预先写出程序的调试步骤。
四、实验步骤:
1.电路连接好后经指导教师检查无误,并将 RUN/STOP 开关置于 STOP 后,方可接入 220V
断开→电动机 M1 停止运行,同时 KM1 自锁解除。 ② 电动机 M2:
启动:电动机 M1 已启动→压下启动按钮 SB4→接触器 KM2 线圈通电,其常开触点
