色度密度仪XRite528操作培训

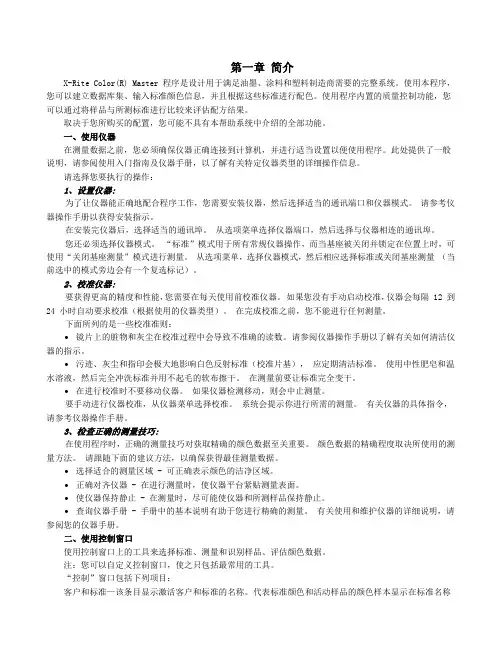

x-rite color master操作规程要点
第一章简介X-Rite Color(R) Master 程序是设计用于满足油墨、涂料和塑料制造商需要的完整系统。
使用本程序，您可以建立数据库集、输入标准颜色信息，并且根据这些标准进行配色。
使用程序内置的质量控制功能，您可以通过将样品与所测标准进行比较来评估配方结果。
取决于您所购买的配置，您可能不具有本帮助系统中介绍的全部功能。
一、使用仪器在测量数据之前，您必须确保仪器正确连接到计算机，并进行适当设置以便使用程序。
此处提供了一般说明，请参阅使用入门指南及仪器手册，以了解有关特定仪器类型的详细操作信息。
请选择您要执行的操作：1、设置仪器:为了让仪器能正确地配合程序工作，您需要安装仪器，然后选择适当的通讯端口和仪器模式。
请参考仪器操作手册以获得安装指示。
在安装完仪器后，选择适当的通讯埠。
从选项菜单选择仪器端口，然后选择与仪器相连的通讯埠。
您还必须选择仪器模式。
“标准”模式用于所有常规仪器操作，而当基座被关闭并锁定在位置上时，可使用“关闭基座测量”模式进行测量。
从选项菜单，选择仪器模式，然后相应选择标准或关闭基座测量（当前选中的模式旁边会有一个复选标记）。
2、校准仪器:要获得更高的精度和性能，您需要在每天使用前校准仪器。
如果您没有手动启动校准，仪器会每隔 12 到24 小时自动要求校准（根据使用的仪器类型）。
在完成校准之前，您不能进行任何测量。
下面所列的是一些校准准则：∙镜片上的脏物和灰尘在校准过程中会导致不准确的读数。
请参阅仪器操作手册以了解有关如何清洁仪器的指示。
∙污迹、灰尘和指印会极大地影响白色反射标准（校准片基），应定期清洁标准。
使用中性肥皂和温水溶液，然后完全冲洗标准并用不起毛的软布擦干。
在测量前要让标准完全变干。
∙在进行校准时不要移动仪器。
如果仪器检测移动，则会中止测量。
要手动进行仪器校准，从仪器菜单选择校准。
系统会提示你进行所需的测量。
有关仪器的具体指令，请参考仪器操作手册。
3、检查正确的测量技巧:在使用程序时，正确的测量技巧对获取精确的颜色数据至关重要。
x-rite color master操作规程
第一章简介X-Rite Color(R) Master 程序是设计用于满足油墨、涂料和塑料制造商需要的完整系统。
使用本程序，您可以建立数据库集、输入标准颜色信息，并且根据这些标准进行配色。
使用程序内置的质量控制功能，您可以通过将样品与所测标准进行比较来评估配方结果。
取决于您所购买的配置，您可能不具有本帮助系统中介绍的全部功能。
一、使用仪器在测量数据之前，您必须确保仪器正确连接到计算机，并进行适当设置以便使用程序。
此处提供了一般说明，请参阅使用入门指南及仪器手册，以了解有关特定仪器类型的详细操作信息。
请选择您要执行的操作：1、设置仪器:为了让仪器能正确地配合程序工作，您需要安装仪器，然后选择适当的通讯端口和仪器模式。
请参考仪器操作手册以获得安装指示。
在安装完仪器后，选择适当的通讯埠。
从选项菜单选择仪器端口，然后选择与仪器相连的通讯埠。
您还必须选择仪器模式。
“标准”模式用于所有常规仪器操作，而当基座被关闭并锁定在位置上时，可使用“关闭基座测量”模式进行测量。
从选项菜单，选择仪器模式，然后相应选择标准或关闭基座测量（当前选中的模式旁边会有一个复选标记）。
2、校准仪器:要获得更高的精度和性能，您需要在每天使用前校准仪器。
如果您没有手动启动校准，仪器会每隔 12 到24 小时自动要求校准（根据使用的仪器类型）。
在完成校准之前，您不能进行任何测量。
下面所列的是一些校准准则：∙镜片上的脏物和灰尘在校准过程中会导致不准确的读数。
请参阅仪器操作手册以了解有关如何清洁仪器的指示。
∙污迹、灰尘和指印会极大地影响白色反射标准（校准片基），应定期清洁标准。
使用中性肥皂和温水溶液，然后完全冲洗标准并用不起毛的软布擦干。
在测量前要让标准完全变干。
∙在进行校准时不要移动仪器。
如果仪器检测移动，则会中止测量。
要手动进行仪器校准，从仪器菜单选择校准。
系统会提示你进行所需的测量。
有关仪器的具体指令，请参考仪器操作手册。
3、检查正确的测量技巧:在使用程序时，正确的测量技巧对获取精确的颜色数据至关重要。
爱色丽色差仪说明书
简介
所有权通告
本手册中包含的信息源自 X-Rite, Incorporated 的专利和专有资料。制 定本手册的目的仅在于为该仪器的使用和一般维护提供支持。 本手册中的内容乃 X-Rite, Incorporated 的财产并归其版权所有。 严禁全部或部分复制。发布本信息并不意味着您有任何权利复制或使 用本手册用于除安装、操作或维护本仪器之外的目的。事先未经 X-Rite, Incorporated 书面许可，不得以任何形式或电子、电磁、机 械、光学、人工或其它的任何方式，复制、抄写、转录本手册的任何 部分，不得将其存储在检索系统中，或翻译成任何一种语言或计算机 语言。 本仪器可能涉及一项以上专利。有关实际专利号，请参看仪器。 版权所有 © 2004 X-Rite, Incorporated “保留所有权利”
FCC This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense.
爱色丽528密度仪操作培训
密度
Hue Error
密度
Grayness
40 36 24
36 31 22
36 31 22
30 28 18
状态响应 T, 在75% 菲林平网测量
60
让我们学习如何测量印刷反差
61
按下爱色丽分光密度仪上的“x”键. 按“下箭”键直至 选中“印刷反差”功能. 测量册子上第10部份的黄墨砖 (4色-讯号条的第12个色砖) 测量第10部份的75%平网砖 (4色-讯号条的第16个色砖). 写下印刷反差读数. 测量册子上第9部份的黄墨砖 (6色-讯号条的第16个色砖) 测量第9部份的75%平网砖 (6色-讯号条的第22个色砖). 写下印刷反差读数. 注意随暗调的胡涂, 印刷反差便很快有所改变
8
了解颜色
照明体 – 一个光源
样品或对象与光能量起亘动 光,接收器和处理器(密度计)
9
了解密度学
了解颜色
颜色的形成 色彩理论
10
色彩理论
加色法色彩理论
减色法色彩理论
Additive
Subtractive
11
色彩理论 加色法
12
加色法色彩理论
红光 + 绿光 + 蓝光 = 白光
25%
75%
Film Dot Area
41
我们于哪些地方测量密度?
色彩讯号条
一般这是最好的选择 用一条最适合你生产需要的讯号条
42
我们于哪些地方测量密度?
影像部份
尽可能避免
读取实地部份
43
我们怎样去测量密度?
色差仪使用方法
数字写入式：当光标在图（5）标准01时按下 光 标将跳至右区。我们可分别对L /A /B 值进行写入。
例：光标在图（5）中1时按下 键，显示如图：
标准 清楚
+000.0000
记存及退出
我们可以利用此种方法分别 对标准01、标准02、标准 03…….进行扫描写入数值。
我们可用 对光
标进行移动来选择 要修改的数值，并 用 + 来对选 择的数字进行修改。
Y+M=R Y+C=G
RGB 红、绿、蓝
a+
偏红
a-
偏绿
b+
偏黄
-Lv
偏黑
七、 清洁与保养仪器
常规清洁： 仪器外部可用湿布与温和的清洁剂擦拭。
（注意：请勿用任何溶剂清洁仪器，否则会损坏仪器表面）
清洁光学配件： 小心举器仪器，使用压缩空气清洁测量光圈。这可以帮助清洁光
学配件。 清洁白校正标准：
小心使用干燥不起毛的布清洁标准和白瓷砖。请勿使用任何溶剂 或清洁液。
确认白标准被存储于一个干燥、无灰尘、不直接接受光线照射 的地方。
结束语
END Thank You！Welcome to your good advice and plans! Do it better!
课程结束 谢谢大家的热情参与，欢迎提出您的宝 贵的意见和建议,以便我们共同进步！
----------林廷松 2007.02.23
主菜单 X
相当于手机的挂机键，返回仪器主屏幕， 主目录被加亮。
功能屏幕
仪器功能屏幕包括六个主要区域： 运行中功能 选项菜单 测量列表 测量数据 用户对话框 滤波器类型或光源/视角
以下是对于每个区域的简介。详细描述，请参照下图 每一个功能的分别描述。

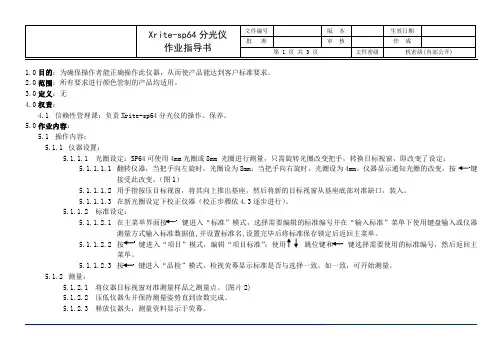

Xrite-sp64分光仪作业指导书
1.0目的：为确保操作者能正确操作此仪器，从而使产品能达到客户标准要求。
2.0范围：所有要求进行颜色管制的产品均适用。
3.0定义：无4.0权责：4.1信赖性管理课：负责Xrite-sp64分光仪的操作、保养。
5.0作业内容：5.1操作内容：5.1.1仪器设置：5.1.1.1光圈设定：SP64可使用4mm光圈或8mm 光圈进行测量，只需旋转光圈改变把手，转换目标视窗，即改变了设定：5.1.1.1.1翻转仪器，当把手向左旋时，光圈设为8mm；当把手向右旋时，光圈设为4mm。
仪器显示通知光圈的改变，按键接受此改变。
（图1）5.1.1.1.2用手指按压目标视窗，将其向上推出基座，然后将新的目标视窗从基座底部对准缺口，装入。
5.1.1.1.3在新光圈设定下校正仪器（校正步骤依4.3逐步进行）。
5.1.1.2标准设定：5.1.1.2.1在主菜单界面按键进入“标准”模式，选择需要编辑的标准编号并在“输入标准”菜单下使用键盘输入或仪器测量方式输入标准数据值,并设置标准名,设置完毕后将标准保存锁定后返回主菜单。
5.1.1.2.2按键进入“项目”模式，编辑“项目标准”：使用跳位键和键选择需要使用的标准编号，然后返回主菜单。
5.1.1.2.3按键进入“品检”模式，检视荧幕显示标准是否与选择一致，如一致，可开始测量。
5.1.2测量：5.1.2.1将仪器目标视窗对准测量样品之测量点。
(图片2)5.1.2.2压低仪器头并保持测量姿势直到读数完成。
5.1.2.3释放仪器头，测量资料显示于荧幕。
5.1.3 校正仪器：5.1.3.1 按向上跳位键 键向下跳位键 键加亮“校正”，按进入键 进入校正模式。
5.1.3.2 对准目标视窗于白标准，将仪器头压低，保持此测量姿势直至荧幕显示白校正完成。
(图片3)5.1.3.3 将目标视窗对准黑筒，将仪器头压低，保持此测量姿势直至两次读数完成，荧幕显示黑校正完成。
5.2 维护保养：5.2.1 日常点检(每周五进行)：5.2.1.1 外观清洁：使用无尘纸或无尘布擦净仪器上的灰尘，保持清洁。
X-RITE SP64型分光测色仪 -操作与维护作业指导书V1.2
***有限公司文件Q/CTI LD-CQCMRL-0027X-RITE SP64型分光测色仪操作与维护作业指导书保密等级：秘密版本/版次： 1.2编制日期审核日期审查日期批准日期文件修订履历表X-RITE SP64型分光测色仪操作与维护作业指导书1目的为规范X-RITE SP64积分球式分光光度仪的操作程序，正确使用设备，确保试验结果的准确性和有效性。
2 范围适用于X-RITE SP64积分球式分光光度仪的操作与维护。
3 职责设备操作人员负责仪器日常维护和保养，并填写设备使用记录，维护保养，维修及故障记录表，实验室主管负责操作设备规范性的监督。
4 操作步骤4.1仪器充电打开SP64开关，观察电量情况，如果低于25%则不可使用，必须充电。
若电池充电过渡引起电池组发热时，必须待其冷却后再移开使用。
4.2仪器校正在一般情况下，仪器每天应校正一次按【↑】或【↓】键加亮校正菜单，按【↲】键进入校正模式；先对准目标窗口于白标准，将仪器头压低，保持此测量姿势直到屏幕显示白校正完成。
当显示“成功！”后，将目标窗口对准黑筒，将仪器头压低，保持此测量姿势直到屏幕显示黑校正完成。
再一次测量白标准，对比数值，误差不超过±0.1可以继续测量4.3 仪器配置设定4.3.1把样品测量数据存储在仪器中就选择开；4.3.2 在平均选项选择每一次测量需要读数的次数，允许范围为1－9次，这些读数被平均后作为一场测量值，默认为“1”。
4.3.3 差值设定：在L*a*b*和L*C*H*颜色差异数据中选择△表示方式: 选择“数据”4.3.4颜色设定：4.3.4.1现执行功能：允许选择颜色数据参数中可获得色彩测量的功能和指数。
一个箭头（＞）表明功能被选择。
（选择L*a*b*）4.3.4.2现执行光源/视角：允许选择颜色数据参数中可获得光源/视角组合。
一个箭头（＞）表明光源/视角组合被选择。
（选择D65/10）4.5 试验模式4.5.1 品检模式：此菜单条目用来测量样品，并与相应项目中的相应标准进行比较，得出差值。
爱色丽500系列分光密度仪
爱色丽500系列分光密度仪参考资料：中国环保网（/trade/supply/index--1000100610031000--.htm）印刷过程中最先进的颜色控制工具：爱色丽密度仪(X-RITE)528型分光密度仪集密度和色度测量于一身，在所有生产过程中，只需使用一台仪器就可彻底解决问题。
对于四色印刷，爱色丽密度仪(X-RITE)528型分光密度仪提供给我们熟悉的功能，例如：密度值、网点增大、叠印率、印刷反差、灰平衡值、色调误差等。
只需轻轻一按，就能将密度值转换成色度值，如L＊a＊b, Yxy, L＊C＊h度等。
爱色丽密度仪(X-RITE)528型分光密度仪可帮助测量染料、Hi-Fi、PANTONE(R)、和不同专色，实现有效颜色品质控制及通讯。
四色和专色印刷的完美解决方案：高品质的分光光源头使爱色丽密度仪(X-RITE)528型分光密度仪具有同时测量颜色密度值和色度值的功能。
采用当今最新、最精确的色彩控制技术，该仪器集成多种颜色测量功能，效率高，精度高，确保您在四色和专色印刷过程中达到理想值。
专色比较：高品质的分光光源头使爱色丽密度仪(X-RITE)528型分光密度仪具有同时测量颜色密度值和色度值的功能。
采用当今最新、最精确的色彩控制技术，该仪器集成多种颜色测量功能，效率高，精度高，确保您在四色和专色印刷过程中达到理想值。
分光密度仪特点：■准确性近乎完美是世界上唯一采用光谱感应器技术测量色彩的密度仪系列，测量几何为45o/0o符合ANSI,DIN & ISO标准，准确度无可比拟。
拥有高度一致性的测量随时随地为您提供可比较的色彩测量结果。
■中文、大图形显示屏为您提供方便、易读的显示屏，多种语言(包括中文)显示所有菜单命令，满足您的任何测量操作需要。
■可靠、独特的设计理念测量目标窗使您能轻松精确地定位，因而每次都可获得准确的测量值。
独特的便携式外形设计，引导了密度测量领域的革新。
■多种测量孔径含标准测量直径 3.4mm,另附有多种测量孔径可供选择：2.0mm测量孔径(不含偏光镜)；6.0mm孔径；1.6mm×3.2mm微型孔径。
X-Rite i1Display Pro颜色计ibrator用户指南说明书
During each calibration, LaCie blue eye pro saves the specific hardware settings that correspond to your chosen colorimetric environment within the ICC Profile it creates. Such advanced ICC profiles allow you to switch from one colorimetric environment to another. For example, you can change your white point from D50 (5000K) to D65 (6500K) without needing to recalibrate or even manipulate the colorimeter, while preserving the advantage of a precisely hardware-calibratedindows XP, Windows 2000, Windows Vista™ 32 • Mac OS 10.3.9 or later on PowerPC or 10.4.5 or later on
Intel platforms • Graphics board supporting DDC-CI • USB port • LaCie 300/500/700 Series Monitor for fully
LaCie blue eye pro Proof Edition
Proof-grade calibration for LaCie displays
爱色丽Color iMatch操作手册
QC（品质控制）应用
一、语言选择 在关闭程序的情况下， 打开 “开始”—“ 所有程序”—“ GretagMacbeth”—“ Color iControl” 下的“iConfigure”：
显示如图： 语言选项：选择显示的语言 选择桌面：设置默认的应用 行业测量模式，在软件内可以更 改，建议为空白。 配色软件功能配置： iQC--只有测色，没有配色 Textile--纺织行业应用 Paints---涂料、塑料工业
二、仪器校正 1。打开程序，在出现 Please Wait...画面后，显示如下：
第 7 页
iQC 软件以工作（.job）的形式展开，类似于微软的 WORD 文档；每个 job 相 对 独 立 ， 可以储存不同的设置和色样。 � Open Last e-job--------- 开启之前最后储存的一个 job 工作 � 打开新工作------------------ 开启一个全新的工作，工作内设置为系统默认的设置 � 只开程序，不开工作-----只打开 iQC 程序，不开启任何工作 � 取消-------------------------- 关闭程序 2。选择“打开新工作”，显示如：
其它画面直接按下一步， 直至安 装完成。
仪 器 安 装
软件安装完成后，在桌面上会出现一个右图所示的 Color iControl 图标， 双击此图标启动软件，显示 Please wait 画面（注意：软件初始化需要一定时 间，根据电脑的配置情况，等候时间长短不一，请耐心等待） 。 1.初始化完成后，出现右图所 示对话框： 操作员 ID--- 在设置每个操作员 的权限和密码后有效，暂可不输。 取消---------退出程序。 Setup--------进入设置画面。
X-rite Color iQC/iMatch 电脑测配色系统 操作手册
sp62色度测试仪说明书
第一部分 – 概述和安装
仪器概述 性能 解开包装并检查 包装图和配件清单 安装电池组 改变光圈设定(仅适用于 SP64) 应用电力 给电池组充电 解开仪器基座门闩 仪器输入/输出串联交口 附加腕带
第二部分 – 用户界面
主界面 基本键操作指南 向下跳位键 向上跳位键 进入键 退出键 主菜单键 阅读键 测量模式屏幕 数据存储信息 颜色数据参数 颜色数据 使用仪器 打开菜单或模式 打开弹出列表框 打开文字数字编辑器 选择单一或多个条目 选择颜色数据参数 仪器指示灯 重要测量技巧
第三部分 – 仪器校正
概述 放置仪器于标准之上 校正过程
iv
第四部分 – 设定仪器配置
概述 语言 测量选项 样品存储 合格/不合格 自动标准 平均 差异显示 颜色选项 执行中功能 执行中光源/视角 遮盖度 力度 条件配色 ∆Ecmc 因数 ∆E94 因数 色光分类 SP88 排除镜面模式 数据库工具 检视标签 原厂设置 清除数据库 清除所有样品 清除所有标签 清除所有项目 清除所有工作 清除所有标准 硬件设置 串联端口 操作模式 校正时间 自动断电 按键发声 调整时钟 显示设定 下载原厂设置 4-1 4-1 4-2 4-3 4-3 4-3 4-3 4-4 4-5 4-6 4-6 4-7 4-8 4-8 4-9 4-10 4-10 4-11 4-11 4-12 4-12 4-13 4-13 4-14 4-14 4-14 4-15 4-15 4-17 4-19 4-19 4-21 4-20 4-21 4-22 4-24 5-1 5-1 5-2 5-4 5-5 5-7 5-9 5-10
ii
警告：如使用爱色丽 SE30-81 (115V) 或 SE30-77 (100-240V) 之外的电池充电 器，可能存在操作危险。请仅使用爱色丽电池组 SP62-79-23，使用其它类型 的电池组可能会爆炸而引起人身伤害。
2024年使用数字式密度计安全操作规程
2024年使用数字式密度计安全操作规程
1. 熟悉设备：在操作数字式密度计之前，首先需要熟悉设备的使用方法和功能。
阅读操作手册，了解设备的各个部件和按钮的功用。
2. 安装设备：根据操作手册的指示，正确安装设备。
确保设备与电源连接正确，并且摆放在平稳的表面上。
3. 校准设备：每次使用设备之前，都需要进行校准。
根据操作手册的指示，使用标准样品进行校准。
确保设备的读数准确和可靠。
4. 样品准备：准备待测样品，并保证样品干净和无杂质。
根据操作手册的指引，将样品置于密度计的样品室中。
5. 进行测量：打开设备的电源，按照操作手册中的步骤，选择所需的测量模式和参数。
等待设备完成测量并记录数据。
6. 清洁设备：测量完成后，关闭设备的电源，将设备清洁干净。
使用适当的清洁剂和软布擦拭设备的表面，并避免使用过多水分。
7. 储存设备：在使用完设备之后，将其储存在干燥、清洁和安全的地方。
避免设备受到损坏或污染。
8. 定期维护：定期检查设备的性能和功能。
遵循操作手册中的维护指示，确保设备的长期使用。
请注意，以上规程只是一般性的指导原则，具体操作规程可能因设备厂商和型号而异。
在使用数字式密度计之前，请务必详细阅读和遵循设备的操作手册，以确保安全和正确的操作。
颜色密度仪——爱色丽530使用说明
2、CIE LCH颜色空间：
把LAB用极坐标的方式表示就成了LCH颜 色空间（如右图）， L同样表示颜色的明度值， C表示颜色饱和度，H表示颜色色相。这与人 们描述颜色的习惯更一致。
LAB和LCH可以相互换算，印刷一般用 LAB来描述颜色。
刷条件的差异，Pantone色谱的同种颜色也不可能印刷得完全一致，因此 无法指定一个用作标准的L*a*b*值。
3、客户除了提供颜色的L*a*b*值外，还必须提供实物样才能印刷。（×） 辨析：如果客户提供了颜色的L*a*b*值及其测量条件，那么就可以完
全表示客户需要的印刷颜色，而不需要再提供实物样。
CIE LAB如何计算样品与标准之间的色差？
1、印刷品上的某个颜色对应着唯一的一个L*a*b*值。（×） 辨析：一个L*a*b*值只是唯一地对应于我们人眼感觉到的一个颜色，
如果我们更换了光源，物体的颜色会发生变化，那么它的L*a*b*值也就发 生了变化。所以我们定义物体的颜色的时候，必须要指定其照明条件。
2、每个Pantone色都应该对应着一个L*a*b*值。（×） 辨析：Pantone色谱虽然可以用来作为颜色交流的标准，但是由于印
D50/2
L* = ? a* = ? b* = ?
测量色差的方法：
1. 在颜色测量界面中，把上方 的“颜色” 切换为“颜色减 去标准”模式（如右图）。
2. 进入“标准”，测量并储存 标准，仪器共可以存16个标 准。
3. 返回颜色测量界面，测量样 品，仪器会自动搜索最接近 的标准与之比较，显示出色 差值。
所以，没有光，就没有颜色。
Байду номын сангаас光波进入人眼示意图
爱色丽SP系列测色仪操作演示
使用 ↑ 和 ↓ 键选择 “ 校正” 功能，然后使用确认 键进入“校正”子菜单.
2020/9/27
校正
校正 < 测量标准白 > 状态 : 要求校正 S/N : 00576 镜头尺寸 : 4.0mm
在“校正” 对话框中, 按照< 测量标准白 >引 导 对白场进行测量.
2020/9/27
校正
校正 < 测量标准黑 > 状态 : 要求校正 S/N : 00576 镜头尺寸 : 4.0mm
2020/9/27
品控 分析 比较 力度 遮盖率
比较
- 主菜单 -
X-Rite ----S--P-6-X4----R--e-ad
9929 A00234
使用↑ ↓ 键来选择 “比 较”功能并使用确认键来进 入子菜单。
2020/9/27
比较
标准
比较
L*a*b* D65/10 SPIN
< 测量标准 >
SPIN
cf +0.00 l +0.00 c +0.00
回到主菜单
2020/9/27
2020/9/27
比较
下一功能 主菜单
品控 分析 比较 力度 遮盖率 校正 标准
项目 运行工作 配置
品控
- 主菜单 -
品控 用X-来R对ite样品和
所 并
选且--标给--S-准出9-P9-6-2进最4-9--行终---比的-
较 结
果-即PAA0S0S2/3F4AIL 状
项目 运行工作 配置
校正
- 主菜单 -
X-Rite 校正---用-S--P于-6-更4---正---由- 于
时 间 或 损992耗9 造 成 的 仪器误A差0。0234
色度仪操作——精选推荐
Gretag Macbeth SpectroEye色度仪操作指引1．目的规范色度仪的检测条件和检测方法，确定相关指标的允许误差，使之对印刷颜色复制更具实际指导意义。
2．范围适用于胶印车间所有印刷品的颜色检测工作。
3．定义CIE L*a*b*色空间CIE L*a*b*色空间——通过在直角坐标系中标绘L*，a*，b*形成的三维的近似均匀的颜色空间。
色差∆E*——呈现在L*，a*，b*色空间中的两个点之间的色刺激之差。
L*——亮度指数，在颜色立体中，用纵轴表示，黑位于最下端，L*=0，白位于最上端，L*=100。
a*——红绿指数，正值表示红色成分的比例，负值表示绿色成分的比例。
b*——黄蓝指数，正值表示黄色成分的比例，负值表示蓝色成分的比例。
（∆L*、∆a*、∆b*的相关内容详见“附录”）4．职责机长须使用该色度仪对印张的颜色进行检测，以确认∆E CMC值符合工程单要求；对于无明确要求的产品，则∆E CMC≤2.0。
5．培训要求了解印刷色彩的基本知识，有判断颜色的实际经验。
6．工作程序6．1色度仪测量界面介绍6．1．1左上角显示当前正在使用的检测项目，如CIE L*a*b*，Density，Dot Gain。
右上角的Return可以进入主菜单（Main Menu）。
6．1．2主屏幕（中间部分）的显示内容取决于当前所使用的检测项目。
6．1．3底部按钮栏主要包括：∙Measurement Function（检测功能选择）：CIE L*a*b*，Density（密度），All Densities（所有密度），Dot Gain（网点增大）等。
Switch To Absolute/ Difference：切换当前主屏幕显示值为测量的绝对值或印张与样板的差值。
∙Switch TO Graphical/ Numerical：切换当前主屏幕显示方式为图形显示或数值显示。
∙Averaging ( 平均值)：Accept Date （接受设置）Averaging On/ Off （求平均值功能开/关）No. Measurement 2 ( 测量次数)Reject Date （不接受设置）∙Select From Datebase：从数据库中选择样板颜色数据∙Save Ref. In Datebase：将当前测得的样板颜色数据存入数据库6．2色度仪的检测条件设置见第一页6．3 色度仪检测方法6．3．1 CIE L*a*b* 色度测量1)在按钮栏的按钮中选择CIE L*a*b*，选择Switch ToDifference。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳市舜丰印刷材料有限公司
色度密度仪X-Rite 528操作培训
品质部：严国城2013-03-02
爱色丽528分光密度仪具备了测量颜色色差的功能，可以直接测量出表示颜色的参数Lab和Lch，并且能比较两个不同颜色的色差值，且能以△E的色差值来表示，不仅可以用于我们调色部的配色，调色，同时可用于车间生产的质量控制、色差评估等等。
一，外观及用户界面
二，解开基座锁定
1、将基座与仪器靠紧，旋转螺栓。
2、调整螺栓使其与基座缺口成一线。
3、小心释放基座。
三，电池充电
四，开启仪器
1、使用仪器进行操作时，只需打开位于仪器底部的电池开关。
2、打开电池开关或接入变压器后，显示屏会出现一个英文界面，直接按确定键进入主目录按键名称及其功能
向上跳位键：向上选择菜单项目。
向下跳位键：向下选择菜单项目。
X 主目录键：取消当前修改，返回到主目录。
退出键：取消当前修改，返回到上一级菜单。
确认键：进入被选项目的子菜单；对修改进行确认。
五，显示屏内主目录的界面
主目录
密度
颜色
匹配
自动选择功能
网点
叠印
印刷反差
色调误差/灰度
纸张指数
比较
校正
配置
六，仪器校正
1、在校正之前，确保校正参考标准（校正板）的清洁。
2、按向上/向下跳位键选中“校正”菜单，并按确认键进入。
3、将仪器放于校正板，使目标窗口对准白板。
4、压低仪器到基座，并保持其姿势3秒以上直到对话框提示”校正完成”松开。
5、通常情况下，仪器应每天（24小时）校正一次，保证仪器测量的准确与稳定。
全面校正的方法：
当更换测量口径或偏振片的时候需要进行全面校正。
1．主目录 > 配置>全面校正，进入全面校正界面（如下图）；
2．先测量白板，仪器会提示测量两次；
3．当屏幕提示“测量黑筒”时，将测量头对准房间中比较暗的地方，按住不放进行测量，直到仪器自动测量四次后才可松开；
4．此时屏幕左下角显示“完成”，表示校正成功。
七，设定仪器操作环境
初次使用时或后期使用时，可根据测量的需要在主目录下“配置”菜单中设定仪器的各项参数（下面介绍几项常用的参数）。
1、语言：中文、英文、日本等多种语言，在此忆设定为中文。
2、颜色选项：设定为Lab 方式：CIE 。
3、校正选项：设定为24小时。
4、并闭电力：暂设定为60秒。
5、自动识别：设定为“开”状态。
八，Lab 色空间
颜色空间—绘制颜色立体
所谓颜色空间即是将描述颜色的要素作为坐标并以此建立起来的三维空间。
在颜色空间中， 每一种颜色都有唯一的一组参数与之对应，同样每一组参数也对应着唯一的一种颜色。
<测量白板> 测量白板 自动识别
校正 标准
白板 黑筒 校正
目前最常用的是CIE Lab 色空间
CIE Lab 色空间以L 值表示颜色的明度、a 值表示颜色的绿红值、b 值表示颜色的蓝黄值。
如果单纯以一组Lab 值来判断某个颜色并没有太大的实际意义，但是当我们对两个颜色进行比较时，我们可以通过这两个颜色的Lab 差值来判断出它们之间的差别。
L 代表明暗度，也就是颜色的深浅，a 代表红绿值，b 代表黄蓝值。
L 为“﹢” 表示颜色偏浅，为“﹣”表示颜色偏深。
a 为“﹢” 表示颜色偏红，为“﹣”表示颜色偏绿。
b 为“﹢” 表示颜色偏黄，为“﹣”表示颜色偏蓝
△Eab 代表色差，△Eab 值越小代表色差越小，值越大代表色差越大。
比如：某个客户给我们提供的标准色样测量Lab 值为60/30/20，而我们实际生产的成品测量Lab 值为62/31/18，经计算其Lab 差值分别为+2/+1/-2，由此我们可知产品L 值高于标准也即偏亮、a 值高于标准也即偏红、b 值低于标准也即偏蓝，通过产品和标准色样Lab 值的对比我们可以轻易得知当前产品的颜色状态。
另外，通过两组Lab 值我们可以计算出两颜色间的色差。
九，测量色差的方法：
测量颜色的方法：
● “主目录 > 颜色”，进入颜色测量界面（如下图）。
● 放平印刷品，把仪器的测量孔对准目标颜色，按下机身即可测量出目标的颜色值。
1. 在颜色测量界面中，把上方的“颜色” 切换为“颜色减去标准”模式（如下图）。
2. 进入“标准”，测量并储存标准，仪器共可以存16个标准。
3. 返回颜色测量界面，测量样品，仪器会自动搜索最接近的标准与之比较，显示出色差值。
十，测量密度 密度的性质： 密度只是表示色墨的深浅或者墨层的厚度，不能反映色墨的颜色。
当墨层厚度达到一定程度时，密度值不再增加（如下图所示）。
密度与墨层厚度的关系：
D50/2
<测量样品> △Eab 4.27（总色差）
△L* 0.56（偏浅） △a* -1.52（偏绿）
△b* 3.95（偏黄）
样品 标准
选项 颜色减去标准 D50/2 <测量样品> >L* 67.23 a* 18.85 b* 29.27 样品 选项 颜色
密度会随着墨层厚度的增加而增加，但是增幅会逐渐减小，到了一定程度后就不再变化。
测量密度的主要目的：
1、控制色域范围和灰平衡；
2、控制网点扩大值；
3、控制印刷墨色均匀一致性。
测量密度的方法：
1、用跳位键↑或↓选择主目录中的“密度”，按进入键←进入密度测量界面（如图）。
2、放平样品，把仪器的测量孔对准样品，按下机身即可测量出样品色墨的密度值。
“ > ”指示该样品色墨的主色调的密度。
十一，注意事项 1、未测量使用或仪器在运输过程中，基座必须处于锁定状态以保护仪器的光学配件。
2、正常使用时，当屏幕上出现“电池不足”提示消息时，电池电力已不足电满时的四分之一，此时仪器仍可正常进行，但相当于发出充电警告，需在此后适当 的时候立即进行充电。
T
<测量样品> >V 0.28（黑） C 0.28（青） M 0.28（品） Y 0.29（黄） 样品
选项 密度 样品颜色 测量
密度是多少？
3、当交流变压器被连接时，仪器自动保持开启状态，且电池开关应用无效。
4、如果校正过程中屏幕出现“光学配件改变”信息时，表明校正失败，此时选择“不”并重新进行校正，校正完成后自动回到主目录。
5、测量环境不改变，所有生效的设置无须再进行更换。
6、仪器由精密光学无器件组成，使用需注意轻拿轻放。
7、仪器以及校正标准避免在潮湿、灰尘、油污、太阳光等环境下存放。
8、由于操作失误，测量过程中屏幕可能会出现错误信息，伴随所有报错仪器将发出一声长鸣。
如果在测量过程中出现任何错误信息（电池不足除外）将自动取消此次测量，所提示的数据为上一次成功测量的数值。
