光学设计软件ZEMAX简介共54页
ZEMAX培训课件
编辑项目
编辑项目的方法
用户可以通过zemax的菜单栏或右键菜 单选择编辑项目，也可以通过快捷键 Ctrl+E来编辑项目。
VS
编辑项目的步骤
编辑项目时，用户可以修改项目的各种参 数，如系统名称、波长、视场等，还可以 添加或删除组件、改变组件的位置和属性 等。
光线追迹的高级功能
01
02Βιβλιοθήκη 03光线分束zemax支持对多条光线进 行追迹，并可以设置每条 光线的初始状态和属性， 如能量、偏振态等。
光学材料的分类
光学材料包括透明材料和不透明材料两大类，透明材料如玻璃、水晶等，不透 明材料如金属、陶瓷等。
光学材料的属性
光学材料的属性包括折射率、透射率、反射率、色散等，这些属性对光线的传 播和出射有不同的影响。
导入和导出文件
导入文件
zemax支持导入多种类型的文件，包括.zem文件、.opt文件、.zmx文件等，用户可以通过导入功能将这些文件导 入到zemax中。
导出文件
zemax支持导出多种类型的文件，包括.zem文件、.opt文件、.zmx文件等，用户可以通过导出功能将zemax中 的文件导出到其他应用程序中。
建立新项目
新建项目的方法
用户可以通过zemax的菜单栏或右键菜单选择新建项目，也可以通过快捷键 Ctrl+N来新建项目。
新建项目的步骤
新建项目后，用户需要选择一个模板，设置项目名称、保存路径等参数，然后就 可以开始设计光学系统了。
zemax界面主要包括菜单栏、工 具栏、项目浏览器、工作区等部 分。
工具栏包括常用工具、快捷键等 。
工作区包括设计界面和仿真界面 ，可以方便地进行光学设计和仿 真分析。
02
ZEMAX主要功能介绍-课件PPT
全口径球差优化操作数：ZPL03.zpl
l L1
PZ1
ZPL宏语言在优化中的应用举例1 ——ZPL03.ZPL
TYPE: ZPLM MARC#: 3 ZPL03与SPHA的区别：
SPHA表示波相差中球差系数W040的大 小；而ZPL03则表示全口径球差的实际大 小。
主面位置
l
H l
H
(1 C ) n
A (1 B ) n
A
ZPL07.ZLP ——主面位置计算操作数
优化对话框中的ZPL07.ZPL
ZEMAX EXTENSION编程 ——基于C++语言的ZEMAX编程
ZEMAX具有强大的光学数据处理能力 C++语言则是功能强大灵活的高级程序语
光学系统的性能分析与优化
1.像质分析/照明特性分析 2.优化功能
Optimization Global Search Hammer optimization
ZEMAX的主要功能
公差分析
1.样板匹配 2.公差分析
数据输出
1.系统结构参数及性能输出 2.零件图输出
用户扩展功能
1.ZPL宏语言编程(Zemax Programming Language) 2.C++语言功能扩展(Zemax Extension)
添加结果
ZEMAX编程
应用ZEMAX这一光学平台，结合用户自 己的需要，添加自己特定的功能。
ZEMAX编程包含ZEMAX Programming Language (ZPL宏语言编程）和 ZEMAX Extension （ZEMAX C++语言扩展编程） 两种
ZEMAX软件基础介绍
ZEMAX软件基础介绍Zemax软件的介绍ZEMAX是美国 Radiant Zemax 公司所发展出的光学设计软件，可做光学组件设计与照明系统的照度分析，也可建⽴反射，折射，绕射等光学模型，并结合优化，公差等分析功能，是套可以运算sequential及Non-Sequential的软件。
ZEMAX 有三种不同的版本：Standard 标准版（原SE）；Professional 专业版（原EE）；Premium 旗舰版（原IE）。
1主要特⾊1.1分析提供多功能的分析图形，对话窗式的参数选择，⽅便分析，且可将分析图形存成图⽂件，例如：*.BMP， *.JPG．．．等，也可存成⽂字⽂件*.txt。
1.2优化表栏式merit function参数输⼊，对话窗式预设merit function参数，⽅便使⽤者定义，且多种优化⽅式供使⽤者使⽤，诸如Local Optimization可以快速找到佳值，Global/Hammer Optimization可找到最好的参数。
1.3公差分析表栏式Tolerance参数输⼊和对话窗式预设Tolerance参数，⽅便使⽤者定义。
报表输出多种图形报表输出，可将结果存成图⽂件及⽂字⽂件。
2应⽤领域含括Projector，Camera，Scanner，Telescope，光纤耦合，照明系统、夜视系统等。
Zemax 软件的界⾯1 Zemax 软件的⼯作窗⼝Figure 1 Zemax 默认的⼯作窗⼝2 Zemax 透镜数据编辑器（LDE ）2.1 表⾯类型Zemax 在标准⾯型下有平⾯、球⾯和⼆次曲⾯等选项。
LDE 的Surface Type （表⾯类型）栏分为两列，左边⼀列分为OBJ 、STO 和IMA 三⾏，它们分别对应物⾯、光阑⾯和像⾯；右边⼀列的三⾏是左边三种表⾯的类型。
默认的表⾯类型是标准型，⽤Standard 表⽰。
OBJ 即物⾯被默认为0⾯。
表格 1 不同表⾯的⼆次曲⾯系数菜单栏⼯具栏 LDE表⾯类型曲率半径厚度玻璃半⼝径2.2表⾯的曲率半径Zemax中⾯的曲率半径有正负之分。

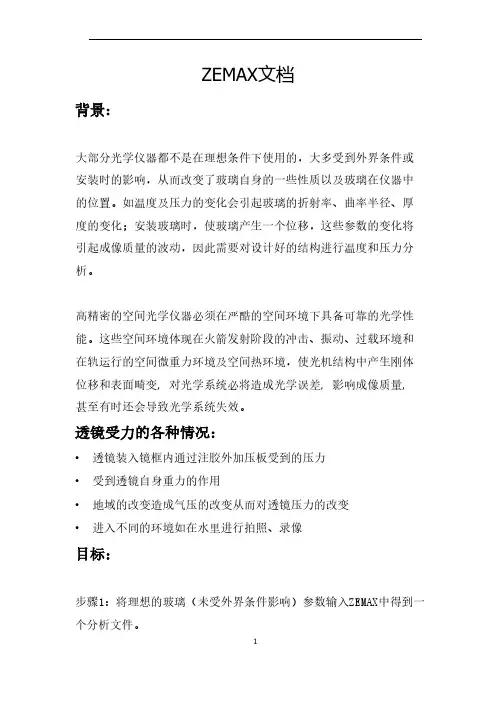

【VIP专享】zemax文档
ZEMAX文档背景：大部分光学仪器都不是在理想条件下使用的，大多受到外界条件或安装时的影响，从而改变了玻璃自身的一些性质以及玻璃在仪器中的位置。
如温度及压力的变化会引起玻璃的折射率、曲率半径、厚度的变化；安装玻璃时，使玻璃产生一个位移，这些参数的变化将引起成像质量的波动，因此需要对设计好的结构进行温度和压力分析。
高精密的空间光学仪器必须在严酷的空间环境下具备可靠的光学性能。
这些空间环境体现在火箭发射阶段的冲击、振动、过载环境和在轨运行的空间微重力环境及空间热环境，使光机结构中产生刚体位移和表面畸变, 对光学系统必将造成光学误差, 影响成像质量, 甚至有时还会导致光学系统失效。
透镜受力的各种情况：•透镜装入镜框内通过注胶外加压板受到的压力•受到透镜自身重力的作用•地域的改变造成气压的改变从而对透镜压力的改变•进入不同的环境如在水里进行拍照、录像目标：步骤1：将理想的玻璃（未受外界条件影响）参数输入ZEMAX中得到一个分析文件。
步骤2：利用有限元分析软件将玻璃受到外界条件影响转变成玻璃的具体位移以及外界给玻璃的具体压力（玻璃自身参数的改变）。
步骤3：改变玻璃的几何变化使其产生的变化等效于步骤2中位移和压力产生的变化。
步骤4：生成程序（输入力和位移的变化，程序自动生成新的变化）ZEMAX简介•ZEMAX是一套综合性的光学设计软件，集成了光学系统所有的概念、设计、优化、分析、公差分析和文件管理功能。
ZEMAX所有的这些功能都有一个直观的接口，它们具有功能强大、灵活、快速、容易使用等优点。
•ZEMAX 有三种不同的版本：ZEMAX-SE（标准版）；ZEMAX-XE（扩展版）；ZEMAX-EE（工程版）。
有些功能只在EE版本中才具有。
ZEMAX可以模拟序列性（Sequential）和非序列性（non-sequential）系统，分别针对成像系统和非成像系统。
用于光学组件设计及照明系统的照度分析，也可建立反射、折射、绕射等光学模型。
2019-zemax基本介绍和操作-文档资料
编辑器（Editors）
栏中包括ZEMAX中所有编辑器命令，展开后可打开Lens data editor，Merit function editor。
对话框（Dialogs）
重庆大学 - 光学CAD来自固定大小，在过程中跳出来的视 窗（鼠标拖曳不能改变大小）
用于定义或更新视场（Fields）、 波长（Wavelengths）、孔径 （Apertures）、面型（Surface types）等。
多视窗同时显示
重庆大学 - 光学CAD
菜单栏
文件（File）
ZEMAX 基本介绍和操作
王宁
Ray Tracing
Sequential
Non-sequential
以surface为对象建模 指定光线和面相交的顺序 光线与每个面只相交一次
光线不会分光 镜面反射
光线不能超过临界角 通过孔径外的光线必须渐晕 surface 位置由前一个面确定 每个面都有物空间和像空间 计算的光线少，计算速度快
报告（Report）
形成镜头设计结果的报告，可以作为每一个光学面的形成报告（Surface data）； 也能为镜头系统形成高斯参数或光学特性参数的报告（System data）；还可以给出 设计结果的详细数据报告（Prescription data）。
重庆大学 - 光学CAD
菜单栏
宏编程（Macros）
执行已经编译好的宏程序。宏程序的编程过程：（1）使用一般的文本编辑器或使用 ZEMAX自身的编辑功能创建扩展名为“*.ZPL”文件，该文件置于ZEMAX目录下的 Macros目录中；（2）使用ZEMAX提供的命名或函数库进行程序编写；（3）用 Macros菜单下的“Run/Edit Zpl Macros…”执行宏程序。宏程序可以提取光线追迹数 据、像质指标等，可以定义新的优化设计用的操作符。执行时，宏程序作用的对象是 当前显示的镜头系统。

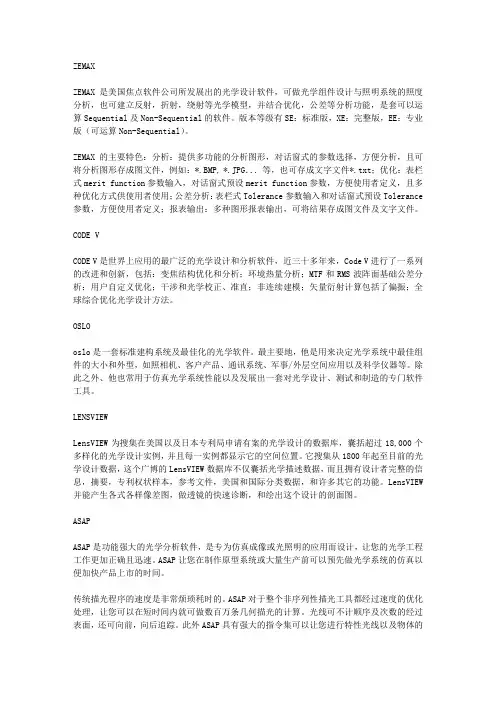

常用光学设计软件介绍
ZEMAXZEMAX是美国焦点软件公司所发展出的光学设计软件，可做光学组件设计与照明系统的照度分析，也可建立反射，折射，绕射等光学模型，并结合优化，公差等分析功能，是套可以运算Sequential及Non-Sequential的软件。
版本等级有SE：标准版，XE：完整版，EE：专业版（可运算Non-Sequential）。
ZEMAX的主要特色：分析：提供多功能的分析图形，对话窗式的参数选择，方便分析，且可将分析图形存成图文件，例如：*.BMP, *.JPG．．．等，也可存成文字文件*.txt；优化：表栏式merit function参数输入，对话窗式预设merit function参数，方便使用者定义，且多种优化方式供使用者使用；公差分析：表栏式Tolerance参数输入和对话窗式预设Tolerance 参数，方便使用者定义；报表输出：多种图形报表输出，可将结果存成图文件及文字文件。
CODE VCODE V是世界上应用的最广泛的光学设计和分析软件，近三十多年来，Code V进行了一系列的改进和创新，包括：变焦结构优化和分析；环境热量分析；MTF和RMS波阵面基础公差分析；用户自定义优化；干涉和光学校正、准直；非连续建模；矢量衍射计算包括了偏振；全球综合优化光学设计方法。
OSLOoslo是一套标准建构系统及最佳化的光学软件。
最主要地，他是用来决定光学系统中最佳组件的大小和外型，如照相机、客户产品、通讯系统、军事/外层空间应用以及科学仪器等。
除此之外、他也常用于仿真光学系统性能以及发展出一套对光学设计、测试和制造的专门软件工具。
LENSVIEWLensVIEW为搜集在美国以及日本专利局申请有案的光学设计的数据库，囊括超过18,000个多样化的光学设计实例，并且每一实例都显示它的空间位置。
它搜集从1800年起至目前的光学设计数据，这个广博的LensVIEW数据库不仅囊括光学描述数据，而且拥有设计者完整的信息，摘要，专利权状样本，参考文件，美国和国际分类数据，和许多其它的功能。
Zemax软件在光学设计
TFCalc
• TFCalc是一个著名的光学薄膜设计软件，用于 设计和加工光学薄膜镀膜 • 许多光学元件需要多层膜系设计，如棱镜、显示 器、眼镜片等。为了控制从X射线到远红外线的 波长范围内的光的反射和透射，光学薄膜取决于 它需要如何控制光的干涉和吸收，TFCalc让您 轻松的设计出您的光学系统中光学元件所需的薄 膜层
ZEMAX
• Zemax是美国zemax公司设计的专用光学设计 软件包 • 可实现序列和非序列分析 • 用于光学组件设计及照明系统的照度分析，也 可建立反射、折射、绕射等光学模型 • 分析：提供多功能的分析图形，对话窗式的参 数选择，方便分析，且可将分析图形存成图文 件，例如：*.BMP, *.JPG等，也可存成文字文 件*.txt
二. ZEMAX概述
• ZEMAX能做什么？
ZEMAX是一个程序，它能够建模、分析以及辅助设计 光学系统
•
ZEMAX不能做什么？
ZEMAX只是一个工具，它不能教会你如何设计镜头和 光学系统，使用工具的你才是设计师；ZEMAX不能取 代工程实践，设计师的责任是检查ZEMAX模拟结果的 合理性与可行性
•
• • •
杂光学系统 Code V自带的专利库包含了多种镜头，可 供用户在初始设计时选择 可以与多种机械CAD软件交换数据，可以 输出多种标准加工图纸 有外部程序接口，用户可以用它根据需要 对 软件进行扩充和修改 成像领域中功能最强大，价格最高
OSLO
• 用于照相机、通讯系统、军事\空间应用、科 学仪器中的光学系统设计，在确定光学系统中 光学元件的最佳大小及外形时具有突出优势 • 适用于序列及非序列系统 • 优点是以设计者为导向的设计风格，用户界面 直观；功能强大精度高 • 灵活性强，其提供的CCL语言相对于其它光学 软件更灵活
光学设计软件ZEMAX简明教程(2024)
29
拓展模块介绍及选购建议
• 高级光学设计模块：提供更高级的光学设计功能，如非球面优化、多波长分析等，适用于对光学性能有更高要 求的设计任务。
• 照明设计模块：专门针对照明系统设计的功能模块，包括光源建模、光斑分析、照度计算等，适用于照明领域 的设计师和工程师。
• 激光系统设计模块：针对激光系统的特殊需求提供的设计工具，包括激光束传播模拟、热效应分析等，适用于 激光技术研究和应用领域的专业人员。
分析光学系统成像质量的 重要工具，包括球差、彗 差、像散、场曲等。
8
波动光学原理简介
光的波动性
光是一种电磁波，具有振幅、频率、相位等波动 特性。
干涉现象
两束或多束相干光波在空间某一点叠加时，产生 加强或减弱的现象。
衍射现象
光波遇到障碍物或小孔时，偏离直线传播路径的 现象。
2024/1/29
9
典型光学系统分析
2024/1/29
选择合适的曲面形状
根据实际需求，选择合适的曲面反射镜形状，如球面、非球面等， 以实现特定的光学性能。
优化反射面精度
通过提高反射面加工精度、采用先进的抛光技术等手段，降低反射 面的粗糙度，提高反射镜的反射效率。
考虑热稳定性和机械稳定性
针对特定应用场景，选择具有优良热稳定性和机械稳定性的材料和 结构，以确保反射镜在复杂环境中的性能稳定性。
复杂光学系统设计
讨论复杂光学系统的设计方法，如多波长、 大视场等。
2024/1/29
梯度折射率透镜设计
研究梯度折射率透镜的设计原理和实现方法 。
新型光学材料应用
探讨新型光学材料在特殊透镜设计中的应用 。
18
05 反射镜设计实例分析
2024/1/29
zemax基本介绍和操作PPT学习课件
以object为对象建模 不限制光线和相交的顺序 光线与同一面或物可多次相交
光线会分裂 镜面反射和漫反射
可以是全反射 在object外的光线也进行追迹 object的位置由全局坐标确定
所有空间是等价的 分析的光线多，计算速度慢
不能做优化和公差分析
2
2020/3/4
Ray Tracing
• 点列图的均方根半径值越小，成像质量越好。
RMS半径：先把每条光线和参考点 之间的距离的平方，求出所有光线 的平均值，然后取平方根
重庆大学 - 光学CAD
21
RMS半径
2020/3/4
OPD fan图
• OPD fan：是光线的光程和主光线的光程之差
重庆大学 - 光学CAD
22
2020/3/4
其它像差曲线
统的数据，或者报告错误信息等。
重庆大学 - 光学CAD
6
2020/3/4
编辑视窗（Editor Window）
• 6种不同的编辑器（Editors）：
镜头数据编辑器（Lens Data Editor），评价函数编辑器（Merit
Function Editor）、多重组态编辑器（Multi-configuration Editor）、
操作符名称
操作符所处的位置序号
所需参数
目标值
权重因子 目标值
32
2020/3/4
优化方法
• Optimization • 一般选择自动优化
重庆大学 - 光学CAD
33
2020/3/4
16
波长设置
• System-wavelength 目视光学系统 F光（ 486.3nm）和 C光（ 656.28nm） 计算和校正色差，对 D光（ 587.56nm ） 校正单色像差
ZEMAX光学设计软件简介
光学设计软件简介光学设计软件成像设计：CodeV（ORA 公司产品，USA）Zemax（ZEMAX Development CorporationOSLO( Lambda Research Corporation 公司，USA)照明设计：Lightools（ORA 公司产品）ASAPTraceproODIS光通讯设计软件：OptiWave薄膜设计：TFCalc, Filmstar 等nCodeV（ORA 公司产品，USA）——成像光学设计分析软件CodeV（ORA 公司产品，USA）——功能Zemax（Zemax公司，USA）——光学设计分析软件Oslo（Lambda Research Corporation 公司，USA）——成像设计分析软件Lightools（ORA 公司产品，USA）——照明光学设计分析软件ASAP(Breault Co.) ——照明光学设计分析软件3) 光学设计应用广泛眼镜照相机、CD、VCD/DVD 、DC、DV等扫描仪、复印机、投影仪等显微镜、内窥镜、X光机等日常照明、汽车车灯等望远镜、瞄准仪、测量仪器激光、卫星等光纤通讯等非成像光学、太阳能利用等Zemax 简介Zemax 公司开发光学设计软件• 功能完整（设计、分析、优化、公差分析等）• 使用方遍• 光线追迹算法—序列光线追迹—非序列光线追迹（蒙特卡罗算法）完整的数据表格式输入，编辑方便多功能分析（MTF 、点列图等）多种优化方式公差分析能力其他CAD 文件格式转换等Zemax 软件特点版本SE：标准版XE：完整版EE：专业版（可算非序列）Zemax 用户界面主要有四种用户界面—Editors: 编辑各种光学面参数或其他参数—Graphic Windows: 显示各种图形数据—Text Windows: 显示各种文本数据—Dialog Boxes: 编辑其他各种Window 的数据或报告错误信息。
1）EditorsLens Data Editor：输入透镜参数Merit Function Editor ：优化函数构建Multi-Configuration Editor：多重结构参数定义Tolerance Data Editor ：公差分析函数设定Extra Data Editor：附加数据Non-Sequential Components Editor: 非序列光学系统Lens Data EditorMerit Function EditorMulti-Configuration EditorTolerance Data EditorNon-Sequential Component Editor2）图形窗口Layout生成dxf 文件Ray FanMTF将物分解为各种空间频率的谱，光学系统的光学特性可视为对各种空间频率的传递和反应能力，从而建立光学传递函数的评价方法。
ZEMAX系统讲解
系统要求
WIN98，NT，2000，XP 200MB以上的硬盘空间 最小的分辨率为：1024×768 一个并行口或者USB接口用来接KEY 64MB以上内存；如果进行对象非常复杂、 物理光学或散射和照明分析时，最低要求 是：256MB，最好是512MB
什么是ZEMAX
ZEMAX是一套光学系统设计和分析软件 ZEMAX用序列（sequential）和非序列 （non-sequential）的方法模拟折射、反 射和衍射的光线追迹 ZEMAX用“surface”为sequential ray tracing建模；用“component”或“object” 为non-sequential ray tracing建模
Nothing； Exit port； 能量低于定义的阈值
• 忽略NS group内的光源和探测器； • 进入NS group的光线的特性，由序列性的系 统数据，如视场位置和瞳的大小等决定。
NSC with ports system例子
Ray Tracing的3种方式(III)
Purely Non-sequential (aka NSC without port)
ZEMAX有4种主要类型的用户界面
• Editors: 定义和编辑光学面和其他数据； • Graphic windows：显示图形数据 • Text windows：显示文本数据； • Dialog boxes：编辑和回顾其他窗口或系统的 数据，或者报告错误信息等
ZEMAX Editors界面
Lens data editor: lens data编辑表格，包括 surface type, radius, thickness, glass, etc. Merit function editor: 优化时，定义和编辑 merit function的窗口； Multi-Configuration editor: 为变焦镜头和其 它多重结构系统定义多重结构参数； Tolerance Data editor: 定义和编辑公差数据 Extra Data editor: 定义surface data的附加 数据 Non-sequential component editor: 定义和编 辑NSC sources，objects
zemax简介
the chromatic focal shift plot
决定轴上色差的工具。这个就是不同波长的光在 规定的孔径值下与光轴的交点到近轴焦点的距离。 规定的孔径可在图上的setting选项中给出。
纵轴覆盖了所定义的 波长段，横轴表示各 光波距近轴焦点的偏 移量。可看出最大变 化为1538微米。
1、输入波长
可见光波段，select—【F，d，C】
2、输入孔径
我们需要一个F/4的镜头， F/#=（有效焦距）/（近轴入瞳直径） 所以现在我们需要的aperture 就是100/4=25(mm)
3、输入lens data
对于singlet，我们需要4 个面 (surface)，物平面， 光阑面（前镜面），后镜面和像平面。 依次输入玻璃、1，2面的曲率半径及厚度。
三、像质评价
怎么检验你的设计是否达到要求呢？ 怎么检验你的设计是否达到要求呢？
• Ray Aberration，将光线 ， 像差对光瞳坐标作图。 像差对光瞳坐标作图。横坐 标为归一化光瞳坐标， 标为归一化光瞳坐标，由-1 变化到+1， 变化到 ，纵坐标表示几何 像差在像面上的弥散情况。 像差在像面上的弥散情况。 • 左图纵轴为 左图纵轴为EY 的，即是 方向的像差， 在Y方向的像差，称作子午 方向的像差 的tangential或YZ plane。 或 。 • 右图则为 方向的像差， 右图则为X 方向的像差， 称作XZ plane 或弧矢 称作 sagittal。 。
缺省的评价函数 （它的功能是把RMS wavefront error 减至最低）
规定给merit function 一个focal length 为100的限 制，因为若不给此限制则Zemax 会发现focal length 为无穷大时，wavefront aberration 的效果 会最好，当然就违反我们的设计要求。
zemax光学设计软件的使用说明
光学设计软件简介光学设计软件成像设计：CodeV（ORA 公司产品，USA）Zemax（ZEMAX Development CorporationOSLO( Lambda Research Corporation 公司，USA)照明设计：Lightools（ORA 公司产品）ASAPTraceproODIS光通讯设计软件：OptiWave薄膜设计：TFCalc, Filmstar 等nCodeV（ORA 公司产品，USA）——成像光学设计分析软件CodeV（ORA 公司产品，USA）——功能Zemax（Zemax 公司，USA）——光学设计分析软件Oslo（Lambda Research Corporation 公司，USA）——成像设计分析软件Lightools（ORA 公司产品，USA）——照明光学设计分析软件ASAP(Breault Co.) ——照明光学设计分析软件3) 光学设计应用广泛眼镜照相机、CD、VCD/DVD 、DC、DV等扫描仪、复印机、投影仪等显微镜、内窥镜、X光机等日常照明、汽车车灯等望远镜、瞄准仪、测量仪器激光、卫星等光纤通讯等非成像光学、太阳能利用等Zemax 简介Zemax 公司开发光学设计软件•功能完整（设计、分析、优化、公差分析等）•使用方遍•光线追迹算法—序列光线追迹—非序列光线追迹（蒙特卡罗算法）完整的数据表格式输入，编辑方便多功能分析（MTF 、点列图等）多种优化方式公差分析能力其他CAD 文件格式转换等Zemax 软件特点版本SE：标准版XE：完整版EE：专业版（可算非序列）Zemax 用户界面主要有四种用户界面—Editors: 编辑各种光学面参数或其他参数—Graphic Windows: 显示各种图形数据—Text Windows: 显示各种文本数据—Dialog Boxes: 编辑其他各种Window 的数据或报告错误信息。
1）EditorsLens Data Editor：输入透镜参数Merit Function Editor ：优化函数构建Multi-Configuration Editor：多重结构参数定义Tolerance Data Editor ：公差分析函数设定Extra Data Editor：附加数据Non-Sequential Components Editor: 非序列光学系统Lens Data EditorMerit Function EditorMulti-Configuration EditorTolerance Data EditorNon-Sequential Component Editor 2）图形窗口Layout生成dxf 文件Ray FanMTF将物分解为各种空间频率的谱，光学系统的光学特性可视为对各种空间频率的传递和反应能力，从而建立光学传递函数的评价方法。
ZEMAX-概况
ZEMAX概况ZEMAX是一套综合性的光学设计软件。
它集成了光学系统所有的概念、设计、优化、分析、公差分析和文档整理功能。
具有直观、功能强大、灵活、快速、容易使用等优点。
3种不同的版本：SE, XE,和EE。
ZEMAX可以模拟Sequential和non-sequential成像系统和非成像系统。
序列性（Sequential）光线追迹大多数成像系统都可以由一系列顺序排列的光学面来描述。
光线按面的顺序进行追迹。
如相机镜头、望远镜镜头、显微镜头等。
它有很多优点，如光线追迹速度快、可以直接优化和进行公差预算。
ZEMAX中的光学面可以是反射面、折射面或衍射面。
也可以建立因为光学薄膜引起的有不同透射率的光学面特性。
面之间的介质可以是各向同性的，如玻璃或空气。
也可以是任意的渐变折射率分布，折射率可以是位置、波长、温度或其它特性参数的函数。
也支持双折射材料，它的折射率是偏振态和光线角度的函数。
ZEMAX中，所有描述面的特性参数，包括形状、折射、反射、折射率、渐变折射率、热系数、透射率和衍射率都可以自定义。
非序列性（Non-sequential）光线追迹很多重要的光学系统不能用sequential光线追迹的模式描述，如复杂的棱镜、光管、照明系统、小面反射镜、非成像系统或任意形状的物件等。
而且散射和杂光也不能用序列性分析的模式。
这些系统要求用non-sequential模式，此时光线以任意的顺序打到物件上。
Non-sequential模式可以对光线传播进行更细节的分析，包括散射光或部分反射光。
进行non-sequential追迹时，ZEMAX用3D solid models光学元件，可以是任意的形状。
支持散射、衍射、渐变折射率、偏振和薄膜。
用光度学和辐射度学的单位。
Sequential 和non-sequential系统ZEMAX还可以在同一个系统中使用sequential和non-sequential光线追迹模式。
