接地作业指导书
接地施工作业指导书正文
![接地施工作业指导书正文](https://img.taocdn.com/s3/m/227ff3334b7302768e9951e79b89680203d86b97.png)
一.工程概况本工程线路从220kV搬罾开关站出线后向西走线,经李家沟,于金台场附近跨至在建兰渝铁路西侧,经孙家湾、老房沟,在陈家湾附近跨过在建兰渝铁路支线,经赵家坝、驴鸣坝后进入荆溪220kV变电站。
线路总体走向由北向南走线。
本工程线路全长2x13.198km,双回路建设,线路全长2x13.198km,新建铁塔基础及铁塔组立40基,波折系数1.3。
其中直线塔16基,耐张塔24基,终端塔3基。
基础重要采用斜柱式基础、掏挖式基础,基础和铁塔所有采用地脚螺栓连接。
本工程导线采用2xLGJ-400/35,最大使用张力2x39480N,地线采用OPGW-24B1-140,最大使用张力21194N。
二. 编制阐明为了保证本工程铁塔接地施工质量,抵达创优原则,特编制本作业指导书,对接地坑开挖旳施工、工艺与埋设质量做统一规定。
本作业指导书是对接地施工图纸旳深入阐明与补充,与接地施工图不符之处,以施工图阐明为主。
三.接地施工概述本线路工程每基铁塔都需埋设接地装置,各塔选用旳详细接地装置形式详见《塔位明细表》,其重要旳安装措施详见接地安装图,所埋设旳接地装置应避开地下设施及房屋等,埋设旳深度和长度都应抵达设计值,并抵达有关旳接地电阻值规定,当接地电阻不能满足规定期,应在埋设旳接地装置上加埋接地圆钢或者加埋接地模块。
对少数旳铁塔采用集中接地模块,同步为保证两端电站旳出线段耐雷水平,N1-N6,N34-N39段铁塔工频接地电阻应不不不大于7Ω。
本工程接地装置型号有:丁型、JD型接地。
详细参数如下:接地型号接地大方框长度接地射线长度接地模块数量详细明细丁14m30m N6、N7、N8、N9、N10、N11、N12、N17、N24、N28、N29、N30、N31、N32、N33、N34、N35JD14m10m8套N1、N1B、N2、N3、N4、N5、N13、N14、N15、N16、N18、N19、N20、N21、N22、N23、N25、N26、N27、N36、N37、N38、N39接地体大方框长一般按照图纸规定进行开挖,若跟开较大,应合适旳增大接地大方框和坑底深埋小环长度。
接地施工作业指导书
![接地施工作业指导书](https://img.taocdn.com/s3/m/a8319a5226d3240c844769eae009581b6bd9bd2d.png)
目录1、编制依据 ...................................................... 错误!未定义书签。
2、工程概况 ...................................................... 错误!未定义书签。
3、接地装置 ...................................................... 错误!未定义书签。
接地装置型号 .................................................. 错误!未定义书签。
接地埋设要求 .................................................. 错误!未定义书签。
4、材料定购及验收 ................................................ 错误!未定义书签。
、原材料定购 .................................................. 错误!未定义书签。
、原材料验收 .................................................. 错误!未定义书签。
5、接地装置施工 .................................................. 错误!未定义书签。
、技术资料准备 ................................................ 错误!未定义书签。
、接地沟开挖 .................................................. 错误!未定义书签。
、接地体敷设 .................................................. 错误!未定义书签。
防雷接地施工作业指导书
![防雷接地施工作业指导书](https://img.taocdn.com/s3/m/fa41f9413c1ec5da50e27067.png)
防雷接地施工作业指导书.0目的:对陕西秦达创业中心创业公寓电气安装工程的防雷及接地施工进行控制,确保防雷及接地工程质量符合规定要求。
2.0适用范围:本作业指导书适用于陕西秦达创业中心创业公寓A、B、C三段建筑物防雷接地工程中的避雷网(带)、接闪器等制作安装及基础接地或接地引下线等工程。
3.0定义:有关质量方面的术语依据GB/T19000—2000的定义。
3.1接地装置:是指将雷电流或设备漏电电流导入大地的装置,一般由接地线和接地体组成。
防雷引下线:指将接闪器接收到的雷电流导入接地装置的部分。
接闪器:指用来接收雷电流的部分,其形式有避雷网、避雷带等或其他金属构件。
4.0引用文件:GB/T19001-2000标准8.2.38.2.4。
本公司《质量手册》。
本公司《程序文件》。
GB50303—2002《建筑电气工程施工质量验收规范》。
陕西秦达创业中心创业公寓电气设计图纸及相关文件。
5.0职责:5.1安装工程的电气工长为本专业施工中防雷接地制作安装工作负责人,负责根据陕西秦达创业中心创业公寓电施01、电施20等相关图纸及规范向有关人员进行技术交底。
5.2安装工程项目部/安装队的质量员负责防雷接地制作安装质量的检查、监督和验收评定工作。
5.3安装电工必须经过培训、考核合格并取得特种作业人员操作证方可上岗。
6.0施工准备:6.1充分熟悉施工规范、相关图纸及设计要求。
6.2根据电施01、电施20等图纸准备相应施工图集及技术资料,编制技术交底。
6.3接地施工的材料准备,采用热镀锌圆钢、扁钢材料,并有材质检验报告等质量证明文件。
6.4施工机具:钢锯、电焊机、切割机、压力台、电锤、钢卷尺、电、气焊工具等。
6.5测量工具:ZC—8型接地摇表。
7.0质量标准:7.1主控项目:材料的质量符合设计要求。
接地装置的接地电阻值必须符合设计要求。
检查方法:实测或检查接地电阻测试记录。
观察检查或检查安装记录。
人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
接地施工作业指导书
![接地施工作业指导书](https://img.taocdn.com/s3/m/2546770b59eef8c75fbfb338.png)
批准:年月日 (企业技术负责人)审核:年月日(项目总工)年月日(安全专责)年月日(质量专责)编写:年月日(技术员)目录1.适用范围...................................................................................................................................................... - 1 -2.编制依据...................................................................................................................................................... - 1 -3.工程概况...................................................................................................................................................... - 1 - 4接地体安装示意图及施工说明................................................................................................................... - 5 -5.本工程主要材料及工器具一览表:........................................................................................................ - 10 -6.施工工艺流程及操作要点........................................................................................................................ - 11 -7.质量要求.................................................................................................................................................... - 15 -8.安全措施.................................................................................................................................................... - 16 -9.环境保护措施............................................................................................................................................ - 16 -10.接地强制性条文执行.............................................................................................................................. - 17 -11.接地线施工质量通病的防治.................................................................................................................. - 17 -12、接地线施工标准工艺的应用................................................................................................................ - 17 -1.适用范围本本作业指导书适用于伊利~库车750kV线路工程施工Ⅰ标段1#~101#接地线安装,接地装置形式共计11种,接地装置材料分为普通钢筋和铜覆钢两种,普通钢筋采用焊接方式接续,铜覆钢采用放热焊方式接续。
防雷接地作业指导书
![防雷接地作业指导书](https://img.taocdn.com/s3/m/26f09b4977232f60ddcca1b4.png)
防雷接地作业指导书一、施工方法:1)接地装置的安装:1、在基础防水层下素混凝土垫层内的外沿敷设一圈-40×4镀锌扁钢,作为水平环型接地体,扁钢立敷设在距垫层底板外沿20CM左右,处于底板垂直方向的中间。
2、图示引下线柱处用φ12的镀锌圆钢与—40×4扁钢焊接,预留在外面,每处圆钢长度3米钢立面敷设,每隔2米左右在地上打入钢筋固定,扁钢必须敷设在基础底板垂直方向的中间,并且平直无弯曲。
3、利用基础结构底板内两根通长的主筋做接地体,将结构底板内两根通长的钢筋连通后与各引下线焊接。
4、利用主体外沿各轴线交接点突出等处的钢结构柱或混凝土柱内主筋作为防雷引下线,上与避雷带相连,下与素混凝土内环行接地体及结构底板相连,构成防雷接地系统。
5、由于建筑地下室有防水,因此A、B区16-1/F轴侧墙内的主筋不引出柱外,在-2.1m处与C区顶板内主筋可靠连接,再由C区17-1、M-H侧墙内的主筋在基础砖模上沿引出,沿砖模外侧引至垫层内与接地体可靠连接;B区13-16侧墙、0/A-0/E侧墙内的主筋在+0.00层下-800处或基础砖模上沿引出,沿砖模外侧引至垫层内与接地体可靠连接。
6、沿柱内主筋引出的引下线采用φ12的镀锌圆钢,沿砖胎膜上沿穿出防水层后与基础垫层内水平接地体连接,并用素混凝土保护。
做法如下图:7、在1/A、2/E、12/E、13/A、16/E等轴交接点柱头处标高±500处预埋100*100*6钢板,作为测量接地电阻及补打接地极和等电位连接用。
8、在1/C、1/E、3/A、4/E、8/E、10/E、11/A、12/E、14/A、14/E等轴交接点柱头处标高-500处预埋100*100*6钢板,作为等电位连接用。
2)防雷装置的安装1、在屋顶女儿墙上及突出屋面的机房、水箱间、楼梯间外沿明敷避雷带,利用女儿墙上铝合金压顶作避雷带并与女儿墙内钢筋可靠连接,施工时与铝合金施工方配合,确保屋顶铝合金带的连通并与墙内引下线的主筋可靠连接。
防雷接地作业指导书
![防雷接地作业指导书](https://img.taocdn.com/s3/m/6d34a3715acfa1c7aa00cc8c.png)

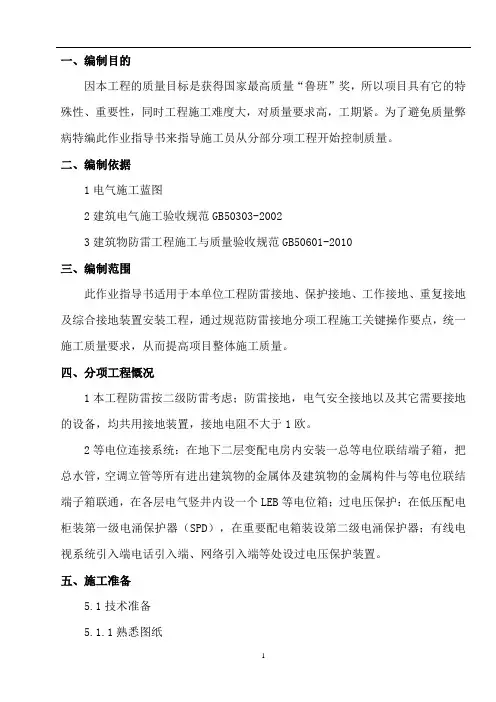

一、编制目的因本工程的质量目标是获得国家最高质量“鲁班”奖,所以项目具有它的特殊性、重要性,同时工程施工难度大,对质量要求高,工期紧。
为了避免质量弊病特编此作业指导书来指导施工员从分部分项工程开始控制质量。
二、编制依据1电气施工蓝图2建筑电气施工验收规范GB50303-20023建筑物防雷工程施工与质量验收规范GB50601-2010三、编制范围此作业指导书适用于本单位工程防雷接地、保护接地、工作接地、重复接地及综合接地装置安装工程,通过规范防雷接地分项工程施工关键操作要点,统一施工质量要求,从而提高项目整体施工质量。
四、分项工程慨况1本工程防雷按二级防雷考虑;防雷接地,电气安全接地以及其它需要接地的设备,均共用接地装置,接地电阻不大于1欧。
2等电位连接系统:在地下二层变配电房内安装一总等电位联结端子箱,把总水管,空调立管等所有进出建筑物的金属体及建筑物的金属构件与等电位联结端子箱联通,在各层电气竖井内设一个LEB等电位箱;过电压保护:在低压配电柜装第一级电涌保护器(SPD),在重要配电箱装设第二级电涌保护器;有线电视系统引入端电话引入端、网络引入端等处设过电压保护装置。
五、施工准备5.1技术准备5.1.1熟悉图纸5.1.2预留接地端子5.2人员准备电工1名普工3名5.3机具材料由于施工面积大,工期紧,所以要准备3-4台焊机,圆钢、扁铁准备到位。
六、操作工艺3.1 电气防雷接地1、工艺流程:2接地体:自然接地体利用建筑物基础作接地体,将基础底板上下两层主筋沿建筑物外圈接成环形,并将主轴线上的基础及结构地板上下两层主筋相互焊接成网作接地体。
(注意搭接处的焊接质量、搭接钢筋的材质和长度)。
在每组引下线焊接到正负零时预留人工接地体头子,当自然接地摇测不满足设计时当增设人工接地体。
(地梁是上下两层两根主筋通长焊接再和桩基四根焊接)3引下线敷设:①、防雷引下线暗敷设应符合以下规定:利用主筋作暗敷设引下线时,引下线采用两根¢16四根¢12以上。
防雷接地安装作业指导书
![防雷接地安装作业指导书](https://img.taocdn.com/s3/m/3de9658c0d22590102020740be1e650e53eacf68.png)
1.施工范围:本作业指导书合用于新安电厂2x135MW技改工程全厂接地干线、防感应雷的集中装置、避雷针独立接地装置、室内接地干线、设备接地等。
2.编制依据2.1施工图号:西北电力设计院F2674S-D1001《全厂防雷接地施工图》。
2.2标准:2.2.1本作业指导书依据的验评标准是《火电施工质量检查及评估标准》第五篇《电气装置》第二十四章《接地装置》。
2.2.2规范GB50169—92《电气装置安装工程接地装置施工及验收规范》。
GB50169—92《电气装置安装工程电气设备交接实验标准》。
2.3安规:本作业指导书安全技术措施的编制是依据DL5009.1.92《电力建设安全工作规程》(火力发电厂部分)、YDA2.26-90《电力建设安全工作规程》中〈电气和热控篇〉的相关章节。
3.施工准备3.1材料准备依据通过会审过的图纸,提出材料申请。
3.2施工机械电焊机、砂轮锯、运送设备等。
3.3技术资料3.3.1施工中重要依据的技术资料有:西北电力设计院设计的F264S-D1001《全厂防雷接地施工图》及相关的工程联系单、设计变更单、隐蔽工程签证等。
3.3.2施工应提供的验评单编码有:电24-1-2、电20-2-1、电24-3-1、电24-4-2、电24-5-13.4计量器具及特殊工具:3.4.1计量器具:盘尺、尺等。
3.4.2特殊工具;铁锹、镐等。
4.施工工序4.1流程:4.2工序方法4.2.1依照会审过的施工图纸及现场实际情况,检查是否具有电气安装条件,并拟定接地极及接地干线的位置、方向、高度、与建筑物的距离。
如有疑问,可通过工程联系单的形式与业主联系。
4.2.2所有接地材料均选用经热镀锌的材料,领用的材料要通过平直,检查合格后方可使用。
4.2.3接地极的制作及安装。
4.2.3.1接地极选用Φ50X3.5热镀锌水煤气管,其长度为2500mm 。
4.2.3.2接地极制作时,将接地极的一端做成100mm 长的斜角(如下图一所示)(图一)(图二) 接地极打入泥土时,为了防止管口打裂,在接极的上口应套上一个管帽(如上图二所示) 4.2.3.3根据图纸拟定接地极的打入位置,并开挖接地极间的土石方,以便敷设接地干线,接地极距离建筑物的距离应大于1.5m 。
防雷接地安全作业指导书★
![防雷接地安全作业指导书★](https://img.taocdn.com/s3/m/0cb27e50f08583d049649b6648d7c1c708a10b97.png)
防雷接地安全作业指导书1. 引言1.1 背景介绍防雷接地是电气设备运行过程中的一个重要环节,它能有效地防止雷击对设备和人员造成的危害。
本作业指导书旨在提供一份详细的防雷接地安全作业指导,以确保工作人员在进行防雷接地作业时能够有所指引,保证施工质量和工作安全。
1.2 目的本指导书的目的是:1.提供对防雷接地安全作业的详细说明和流程;2.强调作业过程中的注意事项和安全要求;3.提供必要的作业流程图和步骤说明;4.提醒工作人员在防雷接地作业中保持高度的警惕性。
1.3 适用范围本作业指导书适用于进行防雷接地作业的电气设备维护保养人员或其他相关人员。
2. 防雷接地作业流程防雷接地作业的整体流程如下:1.作业前准备–确定作业范围和目标–检查接地设备和工具的运行状态–安全防护措施的准备2.接地测量–使用合适的工具和仪器进行接地测量–测量结果的记录和分析3.接地装置维护–检查接地装置的完整性和正常运行–进行必要的清洁和维修4.接地系统建设–动态选择适当的接地方法–安全施工,确保接地系统的可靠性和稳定性5.作业后整理–清理现场及工器具–检查接地效果及整体施工质量–做好安全记录和报告3. 作业前准备在进行防雷接地作业之前,需要进行以下准备工作:1.确定作业范围和目标:明确需要进行防雷接地的设备或系统范围,并确定作业目标。
2.检查接地设备和工具的运行状态:确保所使用的接地设备和工具完好,并具有良好的工作性能,以保证作业的顺利进行。
3.安全防护措施的准备:根据实际情况准备相应的安全防护措施,例如安全帽、防护眼镜、绝缘手套等。
4. 接地测量在进行防雷接地作业时,需要进行接地测量来确定设备或系统的接地情况。
具体步骤如下:1.使用合适的工具和仪器进行接地测量:使用示波器、电阻表等工具对接地电阻、串扰电压等进行测量。
2.测量结果的记录和分析:记录测量结果,并根据标准进行分析,评估接地系统的性能。
5. 接地装置维护接地装置维护是防雷接地作业中的重要一环,其主要目的是确保接地装置的正常运行,并维持接地系统的稳定性。
接地工程作业指导书
![接地工程作业指导书](https://img.taocdn.com/s3/m/03ae6105eff9aef8941e0699.png)
接地工程作业指导书1、目的与要求:目的:保证接地敷设可靠,接地电阻符合设计要求。
要求:作业人员应掌握安装要领,熟练作业。
2、适用范围:35kV架空送电线路杆塔接地体的敷设。
10kV架空送电线路杆塔、开关、变压器、电缆、避雷器接地体的敷设。
3、引用标准:《电业安全工作规程》DL409-91、《架空送电线路施工技术》98版、《电力建设安全工作规程》DL5009*2-94、《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92。
4、作业工具:短柄铁锹2把;卷尺1把;ZC-8(或ZC-29型)接地摇表1只;12寸活洛扳手1把;20磅大锤;绝缘手套1付(带电测量时用);撬棍1根等工具。
5、作业程序与技术要求:5.1准备工作:5.1.1许可手续办理:进入工作现场。
工作负责人得到工作许可人许可后,查看、核对现场措施与工作票、作业票是否相符合(不完备应补充安全措施),查看、核对无误后办理许可手续。
5.1.2“二交一查”及安全、技术措施交底:工作负责人召集全体人员进行“二交一查”,宣读工作票、作业票,交待工作地段、停电地段、带电部分、危险点及预控安全措施、工作任务、人员分配、设专职监护人等。
检查全体作业人员是否戴好安全帽,人员应规范着装穿长袖棉质衣服、穿软底绝缘鞋、戴手套并检查个人工器具等。
上杆人员正确使用安全带并检查登高工器具。
如有民工应安全教育并安全、技术交底后签《民工协议书》、《安全教育卡》。
5.1.3按设计图纸进行备料,并检查接地体规格、型号、数量。
5.2敷设基本作业:5.2.1选择接地体的槽位:应尽量避开道路、地下管道及电缆管道等。
应防止接地体受到河流、洪水的冲刷,倾斜地势应沿等高线敷设。
5.2.2地槽开挖:地槽应按设计要求开挖,一般槽深为0.6~0.8米,水田应敷设在耕地深度以下,接地槽底面应平整,并应清除一切影响接地体与地壤接触的杂物如石块、树根等。
地槽如遇大石等障碍物时可绕道避开,改变接地体形状应平直,土层坚硬应用撬棍松动土层、石块后使用铁锹取土、开挖。
接地工程作业指导书
![接地工程作业指导书](https://img.taocdn.com/s3/m/9745bce20975f46527d3e1da.png)
福州220kV鹤林变电站工程接地工程作业指导书福建省亿力电力建设有限公司目录一、适用范围 (2)二、编写依据 (2)三、作业流程 (2)四、工艺流程说明及主要质量控制要点 (2)五、危险点辨识及预控措施 (11)六、工艺质量要求 (10)七、质量通病防治措施 (11)八、强制性条文 (12)九、质量验评 (12)十、施工安全措施 (12)十一、安全文明施工及环境保护 (17)一、适用范围本接地作业指导书适用福州220kV鹤林变电站工程。
二、编写依据三、作业流程准备工作→点火前操作→点火→点火后操作四、工艺流程说明及主要质量控制要点4.1 设备及材料要求4.1.1 模具和夹具的规格、型号、尺寸应符合设计或标书要求,并有产品合格证。
4.1.2 模具和夹具外观完好无损,无锈蚀、无机械损伤、无裂纹。
4.1.3 焊粉牌号需与模具铭牌上注明的焊粉用量一致,不匹配时视情况更换。
4.1.4 点火枪和喷灯符合安全标准。
4.1.5 其它设备及材料:模具刷、电缆清洁刷、线刷等均应符合要求。
4.2 主要机具4.2.1 模具、夹具、点火机(枪)、喷灯、铜棒4.2.2 模具刷、电缆清洁刷、线刷、刮刀、工作手套、钢锯、手锤、扳手、锉刀、钢丝钳、电工工具。
4.3 作业条件4.3.1 环境湿度低。
4.3.2 操作场地 2 米内无易燃物。
4.3.3 防火措施良好。
4.4 操作工艺4.4.1 工艺原理4.4.2 热熔焊接是利用化学反应(热熔反应)时产生超高热来完成熔接的一种方法,即通过铝与氧化铜的化学反应(热熔反应)产生液态高温铜液和氧化铝的残渣,并利用热熔反应所产生的高温来实现高性能电气熔接的一种现代焊接工艺。
4.4.3 反应方程式如下:3Cu 2 O+2Al ====== 6Cu+Al 2 O 3 +热量(温度可达2500℃或3000℃以上)4.4.4工作截面图如下图。
(1)石墨模具(2) 托盘(3)型腔(4)铜棒(5)引火粉(6)焊粉(7)引流通道(8)铜缆4.5工艺流程4.5.1准备工作4.5.2 模具和夹具的准备及要领4.5.2.1 每次开工前用加热工具(如烘干箱或喷灯)干燥模具,驱除水气。
接地工程施工作业指导书
![接地工程施工作业指导书](https://img.taocdn.com/s3/m/0cdec9424b7302768e9951e79b89680203d86b29.png)
5.2.3 敷设接地体、焊接环保措施
1、做防腐时要注意气体挥发对人体的伤害。 2、乙炔瓶内残余气体不允许直接排放。 3、现场废弃的编织袋、塑料制品、线绳、快餐饭盒等杂物,不许乱丢,应及时 回收、清理,使施工现场做到工完尽场清。 4、严格控制施工机械油料的保管和使用,避免对地表或水资源导致污染。 5、焊接施工应注意防火,在施工现场必须备有必要的消防器材。工作时划定工 作范围,由专人负责监督,人员离场时,不得留有明火和暗火。 6、工作中防止乙炔回火,引燃草木。 7、施工现场人员不得乱扔废弃物,不应随地大小便,不应有大的喧闹,搞好环 境卫生。
1、施工力量
施工阶段 建议工作人数 负责人 监护人
计划完毕时间
XL-JD-01 XL-JD-02 XL-JD-03 XL-JD-04
1+民工 2
1
1 钢管接地:
3
1
1
4 基/天
1+民工 2
1
1
接地钢带:
3
1
1
2 基/天
2、施工机具及仪器
NO.
品名
1锄 2铲 3镐 4 电焊或气焊设备 5 接地电阻测定器 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
5.2.4 敷设接地体、焊接验评标准
序号 性质 检查(检查)项目
质量标准
检查方法
1 关键 2 一般 3 一般 4 一般
接地电阻值 接地体埋设深深
接地体连接 引下线安装
符合设计规定 符合设计规定 符合规范第 8.0.5 条 接触良好,工艺美观
接地电阻表检测 钢尺测量
钢尺测量、观测 外观检查
5 一般
接地系统作业指导书..
![接地系统作业指导书..](https://img.taocdn.com/s3/m/f48804c650e2524de5187eb6.png)
3.3.5接地系统1适用范围本作业指导书适用于变电站内主接地网、构筑物避雷、二次接地网等接地系统安装作业。
2 编写依据表2-1 编写依据3 作业流程作业(工序)流程见图3-1。
图3-1 作业(工序)流程图4安全风险辨析与预控4.1接地系统安装作业前,施工项目部根据该项目作业任务、施工条件,参照《电网建设施工安全基准风险指南》(下简称《指南》)开展针对性安全风险评估工作,形成该任务的风险分析表。
4.2按《指南》中与接地系统安装作业相关联的《电网建设安全施工作业票》(编码:BDDQ-ZW-16-01/01),结合现场实际情况进行差异化分析,确定风险等级,现场技术员填写安全施工作业票,安全员审核,施工负责人签发。
4.3施工负责人核对风险控制措施,并在日站班会上对全体作业人员进行安全交底,接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4安全施工作业票由施工负责人现场持有,工作内容、地点不变时可连续使用10天,超过10天须重新办理作业票,在工作完成后上交项目部保存备查。
表4-1作业任务安全基准风险指南5 作业准备5.1 人员配备表5-1 作业人员配备表5.2 主要工器具及仪器仪表配置表5-2 主要工器具及仪器仪表配置表6 作业方法6.1 主接地网安装6.1.1 根据接地装置平面布置图标高及平面尺寸用白石灰粉测量放样,在土建路基、排水、基础开挖同步进行。
6.1.2 接地网地沟的开挖采用挖掘机和人工相结合的开挖方式,在施工场地开阔,与土建工程施工不会出现交叉的地方用挖掘机进行开挖;在土建已施工,局部无法用挖掘机开挖的地方,采用人工进行作业。
6.1.3 水平接地带采用镀锌圆钢敷设,站内水平接地网的埋设深度为相对0m以下0.8m,最外缘角水平接地带要求圆弧半径不小于6m。
焊接接地圆钢时搭接面双面焊,长度不小于6D(如图6-1所示),焊接完成后清除干净焊渣,然后涂上防锈红丹漆两道和防腐沥青漆一道。
6.1.4 垂直接地极按图纸位置布置垂直打入地下,顶部埋深为,垂直接地极及十字交叉点地网用加工成“L”字形的圆铁搭接连通,焊接长度不小于140mm。
接地装置安装施工作业指导书
![接地装置安装施工作业指导书](https://img.taocdn.com/s3/m/6559d016b52acfc789ebc9b0.png)
接地装置安装施工作业指导书一、施工工序1.1室外接地母线安装施工工序:1.2 室内接地母线安装施工工序:2.施工方法和内容2.1 室外接地母线安装2.1.1接地极制作及安装接地极要严格按设计制作、加工:接地极下料用无齿锯,切割长度为2.5m一根,斜口的切割长度为120mm,扁钢抱箍采用图纸规定的热镀锌扁钢,切割长度为500mm,用割把加热弯制,焊接在加工好的钢管上,上边缘应距接地极顶部100mm。
接地极和抱箍搭接处要四面满焊,焊接质量符合“验标”“焊接篇”的有关规定,去掉焊药后,做防腐处理,先刷一道防锈漆,再刷一道沥青漆。
接地极安装前,先用100×100×10的钢板和Φ32,长100mm的焊管焊制几个帽子在安装接地极时使用,以防垂直接地极顶部劈裂和变形。
接地极要垂直打入地下,其顶部埋设深度不小于0.7m,接地极间距不小于5 m以防相互屏蔽,安装后的接地极顶部应无严重的劈裂。
2.1.2接地母线敷设接地母线敷设位置距建筑物外墙2—3m,尽量避开管、沟道,母线要侧立敷设,其顶部距地面不小于800mm,接地母线与沟道交叉时,应将接地干线局部埋深穿过沟底,切勿使接地干线断开。
接地母线采用搭接焊,搭接长度不小于2倍的扁铁宽度,且3面满焊。
焊接时,要有专业焊工焊接,可用预先用螺纹钢制作的专用扁钢夹紧钳夹紧搭接处,以便使搭接面接触良好,保证焊接质量。
接地母线的连接处及引出点去掉焊药皮后防腐处理。
接地线在与公路或管道交叉时,要穿钢管保护。
电缆沟内通长接地干线及室内明敷接地干线要在不同的两点及以上与接地网相连接。
在高压变压器区域及引风机场地按图纸设计装设集中接地;在接地网边缘经常有人出入的走道设帽沿时均压带,均压带的制作按图纸要求。
接地装置敷设完后做隐蔽工程验收,然后进行回填,其回填土内无石块和建筑垃圾等,外取的土壤不得有较强的腐蚀性,回填土分层夯实。
2.2室内明敷接地母线敷设在敷设前,所用扁钢必须预先调直,然后画线、钻孔,孔距为0.5m,并且,在安装处量好尺寸,用墨斗盒弹出水平线,水平线离地面以上300mm的距离,随后,沿水平线用冲击钻钻孔,在水平直线部分间隔为1.5m ;垂直部分为2m;转弯部分为0.5m 。
桥梁综合接地施工作业指导书
![桥梁综合接地施工作业指导书](https://img.taocdn.com/s3/m/556ccd920d22590102020740be1e650e52eacfef.png)
桥梁综合接地施工作业指导书一、前置准备1.1 工程洽谈在开始施工前,需要与建设单位进行沟通,了解相关工程要求和设计标准。
1.2 现场勘测在开始施工前,需要进行现场勘测,包括桥梁的地形、土质、地下管线、周边环境等方面。
同时,还需进行接地装置的位置测量,确定施工位置与方案。
1.3 资料准备在开始施工前,需要准备相关技术资料、施工方案、施工图纸、安全规定等文件。
二、施工步骤2.1 环保措施在施工前,需要做好环保措施,避免对周边环境造成污染。
同时,还需统一管理施工现场垃圾,确保安全和卫生。
2.2 土方开挖根据设计方案,在桥梁的基底和支座位置,进行开挖工作,确保接地设备的安装深度。
2.3 钢筋加工及预埋按设计要求进行钢筋加工并进行预埋,确保接地装置的牢固和稳定。
2.4 接地体制造依据施工图纸和现场要求,制造各种型号的接地体,确保接地体的质量与可靠性。
2.5 接地装置安装将已制造好的接地体按照设计方案进行固定安装,确保接地装置与桥梁本体的密合度。
2.6 引下线连接将接地体与引下线进行连接,确保接地装置与周边设施的牢固连接。
2.7 浇筑混凝土在接地装置和引下线进行连接后,进行混凝土浇筑工作,确保接地装置的牢固和稳定。
2.8 接地阻抗测试在施工完成后,需要进行接地阻抗测试,确保接地装置的质量,并提供可靠的技术支撑。
三、施工要点3.1 材料选择在选择接地装置材料时,需要考虑材料的可靠性、适用性和价格等因素,确保施工质量。
3.2 现场管理在施工现场必须做好现场管理工作,确保施工进度和施工质量。
3.3 安全管理在施工中要做好安全管理工作,做好施工现场的卫生和安全,并严格遵循安全规定,减少安全事故的发生。
四、施工注意事项4.1 技术标准在施工中,必须依照设计方案和相关技术标准进行施工,确保施工质量和技术可靠性。
4.2 专业人员在施工中,必须有经验丰富的专业人员进行施工操作,以确保施工质量和安全。
4.3 质量控制在施工中,必须做好质量控制工作,对材料和设备进行审查和检测,以确保施工质量和技术可靠性。
防雷及接地工程施工作业指导书
![防雷及接地工程施工作业指导书](https://img.taocdn.com/s3/m/c0d7035852d380eb63946d02.png)
防雷及接地工程施工作业指导书1 目的为规范防雷及接地工程的安装操作,有效防止和杜绝建筑物防直接雷击和安全事故的发生,确保桥架的正常使用,特制定本作业指导书。
2 适用范围本施工工艺标准适用于建筑物防雷接地、保护接地、工作接地、重复接地及屏蔽接地装置安装工程。
3术语定义无4职责4.1 机电部施工人员熟悉图纸、方案,并进行安全、技术交底。
4.2 安质部负责对所属工程防雷及接地工程的过程进行检查监督。
5 作业流程图6 作业标准6.1 准备工作6.1.1个人防护用品:工作服、防滑鞋、防护手套、粉末灭火器等。
6.1.2工具准备:手锤、钢钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶,线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、电焊工具等。
6.1.3材料准备:6.1.3.1镀锌钢材有扁钢、扁钢、圆钢、钢管等,使用时应意采用冷镀锌还是采用热镀锌材料,应符合设计规定。
产品应有材质检验证明及产品出厂合格证。
6.1.3.2镀锌辅料有铜丝(即镀锌铁丝)、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。
6.1.3.3电焊条、氧气、乙炔、沥青漆,混凝土支架,预埋铁件,小线,水泥,砂子,塑料管,红油漆、白油漆、防腐漆、银粉,黑色油漆等。
6.1.4作业条件:6.1.4.1接地体作业条件:6.1.4.1.1按设计位置清理好场地。
6.1.4.1.2底板筋与柱筋连接处已绑扎完。
6.1.4.1.3桩基内钢筋与柱筋连接处已绑扎完。
6.1.4.2接地干线作业条件:6.1.4.2.1支架安装完毕。
6.1.4.2.2保护管已预埋。
6.1.4.2.3土建抹灰完毕。
6.1.4.3支架安装作业条件:6.1.4.3.1各种支架已运到现场。
6.1.4.3.2结构工程已经完成。
6.1.4.3.3室外必须有脚手架或爬梯。
6.1.4.4防雷引下线暗敷设作业条件:6.1.4.4.1建筑物(或构筑物)有脚手架或爬梯,达到能上人操作的条件。
综合接地施工作业指导书
![综合接地施工作业指导书](https://img.taocdn.com/s3/m/54edea092a160b4e767f5acfa1c7aa00b52a9da6.png)
综合接地施工作业指导书【作业指导书】综合接地施工作业指导书一、作业目的综合接地施工作业是为了确保电气设备的安全运行,保护人身财产安全,降低电气事故的发生概率。
本作业指导书旨在指导施工人员按照规范要求进行综合接地施工作业,确保施工质量和安全。
二、作业范围本作业指导书适合于各类电气设备的综合接地施工作业,包括但不限于变压器、发机电、开关设备等。
三、施工前准备1. 确认施工区域的电源是否已切断,并采取相应的安全措施,如设置安全警示标志、施工围挡等。
2. 准备所需工具和材料,如接地线、接地棒、焊接设备、绝缘垫等。
3. 检查施工人员的个人防护装备是否齐全,包括绝缘手套、绝缘靴、安全帽、防护眼镜等。
四、施工步骤1. 根据设备的具体要求,确定接地电阻的设计值和接地点的位置。
2. 清理接地点周围的杂物和污物,确保接地点的表面光洁。
3. 使用焊接设备将接地线与接地点焊接坚固,确保接触面积大且接触良好。
4. 检查接地线的绝缘情况,确保无破损或者裸露的情况。
5. 将接地线与设备的接地系统连接,确保连接坚固可靠。
6. 测量接地电阻,确保其符合设计要求。
如接地电阻超过规定范围,需采取相应的措施进行调整。
7. 完成接地施工后,进行必要的记录和检查,确保施工质量和安全。
五、安全注意事项1. 施工人员必须佩戴个人防护装备,并按照规范要求进行操作。
2. 施工前必须切断电源,并采取相应的安全措施,确保施工区域的安全。
3. 施工过程中,禁止使用损坏的工具和材料,确保施工质量。
4. 施工现场必须保持整洁,杜绝杂物和污物对施工质量的影响。
5. 施工过程中,严禁随意更改接地设计和施工方案,必要时需及时与相关人员进行沟通和确认。
六、施工质量验收1. 完成综合接地施工后,需进行质量验收。
包括接地电阻的测量、接地线的连接情况、接地点的清洁度等。
2. 验收合格后,进行相应的记录和归档,确保施工质量可追溯。
七、施工后维护1. 定期检查综合接地设施的运行情况,包括接地电阻的测量、接地线的连接情况等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
接地工程作业指导书一.工程概况工程名称:35kV洛北线N30~N40抗冰抢险工程建设地点:四川南部,川西高原南缘与云贵高原北侧地貌交界地带设计单位:四川美卓电力设计有限公司建设管理单位:国网四川省电力公司凉山供电公司监理单位:四川电力工程建设监理有限责任公司1)本工程迁改范围为35kV洛北线N30~N40段,线路长度为2.861km,新建单回路铁塔11基,其中直线塔5基。
耐张塔6基;2)拆除原线路N30~N39段长度为3.477km,拆除N31(110J2-15)、N32(110J2-15)、N33(110J2-15)、N34(直线ZMT3-24)、N35(直线ZMT3-24)、N36(110J1-15)、N37(直线ZMT3-15)、N38(110J1-18)、N39(直线ZMT3-33)等9基铁塔,(导线型号为JL/G1A-95/20,两根地线型号均为GJ-35,一根光缆为ADSS-24B1-500m。
3)N30(耐张)、N40(耐张)共2基铁塔需要检修,G11~N40段导地线重新展放,长度为0.664km。
二、技术特性11三、组织保证体系:项目经理: 负责工程的全过程的组织、领导、财务、协调,负责技术管理和施工安全管理等工作。
项目副经理: 协助项目经理负责工程的全过程的组织、领导、财务、协调,负责技术管理和施工安全管理等工作。
项目技术总负责人: 负责全工程施工技术的指导、监督工作,及时解决施工班组提出的技术问题。
项目部安全员: 负责全工程安全监察工作并对施工班安全员的工作进行督促指导。
基础工程现场负责人: 负责基础工程全过程施工现场的组织管理工作,开工前根据任务、人员情况、现场情况做到分工明确、责任明确、措施明确;施工负责人应始终在工作现场,对工作人员的安全负全面责任,对施工质量负全面责任。
四、施工目标总体目标:安全、优质、高标、高效1:质量目标(1)分项工程验收合格率为100%,分项工程验收优良率为90%以上。
(2)分部单位工程验收合格率为100%,分部单位工程验收优良率为90%以上。
(3)项目工程验收合格率为100%,优良率为90%以上。
2:安全目标(1) 轻伤负伤率控制在5‰及以下。
(2) 死亡、重伤、重大火灾机械设备事故为零。
五.接地工程5.1接地圆钢在岩石地区埋深不得小于0.3m,非耕地埋深0.6m,耕地埋深0.8m。
且应尽量沿等高线埋设。
注意远离石油、天然气管道保护范围10米以外埋设。
5.2设应平直,遇有障碍物时应绕避。
接地线焊接时应先清除焊接部位的铁锈等附着物,且双面施焊,接长度不得少于6倍接地圆钢直径。
设计规定不低于100mm5.3杆塔接地体与附近设施接地体较近时,为防止反击,两接地装置最近距离不宜小于5米。
接地电阻要求:杆塔接地电阻在雷雨季节干燥时,断开时引下线测其工频接地电阻,在乘以季节系数后,在线路两端不得大于7Ω,在线路中段不得大于10Ω。
5.4接地电阻采用环形加风车式放射形浅埋水平布置接地体与杆塔基础自然接地相结合的方式,采用乙型组合方式,接地采用Φ10圆钢,接地引下线采用Φ12圆钢,要求热镀锌处理且不得外露过长。
5.5水泥杆采用逐基2点接地,铁塔逐基4点接地。
5.6接地体应做在铁塔保护帽以外,并严格按照保护帽形状弯曲,确保工艺美观和拆卸方便。
接地螺栓必须采用全丝扣螺栓。
六.接地工程的安全注意事项6.1 基本规定6.1.1 施工作业必须有安全技术措施,并在施工前进行交底。
已交底的措施,未经技术负责人同意,不得擅自变更。
6.1.2 主要工器具应符合技术检验标准,并附有许用荷载标志;使用前必须进行外观检查,不合格者严禁使用,并不得以小代大。
6.1.3施工人员严禁违章作业;不得影响他人安全作业;有权制止他人违章作业。
6.1.4对无安全措施或未经安全技术交底的施工项目,施工人员有权拒绝施工。
6.1.5施工人员严禁酒后作业。
6.1.6进入施工作业区的人员必须正确佩戴安全帽。
6.1.7施工人员应正确配用个人劳动防护用品。
16.2 工程材料、设备的堆放和保管6.2.1 材料、设备应按平面布置的规定堆放。
露天堆放场地应平整,并应符合装卸、搬运、消防及防洪的要求。
6.2.2 器材堆放应遵守下列规定:a.物件堆放整齐稳固;长大件器材的堆放有防止倾倒的措施。
6.2.3 氧气瓶的存放和保管应遵守下列规定:a.存放处周围10m内严禁明火,严禁放置易燃易爆物品。
b.严禁沾染油脂。
c.严禁与乙炔气瓶混放在一起。
d.卧放时不宜超过5层,立放时有支架固定。
e.有瓶帽和两个防震圈。
f.瓶帽拧紧,气阀朝向一侧。
g.严禁靠近热源或烈日暴晒。
h.存放间设专人管理,并设置“严禁烟火”的标志。
6.2.4 乙炔气瓶的存放和保管应遵守下列规定:a.班组的存放量一般不超过5瓶;超过5瓶但不超过20瓶时,应用非燃烧体墙隔成单独的存放间,并有一面靠外墙。
b.存放间与明火或散发火花地点间的距离不得小于15m。
c.存放间不得设在下室或半地下室内。
d.存放间通风良好,不受阳光直射,远离高温热源;其附近设有消火栓和干粉或二氧化碳化碳灭火器,但严禁使用四氯化碳灭火器。
e.存放间设专人管理,并在醒目处设置“乙炔危险、严禁烟火”的标志。
f.直立放置,并有防止倾倒的措施。
g.严禁与氧气瓶及易燃物品同间存放。
6.2.5 有毒有害物品的存放和保管应遵守下列规定:a.容器必须密封。
b.库房空气流通,并有专人管理。
c.存放处挂警告标志。
6.2.6 汽油、柴油等挥发性物品的存放和保管应遵守下列规定:1a.存放在专用的库房内,容器必须密封。
b.附近严禁有易燃易爆物品。
c.严禁靠近火源或在烈日下曝晒。
d.存放处设“严禁烟火”的标志。
6.2.7 工地爆破器材库的位置、结构和有关设施必须经上级主管部门批准,并经当地公安部门许可。
6.3.1 施工用电6.3.1.1 工地和材料站的施工用电应按已批准的施工技术措施进行布设,并按当地供电部门的规定提出用电申请。
6.3.1.2 施工用电设施的安装、维护,应由取得合格证的电工担任,严禁私拉乱接。
6.3.1.3 低压施工用电线路的架设应遵守下列规定:a.采用绝缘导线。
b.架设可靠,绝缘良好。
c.架设高度不低于2.5m,交通要道及车辆通行处不低于6m。
6.3.1.4 开关箱负荷侧的首端处必须安装漏电保护装置。
6.3.1.5 熔丝的规格应按设备容量选用,且不得用其它金属丝代替。
6.3.1.6 熔丝熔断后,必须查明原因、排除故障后方可更换;更换好熔丝、装好保护罩后方可送电。
6.3.1.7 使用电气设备及电动工具应遵守下列规定:a.不得超铭牌使用。
b.外壳必须接地或接零。
c.严禁将电线直接钩挂在闸刀上或直接插入插座内使用。
d.严禁一个开关或一个插座接两台及以上电气设备或电动工具。
e.移动式电气设备或电动工具应使用软橡胶电缆;电缆不得破损、漏电。
f.不得用电源软橡胶电缆拖拉或移动电动工具。
g.严禁湿手接触电源开关。
h.工作中断必须切断电源。
6.3.2 工程防火6.3.2.1 电气设备附近应配备适用于扑灭电气火灾的消防器材;发生电气火灾时应1首先切断电源。
6.3.2.2 装过挥发性油剂及其它易燃物质的容器,未经处理严禁焊接与切割。
6.3.2.3 在山林、牧区进行施工,必须遵守当地的防火规定,并配备必要的消防器材。
动用明火或进行焊接时,必须划定工作范围,清除易燃杂物,并设专人监护。
6.3.2.4 在山林、牧区进行爆炸压接时,应先将药包下方的树干、杂物、干草等易燃物清除干净。
6.3.2.5 采用暖棚法养护混凝土基础时,火源不得与易燃物接近,并应设专人看管。
6.4 工地运输6.4.1 机动车运输6.4.1.1 机动车辆运输应按国家《道路交通管理条例》的有关规定执行。
严禁无证驾驶。
车上应配备灭火器。
6.4.1.2 运输前应事先对道路进行调查,需要加固整修的道路应及时处理。
对路经的险桥、沟坡和坑洼路面等,应在出车前向押运人员交底。
6.4.1.3 路面水深超过汽车排气管时,不得强行通过;在泥泞的坡道或冰雪路面上应缓行,车轮应装防滑链;冬季车辆过冰河时,必须根据当地气候情况和河水冰冻程度决定是否行车,不得盲目过河。
6.4.1.4 车辆过渡时,应遵守轮渡安全规定,听从渡口工作人员的指挥。
6.4.1.5 载货机动车除押运和装卸人员外,不得搭乘其他人员;押运和装卸人员必须乘坐在安全位置上。
载物高度超过车厢拦板时,货物上不得坐人。
6.4.1.6 用载重汽车接送施工人员应遵守下列规定:a.取得交通管理部门的载客许可证。
b.车厢拦板牢固,拦板高度不低于1m。
c.车上指定安全监护人。
4.不得超员;乘车人员的头、手不得伸出车厢拦板;车厢拦板上严禁坐人。
d.乘车人员应随时躲避路边树木及道路上方的障碍物。
6.4.1.7 各类拖拉机挂车不宜作为载人交通工具;如作为载人交通工具,应遵守当地交通管理部门的规定。
挂车连接装置必须牢固,刹车装置必须可靠。
6.4.2 人力运输和装卸6.4.2.1 人力运输的道路应事先清除障碍物;山区抬运笨重物件,其宽度不宜小于11.2m,坡度不宜大于1∶4。
6.4.2.2 重大物件不得直接用肩扛运;抬运时应设一人指挥,步调一致、同起同落。
6.4.2.3 运输用的工器具应牢固可靠,每次使用前进行认真检查。
6.4.2.4 雨雪后抬运物件时,应有防滑措施。
6.4.2.5 装卸笨重物件使用的跳板,其厚度应根据材质经计算确定;腐朽、扭纹、破裂和大横透节的木材不得做为跳板。
跳板搭设坡度不得大于1∶3。
6.4.2.6 用跳板或圆木装卸滚动物件时,应用绳索控制物体;物件滚落前方严禁有人。
6.4.2.7 钢筋混凝土电杆卸车时,车辆不得停在有坡度的路面上。
每卸一根,其余电杆应掩牢;每卸完一处,剩余电杆绑扎牢固后方可继续运输。
6.4.2.8 用滚杠拖运笨重物件时,添放滚杠人的人员应站在物件的侧面,并不得戴手套;遇有松软土质应铺设走道。
拖拉钢丝绳的转角内侧严禁有人。
6.4.3 机械装卸6.4.3.1 起重机装卸作业,应按国家标准GB6067《起重机械安全规程》的有关规定执行。
6.4.2.2 起重机工作中应遵守下列规定:a.吊件和起重臂下方严禁有人。
b.吊件吊起10cm时应暂停,检查制动装置,确认完好后方可继续起吊。
c.吊件严禁从人身或驾驶室上空越过。
d.起重臂及吊件上严禁有人或有浮置物。
c.起吊速度均匀、平稳,不得突然起落。
e.吊挂钢丝绳间的夹角不得大于120度。
f.吊件不得长时间悬空停留;短时间停留时,操作人员、指挥人员不得离开工作岗位。
g.起重机运转时,不得进行检修。
h.工作结束后,起重机的各部应恢复原状。
6.4.2.3 凡属下列情况之一者,必须办理安全施工作业票,并应有负责技术人员在场指导。
a.吊件重量达到起重机额定负荷的95%。
