铝合金门窗的深入与计算
铝合金门窗推拉窗计算方法
铝合金门窗推拉窗计算方法
铝合金门窗推拉窗的计算主要包括尺寸和搭接量的计算。
以下是一些具体的步骤和注意事项:
1. 确定铝合金推拉窗的高度和宽度尺寸。
高度方向要考虑顶轨、底座、框头以及框底的高度,其中顶轨和底座的高度应加上门窗玻璃的高度,并在此基础上再加上约10mm以作为顶轨和底座的不良差。
框头和框底的高度应考
虑门窗框的厚度以及调整空间,具体高度由设计要求确定。
宽度方向要考虑门窗玻璃的宽度以及窗户的宽度,窗户的宽度应加上适当的调整空间,以便可以调整门窗的使用状态。
2. 计算搭接量。
在高度方向,窗扇与上滑的搭接量一般为上滑槽深的1/2减去2~3mm,可选用10mm。
窗扇与下滑的搭接量是滑轮的槽深到窗扇下
边的距离,一般为6~10mm,可选用8mm。
另外,也可以用推拉框高度
方向的内口尺寸,加上上滑槽深,再减去4~6mm,作为推拉扇的高度尺寸。
在宽度方向,搭接量应根据边封型材、勾企型材以及光企型材确定,设计时,应使两个窗扇的勾企完全重合。
以上步骤仅供参考,建议咨询专业人士获取具体信息。
铝合金门窗外围加工尺寸标准
铝合金门窗外围加工尺寸标准
铝合金门窗在建筑中广泛使用,其加工尺寸标准对于确保门窗的质量和性能至关重要。
铝合金门窗的尺寸主要受到门窗种类的影响,因此,了解不同种类门窗的尺寸计算方法是必要的。
对于平开铝合金门窗,窗框外围尺寸的计算相对简单。
根据洞口宽度,中外比率和一定的系数进行计算,可以得出窗框外围尺寸。
计算公式为:窗框外围尺寸= 洞口宽度×(中外) × 1.4 + 0.15 ×0.6 + 0.45 ×0.5。
这个公式考虑了窗框与洞口之间的间隙以及窗框的厚度等因素,以确保门窗安装的稳定性和美观性。
相比之下,推拉铝合金门窗的尺寸计算则较为复杂。
窗框外围尺寸的计算公式为:窗框外围尺寸= 洞口宽度÷ 2 × 1.5 + 0.3 ×0.8。
这个公式考虑了推拉门窗的特点,即需要留出适当的空间以方便推拉操作。
同时,推拉门窗的洞口净空高度也有一定的要求,通常在1.5~2.0m之间,以适应不同的建筑需求。
在确定铝合金门窗的加工尺寸时,还需要考虑其他因素。
例如,窗框的厚度、玻璃的厚度和种类、密封材料的选择等都会对门窗的尺寸产生影响。
因此,在实际操作中,需要根据具体情况进行尺寸调整,以确保门窗的性能和美观度。
总之,铝合金门窗的加工尺寸标准是一个复杂的过程,需要考虑多种因素。
正确的尺寸计算和加工精度是确保门窗质量和使用寿命的关键。
在选择铝合金门窗时,了解其尺寸标准和计算方法有助于更好地选择和安装适合需求的门窗产品。
铝合金门窗设计——制作与下料计算
铝合金门窗设计——制作与下料计算今天我们来讲解铝合金门窗设计——制作计算与下料。
根据上节绘制节点图及结合型材汇总图,我们可以在CAD软件里测量到型材的真实尺寸(1:1比例),打开这些图纸便于我们实时使用。
一、首先描述铝合金门窗制作步骤和方法在接到生产任务单之后,工厂一般按如下工序进行生产。
1.下料,是铝合金门窗制作的第一道工序,也是关键的工序。
下料是材料在加工厂工人使用设备切割,材料长度是根据设计要求并参考门窗施工洞口来确定优化得出,要求切割准确;否则,门窗的方正难以保证,下料尺寸误差值应控制在2mm范围内。
一般推拉门窗下料采用直角切割;平开门窗扇下料采用45°角切割;其它类型应根据拼装方式来选用切割方式。
2.钻孔。
铝合金门窗的框扇组装一般采用螺丝连接,因此不论是横竖杆件的组装,还是配件的固定,均需要在相应的位置钻孔。
型材钻孔,可以用小型台钻或手枪式电钻,前者由于有工作台,所以能有效保证钻孔位置的精确度;而后者是因为操作方便。
钻孔前应根据组装要求在型材上弹线定位,要求钻孔位置准确,孔径合适,不可在型材表面反复更改钻孔,因为孔一旦形成,则难以修复。
3.拼装。
将型材根据施工大样图要求通过连接件用螺丝连接组装。
铝合金门窗的组装方式有45°角对接、直角对接和垂直对接三种。
横竖杆的连接,一般采用专用的连接件或铝角,再用螺钉、螺栓或铝拉钉固定。
4.铝合金门窗的组装质量,应符合下列规定:①门窗装饰表面不应有明显的损伤。
每樘门窗局部擦伤、划伤,不应超过表1的规定。
②门窗上相邻构件着色表面不应有明显的色差。
③门窗表面应无铝屑、毛刺、油斑或其它污迹存在。
装配连接处不应有外溢的胶粘剂。
④门窗框尺寸偏差,应符合表2的规定。
⑤门窗框、扇相邻构件装配间隙及同一平面高低差,应符合规范。
二、铝合金门窗下制作单步骤和方法同样先了解基本定义:洞口尺寸: 是按照建筑施工平面图给门窗预留的尺寸。
制作尺寸:窗户制作的实际尺寸。
13种铝合金门窗下料尺寸计算公式,值得收藏
13种铝合金门窗下料尺寸计算公式,值得收藏一、铝合金推拉窗的设计要求设计铝合金推拉窗时,应考虑推拉窗的安装和使用安全。
当窗的高度方向搭接量太大时,则给安装带来困难;若搭接量太小时,又存在使用安全问题,窗扇容易从窗框中脱出。
因此,应正确选择搭接量。
高度方向搭接量的确定:应根据上滑型材的槽深和下滑型材的道轨高度,以及窗扇滑轮的高度来选择搭接量。
窗扇与上滑的搭接量一般为上滑槽深的1/2减去2~3mm,可选用10 mm。
窗扇与下滑的搭接量是滑轮的槽深到窗扇下边的距离,一般为6~10 mm,可选用8 mm。
另外,也可以用推拉框高度方向的内口尺寸,加上上滑槽深,再减去4~6 mm,作为推拉扇的高度尺寸。
宽度方向的搭接量应根据边封型材、勾企型材以及光企型材确定。
设计时,应使两个窗扇的勾企完全重合。
铝合金推拉窗分为两扇推拉窗、三扇三等分推拉窗、三扇四等分推拉窗、四扇推拉窗等。
设计时,应使窗扇的宽度尺寸和高度尺寸在国家标准允许的范围内。
设计带有固定窗的推拉窗时,如果是上下分格,固定窗与推拉窗之间可以采用中上滑型材或中下滑型材;如果是左右分格,固定窗与推拉窗之间可以采用固定边封型材。
如果是高层建筑,还要考虑推拉窗的厚度系列是否满足抗风压强度要求。
设计纱扇时,高度方向的搭接量按纱轨槽深的二分之一选取。
宽度方向的搭接量可按纱扇宽度不超过窗扇宽度选取,宽度尺寸不应超过窗扇宽度。
二、铝合金推拉窗的下料尺寸计算铝合金推拉窗的下料尺寸主要是窗框和窗扇的下料尺寸计算。
窗框的下料尺寸包括:边封、上滑、下滑、中上滑、中下滑、固上横、中立柱(中梃)等。
边封的下料尺寸等于窗高;上滑、下滑、中上滑、中下滑、固上横的下料尺寸等于窗宽减去两个边封的宽度再加上两个边封的槽深;窗扇的下料尺寸包括:上方、下方、勾企、光企等。
勾企、光企的下料尺寸等于窗框的内口尺寸,再加上两个搭接量(上下搭接量);上方、下方的下料尺寸等于窗扇的宽度减去勾企、光企的宽度,再加上勾企、光企的槽深;计算窗扇的宽度尺寸时,有四种情况:一是两扇推拉窗的计算;二是三扇三等分推拉窗的计算、三是三扇四等分推拉窗的计算、四是四扇推拉窗的计算。

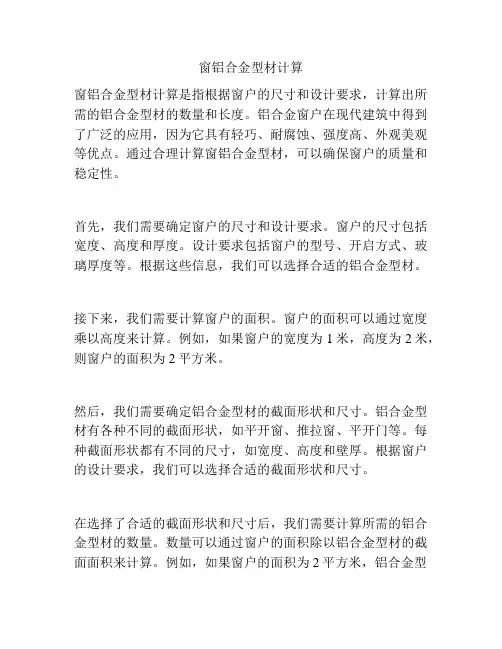

窗铝合金型材计算
窗铝合金型材计算窗铝合金型材计算是指根据窗户的尺寸和设计要求,计算出所需的铝合金型材的数量和长度。
铝合金窗户在现代建筑中得到了广泛的应用,因为它具有轻巧、耐腐蚀、强度高、外观美观等优点。
通过合理计算窗铝合金型材,可以确保窗户的质量和稳定性。
首先,我们需要确定窗户的尺寸和设计要求。
窗户的尺寸包括宽度、高度和厚度。
设计要求包括窗户的型号、开启方式、玻璃厚度等。
根据这些信息,我们可以选择合适的铝合金型材。
接下来,我们需要计算窗户的面积。
窗户的面积可以通过宽度乘以高度来计算。
例如,如果窗户的宽度为1米,高度为2米,则窗户的面积为2平方米。
然后,我们需要确定铝合金型材的截面形状和尺寸。
铝合金型材有各种不同的截面形状,如平开窗、推拉窗、平开门等。
每种截面形状都有不同的尺寸,如宽度、高度和壁厚。
根据窗户的设计要求,我们可以选择合适的截面形状和尺寸。
在选择了合适的截面形状和尺寸后,我们需要计算所需的铝合金型材的数量。
数量可以通过窗户的面积除以铝合金型材的截面面积来计算。
例如,如果窗户的面积为2平方米,铝合金型材的截面面积为0.1平方米,则所需的铝合金型材数量为20根。
最后,我们需要计算所需的铝合金型材的长度。
长度可以通过窗户的周长乘以所需的铝合金型材数量来计算。
例如,如果窗户的周长为6米,所需的铝合金型材数量为20根,则所需的铝合金型材长度为120米。
除了计算窗铝合金型材的数量和长度,我们还需要考虑一些其他因素。
例如,铝合金型材的连接方式、固定方式、表面处理等。
这些因素将影响窗户的安装和使用效果。
总之,通过合理计算窗铝合金型材,我们可以确保窗户的质量和稳定性。
同时,我们还需要考虑其他因素,并选择适合的连接方式、固定方式和表面处理。
通过这些努力,我们可以打造出美观、实用且高质量的窗户。

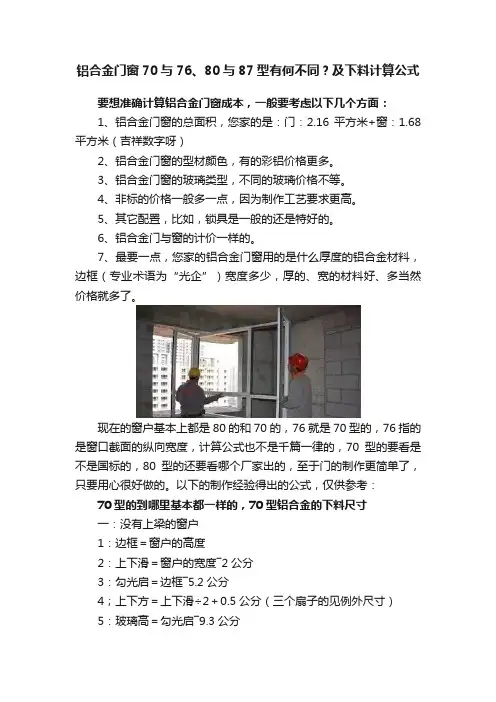

铝合金门窗70与76、80与87型有何不同?及下料计算公式
铝合金门窗70与76、80与87型有何不同?及下料计算公式要想准确计算铝合金门窗成本,一般要考虑以下几个方面:1、铝合金门窗的总面积,您家的是:门:2.16平方米+窗:1.68平方米(吉祥数字呀)2、铝合金门窗的型材颜色,有的彩铝价格更多。
3、铝合金门窗的玻璃类型,不同的玻璃价格不等。
4、非标的价格一般多一点,因为制作工艺要求更高。
5、其它配置,比如,锁具是一般的还是特好的。
6、铝合金门与窗的计价一样的。
7、最要一点,您家的铝合金门窗用的是什么厚度的铝合金材料,边框(专业术语为“光企”)宽度多少,厚的、宽的材料好、多当然价格就多了。
现在的窗户基本上都是80的和70的,76就是70型的,76指的是窗口截面的纵向宽度,计算公式也不是千篇一律的,70型的要看是不是国标的,80型的还要看哪个厂家出的,至于门的制作更简单了,只要用心很好做的。
以下的制作经验得出的公式,仅供参考:70型的到哪里基本都一样的,70型铝合金的下料尺寸一:没有上梁的窗户1:边框=窗户的高度2:上下滑=窗户的宽度―2公分3:勾光启=边框―5.2公分4;上下方=上下滑÷2+0.5公分(三个扇子的见例外尺寸)5:玻璃高=勾光启―9.3公分6:玻璃宽=上下方-6公分(三个扇子的中间大扇子-7公分)7:纱扇子高度=边框-5公分8:纱扇子宽度=上下方+1公分二:带上梁的窗户1:边框=窗户的高度2:上.中.下=窗户的宽度―2公分3:勾光启=划线的数-1.2公分4:上下方=上中下÷2+0.55:插板.中立=边框-划线数-7公分6:扣线横长=径里-0.6公分7:扣线竖长=中立.插板-1公分(扣线切角)8:玻璃高=划线数-10.5公分(也=勾光启-9.3公分)9:玻璃宽同上10:纱扇子高=划线数-0.5公分11:纱扇子宽同上三:三个扇子的例外尺寸(非标料要靠自己去量和计算)1:三扇子的小扇上下方=(下滑+9)÷4-1.8公分2:三扇子的大扇子上下方=(下滑+9)÷23:小扇子的玻璃高同上4:大扇子的玻璃高同上,宽=上下方-7公分80型铝合金的下料尺寸一:没有上梁的窗户1:边框高=窗高2:上下滑=窗户宽-3公分(鲁和的-3.5公分)3:勾光启=边框-5.3公分4:上下方=上下滑÷2-4.7公分(三扇子的大扇子宽=上下滑÷2-2公分,小扇子宽=上下滑÷4-4.7公分)5:玻璃高=勾光启-7.6公分6:玻璃宽=上下方-0.5公分7;纱扇子高=边框-7.5公分8:纱扇子宽=上下滑÷2二:带上梁的窗户1:边框=窗高2:上中下=窗宽-3公分(鲁和的-3.5)3:勾光启=边框-上梁满外数-1.8公分4:上下方=上中下÷2-4.7公分(三扇子同上)5:插板,中立=上梁满外-7.2公分7:扣线横长=上中下-3.8公分8:扣线竖长=中立插板数-0.2公分9:纱扇子高里挂=边框-上梁满外-4公分纱扇子高外挂=边框-上梁满外-1.3公分10:纱扇子宽同上87型就是80型三开子的小扇上下方=(下滑+9)÷4-1.8公分三开子的大扇子上下方=(下滑+9)÷2小开子的玻璃高同上大开子的玻璃高同上,宽=上下方-7公分至于门的制作公式都是自己量料计算出来的,比如单扇门的上下方=门口净里数-1.2,时间长了不用计算从心里就可以记住的下料公式建议现场操作,因材料薄厚、配件不同,不在现场操作更正是不行的。
门窗计算规则讲解
天津公司成本中心 刘腾飞 2014年8月
目录
铝合金门窗的构成 计算规则介绍(以华建GR65A系列外悬窗为例) 计算过程展示(以内开内倒窗为例) 软件计算成果对比
1/42
1、铝合金门窗的构成
型材
铝合金窗框料、窗扇料、中梃、压条、腔体连接件等
玻璃 单玻、中空玻璃、钢化安全玻璃、Low-E镀膜等
65A32 重量 25/1000*1.867*4=0.19 kg (3)扇角码 长度 5.9-1+25.3-1=29.2 mm
五金、纱扇
平开窗、悬窗、内开内倒窗等
胶
玻璃处耐候胶、墙胶、发泡胶、密封胶条、组角胶等
其他辅材
螺栓、垫片、调节件、导流板、钢角片、胶角、射钉等
钢副框、钢衬
镀锌钢材
2/42
1.1 型材
窗框
中梃
窗扇
3/42
1.1 型材-框料
4/42
1.1 型材-框组角
45°拼接,角 码、钢角片、 注胶组角
5/42
27/42
2.1型材计算-压条
以“kg”为单位计取,型材重量=型材长度*型材米重
扇压条(横)=分格宽度-边框小面宽*2-转接料宽度*2-扇 料宽度*2-压条小面宽*2 扇压条(竖)=分格高度-边框小面宽-中梃小面宽/2-转接料 宽度*2-扇料宽度*2
计算式:横向 900-103.9*2-17*2=658.2 mm 竖向 1200-103.9-90.7=1005.4 mm 重量:(658.2+1005.4)*2/1000*0.213=0.71kg
28/42
2.1 型材计算-腔体连接件
以“kg”为单位计取,型材重量=型材长度*型材米重
4.铝合金门窗计算
4.铝合金门窗计算1.1 门窗所在地区 (1)1.2 地面粗糙度分类等级 (1)1.3 抗震设防 (1)一、一层门窗 (2)1 门窗承受荷载计算 (2)1.1 风荷载标准值的计算方法 (2)1.2 计算支撑结构时的风荷载标准值 (4)1.3 计算面板材料时的风荷载标准值 (4)1.4 垂直于门窗平面的分布水平地震作用标准值 (4)1.5 平行于门窗平面的集中水平地震作用标准值 (4)1.6 作用效应组合 (4)2 门窗竖中梃计算 (5)2.1 选用竖中梃材料的截面特性 (5)2.2 竖中梃计算简图的确定 (6)2.3 风荷载作用的线荷载集度 (6)2.4 门窗竖中梃荷载分配 (8)2.5 竖中梃在左受荷单元力作用下的受力分析 (9)2.6 竖中梃在右受荷单元力作用下的受力分析 (10)2.7 竖中梃的抗弯强度计算 (10)2.8 竖中梃的挠度计算 (11)2.9 竖中梃的抗剪计算 (11)3 玻璃板块的选用与校核 (12)3.1 玻璃板块荷载计算: (12)3.2 玻璃的强度计算: (14)3.3 玻璃最大挠度校核: (15)4 门窗连接结构计算 (15)4.1 整樘结构总荷载计算 (16)4.2 连接片与钢附框连接计算 (16)4.3 钢附框与窗边框连接计算 (18)4.4 连接片与建筑结构连接计算 (19)二、二层门窗 (20)1 门窗承受荷载计算 (20)1.1 风荷载标准值的计算方法 (20)1.2 计算支撑结构时的风荷载标准值 (21)1.3 计算面板材料时的风荷载标准值 (22)1.4 垂直于门窗平面的分布水平地震作用标准值 (22)1.5 平行于门窗平面的集中水平地震作用标准值 (22)1.6 作用效应组合 (22)2 门窗竖中梃计算 (23)2.1 选用竖中梃材料的截面特性 (23)2.2 竖中梃计算简图的确定 (24)2.3 风荷载作用的线荷载集度 (24)2.4 门窗竖中梃荷载分配 (26)2.5 竖中梃在左受荷单元力作用下的受力分析 (27)2.6 竖中梃在右受荷单元力作用下的受力分析 (27)2.7 竖中梃的抗弯强度计算 (28)2.8 竖中梃的挠度计算 (28)2.9 竖中梃的抗剪计算 (29)3 门窗横中梃计算 (30)3.1 选用横中梃材料的截面特性 (30)3.2 横中梃水平方向计算简图的确定 (31)3.3 水平荷载作用的线荷载集度 (31)3.4 门窗横中梃荷载分配 (34)3.5 横中梃在上受荷单元水平力作用下的受力分析 (35)3.6 横中梃在下受荷单元水平力作用下的受力分析 (36)3.7 横中梃在上受荷单元自重力作用下的受力分析 (36)3.8 横中梃的抗弯强度计算 (37)3.9 横中梃的挠度计算 (37)3.10 横中梃的抗剪计算 (38)4 玻璃板块的选用与校核 (39)4.1 玻璃板块荷载计算: (40)4.2 玻璃的强度计算: (41)4.3 玻璃最大挠度校核: (42)5 门窗连接结构计算 (43)5.1 整樘结构总荷载计算 (43)5.2 连接片与钢附框连接计算 (44)5.3 钢附框与窗边框连接计算 (45)5.4 连接片与建筑结构连接计算 (46)三、三~三十二层门窗 (48)1 门窗承受荷载计算 (48)1.1 风荷载标准值的计算方法 (48)1.2 计算支撑结构时的风荷载标准值 (49)1.3 计算面板材料时的风荷载标准值 (50)1.4 垂直于门窗平面的分布水平地震作用标准值 (50)1.5 平行于门窗平面的集中水平地震作用标准值 (50)1.6 作用效应组合 (50)2 门窗竖中梃计算 (51)2.1 竖中梃受荷单元分析 (51)2.2 选用竖中梃型材的截面特性 (53)2.3 竖中梃的抗弯强度计算 (54)2.4 竖中梃的挠度计算 (54)2.5 竖中梃的抗剪计算 (55)3 门窗横中梃计算 (55)3.1 横中梃受荷单元分析 (55)3.2 选用横中梃型材的截面特性 (59)3.3 横中梃的抗弯强度计算 (59)3.4 横中梃的挠度计算 (60)3.5 横中梃的抗剪计算 (60)4 玻璃板块的选用与校核 (61)4.1 玻璃板块荷载计算: (61)4.2 玻璃的强度计算: (63)4.3 玻璃最大挠度校核: (64)5 门窗连接结构计算 (64)5.1 整樘结构总荷载计算 (65)5.2 连接片与建筑结构连接用紧固件计算 (65)四、屋面门窗 (67)1 门窗承受荷载计算 (67)1.1 风荷载标准值的计算方法 (67)1.2 计算支撑结构时的风荷载标准值 (69)1.3 计算面板材料时的风荷载标准值 (69)1.4 垂直于门窗平面的分布水平地震作用标准值 (69)1.5 平行于门窗平面的集中水平地震作用标准值 (69)1.6 作用效应组合 (70)2 门窗竖中梃计算 (70)2.1 竖中梃受荷单元分析 (70)2.2 选用竖中梃型材的截面特性 (73)2.3 竖中梃的抗弯强度计算 (73)2.4 竖中梃的挠度计算 (74)2.5 竖中梃的抗剪计算 (74)3 玻璃板块的选用与校核 (75)3.1 玻璃板块荷载计算 (75)3.2 玻璃的强度计算 (76)3.3 玻璃最大挠度校核 (76)4 门窗连接结构计算 (77)4.1 整樘结构总荷载计算 (77)4.2 连接片与建筑结构连接用紧固件计算 (78)1.1门窗所在地区金华地区;1.2地面粗糙度分类等级门窗属于外围护构件,按《建筑结构荷载规范》(GB50009-2012)A类:指近海海面和海岛、海岸、湖岸及沙漠地区;B类:指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区;C类:指有密集建筑群的城市市区;D类:指有密集建筑群且房屋较高的城市市区;依照上面分类标准,本工程按B类地形考虑。
铝合金门窗下料计算公式
你需要什么牌子的公式凤铝的要不要凤铝:70c 边锋=窗户高上下滑=窗户宽—30MM勾光企=上下滑包外-43(外)=上下滑包外—53(内)上下方=(上滑—90MM)/2(两开) (上滑—180MM)/4 (四开)纱窗高=外勾企—25MM纱窗宽=上方+60MM888 边锋=窗户高上下滑=窗户宽—30MM勾光企=上下滑包外-55(外)=上下滑包外—65(内)上下方=(上滑—110MM)/2(两开) (上滑—220MM)/4 (四开)纱窗高=外勾企—33MM纱窗宽=上方+80MM898 边锋=窗户高上下滑=窗户宽—30MM勾光企=上下滑包外-55(外)=上下滑包外—65(内)上下方=(上滑—95MM)/2(两开) (上滑—190MM)/4 (四开)纱窗高=内勾企纱窗宽=上方+60MM如何制作铝合金窗户(1)断料。
断料,又称“下料”,是铝合金门窗制作的第一道工序,也是关键的工序。
断料主要使用切割设备,材料长度应根据设计要求并参考门窗施工大样图来确定,要求切割准确;否则,门窗的方正难以保证,断料尺寸误差值应控制在2mm范围内。
一般来说,推拉门窗断料宜采用直角切割;平开门窗断料宜采用45°角切割;其它类型应根据拼装方式来选用切割方式。
(2)钻孔。
铝合金门窗的框扇组装一般采用螺丝连接,因此不论是横竖杆件的组装,还是配件的固定,均需要在相应的位置钻孔。
型材钻孔,可以用小型台钻或手枪式电钻,前者由于有工作台,所以能有效保证钻孔位置的精确度;而后者是因为操作方便。
钻孔前应根据组装要求在型材上弹线定位,要求钻孔位置准确,孔径合适,不可在型材表面反复更改钻孔,因为孔一旦形成,则难以修复。
(3)组装。
将型材根据施工大样图要求通过连接件用螺丝连接组装。
铝合金门窗的组装方式有45°角对接、直角对接和垂直对接三种。
横竖杆的连接,一般采用专用的连接件或铝角,再用螺钉、螺栓或铝拉钉固定。
铝合金门窗的组装质量,应符合下列规定:①门窗装饰表面不应有明显的损伤。
门窗铝材的计算公式
门窗铝材的计算公式门窗铝材是指用铝合金材料制造的门窗产品,具有轻质、耐腐蚀、强度高等特点,因此在建筑行业中得到了广泛应用。
在门窗铝材的设计和制造过程中,需要进行一系列的计算和分析,以确保产品的质量和安全性。
本文将介绍门窗铝材的计算公式及其应用。
1. 抗风压计算公式。
在门窗设计中,抗风压是一个重要的考量因素。
抗风压计算公式可以帮助设计师确定门窗的抗风能力,以确保产品在恶劣天气条件下的安全性。
抗风压计算公式如下:P = 0.6CfV²S。
其中,P表示门窗的抗风压,Cf表示风压系数,V表示风速,S表示门窗的有效面积。
通过这个公式,设计师可以根据当地的气候条件和建筑物的高度等因素,确定门窗所需的抗风能力,从而选择合适的铝材型号和厚度。
2. 荷载计算公式。
在门窗的设计中,还需要考虑门窗本身所承受的荷载,包括自重荷载、风荷载、雨荷载等。
荷载计算公式可以帮助设计师确定门窗的结构强度和稳定性,以确保产品在使用过程中不会发生变形或破坏。
荷载计算公式如下:F = P + G。
其中,F表示门窗的荷载,P表示风荷载,G表示自重荷载。
通过这个公式,设计师可以根据门窗的尺寸和材料,确定门窗的结构强度和稳定性,从而选择合适的铝材型号和截面尺寸。
3. 热传导计算公式。
门窗的热传导特性对建筑物的能耗和舒适性有着重要影响。
热传导计算公式可以帮助设计师确定门窗的隔热性能,以确保建筑物在冬季保持温暖,在夏季保持凉爽。
热传导计算公式如下:Q = kAΔT/L。
其中,Q表示门窗的热传导量,k表示材料的热传导系数,A表示门窗的表面积,ΔT表示温度差,L表示门窗的厚度。
通过这个公式,设计师可以根据当地的气候条件和建筑物的使用要求,确定门窗的隔热性能,从而选择合适的铝材型号和结构设计。
4. 施工成本计算公式。
在门窗的设计和制造过程中,还需要考虑施工成本。
施工成本计算公式可以帮助设计师确定门窗的制造成本和安装成本,以确保产品在市场上具有竞争力。
铝合金门窗制作公式
凤铝:70c边锋=窗户高
上下滑=窗户宽—30MM
勾光企=上下滑包外-43(外)
=上下滑包外—53(内)
上下方=(上滑—90MM)/2(两开) (上滑—180MM)/4 (四开)
纱窗高=外勾企—25MM
纱窗宽=上方+60MM
888 边锋=窗户高
上下滑=窗户宽—30MM
勾光企=上下滑包外-55(外)
=上下滑包外—65(内)
上下方=(上滑—110MM)/2(两开) (上滑—220MM)/4 (四开)
纱窗高=外勾企—33MM
纱窗宽=上方+80MM
898 边锋=窗户高
上下滑=窗户宽—30MM
勾光企=上下滑包外-55(外)
=上下滑包外—65(内)
上下方=(上滑—95MM)/2(两开) (上滑—190MM)/4 (四开)
纱窗高=内勾企
纱窗宽=上方+60MM
其他类铝合金门窗料公式:
窗户玻璃高=勾光企尺寸-7cm
窗扇玻璃宽=上下方尺寸-0.8cm
亮窗玻璃宽=(上下滑尺寸-7cm)/2
亮窗玻璃高=中柱+1.2cm
三扇上下方长(用四支勾企?)=(上下滑长-10.5cm)/3
三扇上下方长(用四支全企?)=(上下滑长-12.6cm)/3
四扇不带中封=(上下滑长/2-8cm)/2
内纱高度=勾光企长-2cm
外纱高度=勾光企长+0.5cm
中封尺寸 3.2cm
转自:温之馨门窗厂。
