M1432A万能外圆磨床头架及液压系统三维设计说明书
前言
机械制造业是国民经济的基础产业，它的发展直接影响到国民经济各部门的发展，也影响到国生和国防的加强。因此，各国都把机械制造业的发展放到首要位置。其中装备制造业是国民经济的脊梁，它的各项经济指标占全国工业的比重高达四分之一至五分之一；是高技术的载体及转化为生产力的桥梁和通道，20世纪兴起的信息技术、核技术、空间技术等，无一不是装备制造业创造出来的；是产业升级的手段，生产工作母机、提供重大装备；是外贸出口的主力，占全国外贸出口的36%以上；是国家安全的重要保障，在高技术和数字化战争时代，装备制造业还是国家的战略产业，它是实现工业化的必备条件，是衡量一个国家国际竞争力的重要标志，是决定我国在国际分工中地位的关键因素。机床是机械加工中的主要加工设备，在生产实践中有着重要的作用，它的加工精度、加工效率都直接反映着加工的水平。
随着磨削技术的发展，磨床在加工机床中的比例越来越大。据1997年欧洲机床展览会（EMO）的调查数据表明，25%的企业认为磨削是他们应用的最为主要的加工技术，车削只占23%，钻削占22%，其它的占8%；而磨床在企业中占机床的比重高达42%，车床占23%，钻床占14%。我国从1949—1998年，开发生产的通用机床有1800多种，专用机床有几百种，磨床的拥有量占金属切削机床总拥有量的13%左右。可见，磨床及磨削技术在机械制造业中占有极其重要的位置。它作为金属切削行业的一个重要分支，随着工业的发展，对机械零件的加工精度和表面粗糙度的要求日益提高，磨削加工显得更加重要。尤其是在汽车、电力、船舶、冶金、军工、航天航空等行业，磨床正发挥着越来越大的作用。“十一五”期间，经过调整和整合期后的磨床行业，将会迎来新一轮的发展期。
第一部分
第一章绪论
头架是外圆类磨床的主要部件，它的动态性能对磨床的性能有着重要的影响。头架的作用是支撑工件和传递动力，即使工件转动。其中主轴又是它的主要零件，主轴的精度高低对于整机的几何精度和工作精度有着直接的影响。诸如：头架和尾架主轴中心线的连线和头架主轴中心线对工作台移动的平行度误差，将影响工件中心孔与主轴顶尖的接触情况并导致工件产生圆度差和母线不平行；头架主轴回转时的轴向窜动及径向跳动也将对采用卡盘装夹磨削产生不良的影响。
第二章头架总体方案设计
头架由壳体、头架主轴及其轴承、传动装置、底座等部分组成（见图1）头架主轴支撑在四个D级精度的角接触球轴承上，通过修磨隔套，并用轴承盖压紧轴承后，轴承内外圈将产生一定的轴向定位，使轴承实现预紧，以提高主轴部件的刚度和旋转精度。
双速电机经过三级塔轮变速机构和两组带轮带动工件的转动，可以得到六种转速。带的张紧分别靠转动偏心套和移动电机座来实现。主轴上的带轮采用卸荷结构，以减少主轴的变形弯曲。
根据不同的加工需要，头架主轴可有三种不同的工作方式：
1.工件支撑在前后顶尖上磨削磨削前拧紧螺杆顶紧摩擦环，使头架主轴和顶尖固定不能转动。工件则由与带轮相连接的拨盘上的拨杆，通过夹头带动旋转，实现圆周进给运动。由于磨削时顶尖固定不动，所以可避免因顶尖的旋转而影响磨削精度。
2.用三爪自定心或死爪单动卡盘夹持工件磨削磨削前拧松螺杆，使头架主轴能够自由转动。卡盘装在卡盘座上，而卡盘座以锥柄安装在主轴莫氏锥孔中，并通过主轴通孔内的拉杆将其拉紧，旋转运动有拨盘经拨销传给卡盘座，进而传递给卡盘带动工件转动.同时，主轴也会随着一起转动.
3.自磨主轴顶尖此时需要先将主轴放松，同时用一拨块将拨盘和主轴相连，使拨盘直接带动主轴和顶尖旋转，依靠机床自身来修磨顶尖，以提高工件的定位精度。
第三章典型零件的设计和选用
3.1头架电机的选用：根据头架的动力以及转速要求，选用YDS-012型双宿电机（功率 0.55/1.1KW,转速 750/1500r/min）
3.2带轮及带的设计和选用：（电机经过塔轮变速和两组带轮的传动用来带动工件的转动，得到六种转速）
头架电机—I—｛49/165、112/110、131/91｝—Ⅱ—｛61/184｝—Ⅲ—｛68/178｝—拨盘（带动工件）由此可知道，带轮的基准直径D.带轮选用实心轮，槽型Z型。具体如下表3-1：
基准宽度基准线上槽深基准线下槽深槽间距第一槽至端面槽间距累计偏差
b d h amin h fmin e f min
8.5mm 2.0mm 10.0mm 12±0.3mm 7 ±0.6
表3-1
带轮宽B=（Z-1）e+2f (Z表示槽宽数)
外径d a=d d+2h a
所以，带轮1的带宽B=（Z-1）e+2f=2×12+2×10=44mm 外径d a1=d d1+2h a=49+4=53mm
D a2=d d2+2h a+112+4=116mm d a3=d d3+2h a=131+4=135mm
带轮2的宽度B=（Z-1）e+2f=3×12+2×10=56mm 外径da1=dd1+2ha=165+4=169mm
D a2=d d2+2h a=110+4=114mm d a3=d d3+2h a=91+4=95mm
D a4=d d4+2h a=61+4=65mm
带轮3的宽度B=（Z-1）e+2f=0+2×10=20mm 外径d a=d d+2h a=184+4=188mm
带轮4的宽度B=（Z-1）e+2f=1×12+2×10=32mm 外径d a=d d+2h a=68+4=72mm
带轮5的宽度B=（Z-1）e+2f=1×12+2×10=32mm 外径d a=d d+2h a=178+4=182mm
带的选用.选用普通V带，具体如下表3-2：
型号为Z型
带宽b p 顶宽b高度h楔角露出高度h t 槽型的基准宽度
8.5mm 10.0mm 6.0mm 40o–1.6—+1.6mm 8.5mm
表3-2
3.3传动轴部分（即Ⅲ轴）的设计与选用：包括轴以及轴端固定元件、轴承、轴承固定元件、键的设计选用.
3.31轴的设计：如下图所示
首先确定出轴的最小轴径:功率P=1.1KW×94%×94%=0.97KW(其中带轮的传动效率取94%)
转速n=1500×131/91×91/184=715.87
所以，最小轴径由公式可得d min=13.28mm.取d min=21mm,故dⅠ-Ⅱ=dⅤ-Ⅵ=21mm,根据要求定位轴肩取为2mm，非定位轴肩取为1.5mm，由此可知其余轴段的轴径.Ⅰ-Ⅱ、Ⅴ-Ⅵ轴处安装带轮，根据带轮的宽度定出各自的轴长，Ⅱ-Ⅲ、Ⅳ-Ⅴ轴处安装轴承以及轴承固定元件，可以定出轴径以及各自轴长，具体如下表3-3所示：
项目Ⅰ-Ⅱ轴Ⅱ-Ⅲ轴Ⅲ-Ⅳ轴Ⅳ-Ⅴ轴Ⅴ-Ⅵ轴
轴径21mm 25mm 28mm 25mm 21mm
轴长18mm 41mm 208mm 34mm 32mm
表3-3
3.3.2轴承的选用：选择使用7205c型角接触球轴承，D=52mm、d=25mm、B=15mm、A=13.5mm.
3.3.3轴承轴向固定：使用螺钉锁紧挡圈，D=40mm、d=25mm、H=14mm.
3.3.4轴上键的选用：选用平键连接轴和带轮，Ⅰ-Ⅱ轴处键的尺寸为b×h—6×6mm,l=16mm; Ⅴ-Ⅵ轴处键的尺寸为b×h—6×6mm,l=25mm.
3.3.5轴端固定：选用螺钉紧固轴端挡圈，两端元件尺寸一致，均为D=30mm,H=4mm,螺钉选用M5×15.
3.3.6偏心套设计：外径D=110mm,内径d=52mm,壁厚h=8.5mm.
3.4主轴部分设计：包括主轴、顶尖、轴承、轴承挡圈、主轴密封件、套筒等件的设计与选用。
3.4.1主轴和顶尖：主轴的尺寸D=60mm,d=30mm,l=331mm,顶尖的尺寸l=120mm.主轴前端锥孔选用精密莫氏4号锥度，顶尖与锥孔的配合长度为80mm.如下图所示：
3.4.2主轴上轴承的选用：选用7012c角接触球轴承，尺寸为D=95mm,d=60mm,B=18mm,A=17.5mm.轴承
不仅要承受轴向力，也可以承受径向力，并使主轴轴向定位.轴承选用两对，一端一对轴承，每对轴承之
间使用隔套隔开，修磨隔套，可以调节轴承径向间隙，以及给轴承以预加载荷.
3.4.3主轴两端密封件的选择：选择旋转轴唇形密封圈（ B型）内包骨架型，尺寸为大径D=80mm,小
径d=60mm,轴向宽度b=8mm.
3.4.4主轴上套筒的设计：厚度均取为5mm,大小径以轴承最大径与主轴大径为准进行设计，长度以主
轴轴向长度为准设计.
3.5箱体的设计：箱体采用铸造成型.材料为灰铸铁，根据表3-4所示，取箱体壁厚为10mm.
铸造方法铸件尺寸铸钢灰铸铁球墨铸铁可锻铸铁
200×200—500
10—12mm 6—10mm 12mm 8mm 砂型
×500
表3-4 铸件最小壁厚
根据表3-5选择箱体铸造内圆角为5mm.
a、b代表圆角两侧箱壁厚度
（a+b）/2 小于50o50o-75o75o—105o105o—135o135o—165o
9—12mm 4mm 4mm 6mm 8mm 12mm
箱体整体设计思路：以中间支撑主轴部分和传动轴部分的箱身为主，两侧分别加上箱盖，组成整个箱体结构.
第四章头架的三位制作
（以部分的零件绘制为例）
1.主轴的三维制作：在ProE中绘制出主轴轴向的半截面，运用“旋转”命令，即可完成主轴的三位绘制.如图4-1所示：
图4-1
2.传动轴的三维制作：在ProE中重复使用“拉伸”命令，拉伸出轴，螺纹孔和键槽同样使用此命令，其中内螺纹使用‘螺旋扫描“命令，再加上“倒角”命令从而制作出该阶梯轴.如图4-2所示：
图4-2
3.带轮的三维制作：在ProE中先草绘出半截面然后使用“旋转”命令，便可制作出带轮外形，内孔和键槽采用“拉伸”命令完成.如图4-3所示：
图4-3
4.轴承的三维制作：在ProE中使用“旋转”命令先分别制作出轴承的外圈、内圈、滚珠.然后在组件命令中将三个组件装配到一起，然后使用“轴阵列”将滚珠阵列，从而形成完整轴承.如图4-4所示:
图4-4
5.偏心套的三维制作：先使用“拉伸”命令拉伸出整体外形，然后再定距拉伸出内腔，最后拉伸出通孔，外壁上的槽使用旋转去除材料实现.如图4-5所示：
图4-5
6.螺栓、螺钉等紧固件的三维制作：外形同样使用普通的“拉伸”命令完成，螺纹制作使用“螺旋扫描”—“薄板伸出项”，再加上“倒角”、“拉伸”出端面槽，即可完成制作.如图4-6所示：
图4-6
7.密封件的三维制作：以所使用的旋转轴唇形密封圈为例，只需画出半截面，使用“旋转”命令即可完成.如图4-7所示：
图4-7
8.箱体的三维制作：先在ProE中草绘出箱体的总体截面，采用普通的“拉伸”命令完成一半箱身，再使用“镜像”命令，完成箱体的箱身制作，上下底以及底座同样由“拉伸”完成，箱身上面的通孔采用“拉伸”—“去除材料”即可完成，再加上“倒圆角”、“打螺纹孔”等命令完成箱体的制作.如图4-8所示：
图4-8
9.总体装配的过程：分步骤装配，首先装配出主轴部分，如图4-9所示.再装配出传动轴部分，如图4-10所示.然后再装配出整体头架，如图4-11、4-12、4-13所示：
图4-9
图4-10
图4-11
图4-12
图4-13
第二部分液压部分
第五章绪论
液压技术自18世纪末英国制成世界上第一台水压机算起，已有300年的历史了，但其真正的发展只是在第二次世界大战后50余年的时间内，战后液压技术迅速向民用工业，在机床，工程机械，农业机械，汽车等行业中逐步推广。本世纪60年代以来，随着原子能，空间技术，计算机技术的发展，液压技术得到了很大的发展，并渗透到各个工业领域中去。当前液压技术正向高压，高速，大功率，高效，低噪音，经久耐用，高度集成化的方向发展。
随着科技步伐的加快，液压技术在各个领域中得到了广泛应用，液压系统已成为主机设备中最关键的部分之一。但是，由于设计、制造、安装、使用和维护等方面的因素，影响了液压系统的正常运行。因此，了解系统工作原理，懂得一些设计、制造、安装、使用和维护等方面的知识，是保证液压系统能正常运行并极大发挥液压技术优势的先决条件。
本文主要研究的是液压传动系统，液压传动系统的设计需要与主机的总体设计同时进行。设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点，力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。
机械毕业设计1413万能外圆磨床液压传动系统设计
第一章引言 液压技术自18世纪末英国制成世界上第一台水压机算起，已有300年的历史了，但其真正的发展只是在第二次世界大战后50余年的时间内，战后液压技术迅速向民用工业，在机床，工程机械，农业机械，汽车等行业中逐步推广。本世纪60年代以来，随着原子能，空间技术，计算机技术的发展，液压技术得到了很大的发展，并渗透到各个工业领域中去。当前液压技术正向高压，高速，大功率，高效，低噪音，经久耐用，高度集成化的方向发展。 随着科技步伐的加快，液压技术在各个领域中得到了广泛应用，液压系统已成为主机设备中最关键的部分之一。但是，由于设计、制造、安装、使用和维护等方面的因素，影响了液压系统的正常运行。因此，了解系统工作原理，懂得一些设计、制造、安装、使用和维护等方面的知识，是保证液压系统能正常运行并极大发挥液压技术优势的先决条件。 本文主要研究的是液压传动系统，液压传动系统的设计需要与主机的总体设计同时进行。设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点，力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。
第二章万能外圆磨床 液压系统的设计步骤与设计要求 液压传动系统是液压机械的一个组成部分，液压传动系统的设计要同主机的总体设计同时进行。着手设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点，力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。 2.1 设计步骤 液压系统的设计步骤并无严格的顺序，各步骤间往往要相互穿插进行。一般来说，在明确设计要求之后，大致按如下步骤进行。 1）确定液压执行元件的形式； 2）进行工况分析，确定系统的主要参数； 3）制定基本方案，拟定液压系统原理图； 4）选择液压元件； 5）液压系统的性能验算； 2.2 明确设计要求 设计要求是进行每项工程设计的依据。在制定基本方案并进一步着手液压系统各部分设计之前，必须把设计要求以及与该设计内容有关的其他方面了解清楚。 1）主机的概况：用途、性能、工艺流程、作业环境、总体布局等； 2）液压系统要完成哪些动作，动作顺序及彼此联锁关系如何； 3）液压驱动机构的运动形式，运动速度； 4）各动作机构的载荷大小及其性质； 5）对调速范围、运动平稳性、转换精度等性能方面的要求； 6）自动化程序、操作控制方式的要求； 7）对防尘、防爆、防寒、噪声、安全可靠性的要求； 8）对效率、成本等方面的要求。
叉车液压系统设计
液压课程设计 设计说明书 设计题目:叉车液压系统设计 机械工程学院 机械维修及检测技术教育专业 机检3333班 设计者: 指导教师： 2013年12月27日
课 程 设 计 任 务 书 机械工程 学院 机检 班 学生 课程设计课题： 叉车液压系统设计 一、课程设计工作日自 2013 年 12 月 23 日至 2013 年 12 月 27 日 二、同组学生 三、课程设计任务要求（包括课题来源、类型、目的和意义、基本要求、完成时 间、主要参考资料等）： 1．目的： (1)巩固和深化已学的理论知识，掌握液压系统设计计算的一般步骤和方法； (2)正确合理地确定执行机构，运用液压基本回路组合成满足基本性能要求的、高效的液压系统； (3)熟悉并运用有关国家标准、设计手册和产品样本等技术资料。 2．设计参数： 叉车是一种起重运输机械，它能垂直或水平地搬运货物。请设计一台X 吨叉车液压系统的原理图。该叉车的动作要求是：货叉提升抬起重物，放下重物；起重架倾斜、回位，在货叉有重物的情况下，货叉能在其行程的任何位置停住，且不下滑。提升油缸通过链条－动滑轮使货叉起升，使货叉下降靠自重回位。为了使货物在货叉上放置角度合适，有一对倾斜缸可以使起重架前后倾斜。已知条件：货叉起升速度1V ，下降速度最高不超过2V ，加、减速时间为t ，提升油缸行程L ，额定载荷G 。倾斜缸由两个单杠液压缸组成，它们的尺寸已知。 3．设计要求：
(1) 对提升液压缸进行工况分析,绘制工况图，确定提升尺寸； (2) 拟定叉车起重系统的液压系统原理图； (3) 计算液压系统，选择标准液压元件； (4) 对上述液压系统中的提升液压缸进行结构设计，完成该液压缸的相关计算和部件装配图设计，并对其中的1－2非标零件进行零件图的设计。 4．主要参考资料： [1] 许福玲.液压与气压传动.北京：机械工业出版社， [2] 陈奎生．液压与气压传动．武汉：武汉理工大学出版社， [3] 朱福元．液压系统设计简明手册．北京：机械工业出版社， [4] 张利平．液压气动系统设计手册．北京：机械工业出版社， 指导教师签字：邓三鹏系主任签字：邓三鹏
外圆磨床设计说明书
第1章绪论 1.1磨床的类型与用途 1.1.1 磨床的类型及其特点 用磨料磨具（砂轮、砂带、油石和研磨料等）为工具进行切削加工的机床，统称为磨床（英文为Grinding machine），它们是因精加工和硬表面的需要而发展起来的[1]。 磨床种类很多，主要有：外圆磨床、内圆磨床、平面磨床、工具磨床和用来磨削特定表面和工件的专门化磨床，如花键轴磨床、凸轮轴磨床、曲轴磨床等[2]。 对外圆磨床来说，又可分为普通外圆磨床、万能外圆磨床、无心外圆磨床、宽砂轮外圆磨床、端面外圆磨床等 以上均为使用砂轮作切削工具的磨床。此外，还有以柔性砂带为切削工具的砂带磨床，以油石和研磨剂为切削工具的精磨磨床等。 磨床与其他机床相比，具有以下几个特点： 1、磨床的磨具（砂轮）相对于工件做高速旋转运动（一般砂轮圆周线速度在35米/秒左右，目前已向200米/秒以上发展）； 2、它能加工表面硬度很高的金属和非金属材料的工件； 3、它能使工件表面获得很高的精度和光洁度； 4、易于实现自动化和自动线，进行高效率生产； 5、磨床通常是电动机---油泵---发动部件，通过机械，电气，液压传动---传动部件带动工件和砂轮相对运动---工件部分组成[1]。 1.1.2 磨床的用途 磨床可以加工各种表面，如内、外圆柱面和圆锥面、平面、渐开线齿廓面、螺旋面以及各种成形表面。磨床可进行荒加工、粗加工、精加工和超精加工，可以进行各种高硬、超硬材料的加工，还可以刃磨刀具和进行切断等，工艺范围十分广泛。 随着科学技术的发展，对机械零件的精度和表面质量要求越来越高，各种高硬度材料的应用日益增多。精密铸造和精密锻造工艺的发展，使得有可能将毛坯直接磨成成品。高速磨削和强力磨削，进一步提高了磨削效率。因此，磨床的使用范围日益扩大。它在金属切削机床所占的比重不断上升。目前在工业发达的国家中，磨床在机床总数中的比例已达30%----40%。
万能外圆磨床液压传动系统设计
万能外圆磨床液压传动系统设计 第一章引言 液压技术自18世纪末英国制成世界上第一台水压机算起，已有300年的历史了，但其真正的发展只是在第二次世界大战后50余年的时间内，战后液压技术迅速向民用工业，在机床，工程机械，农业机械，汽车等行业中逐步推广。本世纪60年代以来，随着原子能，空间技术，计算机技术的发展，液压技术得到了很大的发展，并渗透到各个工业领域中去。当前液压技术正向高压，高速，大功率，高效，低噪音，经久耐用，高度集成化的方向发展。 随着科技步伐的加快，液压技术在各个领域中得到了广泛应用，液压系统已成为主机设备中最关键的部分之一。但是，由于设计、制造、安装、使用和维护等方面的因素，影响了液压系统的正常运行。因此，了解系统工作原理，懂得一些设计、制造、安装、使用和维护等方面的知识，是保证液压系统能正常运行并极大发挥液压技术优势的先决条件。 本文主要研究的是液压传动系统，液压传动系统的设计需要与主机的总体设计同时进行。设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点，力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。
第二章万能外圆磨床 液压系统的设计步骤与设计要求 液压传动系统是液压机械的一个组成部分，液压传动系统的设计要同主机的总体设计同时进行。着手设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点，力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。 2.1 设计步骤 液压系统的设计步骤并无严格的顺序，各步骤间往往要相互穿插进行。一般来说，在明确设计要求之后，大致按如下步骤进行。 1）确定液压执行元件的形式； 2）进行工况分析，确定系统的主要参数； 3）制定基本方案，拟定液压系统原理图； 4）选择液压元件； 5）液压系统的性能验算； 2.2 明确设计要求 设计要求是进行每项工程设计的依据。在制定基本方案并进一步着手液压系统各部分设计之前，必须把设计要求以及与该设计内容有关的其他方面了解清楚。 1）主机的概况：用途、性能、工艺流程、作业环境、总体布局等； 2）液压系统要完成哪些动作，动作顺序及彼此联锁关系如何； 3）液压驱动机构的运动形式，运动速度； 4）各动作机构的载荷大小及其性质； 5）对调速范围、运动平稳性、转换精度等性能方面的要求； 6）自动化程序、操作控制方式的要求； 7）对防尘、防爆、防寒、噪声、安全可靠性的要求； 8）对效率、成本等方面的要求。
液压系统设计说明书样本
液压传动课程设计计算说明书 设计题目: 专用铣床液压系统设计 学院: 机电工程学院 专业: 机械设计制造及其自动化 班级: 11机三 姓名: 张敏 指导老师: 徐建方 12月28日
目录 摘要————————————————————————————3 一．设计目的、要求及题目————————————————————5 ( 一) 设计的目的——————————————————————5 ( 二) 设计的要求——————————————————————5 ( 三) 设计题目———————————————————————6 二．负载——工况分析——————————————————————7 1、工作负 载—————————————————————————7 2、摩擦阻 力—————————————————————————7 3、惯性负 荷—————————————————————————7三．绘制负载图和速度图—————————————————————8
四．初步确定液压缸的参数————————————————————10 1、初选液压缸的工作压 力——————————————————11 2、计算液压缸尺 寸—————————————————————12 3、液压缸工作循环中各阶段的压力、流量和功率的计算 值如下表—13 4、绘制液压缸的工况图( 图 3) ————————————————14 5、液压缸工况分析—————————————————————15 五．拟定液压系统图———————————————————————16 1、选择液压基本回 路————————————————————16 2、组成系统 图———————————————————————错误!未定义书签。 六．选择液压元件————————————————————————22 1、确定液压泵的容量及电动机功
M1432B型万能外圆磨床传动系统设计说明
M 1 宁夏民族职业技术学院 毕业设计说明书 题目M1432B型万能外圆磨床液压传动系统设计 英文并列题目M1432B Universal cylindrical grinding machine hydraulic system design 学生姓名：李强强 专业：数控设备的应用及维护 指导教师：李海荣 职称：学生 M1432B型万能外圆磨床传动系统设计说明书万能外圆磨床是一种可以磨削外圆，加上附件又可以磨削内圆的机床。这种磨床具有砂轮旋转，工件旋转，工作台带动工件的往返远动和砂轮架的周期切入远动，此外砂轮架还可以快速进退，尾架顶尖可以伸缩。在这些运动中，除了砂轮与工件的旋转有电机驱动外，其余的运动均由液压传动来实现。在所有的运动中，以工作台往复运动要求最高，它不仅要保证机床有尽可能高的生产效率还应保证换向过程平稳，换向精度高。一般工作台的往复运动应满足以下要求： （1）较宽的调速范围能在0.05~4m/min范围内无级调速高精度的外圆磨床在修整砂轮时要达到10~30mm/min的最低稳定速度; （2）自动换向在以上速度范围内应能进行频繁换向，并且过程平稳； （3）换向精度高同一速度下，换向点变动量应小于0.02mm；不同速度下，换向点的变动量应小于0.2mm;
（4）端点停留外圆磨削时砂轮一般不超越工件，为避免工件两端由于磨削时间短而出现尺寸偏大的情况，要求工作台在换向点能作短暂停留， 停留时间应在0~5s范围内可调； 随着科技步伐的加快，液压技术在各个领域中得到了广泛应用，液压系统已成为主机设备中最关键的部分之一。本文主要研究的是液压传动系统，液压传动系统的设计需要与主机的总体设计同时进行。设计时，必须从实际情况出发，有机地结合各种传动形式，合理选择换向回路的形式，充分发挥液压传动的优点，设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。 M1432B型系综合M131W和M1432A的优点进行改进的，是一种手动操纵、电气、液压控制的万能外圆磨床。该机床床身刚性及热变形都优于M1432A，工作台的润滑为小孔节流卸荷形式。砂轮架主轴加粗，电机功率加大。砂轮架油池温升小，磨削率高。机床工作台的纵向移动、砂轮架的快速进退、砂轮自动周期进给等均由操作按钮、电气、液压控制。机床具有工作台手动机构，砂轮架手动横向进给机构和液压脚踏尾架顶尖后退装置。头架在逆时针方向90度范围内可作任意角度调整。摆动头架或工作台或砂轮架的角度即可磨削不同锥度的内外圆锥形工件。将砂轮架体壳上的内圆磨具支架翻下即可磨削内圆零件。具有6套内圆磨杆供选择使用。工件、外圆砂轮、内圆砂轮、油泵和冷却泵分别由独立电机驱动。机床采用具有各运动部件的电气、液压连锁机构，操作安全可靠。外圆砂轮、内圆砂轮装有可靠的安全保护罩。可磨直径（外圆/内圆）: 8～320/30～100 mm 可磨长度（外圆/内圆）: 750, 1000, 1500, 2000, 3000/125 mm 中心高: 180 mm 最大工件重量: 150kg 工作台速度: 1～4 m/min 砂轮架快速进退量: l50 mm 砂轮线速度: 35 m/s 进给手轮每格刻度值精/粗:0.0025/0.01mm 内圆砂轮转速: 10000, 15000r/min 电机总功率: 8.975KW M1432B型机床是普通精度级万能外圆磨床。它主要用于磨削内外圆

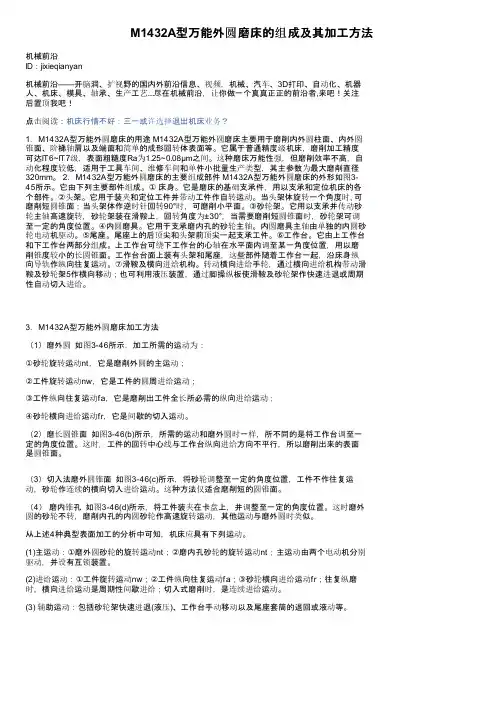

M1432A万能外圆磨床的介绍

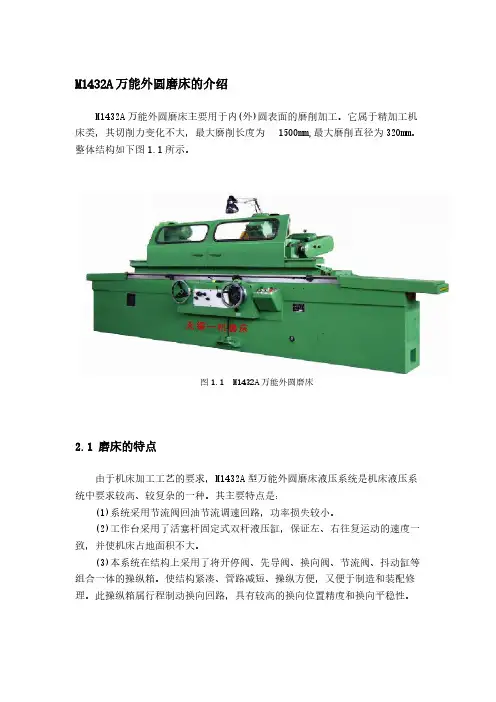

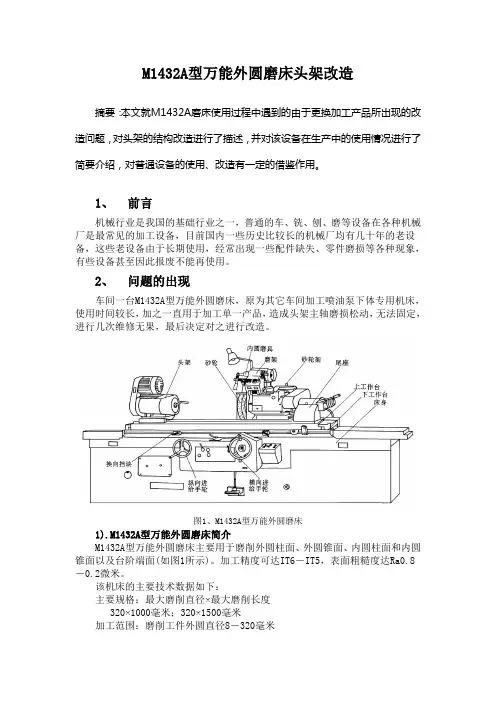

M1432A万能外圆磨床的介绍 M1432A万能外圆磨床主要用于内(外)圆表面的磨削加工。它属于精加工机床类，其切削力变化不大，最大磨削长度为 1500mm,最大磨削直径为320mm。整体结构如下图所示。 图 M1432A万能外圆磨床 磨床的特点 由于机床加工工艺的要求，M1432A型万能外圆磨床液压系统是机床液压系统中要求较高、较复杂的一种。其主要特点是： (1)系统采用节流阀回油节流调速回路，功率损失较小。 (2)工作台采用了活塞杆固定式双杆液压缸，保证左、右往复运动的速度一致，并使机床占地面积不大。 (3)本系统在结构上采用了将开停阀、先导阀、换向阀、节流阀、抖动缸等组合一体的操纵箱。使结构紧凑、管路减短、操纵方便，又便于制造和装配修理。此操纵箱属行程制动换向回路，具有较高的换向位置精度和换向平稳性。
