室外消防栓安装图集
室外消防栓安装图集
确保水带和消防水枪完好无损，放置整齐，易于取用。
保养与维修
1 2
保持清洁
定期清理消防栓表面污垢和杂物，保持整洁。
润滑操作部位
对消防栓的操作部位进行润滑，保持其灵活性。
3
更新密封件和损坏零件
如发现密封件或零1
02
03
阀门漏水
如发现阀门漏水，应检查 密封件是否老化或损坏， 如有问题需更换密封件。
消防水带破损
定期检查消防水带是否有 破损或老化现象，如有应 及时更换。
消防栓锈蚀
如发现消防栓有锈蚀现象， 应及时进行除锈和涂防锈 涂料处理。
05
室外消防栓安装图集示例
地上式消防栓安装图集
总结词
适用于城市道路、广场等公共场所，便 于维护和操作。
VS
详细描述
地上式消防栓安装图集主要展示了地上式 消防栓的安装步骤和注意事项，包括消防 栓的选址、基础施工、管道连接、水压测 试等方面的内容，为城市公共场所的消防 设施建设提供了详细的指导。
03
室外消防栓的安装规范和要求
安装位置
室外消防栓应安装在消防通道附近， 便于消防车取水，同时应避开交通要 道，以减少安全隐患。
室外消防栓的安装位置应考虑当地的 地形、气候等条件，如冬季气温低， 应安装在背风处，避免管道冻结。
安装高度
室外消防栓的安装高度应根据当地的气候条件和消防车的取水高度来确定，一般 应安装在离地面0.7-1.5米的高度范围内。
使用安全。
在安装过程中，应注意保护消防 栓和管道，避免损坏或污染。
安装完成后，应进行验收和测试， 确保消防栓能够正常使用。
04
室外消防栓的维护和保养
定期检查
定期检查消防栓外观
消防给水及消火栓系统技术规范图示15S909
消防给水及消火栓系统技术规X图示 15S909编制说明6术语8高压消防给水系统8临时高压消防给水系统10静水压力和动水压力12基本参数13民用建筑室外消火栓设计流量的确定13 单座建筑界定原则示意16建筑物室内消火栓设计流量17地下建筑界定原则示意20多层综合楼消防水量计算22建筑物室内消火栓折减流量22消防给水用水量的计算24消防水源26消防水源保障措施27两路消防供水市政管网要求28消防水池有效容积计算29消防水池有效容积要求31消防水池连续补水要求32独立使用的两座(格)消防水池设置要求33消防水池取水口35生产消防合用水池吸水设计要求37 消防水池设计要求38消防水池通气管设置要求41高位消防水池示意图42供水设施44消防水泵性能要求46消防水泵安装形式47多台水泵并联后对压力影响48轴流深井泵安装要求50 消防水泵流量和压力测试装置52消防水泵吸水要求54消防水泵吸水管、出水管设置55消防水泵直接吸水58消防水泵吸水管设置过滤器59防止消防水泵低流量空转过热措施60 高位水箱有效容积的确定61水箱设置位置62水箱间或水温不低于5℃的措施64 高位水箱最低水位设置65稳压泵设计压力的确定67气压罐有效容积要求69多栋建筑水泵接合器设置71高层建筑水泵接合器设置72水泵接合器安装要求73水泵接合器永久性标志铭牌样式75 消防水泵房净高要求75消防水泵房降噪减振措施77消防水泵房设置要求79消防水泵房防水淹没技术措施80给水形式81室内外消火栓合用给水系统82室外临时高压消防系统稳压措施83 可不设高位消防水箱系统84消防供水系统保护的最大X围85 超高层及顶部临时高压系统87 消防系统分区供水条件88消防水泵、转输水箱串联系统90 消防水泵直接串联系统91减压阀分区系统92减压水箱分区系统94消火栓系统96干式消防竖管97干式消火栓系统98室外消火栓设置99消防软管卷盘、轻便消防水龙101设备层及管道层消火栓设置103停机坪出入口消火栓设置103防火分区共用消火栓104可采用一支消防水枪的场所105楼梯间、休息平台消火栓设置106试验消火栓室内布置108室内消火栓布置距离109消火栓直线距离布置图示110栓口动压说明111管网113两种及以上水灭火系统环状给水管网113 消防给水系统的系统工作压力114水锤消除措施设置119减压阀流量检测装置121消防排水122消防电梯井排水设施设置要求122专用排水设施设置123水力计算126管道压力计算126控制与操作127自动启泵状态与手动启泵状态127不应自动停泵129消防水泵的自动启动控制130高压给水系统高位水池供水泵自动启泵132 转输泵的启动次序133机械应急启泵装置135消火栓按钮137施工140进场检验清单及检验要求140消火栓箱安装要求141架空管道的固定支架与防晃支架144管道防晃技术要求145室内管道抗震保护技术要求147试验压力中的系统工作压力149编制说明1 编制依据本图集根据中华人民XX国住房和城乡建设部建质函[2013]86号“关于印发《2013年国家建筑标准设计编制工作计划》的通知”进行编制。
室外消火栓的设置及安装要求
室外消火栓的设置及安装要求一、室外消火栓的设置要求1. 室外消火栓的设置1）建筑室外消火栓的布置除应符合本节的规定外，还应符合本规范的有关规定。
2）建筑室外消火栓的数量应根据室外消火栓设计流量和保护半径经计算确定，保护半径不应大于150.0m，每个室外消火栓的出流量宜按 l0L/s～15L/s 计算。
3）室外消火栓宜沿建筑周，围均匀布置，且不宜集中布置在建筑一侧；建筑消防扑救面一侧的室外消火栓数量不宜少于2个。
4）人防工程、地下工程等建筑应在出入口附近设置室外消火栓，且距出入口的距离不宜小于5m，并不宜大于40m。
5）停车场的室外消火栓宜沿停车场周边设置，且与最近一排汽车的距离不宜小于7m，距加油站或油库不宜小于15m。
6）甲、乙、丙类液体储罐区和液化经罐罐区等构筑物的室外消火栓，应设在防火堤或防护墙外，数量应根据每个罐的设计流量经计算确定，但距罐璧15m范围内的消火栓，不应计算在该罐可使用的数量内。
7）工艺装置区等采用高压或临时高压消防给水系统的场所，其周围应设置室外消火栓，数量应根据设计流量经计算确定，且间距不应大于60.0m。
当工艺装置区宽度大于120.0m 时，宜在该装置区内的路边设置室外消火栓。
8）当工艺装置区、罐区、堆场、可燃气体和液体码头等构筑物的面积较大或高度较高，室外消火栓的充实水柱无法完全覆盖时，宜在适当部位设置室外固定消防炮。
9）当工艺装置区、储罐区、堆场等构筑物采用高压或临时高压消防给水系统时，消火栓的设置应符合下列规定：室外消火栓处宜配置消防水带和消防水枪。
工艺装置休息平台等处需要设置的消火栓的场所应采用室内消火栓，并应符合规范室内消火栓的的有关规定。
10）室外消防给水引入管当设有倒流防止器，且火灾时因其水头损失导致室外消火栓压力不能满足规范要求时，应在该倒流防止器前设置一个室外消火栓。
2. 给水管道的布置要求1）室外消防给水采用两路消防供水时应采用环状管网，但当采用一路消防供水时可采用枝状管网。
室外消火栓安装方法
室外消火栓安装方法
消火栓安装见国标01S201进行。
消火栓安装位于人行道沿上1.0米处，采用钢制双盘短管调整高度，做内外防腐。
室外地上式消火栓安装时，消火栓顶距地面高为0.64m，立管应垂直、稳固、控制阀
门井距消火栓不应超过 2.5m，消火栓弯管底部应设支墩或支座。
室外地下式消火栓应安装在消火栓井内，消火栓井一般用MU7.5红砖、M7.5水泥砂浆
砌筑。
消火栓井内径不应小于1米。
井内应设爬梯以方便阀门的维修。
消火栓与主管连接的三通或弯头下部位应带底座，坻座时应设混凝土支墩，支墩与三通，
弯头底部用M7.5水泥砂浆抹成八字托座。
消火栓井内供水主管底部距井底不应小于0.2m，消火栓顶部至井盖底距离最小不应小
于0.2m，冬季室外温度低于-20℃的地区，地下消火栓井口需作保温处理。
室外地上式消火栓结构及用途

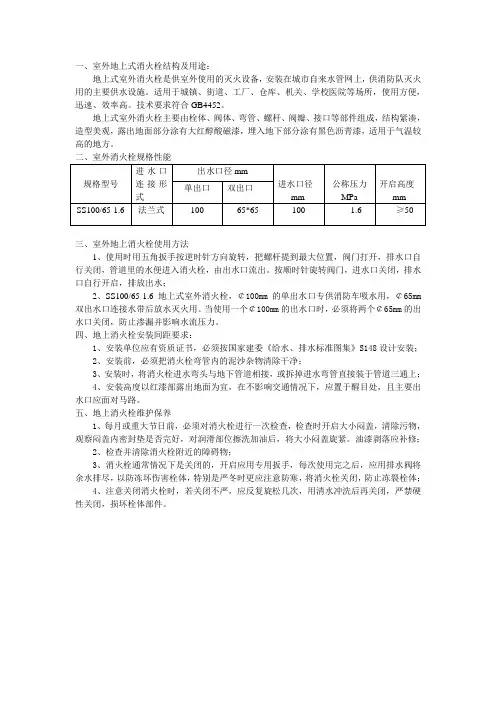

一、室外地上式消火栓结构及用途：地上式室外消火栓是供室外使用的灭火设备，安装在城市自来水管网上，供消防队灭火用的主要供水设施。
适用于城镇、街道、工厂、仓库、机关、学校医院等场所，使用方便，迅速、效率高。
技术要求符合GB4452。
地上式室外消火栓主要由栓体、阀体、弯管、螺杆、阀瓣、接口等部件组成，结构紧凑，造型美观，露出地面部分涂有大红醇酸磁漆，埋入地下部分涂有黑色沥青漆，适用于气温较高的地方。
二、室外消火栓规格性能规格型号进水口连接形式出水口径mm进水口径mm公称压力MPa开启高度mm 单出口双出口SS100/65-1.6 法兰式100 65*65 100 1.6 ≥50三、室外地上消火栓使用方法1、使用时用五角扳手按逆时针方向旋转，把螺杆提到最大位置，阀门打开，排水口自行关闭，管道里的水便进入消火栓，由出水口流出。
按顺时针旋转阀门，进水口关闭，排水口自行开启，排放出水；2、SS100/65-1.6地上式室外消火栓，￠100mm的单出水口专供消防车吸水用，￠65mm 双出水口连接水带后放水灭火用。
当使用一个￠100mm的出水口时，必须将两个￠65mm的出水口关闭，防止渗漏并影响水流压力。
四、地上消火栓安装间距要求：1、安装单位应有资质证书，必须按国家建委《给水、排水标准图集》S148设计安装；2、安装前，必须把消火栓弯管内的泥沙杂物清除干净；3、安装时，将消火栓进水弯头与地下管道相接，或拆掉进水弯管直接装于管道三通上；4、安装高度以红漆部露出地面为宜，在不影响交通情况下，应置于醒目处，且主要出水口应面对马路。
五、地上消火栓维护保养1、每月或重大节日前，必须对消火栓进行一次检查，检查时开启大小闷盖，清除污物，观察闷盖内密封垫是否完好，对润滑部位擦洗加油后，将大小闷盖旋紧。
油漆剥落应补修；2、检查并清除消火栓附近的障碍物；3、消火栓通常情况下是关闭的，开启应用专用扳手，每次使用完之后，应用排水阀将余水排尽，以防冻坏伤害栓体，特别是严冬时更应注意防寒，将消火栓关闭，防止冻裂栓体；4、注意关闭消火栓时，若关闭不严，应反复旋松几次，用清水冲洗后再关闭，严禁硬性关闭，损坏栓体部件。
定额中室外消火栓支管安装和干管安装

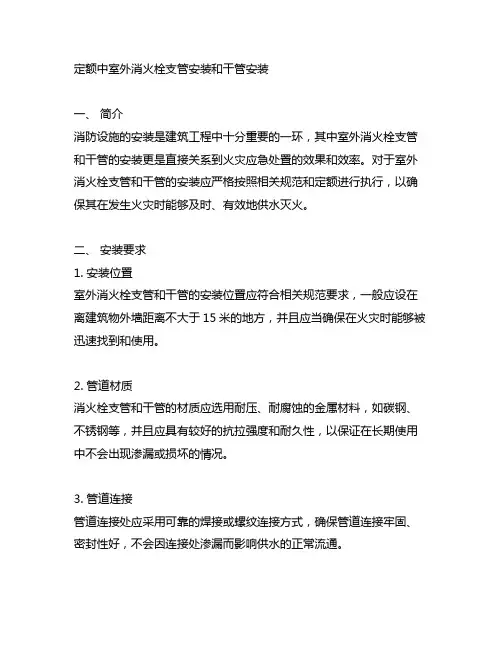

定额中室外消火栓支管安装和干管安装一、简介消防设施的安装是建筑工程中十分重要的一环，其中室外消火栓支管和干管的安装更是直接关系到火灾应急处置的效果和效率。
对于室外消火栓支管和干管的安装应严格按照相关规范和定额进行执行，以确保其在发生火灾时能够及时、有效地供水灭火。
二、安装要求1. 安装位置室外消火栓支管和干管的安装位置应符合相关规范要求，一般应设在离建筑物外墙距离不大于15米的地方，并且应当确保在火灾时能够被迅速找到和使用。
2. 管道材质消火栓支管和干管的材质应选用耐压、耐腐蚀的金属材料，如碳钢、不锈钢等，并且应具有较好的抗拉强度和耐久性，以保证在长期使用中不会出现渗漏或损坏的情况。
3. 管道连接管道连接处应采用可靠的焊接或螺纹连接方式，确保管道连接牢固、密封性好，不会因连接处渗漏而影响供水的正常流通。
4. 阀门安装室外消火栓支管和干管应配备相应的阀门，以便在火灾发生时能够及时切断供水管道，以便维护和修理。
5. 排水系统为了防止管道内积聚水分及其它杂质，应配置相应的排水系统，在非使用状态时进行定期排水清洗，以确保消防水源的清洁有效。
6. 标识标志在安装位置应设置明显的标识标志，指示室外消火栓支管和干管的位置及使用方法，以便在火灾发生时能够被快速找到和使用。
7. 施工质量安装过程中应严格按照相关规范要求进行操作，确保工程质量，杜绝施工质量不合格而带来的安全隐患。
三、施工流程1. 管道布置在确定好安装位置后，根据设计图纸布置管道走向，合理安排管道的路径。
2. 管道安装根据设计要求进行管道的安装，采用专业设备和工具进行施工，确保管道的牢固和安全。
3. 阀门、连接件安装在管道安装完毕后，按照设计要求进行阀门、连接件等附件的安装，保证其灵活可靠。
4. 排水系统安装安装完毕后，对排水系统进行安装，并进行相关测试，确保排水系统的顺畅。
5. 标识标志设置在管道安装完成后，设置标识标志，指示消防设施的位置和使用方法。
2024年室外消火栓安装方法（2篇）

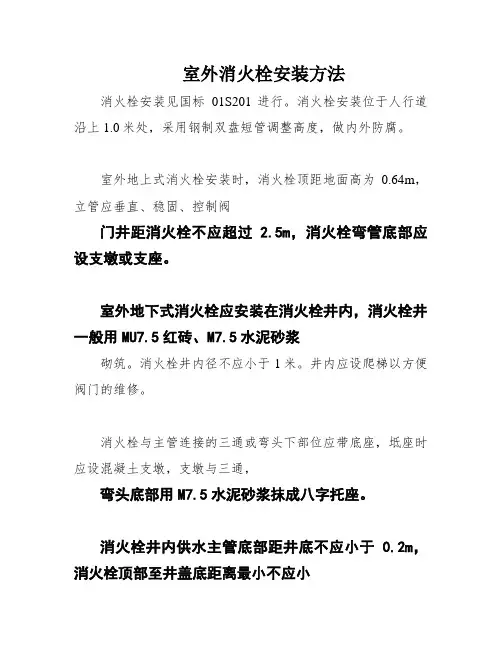

2024年室外消火栓安装方法消火栓安装见国标01S201进行。
消火栓安装位于人行道沿上1.0米处，采用钢制双盘短管调整高度，做内外防腐。
室外地上式消火栓安装时，消火栓顶距地面高为0.64m，立管应垂直、稳固、控制阀门井距消火栓不应超过2.5m，消火栓弯管底部应设支墩或支座。
室外地下式消火栓应安装在消火栓井内，消火栓井一般用MU7.5红砖、M7.5水泥砂浆砌筑。
消火栓井内径不应小于1米。
井内应设爬梯以方便阀门的维修。
消火栓与主管连接的三通或弯头下部位应带底座，坻座时应设混凝土支墩，支墩与三通，弯头底部用M7.5水泥砂浆抹成八字托座。
消火栓井内供水主管底部距井底不应小于0.2m，消火栓顶部至井盖底距离最小不应小于0.2m，冬季室外温度低于-20℃的地区，地下消火栓井口需作保温处理。
室外地上式消火栓甲型安装时，其放水口应用粒径为20-30㎜的卵石做渗水层，铺设半径为500㎜，铺设厚度自地面下100㎜至槽底。
铺设渗水层时，应保护好放水弯头，以免损坏。
室外地上式消火栓乙型安装时，应将消火栓自带的自动放水弯头堵死，在消火栓井内另设放水龙头。
室外消火栓安装前，管件内外壁均涂沥青冷底子油两遍，外壁需另回热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油及热沥青两遍，并用沥青麻布包严，消火栓井内铁件也应涂热沥青防腐。
2024年室外消火栓安装方法（2）在2024年，随着科技的不断发展和人们对消防安全的高度重视，室外消火栓的安装方法也将逐步更新和改进。
本文将为您详细介绍2024年室外消火栓的安装方法。
室外消火栓是城市消防系统中非常重要的一部分，能够提供大量的水源，为消防车辆提供水源，并帮助灭火。
因此，在室外消火栓的安装过程中，需要考虑一系列因素，以确保其正常运行和灵活使用。
国家建筑标准设计图集01S201室外消火栓(经典)
装 / 室外消火栓安主编单位负责人主编单位技术负责人 b 批准部门中华人民共和国建设部批准文号建设 2001163 号技术审定人在队运以主编单位北京市市政工程设计研究总院统一编号 GJBT-545 设计负责人 1队队在新日期二00 一年七月二十八日图集号 01S201 目录序号固名页号序号回名页号 1目录…. . 9 室外地上式消火桂安装回SS150/80 型〉支管藻装……. . 9 2目录.总说明一〉……………………… 2 10 室外地上式浦大栓安装回SS100/65 型〉于普安装 III …… 10 3 总说明二 .. 11 室外地上式消火栓安装回SS150/80型〉干警安装 I I …… 11 4 总说明三〉 ………………………… 4 12室外地上式消火栓安装回SS100/65 型〉于普安装 II …… 12 5总说明四〉………………………… 5 13 室外地上式消火栓安装回SS150/80型〉干f安装 II …… 13 6 室外地上式消火栓安装图SS100/65 型〉支管浅装…… . 6 14 室外地下式消火栓安装回SA65/65 型〉支普选装 ……. . 14 7室外地上式消火桂安装回SS150/80 型〉支管混装…… . 7 15室外地下式消火栓安装回附表及说明SA65/65 型〉支瞥浅装… 15 8室外地上式消火栓安装回SS100/65 型〉支管藻装…… . 8 回 M 剖回回 . ， -- nu 4 『々 ρ nu 4EE-- 求『 H 再 ψ 」页目目录民quot 说明序号图名页号 1本图集是在 1988 年编制的全国给水排水栋准图集《窒16 室外地下式消火栓安装圄SAI00/65 型〉支警浅装……… 16 外消火栓安装 88S162 的基础上重新编制的.17室外地下式消火栓安装回附表及说明SA lOO/65 型支管浅装〉… 17 2 适用范围18 室外地下式消火栓安装困SAlOO 型支管武装〉……… . 18本图集适用于室外消火栓及相关设备的布置、安装及其井19室外地下式消火栓安装图附表及说明 SAlOO 型支管浅装〉… . 19 室的设置.20室外地下式消火栓安装回SA65/65 型支管深装〉……… 20 3 消火栓的型号及规格3. 1 消火栓分为地上式消火栓和地下式消火栓两种类型.应根21室外地下式消火栓安装回SAI00/65 型支智深装〉 (21)据消火栓是否允许露出地面进行选型.22 室外地下式消火栓安装图SAlOD型支智深装.......... 22 3. 2 室外消火栓的型号及规格详见本图集第 3 页表 1 表中23 室外地下式消火栓安装回SA65/65 型干f安装〉 (23)列明了消火栓的型号、参数及出水口的联接形式等其中24室外地下式消火栓安装困SAlOO/65 型干警安装〉……… 24 地下式消火栓SAI00/65- 1. 0 I SAI00/65- 1.6 I 为本图集新编所增加的规格.25室外地下式消火栓安装图SAlOO 型干警安装〉……… . 25 4消火栓的结构及特点26 闹闹套简安装图……………………….. 26 41消火栓一般由栓体、内置出水阅、泄水装置、法兰接管和27 闸阔套简上提旋转式套简盖………………… 2728 闹闹套简翻转式套简董………………… .28 目录、总说明一叫 01S201 审核 1矿说 l 州路可问 l设计l 如.页 I 2 室外消火栓的型号及规格表 1 公称压力 E 水口出水口类型型号 MP o. 口径 MM 数1量 gt 日在 Mr。
地下室外消火栓安装规格要求
地下室外消火栓安装规格要求1.引言1.1 概述概述地下室外消火栓安装是建筑物防火设施中至关重要的一部分。
它们被安装在地下室的外部，提供直接的灭火水源，以应对紧急情况下的火灾事件。
这些消火栓必须根据特定的规格要求进行安装，以确保其有效性和可靠性。
地下室外消火栓的安装需要遵循相关法规和标准，以确保其功能的可靠性和系统的合规性。
在安装过程中，应该考虑到地下室的结构和布局，以及可能的火灾风险。
同时，消火栓的位置和数量也需要根据具体的建筑规模和用途进行合理的确定。
为了保证地下室外消火栓的正常工作，安装和接口部件的质量也是至关重要的。
消防栓本身应符合国家或地方的标准，并经过合格的检测和验证。
安装时，需要严格按照制造商的规格要求进行操作，保证其正确连接和固定。
此外，还需要注意地下室外消火栓的周围环境和使用条件。
防火门、通道宽度等防火设施与消火栓的安装位置也需要协调一致，以确保在火灾发生时能够快速有效地使用消火栓。
总之，地下室外消火栓的安装至关重要，它们是灭火应急响应中的重要组成部分。
在安装过程中，我们必须遵循相关的规格要求，并严格控制质量，以保证其可靠性和有效性。
只有这样，我们才能在火灾事件发生时迅速采取措施，最大限度地减少人员伤亡和财产损失。
1.2文章结构文章结构本文将按照以下结构来详细介绍地下室外消火栓安装规格要求：1. 引言1.1 概述：本部分将简要介绍地下室外消火栓的定义、作用以及在建筑物安全中的重要性。
1.2 文章结构：本部分将概述全文的结构和内容安排。
1.3 目的：本部分将阐述本文的目的和重要性，以引发读者的兴趣和参与度。
2. 正文2.1 第一个要点：本部分将详细说明地下室外消火栓的安装位置和要求，包括选择合适的位置、确保消火栓可靠性和易于操作等方面的规格要求。
2.2 第二个要点：本部分将详细介绍地下室外消火栓的管道布置和连接，包括管材选用、连接方式、管道布局等方面的规格要求。
3. 结论3.1 总结：本部分将对全文所述内容进行总结和概括，强调地下室外消火栓安装规格要求的重要性和实施意义。
室外地上消防栓安装国标
室外地上消防栓安装国标
室外地上消防栓是城市消防设施的重要组成部分，其安装必须符合国家标准。
国家标准是指在国家法律法规的基础上，由国家标准化管理委员会制定、发布并实施的强制性技术规范。
室外地上消防栓的安装国标是GB 50242-2015《建筑消防设施设计规范》。
根据国标规定，室外地上消防栓的安装应满足以下要求：
一、安装位置
室外地上消防栓应设置在建筑物外墙或者室外消防通道旁边，距离建筑物外墙不得小于1.5米，距离室外消防通道不得小于1米。
消防栓应设置在平坦、无障碍物的地面上，不得设置在坡度大、有障碍物的地方。
二、安装高度
室外地上消防栓的安装高度应符合国家标准，一般为1.2米至1.5米之间。
消防栓的高度过低或过高都会影响消防车辆的接近和使用。
三、安装数量
室外地上消防栓的数量应根据建筑物的高度、面积、使用性质等因素进行计算，确保消防栓的覆盖范围和灭火能力。
一般来说，建筑物高度在24米以下的，每个消防栓的覆盖范围应不大于30米；建筑物高度在24米以上的，每个消防栓的覆盖范围应不大于45米。
四、安装标志
室外地上消防栓应设置明显的标志，标志应包括消防栓的位置、编号、使用方法等信息。
标志应设置在消防栓的正上方或者旁边，以便消防队员在紧急情况下快速找到消防栓。
室外地上消防栓的安装国标是保障城市消防安全的重要措施。
在安装过程中，必须严格按照国家标准进行，确保消防栓的位置、高度、数量和标志等符合规范，以提高消防设施的使用效率和灭火能力。
国家建筑标准设计图集01S201室外消火栓(经典)
装 / 室外消火栓安主编单位负责人主编单位技术负责人 b 批准部门中华人民共和国建设部批准文号建设 2001163 号技术审定人在队运以主编单位北京市市政工程设计研究总院统一编号 GJBT-545 设计负责人 1队队在新日期二00 一年七月二十八日图集号 01S201 目录序号固名页号序号回名页号 1目录…. . 9 室外地上式消火桂安装回SS150/80 型〉支管藻装……. . 9 2目录.总说明一〉……………………… 2 10 室外地上式浦大栓安装回SS100/65 型〉于普安装 III …… 10 3 总说明二 .. 11 室外地上式消火栓安装回SS150/80型〉干警安装 I I …… 11 4 总说明三〉 ………………………… 4 12室外地上式消火栓安装回SS100/65 型〉于普安装 II …… 12 5总说明四〉………………………… 5 13 室外地上式消火栓安装回SS150/80型〉干f安装 II …… 13 6 室外地上式消火栓安装图SS100/65 型〉支管浅装…… . 6 14 室外地下式消火栓安装回SA65/65 型〉支普选装 ……. . 14 7室外地上式消火桂安装回SS150/80 型〉支管混装…… . 7 15室外地下式消火栓安装回附表及说明SA65/65 型〉支瞥浅装… 15 8室外地上式消火栓安装回SS100/65 型〉支管藻装…… . 8 回 M 剖回回 . ， -- nu 4 『々 ρ nu 4EE-- 求『 H 再 ψ 」页目目录民quot 说明序号图名页号 1本图集是在 1988 年编制的全国给水排水栋准图集《窒16 室外地下式消火栓安装圄SAI00/65 型〉支警浅装……… 16 外消火栓安装 88S162 的基础上重新编制的.17室外地下式消火栓安装回附表及说明SA lOO/65 型支管浅装〉… 17 2 适用范围18 室外地下式消火栓安装困SAlOO 型支管武装〉……… . 18本图集适用于室外消火栓及相关设备的布置、安装及其井19室外地下式消火栓安装图附表及说明 SAlOO 型支管浅装〉… . 19 室的设置.20室外地下式消火栓安装回SA65/65 型支管深装〉……… 20 3 消火栓的型号及规格3. 1 消火栓分为地上式消火栓和地下式消火栓两种类型.应根21室外地下式消火栓安装回SAI00/65 型支智深装〉 (21)据消火栓是否允许露出地面进行选型.22 室外地下式消火栓安装图SAlOD型支智深装.......... 22 3. 2 室外消火栓的型号及规格详见本图集第 3 页表 1 表中23 室外地下式消火栓安装回SA65/65 型干f安装〉 (23)列明了消火栓的型号、参数及出水口的联接形式等其中24室外地下式消火栓安装困SAlOO/65 型干警安装〉……… 24 地下式消火栓SAI00/65- 1. 0 I SAI00/65- 1.6 I 为本图集新编所增加的规格.25室外地下式消火栓安装图SAlOO 型干警安装〉……… . 25 4消火栓的结构及特点26 闹闹套简安装图……………………….. 26 41消火栓一般由栓体、内置出水阅、泄水装置、法兰接管和27 闸阔套简上提旋转式套简盖………………… 2728 闹闹套简翻转式套简董………………… .28 目录、总说明一叫 01S201 审核 1矿说 l 州路可问 l设计l 如.页 I 2 室外消火栓的型号及规格表 1 公称压力 E 水口出水口类型型号 MP o. 口径 MM 数1量 gt 日在 Mr。
室外消防栓安装标准
室外消防栓安装标准室外消防栓是城市消防设施的重要组成部分，其安装标准直接关系到消防安全。
下面就室外消防栓的安装标准进行详细介绍。
一、安装位置室外消防栓应安装在建筑物外墙或者室外消防栓井内，距离建筑物不得小于1.5米，距离道路不得小于1.5米，距离消防车道不得小于3米。
同时，室外消防栓应设置在易于发现、接近、操作和维修的地方。
二、安装高度室外消防栓的安装高度应符合以下要求：1.室外消防栓的出水口高度应不低于0.6米，不高于1.2米。
2.室外消防栓的控制阀手柄高度应不低于0.8米，不高于1.5米。
3.室外消防栓的标志牌应设置在控制阀手柄上方，高度不低于1.5米。
三、安装方式室外消防栓的安装方式应符合以下要求：1.室外消防栓应采用固定式安装，不得采用活动式安装。
2.室外消防栓应采用地下式安装，不得采用地上式安装。
3.室外消防栓的安装应牢固可靠，不得出现倾斜、松动等情况。
四、管道连接室外消防栓的管道连接应符合以下要求：1.室外消防栓的管道连接应采用可靠的连接方式，不得出现漏水、渗水等情况。
2.室外消防栓的管道连接应采用耐腐蚀、耐高压的材料，如不锈钢、铜等。
3.室外消防栓的管道连接应符合国家相关标准和规定。
五、维护保养室外消防栓的维护保养应符合以下要求：1.室外消防栓应定期进行检查和维护，确保其正常运行。
2.室外消防栓的控制阀手柄应保持畅通，不得出现卡滞、松动等情况。
3.室外消防栓的标志牌应清晰可见，不得模糊、脱落等情况。
4.室外消防栓的管道连接应定期检查，确保其无漏水、渗水等情况。
室外消防栓的安装标准是保障消防安全的重要措施，必须严格按照相关标准进行安装和维护。
只有这样，才能确保室外消防栓在火灾发生时发挥最大的作用，保障人民生命财产安全。
室外地上式消火栓安装图(图表记录)
第一节室外地上式消火栓安装图【1】总说明1、设计依据《室外消火栓通用技术条件》GB4452《消火栓连接器》GB4453《平面、突面板式平焊钢制管法兰》GB/T91192、适用范围本图集适用于室外消火栓及相关设备的布置、安装及其井室的设置。
3、消火栓的型号及规格消火栓分为地上式消火栓和地下式消火栓两种类型。
应根据消火栓是否允许露出地面进行选型。
室外消火栓的型号及规格注：地上式消火栓中SS150/80规格不常使用需采用此规格时请与当地消防部门联系。
4、消火栓的结构及特点（1）消火栓一般由栓体、内置出水阀、泄水装置、法兰接管和弯管底座等组成。
（2）消火栓进水口采用法兰连接。
（3）消火栓出水口与消防水带采用内扣式连接与消防车吸水管采用螺纹连接。
SA100-1.0和SA100-1.6型消火栓与消火栓连接器采用快速接头方式连接。
（4）检修蝶阀采用对夹式连接。
检修闸间采用法兰连接。
（5）压力为1.0MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用承插连接。
1）压力为1.6MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用法兰连接。
2）压力为1.0MPa的铸铁消火栓三通与给水管道采用承插连接。
3）钢制消火栓三通、等径钢制弯头采用法兰连接。
法兰连接尺寸执行国家标准《平面、突面板式平焊钢制管法兰》GB/T9119。
（6）为适应冰冻深度的需要在消火栓栓体中间、内置出水间之上可按档加设法兰接管每档250mm。
覆土深度最多不得大于3m（订货时应说明法兰接管的长度）。
（7）消火栓设有自动泄水装置当内置出水间关闭时自动放空消火栓内留存的积水以防消火栓冻裂。
（8）法兰接管、弯管底座、等径钢制弯头、消火栓三通和检修蝶闲（对夹式蝶阀）均由消火栓厂配套供货。
5、消火栓安装形式（1）消火栓的安装形式分为支管安装和干管安装。
支管安装又分为浅装和深装。
地上式消火栓干管安装形式根据是否设有检修蝶阀和阀门井室分为I型和II型。
室外地上式消火栓安装图
第一节室外地上式消火栓安装图【1】总说明1、设计依据《室外消火栓通用技术条件》GB4452《消火栓连接器》GB4453《平面、突面板式平焊钢制管法兰》GB/T91192、适用范围本图集适用于室外消火栓及相关设备的布置、安装及其井室的设置。
3、消火栓的型号及规格消火栓分为地上式消火栓和地下式消火栓两种类型。
应根据消火栓是否允许露出地面进行选型。
室外消火栓的型号及规格注：地上式消火栓中SS150/80规格不常使用需采用此规格时请与当地消防部门联系。
4、消火栓的结构及特点（1）消火栓一般由栓体、内置出水阀、泄水装置、法兰接管和弯管底座等组成。
（2）消火栓进水口采用法兰连接。
（3）消火栓出水口与消防水带采用内扣式连接与消防车吸水管采用螺纹连接。
SA100-1.0和SA100-1.6型消火栓与消火栓连接器采用快速接头方式连接。
（4）检修蝶阀采用对夹式连接。
检修闸间采用法兰连接。
（5）压力为1.0MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用承插连接。
1）压力为1.6MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用法兰连接。
2）压力为1.0MPa的铸铁消火栓三通与给水管道采用承插连接。
3）钢制消火栓三通、等径钢制弯头采用法兰连接。
法兰连接尺寸执行国家标准《平面、突面板式平焊钢制管法兰》GB/T9119。
（6）为适应冰冻深度的需要在消火栓栓体中间、内置出水间之上可按档加设法兰接管每档250mm。
覆土深度最多不得大于3m（订货时应说明法兰接管的长度）。
（7）消火栓设有自动泄水装置当内置出水间关闭时自动放空消火栓内留存的积水以防消火栓冻裂。
（8）法兰接管、弯管底座、等径钢制弯头、消火栓三通和检修蝶闲（对夹式蝶阀）均由消火栓厂配套供货。
5、消火栓安装形式（1）消火栓的安装形式分为支管安装和干管安装。
支管安装又分为浅装和深装。
地上式消火栓干管安装形式根据是否设有检修蝶阀和阀门井室分为I型和II型。
室外消火栓的安装要求,老师傅告诉你
室外消火栓的安装要求，老师傅告诉你室外消火栓主要装在道路两旁，或者是一些重要的公共场所，对于室外消火栓的安装要求是非常严格的，下面就由小编来介绍一下。
室外消火栓的安装高度室外消火栓分为地上式和地下式，地上式安装主口距地面450mm为宜。
1、施工安装应按照《建筑给水排水及采暖工程施工质量验收规范)GB50242-2002相关标准执行，可参建筑标准设计图集015201《室外消火栓安装》。
2、系统必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPa。
3、室外消火栓的位置标志应明显，栓口的位置应方便操作。
栓当采用壁式时，如设计末要求，进、出水栓口的中心安装高度距地面应为1.10m，其上方应设有防坠落物打击的措施。
4、室外消火栓和消防水泵接合器的各项安装尺应符合设计要求，栓口安装高度允许偏差为±20mm。
5、地下式消火栓的顶部出水口与消防井盖底面的距离不得大于400mm，井内应有足够的操作空间，并设爬梯。
寒冷地区井内应做防冻保护。
室外消火栓的安装距离1、当建筑物在市政消火栓保护半径150m以内，且消防用水量不超过15Ls时，可不设室外消火栓。
2、室外消火栓应沿高层建筑周围均匀布置，并不宜集中在建筑物一侧。
3、人防工程室外消防栓距人防工程入口不宜小于5m。
4、停车场的室外消防栓宜沿停车场周边设置，且距高较近一排汽车不宜小于7m，距加油站或库不宜小于15m。
5、室外消防栓应设置在便于消防车使用的地点。
6、室外消防栓宜采用地上式，当采用地下式消火栓时，应有明显标志，寒冷地区采用地下式，非寒冷地区宜采用地上式，地上式有条件可采用防撞型。
7、室外地上式消防栓应有一个直径为150mm或100mm和两个直径为65mm的栓口。
室外地下式消火栓应有直径为100和65mm的栓口各一个。
8、室外消防栓的保护半径不应超过150m，间距不应超过120m。
9、室外消防栓距路边不应超过2m，距房屋外不宜小于5m。
室外消火栓安装方法
室外消火栓安装方法室外消火栓安装是确保建筑物及周围环境消防安全的重要环节。
以下是室外消火栓的安装方法：1.落地式室外消火栓安装：安装环境的准备：a) 确定合适的安装位置：安装消火栓应选择地势较高、无积水、无阻碍的开阔场地，并确保消火栓距离建筑物的距离符合规范要求；b) 清理施工区域：清除安装位置周围的障碍物，以确保施工的顺利进行；安装过程：a) 找准安装点：根据设计方案，在选定的位置上用铁锹挖一个坑，确保坑底与地面平齐；b) 安装砼底座：将预制的砼底座用膨胀螺栓固定在挖好的坑中，将膨胀螺栓重新固定紧，并用水平尺检查底座是否水平；c) 安装上水管：将消火栓的下接口与预留的上水管连接，确保接口处无渗漏；d) 安装箱体：将箱体与底座对齐，用螺栓固定箱体与底座的连接，确保连接紧密并无松动；e) 安装消防栓：将消防栓连接在箱体的检修口上，并确保接口处无渗漏；f) 固定围挡板：将围挡板用特制螺丝固定在砼底座上，确保围挡板牢固可靠；g) 安装消火栓标志：将消火栓标志牌固定在处于容易被发现的位置，以便在紧急情况下能够被迅速找到；h) 进行安全检查：完成安装后，执行漏水测试以确保管道系统安装正确，并检查所有连接处是否紧固。
2. 壁挂式室外消火栓安装：安装环境的准备：a) 确定安装位置：安装壁挂式消火栓应选择离地面较高、无阻挡物的墙面；b) 清理施工区域：清除安装位置周围的杂物和障碍物。
安装过程：a) 标示安装位置：在选定的墙面上，用墨线或直尺标示出消火栓的安装位置；b) 打孔：在安装位置上，使用电钻或其他工具打孔，确保孔洞直径适合消火栓的安装；c) 安装支架：将消火栓支架用膨胀螺栓固定在打好的孔洞中，并确保支架稳固；d) 连接上水管：将消火栓的下接口与上水管连接，确保连接处无渗漏；e) 安装消火栓：将消火栓的上部部分插入支架中，确保消火栓安装牢固可靠；f) 调整角度：调整消火栓的出水口角度，以适应实际使用需求；g) 进行安全检查：检查所有连接处是否紧固，确保系统无漏水。
