隧道钢筋混凝土衬砌检测方法
铁路隧道衬砌混凝土施工质量后期检测和评价

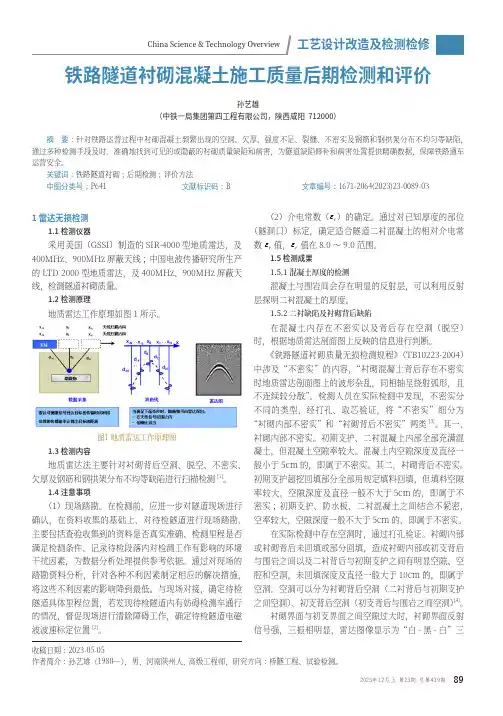

892023年12月上 第23期 总第419期工艺设计改造及检测检修China Science & Technology Overview1雷达无损检测1.1检测仪器采用美国（GSSI）制造的SIR-4000型地质雷达，及400MHz、900MHz 屏蔽天线；中国电波传播研究所生产的LTD 2000型地质雷达，及400MHz、900MHz 屏蔽天线，检测隧道衬砌质量。
1.2检测原理地质雷达工作原理如图1所示。
图1 地质雷达工作原理图1.3检测内容地质雷达法主要针对衬砌背后空洞、脱空、不密实、欠厚及钢筋和钢拱架分布不均等缺陷进行扫描检测[1]。
1.4注意事项（1）现场踏勘。
在检测前，应进一步对隧道现场进行确认，在资料收集的基础上，对待检隧道进行现场踏勘，主要包括查验收集到的资料是否真实准确、检测里程是否满足检测条件、记录待检段落内对检测工作有影响的环境干扰因素，为数据分析处理提供参考依据。
通过对现场的踏勘资料分析，针对各种不利因素制定相应的解决措施，将这些不利因素的影响降到最低。
与现场对接，确定待检隧道具体里程位置，若发现待检隧道内有妨碍检测车通行的情况，督促现场进行清除障碍工作，确定待检隧道电磁波波速标定位置[2]。
（2）介电常数（r ε）的确定。
通过对已知厚度的部位（隧洞口）标定，确定适合隧道二衬混凝土的相对介电常数r ε值，r ε值在8.0～9.0范围。
1.5检测成果1.5.1混凝土厚度的检测混凝土与围岩间会存在明显的反射层，可以利用反射层探明二衬混凝土的厚度。
1.5.2二衬缺陷及衬砌背后缺陷在混凝土内存在不密实以及背后存在空洞（脱空）时，根据地质雷达剖面图上反映的信息进行判断。
《铁路隧道衬砌质量无损检测规程》（TB10223-2004）中涉及“不密实”的内容，“衬砌混凝土背后存在不密实时地质雷达剖面图上的波形杂乱，同相轴呈绕射弧形，且不连续较分散”。
检测人员在实际检测中发现，不密实分不同的类型，经打孔、取芯验证，将“不密实”细分为“衬砌内部不密实”和“衬砌背后不密实”两类[3]。
隧道衬砌及路基质量检测频率
隧道衬砌及路基质量第三方检测汇报材料三、检测方法及频率3.1 隧道衬砌无损检测：3.1.1隧道衬砌按100%做无损检测。
3.1.2根据铁道部《铁路隧道衬砌质量无损检测规程》（TB10223-2004J341-2004）和《关于开展隧道衬砌等铁路工程质量第三方检测的通知》）（铁建设[2011]172号）要求，隧道衬砌采用的检测方法有地质雷达法、回弹法及钻芯取样检测。
3.1.3隧道衬砌厚度、背后回填密实度、钢筋钢架分布检测采用地质雷达法布置6条测线进行全隧检测。
3.1.4 隧道衬砌混凝土强度采用回弹法检测，每一百米10测区，检测不合格的进行钻芯取样检测验证。
3.2 路基填筑检测3.2.1路基填筑检测按工程总量的10%进行抽检。
3.2.2路基填筑检测三指标控制，分别为压实系数K、地基系数K30和动态变形模量Evd。
3.2.3 基床以下路堤。
区间正线路基沿线路纵向连续长度每100m、站场路基折合正线双线每100m，每压实层抽样检验压实系数6点，其中：区间正线路基左、右路基边线1m处各2点，路基中部2点。
每填高约90cm抽样检验地基系数K30 4点，其中：区间正线路基距路基边线2m处左、右各1点，路基中部2点。
3.2.4 基床表层以下过渡段。
每过渡段每压实层抽样检验压实系数3点，其中距路基两侧填筑级配碎石边线1m左、右处各1点，路基中部1点。
每填高约30cm抽样检验动态变形模量3点，其中1点应靠近桥台或横向结构物边缘处；每填高约60cm抽样检验地基系数2点，其中距路基填筑级配碎石边线2m处1点，路基中部1点。
4.2.5基床表层。
区间正线路基沿线路纵向连线长度每100m、站场路基折合正线双线每100m，每压实层抽样检验动态变形模量和压实系数各6点，其中区间正线路基左、右距路基边线1.5m处各2点，路基中部2点；抽样检验地基系数K30 4点，其中区间正线路基左、右距路基边线1.5m处各1点，路基中部2点。
3.3 路基挡土墙检测：3.3.1 路基挡墙按100%进行检测。
高速公路隧道衬砌质量无损检测技术规程
公路隧道衬砌质量无损检测技术规程1范围本标准规定了公路隧道衬砌质量无损检测方法。
本标准适用于山西省境内公路隧道衬砌施工过程、工程验收及运营维护的质量检测。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTG F60-2009公路隧道施工技术规范JGJ/T23-2011回弹法检测混凝土抗压强度技术规程3术语和定义3.1地质雷达法借助空间探测雷达原理，使用仪器向被探测物体（地质体、建筑物等）发射高频电磁波束，通过观测研究反射电磁波的时间滞后及强弱特征，来研究地质体的电磁勘探法。
3.2声波反射法利用激振声波信号，实测加速度或速度响应曲线，依据波动理论进行分析，评价锚杆锚固质量的无损检测方法。
3.3介电常数介质在外加电场时会产生感应电荷而削弱电场，在相同的原电场中某一介质中的电容率与真空中的电容率的比值即为介电常数。
3.4相对介电常数介质相对于真空的介电常数。
3.5采样率每个采样周期的采样点数。
3.6采样间隔相邻采样点间的采样时间间隔。
3.7时窗信号采集的时间范围。
3.8直达波由信号发射端直接传播到接收端的波。
3.9有效异常检测目标体产生的异常。
3.10干扰异常检测目标体以外的其他因素引起的异常。
3.11二度体具有一定走向，且沿走向方向变化不明显的目标体。
3.12三度体没有明显走向的不规则目标体，是三维空间函数。
3.13锚杆锚固岩体、维护围岩稳定的杆系状结构物。
本标准中所涉及的锚杆均指系统锚杆。
3.14频率域以频率作为变数对振动所进行的研究。
3.15锚固段通过粘结材料或机械装置将锚杆与周围介质锚固的部分。
3.16自由段利用弹性伸长将拉力传递给锚固体，且运行期内能够适应设计范围内的拉力变化以及伸缩和弯曲变形的杆体部分。
3.17锚固密实度锚杆孔中填充粘结物的密实程度，一般用锚杆孔中有效锚固长度占锚杆设计长度的百分比来评价。
隧道衬砌质量检测技术规程
隧道衬砌质量检测技术规程
以下是关于隧道衬砌质量检测的一般技术规程：
1. 衬砌材料检测：
- 材料外观：检查衬砌材料表面是否有明显的裂缝、缺陷、变形等。
- 尺寸精度：测量衬砌块的尺寸，检查其是否符合设计要求。
- 抗压强度测试：进行抗压强度试验，检测衬砌材料的承载能力。
- 其他特殊检测：根据具体的材料特性，进行相应的特殊检测，如耐腐蚀性能测试等。
2. 衬砌施工质量检测：
- 衬砌安装质量：检查衬砌块的安装情况，包括对齐、垂直度等。
- 衬砌接缝检测：检查衬砌接缝的密封性和粘结强度。
- 衬砌缺陷检测：通过无损检测方法，检查衬砌中的裂缝、空洞等缺陷。
- 衬砌厚度检测：使用超声波或其他方法测量衬砌厚度，确保符合设计要求。
3. 衬砌结构和稳定性检测：
- 衬砌结构稳定性评估：通过工程测量和数值模拟等方法，评估衬砌结构的稳定性。
- 衬砌变形监测：使用变形监测设备，检测和记录衬砌的变形情况。
- 渗水检测：检测衬砌存在的渗水情况，评估衬砌的抗渗性能。
4. 其他相关检测：
- 地下水位监测：监测隧道周围地下水位的变化，评估对衬砌稳定性的影响。
- 土压力监测：监测土体对衬砌的压力变化，评估衬砌的抗土压能力。
- 地震影响评估：评估衬砌在地震作用下的安全性能。
需要注意的是，以上是一般的技术规程，具体的隧道衬砌质量检测技术规程应根据不同的项目、地质条件、设计要求等情况进行调整和补充。
在实际工程中，应遵循相应的国家标准、技术规范和工程实施方案。
13.2.隧道衬砌质量完好检测.
之
隧道养护与维修
——隧道衬砌质量完好检测
主讲人：欧阳艳
隧道衬砌质量完好检测
敲击法
通过测量敲击声的强度、频率、音质等，判断结 构有无异常情况。在衬砌厚度、拱背空洞、 有无剥 离以及混凝土劣化等检査中应用效果较好。
隧道衬砌质量完好检测
超声波法
通过测量超声波的反射行程时间,计算出衬砌厚度 ，并且根据其传播速度可推算混凝土的强度和劣化 状态。
请批评指正！
please give some questions
隧道衬砌质量完好检测
地质雷达法
初期支护和二次衬砌质量完好的实测雷达图像和 标准波形图如图所示。 图中各界面波组均一，相位 一致，且频率变化不大。衬砌底界均匀，厚度达到 设计要求,混凝土充填密实，未发现空洞现象。地质 雷达检测衬砌厚度及其背后回填状况的一般规定如 下。
隧道衬砌质量完好检测
地质雷达法
隧道衬砌质量完好检测
地质雷达法
隧道衬砌质量完好检测
数据处理流程
隧道衬砌质量完好检测
数据处理方法
隧道衬砌质量完好检测
钻孔检查法
通过钻孔直接观察和测定衬砌厚度、空洞深度和 墙背地质状况等，检查方法包括利用内窥镜插入钻 孔观察结构内部状况、利用钻孔所取材料进行试验 等。
隧道衬砌质量完好检测
钻孔检查法
隧道衬砌质量完好检测
地质雷达法
（2）天线频率的选择 频率高的达波主频髙、分辨率高、精度较高、能 量衰减较快、探测深度较浅;频率低的天线发达波主 频低、分辨率低、精度相对较低、能量衰减较慢、 探测的深度较深。因此选用天线时,应当根据隊道混 凝土厚度及检测要求确定天线的频率，检测深度与 天线频率选择见下表。
隧ห้องสมุดไป่ตู้衬砌质量完好检测

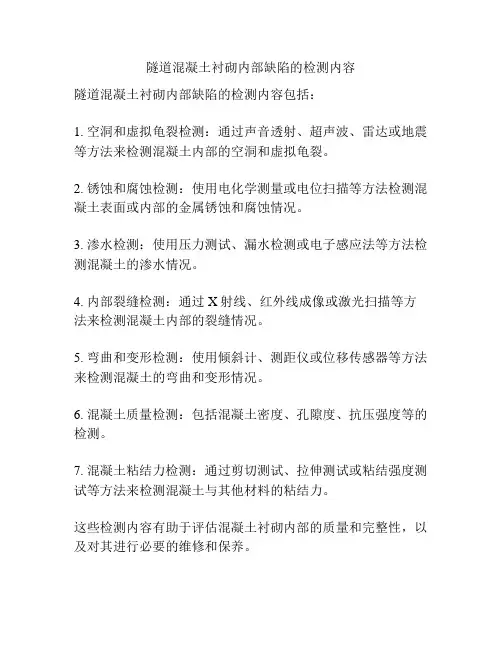

隧道混凝土衬砌内部缺陷的检测内容
