构造油气藏由于地壳发生变形和变位而形成的圈闭，称为构造圈闭。
油气在其中聚集，就形成了构造油气藏。
它是最重要的一类油气藏。
它进一步可分为背斜、断层、裂缝及岩体刺穿构造油气藏。
一、背斜油气藏在构造运动作用下，地层发生褶皱弯曲变形而形成的背斜圈闭，称为背斜圈闭，油气在其中的聚集称为背斜油气藏。
这是一类在勘探史上一直占据最重要位置的油气藏。
在油气勘探历史早期，因为这类油气藏易发现，所以认识较早。
随后在1885年由美国地质学家提出了“背斜学说”，在油气勘探史上起到了很重要的作用。
到目前为止，背斜油气藏在油气储量和产量中仍占居重要位置，并且是油气勘探早期阶段的主要对象。
后来，随油气勘探的深入，易于发现的背斜油气藏越来越少，并发现了一些非背斜油气藏。
到二十世纪初由美国石油地质学家莱复生，系统地提出了非背斜油气藏的学说并进行了系统分类。
背斜油气藏的形成条件和形态较简单，油气聚集机理简单，也易于用地震方法发现，是油气勘探的首选对象。
背斜油气藏从成因上看，也可分为五个亚类。
（一）挤压背斜油气藏由侧向挤压应力为主的褶皱作用而形成的背斜圈闭的油气聚集。
特点：两翼倾角陡，常呈不对称状；闭合度高，闭合面积小；常伴有断裂，主要分布在挤压型盆地的变形带，我国西部盆地以此类为主。

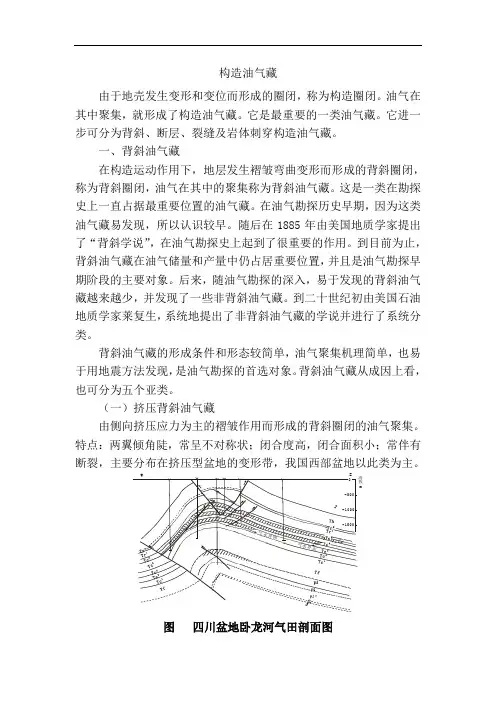

m气水界面气水界面图四川盆地卧龙河气田剖面图（二）基底升降背斜油气藏由于基底断块热隆升的差异沉降作用而形成的平缓、巨大的背斜构造圈闭油气聚集。
特点：两翼地层倾角平缓，闭合度小，闭合面积大，常呈穹窿状。
主要分布在地台内部坳陷和边缘坳陷中，常呈组或带出现，形成长垣或大隆起带。
如大庆长垣，世界上最大的油田加瓦尔。
（三）披覆背斜油气藏这类背斜是由地形突起及差异压实作用形成的。
形成机理：在沉积基底上常存在有各种地形突起，由结晶基岩、坚硬致密的沉积岩或生物礁块等组成。
