汽车坡道模板施工方案
地下车库汽车坡道施工方案
地下车库汽车坡道结构施工方案1.1施工工艺流程基础垫层浇筑→定位放线→绑扎底板钢筋及墙体插筋→浇筑底板混凝土→地下墙体定位放线→地下墙体钢筋绑扎→地下坡道定位放线→地下墙体及坡道模板安装→浇筑混凝土→地上层墙体定位放线→地上墙体钢筋绑扎→地上墙体及坡道模板安装→坡道绑扎钢筋→浇筑混凝土。
1.2 模板设计与安装1.2.1 模板材料的选择整个车道的模板属于异型模板，内外圆筒模板为圆弧面，坡道为螺旋面，要保证混凝土面坡度和墙体弧度平滑，结合现场实际情况，采用覆膜多层板，其表面光洁度高、易于弯曲、加工十分方便，内外筒模板均使用15mm厚覆膜多层板，模板有次龙骨、主龙骨。
次龙骨采用50mm×100mm木方间距小于200mm布置。
横向龙骨为主龙骨，弧形坡道采用2根Ⅲ级φ22钢筋，垂直间距600mm，接头处搭接焊接。
背楞两根φ48×3.5厚钢管，设置φ16穿墙对拉螺栓加固，穿墙螺栓中间加止水片。
墙体模板设计如下图所示：圆筒墙体模板设计示意图圆筒墙体与螺旋坡道板相交处模板设计示意图1.2.2模板支撑系统设计安装（1）坡道板模板支撑坡道板采用碗扣架作支撑，按螺旋坡道的标高和坡度支设碗扣架的立杆、水平杆和可调U 托，在内外圆筒之间架设一个圆形支撑体系，在U托上沿径向放置主龙骨（100×100木方），在主龙骨上沿坡度方向安放次龙骨（50×100木方），次龙骨方向可根据坡度调整。
如图4所示：次龙骨（×木方）主龙骨（×木方）覆膜多层板坡道板模板支撑示意图（2）墙体模板支撑系统在螺旋坡道板和结构板上事先预埋钢筋与板钢筋焊接牢固。
内外圆筒的坡道侧模板加三道斜撑，在根部加两道水平顶撑，纵向、竖向间距1200mm，水平顶撑中间与斜撑用扣件连接。
1.2.3墙面平整度控制要保证墙面的平整度，必须保证墙截面尺寸、垂直度和模板接缝质量。
在圆弧墙钢筋上设置顶模棍，间距1200mm梅花布置，其根部须在模板安装前加焊Φ14钢筋限位，以确保墙位置和截面尺寸正确。
地下汽车坡道外墙单面支模施工专项方案
单面支模施工方案二〇一五年六月地下汽车坡道外墙单面支模施工专项方案本施工专项方案编制的目的是：为地下汽车坡道外墙单面支模施工提供较为完整的纲领性技术文件，用以指导工程施工与管理，确保优质、高速、安全、文明地完成该工程的建设任务。
一、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》130-2011；2、《建筑施工模板安全技术规范》162-2008；3、《建筑结构荷载规范》50009-2012；4、《建筑工程施工质量验收统一标准》50300-2013；5、《混凝土结构设计规范》50010-2010；6、《混凝土结构工程施工及验收规范》50204-2002；7、《钢结构设计规范》50017-2003。
8、滩坊市建筑设计研究院有限责任公司设计的施工图纸；9、我公司现有技术力量及多年来类似工程的施工经验；10、企业标准、公司9001:2000质量体系文件及施工现场管理标化标准。
二、工程概况工程地下室坡道东西向段位于1-2轴至1-6轴的地下室南部，坡道由▽-9.863m至▽-5.100m，高差4.763m，宽度7.1m，该坡道横向一侧座落于地下室外墙另一侧与地下室框架柱相连，地下室外墙厚400混凝土强度等级C40，由于地下室外墙与基坑围护相紧邻，没有外墙外模板的操作空间，故特编制该区段地下室外墙钢砼模板施工方案。
该方案所针对的地下室外墙区段高12m，长度33.4m。
三、地下室外墙模板支撑结构模板、模板支撑结构由外模、内模、斜向支撑、支撑支座和相应的排架组成。
地下室外墙施工时，▽-11.60m至▽-12.50m的0.9m节段与地下室底板一起浇筑。
▽-11.60～▽-0.50m间的11.10m等分三节段，按每节段3.7m分3次浇筑，第一次为▽-11.60m至▽-7.90m，第二次为▽-7.90m～▽-4.20m，第三次为▽-4.20m～▽-0.50m。
1、墙外模板（质量按清水砖墙的要求来实施）墙外模板为砖模，整砖墙，墙体厚240，砖墙砌筑砂浆为M15，砖墙水平缝沿竖向每隔500设2φ6水平钢筋，通过拉结筋与围护桩锚接，拉结筋水平间距400，砖模与围护柱间的空隙用砂石或沙土填实，砖墙的模板面满贴油毛毡，油毛毡与砖墙可用1＂水泥钉（双向间距300）钉贴，也可用胶水粘贴，油毛毡按卷横贴，水平接缝顺水搭接15，纵缝搭接15。
汽车坡道面层施工方案
汽车坡道面层施工方案
5#6#楼两个汽车坡道为地下室车库入口，为了能更好地满足使用功能，根据图纸及甲方要求，编制如下施工方案。
一、施工准备
首先熟悉坡道图纸和施工方案，清楚坡道各部位的做法；其次准备好坡道使用的材料和工具。
二、施工工艺
基层清理——找平层——做防滑槎——养护
三、施工要点
1、基层清理
汽车坡道结构底板均为2003年施工，时间较长，表面污染较为严重，为了保证面层与底板粘结牢固，必须将基层上的松动混凝土、泥浆、油污清理干净。
2、找平层施工
基层清理干净后，根据图纸坡度在坡道两侧墙体弹出找平层线，同时弹出一道比找平层标高线高出200mm的控制线，根据墙体上的线做灰饼。
灰饼的高度的误差不得大于2mm。
灰饼做完后必须经过项目部管理人员验完后方可浇筑面层混凝土。
找平层的表面使用木搓子抹平即可。
找平层每隔4米设一道20mm宽的分隔缝。
3、防滑槎施工
在找平层施工完3天后方可施工防滑槎，施工时先刷一道801胶
水泥浆。
具体施工方法另见指导书。
防滑槎施工完后必须线条顺直，边角整齐。
附图：坡道细部做法。
汽车坡道施工方案

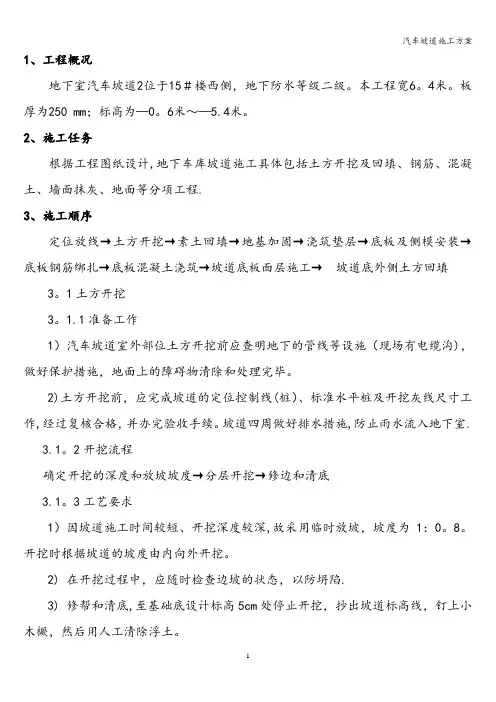

1、工程概况地下室汽车坡道2位于15＃楼西侧，地下防水等级二级。
本工程宽6。
4米。
板厚为250 mm；标高为—0。
6米～—5.4米。
2、施工任务根据工程图纸设计,地下车库坡道施工具体包括土方开挖及回填、钢筋、混凝土、墙面抹灰、地面等分项工程.3、施工顺序定位放线→土方开挖→素土回填→地基加固→浇筑垫层→底板及侧模安装→底板钢筋绑扎→底板混凝土浇筑→坡道底板面层施工→坡道底外侧土方回填3。
1土方开挖3。
1.1准备工作1）汽车坡道室外部位土方开挖前应查明地下的管线等设施（现场有电缆沟)，做好保护措施，地面上的障碍物清除和处理完毕。
2)土方开挖前，应完成坡道的定位控制线(桩）、标准水平桩及开挖灰线尺寸工作,经过复核合格，并办完验收手续。
坡道四周做好排水措施,防止雨水流入地下室.3.1。
2开挖流程确定开挖的深度和放坡坡度→分层开挖→修边和清底3.1。
3工艺要求1）因坡道施工时间较短、开挖深度较深,故采用临时放坡，坡度为1：0。
8。
开挖时根据坡道的坡度由内向外开挖。
2) 在开挖过程中，应随时检查边坡的状态，以防坍陷.3) 修帮和清底,至基础底设计标高5cm处停止开挖，抄出坡道标高线，钉上小木橛，然后用人工清除浮土。
3。
1。
4注意事项土方开挖时，应防止邻近建筑物，道路、管线等发生下沉和变形.必要时应与设计单位或建设单位协商，采取防护措施,以防损坏管线,造成严重事故。
根据相关资料，室外地下部位有一横穿坡道的电缆，在土方开挖距电缆沟位置1米位置停止开挖,采用人工进行开挖，以保护电缆不被破坏。
3.2素土回填3。
2.1汽车坡道室内部位采用素土回填，回填土前应先检验回填土的质量,素土内应无杂物,粒径、含水量应符合规定要求。
3。
2。
2素土回填时，应分层铺摊，每层铺土厚度为200～250mm，每层铺摊后,随之耙平，采用蛙式打夯机进行夯实,回填上每层至少夯打三遍.打夯应一夯压半夯，夯夯相接，行行相连,纵横交叉.3。
2。
3填土全部完成后，按照坡道坡度标高进行表面拉线找平，凡超过标准标高的地方，及时依线铲平;凡低于标准标高的地方，应补土夯实。
某住宅楼汽车坡道土方施工方案
一、工程概况本工程的汽车坡道是从地下车库二层向北转出直通至室外的斜坡道，坡道位置在2#楼的西侧，距2#楼外墙皮最近处0.5米，由于现场场地条件限制，坡道距西侧邻居围墙较近，没有施工作业面，土方开挖的土方工程量较小，为保证西侧围墙的安全挖土距离，坡道在2#住宅楼西南角处设有一个较小转折角度，具体位置根据坡道图纸进行定位。
坡道宽度6000mm，挖土深度：-0.900～-6.000米。
土方工程量约600立方米。
根据本工程车库坡道特点，2#楼距西侧邻居围墙间的土方按设计标高需全部清除，西侧边坡分层两步开挖到位，完成第一步后及时做上土钉锚喷护坡，待全部挖到底边坡护坡到位后根据现场实际情况，砌筑500厚的挡土墙，西侧围墙根部土方开挖时应将围墙进行加固处理，确保围墙安全稳定性。
二|、施工准备1、设备投入A、挖掘机：一台，规格：0.5M3B、铲车：一台； 50型C、运输车：3辆；品牌：斯太尔规格：10m3/车2、人员安排A：管理人员：4人夜班：2人白班：2人B：土方施工人员挖掘机人员：一人土建、护坡配合人员：15人后勤保障及修理工：2人临电：1人电气焊工：1人架子工：5人3、技术准备A、测量放线桩及点的保护：土方开工前，须经项目部技术部门检验校准后上报甲方、监理验线合格后方可开工，开工前要根据施工图纸及轴线桩测放基槽开挖上下口的灰线，基槽开挖范围内所有轴线桩和水准点都要引出机械施工活动区域以外。
B、由现场工程师进行全面、周到、完整的技术交底，安全交底。
C、了解各种机器设备的技术参数、性能D、本工程汽车坡道由北京市顺义区****镇****汽车运输队承接土方及护坡工程。
4、现场准备A、平整场地，清除地下障碍物和各种管线。
B、做好施工用水用电及夜间施工照明。
C、公司保安部负责办理施工车辆所需的通行证，并负责在施工前对所有司机进行安全教育。
E、施工前三日内办理市容环卫和渣土消纳的一切相应手续。
三、主要施工方法由于该汽车坡道东西两侧场地紧张且基坑面积小，东西两侧临近保留原建筑，不可能进行大比例的放坡。
混凝土汽车坡道施工方案
混凝土汽车坡道施工方案1. 引言混凝土汽车坡道是指为了连接不同高度的地面而建造的一种坡道，主要用于方便车辆进出。
本文将介绍混凝土汽车坡道的施工方案，包括施工前的准备工作、相关材料和设备的准备、施工流程和验收标准等。
2. 施工前准备在进行混凝土汽车坡道的施工前，需要做一些准备工作，以确保施工的顺利进行。
2.1 方案设计首先，需要进行坡道的设计，包括确定坡度、长度和宽度等参数。
设计要考虑车辆的通行需求，同时也要符合相关的规范和标准。
2.2 地面准备在施工前，需要对施工区域的地面进行清理和准备。
首先，清除地表上的杂物和垃圾。
然后，需要对地面进行平整和整齐，以便后续的施工操作。
2.3 材料和设备准备在施工前需要准备好相关的材料和设备，包括混凝土、钢筋、模板、水泥、砂浆等。
根据方案设计确定所需的材料和设备的数量，并进行采购和储存。
3. 施工流程混凝土汽车坡道的施工流程主要包括模板安装、钢筋绑扎、混凝土浇筑等步骤。
3.1 模板安装首先，需要根据方案设计将模板按照所需的尺寸进行拼装和安装。
确保模板平整、牢固，并且能够承受混凝土的浇筑压力。
3.2 钢筋绑扎在模板安装完成后，需要进行钢筋的绑扎工作。
根据设计要求，将钢筋按照规定的间距和层数进行绑扎，并确保钢筋与模板之间有足够的距离。
3.3 混凝土浇筑当模板和钢筋准备完成后，就可以进行混凝土的浇筑工作了。
根据方案设计，将混凝土从搅拌车中倒入坡道区域，并使用振动器进行均匀振捣，以确保混凝土的密实度和牢固性。
3.4 养护和修整在混凝土浇筑完成后，需要进行养护和修整工作。
根据混凝土的需求和施工现场实际情况，采取适当的养护措施，如覆盖塑料薄膜、喷水养护等，以保证混凝土的强度和耐久性。
同时，对施工中可能出现的不平整或损坏部分进行修整，以确保坡道的质量和外观。
4. 验收标准混凝土汽车坡道的验收标准主要包括以下几方面：•坡道的坡度、长度和宽度是否符合设计要求。
•坡道的平整度和水平度是否符合规范要求。
汽车坡道高支模专项方案
一、编制依据1. 国家相关建筑规范和标准，如《建筑施工模板安全技术规范》（JGJ162-2008）、《建筑工程施工质量验收统一标准》（GB503002013）等。
2. 项目施工图纸及设计要求。
3. 施工现场实际情况。
二、工程概况本项目为汽车坡道施工，坡道长度为XX米，宽度为XX米，高度为XX米。
根据施工图纸及现场实际情况，坡道部分采用高支模体系进行施工。
三、高支模体系设计总思路1. 水平杆设置：采用双层水平杆，水平间距不大于1.5米，确保模板支撑体系的稳定性。
2. 剪刀撑设置：在支撑体系四周及内部每隔2米设置剪刀撑，剪刀撑斜杆与水平杆的夹角为45°-60°，确保支撑体系的整体性。
3. 立杆支撑设置：立杆采用φ48×3.5mm钢管，间距不大于1.5米，确保支撑体系的垂直稳定性。
4. 连墙件设置：连墙件采用φ48×3.5mm钢管，间距不大于2米，确保支撑体系与主体结构的连接牢固。
5. 立杆下基础处理：在立杆底部设置混凝土垫块，确保立杆稳定。
四、模板支撑体系施工总部署1. 施工准备：对施工人员进行技术交底，确保施工人员掌握高支模施工安全操作规程。
2. 施工流程说明：- 搭设支撑体系。
- 安装模板。
- 搭设安全防护设施。
- 施工过程中定期检查支撑体系稳定性。
- 拆除支撑体系。
3. 模板支撑体系设计：根据工程实际情况，对模板支撑体系进行设计计算，确保其满足安全施工要求。
五、高支模施工方法1. 模板组拼精度要求：模板组拼误差控制在±5mm以内，确保模板安装精度。
2. 模板定位：采用激光测距仪进行模板定位，确保模板安装位置准确。
3. 模板的支设规范要求：模板支设应按照设计要求进行，确保模板支撑体系的稳定性。
4. 满堂架搭设：满堂架搭设应按照设计要求进行，确保满堂架的稳定性。
5. 剪刀撑的设置：剪刀撑设置应按照设计要求进行，确保支撑体系的整体性。
6. 核验标高：施工过程中，定期对模板标高进行核验，确保模板安装高度准确。
汽车坡道施工方案
汽车坡道施工方案汽车坡道施工方案车辆坡道施工是用于车辆进出建筑物或停车场的斜坡。
汽车坡道施工方案的设计和施工需要结合实际情况和要求，以确保车辆行驶的平稳和安全。
下面是一个汽车坡道施工方案的简要描述。
一、施工前准备1. 确定坡度和斜率：根据汽车行驶的要求和道路能力要求，确定坡度和斜率的大小。
一般来说，坡度不宜过大，斜率不宜过陡，以确保车辆的安全行驶。
2. 清理施工区域：清理施工区域，包括清除杂物、平整地面等，以确保施工的顺利进行。
3. 准备施工材料和设备：准备施工所需要的材料和设备，包括水泥、砂浆、钢筋等，以及施工机械和工具。
二、施工步骤1. 打地基：根据设计要求，打地基和基础，确保施工的稳固和安全。
2. 做坡道结构：根据设计要求，进行坡道的结构施工，包括浇筑混凝土、安装钢筋等。
3. 做坡道面层：在坡道结构完成后，进行面层的施工。
可以使用石材、水泥砖、沥青等材料，根据实际情况和要求进行选择。
4. 安装防护设施：在坡道两侧安装护栏或护墙，以确保车辆的安全行驶，防止车辆侧翻等事故的发生。
5. 进行养护和维修：完成坡道的施工后，进行养护和维修工作，定期检查和维护坡道的使用状况，保持坡道的良好状态。
三、施工注意事项1. 施工时要保持现场整洁和安全，避免材料和设备堆放混乱，确保工作人员和车辆的安全。
2. 坡道的施工要符合相关的设计和建筑标准，以确保施工质量和车辆的行驶安全。
3. 在施工过程中，要定期检查施工质量，及时处理施工中的问题，确保坡道的平稳和安全。
4. 坡道的设计和施工要充分考虑车辆进出的便利性和道路通行的流畅性，符合实际需求和交通规则。
5. 施工完成后，要进行验收和养护，定期检查和维修，保持坡道的良好状态，确保车辆的行使安全。
以上是一个汽车坡道施工方案的简要描述。
在实际施工过程中，还需根据具体情况和要求进行调整和处理，以确保施工的质量和安全。
汽车坡道的施工需要充分考虑到车辆行驶的便利和安全，保证车辆进出的平稳和安全，为车主提供良好的停车条件。
地下车库汽车坡道施工方案
地下车库汽车坡道结构施工方案1.1施工工艺流程基础垫层浇筑→定位放线→绑扎底板钢筋及墙体插筋→浇筑底板混凝土→地下墙体定位放线→地下墙体钢筋绑扎→地下坡道定位放线→地下墙体及坡道模板安装→浇筑混凝土→地上层墙体定位放线→地上墙体钢筋绑扎→地上墙体及坡道模板安装→坡道绑扎钢筋→浇筑混凝土。
1.2 模板设计与安装1.2.1 模板材料的选择整个车道的模板属于异型模板，内外圆筒模板为圆弧面，坡道为螺旋面，要保证混凝土面坡度和墙体弧度平滑，结合现场实际情况，采用覆膜多层板，其表面光洁度高、易于弯曲、加工十分方便，内外筒模板均使用15mm厚覆膜多层板，模板有次龙骨、主龙骨。
次龙骨采用50mm×100mm木方间距小于200mm布置。
横向龙骨为主龙骨，弧形坡道采用2根Ⅲ级φ22钢筋，垂直间距600mm，接头处搭接焊接。
背楞两根φ48×3.5厚钢管，设置φ16穿墙对拉螺栓加固，穿墙螺栓中间加止水片。
墙体模板设计如下图所示：圆筒墙体模板设计示意图圆筒墙体与螺旋坡道板相交处模板设计示意图1.2.2模板支撑系统设计安装（1）坡道板模板支撑坡道板采用碗扣架作支撑，按螺旋坡道的标高和坡度支设碗扣架的立杆、水平杆和可调U 托，在内外圆筒之间架设一个圆形支撑体系，在U托上沿径向放置主龙骨（100×100木方），在主龙骨上沿坡度方向安放次龙骨（50×100木方），次龙骨方向可根据坡度调整。
如图4所示：次龙骨（×木方）主龙骨（×木方）覆膜多层板坡道板模板支撑示意图（2）墙体模板支撑系统在螺旋坡道板和结构板上事先预埋钢筋与板钢筋焊接牢固。
内外圆筒的坡道侧模板加三道斜撑，在根部加两道水平顶撑，纵向、竖向间距1200mm，水平顶撑中间与斜撑用扣件连接。
1.2.3墙面平整度控制要保证墙面的平整度，必须保证墙截面尺寸、垂直度和模板接缝质量。
在圆弧墙钢筋上设置顶模棍，间距1200mm梅花布置，其根部须在模板安装前加焊Φ14钢筋限位，以确保墙位置和截面尺寸正确。
汽车坡道施工方案
1、工程概况本工程为楼，工程位于建筑高度99.75m，地下防水等级二级。
本工程±0.000相当于绝对标高6.050米，室内外高差1.2m。
2、施工任务根据工程图纸设计，地下车库坡道施工具体包括土方开发及回填、钢筋、混凝土、墙体砌筑、墙面抹灰、地面等分项工程。
3、施工顺序定位放线→土方开挖→素土回填→地基加固→浇筑底板垫层→底板侧模安装→底板钢筋绑扎→底板混凝土浇筑→坡道底板面层施工→坡道外侧土方回填3.1土方开挖3.1.1准备工作1)汽车坡道室外部位土方开挖前应查明地下的管线等设施（现场有电缆沟），做好保护措施，地面上的障碍物清除和处理完毕。
2)土方开挖前，应完成坡道的定位控制线（桩）、标准水平桩及开挖灰线尺寸工作，经过复核合格，并办完验收手续。
坡道四周做好排水措施，防止雨水流入地下室。
3.1.2开挖流程确定开挖的深度和放坡坡度→分层开挖→修边和清底3.1.3工艺要求1）因坡道施工时间较短、开挖深度较浅，故采用临时放坡，坡度为1:0.5。
开挖时根据坡道的坡度由深至浅向外开挖。
2) 在开挖过程中，应随时检查边坡的状态，以防坍陷。
3) 修帮和清底，至基础底设计标高5cm处停止开挖，抄出坡道标高线，钉上小木橛，然后用人工清除浮土。
3.1.4注意事项土方开挖时，应防止邻近建筑物，道路、管线等发生下沉和变形。
必要时应与设计单位或建设单位协商，采取防护措施，以防损坏管线，造成严重事故。
根据相关资料，室外地下部位有一横穿坡道的电缆，在土方开挖距电缆沟位置1米位置停止开挖，采用人工进行开挖，以保护电缆不被破坏。
3.2素土回填3.2.1汽车坡道室内部位采用素土回填，回填土前应先检验回填土的质量，素土内应无杂物，粒径、含水量应符合规定要求。
3.2.2素土回填时，应分层铺摊，每层铺土厚度为200～250mm，每层铺摊后，随之耙平，采用蛙式打夯机进行夯实，回填上每层至少夯打三遍。
打夯应一夯压半夯，夯夯相接，行行相连，纵横交叉。
汽车坡道施工方案定稿
汽车坡道施工方案定稿
随着城市发展和人口增加，汽车成为日常出行的必需品。
为了方便车辆进出和
停放，汽车坡道的施工显得尤为重要。
本文将介绍一种汽车坡道施工方案，旨在提高坡道的可靠性和耐久性。
施工前准备
在进行汽车坡道施工前，需要进行一系列的准备工作。
首先，需要清理坡道施
工区域，确保地面平整且无杂物。
其次，测量坡度和长度，根据需要调整施工方案。
最后，准备好所需的建筑材料和施工工具。
施工步骤
1.打桩定位：根据设计方案，在坡道两端打桩定位，确定施工范围。
2.挖掘基础：利用挖掘机等设备，按照设计要求挖掘坡道基础，确保
深度和宽度符合要求。
3.铺设防水层：在基础挖掘完成后，铺设防水层，以防止地下水渗透
导致坡道损坏。
4.浇筑混凝土：在防水层完成后，开始浇筑混凝土，确保坡道坚固和
耐久。
5.整平表面：等待混凝土凝固后，利用机械设备对坡道表面进行整平
处理，消除凹凸不平。
6.涂装标线：最后，在坡道表面绘制标线，标示停车位和行车方向，
提高使用效率。
施工注意事项
•在施工过程中，要注意安全措施，确保施工人员和周围环境的安全。
•需要定期对坡道进行检查和维护，保持坡道的良好状态，延长使用寿命。
•根据实际情况，可以增加辅助设施，如防撞柱和防滑垫，提高坡道的安全性和舒适性。
结语
汽车坡道的施工是一项复杂而重要的工程，需要精心设计和施工。
本文介绍的
汽车坡道施工方案旨在为汽车使用者提供更加便捷和安全的停车环境。
希望这种施工方案能够得到广泛应用，并为城市交通出行提供更好的保障。
汽车坡道施工方案-定稿
汽车坡道施工方案-定稿一、前言汽车坡道是连接不同高度的道路之间的斜坡，是车辆爬坡或下坡的重要通道。
为了确保汽车安全通行，需要对汽车坡道进行合理施工。
本文将讨论汽车坡道的施工方案。
二、施工前准备在进行汽车坡道施工前，首先需要进行充分的准备工作。
包括对施工场地的勘察、设计施工方案、采购必要材料和设备等。
此外，还需要对施工人员进行培训，确保他们具备必要的施工技能。
三、施工方案1. 施工材料在汽车坡道施工中，常用的材料包括水泥、碎石、沥青等。
这些材料需要按照设计要求进行搅拌、浇筑，以确保汽车坡道的稳定性和耐久性。
2. 施工工艺汽车坡道的施工主要分为几个步骤：地基处理、材料浇筑、表面处理等。
在施工过程中，需要确保施工质量，遵守相关规范和标准，以保证汽车坡道的安全性和舒适性。
3. 建设周期汽车坡道的施工周期会受到多种因素的影响，如施工规模、季节条件等。
一般来说，较大规模的汽车坡道施工可能需要较长的时间，而小规模的施工则会相对较短。
四、施工质量控制在汽车坡道的施工过程中，质量控制至关重要。
施工过程中需要不断检查和调整，确保汽车坡道符合设计要求和标准。
同时，还需要进行验收，以确保汽车坡道的安全性和稳定性。
五、施工后维护汽车坡道施工完成后，还需要进行定期的维护工作，以保持汽车坡道的良好状态。
维护工作包括修补裂缝、清理杂物、防止水渗透等。
只有做好维护工作，才能延长汽车坡道的使用寿命。
结语汽车坡道施工是一项复杂的工程，需要严谨的施工方案和质量控制。
本文列举了汽车坡道施工的准备工作、施工方案、质量控制和维护等方面，希望对相关人员在进行汽车坡道施工时有所帮助。
汽车坡道模板施工方案
汽车坡道模板工程施工方案编制人：审批人:2016年5月目录1. 编制依据 (1)2。
坡道设计简介 (2)3、施工工艺 (2)3。
1剪力墙模板 (2)3。
2梁模板 (4)3。
3楼板模板 (4)4、模板拆除 (5)5、安全措施 (6)10、模板支撑体系计算 (7)10。
1梁450mm×1400mm模板支撑体系计算 (7)10.2板厚300mm模板支撑体系计算 (7)1. 编制依据1。
1施工组织设计等。
1.3国家、地方规程、规范一览表2。
坡道设计简介3、施工工艺3.1剪力墙模板3.1.1剪力墙模板体系设计(1)模板体系：墙体采用胶合板，板厚12mm;次龙骨采用50＊100mm方木，主龙骨采用φ48*3。
5钢管；穿墙止水螺栓用φ14，螺杆长度为墙厚加450mm。
(2)外墙混凝土墙体,穿墙螺杆为止水螺杆，中间满焊钢板止水片，墙体砼浇筑后埋入砼内起止水作用，止水螺杆外侧靠外模处用φ25×20mm橡胶垫在砼内,拆模后剔除螺杆割除后，凹坑内用1：2水泥砂浆嵌填密实，再做防水。
螺杆水平间距为500mm，竖向间为500mm。
最下一道螺杆距地均为200mm.(3)墙模板竖向主龙骨用双根φ48*3.5普通脚手架钢管，间距同螺杆水平向间距；水平次龙骨平直段采用50×100mm木龙骨，间距250mm，水平次龙骨弧形段段采用两根直径18mm钢筋，间距250mm。
(4)剪力墙采用胶合板，墙体下半部(墙体高度的1/2）的对拉螺栓均采用双螺母。
模板底部贴海绵条防漏浆。
墙模板设计简图3.1.2剪力墙模板施工工艺：弹线→安一侧模板→安另一侧模板→调整固定→办预检.(1)模板安装前应弹出模板就位线，支模前应将杂物清理干净，模板下口粘贴泡沫条，预防模板穿墙螺栓高低错位及下口跑浆。
（2）模板安装前把板面清理干净，刷好水性脱模剂，并应涂刷均匀，不得漏刷。
安装墙模板前，检查墙体中心线、边线和模板安装线是否准确,无误后方可安装墙模板.模板之间的连接处、墙体的转角处，墙柱交接、接茬处必须严密牢固可靠，防止出现砼表面错台和漏浆、烂根现象。
汽车坡道提升改造工程施工方案
随着城市化进程的加快，城市道路交通拥堵问题日益突出，为缓解交通压力，提高道路通行效率，本方案针对某路段汽车坡道进行提升改造工程。
二、工程概况1. 项目名称：XX路段汽车坡道提升改造工程2. 工程地点：XX市XX路段3. 工程规模：改造汽车坡道长度为XX米，宽度为XX米4. 工程内容：包括路面改造、排水设施改造、交通设施改造、绿化景观改造等5. 工期：XX天6. 质量要求：符合国家相关质量标准三、施工方案1. 施工准备（1）成立项目组织机构，明确各岗位职责；（2）编制详细的施工组织设计，包括施工进度计划、施工方案、质量控制措施、安全措施等；（3）对施工人员进行技术培训，确保施工人员掌握相关施工技能；（4）组织材料、设备进场，确保施工所需物资齐全。
2. 施工工艺（1）路面改造1）拆除原有沥青路面；2）铺设新沥青路面，采用SMA沥青混凝土；3）对路面进行压实施工，确保路面平整度。
（2）排水设施改造1）拆除原有排水设施；2）根据实际情况，重新设计排水管道，确保排水畅通；3）铺设排水管道，做好接口处理。
（3）交通设施改造1）拆除原有交通设施；2）根据实际情况，重新设计交通设施，包括交通标志、标线、护栏等；3）安装新交通设施，确保交通安全。
（4）绿化景观改造1）拆除原有绿化景观；2）根据实际情况，重新设计绿化景观，包括种植乔木、灌木、地被等；3）进行绿化景观施工，提升道路景观效果。
3. 施工进度安排（1）第一阶段：施工准备阶段，预计用时5天；（2）第二阶段：路面改造阶段，预计用时10天；（3）第三阶段：排水设施、交通设施、绿化景观改造阶段，预计用时15天；（4）第四阶段：竣工验收阶段，预计用时5天。
4. 质量控制措施（1）严格控制原材料质量，确保施工质量；（2）加强施工过程管理，严格执行施工工艺；（3）定期对施工质量进行检查，发现问题及时整改；（4）对施工人员进行质量意识培训，提高施工质量。
5. 安全措施（1）加强施工现场安全管理，严格执行安全操作规程；（2）对施工人员进行安全培训，提高安全意识；（3）做好施工现场的消防、防尘、防噪等工作；（4）设置安全警示标志，确保施工安全。
汽车坡道模板施工方案
汽车坡道模板施工方案在建筑施工中，汽车坡道模板的施工是一个重要的环节，它直接影响到汽车坡道的质量和使用寿命。
本文将介绍汽车坡道模板的施工方案。
1. 施工准备工作在进行汽车坡道模板施工之前，需要做好以下准备工作： - 确定坡道的设计方案和尺寸，包括坡度和长度等参数。
- 准备好所需的材料和工具，如木板、水泥、模板支撑等。
- 清理施工现场，确保施工区域平整干净。
2. 模板安装模板的安装是汽车坡道施工中的关键环节。
具体步骤如下： 1. 测量坡道长度和坡度，根据设计方案切割合适尺寸的木板。
2. 将木板固定在施工现场，确保木板之间的连接紧密，不留缝隙。
3. 根据需要安装模板支撑，确保模板牢固稳定。
4.检查模板安装质量，确保符合设计要求。
3. 混凝土浇筑模板安装完成后，即可进行混凝土的浇筑工作。
具体步骤如下： 1. 预先准备好混凝土材料，确保混凝土配比准确。
2. 将混凝土倒入模板内，在整个坡道表面均匀铺平。
3. 使用振动器振实混凝土，排除气泡和空隙。
4. 在混凝土初凝前，用抹光工具对混凝土表面进行抹光处理，使其平整光滑。
4. 完工验收完成混凝土浇筑后，需要进行施工的终验收工作： 1. 混凝土凝固后，进行坡道表面的清理和收口处理。
2. 检查坡道表面是否平整、无裂缝、无拱起等质量缺陷。
3. 进行坡道的质量验收，确保符合设计要求和施工标准。
结语汽车坡道模板的施工是一项复杂的工作，在施工过程中需要严格按照设计要求和施工标准进行操作。
只有做好了施工准备工作，正确安装模板并进行质量浇筑，坡道才能保证质量和安全性。
希望本文的介绍对汽车坡道模板施工有所帮助。
汽车坡道幕墙施工方案
汽车坡道幕墙施工方案1. 引言汽车坡道幕墙是指通过钢结构和玻璃幕墙等材料搭建的建筑结构，用于连接地面和停车楼的斜坡部分。
本文旨在介绍汽车坡道幕墙的施工方案，包括施工流程、材料选择和施工安全等方面的内容。
2. 施工流程汽车坡道幕墙的施工流程主要包括以下几个步骤：2.1 设计和方案确认在施工前，需要根据施工现场情况进行设计，并确认施工方案。
设计包括幕墙的结构设计和材料选取，同时需要考虑施工过程中的安全性和可操作性。
2.2 准备工作准备工作主要包括施工场地的清理和准备，确保施工现场整洁有序，同时准备所需材料和施工工具。
首先，需要进行钢结构的安装。
这包括将预制的钢结构构件运至施工现场，按照设计要求进行组装和安装。
钢结构的安装应该确保稳固可靠，并符合相关的安全标准。
2.4 玻璃安装在钢结构安装完成后，需要进行玻璃的安装。
玻璃的安装应按照设计要求进行，确保玻璃的稳固和密封性。
在安装过程中，需要注意操作方法，避免造成玻璃的损坏。
2.5 完善施工细节最后，需要对施工过程中的细节进行完善。
包括对连接处进行密封处理，检查施工质量，确保幕墙的整体安装质量。
3. 材料选择汽车坡道幕墙的材料选择是关键的一步，需要综合考虑以下因素：钢结构一般选用高强度钢材，如Q345B等，具有良好的承载能力和耐久性。
3.2 玻璃材料玻璃是幕墙的关键材料之一，其选择应考虑以下因素：透光性、耐候性、安全性和隔音性等。
3.3 密封材料幕墙的连接处应使用密封材料，以确保幕墙的气密性和水密性。
常用的密封材料有硅酮胶和聚硫密封胶等。
4. 施工安全在进行汽车坡道幕墙施工时，安全问题必须得到高度重视。
以下是施工安全的几个方面：4.1 施工现场安全施工现场的安全应是施工的第一要务。
必须确保施工现场的整洁有序，避免施工材料和工具堆放混乱，防止发生意外事故。
4.2 工人安全施工过程中，工人需要佩戴安全帽、安全鞋等防护装备，严禁在工作高度无防护措施的情况下悬空作业。
汽车坡道施工方案
〖沈阳河畔新城六期〗汽车坡道施工方案目录1、工程概况 (2)2、编制依据 (3)3、脚手架搭设要求及措施 (3)3.1脚手架搭设概况 (3)3.2立杆 (3)3.3横杆 (4)3.4剪刀撑 (4)4、脚手架搭设及拆除工艺 (4)4.1搭设施工工艺 (4)4.2拆除施工工艺 (5)五、质量保证 (5)5.1构件允许偏差 (5)5.2脚手架使用注意事项 (7)六、安全文明施工要求 (7)6.1脚手架使用注意事项 (7)6.2脚手架使用安全 (8)1 中国建筑一局（集团）有限公司1、工程概况沈阳河畔新城六期工程位于沈阳市浑南新区朗云街1－88号，浑河南堤南侧。
工程总建筑面积为131540.98平方米，其中住宅建筑面积为96402.77平方米，用地面积约为22500平方米。
本工程地上主要由A、B、C三座主体构成，各28层，总高度87.9米；地下二层，基底标高为-11.25米。
结构形式为：现浇钢筋混凝土部分框支剪力墙结构体系，裙房为框架结构体系。
本工程地下室结构中，3/34-3/35轴~1-A/L轴存在一个汽车坡道。
为确保现场脚手架搭设及施工安全，特编制本方案以指导现场施工，现场施工时应严格按照本方案执行，如有问题及时与技术部沟通。
本方案仅对坡道口处满堂脚手架部分，坡道模板、钢筋和混凝土施工参见《模板施工方案》、《钢筋施工方案》及《混凝土施工方案》。
2、编制依据2.1沈阳河畔新城六期设计图纸及相关设计变更2.2 沈阳河畔新城六期施工组织设计2.3 《建筑施工高空作业安全技术规程》（JGJ80-91）2.4 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）（2002版）2.5 《建筑施工安全检查标准》（JGJ59-99）2.6 《建筑施工手册》（第四版）3、脚手架搭设要求及措施3.1 脚手架搭设概况为配合坡道施工，拟在汽车坡道口区域搭设满堂脚手架，脚手架立杆横距1200mm，纵距1200mm，步距1500mm。
汽车坡道专项施工方案
汽车坡道专项施工方案一、前言随着城市发展和交通需求的增加，汽车坡道的建设和维护变得越来越重要。
本文将针对汽车坡道的专项施工方案进行详细探讨，包括施工前的准备工作、施工过程中的注意事项以及施工后的验收和维护等内容。
通过科学合理的施工方案，提高汽车坡道的使用安全性和舒适性，为市民提供更好的交通环境。
二、施工前的准备工作1.勘测和设计在施工前，首先需要对汽车坡道的位置进行勘测，确定施工的具体范围和要求。
根据勘测结果进行设计，确保汽车坡道的长、宽、坡度等参数符合相关标准。
2.清理和准备材料清理施工区域，确保施工区域干净整洁。
准备好所需的建材和工具，如水泥、砖石、沙子、水泥搅拌机等。
三、施工过程中的注意事项1.基础处理在进行汽车坡道的施工之前，必须进行地面基础的处理，确保地基平整、坚固。
在基础处理时，要确保基础层的材料够厚实，以承受汽车的重压。
2.施工工艺在进行汽车坡道的铺设时，应根据设计要求进行逐步进行，保证坡道的平整、水泥的浇筑均匀，并使用专业工具进行打磨。
3.安全措施在施工过程中，要严格遵守相关安全规范，确保施工人员的人身安全。
同时，在施工现场设置必要的警示标识，以提醒过往行人和车辆注意安全。
四、施工后的验收和维护1.验收施工完成后，需要对汽车坡道进行验收，检查坡道的平整度、坡度、连接部位是否牢固等。
确保施工质量符合要求。
2.维护随着使用时间的增加，汽车坡道会出现磨损和裂缝等问题。
定期对汽车坡道进行维护，如补漆、填缝等，以保持坡道的良好状态。
五、结语汽车坡道作为城市交通的重要组成部分，其施工质量直接关系到市民的出行安全和舒适。
科学合理的施工方案不仅可提高汽车坡道的使用寿命，还能减少施工过程中的安全隐患。
希望本文的施工方案能为相关从业人员提供参考，推动汽车坡道建设质量的提升。
