CAD第章图形特性与图层管理
CAD学习教程第1章
第1章 AutoCAD 2004简介AutoCAD 2004中文版是AutoDesk 公司发行的AutoCAD 的最新版本。
为了保持软件的兼容性，AutoDesk 公司不仅保留了以前版本的诸多优点，如操作方便、绘图快捷等，同时在易用性和提高工作效率方面增加了许多新的功能和特性。
本章主要介绍了总体概况以及如何管理图形文件、图形显示控制方面的知识。
1.1 总体介绍1.1.1 运行环境从AutoCAD R14开始，AutoDesk 公司对软件每升级一次，对硬件的要求也随之升高。
1. 硬件要求CPU ：PIII500（最低），推荐PIII800以上；RAM ：128MB （最低），推荐256MB 以上；显卡：1024×768真彩；显示器：1024×768真彩的VGA ；硬盘：300MB 的空余空间，至少64MB 的交换空间。
此外，还应有定点设备（如鼠标器或数字化仪）、光驱（用于安装AutoCAD 2004中文版）、打印机或绘图仪（用于图形的输出）、调制解调器（或其他设备，用于连接互1、 图形文件管理2、图形显示控制方法灵活运用各种图形显示控制方法讲授2学时联网，非必需设备）等。
2. 软件要求AutoCAD 2004中文版运行于NT架构的Windows操作系统，如Windows 2000 系列，Windows NT &SP6，Windows XP系列等。
如果要使用互联网，应具备相应的网络环境。
AutoCAD 2004中文版的安装，要求操作系统使用Microsoft Internet Explorer 6.0的浏览器。
其中Windows XP 是内嵌的，Windows 2000默认的是5.0，可以免费升级到6.0。
提示、注意、技巧：此要求不需要很高的水平，有一定的了解即可。
1．1．2 安装AutoCAD 2004中文版的安装较为简单，按照软件的提示操作即可。
因为有很多这方面的介绍，本书将略过这方面的介绍。
CAD规划和管理图层PPT学习教案
第19页/共20页
第14页/共20页
使用“新组过滤器”过 滤图层
在AutoCAD 2007中，还可以通过“新组过滤器 ”过滤 图层。 可在“ 图层特 性管理 器”对 话框中 单击“ 新组过 滤器” 按钮， 并在对 话框左 侧过滤 器树列 表中添 加一个 “组过 滤器 1”(也可以根据需要命名组过滤器)。 在过滤 器树中 单击“ 所有使 用的图 层”节 点或其 他过滤 器，显 示对应 的图层 信息， 然后将 需要分 组过滤 的图层 拖动到 创建的 “组过 滤器 1”上即可 。
第10页/共20页
5.2.6 管理图层
在AutoCAD中，使用“图层特性管理器 ”对话 框不仅 可以创 建图层 ，设置 图层的 颜色、 线型和 线宽， 还可以 对图层 进行更 多的设 置与管 理，如 图层的 切换、 重命名 、删除 及图层 的显示 控制等 。 设置图层特性 切换当前层 使用“图层过滤器特性”对话框过 滤图层 使用“新组过滤器”过滤图层 保存与恢复图层状态 转换图层 改变对象所在图层 使用图层工具管理图层
第6页/共20页
设置图层线型
在绘制图形时要使用线型来区分图形元 素，这 就需要 对线型 进行设 置。默 认情况 下，图 层的线 型为Continuous 。要改 变线型 ，可在 图层列 表中单 击“线 型”列 的Continuous ，打开 “选择 线型” 对话框 ，在“ 已加载 的线型 ”列表 框中选 择一种 线型， 然后单 击“确 定”按 钮。
标准颜色 灰度颜色
第5页/共20页
AutoCAD 第4讲 图层、图块和对象特性
第4讲 图层、图块和对象特性
4.1 图层 4.2 图块 4.3 对象特性 4.4 动态块 4.5 查询
4.1 图层
4.1.1 认识图层
1、何为图层？？ 何为图层？？ 图层就像是透明而重叠的描图纸， 图层就像是透明而重叠的描图纸，可以在其上绘制不同 的对象 用户通过分图层，对图形对象、文字、标注等进行归类， 用户通过分图层，对图形对象、文字、标注等进行归类， 从而控制对象的显示和编辑，提高绘图效率。 从而控制对象的显示和编辑，提高绘图效率。
4.2.3 创建带属性的块 创建带属性的块Attdef
在一般情况下，定义的块只包含有图形信息， 在一般情况下，定义的块只包含有图形信息，而有些情况 下需要定义块的非图形信息， 下需要定义块的非图形信息，这一类信息可以显示在图形 也可以不显示，但在需要的时候可以提取出来， 中，也可以不显示，但在需要的时候可以提取出来，还可 以对需要的信息进行统计分析. 以对需要的信息进行统计分析. 块的属性便可以定义这一类的非图形信息。 块的属性便可以定义这一类的非图形信息。
2、图层的特性
（1）系统对图层数量没有任何限制，对每一图层上的 系统对图层数量没有任何限制， 图形数量也没有任何限制。 图形数量也没有任何限制。 （2）新建一幅图时，CAD自动生成“0”图层，不能删除， 自动生成“ 图层，不能删除， 新建一幅图时，CAD自动生成 该层名不能被修改。 该层名不能被修改。 （3）一个图层只能默认设置一种线型、一种颜色，但 一个图层只能默认设置一种线型、一种颜色， 默认设置一种线型 一个图层下的不同实体可以使用不同的线型、颜色。 一个图层下的不同实体可以使用不同的线型、颜色。 （4）用户只能在“当前图层”绘图，可改变当前图层。 用户只能在“当前图层”绘图，可改变当前图层。 （5）用户可以对各图层进行打开、关闭、冻结、解冻、 用户可以对各图层进行打开、关闭、冻结、解冻、 加锁、解锁等操作。 加锁、解锁等操作。
AutoCAD2018
“特性”工具栏
1.修改颜色
选中要修改的对象后，单击工具栏
，后面的黑三角符号，在颜色选
项窗口中选择所需的颜色，此时对象仍以高亮显示，单击Esc键即可。
AutoCAD 2018 实用教程
2.修改线型
选中要修改的对象后，单击工具栏
“选择线型”对话框
AutoCAD 2018 实用教程
若需要其他线型，必须对线型进行加载，将所需的线型添加到列 表框中。单击对话框中的“加载（L）…”按钮，打开“加载或重载 线型”对话框，
“加载或重载线型”对话框
AutoCAD 2018 实用教程
4.线宽设置
在图层特性管理器对话框的图层列表中单击“线宽”列的“默 认”，打开“线宽”（Lineweight）对话框，选择所需的线宽，然 后单击“确定”按钮即可。
单击“图层特性管理器”对话框中的 （新建特性过滤器(P)（Alt+P））按钮，打开 “图层过滤器特性”对话框过滤图层，来命名图层过滤器。
“图层过滤器特性”对话框
AutoCAD 2018 实用教程
（2）使用新建组过滤器 (New Group Filter)过滤图层 单击“图层特性管理器”对话框中的 （新建组过滤器（G）(Alt+G)）按钮，就
剖面线层
轮廓线层
中心线层
图样
AutoCAD 2018 实用教程
4.2 图层设置与管理
“图层特性管理器”(Layer Properties Manager)对话框
命令输入方式 命令行：LAYER 菜单栏：格式→图层 工具栏：图层→ 命令别名：LA
AutoCAD 2018 实用教程
CAD入门学习-图层特性管理器
14.0图层特性管理器la→0图层是背景图层-鼠标点选图层-F2便可进行修改，不同图层选用不同颜色线型。
（1）图层建立方法LA→图层特性管理器LA-细实线与波浪线粗细一样，可以视为同一类线型。
为此需要建立5个图层-0图层不可删除细实线为绿色、虚线为黄色ISO dash线型、点划线为红色ISO long-dash-dot、双点划线为紫色（洋红）phantom(5x)（2）利用模板保留图层将图层制作好-文件另存为CAD图形模板，输入图版名称。
→或保存，选择文件类型为CAD图形模板（*.dwt）-输入名称机械模板-保存-测量单位为公制-确认。
一般是无样板打开-制作模板后，选择机械模板打开。
（3）利用图层状态管理器保留图层保留图层-新建、命名、确认、输出保存为机械图层.las →新建图层-无样板打开-LA图层管理器-输入图层状态.las-确定、恢复状态-之前设置的图层出现。
（4）开关冻结锁图层开关冻结锁图层→灯泡代表开关图层-若灯泡暗了但是移动了其他图层，若恢复灯泡，该图层不移动，使用时需要注意。
→太阳变雪花为冻结图层-当前图层无法冻结→锁定了后，图层变暗，也可继续绘制但是无法删除。
（5）特性匹配MA一般情况下使用LTS会使得该类型的线均发生变化，但过于繁琐，为此可以针对地进行修改。
使用MA空格-先点击目标对象，再点击源对象，此时源对象会与目标对象颜色、密度保持一致，但长度不变。
（6）图层隔离（可以使需要查看的某个或多个图层专门显示、方便编辑）→格式-图层工具-图层隔离（7）图层顺序（图层本身没上下的区别，但是后画出的会在上面）→可对绘制后的图像绘图次序进行设置，（前置、后置、置于对象之上（选中对象点击置于对象之上后，选择参照对象即可）与置于对象之下空格）。

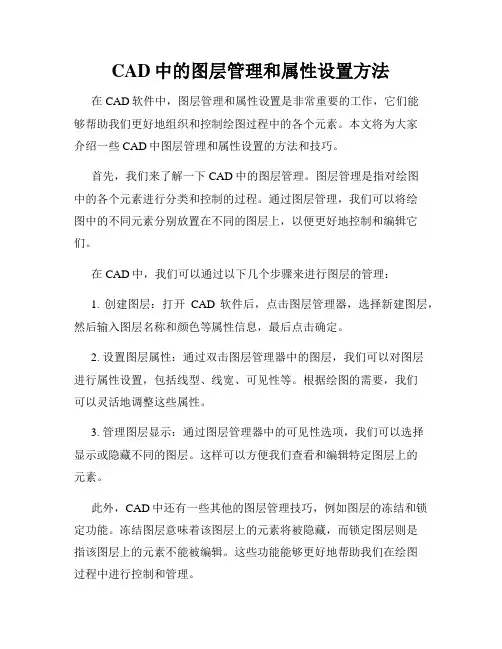

CAD中的图层管理和属性设置方法
CAD中的图层管理和属性设置方法在CAD软件中，图层管理和属性设置是非常重要的工作，它们能够帮助我们更好地组织和控制绘图过程中的各个元素。
本文将为大家介绍一些CAD中图层管理和属性设置的方法和技巧。
首先，我们来了解一下CAD中的图层管理。
图层管理是指对绘图中的各个元素进行分类和控制的过程。
通过图层管理，我们可以将绘图中的不同元素分别放置在不同的图层上，以便更好地控制和编辑它们。
在CAD中，我们可以通过以下几个步骤来进行图层的管理：1. 创建图层：打开CAD软件后，点击图层管理器，选择新建图层，然后输入图层名称和颜色等属性信息，最后点击确定。
2. 设置图层属性：通过双击图层管理器中的图层，我们可以对图层进行属性设置，包括线型、线宽、可见性等。
根据绘图的需要，我们可以灵活地调整这些属性。
3. 管理图层显示：通过图层管理器中的可见性选项，我们可以选择显示或隐藏不同的图层。
这样可以方便我们查看和编辑特定图层上的元素。
此外，CAD中还有一些其他的图层管理技巧，例如图层的冻结和锁定功能。
冻结图层意味着该图层上的元素将被隐藏，而锁定图层则是指该图层上的元素不能被编辑。
这些功能能够更好地帮助我们在绘图过程中进行控制和管理。
接下来，我们来了解一下CAD中的属性设置方法。
属性设置是指对绘图中的元素进行属性赋值的过程，包括颜色、线型、线宽等。
在CAD中，我们可以通过以下几个步骤来进行属性设置：1. 选择对象：首先，我们需要选择要设置属性的对象。
可以通过鼠标单击或框选的方式来选择。
2. 打开属性编辑器：在CAD界面上方的属性编辑器中，我们可以看到对象的属性列表。
3. 设置属性值：通过属性编辑器，我们可以设置对象的各种属性值，例如颜色、线型、线宽等。
可以通过下拉菜单或手动输入数值来设置。
4. 应用属性：设置完属性值后，我们点击应用或确定按钮，即可将属性值应用到所选择的对象上。
值得注意的是，在进行属性设置时，我们可以使用属性赋值工具。
CAD绘图的图层管理与属性设置技巧
CAD绘图的图层管理与属性设置技巧近年来，计算机辅助设计（Computer-aided Design，简称CAD）在建筑、机械、电气、航空等领域的应用越来越广泛。
CAD绘图作为一种重要的绘图工具，对于绘图者而言，熟练掌握图层管理和属性设置技巧，不仅可以提高绘图效率，还能使绘图更加符合专业标准。
本文将就CAD绘图的图层管理和属性设置技巧进行探讨。
一、图层的概念及重要性在CAD绘图软件中，图层是指将绘图中的对象划分为不同的层次，以便在绘图过程中对这些对象进行分类、分组和控制的一种手段。
图层的设置可以使绘图更加清晰有序，便于修改和管理。
图层可以分为注释层、构造层、标注层、隐藏层等，每一种层都有特定的用途和重要性。
注释层用于注释和标注绘图，构造层用于绘制实体等构造物，标注层用于绘制尺寸和注释，隐藏层用于隐藏不需要显示的对象等等。
不同的图层可以设定不同的线型、线宽、颜色等属性，便于绘图者进行图形的管理和操作。
图层的设置不仅可以提高绘图效果，还可以方便绘图修改和更新。
绘图者可以根据需要选择需要显示的图层，将其他不相关的图层隐藏，从而减少混乱和干扰。
此外，图层的管理还可以使多人协作更加便捷，不同的绘图员可以分管不同的图层，提高工作效率和协作性。
二、图层的管理技巧1. 合理设置图层名在图层管理中，合理的图层命名是非常重要的。
图层名应该具有一定的语义，能够准确地表达图层的用途和内容。
例如，可以使用"建筑标注层"来表示用于标注建筑物的图层，使用"楼层平面层"来表示用于绘制楼层平面的图层。
合理设置图层名可以使图层管理更加清晰、有序，便于后期绘图修改和更新。
2. 绘图时使用不同图层在绘图过程中，将不同类型的对象划分到不同的图层中是一种常见的做法。
例如，我们可以将建筑物的平面、立面和剖面分别绘制在不同图层中，方便后续材料的展示和修改。
此外，还可以将注释和标注绘制在专门的注释层，从而便于注释的管理和修改。
CAD中图层管理与属性设置方法
CAD中图层管理与属性设置方法CAD（计算机辅助设计）软件是一种广泛应用于工程领域的设计工具，它为设计师提供了便利和高效的工作环境。
在CAD软件中，图层管理和属性设置是非常重要的功能，它可以帮助设计师更好地组织和管理设计元素，从而提高设计的准确性和效率。
首先，让我们来了解CAD中的图层管理。
图层可以理解为设计中的每个元素，例如线条、文本或图形等，都可以放置在不同的图层上。
通过分配不同的图层，我们可以更清楚地区分不同的设计元素，并随时对其进行编辑和修改。
在CAD软件中，我们可以通过以下几个步骤来进行图层管理。
首先，打开CAD软件，进入图层管理窗口。
通常，我们可以通过点击软件界面上的“图层管理器”按钮来打开该窗口。
在图层管理窗口中，我们可以看到当前文件中所有的图层列表。
接下来，我们可以通过添加、删除、重命名或复制图层的方式来对图层进行管理。
例如，如果我们想要添加一个新的图层，我们可以点击图层管理窗口中的“新建图层”按钮，并填写相关信息，如图层名称和颜色等。
如果我们想要删除或重命名一个图层，我们只需选中该图层，并点击相应的按钮进行操作。
除了上述基本的图层管理功能外，CAD软件还提供了一些高级的图层属性设置选项。
例如，我们可以设置图层的透明度、线条类型、线条宽度等。
通过调整这些属性，我们可以更好地控制设计元素的外观和表现形式，从而满足不同的设计需求。
另外，在CAD软件中，属性设置也是一个重要的功能。
属性可以理解为图层上的特性或参数，例如线条的颜色、线型、线宽等。
通过正确设置属性，我们可以确保设计元素的一致性，并提供更多的设计选择。
在CAD软件中，我们可以通过几个步骤来进行属性设置。
首先，选择需要设置属性的图层或设计元素。
然后，点击软件界面上的“属性设置”按钮，进入属性设置窗口。
在属性设置窗口中，我们可以看到当前选择的图层或设计元素的所有属性选项。
接下来，我们可以根据设计需求，对属性进行相应的设置。
例如，如果我们想要修改线条的颜色，我们可以选择相应的颜色，并将其应用到当前选择的图层或设计元素中。
CAD制图基本知识PPT课件
精度决定了测量和标注的精确程度。 精度越高，测量和标注的结果越准确 ，但也会增加计算负担。
线条与颜色
线条
在CAD制图中，线条是最基本的元素之一。我们可以使用各种线条类型和线宽来表示 不同的对象和边界。
颜色
通过设置线条和填充的颜色，我们可以使图纸更加清晰易读。在CAD中，我们可以使 用各种颜色模式，包括真彩色和灰度模式。
CAD软件将与AR和VR技术结合，实现更加沉浸式的设计体验。
智能制造
随着工业4.0的推进，CAD软件将更加紧密地与智能制造系统集成。
定制化设计
随着消费者需求的个性化，CAD软件将更加注重用户定制化设计的需 求。
THANKS FOR WATCHING
感谢您的观看
04 CAD图层与特性管理
图层的概念与作用
图层是CAD软件中用于组织和管理 图形对象的工具，它将不同类型的对 象分配到不同的图层上，方便用户对 图形进行编辑和管理。
图层的主要作用包括：提高绘图效率 、方便图形编辑、实现图形的层次化 管理、便于图形输出和打印等。
图层的创建与编辑
在CAD软件中，可以通过菜单或工具栏创建新的图层，并为其命名、设置 颜色、线型和线宽等属性。
CAD制图基本知识PPT课件
contents
目录
• CAD制图概述 • CAD制图基础知识 • CAD绘图工具介绍 • CAD图层与特性管理 • CAD绘图技巧与实例 • CAD制图规范与标准 • CAD制图软件推荐与展望
01 CAD制图概述
CAD制图的定义
总结词
CAD（计算机辅助设计）制图是指利用计算机软件进行二维或三维图形设计的过程。
详细描述
CAD制图是一种利用计算机软件进行设计的方法，它能够实现快速、精确的绘图和模型创建，广泛应用于建筑、 机械、电子、航空航天等领域。通过CAD软件，设计师可以更加高效地进行设计、修改和优化，提高设计质量和 效率。
cad每章习题答案与提示
答：可以使用“定距等分”命令实现，靠近端点（终点）的最后一段可能与指定长度不符。
（5）可以控制点的显示样式和大小吗？
答：可以，选择下拉菜单中【格式】|【点样式】命令。
（6）怎样绘制已知圆的内接正多边形？
提示：在执行多边形命令时，提示指定圆心时捕捉到已知圆的圆心，选择“内接于圆（I）”选项，提示指定圆的半径的时候捕捉到圆周上的点即可。
（1）根据起点、端点、半径如何绘制大半个圆弧？
提示：可以找到某些对象上的特征点作为起点和端点（终点），然后输入已知的半径。
（2）绘图时坐标输入最快捷的方式是哪种？
答：直接距离输入。
（3）绘制与三个对象相切的圆，如何激活命令？可以通过键盘输入实现吗？
答：可以通过下拉菜单中【绘图】|【圆】|【相切、相切、相切】命令来实现，或者通过CIRCLE命令中的“三点（3P）”选项来实现，选择点的时候通过键盘或自动捕捉的方式捕捉到切点即可。
（7）哪种坐标输入法需要用@符号？
答：输入相对坐标的时候。
（8）绘制直线时，直接距离输入配合AutoCAD的什么功能使用更方便？
答：正交或极轴。
（9）使用动态输入必须依靠命令行吗？
答：可以不需要命令行。
（10）使用什么按键可以在动态输入的提示框之间切换？
答：Tab键。
第3章创建和编辑二维图形对象（一）
答：黄色、Contunious。
（13）可以“保存、恢复和管理命名图层状态”的工具是什么？
答：图层状态管理器。
（14）如何改变线型比例？
答：在【线型管理器】中单击【显示细节】按钮，在【详细信息】选项区域中修改【全局比例因子】文本框和【当前对象缩放比例】文本框。
CAD教程 图层管理与图形索引
CAD教程：图层管理与图形索引图层管理是CAD设计中非常重要的一部分，它能帮助我们更好地组织和管理绘图中的各个元素。
在这篇教程中，将介绍如何使用AutoCAD软件中的图层管理工具以及图形索引的应用技巧。
首先，我们来了解一下图层管理的基本概念。
在CAD软件中，图层就像是绘图中的透明膜，每个图层上可以绘制不同的元素，比如线条、文字、尺寸等等。
通过将不同的元素绘制在不同的图层上，我们可以轻松地隐藏或显示某些元素，使绘图更加清晰易读。
在AutoCAD中，打开图层管理器（Layer Manager）工具可以管理当前绘图中的所有图层。
可以通过输入"LAYER"命令来打开图层管理器对话框。
在图层管理器中，可以看到当前绘图中的所有图层列表。
通过勾选或取消勾选图层前面的方框，可以控制图层的显示或隐藏。
图层列表中的“ON”表示该图层处于显示状态；“OFF”表示该图层处于隐藏状态。
除了显示或隐藏图层外，我们还可以通过其他图层管理工具来进行更多操作。
比如，可以使用“FROZEN”命令将某些图层冻结，冻结的图层不会显示在绘图中，但仍然存在于绘图中，可以被其他命令选中和编辑。
冻结图层可以帮助提高绘图的速度和效率。
另外，图层的图形属性也可以进行修改。
可以通过双击某个图层，在弹出的对话框中修改图层的名称、颜色、线型等属性。
修改后的属性会应用于该图层上的所有元素。
除了基本的图层管理，AutoCAD还提供了图形索引功能，可以帮助我们更方便地在绘图中定位和编辑元素。
图形索引（Grip）是一个AutoCAD中非常实用的工具，它可以帮助我们快速选择和编辑绘图中的对象。
当选中一个对象时，会在对象的关键点上显示一些小手柄，通过拖动这些手柄可以改变对象的形状、位置和尺寸。
比如，当选中一条直线时，会在直线的起点和终点上显示手柄；当选中一个圆时，会在圆心和圆周上显示手柄。
通过拖动这些手柄，可以改变直线的长度、角度、位置，或者改变圆的半径、直径等。
CAD2017图形特性与图层管理
3.2.1 创建并设置图层
创建图层是在“图层特性管理器”对话框中进行的，在“图层特性管理 器”对话框中可以创建图层、设置图层的颜色、线型和线宽，以及其他的设 置与管理。打开“图层特性管理器”对话框的常用方法包括如下3种。 • 选择“格式→图层”命令。 • 单击“图层”面板中的“图层特性管理器”按钮 。 • 输入LAYER（简化命令LA）并按空格键。
9
3.1.5 控制线宽显示
在AutoCAD中，可以在图形中打开和关闭线宽，并在模型空间中以不同 于在图纸空间布局中的方式显示。左下图所示为关闭线宽的效果，右下图所 示为打开线宽的效果。
10
3.2 管理图层
图层是用于在图形中组织对象信息以及执行对象线型、颜色及其他属 性。一个图层就如一张透明的图纸，将各个图层上的面画重叠在一起即可成 为一个完整的图纸。在制图的过程中将不同属性的实体建立在不同的图层上 ，可以方便管理图形对象。
8
3.1.4 设置线型比例
线型是由实线、虚线、点和空格组成的重复图案，显示为直线或曲线。 对于某些特殊的线型，更改线型的比例，将产生不同的线型效果。例如，在 绘制建筑轴线时，通常使用虚线样式表示轴线，但是，在图形显示时，则往 往会将虚线显示为实线，这时就可以更改线型的比例，达到修改线型效果的 目的。
C. 含有图形的层
D. 重命名后的图层
23
3.4.3 操作题
1. 应用所学的图层知识，参照如左图所示的图层效果，创建其中的图层并 设置相应的图层属性。
2. 打开“底座”素材图形，执行“绘图→圆”命令，结合所学的图层、对 象捕捉，设置线型比例和显示线宽知识，完成底座府视图的绘制，其效 果和尺寸如右图所示。
15
3.2.5 控制图层状态
第四讲 图层管理
第四讲 图层管理
一、图层概念
图层是用户组织和管理图形的强有力工具。在中文版 图层是用户组织和管理图形的强有力工具。在中文版 AutoCAD 2008中，所有图形对象都具有图层、颜色、线 2008中，所有图形对象都具有图层、颜色、线 型和线宽这4 型和线宽这4个基本属性。用户可以使用不同的图层、不同 的颜色、不同的线型和线宽绘制不同的对象和元素，这样， 可以方便地控制对象的显示和编辑，从而提高绘制复杂图 形的效率和准确性。把具有相同属性的放在一层，各层画 完后重叠在一起构成一张完整的图纸。
中文版AutoCAD 2008实用培训教程 中文版AutoCAD 2008实用培训教程
过滤图层
当图形中包含大量图层时，利用“图层特性管理器”对话框中的“图层过 当图形中包含大量图层时，利用“图层特性管理器”对话框中的“图层过 滤器特性”对话框可以过滤图层。在AutoCAD 2008中，改进后的图层过滤功 滤器特性”对话框可以过滤图层。在AutoCAD 2008中，改进后的图层过滤功 能将8实用培训教程 中文版AutoCAD 2008实用培训教程
五、线宽设置
设置线宽 命令的输入： １）、Command：LINE weight (LW)↙ ２）、下拉菜单： FORMAT→LINE weight 注意：只有当线宽模式被打开后，实体设置的线宽才能在图形中显示出来。 注意 使用线宽特性可以创建粗细不一的线条。
改变对象所在图层改变对象所在图层在实际绘图中有时绘制完某一图形元素后发现在实际绘图中有时绘制完某一图形元素后发现该元素并没有绘制在预先设置的图层上这时可选中该图该元素并没有绘制在预先设置的图层上这时可选中该图形元素并在形元素并在图层图层工具栏的图层控制下拉列表框中选工具栏的图层控制下拉列表框中选择预设层名然后按择预设层名然后按escesc键即可
CAD中的图形管理和组织方法介绍
CAD中的图形管理和组织方法介绍在CAD（计算机辅助设计）软件中，图形管理和组织是非常重要的一环。
合理的图形管理和组织方法可以提高工作效率，减少错误和重复的工作。
本文将介绍一些常用的图形管理和组织方法，帮助使用CAD软件的人员更好地进行设计和制图工作。
1. 图层管理图层是CAD软件中最基本的组织单元之一，通过将图形放置在不同的图层上，可以实现对图形的分组和控制。
合理的图层管理可以方便对不同类型的元素进行控制和编辑。
例如，可以将文字放在一个图层上，将线条放在另一个图层上，这样可以方便地对它们进行不同的编辑和修改。
在使用CAD软件时，应根据实际需求建立适当的图层，并为其分配合适的名称和属性。
同时，应注意合理使用图层的显示和隐藏功能，以便在需要时快速切换显示不同的图层。
2. 块管理块是一组图形元素的集合，可以作为一个整体进行复制、插入和编辑。
在CAD软件中，使用块可以提高图形的复用性和可维护性。
例如，可以将常用的元素，如标志、符号和图标，制作成块，并在需要时快速插入到图形中。
合理的块管理可以大大减少重复的绘图工作。
在使用CAD软件时，应建立一个块库，并将常用的块保存在其中。
同时，应注意块的命名和属性设置，以方便后续的查找和使用。
3. 图纸布局图纸布局是指将CAD图形转化为实际纸张上的绘图。
在CAD软件中，可以创建多个图纸布局，每个布局对应一个实际的纸张。
通过图纸布局，可以控制纸张的大小、方向和比例，以及设置打印和输出的相关参数。
合理的图纸布局可以提高绘图的准确性和效率。
在使用CAD软件时，应根据实际需求创建适当的图纸布局，并设置好相关的参数。
同时，应注意使用视口功能，在同一个图纸布局中创建多个视口，以同时查看和编辑不同的图形。
4. 图形编辑图形编辑是CAD软件中最常用的功能之一。
合理的图形编辑方法可以帮助准确地修改和调整图形元素。
在使用CAD软件时，可以使用诸如移动、旋转、缩放和修剪等命令，对图形进行编辑。
Auto-cad-图层特性管理器-转
Auto cad 图层特性管理器我在学习中，所以和大家一起进步吧~在 AutoCAD 中，使用“ 图层特性管理器” 对话框不仅可以创建图层，设置图层的颜色、线型和线宽，还可以对图层进行更多的设置与管理，如图层的切换、重命名、删除及图层的显示控制等。
设置图层特性使用图层绘制图形时，新对象的各种特性将默认为随层，由当前图层的默认设置决定。
也可以单独设置对象的特性，新设置的特性将覆盖原来随层的特性。
在“ 图层特性管理器” 对话框中，每个图层都包含状态、名称、打开 / 关闭、冻结 / 解冻、锁定 / 解锁、线型、颜色、线宽和打印样式等特性。
切换当前层在“ 图层特性管理器” 对话框的图层列表中，选择某一图层后，单击“ 当前图层” 按钮，即可将该层设置为当前层。
在实际绘图时，为了便于操作，主要通过“ 图层” 工具栏和“ 对象特性” 工具栏来实现图层切换，这时只需选择要将其设置为当前层的图层名称即可。
此外，“ 图层” 工具栏和“ 对象特性” 工具栏中的主要选项与“ 图层特性管理器” 对话框中的内容相对应，因此也可以用来设置与管理图层特性。
使用“ 图层过滤器特性” 对话框过滤图层在AutoCAD中，图层过滤功能大大简化了在图层方面的操作。
图形中包含大量图层时，在“ 图层特性管理器” 对话框中单击“ 新特性过滤器” 按钮，可以使用打开的“ 图层过滤器特性” 对话框来命名图层过滤器。
使用“ 新组过滤器” 过滤图层在 AutoCAD 2007 中，还可以通过“ 新组过滤器” 过滤图层。
可在“ 图层特性管理器” 对话框中单击“ 新组过滤器” 按钮，并在对话框左侧过滤器树列表中添加一个“ 组过滤器 1 ” ( 也可以根据需要命名组过滤器 ) 。
在过滤器树中单击“ 所有使用的图层” 节点或其他过滤器，显示对应的图层信息，然后将需要分组过滤的图层拖动到创建的“ 组过滤器1 ” 上即可。
保存与恢复图层状态图层设置包括图层状态和图层特性。
CAD中图层管理和属性设置的方法
CAD中图层管理和属性设置的方法在CAD软件中，图层管理和属性设置是非常重要的功能，它们主要用于控制和管理绘图的显示效果和属性。
本文将为大家介绍CAD中图层管理和属性设置的方法，帮助大家更好地使用CAD软件。
首先，让我们来了解一下图层管理。
图层管理是指对绘图中的不同元素进行分类和管理，从而实现对不同元素的可见性和可编辑性的控制。
在CAD软件中，我们通过图层管理来控制线条、文字、块等元素的显示和隐藏，以及可以设置不同图层的颜色、线型等属性。
在CAD软件中，可以通过点击工具栏上的“图层管理器”来打开图层管理窗口。
在图层管理器中，可以看到当前绘图中已经存在的图层列表。
要创建新的图层，可以选择“新建图层”选项，并输入图层的名称、颜色、线型等属性。
创建图层后，可以选择启用或禁用该图层的显示，以及设置该图层的显示顺序。
通过对图层的启用和禁用，我们可以根据需要来显示或隐藏不同的图层。
另外，在图层管理器中还可以进行图层的修改和删除。
要修改图层的属性，可以选择要修改的图层，并在右侧的属性框中进行相应的调整。
要删除图层，可以选择要删除的图层，并点击“删除图层”按钮进行删除。
在进行图层管理的同时，还可以对图层进行分组。
通过分组，可以更好地管理和控制各个图层。
要创建图层组，可以选择“新建图层组”选项，并输入图层组的名称。
创建图层组后，可以将相关的图层拖动到图层组中，从而实现对图层的分组管理。
除了图层管理，CAD软件还提供了属性设置的功能。
属性设置用于对所绘制的元素进行属性的调整和控制。
通过属性设置，可以更改元素的颜色、线型、线宽等属性，以及可以设置填充、字体等属性。
要进行属性设置，可以选择要修改属性的元素，并在右侧的属性框中进行相应的调整。
在属性框中，可以选择要修改的属性，并选择相应的属性值进行调整。
另外，在进行属性设置时，还可以使用“匹配属性”功能。
匹配属性功能可以将一个元素的属性应用到其他元素上。
要使用匹配属性功能，可以选择一个具有所需属性的元素，并选择“匹配属性”选项。
