振动、冲击数据分析和表示方法
振动测试与数据处理总结
振动数据的分析需要专业的知识和技能，同 时数据处理过程较为复杂，需要耗费大量时 间和人力。
未来的发展趋势和展望
智能化数据处理技术
随着人工智能和机器学习技术的发展，未来振动测试与数 据处理将更加智能化，数据处理速度和精度将得到进一步 提升。
多源信息融合技术
通过融合多源信息，如温度、压力等，可以更全面地评估 设备状态，提高故障诊断的准确性和可靠性。
桥梁在车辆、风、地震等外部激励下会产生振动，长期的振动会导致结构的疲劳和损伤。通过在桥梁上安装振动 传感器，可以实时监测桥梁的振动情况，并将数据传输到数据处理中心进行分析。数据处理包括信号处理、特征 提取和模式识别等步骤，以识别出桥梁的损伤位置和程度，为维修和加固提供依据。
案例二：机械设备的振动测试与数据处理
要点一
总结词
要点二
详细描述
机械设备的振动测试与数据处理是预防性维护的重要手段 ，通过对机械设备运行过程中的振动数据进行采集、分析 和处理，可以预测和诊断设备的故障。
机械设备在运行过程中会产生振动，不同部位和不同类型 的振动可以反映设备的运行状态。通过在关键部位安装振 动传感器，可以实时监测设备的振动情况，并将数据传输 到数据处理中心进行分析。数据处理包括信号处理、频谱 分析和模式识别等步骤，以识别出设备的故障模式和程度 ，为维修和更换提供依据。
数据处理方法
利用数学和统计方法对数据进 行处理，提取有用的信息。
数据解释
根据处理后的数据结果，结合 专业知识进行解释和推断。
数据处理方法
滤波处理
去除噪声和干扰，提高数据质量。
频谱分析
将时域信号转换为频域信号，分析信号的频 率成分。
统计分析
振动分析_精品文档
振动分析1. 引言振动分析是一种研究和分析物体振动行为的方法。
振动是指物体在固有频率下的周期性运动。
振动分析可以应用于各个领域，如工程、物理学、机械等，以帮助我们理解和掌握物体的振动特性。
本文将介绍振动分析的基本概念、方法和应用。
2. 振动分析方法2.1 自由振动自由振动是指物体在无外力作用下以自身固有频率振动的现象。
自由振动可以用简谐振动模型来描述。
简谐振动是指物体在恢复力作用下按正弦或余弦函数的规律周期性振动。
2.2 强迫振动强迫振动是指物体在外力作用下振动的现象。
外力作用会改变物体原来的振动特性，使振动频率改变。
强迫振动可以通过叠加法和复合振动模型来描述。
2.3 阻尼振动阻尼振动是指物体在有耗散力的情况下振动的现象。
耗散力会使振动逐渐减弱，最终停止。
阻尼振动可以通过阻尼振动模型来描述。
2.4 频域分析频域分析是指将振动信号转换到频域进行分析的方法。
频域分析可以通过傅里叶变换将时域信号转换成频谱图，以研究振动信号中的频率成分和幅度。
频域分析常用于诊断和解决振动问题。
2.5 时域分析时域分析是指在时间轴上分析振动信号的方法。
时域分析可以通过绘制波形图、自相关函数和互相关函数来分析振动信号中的时间特性。
时域分析常用于振动信号的处理和特征提取。
2.6 模态分析模态分析是指通过确定物体的振动模态和固有频率来分析其振动特性的方法。
模态分析可以通过模态测试和有限元法进行，以确定物体的振动模态和模态参数。
模态分析可以帮助我们了解和设计物体的振动特性。
3. 振动分析应用振动分析在各个领域都有广泛的应用。
以下是一些常见的振动分析应用：3.1 结构健康监测振动分析可以用于结构健康监测，以检测和评估结构的损伤和变形情况。
例如在桥梁和建筑物中安装振动传感器，通过实时监测结构的振动信号，可以及时发现和诊断可能存在的结构问题。
3.2 故障诊断振动分析可以用于故障诊断，以检测和诊断机械设备的故障和异常情况。
通过分析机械设备的振动信号，可以判断是否存在轴承故障、不平衡、松动等问题，从而进行及时维修和更换。
158 人体手传振动的测量与评价方法 GBT 1490-93
158 人体手传振动的测量与评价方法GBT 1490-93国家技术监督局1993-12-28公布1994-10-01实施本标准等效采纳国际标准ISO5349—1986《机械振动-人体接触手传振动的测量与评判指南》。
1主题内容与适用范畴本标准规定了人体手传振动测量和报告的一样方法，即手传振动在三个正交轴向上中心频率6.3-1250Hz的1/3倍频程，中心频率8-1000Hz 的倍频程测量，覆盖频率5.6-1400Hz的频率计权测量。
本标准只给出了按频率计权加速度和日接振时刻评判手传振动的方法，未规定安全接振限度。
本标准适用于周期的、随机的或非周期的振动。
临时还可适用于重复性冲击振动。
2引用标准GB2298机械振动、冲击名词术语GB3241声和振动分析用1/1和1/3倍频程滤波器。
GB10084振动、冲击数据分析和表示方法3术语3.1手臂系统hand-am system作为一个振动和冲击的承担器的人的上肢。
3.2手传振动hand transmitted vibretion通过手或手指直截了当加在或传到手臂系统的机械振动。
3.3差不多中心座标系basicentric conordinate system原点设在机械振动或冲击借以传到人体的接触表面上的某点或与其有关的点的右旋直角座标系。
3.4生物动力学座标系biodynamic coordinate system在生物动力学中应用的右旋直角座标系，其原点设在人体内按解剖学所确定的某点。
3.5频率计权加速度frequency-weighted acceleration按照人体对不同频率振动的感受响应及产生的生理效应规律进行计权的加速度，简称计权加速度。
3.6等能量频率计权加速度energyequivalent frequency-weighted acceleration在某一规定时刻内的频率计权加速度的能量平均值，称为该时刻内的等能量频率计权加速度，简称等能量计权加速度。
振动基本知识
振动的基本概念及刚性转子找平衡振动水平是衡量设备安全可靠运行的重要指标。
剧烈的振动容易导致零部件的疲劳损坏，一些重大的设备损害直接或间接地与振动有关。
所以，在设备运行时需对设备进行振动监测，其目的在于：（1）：监测振动的大小，了解其是否在规定的范围内；（2）:当机组异常时，进行测量和处理故障（不仅需测量振动的大小，还需测量频率、相位）。
一：振动的表示：振动的三要素：振幅、频率、以及相位。
振幅表示机组振动严重程度或剧烈程度的重要指标。
1：振幅：其表示方法有：（1）：位移表示方法：振幅表示机组振动严重程度或剧烈程度的重要指标。
Ap单峰值就是振动的最大点到平衡位置之间的距离。
App峰峰值实际上就是振动的波峰与波谷的距离。
振动测量仪器输出的位移振动振幅通常都是峰峰值。
（2）：加速度、速度表示方法：用速度均方根表示，又称为“烈度”，单位：mm/s用加速度表示时，单位为mm2 /s当速度为单一频率时，与速度之间的关系为注：•振动位移、速度和加速度•y =A sin(ωt+ ϕ)•v=d y/dt=ωA sin(ωt+ ϕ+π/2)•a= d 2y/dt2=ω2A sin(ωt+ ϕ+π)•（1）振动位移、速度和加速度信号的频率相同。
•（2）在相同位移幅值下，频率越高，交变应力越大，对设备危害也越大。
•（3）振动速度/加速度是振动位移和频率/频率平方的乘积，幅值中同时反映了振动频率和位移幅值的影响，较单纯的振动位移幅值更全面•（4）采用不同表示方式，必须考虑相互之间的相位差。
•（5）同一种故障在振动位移、速度和加速度频谱中表现出来的故障特征不完全相同。
•（6）振动位移、速度和加速度之间可以相互转换。
2:相位：（1）作用：相位就是转动部件参考一个固定位置得到的瞬时位置信息，相位告诉我们振动的方向。
相位在振动测量中主要应用于确定不平衡量的角度，由基频振动的相位和转子的机械滞后角可以知道不平衡的角度。
（2）概念：从广义上讲：相位可以理解为两个事件之间的时间。
导弹的振动、冲击、噪声遥测及数据处理要求 标准
导弹的振动、冲击、噪声是导弹系统设计中需要考虑的重要因素，通过遥测及数据处理来反映导弹系统在运行过程中的状态。
本文将从导弹振动、冲击、噪声遥测的基本要求、标准、数据处理方法等方面展开论述，以期为相关领域的研究和实践提供一些借鉴和指导。
一、振动、冲击、噪声遥测的基本要求1.1 导弹振动的遥测要求导弹振动是由于导弹在飞行过程中受到气流、舵面调整等因素的影响而产生的，而振动的频率、振幅对导弹结构的疲劳寿命和稳定性有着重要影响。
导弹振动的遥测需要满足以下基本要求：（1）实时性：导弹振动的遥测需要能够实时、连续地监测导弹飞行过程中产生的振动情况，以及振动的频率、振幅等参数；（2）准确性：遥测系统需要能够准确地测量导弹振动的各项参数，包括但不限于振动的频率、振幅、相位等；（3）稳定性：导弹振动的遥测系统需要具备良好的抗干扰能力，保证在各种复杂的环境下都能够稳定、可靠地工作。
1.2 导弹冲击的遥测要求导弹在起飞、飞行、着陆等环节中都会受到不同程度的冲击，这些冲击会对导弹的结构和性能产生一定的影响。
导弹冲击的遥测需要满足以下基本要求：（1）高频响应：导弹冲击的遥测系统需要具备较高的采样频率和快速响应能力，以确保能够快速、准确地记录导弹受到的冲击；（2）多通道测量：导弹冲击的遥测系统需要能够同时监测多个部位的冲击情况，以全面了解导弹在受到冲击时的响应情况；（3）可靠性：遥测系统需要具备良好的抗干扰和抗干扰能力，以保证在各种环境条件下都能够可靠地工作。
1.3 导弹噪声的遥测要求导弹的发动机、空气动力学、飞行控制等工作过程都会产生噪声，而噪声对导弹系统的稳定性和工作效率有着重要的影响。
导弹噪声的遥测需要满足以下基本要求：（1）宽频响应：导弹噪声的遥测系统需要具备宽频响应特性，能够监测从低频到高频的各种噪声信号；（2）高灵敏度：遥测系统需要具备较高的信噪比和灵敏度，以准确地记录导弹系统产生的各种噪声信号；（3）上线分析：噪声遥测系统需要能够实现对导弹噪声信号的上线实时分析，以便及时调整和优化导弹系统的工作状态。
Vzzbcu水利水电行业计量认证检测参数常用标准

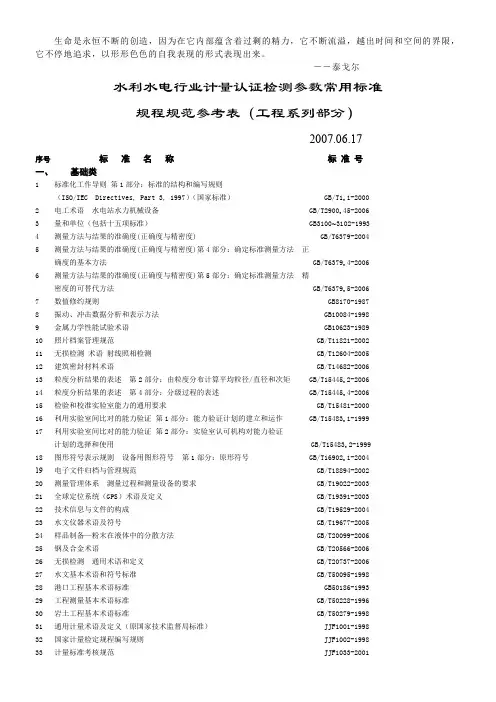

生命是永恒不断的创造，因为在它内部蕴含着过剩的精力，它不断流溢，越出时间和空间的界限，它不停地追求，以形形色色的自我表现的形式表现出来。
－－泰戈尔水利水电行业计量认证检测参数常用标准规程规范参考表（工程系列部分）2007.06.17序号标准名称标准号一、基础类1 标准化工作导则第1部分：标准的结构和编写规则（ISO/IEC Directives, Part 3, 1997）（国家标准） GB/T1.1-20002 电工术语水电站水力机械设备 GB/T2900.45-20063 量和单位（包括十五项标准） GB3100~3102-19934 测量方法与结果的准确度(正确度与精密度) GB/T6379-20045 测量方法与结果的准确度(正确度与精密度)第4部分：确定标准测量方法正确度的基本方法 GB/T6379.4-20066 测量方法与结果的准确度(正确度与精密度)第5部分：确定标准测量方法精密度的可替代方法 GB/T6379.5-20067 数值修约规则 GB8170-19878 振动、冲击数据分析和表示方法 GB10084-19989 金属力学性能试验术语 GB10623-198910照片档案管理规范GB/T11821-200211 无损检测术语射线照相检测 GB/T12604-200512 建筑密封材料术语 GB/T14682-200613 粒度分析结果的表述第2部分：由粒度分布计算平均粒径/直径和次矩 GB/T15445.2-200614 粒度分析结果的表述第4部分：分级过程的表述 GB/T15445.4-200615 检验和校准实验室能力的通用要求 GB/T15481-200016 利用实验室间比对的能力验证第1部分：能力验证计划的建立和运作 GB/T15483.1-199917 利用实验室间比对的能力验证第2部分：实验室认可机构对能力验证计划的选择和使用GB/T15483.2-199918 图形符号表示规则设备用图形符号第1部分：原形符号 GB/T16902.1-200419 电子文件归档与管理规范GB/T18894-200220 测量管理体系测量过程和测量设备的要求 GB/T19022-200321 全球定位系统（GPS）术语及定义 GB/T19391-200322 技术信息与文件的构成 GB/T19529-200423 水文仪器术语及符号 GB/T19677-200524 样品制备—粉末在液体中的分散方法 GB/T20099-200625 钢及合金术语 GB/T20566-200626 无损检测通用术语和定义 GB/T20737-200627 水文基本术语和符号标准 GB/T50095-199828 港口工程基本术语标准 GB50186-199329 工程测量基本术语标准 GB/T50228-199630 岩土工程基本术语标准 GB/T50279-199831 通用计量术语及定义（原国家技术监督局标准） JJF1001-199832 国家计量检定规程编写规则 JJF1002-199833 计量标准考核规范 JJF1033-200134 测量不确定度评定与表示 JJF1059-199935 流量计量名词及定义 JJG1004-198636 标准物质常用术语（试行） JJG1005-198637 温度计量名词术语（试行） JJG1007-198738 压力计量名词术语及定义 JJG1008-198739 容量、密度计量名词术语及定义（试行） JJG1009-198740 长度计量名词术语及定义 JJG1010-198741 力值与硬度计量名词术语及定义（试行） JJG1011-198742 常用湿度计量名词术语（试行） JJG1012-198743 磁学计量常用名词术语及定义（试行） JJG1013-198744 常用电学计量名词术语（试行） JJG1023-199145 测量误差及数据处理试行技术规范 JJG1027-199146 光学辐射计量名词及定义（试行） JJG1032-199247 声学计量名词及定义（试行） JJG1034-199248 电离辐射计量名词及定义 JJG1035-199249 建筑岩土工程勘察基本术语标准（建设部标准） JGJ84-199250 工程抗震术语标准 JGJ/T97-199551 水利技术标准编写规定（水利部标准） SL1-200252 水利水电量和单位（包括三项标准） SL 2.1~2.3-199853 水利水电工程技术术语标准 SL26-199254 农田水利技术术语 SL56-199355 水利质量检验机构计量认证评审准则 SL309-200456 水利信息化常用术语 SL/Z376-200757 航道工程基本术语标准（交通部标准） JTJ/T204-199658 港口计量术语 JT/T555-200459 危险废物鉴别技术规范 HJ/T298-2007二、混凝土原材料、外加剂、混凝土及砂浆类60 普通混凝土长期性能和耐久性能试验方法 GBJ82-198561 混凝土强度检验评定标准 GB107-198762 粉煤灰混凝土应用技术规范 GBJ/T146-199063 硅酸盐水泥、普通硅酸盐水泥 GB175-199964 水泥化学分析方法 GB/T176-199665 中热硅酸盐水泥低热硅酸盐水泥低热矿渣硅酸盐水泥 GB200-200366 铝酸盐水泥 GB/T201-200067 用于水泥中的粒化高炉矿渣 GB/T203-199468 铝酸盐水泥化学分析方法 GB/T205-200069 水泥密度测定方法 GB/T208-199470 抗硫酸盐硅酸盐水泥 GB/T748-200571 硅酸盐水泥在硫酸盐环境中的潜在膨胀性能试验方法 GB/T749-200172 水泥压蒸安定性试验方法 GB/T750-199273 矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥 GB1344-199974 水泥细度检验方法（80µm筛筛析法） GB1345-200575 水泥标准稠度用水量、凝结时间、安定性检验方法 GB/T1346-2001 eqv ISO 9597:198976 用于水泥和混凝土中的粉煤灰 GB1596-200577 白色硅酸盐水泥 GB/T2015-200578 水泥水化热试验方法（直接法） GB2022-198079 水泥胶砂流动度测定方法 GB/T2419-200580 水泥抗硫酸盐侵蚀快速试验方法 GB/T2420-198181 用于水泥中的火山灰质混合料 GB/T2847-200582 低热微膨胀水泥 GB2938-199783 水泥的命名、定义和术语 GB/T4131-199784 石膏化学分析方法 GB/T5484-200085 应于水泥中的粒化电炉矿渣 GB/T6645-198686 水泥比表面积测定方法（勃氏法） GB8074-198787 混凝土外加剂定义、分类、命名与术语 GB8075-200588 混凝土外加剂 GB8076-199789 混凝土外加剂匀质性试验方法 GB8077-200090 人造气氛腐蚀试验盐雾试验 GB/T10125-1997 eqv ISO 9227:1990)91 加气混凝土性能试验方法总则 GB/T11969-199792 加气混凝土体积密度、含水率和吸水率试验方法 GB/T11970-199793 加气混凝土力学性能试验方法 GB/T11971-199794 加气混凝土干燥收缩试验方法 GB/T11972-199795 加气混凝土抗冻性试验方法 GB/T11973-199796 加气混凝土碳化试验方法 GB/T11974-199797 加气混凝土干湿循环试验方法 GB/T11975-199798 PAM 固体含量测定方法 GB12005.2-198999 PAM 分子量测定方法 GB12005.10-1992 100 水泥取样方法 GB12573-1990 101 用于水泥混合材的工业废渣活性试验方法 GB/T12957-2005 102 复合硅酸盐水泥 GB12958-1999 103 水泥水化热测定方法（溶解热法） GB/T12959-1991 104 水泥组分的定量测定 GB/T12960-2007 105 钢渣硅酸盐水泥 GB13590-2006 106 道路硅酸盐水泥 GB13693-2005 107 建筑用砂 GB/T14684-2001 108 建筑用卵石、碎石 GB/T14685-2001 109 预拌混凝土 GB/T14902-1994 110 玻璃纤维增强水泥性能试验方法 GB/T15231-1994 111 混凝土和钢筋混凝土排水管试验方法 GB/T16752-1997 112 轻集料及其试验方法第一部分 GB17431.1-1998 113 轻集料及其试验方法第二部分 GB17431.2-1998 114 水泥胶砂强度检验方法（ISO法）等同ISO 697：1989 GB/T17671-1999 115 用于水泥和混凝土中的粒化高炉矿渣粉 GB/T18046-2000 116 混凝土外加剂中释放氨的限量 GB18588-2001 117 钻芯检测离心高强度混凝土抗压强度试验方法 GB/T19496-2004 118 体视显微镜试验方法 GB/T19863-2005 119 硫铝酸盐水泥 GB20472-2006 120 建筑保温砂浆 GB20473-2006 121 用于水泥和混凝土的钢渣粉 GB/T20491-2006 122 普通混凝土拌合物性能试验方法标准 GB50080-2002 123 普通混凝土力学性能试验方法标准 GB50081-2002 124 混凝土外加剂应用技术规范 GB50119-2003 125 混凝土质量控制标准 GB50164-1992 126 特细砂混凝土配制及应用规程（建设部标准） GBJ19-1965 127 早期推定混凝土强度试验方法 JGJ15-1983 128 蒸压加气混凝土应用技术规程 JGJ17-1984129 回弹法检测混凝土抗压强度技术规程 JGJ/T23-2001 130 粉煤灰在混凝土和砂浆中应用技术规程 JGJ28-1986 131 轻骨料混凝土技术规程 JGJ51-2002、J215-2002 132 普通混凝土用砂质量标准及检验方法 JGJ52-1992 133 普通混凝土用碎石或卵石质量标准及检验方法 JGJ53-1992 134 普通混凝土配合比设计规程 JGJ55-2000、J64-2000 135 混凝土减水剂质量标准和试验方法 JGJ56-1984 136 混凝土拌合用水标准 JGJ63-1989 137 建筑砂浆基本性能试验方法 JGJ70-1990 138 砌筑砂浆配合比设计规程 JGJ98-2000、J65-2000 139 贯入法检测砌筑砂浆抗压强度技术规程 JGJ/T136-2001、J131-2001 140 铝酸盐自应力水泥物理检验方法（国家建筑材料工业局标准） JC/T215-1978（1996）141 自应力硅酸盐水泥 JC/T218-1995 142 硅酸盐自应力水泥（制管用）物理检验方法 JC/T219-1979（1996）143 明矾石膨胀水泥 JC/T311-2004 144 膨胀水泥膨胀率试验方法 JC/T313-1982（1996）145 快凝快硬硅酸盐水泥 JC/T314-1982（1996）146 硅酸盐建筑制品用粉煤灰 JC409-2001 147 快硬高强铝酸盐水泥 JC/T416-1991（1996）148 水泥原料中氯的化学分析方法 JC/T420-1991 149 水泥胶砂耐磨性试验方法 JC/T421-2004 150 通用水泥质量等级 JC/T452-2002 151 自应力水泥物理检验方法 JC/T453-2004 152 混凝土泵送剂 JC473-2001 153 砂浆、混凝土防水剂 JC474-1999 154 混凝土防冻剂 JC475-2004 155 混凝土膨胀剂 JC476-2001 156 喷射混凝土用速凝剂 JC477-2005 157 评定水泥强度匀质性试验方法 JC578-1995 158 石灰石硅酸盐水泥 JC600-2002 159 水泥胶砂含气量测定方法 JC/T601-1995 160 水泥早期凝固检验方法 JC/T602-1995 161 水泥胶砂干缩试验方法 JC/T603-2004 162 低碱度硫铝酸盐水泥 JC/T659-2003 163 水泥助磨剂 JC/T667-2004 164 水化水泥胶砂中硫酸钙含量的测定方法 JC/T668-1997 165 水泥强度快速检验方法 JC/T738-2004 166 磷渣硅酸盐水泥 JC/T740-1988（1996）167 无收缩快硬硅酸盐水泥 JC/T741-1988（1996）168 硅酸盐水泥熟料 JC/T853-1999 169 水泥混凝土养护剂 JC901-2002 170 混凝土界面处理剂 JC907-2002 171 铝酸盐水泥中全硫的测定艾什卡法 JC/T913-2003 172 快硬硫铝酸盐水泥快硬铁铝酸盐水泥 JC933-2003 173 水泥砂浆抗裂性能试验方法 JC/T951-2005 174 混凝土裂缝用环氧树脂灌浆材料 JC/T1041-2007 175 钢纤维混凝土 JC/T3064-1999 176 粉煤灰游离氧化钙测定方法（经国家发改委批准的电力行业标准） DL/T498-1992177 粉煤灰中砷镉铬铜镍铅和锌的分析方法（原子吸收分光光度法） DL/T867-2004 178 水工混凝土掺用粉煤灰技术规范 DL/T5055-1996 179 水工混凝土外加剂技术规程 DL/T5100-1999 180 水工碾压混凝土施工规范 DL/T5112-2000 181 水电水利基本建设工程单元工程质量等级评定标准（八）水工碾压混凝土工程 DL/T5113.8-2000 182 水下不分散混凝土试验规程 DL/T5117-2000 183 聚合物改性水泥砂浆试验规程 DL/T5126-2001 184 水工混凝土施工规范 DL/T5144-2001 185 水工混凝土试验规程 DL/T5150-2001 186 水工混凝土砂石骨料试验规程 DL/T5151-2001 187 水工混凝土水质分析试验规程 DL/T5152-2001 188 环氧树脂砂浆技术规程 DL/T5193-2004 189 水工建筑物抗冲磨防空蚀混凝土 DL/T5207-2005 190 水工混凝土配合比设计规程 DL/T5330-2005 191 水工混凝土断裂试验规程 DL/T5332-2005 192 水工沥青混凝土试验规程 DL/T5362-2006 193 水工碾压式沥青混凝土施工规范 DL/T5363-2006 194 酸度的测定 SL82-1994 195 水工混凝土试验规程 SL352-2006 196 水工混凝土外加剂技术标准 SD108-1983 197 公路工程水泥及水泥混凝土试验规程（包括41项标准） JTG E30-2005 198 公路工程集料试验规程 JTG E42-2005 199 公路工程水质分析操作规程 JTJ056-1984 200 公路工程无机结合料稳定材料试验规程 JTJ057-1994 201 公路路基路面现场测试规程 JTJ059-1995 202 水运工程混凝土质量控制标准 JTJ269-1996 203 水运工程混凝土试验规程 JTJ270-1998 204 港口工程混凝土粘结修补技术规程 JTJ/T271-1999 205 港口工程混凝土非破损检测规程 JTJ/T272-1999 206 港口工程粉煤灰混凝土技术规程 JTJ/T273-1997 207 公路工程混凝土养护剂（交通部标准） JT/T522-2004 208 公路工程混凝土外加剂 JT/T523-2004 209 公路水泥混凝土纤维材料钢纤维 JT/T524-2004 210 公路水泥混凝土路面施工技术规范（交通部标准） JTG F30-2003 211 公路工程质量检验评定标准 JTG F80/1-2004 212 拔出法检验评定混凝土抗压强度技术规程（冶金工业部标准） YBJ229-1991 213 混凝土砂石料检测方法（铁道部标准） TB/T2922-1998 214 铁路混凝土用骨料碱活性试验方法快速砂浆棒法 TB/T2922.5-2002 mod ASTM C 1260-94 215 铁路混凝土工程预防碱—骨料反应技术条件 TB/T3054-2002 216 铁路工程水质分析规程 TB10104-2003 J263-2003 217 铁路隧道衬砌质量无损检测规程 TB10223-2004 J341-2004 218 铁路混凝土与砌体工程施工质量验收标准 TB10424-2003 J283-2004 219 铁路工程结构混凝土强度检测规程 TB10426-2004 J342-2004 220 化学试剂采样及验收规则（化工部标准） HG/T3921-2006 221 混凝土辐射屏蔽（核工业部标准） EJ/T1144-2004 222 超声回弹综合法检测混凝土强度技术规程（中国工程建设标准化协会标准） CECS 02:2005 223 钻芯法检测混凝土强度技术规程 CECS 03:1988 224 钢纤维混凝土试验方法 CECS 13:1989225 聚合物水泥砂浆防腐蚀工程技术规程 CECS 18:2000 226 超声法检测混凝土缺陷技术规程 CECS 21:2000 227 混凝土及预制混凝土构件质量控制规程 CECS 40:1992 228 砂、石碱活性快速试验方法 CECS 48:1993 229 混凝土碱含量限值标准 CECS 53:1993 230 孔隙水压力测试规程 CECS 55:1993 231 后装拔出法检测混凝土强度技术规程 CECS 69:1994 232 树脂砂浆的凝结时间等试验方法（美国材料与试验协会标准） ASTM C 308-1995 233 环氧砂浆吸水率试验方法 ASTM D 570-1998 234 砂浆线胀系数试验方法 ASTM D 696-1998 235 骨料的潜在碱活性测试方法标准（砂浆棒法） ASTM C 1260-1994 236 骨料的潜在膨胀测定方法（加拿大标准） CSAA 23.2 —14A 三、砖、砌块、建筑材料类237 砌体基本力学性能试验方法标准 GBJ129-1990 238 砌墙砖试验方法 GB/T2542-2003 239 高铝砖 GB/T2988-2004 240 陶瓷砖试验方法 GB/T3810-2006 241 陶瓷砖 GB/T4100-2006 242 混凝土小型空心砌块试验方法 GB4111-1997 243 烧结普通砖 GB/T5101-2003 244 建筑材料与非金属矿产品白度测量方法 GB5950-1996 245 建筑材料放射性核素限量 GB6566-2001 246 蒸压灰砂砖 GB11945-1999 247 蒸压加气混凝土砌块 GB11968-2006 248 烧结多孔砖 GB13544-2000 249 烧结空心砖和空心砌块 GB13545-2003 250 轻集料混凝土小型空心砌块 GB15229-2002 251 砌体结构设计规范 GB50003-2001 252 砌体工程施工质量验收规范 GB50203-2002 253 砌体工程现场检测技术标准 GB/T50315-2000 254 混凝土小型空心砌块建筑技术规程 JGJ/T14-1995 255 建筑工程饰面砖粘结强度检验标准 JGJ110-1997 256 多孔砖砌体结构技术规程 JGJ137-2001、J129-2001 257 粉煤灰砌块 JC238-91（1996）258 粉煤灰砖 JC239-2001 259 非烧结普通粘土砖 JC422-91（1996）260 混凝土路面砖 JC/T446-2000 261 煤渣砖 JC525-1993 262 混凝土多孔砖 JC943-2004 263 纤维陶瓷板 JC/T1045-2007 264 联锁型路面砖路面施工及验收规程（建设部标准） CJJ79-1998 265 蒸压灰砂砖砌体结构设计与施工规程 CECS 20：1990 四、金属、钢材（丝）类266 金属材料室温拉伸试验方法 GB/T228-2002 267 金属夏比缺口冲击试验方法 GB/T229-1994 268 金属洛氏硬度试验第1部分: 试验方法 GB/T230.1-2004 269 金属布氏硬度试验第1部分: 试验方法 GB/T231.1-2002 270 金属材料弯曲试验方法 GB/T232-1999 eqv ISO 7438:1985271 金属材料反复弯曲试验方法(厚度等于小于 3 mm 薄板和薄带) GB/T235-1999 272 金属材料线材反复弯曲试验方法 GB/T238-2002 273 优质碳素结构钢 GB/T699-1999 274 碳素结构钢 GB/T700-2006 275 低碳钢热轧圆盘条 GB/T701-1997 276 热轧园钢和方钢尺寸、外形、重量及允许偏差 GB/T702-2004 277 冷轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T708-2006 278 热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T709-2006 279 热轧工具钢、扁钢尺寸、外形、重量及允许偏差 GB/T911-2004 280 黑色金属硬度及强度换算值 GB/T1172-1999 281 钢筋混凝土用热轧带肋钢筋 GB1499-1998 282 铜及铜合金板材 GB/T2040-2002 283 铜及铜合金带材 GB/T2059-2000 284 焊接接头机械性能试验方法 GB2649~2654-1989 285 标准尺寸 GB/T2822-2005 286 厚钢板超声波检验方法 GB/T2970-2004 287 镀锌钢丝锌层质量试验方法 GB/T2973-2004 288 金属材料线材缠绕试验方法 GB/T2976-2004 289 钢及钢产品力学性能试验取样位置及试样制备 GB/T2975-1998 290 不锈钢冷轧钢板和钢带 GB/T3280-2007 291 金属溶化焊焊接接头射线照相 GB3323-2005 292 碳素结构钢和低合金结构钢热轨钢带 GB/T3524-2005 293 锻轧钢棒超声波检验方法 GB/T4162-1991 294 不锈钢热轧钢板和钢带 GB/T4237-2007 295 预应力混凝土用热处理钢筋 GB4463-1984 296 无损检测渗透检测和磁粉检测观察条件 GB/T5097-2005 297 预应力混凝土用钢丝 GB/T5223-2002 298 预应力混凝土用钢铰线 GB/T5224-2003 299 金属材料动态撕裂试验方法 GB/T5482-2007 300 无损检测应用导则 GB/T5616-2006 301 钢锻件超声波检验方法 GB/T6402-1991 302 金属熔化焊接头缺欠分类及说明 GB/T6417-2005 303 铸钢件超声波探伤及质量评级方法 GB7233-1987 304 金属材料室温压缩试验方法 GB/T7314-2005 305 钢丝绳破断拉伸试验方法 GB/T8358-2006 306 金属杨氏模量、弦线模量、切线模量和泊松比试验方法（静态法） GB8653-1988 307 重要用途钢丝绳 GB8918-2006 308 涂装前钢材表面锈蚀等级和除锈等级 GB8923-1988 309 金属和其他无机覆盖层热喷涂锌铝及其合金 GB/T9793-1997 310 金属应力松弛试验方法 GB/T10120-1996 311 产品几何技术规范表面结构轮廓法评定表面结构的规则和方法 GB10610-1998 312 接触式超声波脉冲回波法测厚 GB11344-1989 313 钢焊缝手工超声波探伤方法和探伤结果的分级 GB11345-1989 314 机械导纳的试验研究 GB11349-1992 315 热喷涂涂层厚度的无损测量方法 GB11374-1989 316 金属材料磨损试验方法试环—试块滑动磨损试验 GB/T12444-2006 317 钢管环缝熔化焊对接接头射线透照工艺和质量分级 GB/T12605-1990 318 钢筋混凝土用热轧光圆钢筋 GB13013-1991319 钢筋混凝土用余热处理钢筋 GB13014-1991 320 涂装前钢材表面粗糙度等级的评定（比较样块法） GB/T13288-1991 321 冷轧带肋钢筋 GB13788-2000 322 热轧圆盘条尺寸、外形、重量及允许偏差 GB/T14981-2004 323 无损检测磁粉检测 GB/T15822-2005 324 金属里氏硬度试验方法 GB/T17394-1998 325 钢的弧焊接头缺陷质量分级指南 GB/T19418-2003 326 建筑结构钢用钢板 GB/T19879-2005 327 无损检测焊缝射线照相和底片观察条件像质计推荐型式的使用 GB/T19938-2005 328 无损检测金属材料X和伽玛射线照相检测基本规则 GB/T19943-2005 329 预应力混凝土用螺纹钢筋 GB/T20065-2006 330 粗直径钢丝绳 GB/T20067-2006 331 一般用途钢丝绳 GB/T20118-2006 332 平衡用扁钢丝绳 GB/T20119-2006 333 金属材料管环液压试验方法 GB/T20568-2006 334 金属和合金的腐蚀人造大气中的腐蚀暴露于间歇喷洒盐溶液和潮湿循环受控条件下的加速腐蚀试验 GB/T20853-2007 335 金属和合金的腐蚀循环暴露在盐雾、“干”和“湿”条件下的加速试验 GB/T20854-2007 336 钢结构设计规范 GB50017-2003 337 钢结构工程施工质量验收规范 GB50205-2001 338 机械设备安装工程施工及验收通用规范 GB50231-1998 339 现场设备、工业管道焊接工程施工及验收规范 GB50236-1998 340 预应力混凝土用低合金钢丝（冶金工业部标准） YB/T038-1993 341 线材拉力试验方法 YB039-1964 342 钢筋混凝土用焊接钢筋网 YB/T076-1995 343 预应力钢丝及钢绞线用热轧盘条 YB/T146-1998 344 混凝土用钢纤维 YB/T151-1999 345 高强度低松弛预应力热镀锌钢绞线 YB/T152-1999 346 中强度预应力混凝土用钢丝 YB/T156-1999 347 热轧花纹钢板和钢带 YB/T4159-2007 348 预应力混凝土钢棒用热轧盘条 YB/T4160-2007 349 钢筋混凝土用加工成型钢筋 YB/T4162-2007 350 重要用途低碳钢丝 YB/T5032-2006 351 钢筋混凝土用钢筋弯曲和反向弯曲试验方法 YB/T5126-2003 352 钢筋焊接及验收规程 JGJ18-2003、J253-2003 353 钢筋焊接接头试验方法标准 JGJ/T27-2001、J140-2001 354 建筑钢结构焊接技术规程 JGJ81-2002、 J218-2002 355 预应力筋用锚具、夹具和连结器应用技术规程 JGJ85-2002、 J219-2002 356 钢筋机械连接通用技术规程 JGJ107-2003 357 带肋钢筋套筒挤压连接技术规程 JGJ108-1996 358 钢筋锥螺纹接头技术规程 JGJ109-1996 359 冷轧扭钢筋（建设部标准） JG190-2006 360 混凝土制品用冷拔冷轧低碳螺纹钢丝 JC/T540-1994 361 建筑缆索用钢丝 CJ3077-1998 362 焊缝磁粉检验方法和缺陷磁痕的分级 JB/T6061-1992 363 焊缝渗透检验方法和缺陷迹痕的分级 JB/T6062-1992 364 无损检测基于复平面分析的焊缝涡流检测 JB/T10658-2006 365 无损检测锻钢材料超声检测连杆的检测 JB/T10660-2006366 无损检测锻钢材料超声检测万向节的检测 JB/T10661-2006 367 钢熔化焊角焊缝射线照相方法和质量分级 DL/T541-1994 368 钢熔化焊T形接头角焊接缝超声波检验方法和质量分级 DL/T542-1994 369 公路工程金属试验规程 JTJ055-1983 370 铜及铜合金韦氏硬度试验方法（国家有色金属工业局标准） YS/T471-2004 371 预应力混凝土用无镀层消应力的七股钢丝绳 ASTM A 416-85 372 预应力混凝土用七股钢铰线 BS5896-1980 373 建筑安装工程金属熔化焊焊缝射线照相检测标准 CECS 70：1994 五、沥青材料、防水材料类374 建筑防水卷材试验方法 GB/T328-2007 375 石油沥青软化点测定法 GB4507-1999 376 石油沥青延度测定法 GB4508-1999 377 石油沥青针入度测定法 GB4509-1998 378 石油沥青脆点测定法弗拉斯法 GB/T4510-2006 379 聚氯乙烯防水卷材 GB12952-2003 380 氯化聚乙烯防水卷材 GB12953-2003 381 弹性体改性沥青防水卷材 GB18242-2000 382 改性沥青聚乙烯胎防水卷材 GB18967-2003 383 沥青路面施工及验收规范 GB50092-1996 384 铝箔面油毡 JC504-92附录A 385 弹性体沥青防水卷材 JC/T560-1994 386 自粘聚合物改性沥青聚酯胎防水卷材 JC898-2002 387 无机防水堵漏材料 JC900-2002 388 塑性体改性沥青 JC/T904-2002 389 弹性体改性沥青 JC/T905-2002 390 水工沥青混凝土试验方法 SL33-1991 391 公路工程沥青及沥青混合料试验规程（包括88项标准） JTJ052-2000 392 公路沥青路面施工技术规范 JTG F40-2004 393 石油沥青蜡含量测定法（国家石油和化学工业局标准） SH/T0425-2003 394 沥青粘韧性试验法 SH/T0735-2003 395 沥青弹性恢复测定法（延度仪法） SH/T0737-2003 六、环氧、塑料、树脂、尼龙、橡胶、涂料、胶粘剂、密封材料类396 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T528-1998 397 硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样） GB/T529-1999 398 橡胶袖珍硬度计压入硬度试验方法 GB/T531-1999 399 硫化橡胶或热塑性橡胶与织物粘合强度的测定 GB/T532-1997 400 硫化橡胶密度测定方法 GB/T533-1991 401 化学试剂熔点范围测定通用方法 GB/T617-1988 402 塑料吸水性试验方法 GB/T1034-1998 403 塑料拉伸性能的测定第1部分：总则 GB/T1040.1-2006 404 塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T1040.2-2006 405 塑料拉伸性能的测定第3部分：薄膜和薄片的试验条件 GB/T1040.3-2006 406 塑料拉伸性能的测定第4部分：各向同性和正交各向异性纤维增强复合材料的试验条件 GB/T1040.4-2006 407 塑料压缩试验方法 GB/T1041-1992 408 硬质塑料简支梁冲击试验方法 GB/T1043-1993 409 塑料负荷变形温度的测定第1部分：通用试验方法 GB/T1634-2004 410 硫化橡胶低温脆性的测定单试样法 GB/T1682-1994411 硫化橡胶短时间静压缩试验方法 GB/T1684-1985 412 硫化橡胶耐液体试验方法 GB/T1690-1992 413 漆膜附着力测定法 GB/T1720-1979 414 涂料粘度测定法 GB/T1723-1993 415 涂料固体含量测定方法 GB1725-1979 416 漆膜干燥时间测定法 GB/T1728-1979 417 漆膜柔韧性测定法 GB/T1731-1993 418 漆膜耐冲击性测定法 GB/T1732-1993 419 漆膜耐水性测定法 GB/T1733-1993 420 厚漆、腻子稠度测定法 GB1749-1979 421 稀释剂、防潮剂水分测定法 GB/T1751-1992 422 色漆和清漆耐磨性的测定旋转橡胶砂轮法 GB/T1768-2006 423 底漆、膩子膜打磨性测定法 GB/T1770-1989 424 色漆和清漆耐中性盐雾性能的测定 GB/T1771-1991 425 塑料聚乙烯(PE)模塑和挤出材料第2部分：试样制备和性能测定 GB/T1845.2-2006 426 化工产品中水分含量的测定气相色谱法 GB2366-1986 427 胶粘剂180o 剥离强度试验方法 GB/T2790-1995 428 压敏胶粘带 180o 剥离强度试验方法 GB/T2792-1998 429 胶粘剂粘度的测定 GB/T2794-1995 430 橡胶物理试验方法试样制备和调节通用程序 GB/T2941-2006 431 色漆、清漆和色漆与清漆用原材料取样 GB3186-2006 432 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T3512-2001 433 流体输送用热塑性塑料管材公称外径和公称压力 GB/T4217-2001 434 色漆和清漆拉开法附着力试验 GB/T5210-2006 435 橡胶与塑料软管低温曲挠试验 GB/T5564-2006 436 橡胶或塑料增强软管和非增强软管弯曲试验 GB/T5565-2006 437 橡胶和塑料软管及软管组合件耐吸扁性能的测定 GB/T5567-2006 438 橡胶和塑料软管及软管组合件无挠曲液压脉冲试验 GB/T5568-2006 439 建筑排水用硬聚氯乙稀（PVC-U）管件 GB/T5836-2006 440 流体输送用热塑性塑料管材耐内压试验方法 GB/T6111-2003 441 化工产品中水分含量的测定卡尔·费休法(通用方法) GB6283-1986 442 化工产品中水分测定的通用方法干燥减量法 GB/T6284-2006 443 胶粘剂剪切冲击强度试验方法 GB/T6328-1999 444 胶粘剂对接头拉伸强度的测定 GB/T6329-1996 445 泡沫塑料和橡胶线性尺寸的测定 GB6342-1996 446 泡沫塑料和橡胶表现（体现）密度的测定 GB6343-1996 447 软质泡沫聚合材料压缩永久变形的测定 GB6669-2001 448 软质聚氨脂泡沫塑料回弹性能的测定 GB/T6670-1997 449 热塑性塑料管材纵向回缩率的测定 GB/T6671-2001 450 色漆和清漆铅笔法测定漆膜硬度 GB/T6739-2006 451 色漆和清漆密度的测定 GB6750-1986 452 色漆和清漆挥发物和和不挥发物的测定 GB6751-1986 453 胶粘剂拉伸剪切强度的测定方法（金属对金属） GB/T7124-1986 454 硫化橡胶或热塑性橡胶压缩应力应变性能的测定 GB/T7757-1993 455 硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定 GB/T7759-1996 456 硫化橡胶与金属粘合的测定单板法 GB/T7760-1987 457 建筑材料难燃性试验方法 GB/T8625-2005 458 热塑性塑料管材、管件维卡软化温度的测定 GB/T8802-2001459 热塑性塑料管材拉伸性能测定第1部分：试验方法总则 GB/T8804.1-2003 460 热塑性塑料管材拉伸性能测定第2部分：硬聚氯乙烯（PVC-U）、氯化聚氯乙烯（PVC-C）和高抗冲聚氯乙烯（PVC-HI）管材 GB/T8804.2-2003 461 热塑性塑料管材拉伸性能测定第3部分：聚烯烃管材 GB/T8804.3-2003 462 塑料管材尺寸测量方法 GB/T8806-1988 463 硬质泡沫塑料弯曲试验方法 GB8812-1988 464 硬质泡沫塑料压缩试验方法 GB8813-1988 465 色漆和清漆漆膜的划格试验 GB/T9286-1998 466 硬质泡沫塑料拉伸性能试验方法 GB9641-1988 467 热塑性塑料管材环刚度的测定 GB/T9647-2003 468 复层建筑涂料 GB/T9779-2005 469 建筑涂料涂层耐沾污性试验方法 GB/T9780-2005 470 硫化橡胶或热塑性橡胶动态性能的测定第1部分：通则 GB/T9870-2006 471 给水用硬聚氯乙稀（PVC-U）管材 GB/T10002-2006 472 热塑性塑料管材通用壁厚表 GB/T10798-2001 473 软质泡沫塑料撕裂性能试验方法 GB10808-1989 474 建筑胶粘剂通用方法 GB/T12954-1991 475 建筑密封材料试验方法 GB/T13477-2002 476 低压输水灌溉用硬聚氯乙稀（PVC-U）管材 GB/T13664-2006 477 热塑性塑料管材耐外冲击性能试验方法时针旋转法 GB/T14152-2001 478 液体树脂密度测定方法 GB/T15223-1994 479 流体输送用塑料管材液压瞬时爆破和耐压试验方法 GB/T15560-1995 480 灌溉用聚乙稀（PV）管材由插入式管件引起环境应力开裂敏感性的试验方法和技术要求 GB/T15819-2006 481 聚乙烯压力管材与管件连接的耐拉拔试验 GB/T15820-1995 482 塑料实验室光源暴露试验方法第1部分：总则 GB/T16422.1-2006 483 建筑防水涂料试验方法 GB/T16777-1997 484 聚乙烯管材与管件热稳定性试验方法 GB/T17391-1998 485 热塑性塑料管材蠕变比率的试验方法 GB/T18042-2000 486 高分子防水材料第一部分片材 GB18173.1-2006 487 高分子防水材料第二部分止水带 GB18173.2-2000 488 塑料管道系统用外推法对热塑性塑料管材长期静压强度的测定 GB/T18252-2000 489 气相色谱法测定氨基甲酸酯预聚物和涂料溶液中未反应的甲苯二异氰酸酯 GB/T18446-2001 (TDI)单体490 流体输送用热塑性塑料管材简支梁冲击试验方法 GB/T18743-2002 491 橡胶和塑料软管内衬层耐磨性测定 GB/T20026-2005 492 橡胶和塑料涂覆织物破裂强度的测定 GB/T20027-2005 493 色漆和清漆试样的检查和制备 GB/T20777-2006 494 建筑防腐蚀工程施工及验收规范 GB50212-2002 495 建筑涂料涂层试板的制备 JG/T23-2001 496 未增塑聚氯乙烯（PVC-U）塑料窗 JG/T140-2005 497 建筑外墙用腻子 JG/T157-2004 498 塑料门窗及型材功能结构尺寸 JG/T176-2005 499 未增塑聚氯乙烯（PVC-U）塑料门 JG/T180-2005 500 无损检测聚乙烯管道焊缝超声检测 JB/T10662-2006 501 预浸料凝胶时间试验方法 JC/T774-2004 502 预浸料树脂流动度试验方法 JC/T775-2004 503 预浸料挥发物含量试验方法 JC/T776-2004。
机车牵引电机振动测试及数据分析
１) 零漂的处理ꎮ 电机受到的冲击量级较大ꎬ
容易产生高频饱和ꎬ造成信号的零漂ꎬ一般认为信
号失真ꎬ但是通过修正也可以使用ꎮ
２) 信号削波ꎮ 由于测量的信号超过量程ꎬ测
量仪器采集的电压信号无法真实显示ꎬ削波通常增
加了信号的高频成分ꎬ因此应剔除削波信号ꎮ
Ｌａｌａｎｎｅ 通过对 ＳＤＯＦ 系统的研究ꎬ提出直接
的某型机车开展了机车牵引电机冲击与振动及螺栓应变在线测试ꎬ对测得的振动加速度数据进
行了筛选并统计出冲击响应峰值和响应时间ꎬ对冲击响应归纳冲击响应谱并进行对比分析ꎮ 通
过对比分析可知螺栓所承受的载荷较大ꎮ 同时ꎬ对螺栓上的应变进行分析ꎬ进一步验证了螺栓受
到较大冲击和螺栓强度偏低是造成螺栓断裂的关键性因素ꎮ 实测数据的振动量级与 ＧＢ / Ｔ ２１５６３
时所受到的冲击以及振动状况ꎬ本文对某型电力机
车开展了整备状态下的振动加速度测试并对数据
进行了分析ꎮ
１ 牵引电机线路测试实验说明
图 １ 机车牵引电机安装结构
本文测试的线路为机车牵引电机发生螺栓批
量故障的运营线路ꎬ该线路隧道较多ꎬ上坡道较长ꎬ
最小 弯 道 半 径 ５００ ｍꎬ 最 大 坡 道 １２‰ꎬ 最 长 坡 道
复到正常振动幅值ꎬ因此选取峰值与正常振动的结
点能更有效地反映冲击的有效持续时间ꎮ 对测试
线路全程数据进行筛选ꎬ选出最大的 ３ 次冲击ꎬ并
进行冲击响应峰值和冲击响应持续时间的计算和
统计ꎬ统计结果见表 １ꎮ
图 ２ 端盖冲击响应归纳谱
表 １ 冲击响应时间和峰值
测点
机座
端盖
悬挂
轴承位
方向
参数
数据样本
Ⅰ
Ⅱ
２０２０ 年 ５ 月 机械设计与制造工程 Ｍａｙ. ２０２０
水泵振动数据分析报告(3篇)
第1篇一、前言水泵作为工业生产中常用的机械设备，其运行稳定性和安全性对整个生产过程至关重要。
然而，在实际运行过程中，水泵可能会出现振动现象，这不仅会影响水泵的正常工作，还可能导致设备损坏和安全事故。
为了确保水泵的安全运行，本文通过对水泵振动数据进行采集、分析，对水泵振动原因进行探讨，并提出相应的解决措施。
二、水泵振动数据采集1. 数据采集设备本次水泵振动数据采集采用加速度传感器和振动分析仪。
加速度传感器用于测量水泵的振动加速度，振动分析仪用于实时采集和分析振动数据。
2. 数据采集方法首先，将加速度传感器安装在泵体上，确保传感器与泵体接触良好。
然后，启动水泵，使其进入稳定运行状态。
在此过程中，通过振动分析仪实时采集水泵的振动数据，包括振动加速度、振动速度、振动位移等。
三、水泵振动数据分析1. 振动频率分析通过对水泵振动数据进行分析，可以得到水泵的振动频率。
通常情况下，水泵的振动频率与电机转速、叶轮转速等因素有关。
在本案例中，水泵振动频率为50Hz，与电机转速相符。
2. 振动幅值分析振动幅值是衡量水泵振动强度的重要指标。
通过对振动数据进行分析，可以得到水泵在不同工况下的振动幅值。
在本案例中，水泵在正常运行状态下的振动幅值为0.5mm，属于正常范围。
3. 振动相位分析振动相位分析有助于判断水泵振动原因。
在本案例中，通过对振动相位进行分析，发现水泵振动相位主要分布在0°和180°，表明水泵振动主要来源于电机和叶轮。
4. 振动频谱分析振动频谱分析可以直观地展示水泵振动频率成分。
在本案例中，水泵振动频谱图显示，振动频率主要集中在50Hz及其倍频，这与电机转速有关。
四、水泵振动原因分析1. 电机问题电机问题可能导致水泵振动，如电机不平衡、轴承磨损、定子线圈故障等。
在本案例中，振动相位分析显示水泵振动主要来源于电机和叶轮，因此，电机问题可能是导致水泵振动的主要原因。
2. 叶轮问题叶轮问题也可能导致水泵振动，如叶轮不平衡、叶轮磨损、叶轮变形等。
振动和冲击
什么是振动：
1.1、正旋定频
在选定的频率上（可以是共振频率，特定频率， 或危险频率）按规定的量值进行正弦振动试验，并 达到规定要求的时间。
1.2、正旋扫频
在规定的频率范围内，按规定的量值以一定的扫描 速率由低频到高频，再由高频到低频作为一次扫频， 直到达到规定的总次数为止。
深圳市一通检测技术有限公司
深圳市一通检测技术有限公司
振动和冲击测试
冲击原理：
冲击加速度：A=△V/t
△V代表实际冲击过程中的速度变化量； t代表冲击的 脉冲时间
深圳市一通检测技术有限公司
振动和冲击测试
冲击的分类：
冲击波形（脉冲波形）： 半正旋波，矩形波，梯形波，后峰/后峰 锯齿波
深圳市一通检测技术有限公司
振动和冲击测试
深圳市一通检测技术有限公司
振动和冲击测试
深圳市一通检测技术有限公司
振动和冲击测试
实验室再现随机振动过程的办法： 1、实际采集运输振动 2、对采集的振动数据进行处理 3、对处理后的振动数据使用振动试验机进行运 输振动的再现模拟
深圳市一通检测技术有限公司
振动和冲击测试
深圳市一通检测技术有限公司
振动和冲击测试
振动和冲击测试
随机振动的测试能力评估：
振动台参数: 最大推力、最大加速度、最大速度、最大位 移、振动台面尺寸和重量、台面共振频率、 振动台频率范围 样品参数：样品尺寸、样品重量、测试参数
深圳市一通检测技术有限公司
振动和冲击测试
冲击的来源：
来源：工作环境中的冲击、搬运中的跌落等 机械冲击和机械碰撞的区别： 1、测试次数； 2、测试量级； 3、测试时的发生频率。
振动和冲击测试
本课程主要讨论的问题： 1、什么是振动和冲击以及振动和冲击试验的 分类 2、振动和冲击试验的参数以及设备能力评估
变压器运输振动冲击监控记录仪的使用和数据分析
天津市艾科美科技有限公司变压器运输振动冲击监控记录仪的使用和数据分析程进忠（301800 天津宝坻 天津市艾科美科技有限公司）一、引言写本论文的目的是为了帮助变压器的生产商、运输商和所有关注变压器运输的人。
该文章能帮助他们去理解变压器运输过程中遇到的问题、产生后果、以及发生的原因。
同时也讨论了各种不同的可以降低运输风险的解决方法。
论文简短的提供一些方法：有关变压器在不同运输方式经验中得到的变压器运输振动的幅度水平，用振动记录仪记录振动和分析振动数据。
本文仅代表作者的个人观点，不具有任何指导性和倾向性意见，还请读者自行判断。
二、变压器运输的问题通常变压器是比较可靠的，但当有故障出现时，他们受到的影响必是灾难性的；在运输过程中，如果一台变压器经历了机械振动而超过了建议的”g”级别，将会发生以下的损害：z 线圈/固定芯可能被交叠替换或扭曲；z由于部分部件的移动，拐角之间的隔绝材料会受到刮擦磨损，从而在后续的操作中，导致短路和对线圈的损害；z 机械振动会导致线圈箝位压力松弛，最终由于电力故障导致线圈崩溃 z箱体和活动部分的安全间隙可能会缺乏 我们可以将这些问题总结如下：z 可见损害：导致现场或者工厂修理 z不可见损害：导致出现失效保修天津市艾科美科技有限公司在装载，卸载和吊挂期间：一般来讲很少发生，但却有发生重大冲击的可能性（如起重设备发生故障，变压器下落）。
曾经在2-20Hz 频带内出现过2.5-10g 的冲击事件。
板载拖车冲击：变压器会受到刹车操作过程中的纵向冲击和由于路面情况而出现的垂直和横向冲击。
一般在3-350Hz 频带内，出现过0.5-1.0g 的加速度。
板载船舶冲击：滚动，颠簸和偏离航线，以规律性周期而重复出现的低频率振动。
一般在2-30Hz 频带内出现过0.3-0.8g 的加速度。
板载铁路冲击：变压器会受到变轨过程中的纵向和铁轨结合处垂直振动的冲击。
一般在2-500Hz 频带内，出现过0.5-1.0g 的加速度，但在变轨操作中，在2-20Hz 的频带内出现过加速度达到4.0g 的情况。
振动试验技术资料和数据处理和分析方法
振动试验技术和数据处理和分析方法振动试验是指评定产品在预期的使用环境中抗振力量而对受振动的实物或模型进展的试验。
依据施加的振动载荷的类型把振动试验分为正弦振动试验和随机振动试验两种。
正弦振动试验包括定额振动试验和扫描正弦振动试验。
扫描振动试验要求振动频率按肯定规律变化，如线性变化或指数规律变化。
振动试验主要是环境模拟，试验参数为频率范围、振动幅值和试验持续时间。
振动对产品的影响有:构造损坏，如构造变形、产品裂纹或断裂;产品功能失效或性能超差，如接触不良、继电器误动作等，这种破坏不属于永久性破坏，由于一旦振动减小或停顿，工作就能恢复正常;工艺性破坏，如螺钉或连接件松动、脱焊。
从振动试验技术进展趋势看，将承受多点掌握技术、多台联合感动技术。
简介振动试验是仿真产品在运输、安装及使用环境中所患病到的各种振动环境影响，本试验是模拟产品在运输、安装及使用环境下所患病到的各种振动环境影响，用来确定产品是否能承受各种环境振动的力量。
振动试验是评定元器件、零部件及整机在预期的运输及使用环境中的抵抗力量。
最常使用振动方式可分为正弦振动及随机振动两种。
正弦振动是试验室中常常承受的试验方法，以模拟旋转、脉动、震荡(在船舶、飞机、车辆、空间飞行器上所消灭的)所产生的振动以及产品构造共振频率分析和共振点驻留验证为主，其又分为扫频振动和定频振动两种，其严苛程度取决于频率范围、振幅值、试验持续时间。
随机振动则以模拟产品整体性构造耐震强度评估以及在包装状态下的运送环境，其严苛程度取决于频率范围、GRMS、试验持续时间和轴向。
振动又分为正弦振动、随机振动、复合振动、扫描振动、定频振动。
描述振动的主要参数有:振幅、速度、加速度。
振动试验包括响应测量、动态特性参量测定、载荷识别以及振动环境试验等内容。
响应测量主要是振级的测量。
为了检验机器、构造或其零部件的运行品质、安全牢靠性以及确定环境振动条件，必需在各种实际工况下，对振动系统的各个选定点和选定方向进展振动量级的测定，并记录振动量值同时间变化的关系(称为时间历程)。
实验室震动分析实验报告(3篇)
第1篇实验名称：实验室震动分析实验日期：2023年3月15日实验地点：实验室振动台实验人员：张三、李四、王五一、实验目的1. 了解震动分析的基本原理和方法。
2. 掌握实验室振动台的使用方法。
3. 通过实验，分析不同振动条件下的震动特性。
二、实验原理震动分析是研究物体在受到周期性或非周期性外力作用下的动态响应过程。
本实验通过实验室振动台对物体进行振动，利用传感器采集震动信号，通过分析信号，得到物体的振动特性。
三、实验仪器与材料1. 实验室振动台2. 传感器3. 数据采集器4. 个人电脑5. 振动实验样品四、实验步骤1. 准备工作：将振动实验样品放置在振动台上，确保样品与振动台接触良好。
2. 连接仪器：将传感器固定在样品上，将传感器输出端连接到数据采集器，数据采集器与个人电脑连接。
3. 设置实验参数：根据实验需求，设置振动台振动频率、振动幅度等参数。
4. 开始实验：启动振动台，使样品进行振动，同时启动数据采集器，记录震动信号。
5. 数据分析：将采集到的震动信号导入电脑，利用振动分析软件进行数据处理和分析。
6. 实验结束：关闭振动台，整理实验器材。
五、实验结果与分析1. 振动频率分析：根据实验数据，分析样品在不同振动频率下的振动特性。
从实验结果可以看出，随着振动频率的增加，样品的振动幅度逐渐减小，振动速度逐渐增大。
2. 振动幅度分析：在相同振动频率下，分析样品在不同振动幅度下的振动特性。
实验结果表明，随着振动幅度的增加，样品的振动速度和加速度也随之增加。
3. 振动响应分析：分析样品在振动过程中的响应特性，包括振动速度、加速度和位移。
从实验结果可以看出，在低频振动下，样品的振动响应较小；在高频振动下，样品的振动响应较大。
4. 振动稳定性分析：观察样品在振动过程中的稳定性，包括振动幅度、频率和相位。
实验结果表明，在振动过程中，样品的振动幅度、频率和相位保持稳定。
六、实验结论1. 通过本实验，掌握了实验室振动台的使用方法，了解了震动分析的基本原理和方法。
机器振动的评定和诊断标准综述1
机器振动的评定和诊断标准综述上海华阳检测仪器有限公司2004年4月5日前言机器的健康检测包括在线或离线监测。
为了描述机器的健康状态首先必须根据法定的标准作为公认的评定准则。
对于机器的制造厂来说标准是产品是否合格的依据：对于机器的使用单位来说，特别是一些大型或流程工业中的关键设备，标准也是随时掌握设备运行状态的依据。
本资料的编制就是为企业的设备管理人员提供帮助和参考。
在编写本资料时主要参考了如下标准：•GB/T 2298-91 机器振动与冲击术语•GB 10084-88 振动冲击数据分析和表示方法•ISO/TC108/SC5 N22 机器状态监测和诊断领或的术误•GB/T 14465-93 材料阻尼特性术语•GB/T 6444-1995 机械振动平衡术语•GB 6075-85 制订机器振动标准的基础•GB 10889-89 泵的振动测量与评价方法•GB 2807-81 电机振动测定方法•GB 10068-2000 轴中心高为56mm及以上电机的机械振动的测量、评定及限值。
•JB 4057-85 汽轮机组机械振动标准•GB 11347-89•GB 11348.1-89 GB 11348.2-89 旋转机械转轴径向振动的测量与评定•GB/T 12779-91 往复式机器整机振动测量与评级方法•ISO/CD 13380 机器状态监测和诊断-----应用性能参数•ISO/TC 108/SC5WG3N30 机器状态监测和诊断----一般指南•ISO/CD 13379 机器状态监测和诊断-----应用有关机器状态信息和数据的解释及诊断技术此外，还参考了北京航天工程院袁宏义1993年5月编录的“设备振动诊断标准建立方法”，在此表示感谢。
振动标准有国家强制性的（GB），国家推荐性的（GB/T），国家指导性的（GB/Z），行业性的。
（例如JB机械行业标准）及企业标准。
还有一些参考ISO标准，国内尚未建立。
本资料搜集了尽可能多的振动评定标准。
振动测试及其分析
振动测试及其分析 1.振动测试与动态信号分析1.1 基本术语动态参数：结构振动的位移、速度、加速度；冲击的加速度；噪声的声压等（随时间变化）。
动态测试：由传感器测得这些非电物理量并转变为电信号，然后经过信号放大、滤波等适调环节，对信号作适当调节，对测试结果进行显示、记录的过程。
模拟信号：工程中的动态物理量都是随时间变化的，相应的连续时间信号称为模拟信号。
数字信号：由模拟信号转换得到的离散数字序列。
其特点是便于存储、处理。
数字信号是模拟信号在一定条件下的近似表示。
数据采集：将连续时间信号转变为离散数字信号的过程称为数据采集。
数据采集的方法：采样、量化—模数转换（A/D 转换）A/D 转换产生的问题：频率混迭（偏度误差）、信号噪声比（随机误差）。
解决或减小误差的方法：抗混滤波、充分利用A/D 转换器的动态范围。
信噪比（SNR ）：信号功率与噪声功率之比。
用来衡量量化误差的大小，可作为反映量化过程的主要精度指标。
动态范围（DR ）：可测试的最大信号与分辨率之比，通常用分贝（dB ）表示。
A/D 转换器的动态范围DR 与A/D 转换位数N 的关系：NDR 2lg 20=； 如N=12，DR ≈72 dB频响函数测试分类：按激振力性质的不同，频响函数测试可分为稳态正弦激励、随机激励及瞬态激励三类。
其中随机测试又有纯随机、伪随机、周期随机之分。
瞬态测试则有快速正弦扫描、脉冲激励和阶跃(张驰)激励等几种方式。
脉冲激励可分为单点敲击多点测量和多点敲击单点测量两种。
前者是求出频响函数矩阵中的某一列，后者是求出频响函数矩阵中的某一行。
根据频响函数矩阵的对称性，其分析完全相同。
1.2 信号分析从观测领域的不同，对信号特征进行分析的方法主要有三种：幅值域、时（间）域、频（率）域。
(1) 幅值域分析：有效值、峰值、平均值、方差（对随机信号 均值、方差，概率密度和概率分布函数）。
峰值：动态信号时间历程中瞬时绝对值的最大值 max )(t x x p =对简谐信号来讲，用峰值描述是恰当的，t A t x ωsin )(=，A x p =。
MEMS地震烈度仪测试技术方案
附件1MEMS地震烈度仪测试技术方案（仅供第一轮测试使用）一、测试目的对目前可征集到的国内外MEMS烈度仪产品主要参数和功能进行摸底检测，为地震烈度仪器改进与入网检测标准制定提供参考。
二、测试依据具体测试内容和测试方法主要依据和参考以下标准：DB/T 22—2007 地震观测仪器进网技术要求地震仪；DB/T 10—2001数字强震动加速度仪；GB/T 10084-1988振动、冲击数据分析和表示方法。
三、测试内容与方法（一）振动台参数测试1.测试条件本次测试使用的振动台主要参数见下表：项目技术指标最小测试频带0.1Hz～100Hz最大载荷10kg空载最大峰值加速度30m/s2最大位移水平台±75mm 垂直台±40mm台面尺寸水平台300mm×240mm 垂直台Φ260mm台面横向振动比<3%台面振动失真度<2% 台面振动噪声（有效值） <0.3 mm/s2 @ 1Hz ～100Hz 台面振动幅度稳定度 0.5%加速度校准结果不确定度1%（k=2）测试环境符合下列条件：温度应为（20±5）℃；湿度（RH ）＜75%。
2.测试内容幅频特性通过振动台分别对固定在振动台上被测烈度仪水平、垂直向输入不同频率相应振级加速度正弦波，读取相应烈度仪的输出（V ）或数字值（counts ），填入相应表格，并进行归一化计算，绘制归一化幅频特性曲线。
线性度测试频率为10Hz ，采样率200Hz ，在10%—100%最大测量范围测量10个检测点，使检测点间的输出差控制在10%左右，记录数据30s ，对的输出数据（counts 或V ）进行线性拟合分析计算，填入相应测试表格，并绘制线性度曲线，得到烈度仪输出线性度。
横向灵敏度将被测烈度仪按灵敏轴向固定在振动台上，将某频率（如：30Hz ，频带内上限1/3频点处）输入1.0g 振级加速度正弦波信号，分别读取烈度仪的轴向与非轴向输出数据（counts 或V ）,分别计算轴向输出与非轴向输出之比值（dB ），见公式如下： )lg(20S 0V V R CRc 为横向抑之比，Vs 为轴向数据输出，Vo 为非轴向输出。
振动和冲击试验解读
深圳市一通检测技术有限公司
振动和冲击测试
正旋振动的测试能力评估：
振动台参数: 最大推力、最大加速度、最大速度、最大 位移、振动台面尺寸和重量、台面共振频率、 振动台频率范围 样品参数：样品尺寸、样品重量、测试参数
振动和冲击测试
实验室随机振动的产生过程 时域信号
傅里叶 转换
频域信号
傅里叶 逆转换
高加速后的频 域型号
时域信号
通过振动台控制器 的计算
深圳市一通检测技术有限公司
振动和冲击测试
随机振动测试参数：
振动频率范围 各频率点上的功率谱密度
深圳市一通检测技术有限公司
振动和冲击测试
深圳市一通检测技术有限公司
振动和冲击测试
随机振动的测试能力评估：
振动台参数: 最大推力、最大加速度、最大速度、最大 位移、振动台面尺寸和重量、台面共振频率、 振动台频率范围 样品参数：样品尺寸、样品重量、测试参数
深圳市一通检测技术有限公司
振动和冲击测试
冲击的来源：
来源：工作环境中的冲击、搬运中的跌落等 机械冲击和机械碰撞的区别： 1、测试次数； 2、测试量级； 3、测试时的发生频率。
深圳市一通检测技术有限公司
振动和冲击测试
什么是振动：
1.1、正旋定频
在选定的频率上（可以是共振频率，特定频率， 或危险频率）按规定的量值进行正弦振动试验，并 达到规定要求的时间。
1.2、正旋扫频
在规定的频率范围内，按规定的量值以一定的扫 描速率由低频到高频，再由高频到低频作为一次扫 频，直到达到规定的总次数为止。
振动信号的处理和分析
机械故障类型： 轴承故障、齿轮 故障、转子不平 衡等
振动信号处理技 术：信号采集、 信号预处理、特 征提取、模式识 别等
地震信号分析
01
02
03
04
地震信号的特点： 频率范围广、信 号强度低、噪声 干扰大
地震信号处理的 方法：滤波、降 噪、特征提取、 模式识别等
地震信号分析的 应用：地震预警、 地震监测、地震 灾害评估等
连续小波变换（CWT）：将信 号分解成一系列小波基的线性 组合，得到信号的时频分布。
离散小波变换（DWT）：将信 号分解成一系列离散小波基的 线性组合，得到信号的时频分 布。
希尔伯特-黄变换（HHT）：将 信号分解成一系列瞬时频率和 瞬时相位的组合，得到信号的 时频分布。
经验模态分解（EMD）：将信 号分解成一系列固有模态函数 （IMF）的线性组合，得到信 号的时频分布。
故障类型识别算法
基于时域特征的识别算法
基于深度学习的识别算法
基于频域特征的识别算法
基于模式识别的识别算法
基于时频域特征的识别算法
基于数据融合的识别算法
0 1
振动信号的采集：使用加速度 计、陀螺仪等传感器进行数据 采集
0 4
模式识别：使用机器学习算法 对振动信号进行分类和识别
实例分析
0 2
信号预处理：对采集到的数据 进行滤波、降噪等处理
数据存储：将采集 到的信号存储到计 算机或存储设备中
采集过程中的影响因素
01
传感器的选择：根据信号类型和频率选择合适的传 感器
02
采样频率：采样频率应满足信号频率的两倍以上
03
采样精度：根据信号精度要求选择合适的采样精度
04
抗干扰能力：采集过程中需要考虑电磁干扰、机械 振动等干扰因素
