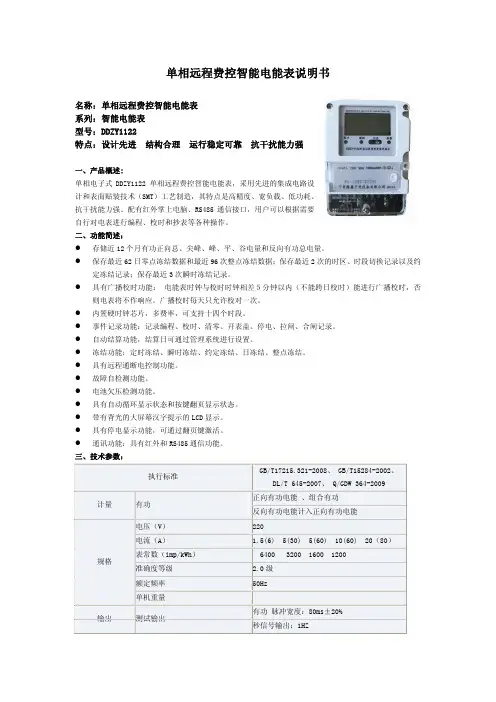

隆基宁光DDZY1122-Z单相费控智能电能表

隆基宁光DDZY1122-Z单相费控智能电能表
【特点及用途】
1. 采用先进的集成电路设计和SMT工艺制造，其特点是高精度、宽负载、低功耗、抗干扰能力强。

配有红外、RS485和载波通信接口。

是一款具有电能量计量、信息存储及处理、实时监测、自动控制、信息交互等功能的电能表。

2.适用范围：计量额定频率为50Hz的交流单相正、反向有功电能。

3.产品符合GB/T17215.321-2008《交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）》、GB/T15284-2002《多费率电能表特殊要求》、DL/T 645-2007《多功能电能表通信规约》、 Q/GDW 364-2009 《单相智能电能表技术规范》的全部技术要求。

4.功能配置表
注：“▲”代表该型号电能表有此功能
【规格及主要技术参数】
1. 规格：
本公司可根据用户要求定制各种规格的电能表。

2、主要技术参数：
2.1 基本误差：
2.2 电气参数（参比条件下测得）:
起动电流：0.4 % Ib
功耗：电压线路< 1.5W, 6.0V A
电流线路< 1.0V A
潜动：具有逻辑防潜动电路
时钟误差< 0.5秒/日(23℃)
液晶使用寿命：>10年
掉电存贮时间：>20年
【功能介绍】
1.计量功能
1.1正向有功电量计量：电能表自动计量正向累计有功
电量，并分别计量正向尖、峰、平、谷各费率电量。

1.2反向有功电量计量：电能表自动计量反向累计有功
电量，并分别计量反向尖、峰、平、谷各费率电量。

当反向用电时，电能表给出反向指示。

1.3组合电量计量：电能表可根据“组合电量模式字（可
设置）”，进行组合总电量和各费率电量的计量。

1.4本地费控智能电能表具有电费计算功能。

计费方式
有分时电价和阶梯电价，对应分时电价电能表和阶
梯电价电能表两种。

分时电价电能表根据尖、峰、
平、谷各费率的正、反向用电量累加和，分别按相
应费率的电价计算电费。

阶梯电价电能表根据当月
的实际用电量，按照预设的阶梯电价分段计算电费。

1.5瞬时参量测量：电能表可测量电压、火线电流、零
线电流、功率、功率因数等参量。

2.分时费率功能
2.1电能表具有两套时区、两套时段，每套时区可设置6个时区，每套时段有两个日时段表，每个日时段表可设置12个日时段。

时区、时段可以任意切换。

2.2电能表具有尖、峰、平、谷4种费率时段。

2.3支持节假日和公休日的特殊费率时段。

3.费控功能（本地费控智能电能表有此功能）
3.1分时电价电能表：可设置两套费率电价，每套费率电价可支持4费率电价；两套费率电价可以在预设的切换时间相互切换。

电能表根据当前的费率，按照费率电价计费。

3.2阶梯电价电能表：可设置两套阶梯电价，每套阶梯电价可支持5梯度阶梯电量及相应的阶梯电价；两套阶梯电价可以在预设的切换时间相互切换。

电能表根据用户当月的实际用电量，按照预设的阶梯电量、阶梯电价计费。

3.3电能表具有两级剩余金额报警功能。

一级报警时，电能表显示“请购电”、并且“报警指示灯”亮。

二级报警时，电能表断电，用户可插卡（用户卡或查询卡）恢复用电。

3.4剩余金额为“0”后，电能表断电；若“透支门限”
不为0，用户可插卡（用户卡或查询卡）恢复用电。

3.5当透支用电金额大于等于“透支门限”时，电能表断电，购电后方可恢复用电。

3.6防囤积功能: 当电能表中剩余金额大于等于充值门限金额时，不接受本次所购金额。

4.显示功能
4.1采用汉字LCD+背光显示。

LCD背光可通过按键或红外设备唤醒。

4.2电能表显示分为键显和循显两种。

4.3故障自检功能：当表计出现故障时，电能表显示出错代码。

4.4停电时可通过翻页键激活停电显示。

4.5使用三只超亮、长寿命LED指示灯。

a. 脉冲信号灯：红色，有电能脉冲时闪烁。

b. 报警信号灯：红色，报警时常亮。

c. 继电器通断指示灯：黄色，负荷开关分断时亮。

5.通讯功能
电能表具有RS485、红外及载波通讯功能。

可实现校时、编程、清表、抄表等功能。

编程、清表需要结合硬件编程开关及密码进行，编程开关可以铅封。

6.事件记录功能
6.1记录最近10次打开罩壳、掉电、编程、校时、清
零、拉闸、合闸、购电等记录。

6.2记录最近12个结算日的结算电量。

6.3记录最近12次定时冻结记录。

6.4记录最近3次瞬时冻结记录。

6.5记录最近2次约定冻结记录。

6.6记录最近62天零点冻结记录。

6.7记录最近96小时整点冻结记录。

6.8记录最近2次时区切换记录。

6.9记录最近2次时段切换记录。

7.输入输出接口
7.1带光耦隔离的无源脉冲输出接口。

7.2红外、RS485通讯接口。

7.3多功能信号输出接口。

可通过软件设置，输出日计
时误差或时段切换信号。

默认输出日计时误差测试信号，频率为1Hz。

7.4 跳闸控制信号输出接口（此功能仅适合于外接空开
的电能表）。

【使用操作说明】
1.外观示意图
远程费控智能电能表：
本地费控智能电能表：
2. 显示屏介绍
3. 显示信息
3.1电表故障信息提示项：当电能表出现故障时，电
能表给出故障信息码（用Err—0X表示）：
3.2本地费控智能表插卡故障信息提示项：当插卡出现故障时，电能表给出插卡故障提示信息（用Err—XX 表示）：
3.3翻页按键显示及自动循环显示内容：“*”表示自动循环显示内容，远程费控智能电能表没有“当前剩余金额”“当前电价”两个显示项：
4．抄表说明
4.1 手工抄表：上电后自动循显。

4.2 红外抄表：用手持终端抄表器进行抄表。

4.3 RS485抄表：通过RS585抄表。

4.4 载波抄表：通过电力线载波进行抄表。

红外通讯的波特率为1200bps；RS485通讯的波特率可设置为：1200bps、2400bps、4800bps、9600bps，默认波特率为：2400bps；载波通讯波特率为2400bps。

5. 校验电表
5.1 光电采样:脉冲指示灯可用来校验电表的误差。

5.2脉冲采样，参照接线图。

【接线与安装】
1.尺寸标注
1.1 外形尺寸：
外形尺寸请参见“外观示意图”。

1.2DDZY1122型电能表侧视、后视图及尺寸：
1.3DDZY1122-Z、DDZY1122C、DDZY1122C-Z型电能
表侧视、后视图及尺寸：
注：1. 尺寸标注单位为：毫米mm。

2. 挂钩为两档可调节的嵌入式挂钩，挂钩孔中心与底部固定孔
中心的距离分别为140mm、150mm。

2. 接线图如下：
3. 安装
电能表适用于环境温度为-30℃～ +60℃，相对湿度不超过85%，空气中无腐蚀性气体的环境中。

建议安装高度在1.8米左右。

【运输与贮存】
1. 电能表应在原包装内，极限环境温度为-40℃～+70℃，相对湿度不超过85%，空气中无腐蚀性气体的环境中。

2. 电表在货架上贮存时，整箱叠放高度不超过5箱，拆箱后单只包装的电能表叠放高度不超过10只。

【保证期限】
电能表自出厂日期十八个月内，在用户遵守本说明书规定要求，铅封仍完整的条件下，倘发现电能表不符合技术条件所规定的要求时，制造厂给予免费修理或更换。
