管螺纹的标注
管螺纹标注方法
螺纹的标注方法一般概述[文本]1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。
下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。
由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。
标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大径、导程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（短、中、长三种）、旋向代号（左旋右旋）。
标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。
2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。
非标准螺纹没有专用代号，需要标准每一个尺寸，技术要求等。
应当尽量采用标准螺纹。
普通螺纹的标注方法[文本]1、对于单线普通螺纹标注格式为（GB/T197-2003 2004年执行）：[文本]对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。
细牙螺纹必须标注螺距，如M16X1.25表示为细牙普通螺纹，螺距为1.25。
公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。
字母代表尺寸与标准尺寸偏离的程度。
一般外螺纹（杆）要比内螺纹（孔）要小一些。
外螺纹用小写字母表示，只有e、f、g、h四个字母，离h越近，间隙越小。
内螺纹用大写表示，只有G, H两。
个字母。
如果中径和顶径的公差代号相同，标一个就可以了。
旋合长度分为短、中、长三种，代号分别用S、N、L表示。
一般中等旋合长度不用标注。
右旋螺纹不标注旋向，左旋标注LH。
2、对于多线普通螺纹标注格式为：对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2。
螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为two starts；三线为three starts；四线为four starts），标注的线数必须使用英文。

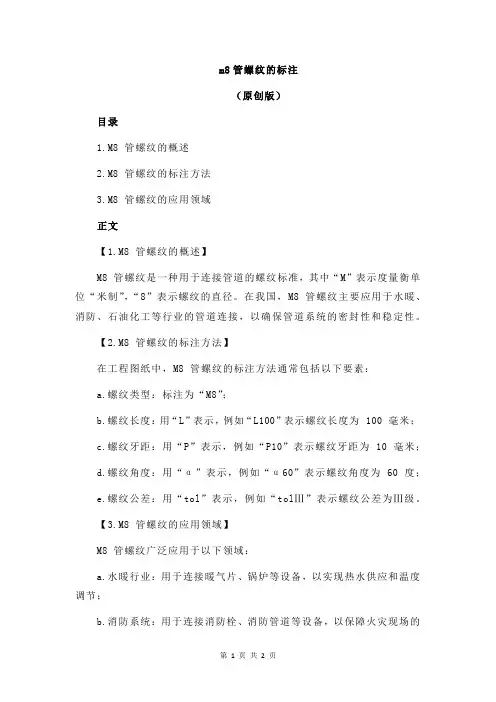

m8管螺纹的标注
m8管螺纹的标注
（原创版）
目录
1.M8 管螺纹的概述
2.M8 管螺纹的标注方法
3.M8 管螺纹的应用领域
正文
【1.M8 管螺纹的概述】
M8 管螺纹是一种用于连接管道的螺纹标准，其中“M”表示度量衡单位“米制”，“8”表示螺纹的直径。
在我国，M8 管螺纹主要应用于水暖、消防、石油化工等行业的管道连接，以确保管道系统的密封性和稳定性。
【2.M8 管螺纹的标注方法】
在工程图纸中，M8 管螺纹的标注方法通常包括以下要素：
a.螺纹类型：标注为“M8”；
b.螺纹长度：用“L”表示，例如“L100”表示螺纹长度为 100 毫米；
c.螺纹牙距：用“P”表示，例如“P10”表示螺纹牙距为 10 毫米；
d.螺纹角度：用“α”表示，例如“α60”表示螺纹角度为 60 度；
e.螺纹公差：用“tol”表示，例如“tolⅢ”表示螺纹公差为Ⅲ级。
【3.M8 管螺纹的应用领域】
M8 管螺纹广泛应用于以下领域：
a.水暖行业：用于连接暖气片、锅炉等设备，以实现热水供应和温度调节；
b.消防系统：用于连接消防栓、消防管道等设备，以保障火灾现场的
灭火用水供应；
c.石油化工：用于连接输油管道、储油罐等设备，以确保石油化工生产的安全和稳定。
总之，M8 管螺纹作为管道连接的重要标准，在多个领域发挥着重要作用。
管螺纹内外螺纹标注
管螺纹内外螺纹标注
一、管螺纹外螺纹标注
1. 普通密封管螺纹
- 要是英制的呢，比如圆锥外螺纹，标注的时候是R。
比如说R1/2，这就表示公称直径是1/2英寸的圆锥外螺纹。
这里的英寸是英制的长度单位哈。
如果是圆柱外螺纹呢，那就是Rp，像Rp3/4，就是公称直径3/4英寸的圆柱外螺纹。
- 这些标注简单直接，就像给外螺纹取个名字一样，看到这个标注，懂行的人就知道是啥样的外螺纹了。
2. 非密封管螺纹
- 对于这种管螺纹的外螺纹，标注是G。
比如说G1，就是公称直径为1英寸的非密封管螺纹外螺纹。
就好像G是这类外螺纹的专属代号，后面跟着的数字就是它的尺寸大小。
二、管螺纹内螺纹标注
1. 普通密封管螺纹
- 圆锥内螺纹标注是Rc。
就像Rc1/4，这意味着公称直径是1/4英寸的圆锥内螺纹。
这个标注就像是内螺纹的身份证，标明了它的类型和大小。
- 圆柱内螺纹前面说过是Rp，和外螺纹圆柱的标注一样，不过要区分是内螺纹还是外螺纹就得看具体的使用场景啦。
2. 非密封管螺纹
- 内螺纹也是G，和外螺纹一样。
比如说G1/2内螺纹，这就表示公称直径1/2英寸的非密封管螺纹内螺纹。
不过在实际使用中，要通过一些其他的方式，比如看装配关系之类的，来区分内螺纹和外螺纹，毕竟它们标注是一样的。
总之呢，管螺纹的这些标注虽然看起来有点复杂，但只要记住这些代号和对应的类型，就像记住朋友的名字和特点一样，就不会搞混啦。
管螺纹标注方法
管螺纹标注方法螺纹的标注方法一般概述 [文本] 1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。
下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。
由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。
标注螺纹的完整标注为: 螺纹特征代号 (牙型) 尺寸代号、 (大径、导程、螺距、线数)、公差带代号(顶径中径)、旋合长度代号(短、中、长三种)、旋向代号(左旋右旋)。
标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。
2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。
非标准螺纹没有专用代号，需要标准每一个尺寸，技术要求等。
应当尽量采用标准螺纹。
普通螺纹的标注方法 [文本] 1、对于单线普通螺纹标注格式为(GB/T197-2003 2004 年执行) : [文本] 对于粗牙普通螺纹，不标注螺距，如 M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。
细牙螺纹必须标注螺距，如M16X1.25 表示为细牙普通螺纹，螺距为 1.25。
公差代号按照: 中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。
字母代表尺寸与标准尺寸偏离的程度。
一般外螺纹(杆)要比内螺纹(孔)要小一些。
外螺纹用小写字母表示，只有 e、f、g、h 四个字母，离 h 越近，间隙越小。
内螺纹用大写表示，只有 G, H 两。
个字母。
如果中径和顶径的公差代号相同，标一个就可以了。
旋合长度分为短、中、长三种，代号分别用 S、N、L 表示。
一般中等旋合长度不用标注。
右旋螺纹不标注旋向，左旋标注 LH。
2、对于多线普通螺纹标注格式为: 对于多线螺纹用 Ph 导程 P(螺距)的标注方式表示,如 M20XPh6P2。
螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明(例如双线为 two starts;三线为 three starts;四线为 four starts)，标注的线数必须使用英文。

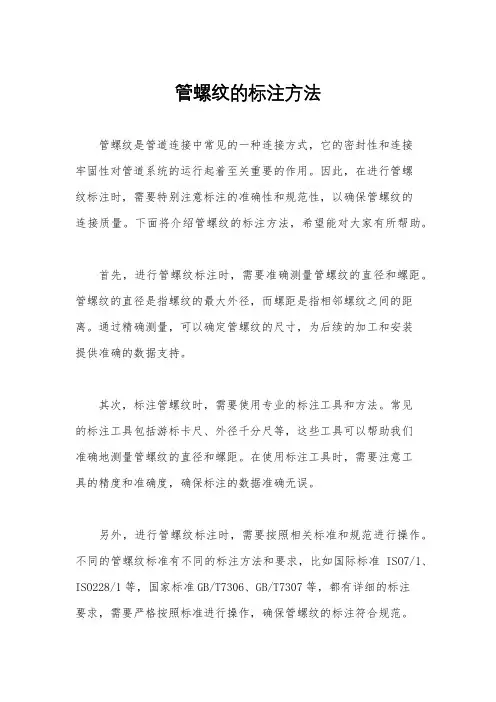

管螺纹的标注方法
管螺纹的标注方法管螺纹是管道连接中常见的一种连接方式，它的密封性和连接牢固性对管道系统的运行起着至关重要的作用。
因此，在进行管螺纹标注时，需要特别注意标注的准确性和规范性，以确保管螺纹的连接质量。
下面将介绍管螺纹的标注方法，希望能对大家有所帮助。
首先，进行管螺纹标注时，需要准确测量管螺纹的直径和螺距。
管螺纹的直径是指螺纹的最大外径，而螺距是指相邻螺纹之间的距离。
通过精确测量，可以确定管螺纹的尺寸，为后续的加工和安装提供准确的数据支持。
其次，标注管螺纹时，需要使用专业的标注工具和方法。
常见的标注工具包括游标卡尺、外径千分尺等，这些工具可以帮助我们准确地测量管螺纹的直径和螺距。
在使用标注工具时，需要注意工具的精度和准确度，确保标注的数据准确无误。
另外，进行管螺纹标注时，需要按照相关标准和规范进行操作。
不同的管螺纹标准有不同的标注方法和要求，比如国际标准ISO7/1、ISO228/1等，国家标准GB/T7306、GB/T7307等，都有详细的标注要求，需要严格按照标准进行操作，确保管螺纹的标注符合规范。
此外，标注管螺纹时，需要注意标注的清晰度和可读性。
标注应该清晰可见，避免模糊或混淆，以免给后续的加工和安装带来困扰。
同时，标注应该具有良好的可读性，方便相关人员进行查阅和使用，提高工作效率和准确性。
最后，进行管螺纹标注时，需要及时记录和归档标注数据。
标注数据是管螺纹连接的重要依据，需要进行及时的记录和归档，以备日后的查阅和使用。
同时，标注数据也是管螺纹质量的重要证据，可以为管道系统的安全运行提供有力支持。
总之，管螺纹的标注方法对管道连接质量至关重要，需要我们认真对待。
通过准确测量、专业工具、严格标准、清晰可读、及时记录等方法，可以确保管螺纹标注的准确性和规范性，为管道系统的安全运行提供保障。
希望大家在进行管螺纹标注时，能够严格按照标准要求进行操作，确保管螺纹连接质量，保障管道系统的安全运行。
管螺纹的代号标注
梯形螺纹的代号标注
螺纹类型 特征代号
螺纹标注实例
内、外螺纹配合标注实例
Tr24×10（P5）LH-7H Tr：螺纹特征代号
Tr24×5LH-7H/7e 7H：内螺纹公差带代号
梯
24：公称直径
形 螺
Tr
10：导程
纹
P5：螺距
7e：外螺纹公差带代号
LH：左旋
7H：中径公差带代号
说明： 1．单线螺纹只标注螺距，多线螺纹标注螺距和导程。
R
R：螺纹特征代号
（圆锥外螺纹） 2：尺寸代号
LH：左旋
内、外螺纹配合标注实例 G1/G1A-LH
Rp2/R2-LH Rc2/R2
说明：
1．管螺纹尺寸代号不再称作公称直径，也不是螺纹本身的任何直径尺 寸，只是一个无单位的代号。
2．管螺纹为英制细牙螺纹，其公称直径近似为管子的内孔直径，以英 寸为单位。
2．右旋螺纹不标注旋向代号，左旋螺纹则用LH表示。
3．旋合长度分为长旋合长度L、中等旋合长度N和短旋合长度S三种，中 等旋合长度N不标注。
4．公差带代号中，前者为中径公差带代号，后者为顶径公差带代号，两 者一致时则只标注一个公差带代号。内螺纹用大写字母，外螺纹用小写字母 。 5.内、外螺纹配合的公差带代号中，前者为内螺纹公差带代号，后者为 外螺纹公差带代号，中间用“ / ”分开。
M：螺纹特征代号
M12×1-6H/7g8g-LH 6H：内螺纹中径和顶径公差带代号
细
12：公称直径
牙
1：螺距
7g：外螺纹中径公差带代号 8g:外螺纹顶径公差带代号
7H：内螺纹中径公差带代号
8H：内螺纹顶径公差带代号
说明： 1．细牙螺纹的每一个公称直径对应着数个螺距，因此必须标出螺距值，
管螺纹标准尺寸标注方法
管螺纹标准尺寸标注方法管螺纹标准尺寸标注方法是为了方便管道工程中使用的各种机械、工具以及管件的配合，从而保证设备与系统的稳定性与安全性。
在管道工程中，标注的准确性和规范性是非常重要的，因此需要管螺纹标准尺寸标注方法来规范标注。
以下是管螺纹标准尺寸标注方法的10条详细描述：1.直径标注：管道的实际直径应标注在管道上，其单位为毫米。
通常，标注的直径应为管道内径（ID）或管道外径（OD）。
2.螺纹数量标注：在管道标注中，标注具有相同螺纹数量的管道，应用于连接管件，标注方法为"XXX"-TPI（每英寸螺纹数量）如：1/2"-14 NPT。
3.螺纹类型标注：螺纹类型应根据管道和配件的相应标准进行标注。
在美国常见的有NPT（锥管螺纹）和NPSM（平直螺纹）；在欧洲常用的是BSP螺纹。
4.山峰深度标注：标注方法为山峰深度为螺纹高度的一半，用来描述螺纹的深度，常见的标准深度为0.5mm。
5.螺距标注：在螺纹标准中，每英寸的螺纹数量是螺距。
螺距应标注在管道上，单位为毫米。
6.板厚标注：对于必须采用厚壁管道的细节，其板厚应标注在管道中，并以毫米为单位。
7.管长标注：管道的长度应标注在管道上，以毫米为单位。
标注的长度应是管道的实际长度。
8.螺纹深度标注：这通常用于标记螺丝孔的深度，深度应以毫米为单位标注在管道上。
9.压力等级标注：管道所能承受的最大工作压力应该标注在管子上，通常用Mpa或psi表示。
10.连接方式标注：用于标注管子和配件的连接方式，如通过螺纹、焊接、套管或者其他连接方式。
以上是管螺纹标准尺寸标注方法的十条详细描述，希望对相关人员在管道工程中进行标注起到指导作用，提高管道工程的安全性和稳定性。
管螺纹的标注
首先明确的是：英制螺纹；最常用的分为两大类：圆柱管螺纹（G）与圆锥管螺纹（ZG）新国标标注为:圆柱管螺纹（RP）与圆锥管螺纹（R或RC）你可以用你所知道的已知条件，对照手册中的标准螺纹的一切数据，如果逐项都能吻合，才能确定。
可以查化学工业出版是社出版的：机械设计手册你说的：外径14.2四牙的螺距5.6,肯定矛盾，这种螺纹不可能存在实例：1/4-28 UNF-1B 这是一个英制螺纹的标注1/4 是螺纹公称直径28 是指每一英寸28个牙，即牙距为1/28 英寸，25.4mm/28。
UN 是螺纹的标准牙型，牙顶角为60度。
螺纹标准的一种，按夕外形分圆柱、圆锥两种；按牙型角分55°、60°两种。
螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸。
一时等于8分，1/4 时就是2分，如此类推。
国夕卜常用英制螺纹的代号、名称和标准号：B.S.W. 标准惠氏粗牙系列，一般用途圆柱螺纹B.S.F. 标准惠氏细牙系列，一般用途圆柱螺纹Whit.S 附加的惠氏可选择系列，一般用途圆柱螺纹Whit 惠氏牙型的非标准螺纹以上为英国标准BS84 牙型角为55°的英制螺纹UN恒定螺距系列的统一螺纹UNC粗牙系列的统一螺纹UNF细牙系列的统一螺纹UNEF 超细牙系列的统一螺纹UNS①特殊系列的统一螺纹UNR圆弧牙底恒定螺距系列的统一螺纹UNRC圆弧牙底粗牙系列统一螺纹UNRF圆弧牙底细牙系列统一螺纹UNREF圆弧牙底超细牙系列统一螺纹UNRS圆弧牙底特殊系列统一螺纹以上为美国标准ANSIB1.1标准牙型（牙底是平的或随意倒圆的）的内、夕外螺纹圆弧牙底的UNR、UNRC、UNRF、UNREF、NRS只用于夕外螺纹而没有内螺纹NPT②一舟殳用途的锥管螺纹NPSC管接头用直管螺纹NPTR导杆连接用锥管螺纹NPSM机械连接用直管螺纹NPSL锁紧螺母用直管螺纹NPSH软管连接用直管螺纹以上为美国标准ANSIB1.20.1牙型角为60°的英制管螺纹NPTF干密封标准型锥管螺纹美国标准ANSIB1.20.3 I型PTF-SAE SHORT干密封短型锥管螺纹美国标准ANSIB1.20.3 II型NPSF 干密封标准型燃油用直管内螺纹美国标准ANSIB1.20.3 III 型NPS1干密封标准型一般用直管内螺纹美国标准ANSIB1.20.3 IVACME③ 一舟殳用途的梯形螺纹美国标准ANSIB1.5牙型角为29°的英制传动螺纹①尺寸和公差使用与标准系列相同的公式计算的标准系列之外的所有直径与螺距组合。
管螺纹的标注
首先明确的是：英制螺纹；最常用的分为两大类：圆柱管螺纹（G) 与圆锥管螺纹(ZG)新国标标注为:圆柱管螺纹（RP)与圆锥管螺纹(R或RC)你可以用你所知道的已知条件，对照手册中的标准螺纹的一切数据，如果逐项都能吻合，才能确定。
可以查化学工业出版是社出版的：机械设计手册你说的：外径14.2 四牙的螺距5.6，肯定矛盾，这种螺纹不可能存在实例：1/4-28 UNF-1B 这是一个英制螺纹的标注 1/4 是螺纹公称直径28 是指每一英寸28个牙,即牙距为1/28英寸,25.4mm/28 。
UN 是螺纹的标准牙型,牙顶角为60度。
螺纹标准的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。
螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸。
一吋等于8分，1/4 吋就是2分，如此类推。
国外常用英制螺纹的代号、名称和标准号：B.S.W. 标准惠氏粗牙系列，一般用途圆柱螺纹 B.S.F. 标准惠氏细牙系列，一般用途圆柱螺纹Whit.S 附加的惠氏可选择系列，一般用途圆柱螺纹Whit 惠氏牙型的非标准螺纹以上为英国标准BS84 牙型角为55°的英制螺纹UN 恒定螺距系列的统一螺纹UNC 粗牙系列的统一螺纹UNF 细牙系列的统一螺纹UNEF 超细牙系列的统一螺纹UNS①特殊系列的统一螺纹UNR 圆弧牙底恒定螺距系列的统一螺纹UNRC 圆弧牙底粗牙系列统一螺纹UNRF 圆弧牙底细牙系列统一螺纹UNREF 圆弧牙底超细牙系列统一螺纹UNRS 圆弧牙底特殊系列统一螺纹以上为美国标准ANSIB1.1标准牙型(牙底是平的或随意倒圆的)的内、外螺纹圆弧牙底的UNR、UNRC、UNRF、UNREF、NRS只用于外螺纹而没有内螺纹NPT②一般用途的锥管螺纹NPSC 管接头用直管螺纹NPTR 导杆连接用锥管螺纹NPSM 机械连接用直管螺纹NPSL 锁紧螺母用直管螺纹NPSH 软管连接用直管螺纹以上为美国标准ANSIB1.20.1 牙型角为60°的英制管螺纹NPTF 干密封标准型锥管螺纹美国标准ANSIB1.20.3 Ⅰ型PTF-SAE SHORT 干密封短型锥管螺纹美国标准ANSIB1.20.3 Ⅱ型NPSF 干密封标准型燃油用直管内螺纹美国标准ANSIB1.20.3 Ⅲ型NPS1 干密封标准型一般用直管内螺纹美国标准ANSIB1.20.3 Ⅳ型ACME③一般用途的梯形螺纹美国标准ANSIB1.5 牙型角为29°的英制传动螺纹①尺寸和公差使用与标准系列相同的公式计算的标准系列之外的所有直径与螺距组合。
螺纹的表示方法和标注
螺纹的表示法和标注螺纹若按真实投影作图，比较麻烦。
为了简化作图，国家标准《机械制图》GB/T4459.1—1995规定了螺纹的表示法。
按此表示法作图并加以标注，就能清楚地表示螺纹的类型、规格和尺寸。
(一)螺纹的表示法1、外螺纹的表示法(图9-8)图9-8 外螺纹的表示法(1)外螺纹不论其牙型如何，螺纹牙顶圆的投影用粗实线表示；牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出。
画图时小径尺寸可近似地取d l≈0.85d。
(2)有效螺纹的终止界线(简称螺纹终止线)在视图中用粗实线表示；在剖视图中则按图9-8b主视图的画法(即终止线只画螺纹牙型高的一小段)，剖面线必须画到表示牙顶圆投影的粗实线为止。
(3)在垂直于螺纹轴线的投影面的视图(即投影为圆的视图)中，表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定)，此时螺杆上的倒角投影不应画出。
2．内螺纹的表示法(图9-9、图9-10)图9-9 内螺纹的表示法(1)内螺纹不论其牙型如何，在剖视图中，螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示。
螺纹终止线用粗实线表示。
剖面线应画到表示牙顶圆投影的粗实线为止。
(2)在投影为圆的视图中，表示牙底圆的细实线只画约3/4圈，此时螺孔上的倒角投影不应画出。
(3)绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出。
(4)当螺纹为不可见时，其所有图线用虚线绘制，如图9-10所示。
3、内、外螺纹连接的表示法(图9-11)内、外螺纹连接，一般用剖视图表示。
此时，它们的旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。
画图时必须注意，表示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线，必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐。
这与倒角大小无关，它表明内、外螺纹具有相同的大径和相同的小径。
按规定，当实心螺杆通过轴线剖切时按不剖处理，如图9-11a所示。
图9-10 不可见螺纹的表示法图9-11 内、外螺纹连接的表示法4、螺纹牙型表示法螺纹牙型一般在图形中不表示，当需要表示或表示非标准螺纹(如方牙螺纹)时，可按图9-12、图9-13的形式绘制，既可在剖视图中表示几个牙型，也可用局部放大图表示。
管螺纹的标注
管螺纹的标注
管螺纹的标注
用螺纹密封的管螺纹
螺纹特征代号尺寸代号旋向代号
非螺纹密封的管螺纹
螺纹特征代号尺寸代号公差等级代号旋向代号
1．上述螺纹标记中的螺纹特征代号分两类：1）用螺纹密封的管螺纹特征代号：Rc表示圆锥内螺纹；Rp表示圆柱管螺纹（圆柱内螺纹或圆柱外螺纹）；R表示圆锥外螺纹。
2）非螺纹密封圆柱管螺纹特征代号：G。
，
2．两类螺纹中的尺寸代号，（《按机械制图》附表中1－2和1－3的第一栏）标注在螺纹特征代号之后，例如Rp3/8,Rc1 1/2，G1/2等。
3．公差等级代号只对非螺纹密封的外管螺纹，分为A、B两个精度等级，在尺寸代号后注明，对内螺纹不标注公差等级代号，例如G11/2A，G11/2B，G11/2。
4．螺纹为右旋时，不标注旋向代号；为左旋时应标注“LH”。
例如R11/2－LH。
5．内、外螺纹装配在一起时，内、外螺纹的标记用斜线分开，左边表示内螺纹，右边表示外螺纹。
例如;G1/G1B；Rc1/2/R11/2－LH。
标注示例：
Rp1 表示尺寸代号为1，用螺纹密封的圆柱内螺纹
R1/2－LH 表示尺寸代号为1/2、用螺纹密封的圆锥外螺纹
Rc1/2 表示尺寸代号为1/2、用螺纹密封的圆锥内螺纹
G1 表示尺寸代号为1、非螺纹密封的圆柱内螺纹
G3/4B 表示尺寸代号为3/4、非螺纹密封的B级圆柱外螺纹。
npt螺纹标注方法
npt螺纹标注方法NPT螺纹标注方法NPT螺纹是一种常用于管道连接的螺纹标准，它具有一些特殊的标注方法。
本文将介绍NPT螺纹标注的相关内容，以帮助读者更好地理解和应用该标准。
一、螺纹标注的基本要素NPT螺纹标注主要包括螺纹尺寸和螺纹类型两个要素。
螺纹尺寸通常由直径和螺距两个参数来表示，例如1/2-14 NPT。
其中，“1/2”表示螺纹直径为1/2英寸，“14”表示每英寸的螺距为14根。
NPT螺纹的螺距是常用的螺纹标准之一，其螺距通常为14、18、27、34、42、48等数值。
二、螺纹类型的标注方法NPT螺纹根据其内螺纹和外螺纹的形状，可以分为内螺纹和外螺纹两种类型。
在标注中，内螺纹一般以“NPT”表示，外螺纹则以“NPTF”表示。
这两种标注方式的主要区别在于其密封性能。
NPT 螺纹采用锥面密封，而NPTF螺纹则采用平面密封。
因此，在实际应用中，需要根据具体的需求选择合适的螺纹类型。
三、螺纹标注的示例下面以一些常见的螺纹标注示例来说明NPT螺纹标注的方法。
1. 1/4-18 NPT该标注表示螺纹直径为1/4英寸，每英寸的螺距为18根，螺纹类型为NPT。
2. 3/8-18 NPTF该标注表示螺纹直径为3/8英寸，每英寸的螺距为18根，螺纹类型为NPTF。
3. 1/2-14 NPT该标注表示螺纹直径为1/2英寸，每英寸的螺距为14根，螺纹类型为NPT。
4. 3/4-14 NPTF该标注表示螺纹直径为3/4英寸，每英寸的螺距为14根，螺纹类型为NPTF。
四、螺纹标注的应用场景NPT螺纹标注方法广泛应用于管道连接、阀门、管件等领域。
例如，在液压系统中，NPT螺纹常用于连接液压管道和液压阀门，其可靠的密封性能可以有效防止液体泄漏。
此外，在气体输送管道、石油化工等行业中，NPT螺纹也被广泛采用。
五、注意事项在使用NPT螺纹标注时，需要注意以下几个问题。
1. 确定螺纹尺寸和螺纹类型前，应充分了解具体的应用需求和标准要求。
螺纹的标注
（四）螺纹的标注（普通螺纹的标注、管螺纹的标注、梯形螺纹的标注、锯齿形螺纹的标注）螺纹的标注格式：螺纹代号 --螺纹公差带代号--螺纹旋合长度代号组成。
螺纹的精度由公差带代号和旋合长度代号来共同来决定，反映螺纹加工的难易。
1.普通螺纹的标注（1）螺纹代号螺纹特征代号 M 公称直径X螺距旋向粗牙普通螺纹的螺纹代号用牙型代号“ M”及“公称直径”表示；细牙普通螺纹的螺纹代号用牙型代号“M”及“公称直径X螺距”表示。
当螺纹为左旋时，在螺纹代号后加“LH”字。
（2）螺纹公差带代号包括中径公差带代号与顶径公差带代号。
螺纹公差带代号由表示其大小的公差等级数字和基本偏差字母组成。
如 6H、6g等。
中径公差带代号与顶径公差带代号不相同则要分别标注，如M20-5g6g；若两者相同，则只标注一个代号，如M20-6g。
（3）螺纹旋合长度代号按短 (S) 、中(N) 、长(L)有三组旋合长度。
在一般情况下，不标注旋合长度，按中等旋合长度（N）来确定；必要时加注旋合长度代号S或L。
如M20-6H-S，M20-5g6g-L。
有关常用的螺纹公差等级及基本偏差如表 14-1 .2.管螺纹的标注管螺纹的标注格式：螺纹特征代号尺寸代号公差等级旋向。
管螺纹的螺纹特征代号在前面已经介绍，尺寸代号为英寸单位；对非螺纹密封的外管螺纹可标注公差等级，公差等级有A，B两种，其它管螺纹的公差等级只有一种，可省略标注；旋向代号中，若为右旋可不标注，若为左旋，用“-LH”来注明。
[例]G1 1/2“ —LH 表示用于非螺纹密封的圆柱管螺纹，尺寸代号为1 1/2 英寸，为左旋。
R1 1/2“ —LH表示用于螺纹密封的左旋圆锥外管螺纹，尺寸代号为1 1/2 英寸。
注意，在对管螺纹的标注时，要用指引线的形式进行标注。
指引线应从大径线上引出，且不得与剖面线平行。
3.梯形螺纹的标注梯形螺纹的标注格式：螺纹代号 --螺纹公差带代号--螺纹旋合长度代号。
梯形螺纹的螺纹代号由牙型代号和尺寸规格组成，若为右旋可不标注，若为左旋，用“ -LH”来注明。
螺纹标注的方法汇总
螺纹标注的方法汇总1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。
下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。
由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。
标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大径、导程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（短、中、长三种）、旋向代号（左旋右旋）。
标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。
2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。
非标准螺纹没有专用代号，需要标注每一个尺寸，技术要求等。
应当尽量采用标准螺纹。
普通螺纹的标注方法1、对于单线普通螺纹标注格式为（GB/T197-2003 2004年执行）：图片对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。
细牙螺纹必须标注螺距，如M16X1.25表示为细牙普通螺纹，螺距为1.25。
公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。
字母代表尺寸与标准尺寸偏离的程度。
一般外螺纹（杆）要比内螺纹（孔）要小一些。
外螺纹用小写字母表示，只有e、f、g、h四个字母，离h越近，间隙越小。
内螺纹用大写表示，只有G,H 两。
个字母。
如果中径和顶径的公差代号相同，标一个就可以了。
旋合长度分为短、中、长三种，代号分别用S、N、L表示。
一般中等旋合长度不用标注。
右旋螺纹不标注旋向，左旋标注 LH。
2、对于多线普通螺纹标注格式为：图片对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2。
螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为twostarts；三线为threestarts；四线为fourstarts），标注的线数必须使用英文。
管螺纹的标注与管螺纹内径外径对照(1)
螺纹直径 大径D、d 7.723 9.728 13.157 16.662 20.955 22.911 26.441 30.201 33.249 37.897 41.91 47.803 53.746 59.614 65.71 75.184 81.534 87.884 100.33 113.03 138.43 163.83
管螺纹的标注与标准螺纹换算(螺压角为55度)
管螺纹尺寸代号 (约等于管的内径， 单位：in） G1/16 G1/8 G1/4 G3/8 G1/2 G5/8 G3/4 G7/8 G1 G1-1/8 G1-1/4 G1-1/2 G1-3/4 G2 G2-1/4 G2-1/2 G2-3/4 G3 G3-1/2 G4 G5 G6
每英寸牙数11 11 11 11 11 11 11 11 11 11
螺距 p 0.907 0.907 1.337 1.337 1.814 1.814 1.814 1.814 2.309 2.309 2.309 2.309 2.309 2.309 2.309 2.309 2.309 2.309 2.309 2.309 2.309 2.309
螺纹直径 小径D1、d1 6.561 8.566 11.445 14.95 18.631 20.587 24.117 27.877 30.291 34.939 38.952 44.845 50.788 56.656 62.752 72.226 78.578 84.926 97.372 110.072 135.472 160.872
注：1in=25.4mm 1、用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下： Rc—圆锥内螺纹 Rp—与圆锥外螺纹配合的圆柱内螺纹 R—圆锥外螺纹 标准规定将螺纹尺寸代号写在特征代号之后，若螺纹为械旋应再加写左旋代号LH，具体示例如下： 圆锥内螺纹：Rc1/2 左旋圆柱内螺纹：Rp1/2—LH 圆柱内螺纹与圆锥外螺纹的配合：Rp2/R2 2、非螺纹密封的管螺纹标记如下： A级外螺纹：G1/2A 内螺纹：G1/2 左旋B级外螺纹：G1/2B—LH 螺纹副：G1/2G1/2A
