贴片电容短路与漏电故障原因分析
y电容产生漏电
y电容产生漏电问题背景：电容器是一种常见的电子元器件，可以储存电荷并在电路中起到滤波、耦合等作用。
但是在使用过程中，有时会出现漏电现象，即电容器内部的电荷会逐渐流失，导致其功能受到影响。
本文将从原理、原因、检测和解决方法等方面对y电容产生漏电问题进行详细分析。
一、y电容的工作原理1.1 y电容的结构y电容是一种多层陶瓷片式贴片固定型陶瓷介质多层片式固定型铝电解质（或铝氧化物）表面贴装型高频陶瓷片式固定型铝电解质（或铝氧化物）表面贴装型高频陶瓷片式固定型铝电解质（或铝氧化物）表面贴装型高频陶瓷片式固定型铝电解质（或铝氧化物）表面贴装型高频陶瓷片式固定型金属膜介质多层片式固定型金属膜介质多层片式固定型金属膜介质多层片式固定型金属膜介质多层片式固定型电容器。
其结构如下图所示：y电容的结构1.2 y电容的工作原理y电容的工作原理是利用两个导体之间的介质来储存电荷。
当y电容接通电源后，正极和负极之间会形成电场，导致正极上聚集正电荷，负极上聚集负电荷。
这些电荷会在介质中储存，并在需要时释放出来。
当y电容断开电源后，由于介质的绝缘性能，储存在y电容中的电荷不会立即流失。
二、y电容漏电的原因2.1 介质老化y电容内部的介质是其储存和释放电荷的关键部分。
但是随着时间的推移，介质会逐渐老化，并且其绝缘性能会下降。
这就会导致y电容内部的储存和释放过程受到影响，从而产生漏点现象。
2.2 贮存条件不良如果y电容在生产过程中或者运输过程中没有得到良好保护，则可能受到潮湿、高温等环境因素影响而产生损坏，从而导致漏电现象的发生。
2.3 过电压如果y电容在使用过程中受到过大的电压冲击，则可能会导致其内部介质破裂或者导体之间产生短路，从而引起漏电现象。
三、y电容漏电的检测方法3.1 万用表测量法可以使用数字万用表来检测y电容是否存在漏点问题。
具体方法是将万用表的正负极分别接触到y电容的两端，然后选择“电阻”档位进行测量。
如果显示出来的数值比标准值偏差较大，则说明该y电容存在漏点问题。
贴片电容短路与漏电故障原因分析
贴片电容短路与漏电故障原因分析贴片击穿和漏电性质是相同的，漏电严峻时就等同于击穿。
轴向电容所以两种故障对电容的影响也是相像的。
下面一起来学习一下：贴片电容击穿和漏电性质是相同的，漏电严峻时就等同于击穿。
轴向电容所以两种故障对电容电路的影响也是相像的。
贴片电容击穿后对直流形成开路，造成直流电路工作不正常。
换句话说，当电容击穿时通过测量电路中有关测试点的直流大小，可以发觉电容是否击穿或漏电。
电容击穿后只对该电容局部电路产生影响。
由于在其他电路中仍有电容仍对直流有隔绝作用。
按照这一原理可以缩短检修范围。
贴片电容短路与漏电发生在不同电路影响也不同，比如耦合电路短路后直流将挺直流往下一级，这种不该有的电流就是噪声，而滤波电容击穿时则可能会熔断保险丝。
的工作原理和结构这得从电容器的结构上说起。
最容易的电容器是由两端的极板和中间的绝缘电介质(包括空气)构成的。
通电后，极板带电，形成电压(电势差)，但是因为中间的绝缘物质，所以囫囵电容器是不导电的。
不过，这样的状况是在没有超过电容器的临界电压(击穿电压)的前提条件下的。
我们知道，任何物质都是相对绝缘的，当物质两端的电压加大到一定程度后，物质是都可以导电的，我们称这个电压叫击穿电压。
电容也不例外，电容器被击穿后，就不是绝缘体了。
不过在中学阶段，轴向电容这样的电压在电路中是见不到的，所以都是在击穿电压以下工作的，可以被当做绝缘体看。
但是，轴向电容在沟通电路中，由于电流的方向是随时光成一定的函数关系变幻的。
而电容器充放电的过程是有时光的，这个时候，在极板间形成变幻的电场，而这个电场也是随时光变幻的函数。
事实上，电流是通过场的形式在电容器间通过的。
将两平行导电极板隔以绝缘物质而具有储存电荷能力的器材，称为电第1页共2页。
贴片电容受压短路-概述说明以及解释
贴片电容受压短路-概述说明以及解释1.引言1.1 概述概述部分：贴片电容作为电子元件中常见的一种，其在电路中起着储存和滤波的作用。
然而，在实际应用中，贴片电容可能会受到外界压力而发生短路现象，给电路带来不良影响甚至损坏设备。
本文旨在探讨贴片电容受压短路的原因、影响以及处理方法，以期为电子工程师提供参考并提升电路设计与维护的能力。
1.2文章结构1.2 文章结构本文将首先介绍贴片电容的作用和特点，以便读者对贴片电容有一个基本的了解。
接着将分析贴片电容受压短路的原因和可能带来的影响，帮助读者认识到这个问题的严重性。
最后将探讨处理贴片电容受压短路的方法，包括预防和修复措施，希望能够为相关行业提供一些实用的建议。
通过这些内容的阐述，读者可以更全面地了解贴片电容受压短路的问题，以及如何有效应对和解决这一挑战。
1.3 目的目的部分的内容如下:本文旨在探讨贴片电容受压短路这一常见问题，分析其发生的原因和可能造成的影响。
通过介绍处理贴片电容受压短路的方法，帮助读者了解如何有效预防和解决这一问题。
同时，本文还将总结相关知识，并展望未来在贴片电容应用领域的发展方向，为读者提供更深入的参考和思考。
2.正文2.1 贴片电容的作用和特点:贴片电容是一种常见的电子元件，广泛应用于各种电路中。
它的主要作用是在电路中存储电荷和释放电荷，从而在电路中起到滤波、耦合、隔直等作用。
贴片电容由于其小巧轻便的特点，被广泛应用于手机、平板电脑、电视机、笔记本电脑等电子产品中。
贴片电容的特点主要包括体积小、重量轻、功率密度高、频率响应稳定、工作温度范围广泛、使用寿命长等。
由于其具有这些优点，贴片电容在现代电子设备中占据着重要的地位。
总的来说，贴片电容作为一种重要的电子元件，具有较高的可靠性和稳定性，其作用和特点使其在各种电子设备中得到了广泛应用。
2.2 受压短路的原因和影响：贴片电容受压短路是指在贴片电容元件表面上发生断裂或裂纹，导致电容器两个电极之间造成短路现象。
贴片电容失效分析
由于贴片电容的材质是高密度、硬质、易碎和研磨的MLCC，所以在使用过程中，需要十分谨慎。
经有关工程师分析，以下几种情况容易造成贴片电容的断裂及失效：1、贴片电容在贴装过程中,若贴片机吸嘴头压力过大发生弯曲,容易产生变形导致裂纹产生;2、如该颗料的位置在边缘部份或靠近边源部份,在分板时会受到分板的牵引力而导致电容产生裂纹最终而失效.建议在设计时尽可能将贴片电容与分割线平行排放.当我们处理线路板时,建议采用简单的分割器械处理,如我们在生产过程中,因生产条件的限制或习惯用手工分板时,建议其分割槽的深度控制在线路板本身厚度的1/3~1/2之间,当超过1/2时,强烈建议采用分割器械处理,否则,手工分板将会大大增加线路板的挠曲,从而会对相关器件产生较大的应力,损害其可靠性.3、焊盘布局上与金属框架焊接端部焊接过量的焊锡在焊接时受到热膨胀作用力,使其产生推力将电容举起,容易产生裂纹.4、在焊接过程中的热冲击以及焊接完后的基板变形容易导致裂纹产生:电容在进行波峰焊过程中,预热温度,时间不足或者焊接温度过高容易导致裂纹产生,5、在手工补焊过程中.烙铁头直接与电容器陶瓷体直接接触,容量导致裂纹产生。
焊接完成后的基板变型(如分板,安装等)也容易导致裂纹产生。
多层陶瓷电容(MLCC)应用注意事项一、储存为了保持MLCC的性能,防止对MLCC的不良影响储存时注意以下事项：1.室内温度5~40℃，温度20%~70%RH；2.无损害气体：含硫酸、氨、氢硫化合物或氢氯化合物的气体；3.如果MLCC不使用，请不要拆开包装。
如果包装已经打开，请尽可能地重新封上。
缩带装产品请避免太阳光直射，因为太阳光直射会使MLCC老化并造成其性能的下降。
请尽量在6个月内使用，使用之前请注意检查其可焊性。
二、物工操作MLCC是高密度、硬质、易碎和研磨的材质，使用过程中，它易被机械损伤，比如开裂和碎裂（内部开裂需要超声设备检测）。
MLCC在手持过程中，请注意避免污染和损伤。

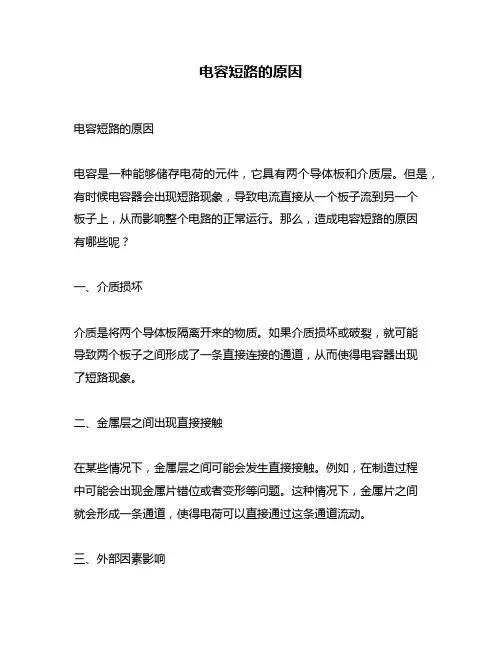

电容短路的原因
电容短路的原因电容短路的原因电容是一种能够储存电荷的元件，它具有两个导体板和介质层。
但是，有时候电容器会出现短路现象，导致电流直接从一个板子流到另一个板子上，从而影响整个电路的正常运行。
那么，造成电容短路的原因有哪些呢？一、介质损坏介质是将两个导体板隔离开来的物质。
如果介质损坏或破裂，就可能导致两个板子之间形成了一条直接连接的通道，从而使得电容器出现了短路现象。
二、金属层之间出现直接接触在某些情况下，金属层之间可能会发生直接接触。
例如，在制造过程中可能会出现金属片错位或者变形等问题。
这种情况下，金属片之间就会形成一条通道，使得电荷可以直接通过这条通道流动。
三、外部因素影响外部因素也可能导致电容器出现短路现象。
例如，在高温环境下工作的电容器可能会受到温度膨胀和收缩的影响，并且在某些情况下可能会因此出现短路。
此外，电容器还可能会受到机械冲击、振动、湿度等因素的影响。
四、使用寿命到期电容器的使用寿命有限，一旦超过了其使用寿命，就有可能出现各种问题。
例如，电容器内部的介质层可能会老化或者分解，从而导致短路现象的发生。
五、设计不当在设计电路时，如果没有考虑到电容器的特性和工作环境等因素，也有可能导致电容器出现短路现象。
例如，在过高的电压下工作的电容器很容易发生击穿现象，并且在某些情况下也可能会导致短路。
六、制造质量问题最后一个原因是制造质量问题。
如果制造过程中存在质量问题，例如材料选择不当、装配不良或者测试不充分等问题，就有可能导致电容器出现短路现象。
结论综上所述，造成电容短路的原因有很多。
在实际应用中需要注意选择合适的材料和设计方案，并且进行充分测试和检验，以确保电容器能够正常工作并且避免出现短路等问题。

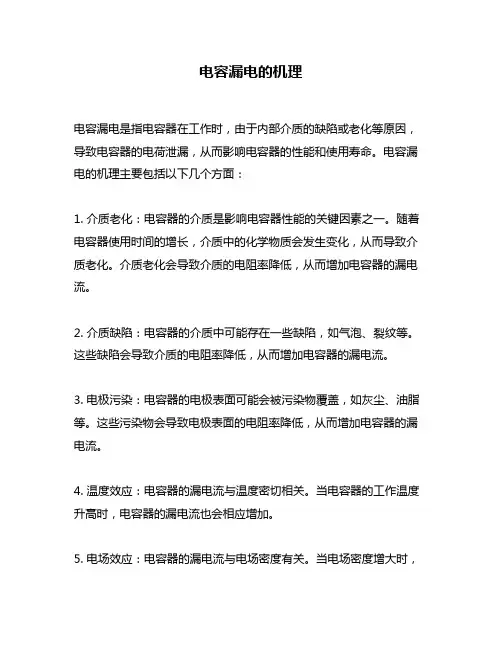

电容漏电的机理
电容漏电的机理
电容漏电是指电容器在工作时，由于内部介质的缺陷或老化等原因，导致电容器的电荷泄漏，从而影响电容器的性能和使用寿命。
电容漏电的机理主要包括以下几个方面：
1. 介质老化：电容器的介质是影响电容器性能的关键因素之一。
随着电容器使用时间的增长，介质中的化学物质会发生变化，从而导致介质老化。
介质老化会导致介质的电阻率降低，从而增加电容器的漏电流。
2. 介质缺陷：电容器的介质中可能存在一些缺陷，如气泡、裂纹等。
这些缺陷会导致介质的电阻率降低，从而增加电容器的漏电流。
3. 电极污染：电容器的电极表面可能会被污染物覆盖，如灰尘、油脂等。
这些污染物会导致电极表面的电阻率降低，从而增加电容器的漏电流。
4. 温度效应：电容器的漏电流与温度密切相关。
当电容器的工作温度升高时，电容器的漏电流也会相应增加。
5. 电场效应：电容器的漏电流与电场密度有关。
当电场密度增大时，
电容器的漏电流也会相应增加。
为了减少电容漏电的影响，可以采取以下措施：
1. 选择质量好的电容器，避免使用劣质电容器。
2. 控制电容器的工作温度，避免过高的温度。
3. 保持电容器的电极表面清洁，避免污染物的积累。
4. 控制电容器的工作电压，避免电场密度过大。
5. 定期检测电容器的漏电流，及时更换老化或损坏的电容器。
总之，电容漏电是电容器使用过程中常见的问题，了解电容漏电的机理，采取相应的措施，可以有效减少电容漏电的影响，提高电容器的使用寿命和性能。
陶瓷贴片电容失效原因分析
陶瓷电容失效原因分析多层陶瓷电容器本身的内在可靠性十分优良，可以长时间稳定使用。
但如果器件本身存在缺陷或在组装过程中引入缺陷，则会对其可靠性产生严重影响。
内在因素主要有以下几种：1.陶瓷介质内空洞(Voids)导致空洞产生的主要因素为陶瓷粉料内的有机或无机污染，烧结过程控制不当等。
空洞的产生极易导致漏电，而漏电又导致器件内部局部发热，进一步降低陶瓷介质的绝缘性能从而导致漏电增加。
该过程循环发生，不断恶化，严重时导致多层陶瓷电容器开裂、爆炸，甚至燃烧等严重后果。
2.烧结裂纹(firing crack)烧结裂纹常起源于一端电极，沿垂直方向扩展。
主要原因与烧结过程中的冷却速度有关，裂纹和危害与空洞相仿。
3.分层(delamination)多层陶瓷电容器的烧结为多层材料堆叠共烧。
烧结温度可以高达1000℃以上。
层间结合力不强，烧结过程中内部污染物挥发，烧结工艺控制不当都可能导致分层的发生。
分层和空洞、裂纹的危害相仿，为重要的多层陶瓷电容器内在缺陷。
外部因素主要为：1.温度冲击裂纹(thermal crack)主要由于器件在焊接特别是波峰焊时承受温度冲击所致，不当返修也是导致温度冲击裂纹的重要原因。
2.机械应力裂纹(flex crack)多层陶瓷电容器的特点是能够承受较大的压应力，但抵抗弯曲能力比较差。
器件组装过程中任何可能产生弯曲变形的操作都可能导致器件开裂。
常见应力源有：贴片对中，工艺过程中电路板操作；流转过程中的人、设备、重力等因素；通孔元器件插入；电路测试、单板分割；电路板安装；电路板定位铆接；螺丝安装等。
该类裂纹一般起源于器件上下金属化端，沿45℃角向器件内部扩展。
该类缺陷也是实际发生最多的一种类型缺陷。
贴片陶瓷电容漏电原因
贴片陶瓷电容漏电原因
贴片陶瓷电容漏电的原因可能包括以下几点：
1. 电容器本身的损坏：贴片陶瓷电容器可能因为制造过程中的缺陷或物理损伤导致内部绝缘层破裂，从而出现漏电现象。
2. 电压过高：如果贴片陶瓷电容器所承受的工作电压超过其额定电压范围，会导致绝缘层受损，进而引发漏电。
3. 温度影响：贴片陶瓷电容器在高温环境下可能出现容量下降或绝缘层退化，容易发生漏电。
4. 电焊引起的损伤：在贴片陶瓷电容器安装焊接过程中，如果电焊温度过高或焊接质量不良，会导致电容器绝缘层受损，从而造成漏电。
5. 电容极板之间的污染：贴片陶瓷电容器极板之间存在灰尘、腐蚀物等污染物时，可能会导致绝缘层被破坏，进而导致漏电。
6. 电容器选型不当：如果选择的贴片陶瓷电容器不能满足应用场景的需求，如电容量不足、耐压能力不够等问题，可能会导致漏电。
在遇到贴片陶瓷电容漏电问题时，可以通过更换电容器、降低工作电压、改善焊接质量等方法来解决。
如果漏电严重且无法修复，建议替换成其他类型的电容器。
薄膜安规电容主要失效模式
薄膜安规电容主要失效模式一、短路失效薄膜安规电容的短路失效是指电容器在正常工作中出现突然的短路现象，导致电流异常增大，从而引起电容器内部元件的热损坏。
短路失效的原因可能包括制造缺陷、绝缘材料老化、外部电压过高等。
二、断路失效断路失效是指薄膜安规电容在正常工作中突然出现断路现象，导致电路断开，无法正常工作。
断路失效的原因可能包括制造缺陷、焊接不良、引线松动等。
三、电参数漂移失效电参数漂移失效是指薄膜安规电容在使用过程中，其电参数发生不可逆的变化，导致性能下降或失效。
这种失效模式的原因可能包括老化、电压应力过高、温度效应等。
四、绝缘性能失效绝缘性能失效是指薄膜安规电容的绝缘性能下降或丧失，导致电容器无法正常工作。
这种失效模式的原因可能包括绝缘材料老化、过电压、热击穿等。
五、机械破损失效机械破损失效是指薄膜安规电容在受到外力作用时，其结构受到破坏或变形，导致性能下降或失效。
这种失效模式的原因可能包括机械冲击、振动、温度变化等。
六、热稳定性失效热稳定性失效是指薄膜安规电容在高温环境下使用时，其性能发生变化或丧失，导致电容器无法正常工作。
这种失效模式的原因可能包括热老化、热膨胀系数不匹配等。
七、环境因素导致的失效环境因素导致的失效是指环境因素对薄膜安规电容的性能和使用寿命产生影响，从而引发各种失效模式。
这种失效模式的原因可能包括湿度、氧化、腐蚀等。
八、密封性失效密封性失效是指薄膜安规电容的密封性能下降或丧失，导致内部元件受到外界环境的影响，从而引发各种失效模式。
这种失效模式的原因可能包括密封材料老化、焊接不良、加工缺陷等。
九、耐压能力失效耐压能力失效是指薄膜安规电容在正常工作中，其耐压能力不足，导致电容器内部元件的热损坏或电击穿。
这种失效模式的原因可能包括制造缺陷、电压过高等。
十、容量损失失效容量损失失效是指薄膜安规电容在使用过程中，其容量逐渐减小或丧失，导致性能下降或失效。
这种失效模式的原因可能包括老化、化学反应等。
电容短路原因及解决方法
电容短路原因及解决方法The problem of a capacitor short circuit can occur due to various reasons, including manufacturing defects, overvoltage, overcurrent, and excessive temperature. 电容器短路问题可能是由于各种原因造成的，包括制造缺陷、过电压、过电流和过高温度。
Manufacturing defects can lead to a capacitor short circuit, where the internal connection between the capacitor plates is not properly formed. This results in a direct path for the current to flow, leading to a short circuit. 制造缺陷会导致电容器短路，因为电容板之间的内部连接没有正确形成。
这将导致电流直接流动，从而造成短路。
Overvoltage and overcurrent can also cause a capacitor to short circuit. When the voltage or current applied to the capacitor exceeds its rated value, it can lead to excessive stress on the dielectric material, resulting in a breakdown and short circuit. 过电压和过电流也会导致电容器短路。
当施加到电容器上的电压或电流超过其额定值时，会对介质材料造成过大的应力，导致击穿和短路。
Excessive temperature can also be a catalyst for a capacitor short circuit. High temperatures can cause the dielectric material within the capacitor to break down, leading to a short circuit. 过高温度也可能是电容器短路的催化剂。
贴片电容破裂、失效的主要原因和对策
贴片电容破裂、失效的主要原因和对策主要包括三点：1、产生破裂、短路等问题的主要原因不是由于贴片电容的本身，更多的在这个电容的整个安装、焊接等工艺方面的因素造成的。
2、破裂、失效是在使用贴片电容中遇到的最常见、最主要的问题。
3、A VX针对这个普遍的状况提出了解决方法和相应的产品，命名为：FlexiTerm，并阐述了该产品的主要好处和特性。
需要强调的是：1、虽然，在文章上看到了这个产品的介绍，但目前，我们还没有在市场上发现这颗料在有大规模的销售。
2、当我们在线路排版时注意到这个问题，并且在整个使用贴片电容的生产过程中加强工艺控制，那相应的破裂、失效的情况会有很好的改善。
一、破裂的原因分析及对策电容的巨大普及性与可选择性技术的比较，首先是他们出色的可靠性记录和低成本。
但是在某一特定环境下由于元器件的陶瓷部分破裂会发生一些问题。
当元器件焊接到电路板后，这些失效通常由机械破坏产生；当电路板误操作或在极其苛刻的环境条件下组装，也会导致失效。
破裂问题正如贴片电容在元器件数量方面占的统治地位，多层陶瓷电容（MLCC）因为其高可靠性及低成本被普遍应用于电路设计。
即使因为陶瓷材料的特性，MLCC 本身很有可能在组装的过程中因为操作不当或是在特殊的环境下出现破裂。
因为这个原因，破裂成为贴装到电路板上的MLCC的最普遍的失效模式。
弯曲附有元件的印刷电路板，最普遍的一个结果就是导致MLCC 元件的破裂。
这种弯曲是在组装生产和恶劣的操作条件下机械导致的外力造成的。
最坏的情形，一个低阻值的电阻破裂失效会导致极高的温度，当其直接连接到电源线并有充足电流通过时电路板的直接区域将会造成毁灭性的破坏。
点击查看详细分析二、贴片电容破裂、短路现象案例分析不良原因分析：此裂纹在电容器的生产制造过程中不会产生，与电容器在使用过程中受到机械应力或热应力的作用有关，所以在未了解贵公司生产工艺情况下，初步分析可能有以下几方面原因：1、电容在贴装过程中，若贴片机吸嘴头压力过大发生弯曲，容易产生变形导致裂纹产生；2、焊盘布局上与金属框架焊接端部焊接过量的焊锡在焊接时受到热膨胀作用力，使其产生推力将电容举起，容易产生裂纹。
贴片电容失效分析
由于贴片电容的材质是高密度、硬质、易碎和研磨的MLCC，所以在使用过程中，需要十分谨慎。
经有关工程师分析，以下几种情况容易造成贴片电容的断裂及失效：1、贴片电容在贴装过程中,若贴片机吸嘴头压力过大发生弯曲,容易产生变形导致裂纹产生;2、如该颗料的位置在边缘部份或靠近边源部份,在分板时会受到分板的牵引力而导致电容产生裂纹最终而失效.建议在设计时尽可能将贴片电容与分割线平行排放.当我们处理线路板时,建议采用简单的分割器械处理,如我们在生产过程中,因生产条件的限制或习惯用手工分板时,建议其分割槽的深度控制在线路板本身厚度的1/3~1/2之间,当超过1/2时,强烈建议采用分割器械处理,否则,手工分板将会大大增加线路板的挠曲,从而会对相关器件产生较大的应力,损害其可靠性.3、焊盘布局上与金属框架焊接端部焊接过量的焊锡在焊接时受到热膨胀作用力,使其产生推力将电容举起,容易产生裂纹.4、在焊接过程中的热冲击以及焊接完后的基板变形容易导致裂纹产生:电容在进行波峰焊过程中,预热温度,时间不足或者焊接温度过高容易导致裂纹产生,5、在手工补焊过程中.烙铁头直接与电容器陶瓷体直接接触,容量导致裂纹产生。
焊接完成后的基板变型(如分板,安装等)也容易导致裂纹产生。
多层陶瓷电容(MLCC)应用注意事项一、储存为了保持MLCC的性能,防止对MLCC的不良影响储存时注意以下事项：1.室内温度5~40℃，温度20%~70%RH；2.无损害气体：含硫酸、氨、氢硫化合物或氢氯化合物的气体；3.如果MLCC不使用，请不要拆开包装。
如果包装已经打开，请尽可能地重新封上。
缩带装产品请避免太阳光直射，因为太阳光直射会使MLCC老化并造成其性能的下降。
请尽量在6个月内使用，使用之前请注意检查其可焊性。
二、物工操作MLCC是高密度、硬质、易碎和研磨的材质，使用过程中，它易被机械损伤，比如开裂和碎裂（内部开裂需要超声设备检测）。
MLCC在手持过程中，请注意避免污染和损伤。
处理贴片电容短路造成烧毁的方法
很多采购员在购买完贴片电容使用时会遇到电容开裂，短路，烧毁等现象，那么碰到这些现象该如何应对呢，首先我们要知道造成这些现象的是什么原因。
一、开裂是指电容器上出现裂痕导致产品无法正常工作这种现象一般是为低阻造成的原因有
1.PCB受外力后断路居多。
2.非电容本体受了外力也会导至MLCC电容失效，一般是短路或低阻，但此类现象在预留足够余量的情况下应该不多。
这种情况一般要先检查产品工作时是否需要震动或者摇晃，再检查产品容量是否达到要求。
二、短路烧毁是指电容在PCB板工作时出现毁坏现象导致产品无法继续工作造成这种原因的一般有。
1.电容封装型号不够大
2.预留余量不足够
3.耐压过小或者产品电流过大
如果这种情况发生的话，我们需要换掉贴片电容型号，可检查出具体原因在选择更换贴片电容容量耐压或者型号，如找不到合适的型号更换可把电容并联或者串联来解决问题。
新晨阳电子连续专注贴片电感15年，质量卓越、交期快、免费送样包邮、贴心的服务、选择新晨阳电子，将成为您成功一大步。
贴片电阻损坏的5大原因
贴片电阻损坏的5大原因
贴片电阻是电子产业链中采购小姐姐和工程师小哥哥们经常遇到的“小家伙”，因此要特别注意其引起的主要原因及应对之策。
贴片电阻损坏的5大原因：
1.贴片电阻与电源变压器距离太近，两端的线路阻抗很小，变频器没有装置直流电抗器和输出侧交流电抗器，使整流桥处于电容滤波的高幅度尖脉冲电流的冲击形态下，导致整流桥过早损坏。
2.电网电压瞬间变高，遭遇雷击或浪涌电压过高，而电网内阻小，保护电网电阻经击穿烧坏不起作用，导致全部过压加到整流桥上。
3.后级电路、逆变功率开关器件损坏，致使整流桥流过短路电流而损坏。
4.输出电流电压过低，使整流桥担负减轻而损坏。
5.买到的非正规原装器件，自身质量不过关。
贴片电阻损坏的原因及故障解决
由于贴片电阻具有体积小，重量轻，电性能稳定，可靠性高，装配成本低，并与自动装贴设备匹配，高频特性优越等诸多优点，所以在电子设计中大受电子工程师们青睐。
可是，这个小玩意，知道如何“保养”它，知道的人却不多。
当贴片电阻出现问题时，首先要找到热敏电阻引起的整流桥损坏的基本缘由，并消弭，避免换上新整流桥又发作损坏。
贴片电阻损坏的解决办法
1.更换新的整流桥和贴片电阻器件，要确保整流桥焊接稳固，与周边的器件保持安全距离。
另外，涂上硅脂降低电阻热度过高。
2.对并联整流桥要用同一型号、同一厂家的产品以防止电流不平均而损坏。
电容阻值降低漏电失效分析
电容阻值降低漏电失效分析电容阻值的降低和漏电失效是电容器在使用过程中可能出现的一些问题，下面将对这两个问题进行分析。
一、电容阻值降低电容阻值的降低可能由以下原因引起：1.电容器老化：长时间使用后，电容器内部的电解液可能会发生变质，导致电容器内部的电极和电介质之间的电阻值增加，从而导致电容阻值降低。
2.温度变化：电容器的温度变化会导致电容极板的线性膨胀或收缩，进而导致电容极板之间的距离变化，从而改变了电容阻值。
3.电压过高：当电容器所承受的电压超过其耐压范围时，电容器可能会发生击穿，导致电容阻值降低。
4.外部电磁干扰：电容器的阻值可能会受到外部电磁干扰的影响，例如强磁场或高频电磁波等，导致电容阻值降低。
5.安装不当：如果电容器的安装方式不正确，例如固定方式不稳定、引线接触不良等，都可能导致电容阻值降低。
针对以上原因，可以采取以下措施来避免电容阻值的降低：1.定期检测：定期检测电容器的阻值情况，一旦发现阻值降低，应及时更换电容器。
2.选择合适温度范围：根据使用环境选择合适的电容器，以避免温度变化对电容阻值的影响。
3.控制电压范围：确保电容器所承受的电压不超过其额定值，避免电容击穿。
4.防止电磁干扰：采取相应的屏蔽措施，以减小外部电磁干扰对电容器的影响。
5.安装稳固：确保电容器的固定方式牢固可靠，引线接触良好，以避免安装不当对电容阻值的影响。
二、漏电失效电容器的漏电失效指的是电容器内部电介质的绝缘性能下降，导致漏电现象的发生。
漏电失效可能由以下原因引起：1.电容器老化：长时间使用后，电容器的绝缘性能可能会降低，导致电容器内部发生漏电。
2.温度变化：电容器的温度变化会导致电容极板的线性膨胀或收缩，进而导致电容极板之间的绝缘距离变化，从而增加了电容器的漏电风险。
3.电压过高：电容器所承受的电压超过其耐压范围时，电容器内部电介质可能会被击穿，导致漏电失效。
4.湿度变化：电容器工作环境的湿度变化可能导致电容器绝缘性能下降，进而导致漏电现象的发生。
薄膜电容失效模式及原因
薄膜电容失效模式及原因薄膜电容是一种常用的电子元件，广泛应用于电子设备和电路中。
然而，薄膜电容也会出现失效的情况，即无法正常工作或性能下降。
本文将探讨薄膜电容的失效模式及其原因。
薄膜电容失效的模式主要包括电容值下降、电压漏电、短路和开路等。
首先是电容值下降。
薄膜电容的核心部分是由两层金属薄膜之间的绝缘层组成，而绝缘层的质量直接影响电容值。
当绝缘层出现质量问题时，例如存在缺陷、氧化或污染，就会导致电容值下降。
此外，长时间的高温、高湿度、高电压等环境条件也会加速绝缘层的老化，使电容值降低。
其次是电压漏电。
薄膜电容在正常工作时会承受一定的电压，然而，当绝缘层出现问题时，就会导致电压漏电。
电压漏电主要源于绝缘层的破损或缺陷，使得电流可以通过绝缘层流动，从而导致电容器无法正常工作。
另一种失效模式是短路。
薄膜电容内部的金属薄膜可能会发生短路现象，导致电流绕过电容器直接流入负载或其他部件。
短路的原因主要有金属薄膜之间的直接接触或金属薄膜上的污染物导致的导电。
最后是开路。
开路是指薄膜电容内部断开，导致电流无法通过电容器。
开路的原因可能是金属薄膜之间的断裂或绝缘层的完全破损。
开路可能会导致电容器无法充电或放电，影响电路的正常工作。
以上就是薄膜电容失效的几种常见模式及其原因。
要解决薄膜电容失效问题，首先需要对失效模式进行准确的判断和识别。
然后，可以采取相应的修复措施或更换电容器。
此外，为了延长薄膜电容的使用寿命，还应注意避免长时间高温、高湿度和高电压的环境，定期检查和维护电子设备，以确保薄膜电容的正常工作。
薄膜电容失效的模式包括电容值下降、电压漏电、短路和开路等。
这些失效模式的原因主要涉及绝缘层的质量问题、环境条件和金属薄膜的问题。
了解薄膜电容失效的模式和原因，可以帮助我们更好地预防和解决失效问题，确保电子设备和电路的正常运行。
贴片电容常见的故障解决
贴片电容常见的故障解决贴片电容是现代电路中常见的元器件，由于尺寸小、成本低、容量大等优点，被广泛应用于各种电子产品中。
然而，贴片电容也会出现故障，影响电路的正常工作。
本文将讨论贴片电容常见的故障原因和解决方案。
常见的故障原因1. 机械损伤由于贴片电容尺寸小、脆性强，移动、搬运等过程中容易发生机械损伤，造成短路或开路。
在检查时，应注意查找电容表面是否有刮擦或划痕迹象，特别是触电点是否有变形或残留物卡住。
2. 过压或过流贴片电容的额定电压和电流都是有限的，当超过额定值时，电容会受到损坏，导致故障。
此时，我们应该查看电路的工作电压和电容额定值，确保不会超出范围，否则需要更换电容或者使用合适的电容器件。
3. 焊接问题焊接不良或未焊接的引脚是贴片电容故障的常见原因之一。
检查焊接是否牢固，并用万用表检查引脚连接是否稳定。
同时，还应该注意焊接温度和时间，以免对电容产生不良影响。
4. 电容老化长时间使用后，贴片电容会逐渐老化，导致电容值偏低，阻抗增加，从而影响电路性能。
因此，在设计电路时应注意选用有较长寿命的电容，并在电路使用一定时间后进行检测和更换。
解决方案1. 更换贴片电容当贴片电容不能正常工作时，最常见的解决方案是更换贴片电容。
在更换时，要注意选用与原电容相同规格和参数的电容，以确保替换后电路正常工作。
2. 检查电路参数贴片电容故障也可能是因为电路参数不匹配导致的。
因此，在检查电容之前，应该先检查电路参数是否正确，如工作电压、电流、频率等，确保不过载或失配。
3. 检查焊接焊接不良和未焊接的引脚会导致贴片电容故障。
因此，应该检查焊接质量，确保焊点牢固，引脚连接可靠。
在重新焊接时应该选择合适的焊接方法和参数，以确保焊接质量。
4. 检查电容老化长时间使用后，贴片电容会逐渐老化，导致电容值偏低，阻抗增加。
在电容老化检测中，可以使用电容测试仪检测电容参数及其变化。
如果发现电容老化，应采取相应措施进行更换。
结论贴片电容是电子元器件中常见的部件之一，但也容易出现故障。
电路 贴片电容 漏电 -回复
电路贴片电容漏电-回复电路中的贴片电容是一种非常常见的电子元器件，它在电路中起到了非常重要的作用。
然而，在使用贴片电容的过程中，有时会发生漏电的情况。
本文将从什么是贴片电容和漏电现象的原因到如何解决贴片电容漏电问题，一步一步详细解答这些问题。
首先，我们先了解一下什么是贴片电容。
贴片电容是一种多层陶瓷电容器，常用于电子电路中，尤其是表面贴装（SMD）技术中。
它有一个长方形的外形，非常方便在电路板上进行贴装。
贴片电容的特点是体积小、容量大、频率特性好、稳定性高等。
然而，贴片电容在使用过程中有时会出现漏电现象。
漏电是指电容器中的电荷通过电介质泄漏到周围环境中。
这个问题可能会导致电路的不稳定性，影响电路的正常工作。
接下来，我们来分析一下贴片电容漏电的主要原因。
贴片电容漏电主要有以下几个原因：1. 电容器质量问题：贴片电容的品质参差不齐，有的电容器资料不够理想，可能导致固定电容的电解液蒸发溢出或介质逐渐老化，从而引起漏电。
2. 工艺问题：贴片电容在焊接过程中，如果焊接温度和时间不合适，可能会使电容器内部结构发生改变，增加漏电的可能性。
3. 环境温度问题：贴片电容的性能会受到环境温度的影响，当环境温度过高或过低时，电容器的漏电可能会增加。
那么，当我们遇到贴片电容漏电问题时，应该怎么解决呢？接下来，我将一步一步为大家介绍解决贴片电容漏电的方法。
第一步，检查电容器质量。
可以通过测量电容器的电阻值来判断是否存在漏电现象。
如果电容器电阻值较小，说明漏电可能较大，需要更换质量良好的电容器。
第二步，优化焊接工艺。
在焊接贴片电容时，需要控制好焊接温度和时间。
一般来说，焊接温度不应过高，否则会导致电容器结构改变，增加漏电的风险。
第三步，控制环境温度。
尽量避免将贴片电容安装在高温或低温环境中，可以通过合理的散热设计或采用温度传感器等措施来控制环境温度。
第四步，选择质量可靠的贴片电容。
在选择贴片电容时，要选择可靠性较高的品牌和型号，减少漏电的风险。
1210贴片电容短路
1210贴片电容短路1210贴片电容是一种非常常见的电子元件，广泛应用于各种电路中。
然而，在实际使用中，1210贴片电容短路的情况也时有发生，这对电路的正常工作会产生不良影响。
1210贴片电容短路的原因可能有很多，下面列举几种常见的情况。
第一种情况是因为贴片电容本身的质量问题。
如果贴片电容在生产过程中没有经过严格的检验和测试，就可能存在一些隐患。
比如，电容内部可能存在气泡、杂质等缺陷，这些缺陷会导致电容的电气性能发生变化，甚至出现短路的情况。
第二种情况是因为贴片电容在安装时受到了损坏。
在电路板上进行焊接时，如果焊接温度过高或时间过长，就会导致贴片电容的内部结构发生变化，从而影响电容的电气性能。
此外，如果焊接时使用的焊锡不合适，也可能会在焊接过程中损坏贴片电容。
第三种情况是因为贴片电容与其他元件之间存在电气连接问题。
有时候，在电路板的设计和布局中，贴片电容与其他元件的距离较短，如果在焊接时没有留足足够的间隙，就容易导致电容与其他元件之间短路。
以上三种情况只是1210贴片电容短路的一部分原因，还有其他一些因素也可能会导致贴片电容短路。
不管是什么原因导致短路，都会对电路的正常工作产生不良影响。
那么，如何避免1210贴片电容短路的发生呢？我们需要选择质量可靠的1210贴片电容。
在选购电容元件时，应该选择有信誉的生产厂家，购买经过严格测试和质量检验的电容元件。
此外，在使用电容时应该注意不要超过电容的额定电压和电容值，以免电容内部受到过大的电压或电流而损坏。
我们需要在焊接时注意保护1210贴片电容。
在焊接时，应该控制好焊接温度和时间，不要让温度过高或时间过长，以免损坏电容元件。
此外，在焊接过程中应该使用合适的焊锡，并且要保证焊接的质量和可靠性。
我们需要在电路板的设计和布局中注意避免1210贴片电容短路的发生。
在电路板设计时，应该合理安排各个元件的位置和间距，保证贴片电容与其他元件之间留有足够的间隔，以免发生短路。
电容短路的原因
电容短路的原因引言电容是一种常见的电子元件，广泛应用于各种电路中。
然而，有时电容会发生短路现象，导致电路故障甚至损坏。
本文将探讨电容短路的原因，并分析可能的解决方法。
电容的基本原理在深入讨论电容短路的原因之前，我们先了解一下电容的基本原理。
电容是一种能够储存电能的元件。
它由两个导体板（通常是金属板）之间的绝缘材料（称为电介质）隔开，形成一个双极板。
当施加电压时，电容器会在两个板之间储存电荷。
根据电容器的容值和电压，可以计算出储存的电荷量。
电容短路的定义电容短路是指电容器内的两个电极之间出现了低阻抗的路径，导致电流绕过电容器而流过短路路径。
在这种情况下，电容器的储存电荷会快速泄放，导致电容器的作用失效。
电容短路的原因电容短路的原因各种各样，以下列举了几种常见的原因：1. 电容老化随着时间的推移，电容器的电介质会经历老化。
老化会导致电介质的绝缘能力下降，增加电容器内部的泄漏电流。
如果泄漏电流超过一定阈值，就可能导致电容器短路。
2. 过电压过电压是指电容器所承受的电压超过其额定电压。
当电容器处于过电压状态时，电介质可能会击穿，导致短路现象发生。
3. 机械损坏电容器通常是非常脆弱的，如果受到机械冲击或挤压，可能导致内部结构破裂，出现短路。
4. 温度变化温度变化也是导致电容短路的常见原因之一。
当温度升高时，电容器内部的电解液可能会膨胀，压力增加，导致泄漏或短路。
5. 制造缺陷制造过程中可能存在缺陷，例如内部部件不符合规格要求或焊接不良等。
这些制造缺陷可能导致电容器内部出现短路。
预防和解决电容短路的方法虽然电容短路是常见的问题，但我们可以采取一些预防和解决方法来避免或解决这个问题。
1. 注意电容器的选型在设计电路时，应根据需求选择合适的电容器。
要考虑电容器的额定电压和最大耐压，以避免过电压引起的短路问题。
2. 定期检测和更换老化电容器对于长时间使用的电容器，应定期进行检测，特别是电容器的泄漏电流。
如果发现电容器老化或泄漏过大，应及时更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
贴片电容击穿和漏电性质是相同的，漏电严重时就等同于击穿。
轴向电容所以两种故障对电容电路的影响也是相似的。
下面一起来学习一下：
贴片电容击穿后对直流形成开路，造成直流电路工作不正常。
换句话说，当电容击穿时通过测量电路中有关测试点的直流电压大小，可以发现电容是否击穿或漏电。
电容击穿后只对该电容局部电路产生影响。
因为在其他电路中仍有电容仍对直流有隔绝作用。
根据这一原理可以缩短检修范围。
贴片电容短路与漏电发生在不同电路影响也不同，比如耦合电路短路后直流电流将直接流往下一级，这种不该有的电流就是噪声，而滤波电容击穿时则可能会熔断保险丝。
