轴承座进行结构分析-1

基于ANSYS的轴承座结构分析

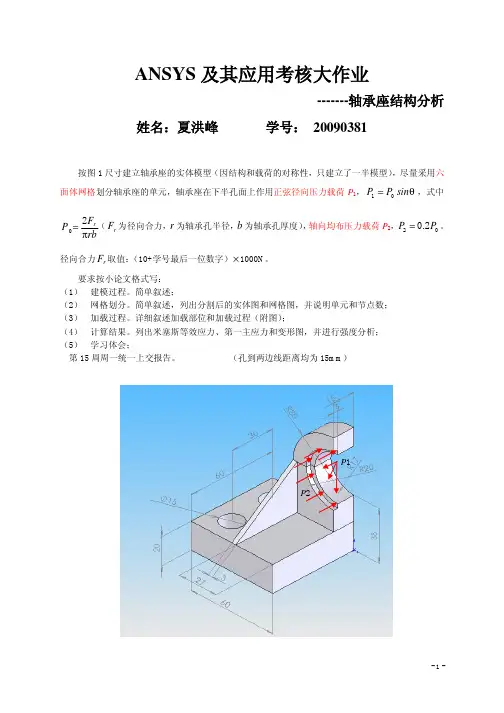

ANSYS 及其应用考核大作业-------轴承座结构分析姓名：夏洪峰学号： 20090381按图1尺寸建立轴承座的实体模型（因结构和载荷的对称性，只建立了一半模型），尽量采用六面体网格划分轴承座的单元，轴承座在下半孔面上作用正弦径向压力载荷P 1，θsin P P 01=，式中rbF P rπ20=（r F 为径向合力，r 为轴承孔半径，b 为轴承孔厚度），轴向均布压力载荷P 2，200.2P P =。

径向合力r F 取值：（10+学号最后一位数字）×1000N 。

要求按小论文格式写：（1）建模过程。

简单叙述；（2）网格划分。

简单叙述，列出分割后的实体图和网格图，并说明单元和节点数；（3）加载过程。

详细叙述加载部位和加载过程（附图）；（4）计算结果。

列出米塞斯等效应力、第一主应力和变形图，并进行强度分析；（5）学习体会；第15周周一统一上交报告。

（孔到两边线距离均为15mm ）P 1P 2一、有限元单元法与ANSYS简介有限元法是将连续体或结构先人为地分割成许多单元，并认为单元与单元之间只通过节点联结，力也只通过节点作用。

在此基础上，根据分片近似的思想，假定单元位移函数，利用力学原理推导建立每个单元的平衡方程组，再将所有单元的方程组，组织集成表示整个结构力学特性的代数方程组，并引入边界条件求解。

应用有限元法求解弹塑性问题的分析过程包括结构离散化、单元分析、整体分析和弓}入边界条件、求解方程四个步骤：ANSYS软件是由美国的John Swanson博士和Swanson分析系统公司(SASI)开发出的，一个功能强大灵活的、集设计分析及优化功能于一体的大型通用有限元软件包，它将有限元分析．计算机图学、可靠性技术和优化技术相结合，是融结构、热、流体、电磁、声学于一体，可广泛用于机械制造、航空航天、铁道、轻工，生物医学等的科学研究的大型通用商业软件。

ANSYS软件具有很强的硬件平台适应性，可以在PC机到巨型机的所有硬件平台上运行。

高方平筛轴承座与机架连接结构分析

。
析
注：体质量不含偏重。筛
几．与轴承座连接处主要传递两种载荷，是架一
小麦粉厂中轴承座组件的拆卸安装更为困难，响影
到用户的使用与检修。
图２轴承座磨损
表１筛体离心力、栓压紧力及螺
螺栓产生摩擦力计算结果
图３机架轴承座安装孑磨损Ｌ
熊
ｚ
一

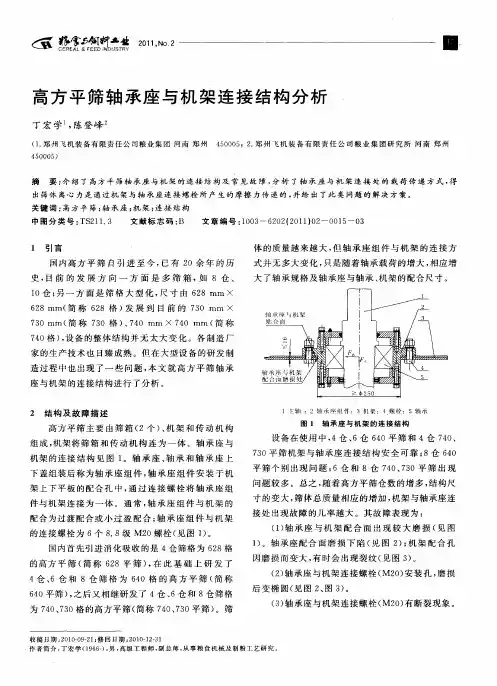

高方平筛轴承座与机架连接结构分析
丁宏学，陈登峰
（．州飞机装备有限责任公司粮业集团河南郑州１郑
４５０００５）
４００；２郑州飞机装备有限责任公司粮业集团研究所河南郑州５０５．
丁宏学等：方平筛轴承座与机架连接结构分析／０１年囊２啊高２１
大。装配工序完成后，配合性质已发生较大变化。其要解决此问题，只有加大配合面宽度。但加大配合
面宽度将直接造成结构复杂和成本的升高，且使并
为７０７０的高方平筛（称７０７０平筛）４、３格简４、３。筛
（）承座与机架连接螺栓（０有断裂现象。３轴Ｍ２）
收稿日期ｊ０００ —１修回日期：００１— １２１－９２；２１－２３作者简介：丁宏学（９６）男粮食机械及制粉工艺研究。副从

有限元分析轴承座

有限元分析—轴承座结构分析按如图尺寸建立轴承座的实体模型（因结构和载荷的对称性，只建立了一模型），尽量采用六面体划分轴承座的单元，轴承座在下半孔面上作用正弦径向压力P1，sin1PP ，式中rbrπFP2=（F r为径向合力，r为轴承半径，b为轴承孔厚度），轴向均布压力载荷P2，22.0PP=，径向合力F r取值：(10 + 学号最后一位数字)*1000N。

一. 建模过程。

1. 创建基座模型（1）生成长方体（2）平移并旋转工作平面（3）创建圆柱体2. 创建支撑部分3. 偏移工作平面到轴瓦支架的前表面4．创建轴瓦支架的上部5. 在轴承孔的位置创建圆柱体为布尔操作生成轴孔做准备6．从轴瓦支架“减”去圆柱体形成轴孔.7. 创建一个关键点8.创建一个三角面并形成三棱柱9.关闭 working plane display.10．沿坐标平面镜射生成整个模型.11.粘接所有体.二. 网格划分网格划分是有限元分析的关键环节，有时候好的网格划分不仅可以节约计算时间，而且往往是求解成功的钥匙。

划分网格一般包括以下三个步骤：定义单元属性（TYPE、REAL、MAT）,制定网格的控制参数，生成网格。

1．单元类型选择由于对轴承座是进行三维实体的结构分析，故选择10节点的Solid 95单元，该单元类型能够用于不规则形状，而且不会再精度上有任何损失。

它由10个节点定义，每个节点3个自由度：x,y,z方向。

2．制定材料属性指定线弹性材料的弹性模量EX=3e7，泊松比PRXY=0.3。

3．划分网格采用智能网格划分方式。

Main Menu: Preprocessor →Meshing →Mesh Tool→将智能网格划分器(Smart Sizing)设定为“on”,并选择网格精度SIZE=2。

得到如下图所示，得到的轴承座有限元模型的总单元数21630个，节点总数为34519个。

三．轴承座载荷的施加1.根据已知条件有：轴承座所受到的径向合力F r=（10+7）*1000=17000N轴承孔半径r=17mm轴承孔厚度b=12mm由于我们只截取一般模型进行结构分析，故半个轴承孔的径向均布载荷rbrπF P 20==2*17000/（0.017*0.012*π）=144796380Pa,而实际情况轴承孔所受并非均布载荷，轴承孔最下部分受载荷最大，左右两腰部分所受载荷最下几乎为零，即轴承孔面上所受压力载荷为非线性的。
