电力监控系统简介
电力监控系统简介
电力监控系统简介电力监控系统（以下简称SCADA系统）实现在控制中心（OCC)对供电系统进行集中管理和调度、实时控制和数据采集。
除利用“四遥”(遥控、遥信、遥测、遥调）功能监控供电系统设备的运行情况，及时掌握和处理供电系统的各种事故、报警事件功能外，利用该系统的后台工作站还可以对系统进行数据归档和统计报表功能,以更好地管理供电系统。
随着计算机和通信技术的发展，自20世纪90年代末开始，以计算机为基础的变电所综合自动化技术为供电系统的运行管理带来了一次变革。
它包含微机保护、调度自动化和当地基础自动化。
可实现电网安全监控、电量及非电量监测、参数自动调整、中央信号、当地电压无功综合控制、电能自动分时统计、事故跳闸过程自动记录、事件按时排序、事故处理提示、快速处理事故、微机控制免维护蓄电池和微机远动一体化功能。
它为推行变电所无人值班提供了强大的技术支持。
一、基本组成与功能电力监控系统由设置在控制中心的主站监控系统、设置在各种变电所内的子站系统以及联系二者的通信通道构成。
电力监控系统的设备选型、系统容量和功能配置应能满足运营管理和发展的需要。
其系统构成、监控对象、功能要求，应根据城市轨道交通供电系统的特点、运营要求、通信系统的通道条件确定.电力监控系统主站的设计,应确定主站的位置、主站系统设备配置方案、各种设备的功能、型式和要求，以及系统容量、远动信息记录格式和人机界面形式要求等。
电力监控系统子站的设计,应确定子站设备的位置、类型、容量、功能、型式和要求。
电力监控系统通道的设计要求，应包括通道的结构形式、主/备通道的配置方式、远动信息传输通道的接口形式和通道的性能要求等。
电力监控系统的结构宜采用1对N的集中监控方式,即1个主站监控N个子站的方式。
系统的硬件、软件一般要求充分考虑可靠性、可维护性和可扩性,并具备故障诊断、在线修改功能,同时遵循模块化和冗余的原则。
远动数据通道宜采用通信系统提供的数据通道。
在设计中应向通信设计部门提出对远动数据通道的技术要求。
电力监控系统是什么,有哪些功能
引言概述:电力监控系统是一种用于监控、管理和控制电力系统运行的系统。
它通过数据采集、处理和分析，为用户提供实时的电力设备状态和运行信息以及智能化的决策支持。
本文将详细介绍电力监控系统的定义、功能和应用。
正文内容:一、电力监控系统的定义1. 定义：电力监控系统指的是基于电力系统的实时监测与管理，在数据采集、传输、处理与分析的基础上，实现电力设备的智能监控、故障诊断与运行决策。
它是在电力系统中起到监控、控制和保护作用的关键系统之一。
2. 组件：电力监控系统主要由监测装置、运算装置、显示装置和通信装置等几个主要的组成部分组成。
3. 功能：电力监控系统具备实时采集、数据传输、故障诊断、运行决策、数据分析、远程控制等功能。
二、电力监控系统的功能1. 实时采集功能：a. 采集设备：电力监控系统可以采集电力设备的电流、电压、功率等基本参数，实时获取设备的运行状态和性能。
b. 数据同步：通过实时采集，电力监控系统可以将数据同步到监测装置，确保数据准确性和及时性。
2. 数据传输功能：a. 数据传输方式：电力监控系统可以通过有线或无线的方式将采集到的数据传输到运算装置，实现数据的实时传输。
b. 数据压缩与存储：为了减少数据传输的成本和带宽占用，电力监控系统通常会对数据进行压缩和存储处理，提高数据的利用效率。
3. 故障诊断功能：a. 智能分析：电力监控系统可以通过对采集到的数据进行分析，实现故障的智能诊断和预警，及时发现和排除故障。
b. 故障定位：电力监控系统还可以通过数据分析和故障诊断，准确定位故障的位置，以便进行相应的修复和维护。
4. 运行决策功能：a. 运行优化：电力监控系统可以根据实时的运行状态和负荷需求，进行运行优化，实现能源的高效利用和降低运行成本。
b. 运行策略调整：电力监控系统可以根据实时的需求和系统负荷，进行运行策略的调整，确保电力系统的安全可靠运行。
5. 数据分析功能：a. 数据可视化：电力监控系统可以将采集到的数据进行可视化展示，提供直观的数据分析和决策参考。
SCADA(电力监控)系统介绍
0.4kV测控、 保护智能单元
0.4kV 智能电表
DC1500V测控 保护单元
35kV测控、后备 保护智能单元
35kV纵差保护 智能单元
跟随所 监控单元
跟随所 智能电表
35kV开关柜单元 35kV 智能电表
35kV 智能电表
牵引降压混合变电所综合自动化系统构成图
杂散电流 监控单元
2013年7月9日
…
3
二、远动系统的功能和优越性 （一）远动系统的功能 1.遥控。调度所对远方变电站的被控对象（如开关等）进行操作。 2.遥测。将变电站的被测对象（如电流、电压等）传送到调度所。
3.遥信。将变电站的被控对象（如开关位置信号等）传送到调度 所。
4.遥调。调度所对远方变电站的被控对象的工作状态和参数（如 变压器的输出电压等）进行调整。 其他管理功能：报表管理、事故回放、故障分析、信息管理、技 能培训等。
2013年7月9日
18
间隔层包括分散安装于供电一次设备中的各种微机保护 测控单元、信息采集设备以及采用硬接点输出的现场设备。 设备包括400V及35kV交流保护测控单元、1500V直流保护 测控单元、变压器温控器、微机测控单元、杂散电流监控单 元、交/直流屏、上网隔离开关、负荷开关等。各厂家的智 能装置由国电南自提供的网络通信服务器进行接口及规约的 转换，实现与变电所综合自动化系统的接口，其它硬接点信 号可由智能测控装置进行采集，并由其实现对接触轨隔离开 关等的控制功能。 网络通信层即为所内通信网络和接口设备，间隔单元通 过所内网络通信层与站级管理层进行数据交换。
控制中心调度系统的局域网络采用双以太网结构，互为 热备用。网络结构采用总线型结构，配置以太网交换机 。
网络采用国际标准化的、成熟、可靠、通用性强的 TCP/IP网络协议。

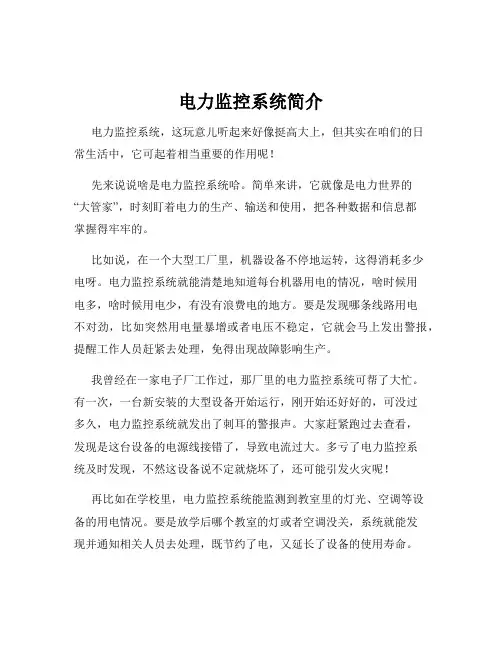

电力监控系统简介
电力监控系统简介电力监控系统，这玩意儿听起来好像挺高大上，但其实在咱们的日常生活中，它可起着相当重要的作用呢！先来说说啥是电力监控系统哈。
简单来讲，它就像是电力世界的“大管家”，时刻盯着电力的生产、输送和使用，把各种数据和信息都掌握得牢牢的。
比如说，在一个大型工厂里，机器设备不停地运转，这得消耗多少电呀。
电力监控系统就能清楚地知道每台机器用电的情况，啥时候用电多，啥时候用电少，有没有浪费电的地方。
要是发现哪条线路用电不对劲，比如突然用电量暴增或者电压不稳定，它就会马上发出警报，提醒工作人员赶紧去处理，免得出现故障影响生产。
我曾经在一家电子厂工作过，那厂里的电力监控系统可帮了大忙。
有一次，一台新安装的大型设备开始运行，刚开始还好好的，可没过多久，电力监控系统就发出了刺耳的警报声。
大家赶紧跑过去查看，发现是这台设备的电源线接错了，导致电流过大。
多亏了电力监控系统及时发现，不然这设备说不定就烧坏了，还可能引发火灾呢！再比如在学校里，电力监控系统能监测到教室里的灯光、空调等设备的用电情况。
要是放学后哪个教室的灯或者空调没关，系统就能发现并通知相关人员去处理，既节约了电，又延长了设备的使用寿命。
还有在居民小区里，电力监控系统能监测到每家每户的用电量，供电公司就能根据这些数据来合理分配电力资源，确保大家都能稳定用电。
而且，如果哪户人家出现了漏电或者短路的情况，系统也能快速定位并通知维修人员，保障大家的用电安全。
电力监控系统的组成部分也挺有意思的。
它包括各种传感器、测量仪表、数据采集器、通信设备和监控软件等等。
这些东西就像是一个个“小侦探”，分布在电力系统的各个角落，收集着各种各样的信息，然后把这些信息汇总起来，通过网络传送到监控中心的电脑上。
传感器就像是电力系统的“眼睛”，能感知电流、电压、功率等各种参数。
测量仪表呢，就像是“计数器”，精确地测量着用电量等数据。
数据采集器则像是“快递员”，把传感器和测量仪表收集到的数据快速地传送给监控中心。

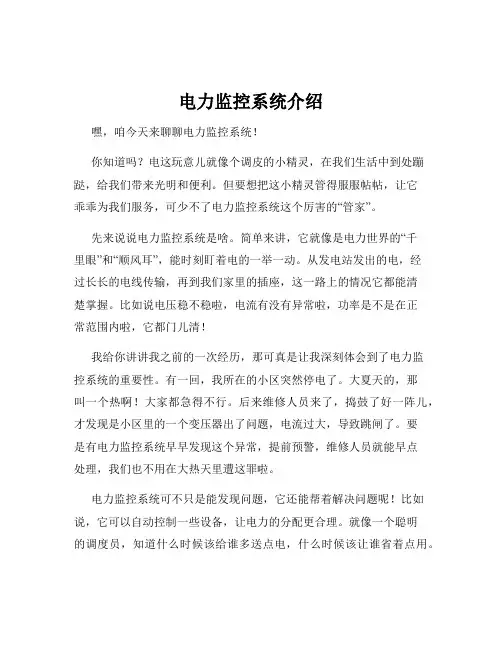

电力监控系统介绍
电力监控系统介绍嘿，咱今天来聊聊电力监控系统！你知道吗？电这玩意儿就像个调皮的小精灵，在我们生活中到处蹦跶，给我们带来光明和便利。
但要想把这小精灵管得服服帖帖，让它乖乖为我们服务，可少不了电力监控系统这个厉害的“管家”。
先来说说电力监控系统是啥。
简单来讲，它就像是电力世界的“千里眼”和“顺风耳”，能时刻盯着电的一举一动。
从发电站发出的电，经过长长的电线传输，再到我们家里的插座，这一路上的情况它都能清楚掌握。
比如说电压稳不稳啦，电流有没有异常啦，功率是不是在正常范围内啦，它都门儿清！我给你讲讲我之前的一次经历，那可真是让我深刻体会到了电力监控系统的重要性。
有一回，我所在的小区突然停电了。
大夏天的，那叫一个热啊！大家都急得不行。
后来维修人员来了，捣鼓了好一阵儿，才发现是小区里的一个变压器出了问题，电流过大，导致跳闸了。
要是有电力监控系统早早发现这个异常，提前预警，维修人员就能早点处理，我们也不用在大热天里遭这罪啦。
电力监控系统可不只是能发现问题，它还能帮着解决问题呢！比如说，它可以自动控制一些设备，让电力的分配更合理。
就像一个聪明的调度员，知道什么时候该给谁多送点电，什么时候该让谁省着点用。
而且啊，这电力监控系统还越来越智能了。
现在很多都能通过手机或者电脑远程监控，不管你是在家里躺着，还是在外面出差，只要能联网，就能随时查看电力的情况。
这多方便！再说说它在工厂里的作用吧。
工厂里那可到处都是用电的设备，要是电出了问题，生产就得停摆，损失可就大了去了。
有了电力监控系统，就能实时监测设备的用电情况，提前发现可能存在的故障隐患，及时进行维修保养，保证生产的顺利进行。
学校里也少不了它。
教室里的电灯、电脑、投影仪，都得靠电才能正常工作。
电力监控系统能确保学校的电力供应稳定，让同学们能在明亮舒适的环境里好好学习。
还有医院，那更是对电力要求极高的地方。
各种医疗设备都离不开电，万一电出了岔子，那可关乎着病人的生命安危。
电力系统监控系统
电力系统监控系统随着电力行业的不断发展和电网规模的不断扩大，电力系统的稳定运行和可靠性变得越来越重要。
为了实现电力系统的安全运行和准确监控，电力系统监控系统应运而生。
本文将介绍电力系统监控系统的定义、功能和应用。
一、电力系统监控系统的定义电力系统监控系统是指通过各种传感器、仪器设备和计算机技术，对电力系统中的电能、电流、电压、功率等参数进行实时监测和数据采集，并利用数据处理和通信技术，实现对电力系统运行状态的监控、分析和管理的系统。
二、电力系统监控系统的功能1. 实时监测：电力系统监控系统能够实时监测电力系统中的各项参数，包括电能发电量、电流电压、频率等，在发生异常情况时能及时发出警报提示。
2. 数据采集与分析：电力系统监控系统能够对电力系统中的各项数据进行采集和记录，并进行实时分析和统计，以便管理人员能够更好地了解电力系统的运行情况。
3. 远程控制与调度：电力系统监控系统具备远程控制和调度的功能，可以实现对电力系统中的设备进行遥控和遥调，提高电力系统的运行效率。
4. 故障诊断与预警：电力系统监控系统能够通过数据分析和模型仿真，实现对电力系统中潜在故障的识别和预警，并提供相应的解决方案。
5. 数据共享与交互：电力系统监控系统可以将采集到的数据进行共享和交互，与其他相关系统进行联动，提高整个电力系统的管理水平和信息化程度。
三、电力系统监控系统的应用1. 电力调度与运行管理：电力系统监控系统可以实现对电力调度和运行的全面管理，包括发电量统计、设备状态监测、负荷预测等。
2. 故障诊断与维修管理：电力系统监控系统能够识别电力系统中的故障，并提供相应的维修方案和指导，帮助维修人员进行快速、准确的维修。
3. 能源管理与优化：电力系统监控系统可以通过实时监测和数据分析，帮助电力公司进行能源管理和优化，提高能源利用效率，降低能源消耗。
4. 安全监控与预警：电力系统监控系统可以实现对电力系统的安全监控和预警，包括对供电设备的状态监测、电网运行的安全评估等。
电力监控系统介绍
电力监控系统介绍电力是现代社会不可或缺的基础能源之一，其稳定供应和运行对各个行业的发展都至关重要。
电力监控系统是为保障电力运行安全发起的一项监控和管理应用，旨在实时监测、实时掌握、实时反馈和控制电力系统的电能流、电压、故障等各项指标，使电力供应更加可靠有效，达到最小化的故障率和最高程度的效率，也提供了高效安全、节能环保的解决方案。
电力监控系统从整个电力系统电力的生产、输送、配送、消费等各个环节进行全方位的监控和控制。
在电力生产环节中，该系统可以实时监测火力、水力、风力、太阳能等各种发电方式，对设备运行情况进行实时监控，发现问题及时发起预警并进行处理。
在电力输送环节中，电力监控系统监测线路的电流、电压、负载情况，以及环境温度、湿度、风速、降雨量等影响输电的因素，根据实时数据对线路进行智能监控，预防和处理可能导致停电的积聚性故障。
电力配送环节中，电力监控系统会从开关、变压器、仪表等终端等多个方面进行监测，而且可以为变压器等配电环节提供智能保护，提高设备的安全性和可靠性。
在电力消费环节中，电力监控系统采用智能化测量、远程表计、电度计等设备，及时了解用户的用电量，预测用电量、计量和收费的精度更高。
相较传统的人工巡检，电力监控系统数值化程度高，能够实时获取、处理和反馈数据。
在应急情况发生时，如灾害事故、供电紧张等情况，系统可通过短信、邮件、电话等方式及时通知管理人员并提供解决方案。
而且该系统提供的数据分析及报告等功能有助于更好的掌握电力态势，缩短停电时间，并且支持统计分析、建模预测等实时电力经济运行分析。
电力监控系统还应用了先进的大数据和人工智能技术，针对现有的电力系统和数据进行全面分析，进一步提高电力系统的资源利用和能效，提高当前电力系统的智能化水平。
系统不仅可以直接减少劳动力成本，更重要地是提高了电力生产、输送、配送、消费的效率、精度和安全性，达到了数字化转型和信息化管理的目标，让传统的电力系统跟上时代的步伐。
电力监控系统简介
引言：电力监控系统是一个重要的设备，用于监视和控制电力系统的稳定和安全运行。
本文将介绍电力监控系统的基本概念、功能和应用。
正文将分为五个部分，分别是电力监控系统的定义与分类、电力监控系统的主要功能、电力监控系统的应用领域、电力监控系统的优势和挑战以及未来发展趋势。
每个部分将详细阐述相关内容，以便读者全面了解电力监控系统。
正文：一、电力监控系统的定义与分类1.1电力监控系统的定义电力监控系统是一个包含软硬件设备的系统，用于实时监测、控制和管理电力系统的各个组成部分。
它可以提供电力系统的实时状态、运行情况和故障信息等。
1.2电力监控系统的分类电力监控系统根据不同的功能和应用可分为实时监控系统、远程监控系统、特定设备监控系统等。
实时监控系统主要用于监控电力系统的实时数据，远程监控系统则使得操作人员可以远程控制和监测电力系统的运行状况。
二、电力监控系统的主要功能2.1数据采集与处理电力监控系统通过各种传感器和测量设备，采集电力系统各个部分的数据，并对数据进行处理和分析，有用的信息和报告。
2.2故障诊断与预警电力监控系统能够实时监测电力系统的各个组成部分，当发现异常或潜在故障时，系统能够及时诊断和预警，以减少损失并保证电力系统的安全运行。
2.3远程控制与管理电力监控系统具备远程控制和管理的功能，操作人员可以通过系统远程修改设备参数、控制设备运行，提高操作灵活性和效率。
2.4数据存储与分析电力监控系统能够将采集到的数据进行存储和分析，以便后续的数据查询和分析工作，为电力系统的优化和改进提供支持。
2.5报警与通知电力监控系统能够根据设定的告警条件，发送告警信息和通知，确保操作人员可以及时采取措施应对电力系统的问题。
三、电力监控系统的应用领域3.1发电厂电力监控系统在发电厂中发挥重要作用，它可以实时监测发电机组的运行状况、电网的稳定性等，并做出相应的控制调节，确保发电厂的可靠运行。
3.2输电与配电系统电力监控系统可以实时监测输电与配电系统的状态，如线路的负荷情况、电流、电压等，从而及时发现问题并采取措施解决。
电力监控系统
遥测（YC）是指将被控站的运行参数（如功率、电压、 电流、电度和温度等），传输给调度端。
调度端装置设置在控制中心内，一般称为主站（MS）； 被监控端设置在变电所内，一般称为分站或远方数据终端 （RTU），调度端与被监控端之间通过通信通道传送遥控、遥 信、遥测和遥调信息。
3．遥测
（遥调（YT）是指调度所直接对被控站某些设 备工作状态和参数的调度，如调节变电所的母线电 压值。
1．遥控
（1）遥信对象的位置信号。 （2）高中压断路器、直流快速断路器的各种故障跳闸信号。 （3）变压器、整流器的故障信号。 （4）交直流电源系统故障信号。 （5）降压变电所低压进线断路器、母联断路器的故障跳闸信号。 （6）钢轨电位限制装置的动作信号。 （7）预告信号。 （8）断路器手车位置信号。 （9）无人值班变电所的大门开启信号。
4．遥调
三、电力监控系统的优点
（1）集中监控可提高系统运行的安全可靠和经济性。正常时，实 现合理的系统运行方式；事故时，可及时直接显示和记录事故发 生时间和内容，有利于加快事故处理。 （2）集中控制使调度人备进行监护，员工 劳动条件得到改善。 （3）有利于变电所实现无人值班化，可节省变电所基建和运行费 用。
（1）主变电所、开闭所、中心降压变电所、牵引变电所、降压变 电所内10 kV及以上电压等级的断路器、负荷开关及系统用电动隔 离开关。 （2）牵引变电所的直流快速断路器、直流电源总隔离开关、降压 变电所的低压进线断路器、低压母联断路器、三级负荷低压总开关。 （3）接触网电源隔离开关。 （4）有载调压变压器的调压开关。
一、电力监控系统的功能
电力监控系统（简称SCADA系统）可实现在控制中心（OCC）对供电 系统进行集中管理和调度，进行实时控制和数据采集。控制中心电力调度 与电力监控大屏幕如图7-10所示。
电力监控系统介绍
电力监控系统介绍电力是现代社会不可缺少的能源之一，它在我们日常的生活和工业、商业、交通等方面都扮演着重要的角色。
电力监控系统是一种用于监测、控制和管理电力系统的技术系统，它可以提高电力系统的运行效率、安全性和可靠性，保障电力供应的稳定性。
本文将对电力监控系统的基本原理、结构和功能进行介绍。
一、电力监控系统的基本原理电力监控系统的基本原理是通过传感器对电力系统的各种参数进行实时监测，然后将监测到的数据传输到数据采集设备中，再通过数据处理程序进行分析、处理和传输，最终通过显示器、报警器等呈现给用户。
按照监测的范围和监测的对象不同，电力监控系统可以分为输电监控系统、配电监控系统和用电监控系统。
输电监控系统主要监测高压输电线路和变电站的运行状态，包括电流、电压、功率因数、负载情况、电网频率、电网容量等参数。
配电监控系统则是对低压配电线路和变配电所的运行状态、负荷情况以及电力设备的运行状态等进行监测。
用电监控系统则是针对工业、商业和民用的用电行为进行监测，可以监测到用电量、能耗、电费等参数。
二、电力监控系统的结构电力监控系统的结构包括数据采集子系统、数据处理子系统、数据传输子系统和数据显示子系统。
1. 数据采集子系统：用于采集电力系统中的各种参数，包括传感器、采集器和信号调理器等设备。
2. 数据处理子系统：用于对采集回来的数据进行分析、处理和存储。
包括计算机、数据库、应用程序等设备。
3. 数据传输子系统：用于传输处理后的数据到需要的地方，包括通信设备、传输协议等。
4. 数据显示子系统：用于把处理后的数据以合适的形式呈现给用户，包括显示器、报警器、LED屏幕等设备。
三、电力监控系统的功能1. 实时监测：电力监控系统可以实时监测电力系统的运行状态，包括电力负荷、电网频率、电网容量等参数，一旦超过设定值就会自动报警，提醒用户及时处理。
2. 能耗管理：电力监控系统可以对电力设备的运行状态、淘汰情况进行分析，帮助用户制定科学合理的能耗管理计划，提高能源利用效率。
电力监控系统简介
电力监控系统简介概述电力监控系统是一种集成运行，显示和报警于一体，并可根据用户需求实现数据分析，自动化控制与管理的综合性监控与管理系统。
它主要用于对电力系统的实时监控、检测和管理。
电力监控系统通过采集电网数据、灵活的计算分析及可视化展现、报警提示和设备自动控制等手段，帮助管理人员全面掌握电力系统的运行动态，从而加强对电力系统的安全管理，提高电力系统的生产、运行效率和质量。
本文将简单介绍电力监控系统的主要功能和结构组成。
功能特点电力监控系统的主要功能包括:远程监控通过自动化技术和网络通信技术，实时监控变电站、线路、配电设备、用电负荷等运行状态，及时掌握电力系统的工作情况，有效避免电力事故的发生。
数据采集电力监控系统通过自动化数据采集地面装置，对电网数据进行采集，并将数据传输到监控中心进行处理分析，形成各种电力运行和管理信息。
分析判断电力监控系统可对采集到的电网数据进行分析、比较和判断，及时发现电力系统的异常和故障，并能自动进行控制或提示，提高电力系统的运行效率。
设备控制电力监控系统可与电网运行设备实现远程交互控制，对设备进行监控、调控和故障处理，有效保障电力系统的可靠稳定运行。
报表分析电力监控系统可根据用户的需求，自动生成各类质量和运行的监控报表，比如变电站/线路电器设备健康指标报表，负荷数据统计报表，预测分析报表等，方便用户进行数据分析和运行管理。
结构组成电力监控系统的结构一般分为硬件和软件两部分。
硬件部分电力监控系统的硬件部分主要由以下几个环节组成：•传感器：通过采集电网各类数据，例如电压、电流、温度、湿度等实时运行数据，将数据发送到监测设备。
•主机：主要负责数据的处理、传输及环境的监控，将采集到的数据发送到上位数据处理平台。
•通讯网络：包括互联网、内部局域网等，用于监控设备与上位数据平台的通信。
软件部分电力监控系统的软件部分主要包括了以下部分：•上位机软件：负责数据采集、处理、报警等功能。
•数据库：用于对采集到的数据进行存储和管理，支持数据的快速查询和分析。
电力监控系统简介(SCADA)
电力监控系统简介电力监控系统（英文为Supervisory Control And Data Acquisition，简称SCADA系统），其主要功能是对供电设备（包括变电及接触网设备）进行监视、控制和采集。
1．SCADA系统功能简介电力监控系统（简称SCADA系统）的主要设备设置在控制中心。
远程控制终端设备（即RTU设备）设置在各变电所内，RTU通过通信网络OTN与控制中心设备相连接，控制中心命令由OCC发往各RTU，再由RTU传向供电系统，供电系统的所有信息通过RTU传向控制中心。
SCADA系统所有计算机和RTU都有自监功能，系统设备具有高度可靠性，各设备状态可在CRT 上显示出来。
1.1.被控对象设备1.1.1.变电所设备a.2个110kV/33kV主变电所（坑口、广和）b.8个牵引降压混合变电所（西朗、车辆段B所、芳村A所、长寿路A所，公园前B所、列士陵园A所、体育西B所、广州东站A所）c.25个降压变电所1.1.2.接触网设备a.西朗牵引降压混合变电所→7个接触网电动隔离开关b.车辆段牵引降压混合变电所→2个接触网电动隔离开关c.芳村牵引降压混合变电所→6个接触网电动隔离开关d.长寿路牵引降压混合变电所→6个接触网电动隔离开关e.公园前牵引降压混合变电所→6个接触网电动隔离开关f.列士陵园牵引降压混合变电所→6个接触网电动隔离开关g.体育西牵引降压混合变电所→6个接触网电动隔离开关h.广州东站牵引降压混合变电所→6个接触网电动隔离开关1.2.SCADA系统全线运行运作模式SCADA系统全线运作模式采用OCC中央设备集中监视和控制，并在车辆段B所、坑口主变所及广和主变所设立站控计算机，辅以站控控制模式。
在灾害模式下，执行站控控制方式。
SCADA系统可以根据运行实际需求，更改部分运行模式。
全线运行后，在各牵引所各增设一台站控计算机（型号是PG740）。
2．SCADA系统主要设备名称数量及投入使用情况2.1RTU设备共36台，其中35个分别设置在沿线各站变电所及车辆段变电所；另一个放在材料总库.2.2站控计算机(PC机)共3台,全部投入使用,分别设置在车辆段B所,广和主所和坑口主所;2.3站控PG机共11台,其中7台设置于除车辆段B所外的其他牵引变电所,一台放在OCC六楼监视通道用,一台为抢修用备机,其余备用.2.4TCI柜共一台,设置于OCC六楼SCADA设备房;2.5UPS系统一套(包括UPS柜两个、蓄电池柜、配电盘各一个),设置于OCC六楼UPS房，UPS柜一用一备。
电力监控系统简介(SCADA)(二)
电力监控系统简介(SCADA)（二）引言：电力监控系统简介，即远程监控和数据采集系统（SCADA）是一种广泛应用于电力行业的监控系统。
通过实时采集、处理和分析电力系统的相关数据，SCADA可以有效地监控和控制电力系统的运行。
本文将进一步介绍SCADA系统的主要功能和应用，以及其在电力行业中的重要性。
正文：一、SCADA系统的主要功能1. 实时数据采集：SCADA系统可以实时采集各个电力设备的运行数据，包括电流、电压、功率等关键指标，以及设备的状态信息。
这些数据可以通过传感器和仪表进行采集，并传输到SCADA系统中进行进一步处理和分析。
2. 监控和报警：SCADA系统可以监控电力系统的运行状态，并可以在出现异常情况或设备故障时发出报警信号。
通过实时监控和报警功能，SCADA系统可以帮助运营人员及时发现并解决问题，防止设备故障导致的严重后果。
3. 数据分析和统计：SCADA系统可以对采集到的数据进行分析和统计，并生成相应的报表和图表。
这些报表和图表可以帮助运营人员了解电力系统的运行情况和趋势，为决策提供依据。
4. 远程控制和操作：SCADA系统可以通过远程的方式对电力设备进行控制和操作，比如远程开关、调节电力设备的参数等。
这种远程操作的方式可以提高操作人员的效率和安全性，并能够快速响应系统运行的变化。
5. 可拓展性和兼容性：SCADA系统具有良好的可拓展性和兼容性，可以与其他监控系统和控制系统进行集成，实现各种功能的互联互通。
这种可拓展性和兼容性可以帮助电力系统进行统一管理和控制，提高系统的整体效率和可靠性。
二、SCADA系统的应用1. 电力供应管理：SCADA系统可以帮助监控运营人员实时掌握电力供应的情况，包括供电负荷、电力消耗、电力来源等。
通过对供电情况的实时监测和分析，运营人员可以及时调整电力供应策略，确保电力供应的稳定和可靠。
2. 设备维护管理：SCADA系统可以监控电力设备的运行状态和各项指标，帮助运维人员及时发现设备故障或异常情况，并进行相应的维修和保养。
电力监控系统
电力监控系统1. 简介电力监控系统是指通过使用各种传感器和设备来监测、管理和控制电力系统的运行状态和性能的系统。
它可以实时监测电力系统中的参数和变量，同时提供实时报警、故障诊断和远程操作等功能。
电力监控系统广泛应用于电力行业，包括电网运营商、发电厂、变电站和工业用户等。
2. 功能和特点2.1 实时监测电力监控系统可以实时监测电力系统中各种参数和变量，如电压、电流、功率因数、频率等。
通过传感器采集这些数据，并通过网络传输到监控中心，系统管理员可以实时查看电力系统的运行状态和性能。
2.2 报警和故障诊断电力监控系统可以根据预设的阈值和规则进行实时报警。
当电力系统出现异常情况或故障时，系统会发出警报，提醒管理员采取相应的措施。
同时，系统还能够通过分析历史数据和趋势图来进行故障诊断，帮助管理员快速定位和解决问题。
2.3 远程操作和控制电力监控系统具备远程操作和控制的能力。
管理员可以通过系统控制台或手机应用对电力系统进行远程操作，如启停电源、调节负载等。
这大大提高了电力系统的可操作性和效率。
2.4 数据分析和报表电力监控系统还提供数据分析和报表功能。
系统会自动收集、存储和分析电力系统的历史数据，生成各种报表和图表，帮助管理员进行综合分析和决策。
3. 系统架构电力监控系统的基本架构包括以下几个组件：3.1 传感器和设备传感器和设备是电力监控系统的核心组件。
它们负责监测电力系统中的各种参数和变量，并将数据传输给监控中心。
3.2 监控中心监控中心是电力监控系统的控制中枢。
它接收传感器传来的数据，并进行实时监测、报警和故障诊断。
监控中心还负责与其他外部系统进行数据交互和控制。
3.3 数据存储电力监控系统需要对大量的监测数据进行存储和管理。
数据存储模块负责将传感器采集到的数据存储到数据库或云平台中，以便后续的数据分析和报表生成。
3.4 用户界面用户界面是管理员通过电脑或手机等终端设备与电力监控系统进行交互的界面。
通过用户界面，管理员可以查看电力系统的实时数据、报警信息和历史记录，还可以进行远程操作和控制。
电力监控系统
电力监控系统（SCADA）是以计算机、通讯设备、测控单元为基本工具，为变配电系统的实时数据采集、开关状态检测及远程控制提供了基础平台，它可以和检测、控制设备构成任意复杂的监控系统，在变配电监控中发挥了核心作用，可以帮助企业消除孤岛、降低运作成本，提高生产效率，加快变配电过程中异常的反应速度。
深圳市特力康科技有限公司自成立以来，一直秉承“立鸿鹄之志，造电网瑰宝”的理念，始终致力于电力监控系统相关产品的研发，所开发的智能电网相关产品既涉及10KV以上的高压领域，主要产品包括高压输电线路在线监测系统（高压输电线路微气象在线监测系统，高压输电线路覆冰在线监测系统，高压输电线路杆塔倾斜在线监测系统，高压输电线路风偏、舞动在线监测系统，高压输电线路导线温度在线监测系统，高压输电线路绝缘子泄漏电流在线监测系统，高压输电线路视频监控系统），超声波驱鸟器，高压终端场遥测遥视系统，高压开关柜温度在线监测系统，可视对讲机系统，高压脉冲电子围栏。
同时也对低压领域投入了大量的人力和物力进行开发，现在已有产品包括电力变压器防盗报警器，计量箱防窃电报警装置，基站防盗报警器，基站（机房）视频监控系统。
“高压输电线路在线监测系统”是利用太阳能电池供电，通过无线公网3G/GPRS/EDGE/CDMA1X通信传输方式，对输电线路的远程视频、微气象、杆塔倾斜、防盗报警、覆冰等线路情况进行监测并上传至监控中心，在监控中心不仅看到现场图像，还可以通过各项监测采集的数据实时分析、诊断和预测线路运行状态，采取适当的措施以消除、减轻险情，保证输电线路的安全、稳定运行。
客户可根据输电线路监测的需求选配如下子系统：1、输电线路远程视频在线监测子系统；2、输电线路微气象在线监测子系统；3、输电线路杆塔倾斜在线监测子系统；4、输电线路覆冰在线监测子系统；5、输电线路绝缘子泄漏电流在线监测系统；6、输电线路导线（金具）温度在线监测系统；7、输电线路风偏、舞动、弧垂在线监测系统；太阳能超声波驱鸟器（TLKS-PUW）是一种专门为电力部门设计的驱鸟产品，它是利用太阳能电池板和蓄电池供电。
SCADA(电力监控)系统介绍
SCADA(电力监控)系统介绍【正文】SCADA(电力监控)系统介绍1·背景介绍1·1 电力监控系统的定义1·2 监控系统的作用和重要性1·3 SCADA系统在电力监控领域中的应用2·SCADA系统概述2·1 SCADA系统的定义和原理2·2 SCADA系统的功能和特点2·3 SCADA系统的架构和组成3·SCADA系统的核心功能3·1 数据采集和传输3·1·1 数据采集方式和技术3·1·2 数据传输技术和协议3·2 监控与控制功能3·2·1 监控功能的实现原理 3·2·2 控制功能的实现原理 3·3 历史数据存储和分析3·3·1 数据存储和管理技术 3·3·2 数据分析和报表功能4·SCADA系统的应用场景4·1 电力生产监控4·1·1 发电厂监控4·1·2 输电线路监控4·1·3 变电站监控4·2 电力配送监控4·2·1 电力负载监控4·2·2 电力异常监测4·2·3 能源管理4·3 电力设备监控4·3·1 开关设备监控4·3·2 变压器监控4·3·3 电动机监控5·SCADA系统的优势和挑战5·1 优势5·1·1 实时监控和控制能力5·1·2 自动化运维和维护5·1·3 数据分析和决策支持5·2 挑战5·2·1 安全性与隐私保护5·2·2 系统可靠性和稳定性5·2·3 技术升级和软硬件兼容性【附件】附件1、SCADA系统设计图附件2、SCADA系统用户手册【法律名词及注释】1·电力监控系统：指用于监测、控制和管理电力生产、传输和分配过程中各个环节的系统。
电力监控系统介绍
电力监控系统介绍电力监控系统介绍一、引言电力监控系统是一种用于实时监测、管理和控制电力设备的系统。
它通过采集电力设备的数据、传输数据到监控中心，并对数据进行分析和处理，帮助用户实时了解电力设备的工作状态、提高电力设备的可靠性和安全性。
二、系统组成⑴主机电力监控系统的主机是系统的核心部件，负责采集各个电力设备的数据，并将数据传输到监控中心。
主机通常使用工业级的数据采集卡，能够接收多种类型的信号，如模拟信号、数字信号、脉冲信号等。
⑵传感器传感器是电力监控系统的基础设备，用于感知电力设备的各种参数，如电流、电压、温度、湿度等。
传感器通常安装在电力设备上，通过连接电缆将采集到的数据传输给主机。
⑶通信设备通信设备是电力监控系统实时监测的关键环节，它负责将采集到的数据传输到监控中心。
通信设备可以采用有线或无线方式进行数据传输，常见的通信方式包括以太网、无线局域网（Wifi）、4G 网络等。
⑷监控中心监控中心是电力监控系统的核心管理部分，它接收并处理主机传输过来的数据，并进行实时监控和分析。
监控中心通常配备有专用的监控软件，能够显示各个电力设备的工作状态、报表、发送告警等。
三、系统功能⑴实时监测电力监控系统能够实时监测电力设备的工作状态，包括电流、电压、功率因数、温度等参数。
用户可以通过监控中心随时了解电力设备的运行情况，及时发现问题。
⑵异常告警当电力设备发生异常状况时，电力监控系统能够自动发送告警信息给相关人员。
告警方式可以通过短信、邮件、方式等多种方式进行通知，以便及时采取紧急措施。
⑶数据分析电力监控系统还可以对采集到的数据进行分析和处理，报表、趋势图等有助于用户了解电力设备的工作情况、发现潜在问题和优化设备运行的信息。
⑷远程控制电力监控系统提供远程控制的功能，用户可以通过监控中心对电力设备进行远程操作，如开关机、调节参数等。
远程控制功能便于用户对电力设备进行管理和维护。
四、附件本文档附带的相关附件包括：⒈电力监控系统的设计图纸。
电力视频监控系统
电力视频监控系统简介随着社会信息化的进步，电力行业的设备技术不断更新，建设电力视频监控系统成为重要挑战之一。
电力视频监控系统，也叫电力远程监控，是在实现电力系统控制中心集中控制条件下，通过网络将电力系统中各级部门、设备所发生的各类数据、声音、图像及其他形式的信号从被监测装置直接传送到远方监控中心，进行信息处理、评判、决策、报警和缓存，以达到实时监测和远程控制的目的。
电力视频监控系统是安装在电力生产、传输、用电等相关部位的监控摄像头和数据传输设备，通过局域网或广域网连接到监控系统中心，通过监控软件，将监控画面实时传输到监控中心进行处理和操作，达到监测、报警、研判等效果。
如何掌握电力视频监控技术，成为了普及电力视频监控系统的重要问题。
功能电力视频监控系统可以实现电力通信、变电站、电力调度、水电站、火电厂、风电厂、太阳能发电厂、输配电、电能计量等现场设备的实时监控、控制、调试和状态评判，采用成熟的图像传输技术和基于网络的中心化管理系统，可以有效提高电力设施运行的可靠性和安全性。
具体包括下列几个功能：实时监视电力视频监控系统可以对电力站点、线路、用电设备进行全方位、无盲区的实时监控，将各个现场的监控画面分时段、顺序地播放，实现全过程实时监控。
报警功能电力视频监控系统可以通过视频检测、智能分析等技术手段，实现对电力设备异常行为的监控警报。
比如，当某电线路突然有大幅度波动时，通过软件算法检测出波动规律并自动发送告警。
远程控制电力视频监控系统还可以实现远程控制，远程对被管设备进行开、关、调节、检修和报警等。
这有助于提高远程维护人员的工作效率和生活条件。
数据记录和分析电力视频监控系统可以存储大量的监控数据，包括各种传感器数据和视频数据等，同时还可以进行数据分析，通过数据挖掘等技术手段，实现数据分析和抽象，用于对电力设备运行状态的评价和改进。
技术电力视频监控系统采用的技术包括集成化监控系统、视频监控技术、计算机网络和通信技术等。
电力系统监控和数据采集系统介绍
电力系统监控和数据采集系统介绍在现代社会，电力已经成为我们生活和生产中不可或缺的重要能源。
为了确保电力系统的安全、稳定和高效运行，电力系统监控和数据采集系统（Supervisory Control and Data Acquisition System，简称 SCADA 系统）应运而生。
这个系统就像是电力系统的“眼睛”和“大脑”，时刻关注着电力系统的运行状态，并及时做出反应和决策。
SCADA 系统是一种基于计算机技术、通信技术和控制技术的综合性系统。
它的主要功能是对电力系统中的发电、输电、变电和配电等环节进行实时监控和数据采集，以便及时发现和处理各种异常情况，保障电力系统的正常运行。
首先，让我们来了解一下 SCADA 系统的组成部分。
一般来说，SCADA 系统主要包括远程终端单元（Remote Terminal Unit，简称RTU）、通信网络、主站系统和人机界面等几个部分。
RTU 是安装在电力系统现场的设备，它负责采集各种电力参数，如电压、电流、功率、频率等，并将这些数据通过通信网络传输给主站系统。
RTU 就像是电力系统的“触角”，能够感知到现场的各种变化。
通信网络则是连接 RTU 和主站系统的桥梁，它负责将 RTU 采集到的数据快速、准确地传输给主站系统。
常见的通信方式有有线通信（如光纤、电缆等）和无线通信（如 GPRS、卫星通信等）。
主站系统是 SCADA 系统的核心部分，它负责接收、处理和存储RTU 传来的数据，并对电力系统进行实时监控和控制。
主站系统通常由服务器、数据库、应用软件等组成，它能够对电力系统的运行状态进行分析和判断，发出控制指令，以实现对电力系统的优化运行。
人机界面则是操作人员与 SCADA 系统进行交互的窗口，通过它，操作人员可以直观地了解电力系统的运行情况，进行各种操作和控制。
接下来，我们看看SCADA 系统是如何工作的。
当电力系统运行时，RTU 会不断地采集现场的电力数据，并将这些数据通过通信网络发送给主站系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ABU5000电力系统变电站音/视频及环境远程集中监控系统简介一、系统概述：随着我国电力事业的高速发展，变电站的数量和规模不断增大，且新建和改建的变电站又装备了许多高技术含量的新设备。
对这些数量大、型号多、技术新的设备进行日常维护是摆在我们面前的一个难题。
在当今市场经济大潮中，提高经济效益已成为企业的首要奋斗目标，国家电力总公司要求，城区220KV及以下的变电站要有35%以上实行无人/少人值守，以达到“减员增效”的目的。
因此变电站的运行维护方式，应从过去的分散式逐步向集中式过渡；采用高科技手段，对实现无人/少人值守的变电站及其设备进行实时长期不间断地观察，从而减少日常维护量，增强对出现意外的快速反应能力，提高管理水平，进而提高电力部门的经济效益和社会声誉。
ABU5000变电站音/视频及环境远程集中监控系统，是一套专门针对无人值守变电站远程集中监控的完整解决方案。
该系统可以实现对变电站音/视频和环境量的实时采集和上报，较好地解决了遥测、遥控、遥信和遥视、移动音/视频传送、红外测温、智能门禁等问题。
二、系统设计原则➢先进性：系统采用成熟及先进的设备和技术；即采用先进的网络、数据库、通信、数据处理、开发平台和方式等，保证整个系统起点高、功能强、生命周期长；➢灵活性：系统具有强大的“组态”功能；组网方式、功能配置、界面设置、设备接入灵活，能满足不同监控对象的业务需求，软件功能齐全，配置方便；➢可扩展性：能够适应不断增加的业务需求，当增加新的监控对象时，只需增加少量设备，无需改动任何软件；➢开放性：开放式系统结构，系统的网络协议、数据库操作、产品的集成和开发工具都采用业界主流标准，保证系统开放性；➢实时性：系统有及快的响应速度，每路图象可达25帧/秒，远程图象延迟小于0.5秒；➢实用性：从用户角度出发，系统能使机房少人甚至无人值守成为可能。
充分利用现有资源，尽量降低系统成本，使系统具有较高的性能价格比。
三、系统特点●系统软件采用最佳可用性设计系统软件采用多通道冗余设计，在数据传送时不会因为主通道故障而发生传输中断或错误。
软件运行时采用容错性设计，软件中的核心层始终处于运行状态。
对于配置错误或其它原因造成的某个部件运行不正常，核心层可以接收中心的修正命令，动态停止或重新启动局部功能，而其它功能运行不受影响。
●系统的硬件采用最优化性能设计系统硬件采用高可靠性设计，所有外购硬件均采用业界主流产品，系统在数据采集、数据传输（特别是在图像的编解码和传输）等方面都有独特之处。
保证了系统的性能最优化和最佳的可靠性。
●系统的动态配置系统具有的动态配置功能满足了系统的远程升级与维护需要。
系统设计可以接收并识别远程维护命令，修改运行参数，改变运行状态。
系统软件设计能同时满足动态配置与高可靠性连续运行两项指标。
使得整个系统在不停机的条件下，达到远程升级与维护要求,从而满足系统连续运行的目的。
●多组态性设计系统的多组态性是根据系统最优化思想而设计的。
多组态性主要体现在系统的模块化架构和可配置性方面。
针对不同的情况和需求，系统可以选择不同的组态。
在系统运行的过程中，可以根据需要，在一定条件下改变组态，以达到最优化运行。
系统的多组态性设计不仅提高了系统的运行效能，而且增强了系统的适应性。
●告警信息最优化设计系统在底层告警信息的采集与传输中，采用灵活的分布式采集和组网方式优化传输。
在中心层告警信息采用过滤、分析、预处理等方式减少通信负荷。
数据库方面则通过条件约束实行报表入库，减少数据库吞吐量，提高数据存储效率。
系统告警信息的显示也体现了最优化设计思想。
在告警点的定位上提供多种快捷方法，同时提供语音告警过滤等功能，使用户在获取告警信息方面具有多种途径。
在告警信息的处理方面，提供手动和联动处理两种功能。
对于实时型要求较高的告警处理，系统可以自动处理。
对于手动处理的告警信息，系统提供优选方法告知值守人员。
●系统的可靠性设计系统的分布式采集网络拓扑提供了可靠传输方法。
底层应用的各种传输协议，在模块设计上包括了校验、纠错、出错重发和传输确认机制，保证了系统的可靠性。
分布式网络层和中心通信层的设计中都包括了上述机制以确保数据传输的可靠性。
在数据库设计中确保数据源的唯一性和数据的同一性。
在告警功能层设计中保证程序流程和判断逻辑的正确可靠，尤其是资源分配处理的逻辑和在复杂情况下各种处理关系和联接逻辑的正确可靠。
●系统的可靠性测试系统经过了严格的可靠性测试。
主要包括功能性测试和可靠性测试，系统可靠性的关键模块不仅具有单独的测试程序，还提供在线观测功能和在系统维护模块控制下的观测功能。
系统在运行时可提供各种实时运行的状态信息，并在系统联调阶段以日志形式加以纪录。
系统的可靠性测试还包括了在部分功能模块失效的情况下，对整体系统的影响。
系统在关键模块功能正常的情况下，其他功能模块的失效不会影响到关键模块的运行。
其他特点：✧系统采用开放式设计，软、硬件升级有保障；✧系统具有强大的组态功能，具有很强的可配置性、灵活性和适应性；✧系统采用模块化结构设计，易扩展，升级平滑。
✧系统的图像监视与动力、环境功能结合，并可任意组合，适应用户不同层次的应用需要。
✧系统具有图形化中文界面，在线帮助信息，方便、友好。
✧系统的数据远程传输可配置备份通道，系统自动完成主/备切换。
✧系统采用隔离式的前端设计，保证监控系统与被监控系统分离，一个系统的故障或运行错误不对另一系统产生影响。
✧系统具有中心和监控站双向语音传输功能。
✧系统的图像采用标准的MPEG-4视频码流，由硬件完成编码，传输实时性好，稳定可靠，每路图像可达25帧/秒，分辨率为352*288。
✧系统的网络协议采用TCP/IP。
✧系统采用通信处理机来连接监控系统子网和电力综合管理网络，将图像数据码流进行收集和管理，根据图像台和电力综合管理网络上终端的请求，将图像数据分发到各个工作席位上；这样使得两个网络既相对独立，又可进行正常的数据通信；最大限度的防止一个网络的数据风暴对另一个网络所造成的影响。
✧系统中变电站的图像、声音及所有环境信息均通过远程广域网传输，并在计算机显示器上显示。
✧电力局MIS网上的任何一台PC机均可浏览监控系统的实时图像。
✧系统在一个2M带宽中可同时实现4路实时（25帧/秒）图像及1路双向语音和1路数据传输；变电站至监控中心图像延时小于0.5秒，每路图像间切换延时小于0.5秒。
✧系统具有后台录像和图像报警功能，在设定图像区域发生报警时，相关的摄像机图像在监控台上立即弹出。
✧系统具有与其它系统（如办公MIS网）并网功能，即可在计算机网络上同时传送控制、语音和图像信号，由于不需要任何专门的硬件设备要求，局域网上的任何终端，只要有相应的权限就能控制镜头和观看图像，而且与运行的其它系统不冲突，即不影响其它应用系统的正常运行。
✧系统本系统具有WEB功能，即在网络上任何一台计算机，无需安装任何客户端软件，用浏览器（IE）即可完成由管理台授权的各种操作（包括图像操作）。
✧系统具有图像手动/自动切换、预置位设定、图像调节、多画面分割、图像存储/回放、图像网络浏览等功能。
✧系统具有告警快速定位、告警存储、告警语音提示、告警确认、告警屏蔽、告警联动、呼叫、打印等功能，这些功能均可灵活配置。
✧系统具有完善的各种业务统计报表功能，且用户在不用更改程序的情况下可灵活修改各种报表。
✧系统具有完善安全的操作管理功能，系统管理员可根据实际情况设定各种权限。
✧系统采用事件驱动分层设计，整个系统模块化强，修改升级灵活，可在现场进行配置。
✧系统具有自身的管理维护功能、故障定位、在线配置、远程软件升级功能，可降低本监控系统自身的维护成本。
四、系统组网：ABU5000系统采用逐级汇接的方式上报数据，系统的体系结构为树形网络拓扑结构，可根据用户的实际情况，系统可采用二级、三级或多级的结构。
系统采用TCP/IP网络通信协议。
系统可多种传输方式：E1、PSTN、DDN、ISDN、微波等。
系统前端采用RS485总线进行组网，监控主站为C/S结构，业务台的数量可以根据监控系统的规模灵活设置，系统同时具有强大的组态及报表功能。
监控主站组网图：变电站组网图：变电站组网图供电局MIS 网图像台网桥2 M交换机变电站通信处理机数据库服务器/报表台视频采集卡网桥2M ( 去监控主站 )前置机高速一体化球形摄像机红 外烟雾照明RS232/485采控模块水浸温湿度话筒音箱控制箱智能门禁RS232/485RS232/48510M/100M视频线五、系统功能1.前端变电所/站最多可同时采集16路图像（使用画面分割器可更多），并可同时进行本地循环录像，以保证对每一路图像的事故追忆功能的实现，缺省的循环录像时间为一小时（可调）。
2.前端与主站间通信带宽为2M的情况下，如前端无画面分割器，可实时上传四路图像，如有画面分割器（如9画面分割器），则可同时上传3+9=12路实时图像，以上每路图像均能达到25帧/秒。
3.一点看多点：在前端无画面分割器的情况下，主站图像台最多能同时看到9路上传的实时图像，此9路图像可以是来自同一或不同变电所/站中的任若干路（同一变电所/站最多有4路）；在前端配有画面分割器的情况下，可最多同时看到9×9=81路上传的实时图像，以上每路图像均能达到25帧/秒。
4.多点看一点：多个用户终端能同时监视同一个前端的同一路实时图像。
5.多点看多点：多个用户终端可分别监视任一个前端的任一路实时图像。
6.具备W eb浏览器功能，即在MIS网上的用户无需安装监控软件，即可利用W eb浏览器监视任一前端的任一路实时图像，并可对图像进行控制，包括：云台的上、下、左、右转动和镜头变焦、聚焦和光圈的控制。
同时可回放任一前端的任一路录像文件；在进行录像操作时，录像文件可以指定在任一适当的路径下进行存储，甚至可以录在他人的计算机上。
另外，还可以将录下的文件进行回放控制，包括：快进，单帧播放、前跳、后跳、暂停等，以便仔细分析录像文件的各个细节。
7.以上所有图像均能达到25帧/秒，延迟小于0.5秒；多路图像之间的切换为无缝连接，响应时间小于0.5秒；云台操作反应时间小于0.5秒。
8.对具有场景预置功能的摄像机可以进行动态预置场景操作，预置后可立即使用，并可任意配置预置点巡航轨迹和巡航属性设置，包括巡航速度，多预置点停留时间等，之后可随时启动和终止巡航功能。
9.可实现前端摄像机的巡航功能：即对系统内前端任意摄像点的图像进行轮流显示，而不管这些图像是否来自相同或不同的前端，并且显示时间的长短可任意配置；以上的巡航功能，可以在单路图像画面中实现，也可在多路图像画面中多路同时进行。
10.告警联动功能：当发生告警时，相关的摄像机能自动对准相关位置，打开相应照明，此时主站的图像台能迅速切换到告警画面，告警点以红色显示，音箱进行语音告警提示，并通过Modem进行告警呼叫(向值班人员的BP机或手机报告故障发生情况)，同时启动后台录像；告警时间、位置等信息均写入数据库。
