分频器设计——50MHZ(含verilog程序)

Verilog实现任意分频

Verilog实现任意分频在Verilog中实现任意分频可以通过使用计数器和分频比例来实现。

下面是一个基于计数器的Verilog代码示例，用于实现任意分频。

```verilogmodule frequency_dividerinput clk,input rst,input [7:0] div_ratio,output reg outreg [7:0] count;beginif (rst)count <= 0;else if (count == div_ratio - 1)count <= 0;elsecount <= count + 1;endbeginif (rst)out <= 0;else if (count == div_ratio - 1)out <= ~out;endendmodule```在以上代码中，我们定义了一个名为"`frequency_divider`"的模块，该模块具有以下输入和输出：- `clk`：时钟信号- `rst`：复位信号- `div_ratio`：分频比例，使用8位二进制表示，范围为0到255- `out`：输出信号我们使用一个8位计数器(`count`)来进行分频。

每当计数器达到分频比例减1时，输出信号取反。

例如，如果分频比例为1，则输出信号将与时钟信号同步；如果分频比例为2，则输出信号将是时钟信号的一半频率；如果分频比例为4，则输出信号将是时钟信号的四分之一频率，以此类推。

需要注意的是，以上示例代码仅展示了分频的基本原理，并未考虑输入和输出信号的时序问题，如使 `div_ratio` 在运行时可更改、输出信号的不稳定性等。

针对具体应用需求，可以根据实际情况做出适当的修改和调整。

希望以上内容对您有所帮助！。

分频的verilog语言实现

分频的Verilog实现1.分频：在实际应用中，自己设计的开发板上不会去装多个晶振来产生不同频率的时钟信号，这就要我们在已有的基础上自己来创造设计电路中所需要的时钟信号来，有时候所需要的频率并不是在已有的频率上直接进行简单的整数分频就可以得到的，有时需要进行小数的分频。

2.在分频的过程中，偶数分频并不困难，若要进行2N次分频的话，只需要计数到N的时候，波形进行翻转就行了，或者在最后一级加一个2分频也可以实现。

下面是我写的一个偶数分频的代码：module div2n(rst,clk,cnt,clk_2n);//偶数次分频input rst,clk;output clk_2n,cnt;reg [3:0] cnt;//刚开始没有定义计数的位宽仿真的时候老是出现输出为0的现象，看似很简单的程序搞的有些纠结啊reg clk_2n;always @(posedge clk )beginif(rst) //若复位信号为高电平则计数清零和输出清零begincnt<=0;clk_2n<=0;endelseif(cnt==3)//进行8分频，这里的cnt取不同的值进行其他的分频，若计数到达4时从0开始的输出电平翻转beginclk_2n<=~clk_2n;cnt<=0;endelse cnt<=cnt+1;endendmodule功能仿真波形以及后仿真波形如下：从后仿真中可以明显的看出输出时钟信号和输入的标准信号有延迟时间，在计数寄存器中出现了相邻两个数之间的竞争，但是没有出现在时钟的上升沿，不会引起最后实现的错误！奇数分频：若奇数分频中不考虑占空比的话，分频代码可以按照偶数分频的思路来写，但是大多数情况下需要考虑的是使占空比设计为50%。

若要进行奇数次的分频而且要求占空比为50%可以采用：用两个计数器，一个由输入时钟下降沿触发，一个由输入时钟的上升沿触发，最后将两个计数器的输出进行相或，就可得到。

LED点灯实验报告

LED 点灯实验报告华中科技大学电信提高班1101一．实验目的：设计多种方案点亮DE2开发板上的LED灯，熟悉使用DE2开发板。

二．方案设计：方案一：设计一个计数器，通过计数器输出十进制数值的奇偶性来控制LED灯的亮与暗Step1：设计一个计数规律为4-5-6-7-8-9-4-5-6-7-8-9-4....的计数器1. 设计分频电路该电路的作用是把一个频率为50MHz的电源分频为1Hz的电源。

该设计电路我在quartus 上，采用verilog HDL语言实现。

源代码如下截图：说明：分频器的源代码截图然后将这段代码生成一个元件，如下图，其中有一个50MHz的输入端口，有一个1Hz的输出端口。

说明：生成的分频器元件说明：In：输入脉冲频率（50MHZ）Out：输出脉冲频率（1HZ）2.设计计数电路计数电路通过芯片74191实现，由于在计数器到9时重新由4开始计数，因此在QDQCQBQA 输出为1010的时候，反馈给74191的载入端子，使其重新载入DCBA=0100，开始计数。

在quartus上设计的电路如下图，其中Lab05元件为七段显示译码器件，用于接入发光二极管，从而比较直观地验证结果。

（4-9计数，译码电路）（电路引脚分配截图）该电路点亮LED灯的方法是：十进制计数输出为奇数是，LED灯亮，输出为偶数时，LED 灯灭，电路在DE2开发板实现的结果录像在附件中。

方案二：模仿交通灯的设计，控制红色和绿色的LED灯的亮与灭该方案是通过一盏红色LED灯和绿色LED灯来简易地模仿交通灯的设计，其基本原理是：在一定时间内显示红灯，然后开始倒计时，过了一定时间后，就显示一段时间的绿灯，再倒计时，然后重新显示红灯。

在这个实验中我简化了交通灯的模型，红灯和绿灯的倒计时间一样，都设定为8秒，即计时器显示为8-7-6-5-4-3-2-1-8-7-6-5-4-3-2-1......于是，应该先做一个模八的倒计时计数器，这个功能我通过芯片74191完成。

Verilog_VHDL_曼彻斯特编码器

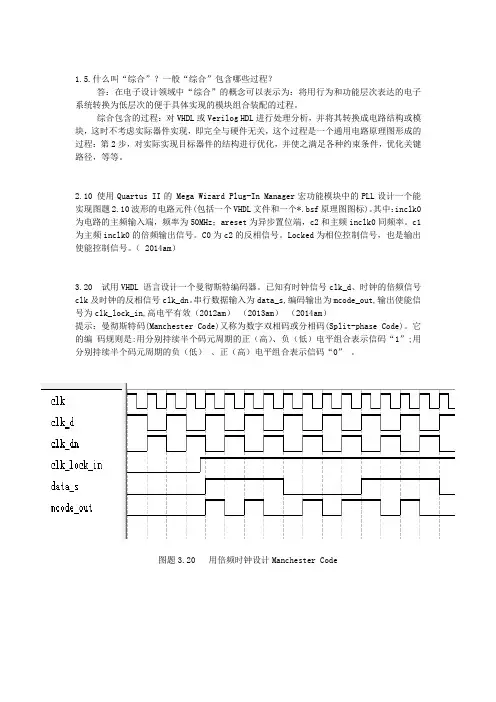

1.5.什么叫“综合”？一般“综合”包含哪些过程？答：在电子设计领域中“综合”的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。

综合包含的过程：对VHDL或Verilog HDL进行处理分析，并将其转换成电路结构或模块，这时不考虑实际器件实现，即完全与硬件无关，这个过程是一个通用电路原理图形成的过程：第2步，对实际实现目标器件的结构进行优化，并使之满足各种约束条件，优化关键路径，等等。

2.10 使用Quartus II的 Mega Wizard Plug-In Manager宏功能模块中的PLL设计一个能实现图题2.10波形的电路元件(包括一个VHDL文件和一个*.bsf原理图图标)。

其中：inclk0为电路的主频输入端，频率为50MHz；areset为异步置位端，c2和主频inclk0同频率。

c1为主频inclk0的倍频输出信号。

C0为c2的反相信号。

Locked为相位控制信号，也是输出使能控制信号。

（ 2014am）3.20 试用VHDL 语言设计一个曼彻斯特编码器。

已知有时钟信号clk_d、时钟的倍频信号clk及时钟的反相信号clk_dn。

串行数据输入为data_s,编码输出为mcode_out,输出使能信号为clk_lock_in,高电平有效（2012am）（2013am）（2014am）提示：曼彻斯特码(Manchester Code)又称为数字双相码或分相码(Split-phase Code)。

它的编码规则是:用分别持续半个码元周期的正（高）、负（低）电平组合表示信码“1”;用分别持续半个码元周期的负（低）、正（高）电平组合表示信码“0”。

图题3.20 用倍频时钟设计Manchester Code图题3.20 用双时钟设计Manchester Code 的仿真结果hsu_manchester_code_vmodule hsu_manchester_code_v ( clk,clk_d,clk_dn,data_s,clk_lock_in,mcode_out); input clk,clk_d,clk_dn,data_s,clk_lock_in;output mcode_out;reg mcode_out;reg temp_mcode_out;reg temp_mcode_out_ddn;always ( posedge clk or posedge clk_lock_in )beginif (clk_lock_in==1'b1)if (data_s==1'b1)temp_mcode_out<=clk_d;elsetemp_mcode_out<=1'b0;elsetemp_mcode_out=1'b0;endalways ( posedge clk or posedge clk_lock_in )beginif (clk_lock_in==1'b1)if (data_s==1'b0)temp_mcode_out_ddn<=clk_dn;elsetemp_mcode_out_ddn<=1'b0;elsetemp_mcode_out_ddn=1'b0;Endalways ( posedge clk or posedge clk_lock_in )beginif (clk_lock_in==1'b1)mcode_out<=temp_mcode_out;temp_mcode_out_ddn;elsemcode_out<=1'b0;endendmodule3.21 试用VHDL 语言设计一个求两个数中最大值的程序，要求用函数调用的方法设计。

verilog时钟分频设计

verilog时钟分频设计1.偶分频模块设计偶分频意思是时钟模块设计最为简单。

首先得到分频系数M和计数器值N。

M = 时钟输入频率 / 时钟输出频率N = M / 2如输入时钟为50M，输出时钟为25M，则M=2，N=1。

偶分频则意味着M为偶数。

以M=4，N=2为例，我们希望得到的输出时钟时序如下：因此只需要将counter以clk_in为时钟驱动计数，当counter = (N-1)时，clk_out翻转即可。

verilog代码如下，其中WIDTH为(N的位宽-1)：module time_adv_even #(parameter N = 2,WIDTH = 7)(input clk,input rst,output reg clk_out);reg [WIDTH:0]counter;always @(posedge clk or posedge rst) beginif (rst) begin// resetcounter <= 0;endelse if (counter == N-1) begincounter <= 0;endelse begincounter <= counter + 1;endendalways @(posedge clk or posedge rst) beginif (rst) begin// resetclk_out <= 0;endelse if (counter == N-1) beginclk_out <= !clk_out;endendendmoduletestbench测试8分频即N=4，ISE仿真结果如下：2.奇分频模块设计奇分频需要通过两个时钟共同得到。

首先得到分频系数M和计数器值N。

M = 时钟输入频率 / 时钟输出频率N = (M-1) / 2如输入时钟为50M，输出时钟为10M，则M=5，N=2。

奇分频则意味着M为奇数。

数电课程设计报告

数电课程设计报告 The following text is amended on 12 November 2020.《基于FPGA的洗衣机电机正反转控制器》学院：信息与控制工程学院专业：电子信息工程班级：姓名：学号：2014年7月目录1.设计任务与要求........................................................ . (1)2.设计思路........................................................ (1)3.设计原理及方案....................................................................... (2)4.总结与讨论........................................................................... (14)一、设计任务及要求：1．控制洗衣机的电机作如下周期性运转，正转4S――暂停2S――反转4S――暂停2S，用8位七段数码管显示自己学号的后四位（显示在从左边数第一个到第四个数码管上）、定时时间（两位，单位：分钟，显示在第五个和第六个数码管上）,剩余时间（两位，单位：分钟，显示在第七个和第八个数码管上2．洗衣机控制器的工作过程为：(1)上电后显示自己学号的后四位，在运行中不变；初始洗涤时间为10分钟，在开始前可用S1和S2按键设置总的工作时间，确定洗衣机控制器定时工作时间。

(按下并松开S1定时时间增加一分钟，按下并松开S2定时时间减少一分钟，时间范围为：00~30分钟)(2)设定好定时时间后，按下并松开S3(按下时S3=0，松开时S3=1)，启动控制器，整个系统开始运行；再次按下并松开S3，停止运行；再次按下并松开S3继续运行；按下并松开S4则回到上电初始状态。

其他两个按键不起作用。

秒表计时电路设计verilog

电子科技大学通信学院秒表计时电路实验报告班级通信一班学生学号教师秒表计时电路秒表计时电路一、设计思路概述1.设计要求秒表计时功能，显示分、秒、0.01秒具有启动、暂停、停止和清空功能增加有趣的流水灯输入信号：4bit按键，50MHz时钟输出信号：6位数码管2.设计分析本设计要求秒表计时功能，显示分、秒、0.01秒，而这可以由分频电路实现，将电路的输入时钟进行分频，得到1/60Hz,1Hz,和100Hz信号，就可以达到本设计要求的显示要求了。

本设计要求具有启动、暂停、停止和清空功能，而这个可以由状态机实现，通过合理的配置状态转换，就可以达到要求。

流水灯的实现说来简单，其实也可以做的复杂，漂亮的流水灯其观赏性还是很好地，这里我们只讨论简单流水灯的实现，即单个灯从左到右逐步发光。

这实际是一个移位寄存器，我们可以通过不同的时钟来驱动它，实现不同的流水速度。

这里，我们实现了一个1Hz，和一个10Hz的流水灯电路。

二、总体设计框图及详细说明三、各部分代码设计1、500000进制计数器（分频器）设计：always @(negedge clk or negedge rst10ms)beginif (~rst10ms) beginclk10ms<=0;clk10msreg<=0;endelse if (clk10msreg == 249999) beginclk10ms<=~clk10ms ;clk10msreg<=clk10msreg+1;endelse if (clk10msreg==499999) beginclk10ms<=~clk10ms;clk10msreg<=0;endelse begin clk10msreg<=clk10msreg+1;endend2、状态机设计always @(negedge clk or negedge clear) beginif (~clear) beginstate <= idlestate; rst <= 0; rst10ms <= 0;endelse begincase (state)idlestate: beginif(~start)beginstate<= prestate; rst<=0;rst10ms<=0;endelsestate<=idlestate; endprestate: beginstate<=runstate;rst<=1;rst10ms<=1;endholdstate: beginif(~stop)beginstate<=idlestate; rst<=1;rst10ms<=0;endelse if(~start)beginstate<= runstate; rst<=1;rst10ms<=1;endelsestate<=holdstate; endrunstate: beginif(~stop)beginstate<=idlestate; rst<=1;rst10ms<=0;endelse if(~hold)beginstate<= holdstate; rst<=1;rst10ms<=0;endelsestate<=runstate;enddefault: state <= state;endcaseendend3.10进制计数器（分频器）设计module count10(rst, clk, clkout, counter);input rst;input clk;output reg clkout;output reg [3:0]counter;always @(negedge clk or negedge rst) beginif (~rst) begin clkout<=0;counter<=0;endelse if (counter == 4) begin clkout<=~clkout;counter<=counter+1; endelse if (counter == 9) begin clkout<=0;counter<=0; endelse begin counter<=counter+1;endendendmodule4、6进制计数器（分频器）设计module count6(rst, clk, clkout, counter);input rst;input clk;output reg clkout;output reg [3:0]counter;always @(negedge clk or negedge rst) beginif (~rst) beginclkout <= 0;counter <= 0;endelse if (counter == 2) beginclkout <= ~clkout;counter <= counter + 4'b1;endelse if (counter == 5) beginclkout <= ~clkout;counter <= 0;endelse begincounter <= counter + 4'b1;endendendmodule5、流水灯设计always @(negedge clk1s or negedge rst)beginif (~rst)ledg <= 8'b0;else if (ledg == 8'b0)ledg<=8'b10000000;elseledg<=(ledg>>1);endalways @(negedge clk100ms or negedge rst) beginif (~rst)ledr <= 18'b0;else if (ledr == 18'b0)ledr<=18'b100000000000000000;elseledr<=(ledr>>1);end6、显示译码电路设计always @(negedge clk or negedge rst) begin if (~rst) begindisplayreg <= 3'b000;segcode[0] <= 7'b1111111;segcode[1] <= 7'b1111111;segcode[2] <= 7'b1000000;segcode[3] <= 7'b1000000;segcode[4] <= 7'b1000000;segcode[5] <= 7'b1000000;segcode[6] <= 7'b1000000;segcode[7] <= 7'b1000000;endelse begincase (timeout[displayreg])0: segcode[displayreg] <= 7'b1000000;1: segcode[displayreg] <= 7'b1111001;2: segcode[displayreg] <= 7'b0100100;3: segcode[displayreg] <= 7'b0110000;4: segcode[displayreg] <= 7'b0011001;5: segcode[displayreg] <= 7'b0010010;6: segcode[displayreg] <= 7'b0000010;7: segcode[displayreg] <= 7'b1011000;8: segcode[displayreg] <= 7'b0000000;9: segcode[displayreg] <= 7'b0010000;default: segcode[displayreg] <= 7'b1111111;endcasedisplayreg <= displayreg + 3'b1;endend四、总体电路设计module today(key, ledr, ledg, hex, clk);input [3:0] key;input clk;output reg [17:0] ledr;output reg [7:0] ledg;output [55:0] hex;wire clear;wire start;wire stop;wire hold;assign clear = key[0];assign start = key[1];assign stop = key[2];assign hold = key[3];reg [19:0] clk10msreg;reg clk10ms;wire clk100ms;wire clk1s;wire clk10s;wire clk1min;wire clk10min;wire clk1h;reg [1:0] state;parameter idlestate = 2'b00, prestate = 2'b01, holdstate = 2'b10, runstate = 2'b11;reg rst;reg rst10ms;reg [2:0] displayreg;wire [3:0] timeout [7:0];reg [6:0] segcode[7:0];assign hex = {segcode[7], segcode[6], segcode[5], segcode[4], segcode[3], segcode[2], segcode[1], segcode[0]};always @(negedge clk or negedge clear) beginif (~clear) beginstate <= idlestate; rst <= 0; rst10ms <= 0;endelse begincase (state)idlestate: beginif(~start)beginstate<= prestate;rst<=0;rst10ms<=0;endelsestate<=idlestate;endprestate: beginstate<=runstate;rst<=1;rst10ms<=1;endholdstate: beginif(~stop)beginstate<=idlestate;rst<=1;rst10ms<=0;endelse if(~start)beginstate<= runstate;rst<=1;rst10ms<=1;endelsestate<=holdstate;endrunstate: beginif(~stop)beginstate<=idlestate;rst<=1;rst10ms<=0;endelse if(~hold)beginstate<= holdstate;rst<=1;rst10ms<=0;endelsestate<=runstate;enddefault: state <= state;endcaseendendalways @(negedge clk or negedge rst10ms)beginif (~rst10ms) beginclk10ms<=0;clk10msreg<=0;endelse if (clk10msreg == 249999) beginclk10ms<=~clk10ms ;clk10msreg<=clk10msreg+1;endelse if (clk10msreg==499999) beginclk10ms<=~clk10ms; clk10msreg<=0;endelse begin clk10msreg<=clk10msreg+1;endendcount6 min10counter(rst, clk10min, clk1h, timeout[7]); count10 min1counter (rst, clk1min,clk10min, timeout[6]); count6 sec10counter(rst, clk10s,clk1min, timeout[5]); count10 sec1counter (rst, clk1s, clk10s, timeout[4]); count10 ms100counter(rst, clk100ms, clk1s, timeout[3]); count10 ms10counter (rst, clk10ms, clk100ms, timeout[2]); assign timeout[1] = 4'b1111;assign timeout[0] = 4'b1111;always @(negedge clk or negedge rst) beginif (~rst) begindisplayreg <= 3'b000;segcode[0] <= 7'b1111111;segcode[1] <= 7'b1111111;segcode[2] <= 7'b1000000;segcode[3] <= 7'b1000000;segcode[4] <= 7'b1000000;segcode[5] <= 7'b1000000;segcode[6] <= 7'b1000000;segcode[7] <= 7'b1000000;endelse begincase (timeout[displayreg])0: segcode[displayreg] <= 7'b1000000;1: segcode[displayreg] <= 7'b1111001;2: segcode[displayreg] <= 7'b0100100;3: segcode[displayreg] <= 7'b0110000;4: segcode[displayreg] <= 7'b0011001;5: segcode[displayreg] <= 7'b0010010;6: segcode[displayreg] <= 7'b0000010;7: segcode[displayreg] <= 7'b1011000;8: segcode[displayreg] <= 7'b0000000;9: segcode[displayreg] <= 7'b0010000;default: segcode[displayreg] <= 7'b1111111;endcasedisplayreg <= displayreg + 3'b1;endendalways @(negedge clk1s or negedge rst)beginif (~rst)ledg <= 8'b0;else if (ledg == 8'b0)ledg<=8'b10000000;elseledg<=(ledg>>1);endalways @(negedge clk100ms or negedge rst) beginif (~rst)ledr <= 18'b0;else if (ledr == 18'b0)ledr<=18'b100000000000000000;elseledr<=(ledr>>1);endendmodulemodule count6(rst, clk, clkout, counter);input rst;input clk;output reg clkout;output reg [3:0]counter;always @(negedge clk or negedge rst) begin if (~rst) beginclkout <= 0;counter <= 0;endelse if (counter == 2) beginclkout <= ~clkout;counter <= counter + 4'b1;endelse if (counter == 5) beginclkout <= ~clkout;counter <= 0;endelse begincounter <= counter + 4'b1;endendendmodulemodule count10(rst, clk, clkout, counter);input rst;input clk;output reg clkout;output reg [3:0]counter;always @(negedge clk or negedge rst) beginif (~rst) begin clkout<=0;counter<=0;endelse if (counter == 4) begin clkout<=~clkout;counter<=counter+1; endelse if (counter == 9) begin clkout<=0;counter<=0; endelse begin counter<=counter+1;endendendmodule五、总结及心得体会通过这次试验，我们基本掌握了状态机的实现方法，进一步熟悉和掌握了Verilog HDL的基本使用方法。

用Verilog语言实现任意整数分频器

用Verilog语言实现任意整数分频器分频器是FPGA设计中使用频率非常高的基本设计之一，尽管在目前大部分设计中，广泛使用芯片厂家集成的锁相环资源，如赛灵思（Xilinx）的DLL.来进行时钟的分频，倍频以及相移。

但是对于时钟要求不高的基本设计，通过语言进行时钟的分频相移仍然非常流行，首先这种方法可以节省芯片内部的锁相环资源，再者，消耗不多的逻辑单元就可以达到对时钟操作的目的。

另一方面，通过语言设计进行时钟分频，可以看出设计者对设计语言的理解程度。

因此很多招聘单位在招聘时往往要求应聘者写一个分频器（比如奇数分频）以考核应聘人员的设计水平和理解程度。

下面讲讲对各种分频系数进行分频的方法：第一，偶数倍分频：偶数倍分频应该是大家都比较熟悉的分频，通过计数器计数是完全可以实现的。

如进行N倍偶数分频，那么可以通过由待分频的时钟触发计数器计数，当计数器从0计数到N/2-1时，输出时钟进行翻转，并给计数器一个复位信号，使得下一个时钟从零开始计数。

以此循环下去。

这种方法可以实现任意的偶数分频。

电路上只需一个D触发器和一个非门即可实现，Q(n+1)=D，D=~Q(n),clk_out=Q(n+1) .第二，奇数倍分频：奇数倍分频常常在论坛上有人问起，实际上，奇数倍分频有两种实现方法：占空比为非50%的三分频时钟，完全可以通过计数器来实现，如进行三分频，通过待分频时钟上升沿触发计数器进行模三计数，当计数器计数到邻近值进行两次翻转，比如可以在计数器计数到1时，输出时钟进行翻转，计数到2时再次进行翻转。

即是在计数值在邻近的1和2进行了两次翻转。

这样实现的三分频占空比为1/3或者2/3。

module three(clk_in,rst,clk_out); // 三倍频inputclk_in,rst;output clk_out;reg clk_out;reg [1:0] count;always @(negedgerst or posedgeclk_in)beginif(rst==0) begin count<=0; clk_out<=0; endelsebegin count<=count+1;if(count==1) clk_out<=~clk_out;else if(count==2) begin clk_out=~clk_out; count<=0; endendendendmodule仿真图另一种实现：module div3(CLKIN,CLKOUT,RESETn); //依然是三倍频inputCLKIN,RESETn;output CLKOUT;wire d;wireCLKOUT;reg q1,q2;always @(negedgeRESETn or posedge CLKIN)beginif (RESETn==1'b0)q1<=1'b0;elseq1<=d; //q1是d延迟一个时钟后的信号endalways @(negedgeRESETn or posedge CLKIN)beginif (RESETn==1'b0) q2<=1'b0;elseq2<=q1; //q2是q1延迟一个时钟后的信号endassign d=~q1 & ~q2; //d在一个周期内，一个clk为高，另外两个clk为低assign CLKOUT=q2;endmodule仿真图电路中，利用两个D触发器和简单的门电路即可实现。
