羟基磷灰石合成方案
羟基磷灰石的制备及其表征实验方案

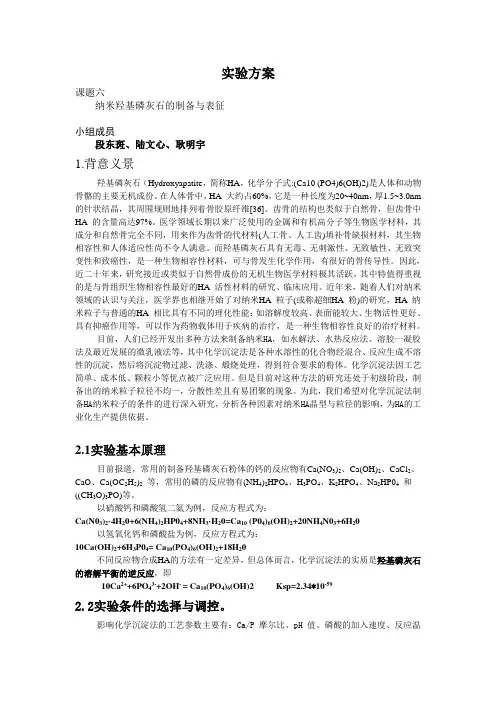

实验方案课题六纳米羟基磷灰石的制备与表征小组成员段东斑、陆文心、耿明宇1.背意义景羟基磷灰石（Hydroxyapatite，简称HA，化学分子式:(Ca10 (PO4)6(OH)2)是人体和动物骨骼的主要无机成份。
在人体骨中，HA 大约占60%，它是一种长度为20~40nm，厚1.5~3.0nm 的针状结晶，其周围规则地排列着骨胶原纤维[36]。
齿骨的结构也类似于自然骨，但齿骨中HA 的含量高达97%。
医学领域长期以来广泛使用的金属和有机高分子等生物医学材料，其成分和自然骨完全不同，用来作为齿骨的代材料(人工骨、人工齿)填补骨缺损材料，其生物相容性和人体适应性尚不令人满意。
而羟基磷灰石具有无毒、无刺激性、无致敏性、无致突变性和致癌性，是一种生物相容性材料，可与骨发生化学作用，有很好的骨传导性。
因此，近二十年来，研究接近或类似于自然骨成份的无机生物医学材料极其活跃，其中特值得重视的是与骨组织生物相容性最好的HA 活性材料的研究、临床应用。
近年来，随着人们对纳米领域的认识与关注，医学界也相继开始了对纳米HA 粒子(或称超细HA 粉)的研究，HA 纳米粒子与普通的HA 相比具有不同的理化性能：如溶解度较高、表面能较大、生物活性更好、具有抑癌作用等，可以作为药物载体用于疾病的治疗，是一种生物相容性良好的治疗材料。
目前，人们已经开发出多种方法来制备纳米HA，如水解法、水热反应法、溶胶一凝胶法及最近发展的微乳液法等，其中化学沉淀法是各种水溶性的化合物经混合、反应生成不溶性的沉淀，然后将沉淀物过滤、洗涤、煅烧处理，得到符合要求的粉体。
化学沉淀法因工艺简单、成本低、颗粒小等优点被广泛应用。
但是目前对这种方法的研究还处于初级阶段，制备出的纳米粒子粒径不均一，分散性差且有易团聚的现象。
为此，我们希望对化学沉淀法制备HA纳米粒子的条件的进行深入研究，分析各种因素对纳米HA晶型与粒径的影响，为HA的工业化生产提供依据。
羟基磷灰石的制备
羟基磷灰石的制备
按一定比例称量磷酸氢二铵和四水硝酸钙(Ca/P=1.67~2.0)。
分别用50mL纯水将它们配置成溶液。
在硝酸钙溶液中滴加过量的氨水，使其pH值为10~11。
注意密封容器，以免氨水挥发。
磷酸氢二铵中加入水后，搅拌使其溶解。
将磷酸氢二铵溶液用恒流泵缓慢滴加到硝酸钙溶液中，同时快速搅拌，使充分反应，反应温度保持在(25~80℃)。
用精密pH计在线检测pH值的变化，反应中溶液出现白色絮状沉淀，pH值下降，此时要不断加氨水调节pH值，使其保持在10~11之间。
滴加完毕后继续反应一定时间(0.5~4h)，反应完毕在(25～80℃)陈化(12~48)h，再抽滤，洗涤，80℃下干燥，研磨，待用。
具体的影响因素分析：
1.不同Ca/P摩尔比的影响
2.反应温度的影响
3.反应时间的影响
4.陈化温度的影响
5.陈化时间的影响
6.pH的影响
7.焙烧温度的影响
8 .焙烧时间的影响
吸附实验：
称取实验所得样品0.05g，倒入100mL塑料离心管中，再向其中倒入50mL 10mg/L的F-溶液，在水浴恒温振荡器中反应12h，达到吸附平衡，用0.45um滤膜过滤，测其上清液的F-浓度。
羟基磷灰石的制备及应用研究
羟基磷灰石的制备及应用研究羟基磷灰石是目前应用最广泛的生物材料之一。
因其良好的生物相容性和生物活性，在骨科和牙科领域得到了广泛的应用。
本文将就羟基磷灰石的制备及应用进行研究和探讨。
1.羟基磷灰石的制备羟基磷灰石的制备主要有湿法合成和干法合成两种方法。
其中湿法合成又包括共沉淀法、溶胶-凝胶法、水热法等几种方法。
而干法合成主要有高能球磨法等方法。
1.1 湿法合成共沉淀法：羟基磷灰石的共沉淀法制备过程中利用钙、磷两个离子在一定条件下共沉淀作用，形成了羟基磷灰石。
共沉淀法具有制备工艺简单，反应速度快等优点。
但是其产品具有较大的晶体粒径和不稳定等缺陷。
溶胶-凝胶法：在溶胶-凝胶法制备羟基磷灰石过程中，通过到达成熟态的化学缓慢水解发生反应，羟基磷灰石在凝胶中形成。
该方法得到的羟基磷灰石晶体粒度分布小，晶体形态好，内部结构均匀致密等优点。
但是该方法的制备过程复杂，且需要较长时间，成本较高。
水热法：在水热法制备羟基磷灰石过程中，通过水热反应来形成羟基磷灰石。
该方法具有制备工艺简单等优点。
但是制备效率较低且羟基磷灰石的结晶度较低，易形成杂多晶和非晶态。
1.2 干法合成高能球磨法：在高能球磨法制备羟基磷灰石过程中，通过高能钨钢球的强制研磨来形成羟基磷灰石。
该方法具有制备简单，易于大规模生产等优点。
但是制备过程中需要严格控制球的大小，否则会影响羟基磷灰石的晶体粒度和分布。
2.羟基磷灰石的应用2.1 骨科领域羟基磷灰石可作为一种生物陶瓷，应用于骨科领域。
其良好的生物相容性和生物活性使得其能够与人体骨组织相容性良好。
在人工骨替代和组织修复中，羟基磷灰石能够促进骨细胞的生长和分化，提高骨修复的质量。
2.2 牙科领域在牙科领域，磷酸羟基磷灰石可以用于制备牙科修补材料，其生物相容性好，与人体牙齿组织具有相似的化学成分和物理性质。
磷酸羟基磷灰石的应用还可以提高口腔修复质量。
3.羟基磷灰石的未来展望随着骨科和牙科行业的飞快发展，羟基磷灰石的应用范围也在不断扩大。
羟基磷灰石的制备及表征【可编辑范本】
羟基磷灰石的制备及表征一、实验目的1。
掌握纳米羟基磷灰石的制备及原理２.了解羟基磷灰石的表征方法及生物相容性二实验原理羟基磷灰石(hｙｄrrｏsyapatitｅ，HAＰ）分子式为Ca10(PO４)6（OH)２是自然骨无机质的主要成分,具有良好的生物相容性和生物活性,可以引导骨的生长，并与骨组织形成牢固的骨性结合。
HＡP是生物活性陶瓷的代表性材料,生物活性材料是指能够在材料和组织界面上诱导生物或化学反应，使材料与组织之间形成较强的化学键,达到组织修复的目的。
HAP在组成上与人体骨的相似性,使HAP与人体硬组织以及皮肤、肌肉组织等都有良好的生物相容性,植入体内不仅安全、无毒，还能引导骨生长，即新骨可以从HAP植入体与原骨结合处沿着植入的体表面或内部贯通性空隙攀附生长,材料植入体内后能与骨组织形成良好的化学键结合。
ＨＡP主要的生物学应用作骨组织代替材料,磷酸钙类生物陶瓷材料在临床应用中遇到的最大困难之一是材料强度差，尤其是韧性低,且机械可加工性差，导致其在临床应用中受到了极大的限制。
为了改善HAP陶瓷的脆性和强度问题,一般会在其中添加ＺrO2和碳纤维或是Ａｌ2O３和玻璃等物质进行增韧.纳米级羟基磷灰石的制备方法很多，主要分为固相法和液相法两大类。
固相法合成在一定条件下（高温、研磨）让磷酸盐与钙盐充分混合发生固相反应,合成HAP粉末．液相法合成是在水液中，一磷酸盐和钙盐为原料,在一定条件下发生化学反应，生成溶解度较小的HAP晶粒，包括化学沉淀法.水热合成法、溶胶-凝胶法、自然烧法、微乳液法、微波法等。
化学沉淀法因具有实验条件要求不高、反应容易控制,适合制备纳米材料等优点从而得到广泛应用。
沉淀法通常是在溶液状态下将不同化学成分的物质混合,在混合溶液中加入适量的沉淀剂得到纳米材料的前驱沉淀物,再将此沉淀物结晶进行干燥或煅烧制得相应的纳米材料。
金属离子在沉淀过程是不平衡的,需要控制溶液中的沉淀剂的浓度，使沉淀过程缓慢发生,才会使溶液中的沉淀处于平衡状态,使沉淀能均匀的出现在整个溶液中。
人工合成羟基磷灰石的方法
人工合成羟基磷灰石的方法1. 了解羟基磷灰石嘿，朋友们，今天我们聊聊羟基磷灰石，听起来是不是有点高大上？实际上，它就是我们骨骼和牙齿里的重要成分，咱们身体里的小英雄。
羟基磷灰石（HAp）不仅能帮助我们强健骨骼，还能在医学上大展拳脚，比如用在骨骼修复、牙科填充等领域。
可以说，它是医学界的“万金油”。
那么，如何把这种神奇的物质合成出来呢？这可就有趣了。
2. 合成方法2.1 化学沉淀法首先，我们得介绍的是化学沉淀法。
这是一个既简单又有趣的方法，就像做饭时的调料搭配。
我们需要一些化学试剂，最主要的是磷酸盐和钙盐。
你可以想象一下，把这两种“食材”混合在一起，搅拌得当，最后形成一个白色沉淀，这就是羟基磷灰石的雏形了。
不过啊，这个过程就像调配一杯鸡尾酒，得掌握好比例和温度。
温度高了，沉淀可能会结得不太好；反之，太低了又可能慢得像蜗牛。
所以，掌握这个火候可是个大学问呢！成功的关键在于控制好 pH 值，通常在 7 到 10 之间最为合适。
大家一定要谨记哦，别把实验室当成厨房，弄得一团糟就不好了。
2.2 水热合成法接下来要说的是水热合成法。
这听起来是不是很专业，其实就是在高温高压的环境下进行反应。
简单来说，就是把之前的“混合物”放在一个密封的锅里，加热加压，等待它慢慢“变身”。
这种方法的好处是能让羟基磷灰石的晶体更加均匀、细腻，质量好得不得了。
想象一下，就像在高压锅里炖肉，时间越久，味道越浓！当然，这个过程中一定要小心，别让锅子“爆炸”，那可就得不偿失了。
通过这种方法合成的羟基磷灰石，通常粒径小、比表面积大，特别适合在生物医学上使用。
哎呀，这一听就知道，技术含量不一般。
3. 应用前景3.1 生物医学领域那么，合成出来的羟基磷灰石到底有什么用呢？别急，让我慢慢道来。
在生物医学领域，它简直就是个“万金油”。
比如在骨折修复中，医生可以用它作为骨替代材料，帮助患者快速恢复。
想象一下，刚做完手术的人，身上贴着小块小块的羟基磷灰石，就像在贴补丁，等伤口愈合后，骨头又强壮得像新的一样，太神奇了吧？3.2 牙科应用不仅如此，在牙科方面，羟基磷灰石也大有作为。
羟基磷灰石的制备与应用研究

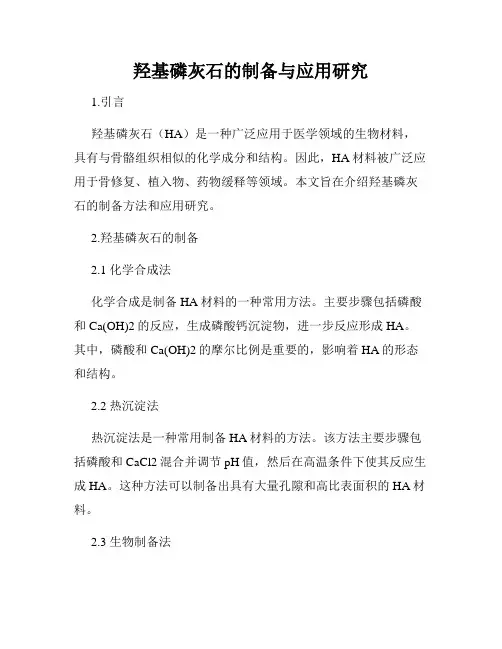

羟基磷灰石的制备与应用研究1.引言羟基磷灰石（HA）是一种广泛应用于医学领域的生物材料，具有与骨骼组织相似的化学成分和结构。
因此，HA材料被广泛应用于骨修复、植入物、药物缓释等领域。
本文旨在介绍羟基磷灰石的制备方法和应用研究。
2.羟基磷灰石的制备2.1 化学合成法化学合成是制备HA材料的一种常用方法。
主要步骤包括磷酸和Ca(OH)2的反应，生成磷酸钙沉淀物，进一步反应形成HA。
其中，磷酸和Ca(OH)2的摩尔比例是重要的，影响着HA的形态和结构。
2.2 热沉淀法热沉淀法是一种常用制备HA材料的方法。
该方法主要步骤包括磷酸和CaCl2混合并调节pH值，然后在高温条件下使其反应生成HA。
这种方法可以制备出具有大量孔隙和高比表面积的HA材料。
2.3 生物制备法生物制备法是利用微生物、植物、动物等生物体通过其生理代谢产生的有机酸或其他物质来制备HA材料。
这种方法制备的HA 材料更具有生物相容性，并且制备成本更低。
3.羟基磷灰石的应用研究3.1 骨科材料由于HA与骨骼结构相似，因此它是一种在骨科领域广泛应用的生物材料。
HA材料可以用于骨修复、骨填充、植入物等领域。
HA材料具有生物相容性高、吸附能力好、力学性能良好等优点，已经成为骨科领域的重要材料。
3.2 药物缓释HA材料具有很好的生物相容性和化学稳定性，可以被用于药物缓释领域。
HA材料的微孔可以吸附药物，然后缓慢释放出来。
这种方法可以使药物在缓慢释放的过程中保持其活性，同时也可以延长药物的作用时间。
3.3 医用传感器HA材料也可以作为医用传感器的基础材料。
许多现代医疗设备和技术都需要传感器来搜集医学数据。
利用HA材料的导电性能特点，可以研制出具有高灵敏度、稳定性和生物相容性的传感器。
4.总结羟基磷灰石是一种具有广泛应用的生物材料，目前已经在医药领域得到了广泛的应用。
本文介绍了HA材料的制备方法和应用研究，展示了它的潜力和前景。
HA材料在医疗领域中将继续发挥重要作用。
羟基磷灰石的制备及应用研究
羟基磷灰石的制备及应用研究羟基磷灰石是一种生物医用材料，具有良好的生物相容性和生物活性。
在牙科、骨科、普外科等领域被广泛应用，特别是在人造骨修复方面发挥着重要作用。
1. 羟基磷灰石的制备方法羟基磷灰石的制备方法有多种，其中包括化学合成、水热法、共沉淀法等。
其中，共沉淀法是目前最为常用的制备方法之一。
共沉淀法是通过将含有Ca2+和PO4^3-的化合物，如CaCl2和Na2HPO4混合在一起，并在水中搅拌，使其形成沉淀。
沉淀经过干燥和高温煅烧，即可得到羟基磷灰石。
通过调节反应条件，如pH值、反应温度和时间等参数，可以得到不同形态和性质的羟基磷灰石。
2. 羟基磷灰石的应用研究羟基磷灰石的应用研究主要集中在生物医用材料领域。
它具有良好的生物相容性和生物活性，可以与组织细胞良好地结合，促进骨组织的生长和再生。
在牙科领域中，羟基磷灰石被广泛应用于牙髓炎和牙根被破坏的治疗中。
在骨科领域中，羟基磷灰石则被用于骨修复和骨再生。
在普外科领域中，羟基磷灰石则被用于人造关节的制作，以及其他重大手术中的骨缺损修复。
不仅如此，羟基磷灰石还可以通过表面修饰、掺杂和复合等方法，来改善其性能和功能，例如提高降解速率、增强力学性能、抗菌、降解药物等。
这些方法均可以扩展羟基磷灰石的应用范围和提高其性能，推动其在生物医用材料领域的进一步发展。
3. 羟基磷灰石的发展前景近年来，随着医疗技术的发展和人们健康意识的提高，生物医用材料的需求量越来越大。
而作为一种重要的生物医用材料，羟基磷灰石将在未来得到进一步的应用和发展。
未来，羟基磷灰石的发展将更加注重材料的智能化、定制化和可持续发展。
通过纳米材料、生物材料等新技术的应用，将实现羟基磷灰石在组织工程、医学影像等领域的广泛应用。
同时，在病理诊断与治疗中更广泛地运用，例如在肿瘤的预防、诊断和治疗中的应用，将会取得更为广泛和重要的应用和发展。
总之，羟基磷灰石是一种生物医用材料，具有广泛的应用前景和发展空间。
羟基磷灰石陶瓷的合成方法
羟基磷灰石陶瓷的合成方法
羟基磷灰石陶瓷是一种类似于骨骼和牙齿的无机物质，其合成方法可以根据需求进行调整。
以下是一些常见的羟基磷灰石陶瓷合成方法:
1. 热压法：该方法适用于制备宏观羟基磷灰石陶瓷。
首先将羟
基磷灰石粉末和结合剂混合，然后通过热压机将其压成所需形状。
在高温高压下，羟基磷灰石粉末会烧结成陶瓷。
2. 热蒸发法：该方法适用于制备纳米羟基磷灰石陶瓷。
将羟基
磷灰石粉末和结合剂制成浆料，然后通过热蒸发法将其蒸镀成陶瓷膜。
这种方法可以制备高质量、纯物质的羟基磷灰石陶瓷。
3. 溶胶凝胶法：该方法适用于制备多孔羟基磷灰石陶瓷。
将羟
基磷灰石粉末和结合剂溶解在水中，然后通过溶胶凝胶法将其制备成多孔陶瓷。
这种方法可以制备高质量、高强度的多孔羟基磷灰石陶瓷。
4. 水热法：该方法适用于制备大尺寸羟基磷灰石陶瓷。
将羟基
磷灰石粉末和结合剂放入水中，然后加热至高温，使其烧结成陶瓷。
这种方法可以制备大尺寸、高质量的羟基磷灰石陶瓷。
以上是一些常见的羟基磷灰石陶瓷合成方法，具体合成方法可以根据不同的需求和条件进行调整。
化学沉淀法制备羟基磷灰石实验流程及细节节
化学沉淀法制备羟基磷灰石实验流程及细节羟基磷灰石分子式：Ca10（PO4）6（OH）2简称：HA HAP熔点：1650℃密度：3.16g/cm3溶解度：0.4mpp化学沉淀法反应方程式：7Ca（OH）2+3Ca(H2PO4)2= Ca10（PO4）6（OH）2+12H2O21.81g 7.719g×41、配置3000 ml Ca( OH)2、1000 ml Ca( H2PO4)2溶液,按照Ca /P为1. 67混合于三角瓶恒温水浴70℃.搅拌2h小时，放置沉淀24小时。
（1）水浴锅加入热水，提高升温速度，但最高直接加入到65℃（2）Ca(OH)2=21.81g Ca( H2PO4)2=7.719g×4（3）当恒温水浴锅温度达到70℃时，将氢氧化钙溶于800ml水中，倒入水浴锅中盛有2000ml蒸馏水的5000ml大烧杯中，再用200ml将小烧杯中剩余氢氧化钙尽量全部冲洗下去，并加入到大烧杯中。
（4）将3000ml氢氧化钙加入到大烧杯中加热搅拌，搅拌棒搅拌轴线与烧杯轴线尽量重合，防止大烧杯不稳、晃动、试液溅出。
（5）将磷酸二氢钙分四次加入，每一份7.719g溶于200ml倒入大烧杯中，检查小烧杯底部有无杂质，用100ml水将剩余磷酸二氢钙溶解加入大烧杯。
时间间隔15分钟，全部加入后恒温搅拌1小时取出沉淀。
加入磷酸二氢钙时，用小烧杯沿大烧杯壁倒入。
2、放入离心机中离心; 并置于玛瑙罐中以无水乙醇为分散剂,在星型球磨机以350 r / min球磨2 h,在烘干箱100 ℃干燥24 h。
（1）将大烧杯内的水倒掉，取出沉淀物放入离心管内离心，8ml、转速3200r/min、转9min。
四支离心管重量相当的对角线防止，提高转速时要匀速转动旋钮。
（2）9min钟后，关闭离心机，取出离心管。
将离心管内水倒掉，用勺子取出离心管内沉淀物放入玛瑙罐中，尽量将离心管内壁刮干净，玛瑙管内玛瑙球数量、形状等尽量均匀。
羟基磷灰石
应用
医用级纳米羟基磷灰石
粉末ቤተ መጻሕፍቲ ባይዱ
含有羟基磷灰石的牙膏，减少牙菌斑，促进牙龈炎愈合，预防龋齿 和牙周病。
发展与展望
羟基磷灰石的优点是良好的相容性，并能与骨组织形成骨性结合， 但是羟基磷灰石脆性大，生物机械性能不佳，限制了其使用 。针对 其缺陷而研制的羟基磷灰石生物复合材料集中了多种组份的性能有 点， 使其拥有了广阔的发展前景： （1）仿骨结构羟基磷灰石多相复合生物陶瓷的发展。其虽然在加工和 适应骨损方面存在较多的问题，但其力学性能却优于其他的结构形 式。因此更有希望适应称重大面积的骨修复的要求。 （2）羟基磷灰石骨水泥复合生物材料的发展。其可塑性和自固话性方 便了临床操作，但是力学性能差同样限制了它的广泛应用，发展羟 基磷灰石为主体的骨水泥复合材料，并综合固相组份及调和液方面 的增强效果，其有望在骨缺损修复、整形外科等方面获得大面积应 用。 （3）功能羟基磷灰石复合材料的发展通过在羟基磷灰石中添加少量的 特殊物质，得到的复合材料呈现出某种预期的功能，为临床上解决 诸多疑难杂症提供新的途径。
目 录 / contents
01
简介 制备工艺
02
03
应用
04
发展与展望
简介
羟基磷灰石，又称羟磷灰石，碱式磷酸钙，是钙磷灰石（Ca5(PO4)3(OH)） 的自然矿物化。但是经常被写成（ Ca10(PO4)6(OH)2 ）的形式以突出它是由两 部分组成的：羟基与磷灰石 。
晶体结构：六方晶系（空间群176 号），单斜晶系（空间群14号） 熔点：1650°C
比重：3.16g/cm
制备方法
(1) 湿法（ 共沉淀法）
(2) 水热合 成法
(3) 固相合 成法
(4) 溶胶— 凝胶法
羟磷灰石的制备及其应用研究
羟磷灰石的制备及其应用研究羟磷灰石是一种重要的生物无机材料，具有良好的生物相容性、生物活性和生物降解性，是维持骨组织生长和修复的重要成分。
本文将从制备和应用两方面重点阐述羟磷灰石的研究进展。
一、羟磷灰石的制备羟磷灰石是由磷酸盐和氢氧化物共析合成，常见的制备方法是水热法、共析合成法、溶胶-凝胶法和生物模仿法等。
1、水热法水热法制备羟磷灰石的过程是通过水热反应使氢氧化物与磷酸盐溶液反应生成羟磷灰石。
其优点为制备过程简单、反应短时间、成本低廉，但存在反应条件严格、生成晶体大小难以控制等缺陷。
2、共析合成法共析合成法是将磷酸盐和氢氧化物混合，然后在一定的条件下进行共析反应，最终生成羟磷灰石。
该方法简单快捷，且生成的羟磷灰石结晶质量高，但存在缺点是反应物质易发生酸碱反应导致结晶不纯。
3、溶胶-凝胶法溶胶-凝胶法是将溶液中的羟基磷灰石物质分散到溶液中形成凝胶，再经过干燥和热处理等步骤形成羟基磷灰石固体。
该方法成本低廉、结晶质量高，但生成的固体存在微晶杂质的问题。
4、生物模仿法生物模仿法是将天然骨组织中的磷酸盐、氢氧化物、蛋白质等物质与人造体液混合，在一定条件下形成羟基磷灰石。
该方法能生成与天然骨组织类似的材料，但操作难度大、成本高。
二、羟磷灰石的应用羟磷灰石作为生物医用材料，在医学领域有着广泛的应用，包括骨组织修复、牙科领域的修复和种植、生物工程领域的细胞培养和基因工程载体等。
1、骨组织修复羟磷灰石可作为骨髓、骨折修复、植骨和填充骨缺损等方面的生物替代材料，具有良好的生物降解性和生物相容性，可促进骨细胞的增殖和骨修复。
2、牙科领域的修复和种植羟磷灰石可用于根管修复和牙齿移植等领域，具有良好的生物相容性和匹配性，可防止牙齿移植后的异常反应和排异现象。
3、生物工程领域的细胞培养和基因工程载体羟磷灰石可作为细胞培养和基因工程载体等领域的材料，具有良好的生物相容性和细胞黏附性，可促进细胞的生长和增殖，并将基因载体稳定地转移到宿主细胞中。
羟基磷灰石材料的合成及应用
羟基磷灰石材料的合成及应用羟基磷灰石材料是生物医学领域中非常常见的一种生物陶瓷材料，广泛应用于植入性医学器材和骨子结构修复、组织工程等方面。
本文将介绍羟基磷灰石材料的合成方法及其应用。
1. 羟基磷灰石材料的合成羟基磷灰石材料可通过多种方法进行制备，主要有化学共沉淀法、溶胶-凝胶法、水热法和高温固相合成法等。
其中，化学共沉淀法和溶胶-凝胶法是比较常用的两种方法。
1.1 化学共沉淀法在化学共沉淀法中，将钙离子和磷酸离子以一定的比例混合，加入一定量的氢氧化钠，反应完毕后，产生的固体沉淀物即为羟基磷灰石的前体物质。
接着，将前体物质放入焙烧炉中进行煅烧，生成最终的羟基磷灰石材料。
1.2 溶胶-凝胶法在溶胶-凝胶法中，将适量的羟基磷灰石前体溶解于甲醇、乙醇等有机溶剂中，得到溶胶。
再将溶胶极缓慢地加热到一定温度，使其凝胶化。
最后，将凝胶体焙烧，得到最终的羟基磷灰石材料。
2. 羟基磷灰石材料的应用由于其良好的生物相容性和生物活性，羟基磷灰石材料广泛应用于骨组织工程、口腔种植、骨折治疗、植入性医学器材等领域。
2.1 骨组织工程骨组织工程是利用生物材料和骨细胞形成人工骨组织的技术，羟基磷灰石材料具有优异的生物相容性，可以促进骨细胞的增殖和分化，有助于骨组织的修复和再生。
2.2 口腔种植羟基磷灰石材料在口腔种植中应用广泛，可以用于修复牙齿、修复颌骨缺损、种植人工牙根等，具有良好的生物相容性和组织相容性。
2.3 骨折治疗羟基磷灰石材料具有良好的生物相容性和生物活性，可以被人体吸收和代谢，有助于骨折的修复和再生。
2.4 植入性医学器材羟基磷灰石材料可以制成人工关节、人工骨头等植入性医学器材，具有优异的生物相容性和生物活性，有助于植入器材的耐久性和效果。
总之，羟基磷灰石材料具有良好的生物相容性和生物活性，在医学领域中应用广泛，可以用于组织工程、口腔种植、骨折治疗、植入性医学器材等领域。
在未来，羟基磷灰石材料的应用前景将更加广阔。
羟基磷灰石的制备及其生物医用性能研究
羟基磷灰石的制备及其生物医用性能研究羟基磷灰石（Hydroxyapatite，简称HAp）是一种普遍存在于生物体内的无机骨组织成分，也是一种应用广泛的生物医用材料。
多年以来，人们通过不同的制备方法研究其生物医用性能，以满足临床实践的需求。
一、制备方法羟基磷灰石的制备方法有很多种，常用的有：水热合成法、溶胶-凝胶法、机械合成法、共沉淀法等。
其中，水热合成法是一种非常常用的方法。
水热法的原理是将化学反应在高温高压条件下进行，可以得到极细的高纯度晶体。
该方法制备的HAp粒子具有较高的结晶度和纯度，晶体形态规整，粒径分布较为均匀。
这种方法制备的HAp颗粒易于与骨组织结合，是一种较为理想的羟基磷灰石制备方法之一。
二、生物医用性能研究1. 与骨组织的相容性羟基磷灰石与骨组织具有较高的相容性，这是其在生物医用领域得以广泛应用的主要原因之一。
研究表明，羟基磷灰石可以促进骨组织生长，通过与细胞表面的特定受体结合，激活活性酶，并启动骨细胞体内的信号跨度，从而诱导骨细胞生长和分化。
HAp的生物相容性和间质透气性，让它在植入体内后不会引起排异反应，具有良好的生物相容性和组织相容性。
2. 维持骨微环境羟基磷灰石除了能够促进骨组织生长之外，还能够在体内维持骨微环境的平衡。
HAp可以吸附钙、磷等微量离子，并释放出来，保持周围骨组织和细胞之间物质的平衡。
同时，它还可以通过电荷作用促进骨细胞活性化，并增强骨质的形成和维持。
3. 治疗骨类疾病由于HAp在体内的相容性和生物易降解性，它可以用于治疗各种骨类疾病。
例如，HAp可以被用于骨折修复、脊柱手术、牙科修复等领域，其良好的生物相容性和组织相容性，让它在植入体内后不会引起排异反应，具有良好的治疗效果。
4. 作为生物医用载体由于羟基磷灰石是一种相对稳定的材料，它可以被用作生物医用载体。
通过控制其化学成分、粒径、表面结构等性质，可以实现向载体内导入蛋白质、基因等潜在的药物，并实现药物的缓慢、持久的释放，从而提高药物的疗效和安全性。
羟基磷灰石材料的制备及应用研究
羟基磷灰石材料的制备及应用研究1. 羟基磷灰石的介绍羟基磷灰石是一种常见的生物无机材料，其化学式为Ca10(PO4)6(OH)2，主要存在于牙齿、骨骼、贝壳等生物硬组织中。
其与人体组织的相容性较高，因此具有广泛的医学应用价值。
由于其优良的生物活性和生物可降解性，羟基磷灰石材料可以被用作人工骨、组织工程支架、骨修复材料等医用材料的制备。
2. 羟基磷灰石材料的制备方法2.1 热水法热水法是制备羟基磷灰石的一种简单有效的方法。
首先将氢氧化钙和过量的磷酸一起加入到水中，并在100℃下反应6小时。
所形成的羟基磷灰石可以通过常规的沉淀和离心分离技术得到。
2.2 水热法水热法是利用高温高压条件下的化学反应，制备纳米级羟基磷灰石材料的方法。
其过程简单易行，只需将磷酸和氢氧化钙混合，并加入适量的水，然后在高温高压反应釜中进行反应。
该方法制备的羟基磷灰石颗粒尺寸分布均匀，具有较高的生物可降解性。
2.3 溶胶-凝胶法溶胶-凝胶法是一种有机-无机杂化制备羟基磷灰石的方法。
其过程包括两个步骤：先制备出有机前体，然后通过热处理将其转化为无机材料。
该方法制备的羟基磷灰石材料具有高度的结晶度和生物活性。
3. 羟基磷灰石材料的应用3.1 骨缺损修复羟基磷灰石材料在医学领域中最常见的应用是用于骨缺损修复。
其优良的生物相容性和生物可降解性，使其被广泛地用作人造骨、骨水泥、骨替代物等材料的制备。
研究表明，利用羟基磷灰石材料修复骨缺损可有效促进骨细胞增殖和骨再生，缩短骨愈合时间，使患者更快地恢复正常生活。
3.2 组织工程支架材料随着组织工程技术的发展，羟基磷灰石材料开始被用作组织工程支架材料的制备。
该材料具有延伸性、强度高、生物活性好等优点，可以为修复组织缺损提供支撑和生长环境，促进组织再生。
目前，羟基磷灰石材料被广泛地应用于修复骨、软骨、皮肤和神经等缺损。
3.3 药物缓释材料羟基磷灰石材料的孔隙结构可以用于控制药物的释放速度和量。
因此，该材料也成为了一种常见的药物缓释材料。
羟基磷灰石水热法制备
羟基磷灰石水热法制备羟基磷灰石是一种重要的生物陶瓷材料，被广泛应用于医学、牙科等领域。
其中，水热法是制备羟基磷灰石的一种常见方法。
下面将从原理、实验步骤、反应条件、优点和不足五个方面介绍羟基磷灰石水热法的制备方法。
一、原理羟基磷灰石的制备方法有多种，其中水热法是一种比较常见的方法。
水热法通过在高温高压下，在钙和磷酸盐的水溶液中反应制备羟基磷灰石。
二、实验步骤具体实验步骤如下：（1）将Ca(NO3)2和(NH4)2HPO4按1：1的摩尔比放入三口瓶中。
（2）加入适量的蒸馏水，使溶液浓度为0.1mol·L-1。
（3）将瓶子密封，放入热水槽中，温度控制在180℃，继续反应24h。
（4）反应结束后，用蒸馏水洗涤沉淀，并在105℃干燥4h，制备出羟基磷灰石。
三、反应条件羟基磷灰石的水热法制备需要控制反应条件，对于反应的成功与否有着非常大的影响。
（1）反应温度：在制备羟基磷灰石的反应中，反应温度要控制在180℃左右。
（2）反应时间：反应时间一般为24h，如果反应时间不足，羟基磷灰石的结晶度会降低。
（3）溶液浓度：溶液浓度过低或过高都不利于羟基磷灰石晶体生长。
四、优点和不足水热法制备羟基磷灰石有以下的优点：（1）制备简单方便，操作容易。
（2）反应速度快，反应时间短。
（3）制备出的羟基磷灰石结晶度高，且形态规则。
但是，水热法也存在一些不足之处：（1）制备出来的羟基磷灰石器形分散，大小不一。
（2）虽然反应时间短，但反应温度要求较高。
（3）得到的产物纯度较低。
五、结论羟基磷灰石是一种非常重要的生物陶瓷材料，其水热法制备方式因其制备简单，反应速度快，羟基磷灰石的结晶度高等优点优点被广泛采用。
但是，其不足之处也应引起重视，相关科研人员需要因材施策，根据实际情况选择合理的制备方法。
羟基磷灰石材料的制备及其生物应用
羟基磷灰石材料的制备及其生物应用羟基磷灰石（hydroxyapatite）是一种天然矿物质，其化学式为Ca10(PO4)6(OH)2。
它是骨组织的主要成分，具有优良的生物相容性、生物活性和生物重构性，因此广泛应用于生物医学领域。
本文将介绍羟基磷灰石材料的制备及其生物应用。
一、羟基磷灰石材料的制备1. 生物法制备羟基磷灰石生物法制备羟基磷灰石的方法是在一定条件下，利用微生物或生物高分子来控制羟基磷灰石的形态和尺寸。
这种制备方法具有简单、绿色环保、组织相容性好等优点。
2. 溶液法制备羟基磷灰石溶液法制备羟基磷灰石的方法是将磷酸钙和氢氧化钙混合到一定比例的水溶液中，通过加热、分散、沉淀等步骤制备出羟基磷灰石。
这种制备方法的优点在于简单易行，但缺点是易出现掺杂物。
3. 离子交换法制备羟基磷灰石离子交换法制备羟基磷灰石的方法是利用化学反应在羟基磷灰石表面产生离子交换反应，从而获得一定形态和尺寸的羟基磷灰石颗粒。
这种制备方法的优点是高度可控，但需较厚的膜以保证细胞生长。
二、羟基磷灰石材料的生物应用1. 骨组织再生由于羟基磷灰石具有与人体骨组织相似的成分和组织结构，因此在骨组织再生领域得到广泛应用。
羟基磷灰石可用作骨缺损修复、骨植入物和骨填充材料，可促进骨细胞增殖、骨基质生成和骨愈合。
2. 纳米药物载体羟基磷灰石作为一种具有生物相容性的无机物材料，其表面具有一定的亲水性和负电性。
因此，它可以作为药物的载体，促进药物的吸附和释放，提高药物的生物利用度和稳定性。
3. 细胞培养基质羟基磷灰石材料的生物相容性与人体骨组织相似，使其成为一种理想的细胞培养基质。
研究人员可以利用羟基磷灰石材料制备不同形态和尺寸的细胞培养材料，为细胞培养提供生物支架和环境。
总之，羟基磷灰石材料的制备及其生物应用具有重要的意义。
未来，随着医学技术的不断发展，羟基磷灰石材料在生物医学领域的应用将会越来越广泛。
合成纳米羟基磷灰石方法
合成纳米羟基磷灰石方法
合成纳米羟基磷灰石的方法主要有以下几个步骤：
1. 制备前驱体：通过混合磷酸盐和钙盐溶液，在适当的pH值和温度下反应得到前驱体。
其中，磷酸盐可以是磷酸二氢钾、三钠磷酸十二水合物等；钙盐可以是氢氧化钙、氯化钙、硝酸钙等。
2. 转化为羟基磷灰石：将前驱体在高温下（约600℃）进行煅烧或水热处理，使其形成羟基磷灰石，也就是纳米粒子的形态。
3. 表征：使用X射线衍射、透射电镜、扫描电镜等技术对合成的纳米羟基磷灰石进行表征，确定其物理化学性质。
在实际的制备过程中，还需要考虑反应条件、前驱体比例、煅烧时间和温度等因素对合成纳米羟基磷灰石性质的影响，以达到所需的制备效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
羟基磷灰石合成方案
羟基磷灰石基本信息：羟基磷灰石（Ca
10(PO
4
)
6
(OH)
2
，M=1004），熔点：1650℃，
比重：3.16g/cm3，溶解度：0.4ppm，Ca/P：1.67 合成方法：化学共沉淀法
原料：四水合硝酸钙（Ca(NO
3)
2
·4H
2
O，M=236.15）、磷酸氢二铵（(NH
4
)
2
HPO
4
，
M=132.06）和氨水（NH
3·H
2
O，M=35.05）。
反应方程式：
需要设备：搅拌器、恒温水浴锅、酸度计、离心机、pH试纸、烧杯（2L、1L、500ml），量筒（500ml或1L），1L容量瓶（2个），分液漏斗（500ml，2个），玻璃棒，保鲜膜。
实验步骤
1、配制浓度为0.5mol／L硝酸钙和磷酸氢二氨溶液；
2、将恒温水浴锅恒温至50℃，用量筒量取1000ml浓度为0.5mol/L硝酸钙溶液倒入大烧杯中，并将烧杯置于恒温水浴锅中，再用分液漏斗滴加氨水将溶液的pH值调节至10~11；
3、在搅拌器的不停搅拌下，用量筒量取600ml、0.5mol／L磷酸氢二氨溶液，将其装入分液漏斗，然后缓慢加入烧杯中。
在滴加的过程中，使用pH酸度仪实时监测并通过滴加氨水来控制其pH值保持在10~11。
当磷酸氢二铵溶液滴加完后，用适量的水冲洗漏斗。
继续搅拌30分钟，用保鲜膜封闭烧杯口；
4、静置陈化24小时；
5、将反应产物用离心机离心分离。
除去上清液，加入蒸馏水，用玻璃棒搅拌均匀后，继续离心3～5分钟：重复步骤多次，直至测得的pH值在7～8之间(一般需要离心4—5次)；向沉淀物中加入酒精，再离心清洗2次，最后得到纯净的HA乳状胶体；
5、将HA乳状胶体倒入培养皿中，置于恒温为70℃干燥箱中干燥24小时；
6、将干燥后的HA粉体置于马弗炉中，700℃烧结2小时，得到羟基磷灰石粉末。
合成羟基磷灰石技术路线图。
