鼠笼型三相异步电动机结构
三相笼型异步电动机
输出机械功率P2
pCU2 = SPe 说明，从气隙传递到转子的电磁功率分为 两部分，一小部分变为转子铜损耗，绝大部分转变为 总机械功率。转差率越大，转子铜损耗就越多，电机 效率越低。 P2 = PMEC p0 的两边同时除以机械角速度 = 2n 得 60 PMEC p0 P2 =
五、电动机的功率和损耗
电动机是一种将电能转换成机械能的装臵。所 以在能量转换的过程中不可避免的会产生各种损 耗。 pFE p p p
FE CU1 CU2 1 2
电源Leabharlann 输入电功率P1定子，旋转磁场
电磁功率Pe
转子，电磁感应
机械功率 Pmec
转子旋转 P1 = 3 UN IN cosj Pe = P1－( pCU1＋pFE1 ) p∆ pCU2 = SPe 称为转差功率 pm Pmec = Pe－PCU2 ( 转子铁耗 PFE2 很小，可忽略不计 ） = Pe (1－S) P2 = Pmec－ p0 p0 = p∆ + pm 称为空载损耗，固定不变。 = P1η
60 f 60 50 p = 3 n 975 n0 n 1000 975 s= = = 0.025 n0 1000
四、电动机的运行特性
通过电动机工作原理的学习，我们可以发现电动 机有许多地方和变压器是相类似的： 变压器一次绕组接入电流，产生交变磁场； 电动机定子绕组接入电流，产生旋转磁场； 交变磁场在铁芯中环绕，在变压器二次绕组上产生 电磁感应，产生感应电势和电流； 旋转磁场交链转子绕组；在电动机转子上产生电磁 感应，产生感应电势和电流；
N
ωt =360°
A×
Z
n0
B
归纳：只要三相异步机的对称三相定子绕组中通入对
三相异步电动机主要结构

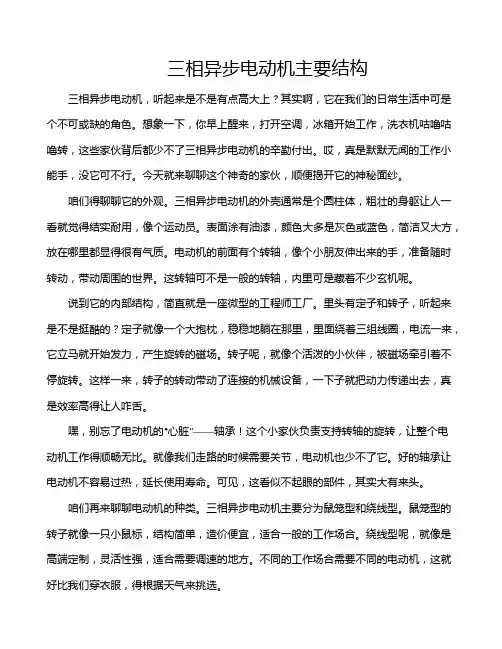

三相异步电动机主要结构三相异步电动机，听起来是不是有点高大上？其实啊，它在我们的日常生活中可是个不可或缺的角色。
想象一下，你早上醒来，打开空调，冰箱开始工作，洗衣机咕噜咕噜转，这些家伙背后都少不了三相异步电动机的辛勤付出。
哎，真是默默无闻的工作小能手，没它可不行。
今天就来聊聊这个神奇的家伙，顺便揭开它的神秘面纱。
咱们得聊聊它的外观。
三相异步电动机的外壳通常是个圆柱体，粗壮的身躯让人一看就觉得结实耐用，像个运动员。
表面涂有油漆，颜色大多是灰色或蓝色，简洁又大方，放在哪里都显得很有气质。
电动机的前面有个转轴，像个小朋友伸出来的手，准备随时转动，带动周围的世界。
这转轴可不是一般的转轴，内里可是藏着不少玄机呢。
说到它的内部结构，简直就是一座微型的工程师工厂。
里头有定子和转子，听起来是不是挺酷的？定子就像一个大抱枕，稳稳地躺在那里，里面绕着三组线圈，电流一来，它立马就开始发力，产生旋转的磁场。
转子呢，就像个活泼的小伙伴，被磁场牵引着不停旋转。
这样一来，转子的转动带动了连接的机械设备，一下子就把动力传递出去，真是效率高得让人咋舌。
嘿，别忘了电动机的“心脏”——轴承！这个小家伙负责支持转轴的旋转，让整个电动机工作得顺畅无比。
就像我们走路的时候需要关节，电动机也少不了它。
好的轴承让电动机不容易过热，延长使用寿命。
可见，这看似不起眼的部件，其实大有来头。
咱们再来聊聊电动机的种类。
三相异步电动机主要分为鼠笼型和绕线型。
鼠笼型的转子就像一只小鼠标，结构简单，造价便宜，适合一般的工作场合。
绕线型呢，就像是高端定制，灵活性强，适合需要调速的地方。
不同的工作场合需要不同的电动机，这就好比我们穿衣服，得根据天气来挑选。
你可能会问，电动机工作时有啥特点？其实啊，它最大的优点就是启动简单，运行平稳，维护也比较方便。
就像一辆汽车，只要你加油，轻轻一踩油门，它就能乖乖地带你走。
即使在负载变化的情况下，它的转速也能保持相对稳定，真是个好帮手。
三相异步电动机的结构和工作原理
•
n=(1-s)n1
2024/9/28
24
5.4.3异步电动机旳三种运营状态
根据转差率大小和正负情况，异步电动机运营、发运营 和电磁制动运营三种运营状态。
1. 电动机运营状态 当异步电动机作电动机运营时，电磁转矩为驱动性质，电磁 转矩克服负载制动转矩而做功，把从定子吸收旳电功率转变 成机械功率从定子输出。电动机转速n与定子旋转磁场转速 N1同方向，且实际方向取决与负载大小。
•
S=n1-n/n1
• 电动机转速为nN时旳转差率称为额定转差率sN。
• 异步电动机带额定负载时，转差率很小，一般SN在
0.01~0.06之间。因为转差率反应了转子与旋转磁场之间
旳相对运动，故s旳大小对异步电动机转子电动势、电流、
功率因数等物理量都有直接影响，转差率s是异步电动机
旳一种主要参数。
• 根据转速差s，能够求电动机旳实际转速n，即
• 因鼠笼式转子构造简朴、制造以便、运营可靠，所 以得到广泛应用。
2024/9/28
9
• （2）绕线式转子绕组
•
绕线式转子绕组与定子绕组相同，也是制成三相绕组，一项接成Y
形，三根引出线分别接到转轴上彼此绝缘旳三个集电环上，经过电刷装置
与外部电路相连。转子绕组回路串入三项可变电阻旳目旳是为了改善起动
2024/9/28
11
2024/9/28
12
2024/9/28
13
2024/9/28
14
2024/9/28
15
2024/9/28
16
2024/9/28
17
2024/9/28
18
2024/9/28
19
5.4三相异步电动机旳工作原理及运营状态
三相鼠笼异步电动机实验报告

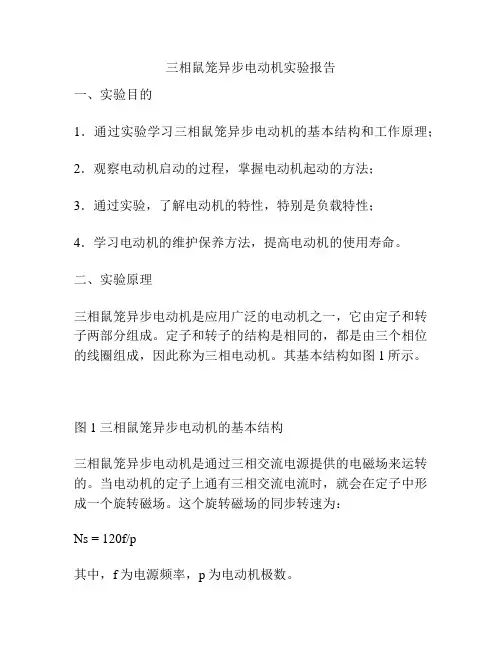

三相鼠笼异步电动机实验报告一、实验目的1．通过实验学习三相鼠笼异步电动机的基本结构和工作原理；2．观察电动机启动的过程，掌握电动机起动的方法；3．通过实验，了解电动机的特性，特别是负载特性；4．学习电动机的维护保养方法，提高电动机的使用寿命。
二、实验原理三相鼠笼异步电动机是应用广泛的电动机之一，它由定子和转子两部分组成。
定子和转子的结构是相同的，都是由三个相位的线圈组成，因此称为三相电动机。
其基本结构如图1所示。
图1 三相鼠笼异步电动机的基本结构三相鼠笼异步电动机是通过三相交流电源提供的电磁场来运转的。
当电动机的定子上通有三相交流电流时，就会在定子中形成一个旋转磁场。
这个旋转磁场的同步转速为：Ns = 120f/p其中，f为电源频率，p为电动机极数。
在定子磁场的作用下，转子线圈中感应出一个交变电动势，从而在转子中产生一个电流，该电流在转子绕组中产生了一个磁场，与定子磁场相互作用，使转子产生一个旋转力矩，从而使电动机运转起来。
三相鼠笼异步电动机的启动方法通常有直接起动、星三角起动、自耦变压器起动和变频起动等。
在实际应用中，要根据电动机的功率和负载的特点选择合适的起动方式。
同时，在负载运转的过程中，电动机的转速可能会受到负载的影响，从而产生转速波动。
因此，了解电动机的特性，特别是负载特性是非常重要的。
三、实验内容本实验使用的是三相鼠笼异步电动机，实验内容包括：1．电动机的组装和连接；2．电动机直接起动实验；3．电动机负载特性实验；4．电动机保养和维护。
四、实验步骤1．将三相鼠笼异步电动机的零部件全部取出来，包括定子、转子和末端盖等，然后根据说明书将定子和转子组装好，并安装到电动机底座上。
2．将电动机的电源线连接好，然后将电动机转子旋转几圈，检查电动机的运转是否灵活，是否有卡滞和松动现象。
3．将电动机启动电源接入到三相电源上，然后将电动机的开关打开，观察电动机的起动过程。
在启动的过程中，要注意观察电动机各部件的运转情况，以及是否出现异常声音和震动等现象。
三相笼型异步电动机分类、工作原理、参数和铭牌识读

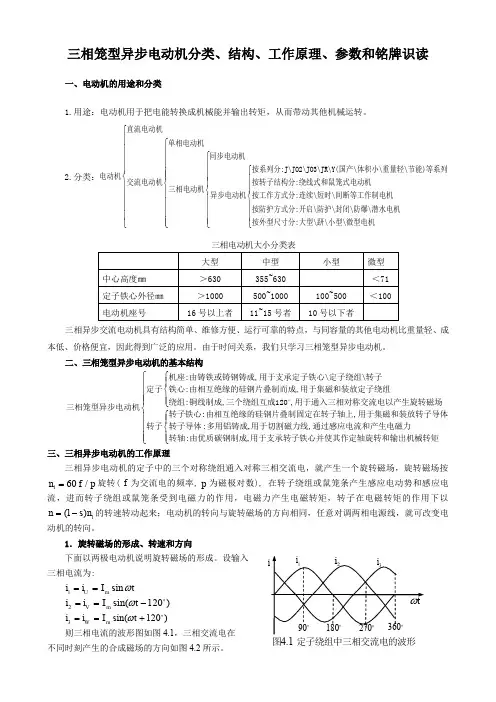

三相笼型异步电动机分类、结构、工作原理、参数和铭牌识读一、电动机的用途和分类1.用途：电动机用于把电能转换成机械能并输出转矩，从而带动其他机械运转。
2.分类：⎧⎪⎧⎪⎪⎧⎪⎪⎪⎪⎧⎪⎪⎪⎨⎪⎪⎨⎪⎪⎨⎪⎪⎨⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎩⎩⎩直流电动机单相电动机同步电动机按系列分:J\JO2\JO3\JR\Y(国产\体积小\重量轻\节能)等系列电动机交流电动机按转子结构分:绕线式和鼠笼式电动机三相电动机异步电动机按工作方式分:连续\短时\间断等工作制电机按防护方式分:开启\防护\封闭\防爆\潜水电机按外型尺寸分:大型\趼\小型\微型电机三相电动机大小分类表大型 中型 小型 微型 中心高度㎜ ＞630 355~630 ＜71 定子铁心外径㎜ ＞1000 500~1000 100~500 ＜100 电动机座号16号以上者11~15号者10号以下者三相异步交流电动机具有结构简单、维修方便、运行可靠的特点，与同容量的其他电动机比重量轻、成本低、价格便宜，因此得到广泛的应用。
由于时间关系，我们只学习三相笼型异步电动机。
二、三相笼型异步电动机的基本结构:,:,⎧⎪⎨⎪⎩机座:由铸铁或铸钢铸成,用于支承定子铁心\定子绕组\转子定子铁心:由相互绝缘的硅钢片叠制而成,用于集磁和装放定子绕组绕组:铜线制成,三个绕组互成120,用于通入三相对称交流电以产生旋转磁场三相笼型异步电动机转子铁心:由相互绝缘的硅钢片叠制固定在转子轴上,用于集磁和装放转子导体转子转子导体多用铝铸成用于切割磁力线,通过感应电流和产生电磁力转轴由优质碳钢制成用于支承转子铁心并使其作⎧⎪⎪⎪⎨⎧⎪⎪⎨⎪⎪⎪⎩⎩定轴旋转和输出机械转矩三、三相异步电动机的工作原理三相异步电动机的定子中的三个对称绕组通入对称三相交流电，就产生一个旋转磁场，旋转磁场按160/n f p =旋转(f 为交流电的频率,p 为磁极对数), 在转子绕组或鼠笼条产生感应电动势和感应电流，进而转子绕组或鼠笼条受到电磁力的作用，电磁力产生电磁转矩，转子在电磁转矩的作用下以1(1)n s n =-的转速转动起来；电动机的转向与旋转磁场的方向相同，任意对调两相电源线，就可改变电动机的转向。
三相异步电动机结构详细图解

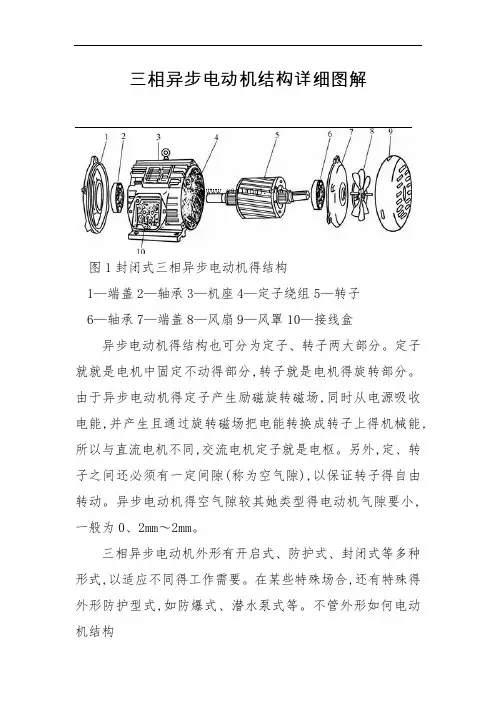

三相异步电动机结构详细图解图1封闭式三相异步电动机得结构1—端盖2—轴承3—机座4—定子绕组5—转子6—轴承7—端盖8—风扇9—风罩10—接线盒异步电动机得结构也可分为定子、转子两大部分。
定子就就是电机中固定不动得部分,转子就是电机得旋转部分。
由于异步电动机得定子产生励磁旋转磁场,同时从电源吸收电能,并产生且通过旋转磁场把电能转换成转子上得机械能,所以与直流电机不同,交流电机定子就是电枢。
另外,定、转子之间还必须有一定间隙(称为空气隙),以保证转子得自由转动。
异步电动机得空气隙较其她类型得电动机气隙要小,一般为0、2mm～2mm。
三相异步电动机外形有开启式、防护式、封闭式等多种形式,以适应不同得工作需要。
在某些特殊场合,还有特殊得外形防护型式,如防爆式、潜水泵式等。
不管外形如何电动机结构基本上就是相同得。
现以封闭式电动机为例介绍三相异步电动机得结构。
如图1所示就是一台封闭式三相异步电动机解体后得零部件图。
1、定子部分定子部分由机座、定子铁心、定子绕组及端盖、轴承等部件组成。
(1)机座。
机座用来支承定子铁心与固定端盖。
中、小型电动机机座一般用铸铁浇成,大型电动机多采用钢板焊接而成。
(2)定子铁心。
定子铁心就是电动机磁路得一部分。
为了减小涡流与磁滞损耗,通常用0、5mm厚得硅钢片叠压成圆筒,硅钢片表面得氧化层(大型电动机要求涂绝缘漆)作为片间绝缘,在铁心得内圆上均匀分布有与轴平行得槽,用以嵌放定子绕组。
(a)直条形式(b)斜条形式图2 笼型异步电动机得转子绕组形式(3)定子绕组。
定子绕组就是电动机得电路部分,也就是最重要得部分,一般就是由绝缘铜(或铝)导线绕制得绕组联接而成。
它得作用就就是利用通入得三相交流电产生旋转磁场。
通常,绕组就是用高强度绝缘漆包线绕制成各种型式得绕组,按一定得排列方式嵌入定子槽内。
槽口用槽楔(一般为竹制)塞紧。
槽内绕组匝间、绕组与铁心之间都要有良好得绝缘。
如果就是双层绕组(就就是一个槽内分上下两层嵌放两条绕组边),还要加放层间绝缘。
鼠笼式三相异步电动机结构
鼠笼式三相异步电动机结构一、引言鼠笼式三相异步电动机是一种常见的工业用电动机，其结构简单、可靠性高、维护方便，广泛应用于各个领域。
它采用了一种特殊的转子结构，使得电动机能够在三相交流电源的激励下产生旋转磁场，从而实现机械能的转换。
二、鼠笼转子的结构鼠笼式三相异步电动机的转子由许多平行排列的导体棒组成，这些导体棒通常是铜或铝制成。
导体棒的两端通过两个短路环连接起来，形成了一个类似于鼠笼的结构，因此被称为鼠笼转子。
这种结构简单、坚固，能够承受高电流和高转速的工作条件。
三、定子的结构鼠笼式三相异步电动机的定子由三个相互平衡的线圈组成，每个线圈都被均匀地分布在定子的周围。
这三个线圈分别连接到三相交流电源上，通过电流的流动产生旋转磁场。
定子的结构通常采用铁芯绕组，以提高磁场的强度和稳定性。
四、工作原理当三相交流电源通电时，定子中的电流会产生一个旋转磁场，这个磁场的方向和大小随着电源电压和频率的变化而变化。
而鼠笼转子中的导体棒处于这个旋转磁场中，由于导体棒本身的电阻，导体棒中会产生感应电流。
这些感应电流在导体棒中形成了一个与旋转磁场方向相反的磁场，产生了一个电磁力，使得转子开始旋转。
由于导体棒是短路的，感应电流会在导体棒之间形成环流，使得转子继续旋转。
这样，电动机就完成了能量的转换，将电能转化为机械能。
五、优点和应用鼠笼式三相异步电动机具有结构简单、可靠性高、维护方便等优点，因此被广泛应用于各个领域。
它常用于电动机驱动的机械设备，如风机、泵、压缩机等。
由于其可靠性高，即使在恶劣的工作环境下，也能够正常工作。
此外，鼠笼式三相异步电动机的启动电流较小，能够节约能源，降低电网负荷。
六、总结鼠笼式三相异步电动机是一种结构简单、可靠性高的电动机。
其通过鼠笼转子的特殊结构，利用定子中的旋转磁场产生感应电流，从而将电能转化为机械能。
由于其优点和应用广泛，鼠笼式三相异步电动机在各个领域都有着重要的地位。
我们在日常生活和工业生产中都能够看到它的身影，为我们的生活和工作提供了便利。
三相鼠笼式异步电机工作原理
三相鼠笼式异步电机工作原理三相鼠笼式异步电机是目前工业和民用领域使用最为广泛的电机之一。
它适用于各种功率等级，广泛应用于机器制造、电力、交通、建筑、矿山等各个领域。
本文将介绍三相鼠笼式异步电机的工作原理。
一、三相鼠笼式异步电机基本构造三相鼠笼式异步电机的基本构造由固定部分和旋转部分组成。
其固定部分又称为定子，由铁心、绕组和端盖等组成；旋转部分又称为转子，由铁心和根据不同型号而有所不同的铝或铜向外突出的鼠笼形导条所组成。
转子可分为两类，一类是短路转子（又称鼠笼转子），另一类是抽象极转子。
二、三相鼠笼式异步电机工作原理三相鼠笼式异步电机是一种交流电动机，其工作原理是依据异步电动机的运行原理。
异步电动机的运行是通过定子上交变电磁场与转子中感应电动势作用产生的扭矩来实现的。
1. 定子产生旋转磁场三相交流电压AC在定子上的三个绕组（也称为初始绕组）间轮流通电，分别形成三个简单的旋转磁场，这三个旋转磁场相互距离相等，夹角为120度，并沿着定子的纵轴线旋转。
这个旋转磁场是由定数上的电流所产生的，定子上的电流也是由交流电压所引起的。
2. 转子中产生感应电动势由于变化的磁场，在转子中感应出一电流。
这不仅有能量损失，也会导致电机损耗。
这时电动磁通的作用在转子中生成感应电流，而感应电流在旋转磁场的作用下将受到些方向和大小变化的力的作用，使它绕着定子的纵轴线旋转。
3. 定子和转子的同步速度不同定子两个极间的电磁场总是与转子上的导条彼此交错。
当变化的磁场转动时，导条内的电流也会随之偏转。
由于旋转磁场的旋转速度不同于转子的旋转速度，导致在转子中形成了电流的旋转磁场，与定子电磁场方向相对。
在理论上，如果转子的旋转速度与电磁场的旋转速度相同，那么就可以获得最大扭矩。
4. 转子受到的力和扭矩在实际情况中，转子的旋转速度比电磁场的旋转速度稍慢一些，导致效率稍微降低。
由于定子和转子之间的磁场之间的相对滞后，产生了导电节团中的电流旋转磁场，电机的转动根据力矩计算，可得到最大扭矩的产生时刻，此时转子的旋转速度与电磁场的旋转速度相同。
三相异步电动机的结构
笼型转子绕组 笼型转子
铸铝笼型转子
2. 转子绕组
绕线型转子绕组结构与定子绕组相似，三相线圈对称地嵌放在转子铁 芯槽内，一般接成星形，末端接在一起，首端分别引至轴上的三个铜制的 集电环上，集电环彼此对轴绝缘，通过固定在端盖上的三个电刷引出。
转轴一般由中碳钢锻造而成，转子铁心被套在转轴上，两端用轴承支撑。 它支撑着转子使转子在定子内腔均匀的旋转，并传到电动机所输出的力矩。
定子绕组 三相异步电动机定子结构示意图
1. 机座
机座是电动机的支架，一般由铸 铁或铸钢制成。
在机座的内圆中固定着铁芯。
机座两端的端盖中嵌放着轴承，用 以支撑转子转动，并用轴承盖加以 保护。
定子铁芯
定子绕组 三相异步电动机定子结构示意图
2. 定子铁芯
定子铁心是电动机磁路的一部分， 用互相绝缘的0.35~0.5mm厚的环 形硅钢片叠压而成，铁心内圆冲 有均匀分布的槽，槽中嵌放着固 定的定子绕组。
铁心片间的绝缘是为了减少涡流 损失。
定子铁芯
定子绕组 三相异步电动机定子结构示意图
3. 定子绕组
定绕 组，每个绕组包含着若干个线圈， 每个线圈又有许多匝，均匀地嵌 放在铁芯槽中。
三相绕组的六个端头引出固定在 机座的接线盒中，并按照接线盒 中的标志接线，可接成星形或三 角形接线。
定子铁芯
定子绕组 三相异步电动机定子结构示意图
二 转子
转子
转子式电动机中的旋转部 分，主要由转子铁心、转子绕 组和转轴三部分组成。
转子在电磁力作用下产生 电磁转矩使转子转动。
散热筋 吊环 转轴 定子铁心 定子绕组 风扇
转子
轴承
罩壳
轴承盖 端盖 接线盒 机 座
鼠笼绕组 转子铁心
三相交流异步电动机的结构
三相交流异步电动机是一种常见的电动机类型，在工业和家庭应用中广泛使用。
它的主要结构包括以下几个部分：
1. 定子（定子绕组）：定子是电动机的固定部分，通常由三个对称分布的绕组组成，每个绕组对应一个相位。
这些绕组被连接到外部交流电源上，产生旋转磁场。
2. 转子（转子绕组）：转子是电动机的旋转部分。
在三相异步电动机中，转子一般采用鼠笼型结构，由导电材料（如铜或铝）制成。
转子的结构类似于一个圆柱体，上面有许多横向的导条（也称为鼠笼）。
当定子的旋转磁场作用于转子上的导条时，感应出电流，从而产生转矩。
3. 端环：在一些特殊的三相异步电动机中，转子的两端可能有一对金属环，称为端环。
这些端环可以提供电流传输和通过转子绕组的短路路径。
4. 轴承：电动机的轴承用于支撑转子并允许其旋转自由。
通常有前端轴承和后端轴承两个位置。
5. 外壳：电动机的外壳用于保护内部组件，并提供支撑和固定结构。
当三相异步电动机上的三相供电被接通时，定子绕组中产生的旋转磁场切割转子上的导条，从而产生转子中的感应电流。
这些感应电流在转子绕组上产生磁场，并与定子磁场互相作用，产生转动力矩。
随着转动力矩的作用，转子开始旋转，驱动电动机的输出轴进行机械工作。
三相交流异步电动机的结构简单可靠，具有良好的起动性能和承载能力，因此被广泛应用于各种工业和家用设备中。
三相异步电动机主要组成部分
三相异步电动机主要组成部分
三相异步电动机是一种常见的交流电动机，由以下几个主要组成部分构成：
1. 定子（Stator）：定子是电动机的固定部分，由一组定子线圈和铁芯组成。
定子线圈被连接到电源上，通过电源提供的交流电产生磁场。
2. 转子（Rotor）：转子是电动机的转动部分，由导电材料制成。
转子通常采用鼠笼型结构，由许多平行排列的导条组成。
当定子的磁场与转子的导条交互作用时，转子会受到力的作用而旋转。
3. 端盖（End Cover）：端盖是安装在电动机两端的部件，它固定和保护定子和转子。
4. 轴（Shaft）：轴是连接转子和外部负载的部件，它传递电动机的旋转动力。
5. 轴承（Bearings）：轴承支撑和定位转子和轴。
它们允许转子在电动机运行时平稳旋转，并承受轴向和径向载荷。
6. 冷却系统（Cooling System）：三相异步电动机通常需要冷却系统来保持工作温度在合理范围内。
冷却系统可以采用风冷或液冷方式，以确保电动机正常运行。
除了以上主要组成部分，三相异步电动机还可能包括起动器、绝缘材料、连接器、外壳等其他辅助部件，以满足不同应用和操作需求。
这些组成部分共同协作，使得三相异步电动机能够将电能转化为机械能，并提供动力驱动各种机械设备和系统。
鼠笼式三相异步电动机结构
鼠笼式三相异步电动机结构鼠笼式三相异步电动机是一种常见的电机类型，广泛应用于各个领域。
它的结构相对简单，但却具有高效、可靠和经济的特点。
鼠笼式三相异步电动机的结构由定子和转子两部分组成。
定子是电机的固定部分，由一组定子线圈绕在铁芯上构成。
而转子则是电机的旋转部分，由一组鼠笼形状的导体条构成。
定子线圈通过电源输入的三相交流电产生旋转磁场，这个磁场将导致转子中的鼠笼导体条感应电动势，从而使转子开始旋转。
鼠笼式三相异步电动机的工作原理是通过电磁感应产生转矩，从而驱动负载转动。
当电机通电后，定子线圈中流过的电流产生的磁场会与转子中的鼠笼导体条产生磁耦合。
由于磁场的旋转，鼠笼导体条中会感应出电动势，从而产生电流。
这个电流会在导体条中形成感应电磁场，与定子的磁场相互作用，从而产生转矩。
这个转矩将驱动转子旋转，从而带动负载转动。
鼠笼式三相异步电动机的结构简单，由于没有传统的电刷和换向器，因此无需定期维护和更换零件，具有良好的可靠性和耐久性。
同时，由于转子是实心结构，因此转子的转动惯量较小，响应速度较快，适用于需要快速启动和停止的场合。
鼠笼式三相异步电动机的效率较高，能够在负载波动较大的情况下保持稳定的运行。
其效率在额定负载下通常能达到90%以上，这使得它成为许多行业中首选的驱动设备。
此外，鼠笼式三相异步电动机的成本相对较低，制造工艺简单，易于大规模生产，因此在市场上具有竞争力。
鼠笼式三相异步电动机广泛应用于工业生产中的各个领域，如机械制造、电力系统、交通运输等。
在机械制造领域，它常用于驱动各种类型的设备，如泵、风机、压缩机等。
在电力系统中，它常用于发电机组的发电机端，将机械能转化为电能。
在交通运输中，它常用于电动汽车、电动火车等交通工具的驱动系统。
鼠笼式三相异步电动机以其高效、可靠和经济的特点，成为各个领域中常用的驱动设备。
其简单的结构和良好的性能使其在工业生产中发挥着重要的作用，推动着社会的发展和进步。
鼠笼式三相异步电动机和绕线式三相异步电机区别和应用
鼠笼式三相异步电动机和绕线式三相异步电机区别和应用1、结构的区别：1）鼠笼绕组；2）绕线绕组，有滑环；2、机械性能的区别：1）结固；2）高速不结固；3、安全性的区别：1）安全；2）电刷有火花，有火灾、爆炸危险；4、机械特性的区别：1）机械应特性，即恒速；2）软特性，可小范围调速；5、启动性能：1）启动电流大，转矩小2）启动转矩大，可以达到最大转矩，启动电流小；6、应用：1）适用恒速要求硬特性的场合；2）使用调速软特性的场合，如起重机！7、起动原理：1）减压启动；2）改变转差率调速起动；绕线电机和鼠笼电机有什么区别？三相异步电动机由定子和转子两个基本部分组成定子是电动机的固定部分,用于产生旋转磁场,主要由定子铁芯、定子绕组和基座等部件组成转子是电动机的转动部分,由转子铁芯.转子绕组和转轴等部件组成.其作用是在旋转磁场作用下获得转动力矩.转子按其结构的不同分为鼠笼式转子和绕线式转子1.鼠笼式转子:转子绕组由插入转子槽中的多根导条和两个环行的端环组成.若去掉转子铁心,整个绕组的外形像一个鼠笼,故称笼型绕组.中小型转子一般采用铸铝方式。
对于100KW以上的电动机采用铜条和铜端环焊接而成鼠笼型异步电机转子相数就是鼠笼转子上的导条数,每相匝数等于1/2匝.转子绕组不用对地绝缘. 转子极对数是靠定子绕组磁动势异步而得的,因此它始终与定子绕组的极对数相等,与鼠笼转子的导条数无关.鼠笼型异步电动机常用启动方法直接启动、降压启动、变频启动、或软启动器启动2.绕线式转子:绕线式转子的绕组和定子绕组相似,中型电动机多采用双层绕组,三相绕组连接成星形,三根端线连接到装在转轴上的三个铜(或钢)滑环上,通过电刷与外电路相连接，绕线型异步电机转子绕组的相数、极对数总是跟定子相同,每相的匝数相对较多,感应电势较大,转子绕组对地绝缘需绝缘.绕线式异步电动机常用启动方法:绕线式异步电动机启动时通常采用直接启动、.转子串电阻启动、或者是采用频敏变阻器启动可不要多此一举用变频启动.或软启动器启动1:区别：鼠笼式和绕线式三相异步电动机是指三相异步时机的转子的形式是绕线式的，或是鼠笼式的，它们的启动方式稍有不同，首先是它们都可以直接起动，其次是鼠笼式的异步电动机因为它的转子的结构的原因，它必须要借助于外接设备（自藕变压器或接触器）才能实现降压起动，绕线式的异步电动机除了可以借助外接设备实现降压起动之外，还赖以通过调节转子电流来实现降压起动（在转子回程串联有调节电阻）。
异步电动机
绕线型异步电动机
二、异步电动机的工作原理和运行状态
异步电动机的工作原理 如下图所示。
定子绕组通入三 相对称电流
定子绕组产 生旋转磁场
转子绕组切割 磁力线
• V2
W1
•
n1 •
•
•n
U1
•
U2
转子绕组感 应出电流
W2 V1
转子绕组受力产 生电磁力矩
转子开始旋转
工作在电动机状态的感应电动机，转速必定低于同步转速。如 转速达到同步转速，则转子不再切割磁力线，从而不再发生电磁感 应，不产生电磁转矩。正因为如此，感应电动机也叫做异步电动机。
（4）电动机在按额定出力运行时，相间电压不平衡程度不得超 过5％。
（5）电动机运行时，每个轴承测得的振动值，应符合规定。 （6）电动机轴伸的径向偏摆最大允许值应满足规定值。 （7）直流电动机在运行时，其换向器上可能出现火花。如无特 殊要求，且在额定状态下）对新投入或大修后投入运行的电动机的要求
鼠笼型转子铁心和绕组结构示意图
鼠笼型异步电动机
线绕式转子绕组和定子绕组相似，也是三相对称绕组。转子的 三相绕组一般接成星形，三个出线头通过转轴内孔分别接到与转轴 固定的三个铜制滑环上。滑环之间以及滑环与转轴之间都彼此绝缘， 在每个滑环上都装有一组电刷，通过电刷使转子绕组与变阻器接通， 以改善异步电动机的起动性能或调节电动机的转速（参见下图）。 具有绕线式转子的电动机叫绕线式电动机，又叫滑环式电动机。
四、额定转速nN 电动机在额定电压、额定频率和额定功率下工作时转轴的转速，
叫做额定转速，拖动大小不同的负载时，转速也不同。一般空载转 速略高于额定转速，过载时转速会低于额定转速。 五、定额
定额也称为工作方式或运行方式，按运行持续的时间分为连续、 短时和断续三种基本工作制，是选择电动机的重要依据。 六、接法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 笼型转子：笼型绕组是一个自己短路的绕组。在转子的每 个槽里放上一根导体，在铁心的两端用端环连接起来，形 成一个短路的绕组。如果把转子铁心拿掉，则可看出，剩 下来的绕组形状像个松鼠笼子，因此又叫鼠笼转子。导条 的材料有用铜的，也有用铝的。
• 如果用的是铜料，就需要把事先做好的裸铜条插入转子铁 心上的槽里，再用铜端环套在伸了两端的铜条上，最后焊
任务二 三相异步电动机的结构
是一台三相鼠笼型异步电动机 的外形图。
下面是它主要部件的拆分图。
定子是用来产生旋转磁场的。三相电动机的定子一般由外壳、定 子铁心、定子绕组等部分组成。
（1）外壳：三相电动机外壳包括机座、端盖、轴承盖、接线盒及 吊环等部件。
机座：铸铁或铸钢浇铸成型，它的作用是保护和固定三相电动 机的定子绕组。中、小型三相电动机的机座还有两个端盖支承着 转子，它是三相电动机机械结构的重要组成部分。通常，机座的 外表要求散热性能好，所以一般都铸有散热片。
端盖：用铸铁或铸钢浇铸成型，它的作用是把转子固定在定子 内腔中心，使转子能够在定子中均匀地旋转。
轴承盖：也是铸铁或铸钢浇铸成型的，它的作用是固定转子， 使转子不能轴向移动，另外起存放润滑油和保护轴承的作用。
接线盒：一般是用铸铁浇铸，其作用是保护和固定绕组的引出 线端子。
吊环：一般是用铸钢制造，安装在机座的上端，用来起吊、搬 抬三相电动机。
在一起，如图(b)所示。如果用的是铸铝，就连同端环、风 扇一次铸成，如图(c)所示 。笼型转子结构简单、制造方
便、是一种经济、耐用的电机，所以应用极广。
其他部分
其他部分包括端盖、风扇等。端盖除了起防护作用外， 在端盖上还装有轴承，用以支撑转子轴。风扇则用来通 风冷却电动机。三相异步电动机的定子与转子之间的空 气隙，一般仅为0.2mm～1.5mm。气隙太大，电动机运 行时的功率因数降低；气隙太小，使装配困难，运行不 可靠，高次谐波磁场增强，从而使附加损耗增加以及使 启动性能变差。
用较大截面的绝缘扁铜线或扁铝线
绕制后，再按一定规律嵌入定子铁
心槽内。定子三相绕组的六个出线
端都引至接线盒上，首端分别标为
U1, V1, W1 ，末端分别标为U2, V2, W2 。这六个出线端在接线盒里的排
（a）星形连接 （b）三角形连接
列如图4.3所示，可以接成星形或三 图3.3 定子绕组的联结
角形。
（2）定子铁心 异步电动机定子铁心是电动机磁路的一部分，由0.35mm～
0.5mm厚表面涂有绝缘漆的薄硅钢片叠压而成，如图3.2所示。 由于硅钢片较薄而且片与片之间是绝缘的，所以减少了由于 交变磁通通过而引起的铁心涡流损耗。铁心内圆有均匀分布 的槽口，用来嵌放定子绕圈。
（a）定子铁心 （b）定子冲片 图3.2 定子铁心及冲片示意图
定子绕组:是电路重要的组成部分定子绕组用绝缘 的铜（或铝）导线绕成，嵌在定子槽内。
转子部分
• 异步电动机的转子是由转子铁心、转子绕组和转轴组成 的。
• 1、转子铁心：是电动机磁路的一部分，它用0.5mm厚 的硅钢片叠压而成。铁心固定在转轴或转子支架上，整 个转子的外表呈圆柱形。
• 2、转子绕组：分为笼型和绕线型两类。
（3）定子绕组
定子绕组是三相电动机的电路部分，
三相电动机有三相绕组，通入三相
对称电流时，就会产生旋转磁场。
三相绕组由三个彼此独立的绕组组
成，且每个绕组又由若干线圈连接
而成。每个绕组即为一相，每个绕
组在空间相差120°电角度。线圈由
绝缘铜导线或绝缘铝导线绕制。中、
小型三相电动机多采用圆漆包线，
大、中型三相电动机的Байду номын сангаас子线圈则
