发电机转子绝缘不合格原因分析及处置

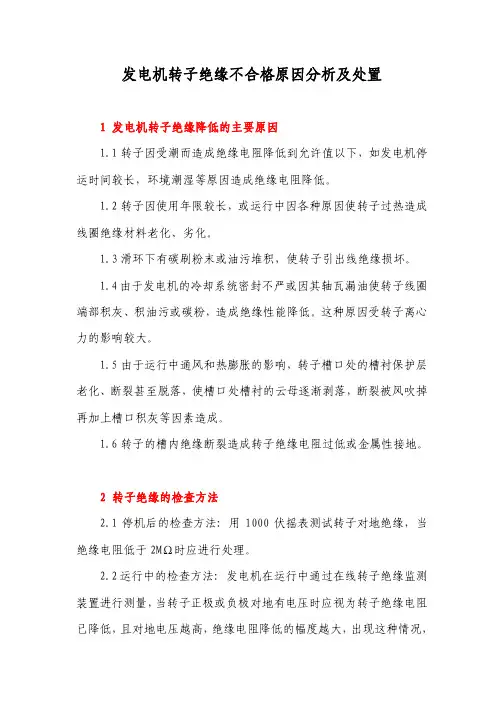

发电机转子绝缘不合格原因分析及处置1 发电机转子绝缘降低的主要原因1.1转子因受潮而造成绝缘电阻降低到允许值以下，如发电机停运时间较长，环境潮湿等原因造成绝缘电阻降低。

1.2转子因使用年限较长，或运行中因各种原因使转子过热造成线圈绝缘材料老化、劣化。

1.3滑环下有碳刷粉末或油污堆积，使转子引出线绝缘损坏。

1.4由于发电机的冷却系统密封不严或因其轴瓦漏油使转子线圈端部积灰、积油污或碳粉，造成绝缘性能降低。

这种原因受转子离心力的影响较大。

1.5由于运行中通风和热膨胀的影响，转子槽口处的槽衬保护层老化、断裂甚至脱落，使槽口处槽衬的云母逐渐剥落，断裂被风吹掉再加上槽口积灰等因素造成。

1.6转子的槽内绝缘断裂造成转子绝缘电阻过低或金属性接地。

2 转子绝缘的检查方法2.1停机后的检查方法: 用1000伏摇表测试转子对地绝缘，当绝缘电阻低于2MΩ时应进行处理。

2.2运行中的检查方法: 发电机在运行中通过在线转子绝缘监测装置进行测量，当转子正极或负极对地有电压时应视为转子绝缘电阻已降低，且对地电压越高，绝缘电阻降低的幅度越大，出现这种情况，应停机处理。

3 绝缘电阻降低的处理方法3.1因潮湿而使转子绝缘电阻降低，我们采用直流电焊机烘干法或采用发电机定子三相短路，利用自产热量进行烘干。

3.2转子线圈绝缘老化，则采取拔护环方法，解体转子进行大修。

3.3转子线圈端部积灰、积油，通常处理的方法:3.3.1用干燥的压缩空气进行吹扫。

3.3.2采用拆卸护环，对转子线圈端部的油、灰、碳粉进行清理，然后对端部的绝缘进行重新处理。

此方法工艺复杂、工期长，直接影响发电机的经济效益。

3.3.3用机电设备清洗剂处理转子绝缘，笔者重点介绍这种方法。

4 机电设备绝缘清洗剂方法处理转子绝缘4.1前几年，我厂接连出现发电机转子绝缘降低，严重影响了发电机的正常运行。

发电机转子的正负极对地最高电压达到180-200伏，针对出现的这种问题，我们采取了除拔护环之外的所有方法，但效果都不明显，并且出现了一种异常现象，也就是在冷态情况下转子绝缘合格，在热态情况绝缘下降，并网后，出现绝缘不合格。

660mw发电机转子绕组绝缘低的分析及处理

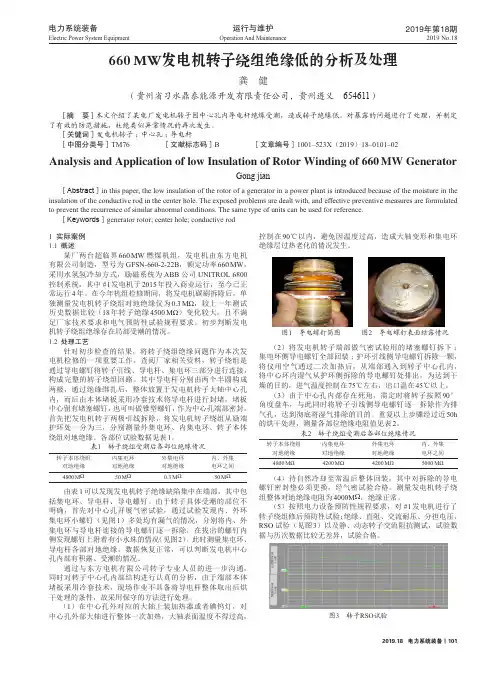

运行与维护2019.18 电力系统装备丨101Operation And Maintenance2019年第18期2019 No.18电力系统装备Electric Power System Equipment 1 实际案例1.1 概述某厂两台超临界660 MW 燃煤机组，发电机由东方电机有限公司制造，型号为GFSN-660-2-22B ，额定功率660 MW ，采用水氢氢冷却方式，励磁系统为ABB 公司UNITROL 6800控制系统。

其中#1发电机于2015年投入商业运行，至今已正常运行4年。

在今年机组检修期间，将发电机碳刷拆除后，单独测量发电机转子绕组对地绝缘仅为0.3 M Ω，较上一年测试历史数据比较（18年转子绝缘4500 M Ω）变化较大，且不满足厂家技术要求和电气预防性试验规程要求。

初步判断发电机转子绕组绝缘存在局部受潮的情况。

1.2 处理工艺针对初步检查的结果，将转子绕组绝缘问题作为本次发电机检修的一项重要工作。

查阅厂家相关资料，转子绕组是通过导电螺钉将转子引线、导电杆、集电环三部分进行连接，构成完整的转子绕组回路。

其中导电杆分别由两个半圆构成两极，通过绝缘绑扎后，整体放置于发电机转子大轴中心孔内，而后由本体堵板采用冷套技术将导电杆进行封堵，堵板中心留有堵塞螺钉，也可叫做锥型螺钉，作为中心孔端部密封。

首先把发电机转子两极引线拆除，将发电机转子绕组从励端护环处一分为三，分别测量外集电环、内集电环、转子本体绕组对地绝缘。

各部位试验数据见表1。

表1 转子绕组受潮后各部位绝缘情况转子本体绕组对地绝缘内集电环对地绝缘外集电环对地绝缘内、外集电环之间4800 M Ω50 M Ω0.3 M Ω50 M Ω由表1可以发现发电机转子绝缘缺陷集中在端部，其中包括集电环、导电杆、导电螺钉。

由于转子具体受潮的部位不明确，首先对中心孔开展气密试验，通过试验发现内、外环集电环小螺钉（见图1）多处均有漏气的情况，分别将内、外集电环与导电杆连接的导电螺钉逐一拆除，在拔出的螺钉内侧发现螺钉上附着有小水珠的情况（见图2）。

水轮发电机转子磁极装配绝缘偏低问题处理

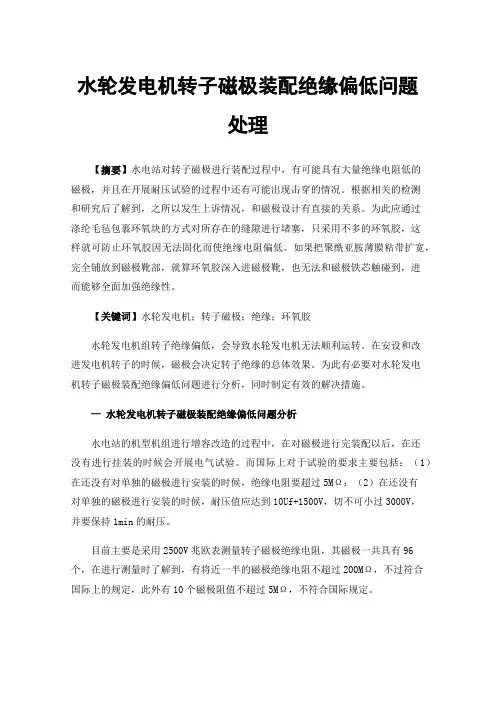

水轮发电机转子磁极装配绝缘偏低问题处理【摘要】水电站对转子磁极进行装配过程中，有可能具有大量绝缘电阻低的磁极，并且在开展耐压试验的过程中还有可能出现击穿的情况。

根据相关的检测和研究后了解到，之所以发生上诉情况，和磁极设计有直接的关系。

为此应通过涤纶毛毡包裹环氧块的方式对所存在的缝隙进行堵塞，只采用不多的环氧胶，这样就可防止环氧胶因无法固化而使绝缘电阻偏低。

如果把聚酰亚胺薄膜粘带扩宽，完全铺放到磁极靴部，就算环氧胶深入进磁极靴，也无法和磁极铁芯触碰到，进而能够全面加强绝缘性。

【关键词】水轮发电机；转子磁极；绝缘；环氧胶水轮发电机组转子绝缘偏低，会导致水轮发电机无法顺利运转。

在安设和改进发电机转子的时候，磁极会决定转子绝缘的总体效果。

为此有必要对水轮发电机转子磁极装配绝缘偏低问题进行分析，同时制定有效的解决措施。

一水轮发电机转子磁极装配绝缘偏低问题分析水电站的机型机组进行增容改造的过程中，在对磁极进行完装配以后，在还没有进行挂装的时候会开展电气试验。

而国际上对于试验的要求主要包括：（1）在还没有对单独的磁极进行安装的时候，绝缘电阻要超过5MΩ；（2）在还没有对单独的磁极进行安装的时候，耐压值应达到10Uf+1500V，切不可小过3000V，并要保持1min的耐压。

目前主要是采用2500V兆欧表测量转子磁极绝缘电阻，其磁极一共具有96个，在进行测量时了解到，有将近一半的磁极绝缘电阻不超过200MΩ，不过符合国际上的规定，此外有10个磁极阻值不超过5MΩ，不符合国际规定。

机组磁额定励磁电压普遍为475V，所以耐压为10Uf+1500V。

将电阻超过5MΩ的磁极做耐压试验，而在此过程中，有5个磁极在第一次接受试验的时候出新了击穿情况。

二原因分析磁极极身绝缘主要是以环氧板双重绝缘为主，同时在对其加热并固化以后，再由相关工作者进行检验，若固化达到了标准，就说明磁极极身不大可能发生故障。

其实，在线圈套装以后，当磁极线圈端侧还没有补充涤纶毡的时候，发现磁极绝缘电阻全部超过了500MΩ。

发电厂对汽轮发电机转子绝缘低和滑环不均匀磨损事故的处理

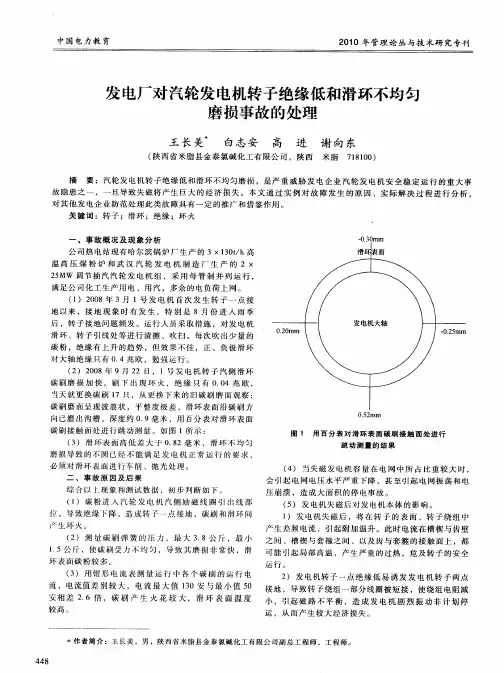

（）测鞋碳刷弹簧的压力，最大３８公斤，最小之间、槽楔与套箍之间、以及齿与套箍的接触面上，都２．１５公斤，使碳刷受力不均匀，导致其磨损非常快，滑可能引起局部高温，产生严重的过热，危及转子的安全．环表面碳粉较多。（）用钳形电流表测量运行中各个碳刷的运行电３
较高。
运，从而产生较大经济ቤተ መጻሕፍቲ ባይዱ损失。
作者简介：王长美，男，陕西省米脂县金泰氯碱化工有限公司副总工程师，工程师。
４４８
发电厂对汽轮发电机转子绝缘低和滑环不均匀磨损事故的处理
三、实际现场解决事故过程
磨损导致的不圆已经不能满足发电机正常运行的要求，必须对滑环表面进行车削、抛光处理。
０５ｍｍ２
图１用百分表对滑环表面碳刷接触面处进行
跳动测量的结果
（）当失磁发电机容量在电网中所占比重较大时，４会引起电网电压水平严重下降，甚至引起电网振荡和电压崩溃，造成大面积的停电事故。（）发电机失磁后对发电机本体的影响。５１发电机失磁后，将在转子的表面、转子绕组中）
故隐患之一，一旦导致失磁将产生巨大的经济损失。本文通过实例对故障发生的原因、实际解决过程进行分析，

发电机定转子绝缘低的原因分析及处理

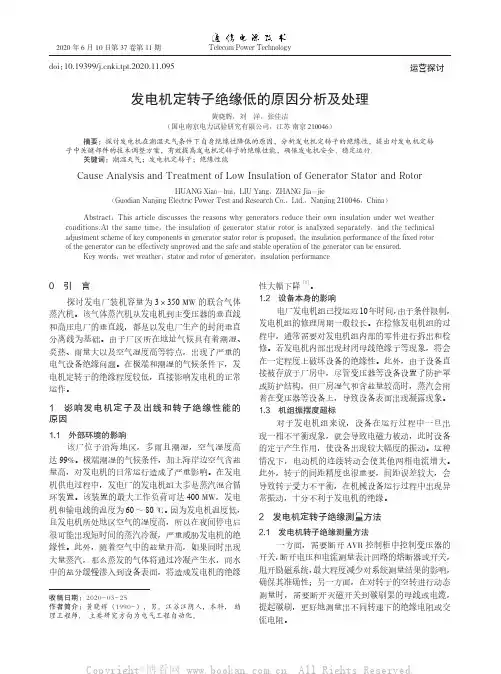

Telecom Power Technology运营探讨发电机定转子绝缘低的原因分析及处理黄晓辉，刘洋，张佳洁（国电南京电力试验研究有限公司，江苏探讨发电机在潮湿天气条件下自身绝缘性降低的原因，分析发电机定转子的绝缘性，提出对发电机定转子中关键部件的技术调整方案，有效提高发电机定转子的绝缘性能，确保发电机安全、稳定运行。

潮湿天气；发电机定转子；绝缘性能Cause Analysis and Treatment of Low Insulation of Generator Stator and RotorHUANG Xiao-hui，LIU Yang，ZHANG Jia-jieGuodian Nanjing Electric Power Test and Research Co.，reasons why generators reduceinsulation of generator stator rotoradjustment scheme of key components in generator stator rotor is proposedof the generator can be effectively improved and the safe and stable operation of the generator can be ensured.stator and rotor of generator；insulation performance 2020年6月10日第37卷第11期·　２８７　·Telecom Power TechnologyＪｕｎ．　１０，２０２０，Ｖｏｌ．　３７　Ｎｏ．　１１　黄晓辉，等：发电机定转子绝缘低的原因分析及处理2.2 定子绕组绝缘电阻测量一般情况下，测量发电机定子绕组时有干式测量和湿式测量两种测量方式。

两种测量方法都需要将汇水管接到摇表的G 端，湿式测量必须使用水冷专用兆欧表，干式测量则使用普通的摇表。

马鹿塘水电站二期发电机转子绝缘降低的处理技术

ＤＩ１．９９ｊｉｎ１０ —３５．１．１０３Ｏ：０３６／．ｓ．０６９１２１０．３ｓ０
Ｏ引言
马鹿塘水电站二期位于云南省文山州麻栗坡县境内盘龙河干流上，盘龙河梯级规划中的第八个为
梯级。电站总装机容量３× １０ＭＷ，电机为０发
子绝缘电阻值也呈逐渐下降趋势，月１６３日２：３２３，１号机报发电机转子一点接地（地电阻为９８接．８
ｋ，ｌ整定值为１）２０。１２．２号发电机转子绝缘下降及处理情况
１２１转子磁极部分绝缘处理情况．．
日至１３日在昆明召开的马鹿塘二期工程水轮发电机技术咨询会要求，３台机组先后进行了大幅度的
２发电机第一次７运行，号２ｈ试主要由于转子绝缘电阻报一点接地而中断运行。遥测发电机转子整体绝缘电阻接近为零（５０Ｖ兆欧表测量、用０下同）安装单位和厂家片面判断是转子１，号磁极引线部位绝缘破坏引起的绝缘下降，其磁极部分进行对简单的处理，即拆除１磁极处的一块挡风板，号调整对地距离，了一道绝缘环氧漆。遥测转子整体绝刷缘电阻为０４Ｍ绝缘处理结果不太理想。扩大清．ａ，扫处理范围，除下部所有挡风板进行全面清扫处拆理，调整磁极引线与转子阻尼环距离，使其静态距离保持有５ｒｎ并刷一层绝缘胶，理后甩开集电环ｒｎ处

水电站发电机转子绝缘故障的处理与维护

水电站发电机转子绝缘故障的处理与维护摘要：水轮发电机组转子绝缘降低问题在很多水电站均有出现，甚至很频繁，使机组被迫停运，给电站造成了一定的经济损失和安全隐患。

笔者介绍的某水电站机组针对转子绝缘降低问题采取的有效措施对类似电站发电机转子的日常维护及故障处理具有一定的借鉴作用。

关键词：转子绝缘故障处理维护要点造成水轮发电机转子绝缘持续降低的原因众多，但是无论是哪一种原因的出现都会严重地威胁到水轮发电机组的安全稳定运行。

尤其是水轮发电机组在整个水电站的地位举足轻重。

所以，针对水轮发电机转子绝缘降低原因进行深入的研究与探讨，找寻有效的针对性措施，最大限度地降低发电机转子绝缘降低问题，从而确保水轮发电机的安全稳定运行则具有十分重要的现实意义。

因此在今后的实际工作中，相关工作人员更必须给予转子绝缘问题重点的关注，合理地安排水轮发电机组的运行方法，保证水轮发电机组绝缘阻值符合相关参数要求，进而避免带病运转问题的出现。

1 水轮发电机组转子绝缘故障的危害水轮发电机组是由三个部分所组成的，包括发电机、水轮机以及调速器。

在水轮发电机转子制作中，一般应用环氧型无溶剂绝缘漆，但是，这种材料的变形温度值比较低，如果水轮发电机组的容量不断增加，则其绝缘性能会逐渐降低，无法满足发电机组绝缘性能要求。

现如今，不饱和聚酯绝缘漆被广泛应用于发电机组转子制作中，具有较高的热变形能力，因此耐热性能良好，在发电机组运行中，不容易发生变形或者脱落问题，有利于提升发电机组绝缘性能。

在转子运行中，随着转子绝缘性能的不断降低，当期绝缘阻值降低至“0”时，如果依然保持运行状态，则在高电压影响下，就会造成发电机组绕组短路，进而出现打火或者放电的问题，甚至还会引发严重的发电机故障。

2 发电机转子绝缘降低的原因及处理措施2.1 发电机转子绝缘降低的主要原因（1）发电机转子因受潮而造成绝缘电阻降低到允许值以下，如发电机停运时间较长，环境潮湿等原因造成绝缘电阻降低。

水轮发电机转子绝缘下降原因分析及处理

— — — 、
ｒ翰圈睇嘲啊
～
电机转子一点接地故障，严重影响了机组安全稳定运行，加了机组强迫停运次数，大了设备的检修增加维护强度。通过对机组的结构图纸和故障现象的分
图１励磁橡皮电缆接地点
ｌ
／
／
励磁橡皮电缆接地点
／
现，一号机转子接地电阻测量值下降接近告警值，后
停机清扫处理，子绝缘达到５０ＭＱ以上，组恢转０机复运行。电站自２００４年５月投产发电以来，次发生发多
华光潭梯级水电站地处浙江省临安龙岗镇，位于分水江干流昌化江上游的巨溪上，电站总装机容量８，中一级电站装机２×３，级电站５ＭＷ其０ＭＷ二装机２×１．ＭＷ，２０２５于０５年１０月全部竣工并网发电。目前杭州地区电网最大的水电站，是杭州地是也
收稿日期：０（０一１２１一７Ｏ）
作者简介：朱跃亮（９７一）男，１６，Ｔ程师，技术主管，事常规水电厂从技术管理工作。
水
电站机
电技
术
第３卷３
（）２一类是发电机励磁系统交流回路中设备绝缘破坏引起的转子接地故障。如２００４年５月１１日励磁系统第一次投运时，发生的三号机 “ 转子一点按地故障” 。检查发现是励

电站发电机定、转子绝缘低检查及处理

可能引起定、转子绝缘低的原因：定、转子比较脏，滑环上碳粉过多定子、转子受潮严重定子、转子绝缘老化定子、转子本身存在接地短路检查方法转子：断开集电环和碳刷之间的连接，对转子进行绝缘检测（500V 挡）。

定子：断开机坑下的发电机出口电缆及中性点的连接；断开开关柜中发电机出口电缆和其他一次设备的连接，然后对定子出口电缆绝缘进行测量（2500挡）；注意：测量电阻绝缘时应对当时的湿度及温度进行记录。

处理步骤一、清洗电缆接头及集电环步骤：对每个检查时断开电缆接头进行清理，用汽油对集电环进行清理。

如果在清洗后转子绝缘还是很低，建议将集电环和转子线圈的连接断开以确认是转子绝缘低还是集电环绝缘低，因为在清洗时有可能因为某个集电环和转子的夹缝没有清洗干净，使碳粉因汽油而凝集导致绝缘低，但又没有发现。

注意：清洗时，对每个夹缝都要认真清洗。

（危险点：汽油燃烧。

安全措施：在使用汽油时远离火源，禁止在工作地点吸烟）二、干燥法1、外部升温步骤：用电暖器对机坑空气进行烘干，烘干时应将盖板打开使机坑通风，空气湿度到20—30%为宜，时间为24h_48h。

注意：在烘烤时起暖器应以设备保持一定的距离，不得与设备过近，尤其是电缆与互感器（危险点：烧坏设备。

安全措施：在使用起暖器时应和设备保持一定距离，定时调动起暖器的位置，注意监控。

）2、、空转除湿步骤：关闭发电机空气冷却器阀门，将发电机通风口及定子上、下风板全打开，起到更良好的通风效果，然后将机组开起到额定转速，使其空转18—24个小时。

注意：在空转时注意发电机各温度变化。

（危险点：误关冷却水阀门。

安全措施：关闭发电机空气冷却器阀门时防止轴承冷却水被关闭。

）3、以上处理方法后，绝缘如果还是很低时，考虑对发电机定、转子进行清扫。

4、发电机定、转子外电源加热步骤：将定子出口、中性点断开，并短接，转子与集电环连接断开，用直流电焊机对定子、转子绕组进行加热，利用铜损消耗所产生的热量进行加热干燥。

水轮发电机转子绝缘降低原因分析及处理

时也同厂家沟通过，是厂家只是把２号机组引线部分刷环但
氧胶，２号机组没有彻底处理；３号机组改造时吸取了这方面的教训，但是３号机组引线包扎仍然不规范。如图５所示。
尘也更容易吸附在这些部位。这些油和灰尘的混合物使定转子线圈表面更容易脏污、受潮，导致绝缘下降，至影响绝缘甚
第３５卷第３期
１６０
水
电站机
电技
术
Ｖ０＿５Ｎｏ．ｌ３３
２１年６月０２
Ｍｅｃｎｃｌ＆ＥｌｃｒｃｃｑｆＨｙｏｏｒＳｔｔｈａｉａｅｔｉａＴｅｈｎｉｕｅｏｄｒｐｗｅａｉｌｏｎ
Ｊｎ２１ｕ．Ｏ２
（）发电机转子磁极引线根部刷环氧漆增加绝缘强４在度，用３号机组改造机会将３号机组的磁极引线行加热处理，７日加热２完毕后绝缘合格，但是过几天后绝缘又下降到不足１ｑ。７Ｍｌ月２日早发电机转子耐压前整体绝缘只有１ＭＱ。说明转子绝
机应用及技术管理＿作。Ｔ
１８０
水
电站机
电技
术
第３５卷
裸铜排没有包扎，外，线铜排和铁心之间只有一个绝缘另引垫板（约８ｍ，果引线包扎不到位，且该处是死角，大ｍ）如而
２３油污影响．
由于发电机上导、下导油槽密封不严渗油，这些油污在
（）改造发电机转子滑环结构，每极两个滑环之间２将的距离缩小为２４ｍｍ，中间两滑环与中间固定件之间的距离增加到３２ｍｍ，改造完毕后，正负极碳刷架对地绝缘距离增加。（）３加工滑环表面，将滑环表面重新刨光。抛光滑环表面后，碳刷与滑环的摩擦力减小，减少了碳粉。

水轮发电机转子绝缘降低原因分析及处理

水轮发电机转子绝缘降低原因分析及处理作者：曾鹏飞来源：《科技与创新》2014年第24期摘要：针对某水电站发电机励磁回路绝缘降低的问题，从集电环表面问题、机组旋转摩擦程度、油槽通气窗设计等几方面进行了详细的分析，总结出了水轮发电机转子绝缘降低的原因，并提出了相应的解决方法，以期有效提高机组的运行效率。

关键词：水电站；水轮发电机；绝缘性能；发电机组中图分类号：TM312 文献标识码：A 文章编号：2095-6835（2014）24-0136-02水轮发电机组是该水电站中最重要的动力设备，水轮发电机组由水轮机、调速器和发电机组成。

水轮机是将水流能量转变为机械旋转能量的设备，它利用水电站的水头和流量来做功。

调速器可以调节水轮机的转速，以保证电能的频率质量，实现水轮发电机组自动开、停、变速、加减负荷、调相、成组控制、事故停机，达到机组安全、经济运行的目的。

然而，该水电站自投产发电以来，多次发生发电机转子绝缘降低，严重影响了机组的安全、稳定运行，增加了机组的强迫停运次数，加大了设备的检修维护强度。

为了使发电机机组安全、稳定地运行，本文对其绝缘性能的降低原因进行了深入探讨。

1 机组概述某水电站1号机组和2号机组为大机组，装机容量都为35 MW，机组型号为SF35-24/5700。

3号机组和4号机组为小机组，装机容量都为15 MW，机组型号为SF15-16/3800。

大机额定转速为250 r/min，小机额定转速为375 r/min，机组转速比较快，导致碳粉磨损比较严重，该站首台发电机组于2013-01并网运行。

2 现象及异常分析随着机组运行时间的推移，1号发电机（装机35 MW）转子绝缘状况不佳，绝缘强度难以保证机组的正常运行。

停机后，用500 V摇表测量转子绝缘，发现阻值不到0.1 MΩ。

维护人员发现发电机上机架盖板处、碳刷支架和滑环支臂处堆满了碳粉和油污的混合颗粒，随即对集电环室设备进行了擦拭清理，清理干净后测得转子绝缘大于500 MΩ，具备投运条件，1号发电机随即投入运行。

发电机定转子绝缘低的原因分析及处理

缘性能进行分析，提出关键部件的技术改造方案，有效地提高发电机定转子的绝缘水平，保证机组的安全、稳定、经济运行。
关键词：潮湿天气；发电号：ＴＭ６２３．３
文献标识码：Ａ
文章编号：１００９—９４９２（２０１８）０９—００９４—０３
收稿日期：２０１８—０３—０６
易形成凝露，这种现象对发电机绝缘性能构成严重的威胁。此外，由于空气中盐分较大，当凝露蒸发后，会析出盐分附着在设备表面上，极大降低设备的绝缘性能。
１．２设备本身的影响
电厂发电机组已投运近ｌＯ年时间，发电机各部密封件等开始出现老化现象，再加上每台机组检修周期为１年，每次检修一般都会拆出密封件进行检查，比如发电机出线封闭母线绝缘子、发电机定转子等，在一定程度上会破坏设备本身的绝缘性能。
某电厂装机容量为３ｘ３５０ＭＷ燃气蒸汽联合循环发电机组。发电机至主变、高厂变高压侧母线采用某电力设备厂生产的离相式封闭母线，发电机励磁回路、高厂变低压侧至厂用电工作段母线采用共箱封闭母线。厂址所处地带气候湿热，雨水较多，空气湿度大，回南天严重，电气设备的绝缘问题较为突出。尤其在极端潮湿天气下，发电机定子及出线和转子绝缘低，造成机组无法启动。
电厂发电机组为燃气蒸汽联合循环发电机组，为调峰机组，白天高峰期单机负荷可达４００ＭＷ，高峰运行时，发电机定子及出线、转子、励磁母线、封闭母线等温度在６０～８０℃之间。而夜间停机后，发电机各部温度会在很短时间内降至环境温度，此时环境温度低且空气湿度大，极

发电机转子绝缘降低原因分析及处理措施

尹永利，周小建，郭红伟，李泉，李斌
（雅砻江流域水电开发公司锦屏水力发电厂，四川西昌 615000）
摘要：水轮发电机组转子绝缘降低故障会严重影响水电站的正常运行。究其原因有：转子受潮、集电环室滑环碳粉堆
积、漏水或冷凝水进入转子中、转子线圈端部积油污及导电性粉尘、转子线圈绝缘材料老化等。经采取相应措施，可以有
4）检修期间对发电机各导轴承冷却系统密性进行检查，确保各导轴承冷却系统可靠封闭。
5）在机组年度计划检修中检查发电机转子槽内绝缘情况，及时处理绝缘层老化、异常等问题［4］。
2 某水电站水轮发电机组转子绝缘降低分析与处置
某水电站在巡检中发现#1 发电机转子接地保护装置上转子绝缘值在 175 ～ 220 kΩ 之间变化（正常为 300 kΩ，报警值为 10 kΩ），接地参考位置 α 在 20% ～ 25% 之间变化（正常为 50% ）。数日后，发现 1 号发电机转子持续降低，平均每日降低 7 kΩ。采取增加碳粉收集装置的临时措施后，1 号机转子绝缘值下降趋势减缓。经过分析，确认发电机集电环室内集电环支架绝缘支撑套管处碳粉堆积过多，造成滑环爬电至滑环支撑（接地）引起发电机转子绝缘降低。
5）转子因使用年限较长或运行中转子过热造成线圈绝缘材料老化，槽内绝缘破损等原因，导致转子绝缘电阻过低或接地［3］。
针对上述原因，可提出相应的处理措施，具体如下：
1）在发电机组处于冷备用期间，冷备用时间达到
尹永利，等：发电机转子绝缘降低原因分析及处理措施
2019 年 4 月
10 d 时，将发电机组由冷备用状态转至空载态，空载运行 1 h 左右。空载过程中利用机组产生的热量对转子各部位进行加热，可以有效的去潮。

关于发电机转子绝缘不合格的分析和处理

Ｖ摇表测试转子绝缘，格后回装发电机端盖，机运行；合开 ⑧
当转子正极或负极对地有电压时应视为转子绝缘电阻已降低，且对地电压越高，缘电阻降低的幅度越大。出现这种情绝
况，停机处理。应
受转子离心力的影响较大。 ⑤ 由于运行中通风和热膨胀的
影响，子槽口处的槽衬保护层老化、转断裂甚至脱落，槽口使处槽衬的云母逐渐剥落、断裂，风吹掉以及槽口积灰等因素被
造成。⑥ 转子的槽内绝缘断裂造成转子绝缘电阻过低或金
３绝缘电阻降低的处理方法
清洗剂喷射时的转子必须在盘车转速下运转，则可能产否生因清洗过程不均匀，成积灰死点，子绝缘强度无法提造转高； ⑨ 喷头喷出清洗剂必须是雾状，否则会因压力过大造成绝缘清洗剂的耐压必须在２ｖ及５ｋ转子线圈绝缘损伤； ⑩
缘．绝缘电阻低于２Ｍ２时应进行处理。② 当Ｉ
绝缘达到１ｒ即为合格，止清洗；０Ｍ２停 ⑦
方法
在盘车情况下，空转８ｈ２ｈ使清洗剂充分挥发，～１，再用１０００
①
因潮湿而使转子绝缘电阻降低，采用直流电焊机烘
干法或发电机定子三相短路，用自产热量进行烘干。② 利转子线圈绝缘老化，取拔护环方法，体转子进行大修。③ 采解转子线圈端部积灰、油，用干燥的压缩空气进行吹扫，积采或者拆卸护环，转子线圈端部的油、、粉进行清理，后对灰碳然对端部的绝缘进行重新处理。此方法工艺复杂，工期长，接直影响发电机的经济效益。本文重点介绍用机电设备清洗剂处

发电机绝缘低的分析和处理

www ele169 com | 99实验研究0 引言发电机定子、转子绕组绝缘测量通常作为判断备用中发电机是否在良好备用状态的手段之一。

发电机绝缘良好有效防止因绝缘不良在运行过程中出现绝缘击穿而造成相间或接地短路，定转子绕组绝缘薄弱部位被瞬间击穿对发电机的损坏短时间很难修复，甚至需返厂检修，机组的可靠性大幅降低，将对电厂造成很大的经济损失，特别对于供热机组也会造成一定的社会影响。

1 发变组一次系统介绍该厂为西门子E 级燃气-蒸汽联合循环机组，燃机发电机和汽机发电机均采用发电机－变压器单元接线，用220kV 电缆接入厂内220kV 室内GIS 配电装置。

燃机发电机引出线至燃机主变，汽机发电机引出线至汽机主变、高厂变高压侧、励磁变高压侧，采用全连式离相封闭母线，高厂变低压侧、起备变低压侧至汽机房内6kV 配电装置，采用共箱封闭母线。

燃机发电机型号为QF-180-2,额定容量211.8MVA，额定功率180MW，额定电压18000V，绝缘等级F 级，发电机为空气冷却方式，具体一次接线如图1所示。

汽轮机发电机型号为QF-100-2,额定容量117.6MVA，额定功率100MW，额定电压10500V，绝缘等级F 级，发电机为空气冷却方式，具体一次接线如图2所示。

图1 燃机发变组一次接线图按运行规程规定：发电机启动前、停机后均需测量发电机组绝缘，备用中的发电机按规定定期测量绝缘电阻，并将绝缘数值记录于《电气设备绝缘电阻记录薄》内，所测结果规定如下：发电机定子对地绝缘电阻用2500V 摇表测量，在相同的温度和空气湿度下与前次测量结果比较不得低于1/3～1/4，并且所测阻值不低于1MΩ/kV，吸收比R60＂/R15＂＞1.3；发电机转子绕组，对地绝缘电阻用500V 摇表测量，其值不得小于0.5MΩ。

图2 汽机发变组一次接线图2 发电机定子回路绝缘燃机发电机定子回路相关设备：发电机定子绕组、发电机出线封闭母线至发电机出口压变、主变压器低压侧，SFC 外部闸刀发电机侧。

发电机转子绕组对地绝缘低分析及处置

发电机转子绕组对地绝缘低分析及处置摘要：近年来，我国电力事业发展迅速，发电设备的可靠性有长足的发展和提高。

但是在火电机组日常运行中，发电机系统相关故障仍常有出现。

笔者对近期某1000MW超超临界压力燃煤发电机组发电机转子一点接地故障进行分析，提出运行技术措施，并对故障排查确认以及处理进行总结，供大家参考。

关键词：超超临界机组发电机转子一点接地分析及处置一、概述及故障现象某电厂超超临界压力燃煤发电机组，锅炉、汽轮机和发电机由上海电气集团设计制造，发电机型号为 THDF125/67，额定容量1112MVA，额定输出功率1000MW，自并励静止可控硅整流励磁系统。

2023年5月，机组C修结束，启动前测量发电机定子绕组、励磁系统绝缘，测得发电机定子绕组绝缘15/60S：102/131MΩ,吸收比：1.28，发电机定子绝缘合格。

测得励磁系统（含转子）绝缘1.28MΩ,励磁系统绝缘≧0.5MΩ标准值，绝缘合格。

5月15日，在发电机并网后，DCS及FECS上间断触发“发电机转子1点接地”灵敏段警告。

FECS系统数据显示，并网后励磁电压180V，其中正极电压160V，负极电压-20V。

负极对地电阻阻值低，在5-15kΩ之间波动，α值（接地位置）为0%左右。

随着机组运行，负荷增加，励磁系统投运行时间延长，转子及励磁回路运行温度上升后，转子励磁回路负极对地绝缘值（RG)有逐渐上升趋势，转子接地报警消失。

15日转子接地报警频繁，16日只有一次报警，17日后未出现报警。

接地电阻波动范围，15日在5-15kΩ之间，16日在13-17kΩ之间，17日在14-20kΩ之间。

其后在27-37kΩ之间（在30kΩ以上的数据占比大），α值在2-3%之间波动，“转子1点接地”灵敏段报警消失，但励磁系统负极对地绝缘值仍然偏低。

二、转子接地保护装置说明该厂发电机转子接地保护装置采用南瑞继保的RCS-985RE注入式发电机转子接地保护装置。

水轮发电机定、转子绝缘低的原因分析及处理

水轮发电机定、转子绝缘低的原因分析及处理摘要：转子一次回路涉及的相关设备：转子磁极、转子引线、集电环、碳刷、刷架、励磁电缆等设备中，造成转子绝缘偏低的常见主要原因为转子引线绝缘支撑套管及集电环支架绝缘支撑套管处大量碳粉堆积。

另外，部分堆积在中心体引线处的碳粉在运行中随气流飘散、堆积在磁极，引起磁极脏污、磁极及转子绝缘下降。

还有部分机组因励磁电缆绝缘层局部被刮破、励磁柜内电缆绝缘支撑板绝缘低等原因引起机组转子绝缘偏低。

本文基于水轮发电机定转子绝缘低的原因分析及处理展开论述。

关键词：水轮发电机；定、转子绝缘低；原因分析及处理引言正是因为在水轮发电机组的实际运行过程中，极易出现发电机转子绝缘降低故障，给整个发电机组的安全稳定运行造成巨大的影响，所以基于此种情况本文结合个人实践工作经验，对导致水轮发电机转子绝缘降低的原因及其处理措施加以总结，并且结合水电站水轮发电机组的实际运行情况，对这一现象展开深入的剖析与研究，以期通过笔者的相关阐述能够为进一步防止水轮发电机转子出现绝缘降低现象奠定良好的基础，以保证水轮发电机组的安全稳定运行。

1从发电机转子相关设备结构进行分析水轮发电机是同步发电机，其转子是凸极式结构，由多极组成，每个磁极单独嵌装在轮毂上，每个磁极套装一个多匝绕组，定子主要由机座、铁芯和三相绕组线圈等组成，铁芯固定在机座上，三相绕组线圈嵌装在铁芯的齿槽内。

通过下面四个方面进行分析：1.1集电环：集电环安装在上端轴上，由周圈同心分布的绝缘螺栓经法兰把合，集电环装配有一筒形外罩，该外罩与发电机室把合，并与发电机通风冷却系统隔绝，集电环固定在转轴上，随机组转动时与电刷滑动接触，将励磁电流传递到转动中的励磁绕组之中。

1.2电刷：电刷采用金属石墨碳刷，恒压刷握，两个集电环外圆加工成左螺旋沟槽，便于散热及防止碳粉堆积，电流及集电环旋转磨擦产生的热由自然空气流通带走，集电环罩侧面开有窗户以便检查，维修及更换碳刷，集电环两极之间通过适当厚度的绝缘隔离，以保持所需的电气距离和防污爬电距离。

一起水轮发电机转子绝缘偏低原因分析及处理

一起水轮发电机转子绝缘偏低原因分析及处理摘要：发电机定转子绝缘的好坏，直接影响到机组能否正常运行，若转子磁极线圈表面若有绝缘缺陷，在运行过程中集聚一定数量的碳粉及油雾，和主轴形成通路，则严重影响到磁极绝缘，导致转子绝缘整体下降，进而影响发电机的安全稳定运行。

本文通过一起实例，分析发电机磁极绝缘下降的具体原因，提出改进措施，从而在根本上解决影响转子绝缘偏低的问题。

关键词：转子磁极；碳粉；绝缘偏低；改进措施Cause analysis and treatment of low insulation of HydrogeneratorrotorHan Weijiang ChenJunchao(Zhejiang zheneng Beihai hydropower Co.,qingtian 323907,China)Abstract: generator rotor coil magnetic pole surface if the insulation defects in the operation process of agglomeration of toner and oil mist quantity, and the spindle formation pathway, serious impact to the pole insulation, thereby affecting the safe and stable operation of generator. Through an example, this paper analyzes the specific reasons for the decline of generator pole insulation, puts forward the improvement measures and technological requirements, so as to fundamentally solve the problem of low rotor insulation.Keywords: rotor; toner; insulating varnish is low; improvement scheme; Dipping paint0 引言某水电站装机60.4万KW，其中3台20万KW常规机组，0.4万KW机组为生态小机组，主要作用是在常规机组全停期间开机运行，保证下游不断流，保护生态环境。

发电机转子绝缘下降的处理方法

发电机转子绝缘下降的处理方法
-
机电设备清洗剂处理发电机转子绝缘的方法
1清洗剂的选择
1.1绝缘性能良好，耐压在25kV及以上;
1.2在常温下不易燃烧且易挥发;
1.3能清洗引起电气设备绝缘降低的粉尘、油污、水分等杂质，且不留残渣;
1.4对电气设备的绝缘无损伤;
2具体的操作方法
2.1打开发电机定子两侧的大小端盖;
2.2采用普通的汽车清洗机进行清洗，出口压力调整到04-1Mpa，喷头喷出液调整到雾状，将喷头伸入转子前端的通风口进行喷射清洗;
2.3清洗时转子必须在旋转状态下进行，转速在每分钟7-8转;
2.4两个端部分别进行连续清洗10-30分钟;
2.5喷射过程采用清洗剂回收装置，回收的清洗剂经沉淀过滤后可重复使用;
2.6清洗过程中，用1000V摇表对转子绝缘进行测试，绝缘达到
10MΩ即为合格，停止清洗;
2.7转子绝缘合格后，在盘车情况下，空转8-12小时，使清洗剂充分挥发，再用1000V摇表测试转子绝缘，合格后回装发电机端盖，开机运行。

2.8清洗剂喷射时的转子必须在盘车转速下运转，否则可能产生因清洗过程
不均匀，造成积灰死点，转子绝缘无法提高;
2.9喷头喷出必须是雾状，否则因压力过大造成转子线圈绝缘损伤;
2.10绝缘清洗剂的耐压必须在25kV及以上，且挥发性良好，这样才能使绝。
