电力电子装置及系统复习题及答案
电力电子试题及答案及电力电子器件及其驱动电路实验报告
一、填空题：（本题共7小题，每空1分，共20分）
1、请在正确的空格内标出下面元件的简称：
电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的触发功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
ton=1.8us，ts=1.8us，tf=1.2us
（2）电阻、电感性负载时的开关特性测试
除了将主回器部分由电阻负载改为电阻、电感性负载以外（即将“1”与“22”断开而将“2”与“22”相连)，其余接线与测试方法同上。
ton=2.1us，ts=10.0us，tf=2.5us
2．不同基极电流时的开关特性测试
2．不同基极电流时的开关特性测试。
3．有与没有基极反压时的开关过程比较。
4．并联冲电路性能测试。
5．串联冲电路性能测试。
6．二极管的反向恢复特性测试。
三．实验线路
四．实验设备和仪器
1．MCL-07电力电子实验箱中的GTR与PWM波形发生器部分
2．双踪示波器
3．万用表
4．教学实验台主控制屏
五．实验方法
GTR ：1
PWM：1
GTR：6
PWM：2
GTR：3
GTR：5
GTR：9
GTR：7
GTR：8
GTR：11
GTR：18
主回路：4
GTR：15
GTR：16
GTR：19
GTR：29
GTR：21
GTR：22
主回路：1
用示波器观察，基极驱动信号ib（“19”与“18”之间）及集电极电流ic（“21”与“18”之间）波形，记录开通时间ton，存贮时间ts、下降时间tf。

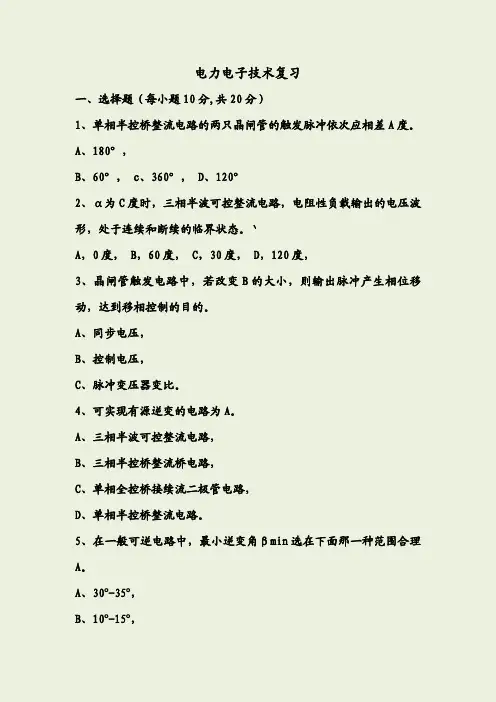

电力电子技术复习总结(判断题答案)
电力电子技术复习一、选择题（每小题10分,共20分）1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差A度。
A、180°，B、60°，c、360°，D、120°2、α为C度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。
`A，0度，B，60度，C，30度，D，120度，3、晶闸管触发电路中，若改变B的大小，则输出脉冲产生相位移动，达到移相控制的目的。
A、同步电压，B、控制电压，C、脉冲变压器变比。
4、可实现有源逆变的电路为A。
A、三相半波可控整流电路，B、三相半控桥整流桥电路，C、单相全控桥接续流二极管电路，D、单相半控桥整流电路。
5、在一般可逆电路中，最小逆变角βmin选在下面那一种范围合理A。
A、30º-35º，B、10º-15º，C、0º-10º，D、0º。
6、在下面几种电路中，不能实现有源逆变的电路有哪几种BCDA、三相半波可控整流电路。
B、三相半控整流桥电路。
C、单相全控桥接续流二极管电路。
D、单相半控桥整流电路。
7、在有源逆变电路中，逆变角的移相范围应选B为最好。
A、=90º∽180º，B、=35º∽90º，C、=0º∽90º，8、晶闸管整流装置在换相时刻（例如：从U相换到V相时）的输出电压等于C。
A、U相换相时刻电压u U，B、V相换相时刻电压u V，C、等于u U+u V的一半即：9、三相全控整流桥电路，如采用双窄脉冲触发晶闸管时，下图中哪一种双窄脉冲间距相隔角度符合要求。
请选择B。
10、晶闸管触发电路中，若使控制电压U C=0，改变C的大小，可使直流电动机负载电压U d=0，使触发角α=90º。
达到调定移相控制范围，实现整流、逆变的控制要求。
B、同步电压，B、控制电压，C、偏移调正电压。
电力电子技术习题库(附答案)
电力电子技术习题库（附答案）一、单选题（共25题，每题1分，共25分）1.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。
A、60度B、30度C、90度D、120度正确答案：C2.1957年美国通用电气（GE）公司研制出第一只（），它标志着电力电子技术的诞生。
A、电子管B、晶闸管C、MOSFETD、IGBT正确答案：B3.逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成（）A、可关断晶闸管B、双向晶闸管C、逆阻型晶闸管D、大功率三极管正确答案：C4.IGBT是一个复合型的器件，它是（）A、GTR驱动的MOSFETB、MOSFET驱动的GTRC、MOSFET驱动的晶闸管D、MOSFET驱动的GTO正确答案：B5.晶闸管的伏安特性是指()A、门极电压与门极电流的关系B、阳极电压与阳极电流的关系C、门极电压与阳极电流的关系D、阳极电压与门极电流的关系正确答案：B6.单相全控桥式整流电路大电感性负载中，控制角的最大移相范围是（）A、180°B、120°C、90°D、150°正确答案：C7.三相半波可控整流电路的自然换相点是（）A、比三相不控整流电路的自然换相点超前30°B、本相相电压与相邻电压正半周的交点处C、比三相不控整流电路的自然换相点滞后60°D、交流相电压的过零点正确答案：B8.逆变电路是一种（）变换电路。
A、AC/ACB、DC/ACC、DC/DCD、AC/DC正确答案：B9.采用多重化电压源型逆变器的目的，主要是为()。
A、增大输出幅值B、减小输出谐波C、减小输出幅值D、减小输出功率正确答案：B10.三相全波可控整流电路电阻性负载中，控制角的最大移相范围是（）。
A、90°B、120°C、150°D、180°正确答案：B11.目前，在中小型变频器中普遍采用的电力电子器件是（）。

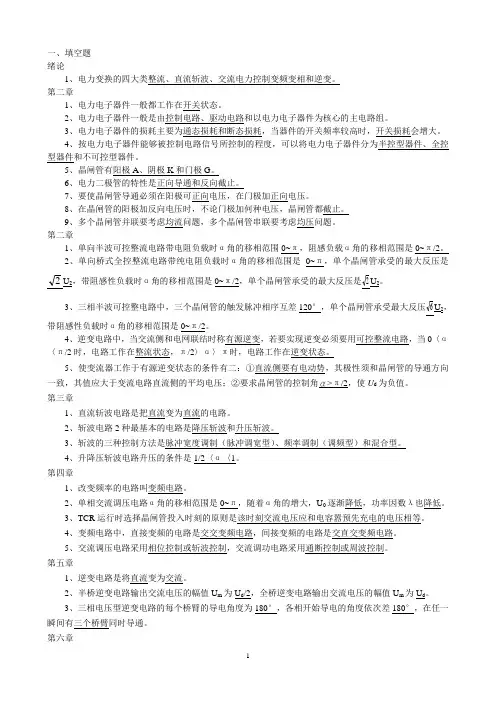

电力电子复习题(包括答案)
一、填空题绪论1、电力变换的四大类整流、直流斩波、交流电力控制变频变相和逆变。
第二章1、电力电子器件一般都工作在开关状态。
2、电力电子器件一般是由控制电路、驱动电路和以电力电子器件为核心的主电路组。
3、电力电子器件的损耗主要为通态损耗和断态损耗，当器件的开关频率较高时，开关损耗会增大。
4、按电力电子器件能够被控制电路信号所控制的程度，可以将电力电子器件分为半控型器件、全控型器件和不可控型器件。
5、晶闸管有阳极A、阴极K和门极G。
6、电力二极管的特性是正向导通和反向截止。
7、要使晶闸管导通必须在阳极可正向电压，在门极加正向电压。
8、在晶闸管的阳极加反向电压时，不论门极加何种电压，晶闸管都截止。
9、多个晶闸管并联要考虑均流问题，多个晶闸管串联要考虑均压问题。
第二章1、单向半波可控整流电路带电阻负载时α角的移相范围0~π，阻感负载α角的移相范围是0~π/2。
2、单向桥式全控整流电路带纯电阻负载时α角的移相范围是0~π，单个晶闸管承受的最大反压是0~π/2，单个晶闸管承受的最大反压是3、三相半波可控整电路中，三个晶闸管的触发脉冲相序互差120°，单个晶闸管承受最大反压带阻感性负载时α角的移相范围是0~π/2。
4、逆变电路中，当交流侧和电网联结时称有源逆变，若要实现逆变必须要用可控整流电路，当0〈α〈π/2时，电路工作在整流状态，π/2〉α〉π时，电路工作在逆变状态。
5、使变流器工作于有源逆变状态的条件有二：①直流侧要有电动势，其极性须和晶闸管的导通方向一致，其值应大于变流电路直流侧的平均电压；②要求晶闸管的控制角α>π/2，使U d为负值。
第三章1、直流斩波电路是把直流变为直流的电路。
2、斩波电路2种最基本的电路是降压斩波和升压斩波。
3、斩波的三种控制方法是脉冲宽度调制（脉冲调宽型）、频率调制（调频型）和混合型。
4、升降压斩波电路升压的条件是1/2〈α〈1。
第四章1、改变频率的电路叫变频电路。
最全的电力电子复习(有答案)
第一章填空题：1.电力电子器件一般工作在开关状态。
2.在通常情况下，电力电子器件功率损耗主要为通态损耗，而当器件开关频率较高时，功率损耗主要为开关损耗。
3.电力电子器件组成的系统，一般由主电路、驱动电路、控制电路三部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为单极型器件、双极型器件、复合型器件三类。
5.电力二极管的工作特性可概括为单向导通。
6.电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。
7.肖特基二极管的开关损耗小于快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为正向有触发则导通、反向截止。
9.对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L大于I H。
10.晶闸管断态不重复电压U DRM与转折电压U bo数值大小上应为，U DRM小于Ubo。
11.逆导晶闸管是将二极管与晶闸管反并联（如何连接）在同一管芯上的功率集成器件。
12.GTO的阴极和门极在器件内并联结构是为了便于实现门极控制关断而设计的。
13.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为二次击穿。
14.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的截止区、前者的饱和区对应后者的放大区、前者的非饱和区对应后者的饱和区。
15.电力MOSFET的通态电阻具有正温度系数。
16.IGBT 的开启电压U GE（th）随温度升高而略有下降，开关速度低于电力MOSFET 。
17.功率集成电路PIC分为二大类，一类是高压集成电路，另一类是智能功率集成电路。
18.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为电流驱动和电压驱动两类。
19.为了利于功率晶体管的关断，驱动电流后沿应是负脉冲。
20.GTR的驱动电路中抗饱和电路的主要作用是使基极驱动电流不进入放大区和饱和区。

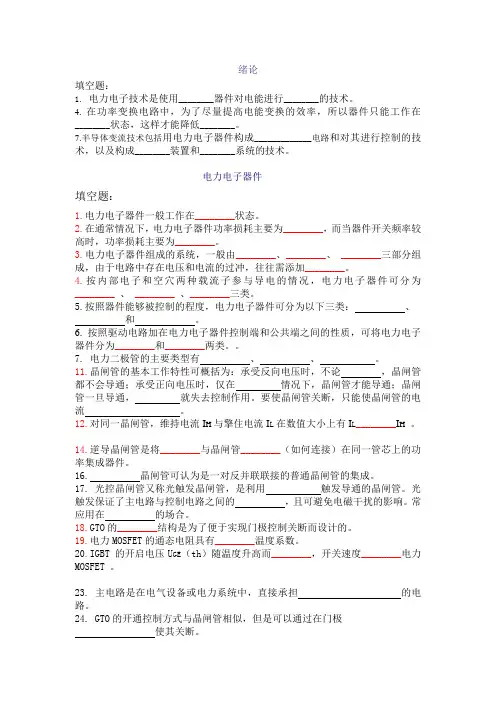

电力电子复习题
绪论填空题：1.电力电子技术是使用________器件对电能进行________的技术。
4. 在功率变换电路中，为了尽量提高电能变换的效率，所以器件只能工作在________状态，这样才能降低________。
7.半导体变流技术包括用电力电子器件构成_____________电路和对其进行控制的技术，以及构成________装置和________系统的技术。
电力电子器件填空题：1.电力电子器件一般工作在________状态。
2.在通常情况下，电力电子器件功率损耗主要为________，而当器件开关频率较高时，功率损耗主要为________。
3.电力电子器件组成的系统，一般由________、________、________三部分组成，由于电路中存在电压和电流的过冲，往往需添加________。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为________、________、________三类。
5.按照器件能够被控制的程度，电力电子器件可分为以下三类：、和。
6.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为________和________两类。
7. 电力二极管的主要类型有、、。
11.晶闸管的基本工作特性可概括为：承受反向电压时，不论，晶闸管都不会导通；承受正向电压时，仅在情况下，晶闸管才能导通；晶闸管一旦导通，就失去控制作用。
要使晶闸管关断，只能使晶闸管的电流。
12.对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L________I H。
14.逆导晶闸管是将________与晶闸管________（如何连接）在同一管芯上的功率集成器件。
16.晶闸管可认为是一对反并联联接的普通晶闸管的集成。
17. 光控晶闸管又称光触发晶闸管，是利用触发导通的晶闸管。
光触发保证了主电路与控制电路之间的，且可避免电磁干扰的影响。
常应用在的场合。
18.GTO的________结构是为了便于实现门极控制关断而设计的。
电力电子装置与控制在线考试复习题
电力电子装置与控制在线考试复习题一单选题1. 单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )A. 0º-90°B. 0º-120°C. 0º-150°D. 0º-180°2. 按900接线的相间功率方向继电器，当线路发生正向故障时，若φk为300，为使继电器动作最灵敏，其内角α值应是（）。
A. 300B. -300C. 700D. 6003. 在大接地电流系统中，线路发生接地故障时，保护安装处的零序电压（）。
A. 距故障点越远就越高B. 距故障点越近就越高C. 与距离无关D. 距故障点越近就越低4. 在大接地电流系统中，线路始端发生两相金属性短路接地时，零序方向过流保护中的方向元件将（）。
A. 因短路相电压为零而拒动B. 因感受零序电压最大而灵敏动作C. 因短路零序电压为零而拒动D. 因感受零序电压最大而拒动5. 发电厂接于110KV及以上双母线上有三台及以上变压器，则应（）。
A. 有一台变压器中性点直接接地B. 每条母线上有一台变压器中性点直接接地C. 三台及以上变压器中性点均直接接地D. 三台及以上变压器中性点均不接地6. 三相半波可控整流电路的自然换相点是( )A. 交流相电压的过零点B. 本相相电压与相邻相电压正、负半周的交点处C. 比三相不控整流电路的自然换相点超前30°D. 比三相不控整流电路的自然换相点滞后60°7. 同步发电机灭磁时是指( )。
A. 把发电机转子绕组中的磁场储能迅速减弱到最小程度B. 把发电机定子绕组中的磁场储能迅速减弱到最小程度C. 把励磁机转子绕组中的磁场储能迅速减弱到最小程度D. 把励磁机定子绕组中的磁场储能迅速减弱到最小程度8. 双向晶闸管的额定电流值通常以（）来定义A. 最大值B. 平均值C. 有效值D. 任意值9. 三相全控桥式整流电路带大电感负载时，控制角α的有效移相范围是（）度。
电力电子试题及答案
电力电子试题及答案一、单项选择题（每题2分，共10分）1. 电力电子技术中，用于将交流电转换为直流电的设备是：A. 变压器B. 整流器C. 逆变器D. 稳压器答案：B2. 下列哪个不是电力电子器件？A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 继电器D. 功率MOSFET答案：C3. 电力电子技术中，PWM调制的全称是：A. 脉冲宽度调制B. 脉冲频率调制C. 脉冲密度调制D. 脉冲相位调制答案：A4. 电力电子变换器中，升压变换器的输出电压与输入电压的关系是：A. 输出电压低于输入电压B. 输出电压等于输入电压C. 输出电压高于输入电压D. 输出电压与输入电压无关答案：C5. 在电力电子应用中，软开关技术的主要作用是：A. 提高系统的功率因数B. 减少开关损耗C. 提高系统的稳定性D. 降低系统的噪声答案：B二、填空题（每题2分，共10分）1. 电力电子技术中，_________器件是实现交流到直流转换的关键。
答案：整流器2. 电力电子变换器的效率可以通过_________来提高。
答案：软开关技术3. 电力电子技术在_________和_________领域有着广泛的应用。
答案：能源转换；电机控制4. 电力电子技术中，_________调制是一种常用的控制策略。
答案：PWM5. 电力电子变换器中的_________变换器可以将直流电转换为交流电。
答案：逆变器三、简答题（每题5分，共20分）1. 简述电力电子技术在现代电力系统中的作用。
答案：电力电子技术在现代电力系统中起着至关重要的作用，包括提高电能的传输效率、实现电能的高效转换、优化电力系统的稳定性和可靠性、以及支持可再生能源的接入和利用。
2. 描述PWM调制在电力电子变换器中的应用。
答案：PWM调制在电力电子变换器中应用广泛，主要用于控制逆变器的输出电压和频率。
通过调整脉冲的宽度，可以控制输出电压的大小，同时通过改变脉冲的频率，可以控制输出电压的频率。
电力电子试题及答案
电力电子试题及答案一、选择题（每题2分，共20分）1. 电力电子器件中，以下哪个不是晶闸管的别称？A. SCRB. GTOC. TRIACD. DIAC2. 以下哪个是电力电子变换器的主要功能？A. 信号放大B. 功率放大C. 电压转换D. 电流转换3. PWM（脉冲宽度调制）技术主要用于控制什么？A. 电压B. 电流C. 频率D. 功率4. 以下哪个不是电力电子变换器的拓扑结构？A. 单相全桥B. 三相半桥C. 推挽变换器D. 串联稳压器5. 以下哪个是电力电子变换器的控制方式？A. 线性控制B. 开关控制C. 脉冲控制D. 模拟控制二、简答题（每题10分，共30分）6. 简述电力电子技术在现代电力系统中的应用。
7. 解释什么是软开关技术，并说明其优点。
8. 描述PWM控制技术在电力电子变换器中的应用。
三、计算题（每题25分，共50分）9. 给定一个单相桥式整流电路，输入电压为220V（有效值），负载电阻为100Ω。
计算输出直流电压的平均值和纹波系数。
10. 假设有一个三相全控桥式整流电路，输入电压为380V（线电压），负载为50Ω。
计算在全导通状态下的输出直流电压。
答案一、选择题1. 答案：B（GTO是门极可关断晶闸管的缩写）2. 答案：C（电力电子变换器主要用于电压转换）3. 答案：D（PWM技术主要用于控制功率）4. 答案：D（串联稳压器不是电力电子变换器的拓扑结构）5. 答案：B（电力电子变换器的控制方式主要是开关控制）二、简答题6. 答案：电力电子技术在现代电力系统中的应用包括但不限于：- 电力系统的稳定与控制- 电能质量的改善- 可再生能源的接入与利用- 电动汽车的充电技术- 高效照明与节能技术7. 答案：软开关技术是一种减少开关器件在开关过程中损耗的技术。
它通过在器件两端电压或电流为零时进行开关操作，从而减少开关损耗，提高效率。
其优点包括：- 降低开关损耗- 减少电磁干扰- 提高系统效率- 延长器件寿命8. 答案：PWM控制技术在电力电子变换器中的应用主要包括：- 调节输出电压的大小- 控制输出功率- 实现负载的调速- 提高系统的动态响应三、计算题9. 答案：对于单相桥式整流电路，输出直流电压的平均值为：\[ V_{DC} = \frac{2V_m}{\pi} = \frac{2 \times 220}{\pi}\approx 140V \]纹波系数为：\[ \text{Ripple Factor} = \frac{I_{max} - I_{min}}{I_{DC}} \]其中 \( I_{DC} \) 为直流电流，\( I_{max} \) 和 \( I_{min} \) 分别为纹波电流的最大值和最小值。
电力电子试题及答案
电力电子试题及答案一、选择题1. 电力电子技术中的“电力”二字指的是：A. 电力系统B. 电力设备C. 电力变换D. 电力传输答案：C2. 以下哪个不是电力电子器件？A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 继电器D. 金属氧化物半导体场效应晶体管（MOSFET）答案：C二、填空题1. 电力电子技术主要研究_______和_______的变换技术。
答案：电能；信息2. 电力电子装置中常用的PWM控制方式是指_______。
答案：脉冲宽度调制三、简答题1. 简述电力电子技术在现代电力系统中的作用。
答案：电力电子技术在现代电力系统中主要起到电能的高效转换和控制作用，包括电能的生成、传输、分配和利用等各个环节，能够提高电能的使用效率，减少能源损耗，实现电能的智能化管理。
2. 列举至少三种常见的电力电子变换器，并简述其主要功能。
答案：常见的电力电子变换器包括：- AC/DC变换器：将交流电转换为直流电。
- DC/AC变换器：将直流电转换为交流电。
- DC/DC变换器：在直流电系统中实现不同电压等级的转换。
四、计算题1. 已知一个理想整流电路，输入电压为正弦波形，其峰值为100V，求整流后的直流电压有效值。
答案：理想整流电路的输出直流电压有效值V_DC = (2/π) *V_peak = (2/π) * 100V ≈ 63.66V2. 假设有一个PWM控制的DC/DC变换器，其开关频率为10kHz，占空比为0.5，求输出电压的平均值。
答案：对于PWM控制的DC/DC变换器，输出电压的平均值 V_out = D * V_in，其中D为占空比，V_in为输入电压。
假设输入电压为100V，则 V_out = 0.5 * 100V = 50V。
五、论述题1. 论述电力电子技术在新能源领域的应用及其发展趋势。
答案：电力电子技术在新能源领域的应用主要包括太阳能光伏发电、风力发电等可再生能源的电能转换与控制。
电力电子试题及答案
电力电子试题及答案（注：此部分为标题）【试题一】1. 请简要说明电力电子的定义和作用。
【答案一】电力电子是以电力为能源，利用电力半导体器件进行能量转换、控制和调节的一门学科。
其作用主要包括将电力从一种形式转换为另一种形式，如直流到交流、交流到直流、改变电压和频率等。
同时，电力电子在各个领域中起到了电能传输和控制的关键作用，例如在电力系统中实现高效能源转换和配电控制，在电动汽车中驱动电动机等。
【试题二】2. 请简要介绍电力电子中常用的电力半导体器件有哪些，并简要说明其工作原理。
【答案二】常用的电力半导体器件包括：可控硅（SCR）、晶闸管（Thyristor）、功率晶体管（Power Transistor）、金属氧化物半导体场效应管（MOSFET）、绝缘栅双极型晶体管（IGBT）等。
- 可控硅（SCR）：通常由四个独立的、可相互控制的结区组成。
其工作原理是由控制极施加适当的触发脉冲后，使得电流能够从阳极开始导通，并在失去触发脉冲后一直保持导通。
- 晶闸管（Thyristor）：与可控硅相似，是一种双向可控硅。
其工作原理与可控硅相同。
- 功率晶体管（Power Transistor）：它与普通晶体管相比，能够承受较大的电流和功率。
其工作原理是通过控制输入的电压和电流来控制输出的电流。
- 金属氧化物半导体场效应管（MOSFET）：通过控制栅极上的电压来控制源-漏极间的电流。
其工作原理是栅极电压的变化可以改变沟道上电子的浓度，从而影响导电能力。
- 绝缘栅双极型晶体管（IGBT）：综合了MOSFET和双极型晶体管的优点，在工作时既有MOSFET的高输入电阻和低控制功率，又有双极型晶体管的低导通压降。
【试题三】3. 请简要说明电力电子在可再生能源领域中的应用，并阐述其意义。
【答案三】电力电子在可再生能源领域中有着重要的应用。
常见的应用包括风力发电、光伏发电和可再生能源储能系统等。
- 风力发电：电力电子器件用于将风力发电机输出的交流电转换为适用于电网的交流电，并进行协调控制；同时，在风速变化较大的情况下，电力电子器件还能够进行功率调节，以维持电力系统的稳定运行。
电力电子复习题含答案
电⼒电⼦复习题含答案考试试卷( 1 )卷⼀、填空题（本题共8⼩题，每空1分，共20分）1、按照驱动电路加在电⼒电⼦器件控制端和公共端之间的性质，可将电⼒电⼦器件分为____电压型____和_____电流型___两类。
2、电⼦技术包括__信息电⼦技术___和电⼒电⼦技术两⼤分⽀，通常所说的模拟电⼦技术和数字电⼦技术就属于前者。
2、为减少⾃⾝损耗，提⾼效率，电⼒电⼦器件⼀般都⼯作在____开关_____状态。
当器件的⼯作频率较⾼时，__开关_______损耗会成为主要的损耗。
3、在PWM控制电路中，载波频率与调制信号频率之⽐称为______载波⽐_______，当它为常数时的调制⽅式称为_____同步____调制。
在逆变电路的输出频率范围划分成若⼲频段，每个频段内载波频率与调制信号频率之⽐为桓定的调制⽅式称为_____分段同步_______调制。
4、⾯积等效原理指的是，_____冲量____相等⽽__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是___MOSFET______，单管输出功率最⼤的是____GTO_________，应⽤最为⼴泛的是___IGBT________。
6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最⼤反向电压为电源线电压的峰值，即，其承受的最⼤正向电压为。
7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。
8、如下图，指出单相半桥电压型逆变电路⼯作过程中各时间段电流流经的通路(⽤V1,VD1,V2,VD2表⽰)。
(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；⼆、选择题（本题共10⼩题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制⼯作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下⾯说法错误的是（）A、晶闸管的触发⾓⼤于电路的功率因素⾓时，晶闸管的导通⾓⼩于180度B、晶闸管的触发⾓⼩于电路的功率因素⾓时，必须加宽脉冲或脉冲列触发，电路才能正常⼯作C、晶闸管的触发⾓⼩于电路的功率因素⾓正常⼯作并达到稳态时，晶闸管的导通⾓为180度D、晶闸管的触发⾓等于电路的功率因素⾓时，晶闸管的导通⾓不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所⽰，在t1~t2时间段内，有（）晶闸管导通。
电力电子技术知识考核题库与答案
电力电子技术知识考核题库一、单选题1、（）出现前的时期可称为电力电子技术的史前期或黎明期。
[单选题] *A、电力二极管B、水银整流器C、晶闸管√D、IGBT2、（）属于全控型器件，它是MOSFET 和BJT的复合。
其性能十分优越，使之成为现代电力电子技术的主导器件。
[单选题] *A、电力二极管B、晶闸管C、GTOD、IGBT√3、（）是MOSFET 和GTO 的复合。
其目前也取得了相当的成功，已经获得大量应用。
[单选题] *A、SITB、晶闸管C、IGBTD、IGCT√4、晶闸管属于半控型器件，它的触发信号加在（）之间。
[单选题] *A、阳极与阴极B、门极与阴极√C、栅极与集电极D、栅极与发射极5、IGBT属于电压驱动型器件，它的驱动控制信号加在（）之间。
[单选题] *A、阳极与阴极B、门极与阴极C、栅极与集电极D、栅极与发射极√6、随着全控型电力电子器件的不断进步，电力电子电路的工作频率也不断提高，电力电子器件的（）也随之增大。
[单选题] *A、通态损耗B、断态损耗C、开关损耗√D、开通损耗7、电化学工业大量使用直流电源，电解铝、电解食盐水等都需要大容量（）。
[单选题] *A、整流电源√B、逆变电源C、直流斩波电源D、变频器8、以前的电梯大都采用直流调速系统，而近年来（）调速已成为主流。
[单选题] *A、斩波B、交流变相C、交流调压D、交流变频√9、轻型直流输电主要采用（）器件。
[单选题] *A、晶闸管B、电力MOSFETC、GTOD、IGBT√10、通信设备中的程控交换机所用的直流电源以前用晶闸管整流电源，现在已改为采用全控型器件的（）。
[单选题] *A、逆变电源B、直流斩波电源C、线性稳压电源D、高频开关电源√11、逆导IGBT相当于将一个IGBT 两端反并联一个（）。
[单选题] *A、快速二极管√B、晶闸管C、电力MOSFETD、GTO12、下列器件中，（）与SIT速度相当。
[单选题] *A、晶闸管B、GTOC、电力MOSFET√13、以下器件中，开关速度达几百kHZ，甚至高达1MHZ的是（）。
电力电子复习及答案
第一章文档仅供学习参考，请无作他用。
注释：许多高校（Eg：嘉应学院）考试出题，题库。
填空题：1.电力电子器件一般工作在开关状态。
2.在通常情况下，电力电子器件功率损耗主要为通态损耗，而当器件开关频率较高时，功率损耗主要为开关损耗。
3.电力电子器件组成的系统，一般由主电路、驱动电路、控制电路三部分组成，由于电路中存在电压和电流的过冲，往往需添加保护电路。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为单极型器件、双极型器件、复合型器件三类。
5.电力二极管的工作特性可概括为单向导通。
6.电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。
7.肖特基二极管的开关损耗小于快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为正向有触发则导通、反向截止。
9.对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L大于I H。
10.晶闸管断态不重复电压U DRM与转折电压U bo数值大小上应为，U DRM小于Ubo。
11.逆导晶闸管是将二极管与晶闸管反并联（如何连接）在同一管芯上的功率集成器件。
12.GTO的阴极和门极在器件内并联结构是为了便于实现门极控制关断而设计的。
13.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为二次击穿。
14.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的截止区、前者的饱和区对应后者的放大区、前者的非饱和区对应后者的饱和区。
15.电力MOSFET的通态电阻具有正温度系数。
16.IGBT 的开启电压U GE（th）随温度升高而略有下降，开关速度低于电力MOSFET 。
17.功率集成电路PIC分为二大类，一类是高压集成电路，另一类是智能功率集成电路。
18.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为电流驱动和电压驱动两类。
19.为了利于功率晶体管的关断，驱动电流后沿应是负脉冲。
电力电子技术试题库(附答案)
电力电子技术试题库（附答案）一、判断题（共100题，每题1分，共100分）1.触发脉冲具有一定的脉宽，前沿要陡。
（）A、正确B、错误正确答案：A2.有源逆变装置是把逆变后的交流能量送回电网。
（）A、正确B、错误正确答案：A3.在DC/DC变换电路中，可以采用电网换流方法。
（）A、正确B、错误正确答案：B4.单结晶体管触发电路结构简单、抗干扰能力强和运行可靠。
（）A、正确B、错误正确答案：A5.双向晶闸管的额定电流的定义与普通晶闸管不一样，双向晶闸管的额定电流是用电流有效值来表示的。
（）A、正确B、错误正确答案：A6.电流的波形系数是电流的有效值与平均值之比。
（）A、正确B、错误正确答案：A7.快速熔断器必须与其它过电流保护措施同时使用。
（）A、正确B、错误正确答案：A8.单相半波可控整流电路带电阻负载时的移相范围为0.5π。
（）A、正确B、错误正确答案：B9.直流变换电路输出的电压都小于输入电压。
（）A、正确B、错误正确答案：B10.单相半波可控整流电路带电阻负载时输出电压平均值的最大值为U2。
（）A、正确B、错误正确答案：B11.有源逆变器是将直流电能转换为交流电能馈送回电网的逆变电路。
（）A、正确B、错误正确答案：A12.两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。
（）A、正确B、错误正确答案：A13.在GTO、GTR、IGBT与MOSFET中，开关速度最快的是MOSFET，单管输出功率最大的是GTO，应用最为广泛的是IGBT。
（）A、正确B、错误正确答案：A14.触发脉冲必须具有足够的功率。
（）A、正确B、错误正确答案：A15.在三相半波可控整流电路中，晶闸管承受的最大反压为2倍相电压U2。
（）A、正确B、错误正确答案：B16.三相半波可控整流电路也必需要采用双窄脉冲触发。
（）A、正确B、错误正确答案：B17.降压斩波电路斩波开关关断时，电感充电。
电力电子装置及系统复习题及答案
概念部分（小题）1、电力电子装置的主要类型：AC/DC、DC/DC、DC/AC、AC/AC、静态开关通信电源交流稳压电源充电电源通用逆变电源3、直流电源装置电解电镀直流电源交流电源装置不间断UPS电源开关电源4、缓冲电路的主要作用：抑制开关器件的di/dt 、du/dt，改变开关轨迹，减少开关损耗，使之工作在安全工作区内。
5、常用耗能式缓冲电路：无极性、有极性、复合型注：p14电路模型区分。
6、过电流保护方法：（1）利用参数状态识别对单个器件进行自适应保护（2）利用常规方法进行最终保护。
7、为防止桥臂中两个开关器件直通，通常对两个开关器件的驱动信号进行互锁并设置死区8、缓冲电路类型（判断或者填空）无源功率因数校正（在电源输入端加入低频大电感）9、功率因数校正有源滤波器无功谐波补偿有源功率因数校正功率因数校正电路(单项有源校正装置主要是boost，可分为不连续电流模式和连续电流模式) 10、UPS典型结构：稳压器整流器逆变器转换开关UPS主要分类：后备式、双变换在线式、在线互动式、双变换电压补偿在线式（delta 变换式）其中：后备式是以市电供电为主的UPS，一般后备式UPS功率多在2kV A以下。
其工作原理图见书P95图4.2双变换在线式是以逆变器为主的工作方式，原理图书P95图4.311、无源的功率因数校正是在输入端加电容电感进行被动补偿这是一种预补偿有源的是主动补偿比如我们讲的Boost功率因数校正器12、逆变类型：全桥半桥推挽简答部分1、电力电子装置的概念：电力电子装置是以满足用电要求为目标，以电力半导体器件为核心，通过合理的电路拓扑和控制方式，采用相关的应用技术对电能实现变换和控制的装置。
2、SPWM双极性波形与单极性波形见书p58图3.3二者区别;在相同直流电压下，双极性SPWM波比单极性SPWM波的电压脉动幅度提高一倍。
在相同频率下,单极倍频SPWM波的脉动频率较双极性SPWM的高一部.分析题1、UPS 后备式的结构原理系统框图2、计算就交流调压的那个电力电子技术第五章交流调压电路交流调压电路的两种控制方式移相控制和调功控制。
电力电子复习题第三版
(一)选择题1．电力场效应管MOSFET是理想的控制器件。
A. 电压B．电流 C.电阻 D. 功率·2．在电力电子装置中，电力晶体管一般工作在_____。
A．放大B．截止C．饱和D．开关3．晶闸管内部为层结构。
A．1 B．2 C．3 D．44．三相半波可控整流电路带电阻负载时，其移相范围为。
A．90 °B．120°C．150°D．180°5．三相半波可控整流电路带电阻负载时，其输出直流电压的波形在内是连续的。
A．6ABC. .D7AB.C.D8AC9A．6010AC11AC12AC13．三相全控桥触发电路采用单宽脉冲方案时，触发脉冲的脉宽应在。
A．30°～60°B．60°～120°C．120°～180°D．30°～120°14．在晶闸管可控整流电路所用的触发电路中，控制角的改变通常是以法来实现的。
A．改变同步信号的大小B．改变电源电压的大小C．改变偏移电压的大小D．改变控制电压的大小15．同步是指触发电路与主电路在上有相互协调、配合的关系。
A．电压和电流B．频率和相位 C.功率和阻抗角D．频率和电压的比率16．三相全控桥的6个晶闸管上的触发脉冲依次相差。
A．30°B．60°C．90°D．120°17．三相同步变压器的相序接错，不会发生＿＿＿的情况。
A．整流输出电压正常B．整流输出电压缺相C．无整流输出电压D．触发电路工作正常18．以下____情况不属于有源逆变。
A．直流可逆拖动系统B．晶闸管中频电源C. 线绕异步电动机串级调速系统D．高压直流输电19．为了保证逆变能正常工作，除了选用可靠的触发器不丢失脉冲外，同时对触发脉冲的最小逆变角βmiｎ，必须要有严格的限制。
最小逆变角大小为＿＿＿。
A．15°～25° B. >15°Ｃ.30°～３５° D. <30°20．在晶闸管可逆调速系统中，为防止逆变颠覆，应设置____保护环节。
电力电子装置及系统答案
电力电子装置及系统答案一单项选择题（每题的备选项中，只有一项最符合题意）1、电力系统是由（B）、配电和用电组成的整体。
P1A、电网、变电B、发电、电网、变电C、发电、电网2、电力系统中的输电、变电（B）三个部分称为电力网。
P1A、发电B、配电C、用电3、直接将电能送到用户的网络称为(C)。
P3A、发电网B、输电网C、配电网4、以高压甚至超高压将发电厂、变电所或变电所之间连接起来的送电网络称为（B）。
P3A、发电网B、输电网C、配电网5、电力生产的特点是（A）集中性、适用性、先行性。
P3A、同时性B、广泛性C、统一性6、线损是指电能从发电厂到用户的输送过程中不可避免地发生的(C)损失。
P5A、电压B、电流C、功率和能量7．在分析用户的负荷率时，选(A)中负荷最高的一个小时的平均负荷作为高峰负荷。
P5A、一天24小时B、一个月720小时C、一年小时8、对于电力系统来说，峰、谷负荷差越(B)，用电越趋于合理。
P6A、小B、大C、平衡D、不平衡9、为了分析负荷率，常采用（C）。
P6A.年平均负荷B.月平均值负荷 C日平均值负荷10、突然中断供电会造成经济较大损失、社会秩序混乱或在政治上产生较大影响的负荷属(B)类负荷P6A、一类B、二类C、三类11、高压断路器具有开断正常负荷和（B）的能力。
P8A、负载B、负载、短路故障C、短路故障12、.供电质量指电能质量与（A）。
P9A、供电可靠性B、供电经济性C、供电服务质量13、电压质量分为电压允许偏差、三相电压允许不平衡度、（C）、电压允许波动与闪变。
P9A、频率容许偏差B、供电可靠性C、公网谐波14、10KV三相供电电压允许偏差为额定电压的（A）。
P10A、± 7%B、± 10%C、+7%,-10%15、当电压上升时，白炽灯的（C）将下降。
P10A、闪烁效率B、光通量C、寿命16、当电压过高时，电动机可能（B）。
P10A、无法再生制动B、绝缘老化大力推进C、探底回升17、我国国标对35-110KV系统规定的电压波动允许值是(B)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
概念部分（小题）
1、电力电子装置的主要类型：AC/DC、DC/DC、DC/AC、AC/AC、静态开关
通信电源交流稳压电源
充电电源通用逆变电源
3、直流电源装置电解电镀直流电源交流电源装置不间断UPS电源
开关电源
4、缓冲电路的主要作用：抑制开关器件的di/dt 、du/dt，改变开关轨迹，减少开关损耗
，使之工作在安全工作区内。
5、常用耗能式缓冲电路：无极性、有极性、复合型注：p14电路模型区分。
6、过电流保护方法：（1）利用参数状态识别对单个期间进行自适保护
（2）利用常规方法进行最终保护。
7、为防止桥臂中两个开关器件直通，通常对两个开关器件的驱动信号进行互锁并设置死区
8、缓冲电路类型（判断或者填空）
9、功率因数校正有源滤波器无功谐波补偿
功率因数校正电路(单项有源校正装置主要是
boost，可分为不连续电流模式和连续电流模式) 10、UPS典型结构：稳压器整流器逆变器转换开关
UPS主要分类：后备式、双变换在线式、在线互动式、双变换电压补偿在线式（delta 变换式）
其中：后备式是以市电供电为主的UPS，一般后备式UPS功率多在2kV A以下。
其工作原理图见书P95图4.2
双变换在线式是以逆变器为主的工作方式，原理图书P95图4.3
11此外，在相同开关频率下，单极性的波动频率较双极性波提高一倍。
13、无源的功率因数校正是在输入端加电容电感进行被动补偿这是一种预补偿
有源的是主动补偿比如我们讲的Boost功率因数校正器
14、逆变类型：全桥半桥推挽
15、开关电源结构，
16、功率因数校正概念，
17、逆变器结构，
18、感应加热电源
（这些有的没有写出答案的大家自己对着书看一下啊，要断电了，来不及找了）
简答部分
1、电力电子装置的概念：电力电子装置是以满足用电要求为目标，以电力半导体器件为核
心，通过合理的电路拓扑和控制方式，采用相关的应用技术对电能实现变换和控制的装置。
2、SPWM双极性波形与单极性波形见书p58图3.3
二者区别;在相同直流电压下，双极性SPWM波比单极性波的电压脉动幅度提高一倍。
SPWM和SVPWM(空间矢量调制)的区别,主要是直流母线电压利用率不同，矢量控制具有周期性，更适用于数字电路
分析题
1、UPS 后备式的结构原理
系统框图
2、计算就交流调压的那个
电力电子技术第五章交流调压电路
交流调压电路的两种控制方式移相控制和调功控制。
