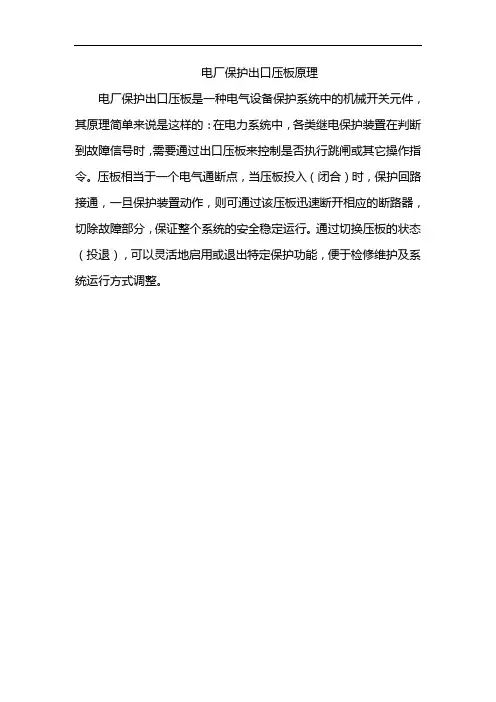

电厂保护出口压板是一种电气设备保护系统中的机械开关元件，其原理简单来说是这样的：在电力系统中，各类继电保护装置在判断到故障信号时，需要通过出口压板来控制是否执行跳闸或其它操作指令。
压板相当于一个电气通断点，当压板投入（闭合）时，保护回路接通，一旦保护装置动作，则可通过该压板迅速断开相应的断路器，切除故障部分，保证整个系统的安全稳定运行。
通过切换压板的状态（投退），可以灵活地启用或退出特定保护功能，便于检修维护及系统运行方式调整。
变电站压板状态监测_1

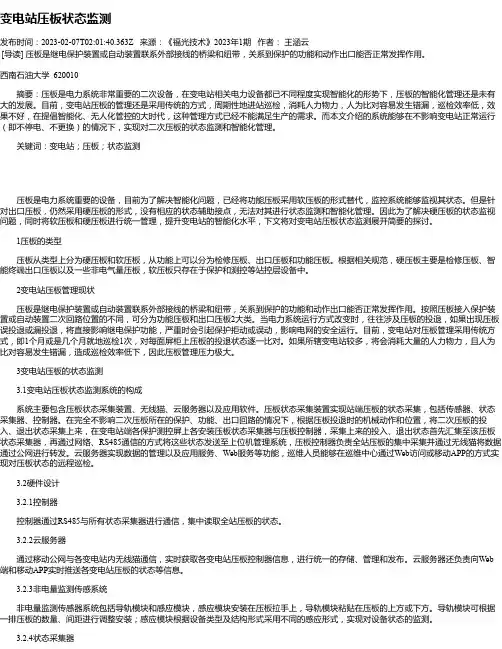

变电站压板状态监测发布时间：2023-02-07T02:01:40.363Z 来源：《福光技术》2023年1期作者：王涵云[导读] 压板是继电保护装置或自动装置联系外部接线的桥梁和纽带，关系到保护的功能和动作出口能否正常发挥作用。
西南石油大学 620010摘要：压板是电力系统非常重要的二次设备，在变电站相关电力设备都已不同程度实现智能化的形势下，压板的智能化管理还是未有大的发展。
目前，变电站压板的管理还是采用传统的方式，周期性地进站巡检，消耗人力物力，人为比对容易发生错漏，巡检效率低，效果不好，在提倡智能化、无人化管控的大时代，这种管理方式已经不能满足生产的需求。
而本文介绍的系统能够在不影响变电站正常运行（即不停电、不更换）的情况下，实现对二次压板的状态监测和智能化管理。
关键词：变电站；压板；状态监测压板是电力系统重要的设备，目前为了解决智能化问题，已经将功能压板采用软压板的形式替代，监控系统能够监视其状态。
但是针对出口压板，仍然采用硬压板的形式，没有相应的状态辅助接点，无法对其进行状态监测和智能化管理。
因此为了解决硬压板的状态监视问题，同时将软压板和硬压板进行统一管理，提升变电站的智能化水平，下文将对变电站压板状态监测展开简要的探讨。
1压板的类型压板从类型上分为硬压板和软压板，从功能上可以分为检修压板、出口压板和功能压板。
根据相关规范，硬压板主要是检修压板、智能终端出口压板以及一些非电气量压板，软压板只存在于保护和测控等站控层设备中。
2变电站压板管理现状压板是继电保护装置或自动装置联系外部接线的桥梁和纽带，关系到保护的功能和动作出口能否正常发挥作用。
按照压板接入保护装置或自动装置二次回路位置的不同，可分为功能压板和出口压板2大类。
当电力系统运行方式改变时，往往涉及压板的投退，如果出现压板误投退或漏投退，将直接影响继电保护功能，严重时会引起保护拒动或误动，影响电网的安全运行。
目前，变电站对压板管理采用传统方式，即1个月或是几个月就地巡检1次，对每面屏柜上压板的投退状态逐一比对。
保护压板投退分析课件
操作前准备
确保操作人员具备相关资质，熟 悉操作流程和安全规范，了解设
备结构和原理。
安全防护措施
在操作过程中，应佩戴个人防护 用品，如手套、护目镜等，并确 保工作区域安全，无其他危险源。
紧急情况处理
在操作过程中如遇紧急情况，应 立即停止操作，采取必要措施防 止事态扩大，并及时报告相关部
门。
投退操作的规范要求
检查操作工具和设备是否完好，无损 坏或丢失。
确认保护压板的位置正确，无偏移或 松动。
记录操作过程和结果，以便后续分析 和总结。
PART 04
保护压板投退分析案例
案例一：某电厂保护压板投退不当引发的事故
01
02
事故经过
某电厂因保护压板投退不 当，导致主设备损坏，机 组停运。
事故原因
操作人员未按照规定程序 进行投退操作，误投退保 护压板。
确认保护压板的状态， 确保其正常且无损坏。
投退操作的步 骤
01
02
03
04
按照操作手册的指示，打开保 护压板的开关。
使用合适的工具，将保护压板 推入或退出。
在操作过程中，密切关注保护 压板的状态，确保其正常工作。
完成投退操作后，确认保护压 板的位置正确，并关闭开关。
投退操作后的检查
检查保护压板是否正常工作，无异常 声音或异常状态。
异常信号识别
当系统出现异常时，保护装置应 能快速识别异常信号，并根据预 设逻辑进行相应动作。此时，保 护压板应处于正确投入状态。
紧急停运操作
在某些严重异常情况下，为防止 事故扩大，需立即停运相关设备。 此时，应迅速将相关保护压板退 出，解除保护功能。
故障处理时的投退原则
故障定位与隔离
继电保护 二次回路及压板介绍
4、跳合闸出口压板退出时的上桩电位（下桩为0）
+KM
情况2
21
ZHJ
重 合
情况1
21
HBJ
闸
DL
回
ZHJ
路
HBJ
-KM HQ
TWJ
开关状态 合位（常开DL合） 分位（常开DL分）
情况1（直接合闸） 情况2（经重动）
+KM
-KM
接近-KM
-KM
110kV线路保护及二次回路
开关位置状态指示回路
保 护 面 板
110kV线路保护及二次回路
保护装置构成：
直流电源DC：110/220V输入、24V弱电输出（本装置弱电开入电源）； 交流输入AC：所挂母线的三相电压UA、UB、UC（切换后的电压）；线路抽取电压 UX（重合闸检定方式）；三相电流IA、IB、IC（N线进装置获取外接3I0）； 低通滤波LPF：对交流信号滤波等处理； CPU：核心部分，实现正常运行自检、故障起动算法逻辑执行、通信及录波等功能； 通信COM：AB网通信接口、对时输入、打印输出等； 开入OPT：功能压板、按钮把手开入、操作回路提供的开入，其他屏柜至本装置的开 入等； 开出OUT：跳闸及重合闸开出、遥信开出、录波信号开出等； 操作回路SWI：跳合闸及监视回路、防跳回路、压力监视回路；提供手合、重合、手 跳、保护跳、永跳、压力监视输入端子，提供给保护装置开入的合后、跳合位、压力 低等闭重开出接点，及事故总、控回断线等遥信开出接点等； 电压切换YQ：根据双母线的母线侧刀闸状态选择所挂母线及其电压，切换电压用于 本间隔保护、测量、安稳等，并提供切换继电器同时动作等遥信开出。
220kV线路保护及二次回路
220kV线路保护的开入开出：RCS-931BM
继电保护保护压板的介绍课件
THANKS
作用
通过投退继电保护压板，可以实 现对继电保护装置的开启或关闭 ，从而实现对电力系统的保护功 能。
继电保护压板的重要性
确保电力系统的安全稳定运行
继电保护装置是电力系统中的重要组成部分，通过投退继电保护压板，可以及 时开启或关闭保护功能，防止设备损坏和系统崩溃。
提高供电可靠性
在电力系统中，各种故障和异常情况时有发生，通过投退继电保护压板，可以 及时切除故障设备，保证其他设备的正常运行，提高供电可靠性。
控制功能压板
重合闸压板
用于控制断路器的重合闸功能。通过投退重合闸压板，可以开启或关闭断路器的重合闸功能，实 现对线路的自动重合闸控制。
低周减载压板
用于控制低周减载功能。通过投退低周减载压板，可以开启或关闭低周减载功能，实现对电力系 统的频率稳定控制。
备自投压板
用于控制备自投功能。通过投退备自投压板，可以开启或关闭备自投功能，实现对备用电源的自 投控制。
信号功能压板
信号复归压板
启动信号压板
用于控制信号的复归功能。通过投退 信号复归压板，可以清除继电保护装 置的报警信号和异常状态，使装置恢 复正常工作状态。
用于控制启动信号的输出。通过投退 启动信号压板，可以开启或关闭继电 保护装置的启动信号输出，实现对其 他设备的启动控制。
闭锁信号压板
用于控制闭锁信号的输出。通过投退 闭锁信号压板，可以开启或关闭继电 保护装置的闭锁信号输出，实现对其 他设备的闭锁控制。
脱落。
03
定期清理压板表面的灰 尘和污垢，保持清洁， 防止因灰尘和污垢导致
接触不良或短路。
压板的异常处理
当发现压板接触不良或位置不正 确时，应及时进行处理，防止影
保护压板——功能压板、出口压板

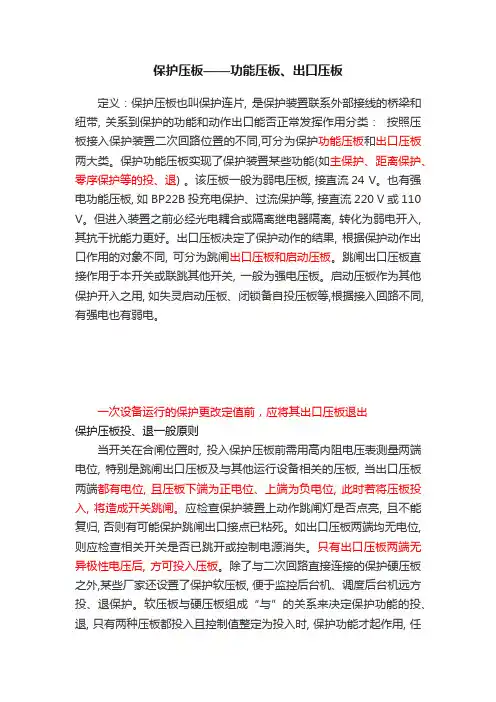

保护压板——功能压板、出口压板定义：保护压板也叫保护连片, 是保护装置联系外部接线的桥梁和纽带, 关系到保护的功能和动作出口能否正常发挥作用分类：按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。
