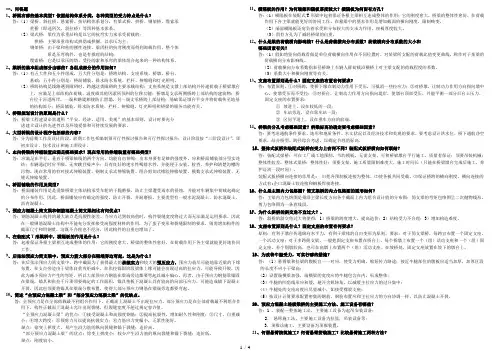

桥梁工程概论分题型知识点
一、问答题1、桥梁有哪些基本类型？依据结构体系分类，各种类型的受力特点是什么？答：（1）梁桥、斜拉桥、悬索桥。
按结构体系划分，有梁式桥、拱桥、钢架桥、缆索承重桥（即选所欠、斜拉桥）等四种基本体系。
（2）梁式桥：梁作为承重结构是以它的抗弯实力来承受荷载的；拱桥：主要承重结构式拱肋或拱圈，以承压为主；钢架桥：由于梁和柱的刚性连接，梁因柱的抗弯刚度而得到卸载作用，整个体系是压弯构件，也是有推理的结构；缆索桥：它是以承压的塔、受拉的索和承弯的梁体组合起来的一种结构体系。
2、梁桥的基本组成部分由哪些？各组成部分的作用如何？答：（1）有五大件和五小件组成，五大件分别是：桥跨结构、支座系统、桥墩、桥台、基础；五小件分别是：桥面铺装、排水防水系统、栏杆、伸缩缝和灯光照明。
（2）桥跨结构是线路遇到障碍时，跨越这类障碍的主要承载结构；支座系统是支撑上部结构并传递荷载于桥梁墩台上，应满足上部结构在荷载、温度或其他因素所预料的位移功能；桥墩是支承两侧桥跨上部结构的建筑物；桥台位于河道两岸，一端和路堤相接防止滑塌，另一端支承桥跨上部结构；基础保证墩台平安并将荷载传至地基的结构部分；桥面铺装、排水防水系统、栏杆、伸缩缝、灯光照明和桥梁的服务功能有关。
3、桥梁规划设计的原则是什么？答：桥梁工程建设必需遵照“平安、经济、适用、美观”的基本原则，设计时要充分虑建立设计的先进性以及环境爱惜和可持续发展的要求。
4、大型桥梁的设计程序包括哪些内容？答：分为前期工作及设计阶段。
前期工作包括编制预可行性探讨报告和可行性探讨报告；设计阶段按“三阶段设计”，即初步设计、技术设计和施工图设计。
5、志向桥梁的伸缩装置应满足哪些要求？现在常用的伸缩装置有哪些类型？答：应满足在平行、垂直于桥梁轴线的两个方向，均能自由伸缩；出本身要有足够的强度外，应和桥面铺装部分坚实连结；车辆通过时应平顺、无突跳且噪声小；具有良好的迷水性喝排水性，并能便于安装、检查、养护和清楚沟槽的污物。
道路桥梁工程概论复习(考试必备!你懂得)
1跨径的增长和承载的增大是反映桥梁技术水平的主要指标。 中小跨径桥梁构件，以装配式结构为主。大跨径桥梁多采用悬臂式施工技术 2桥梁五大部件：上部结构1桥跨结构是路线遇到障碍中断时，跨越这类障碍的结构物2 支座系统支撑上部结构并传递荷载于桥梁敦台上，保证上部结构在荷载、温度变化或其 他因素作用所预计的位移功能下部结构3桥台桥台位于桥的两端，兼起挡墙作用。4墩台 在河中或岸上支撑两侧桥跨上部结构的建筑物。5墩台基础将桥墩（台）传来的荷载分布 到地基土壤基岩中去 3桥梁的主要术语 1净跨径（L0）2总跨径（L0）3计算跨径（l）4标准跨径（lb）5桥梁 全长（L）6桥梁高度（H1）7桥下净空高度（H）8建筑高度（h或h’）9净矢高（f0） 10计算矢高（f ）11矢跨比（f / l）12涵洞 （名词解释）：洪峰季节河流中的最高水位称为高水位。 桥梁设计中按照规定的设计洪水频率计算所得的高水位，称为设计洪水位。 枯水季节的最低水位称为低水位； 净跨径L0：对于梁式桥是设计洪水位上相邻两个桥墩(或桥台)间的净距；对于拱式桥是 每孔拱跨两个拱脚截面最低点之间的水平距离。 总跨径L0：多孔桥梁中各孔净跨径的总和，反映桥下宣泄洪水的能力。 计算跨径l ：指桥跨结构相邻两个支座中心之间的距离；对于拱式桥是相邻拱脚截面形心 点之间的水平距离。桥跨结构的力学计算以此为基准。(拱轴线) 桥梁全长L：桥梁两个桥台的侧墙或八字墙后端点间的距离。 桥梁高度H1：指桥面与低水位之间的高差，或桥面与桥下线路路面之间的距离。 桥下净空高度H：是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离。 建筑高度h或h’ ：是桥上行车路面至桥跨结构最下缘之间的距离。
标准跨径 lb ：对标准设计或新建桥涵跨径在60m以下时，一般均应尽量采用。从 0.75m~60m，共分22种。对于梁式桥指两相邻桥墩中线之间的距离，对于拱式桥，则是 净跨径。 净矢高 f0 ：从拱顶截面下缘至相邻两拱脚截面下缘最低点之连线的垂直距离。 计算矢高 f ：从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。 矢跨比 f /l ：是拱桥中拱圈(或拱肋)的计算矢高与计算跨径之比，又称为拱矢度，反映拱 桥受力特性的指标。涵洞：用来宣泄路堤下水流的构造物；多孔跨径的全长不到8m和单 孔跨径不到5m的泄水结构物。 4按桥梁结构受力不同分为 梁式、拱式、刚架桥、吊桥(悬索桥)、斜拉桥、组合体系桥 桥梁的各种体系的受力特点 梁式桥：在竖直荷载作用下，梁的截面只承受弯矩，支座只承受竖直方向的力的桥梁结 构型式。 拱式桥：拱桥的主要承重结构拱圈或拱肋，在竖向荷载作用下，桥墩或桥台不仅承受竖 向力而且将承受水平推力。 刚架桥：受力介于梁桥和拱桥之间；建筑高度小，降低线路标高，改善纵坡，减少路堤 土方量；普通钢筋混凝土的钢架桥施工较困难，梁柱钢接处易发生裂缝。 吊桥(悬索桥)：采用高强度的钢缆，发挥其抗拉性能，可设置特大跨径；钢缆易于运输， 结构的构件组成轻，便于无支架悬吊拼装；在山岭地带，多采用吊桥；自重轻，结构刚 度差。 斜拉桥：主梁尺寸减小，自重降低，节省结构材料，增加跨越能力；与吊桥相比，结构 刚度大，结构变形小，抵抗风振的能力好。 组合体系桥：其承重结构由几种结构型式组合而成的桥梁型式。
桥梁工程概论知识点
桥梁工程知识点第一章1、工程：指应用科学知识和实践经验，将指定材料制造出具备某种功能、满足人类需求的产品的技术。
2、土木工程：以房屋、桥梁、道路等工程设施为研究对象的学科，是建造各类工程设施的科学技术的统称。
3、桥梁工程：•桥梁建筑的实体•建造桥梁所需的科技知识（理论研究、规划、勘测设计、建造和养护维修等）4、桥梁：供汽车、火车、行人等跨越障碍（河流、山谷或其它线路）的建筑工程物。
5、简支梁桥的基本组成：–上部结构（桥梁位于支座以上的部分），包括• 桥跨结构（桥梁中直接承受桥上交通荷载的、架空的主体结构部分）• 桥面构造（为保证桥跨结构能正常使用而需要建造的桥上各种附属结构或设施）–下部结构（是支承上部结构、向下传递荷载的结构物），也叫支承结构，包括• 桥墩与桥台（支承于传力，与路堤衔接、防止路堤滑塌）• 墩台基础（承受由上至下的全部荷载，并将其传给地基）–支座（位于桥跨结构与墩台之间，以连接桥跨结构与墩台，提供荷载传递路径，适应结构变位要求）承重结构：架空的主体结构+支承结构。
承重结构的任何一部分破坏，结构就破坏；而结构附属部分的破坏，则不会导致结构的彻底破坏。
6、• 正桥：跨越主要障碍物的结构部分，跨度大，基础深• 引桥：连接正桥和路的桥梁区段，跨度小，基础浅• 跨度或跨径－表征桥梁技术水平的重要指标，两相邻墩中线之间水平距离（公路桥）–主跨－多跨中的最大跨度–标准跨径（铁路、公路）－桥梁养护维修和战备需要–计算跨径－相邻两支座间的距离，用于设计。
是铁路桥的标准跨径• 桥长－两桥台侧墙或八字墙尾端之间的距离• 桥下净空高度－设计洪水位或设计通航水位对桥跨结构最下缘的高差。
应大于通航及排洪要求• 桥梁建筑高度-桥面至桥跨结构最下缘的垂直高度。
• 容许建筑高度：公路或铁路桥梁线路设计中所确定的桥面高程与通航及排洪要求所规定的净空高度之差。
建筑高度不得大于容许高度。
7、桥梁的主要分类按工程规模：特大桥、大桥、中桥、小桥按用途：铁路桥、公路桥、公铁两用桥、人行桥、城市桥、管线桥、农桥按材料：钢桥、钢筋混凝土桥、预应力混凝土桥、结合梁桥、圬工桥、木桥按结构体系：梁桥、拱桥、组合体系按桥面位置：上承式桥、中承式桥、下承式桥按跨越对象：跨河桥、跨谷桥、跨线桥、立交桥、地道桥、旱桥、跨海桥按平面形状：直桥、斜桥、弯桥其他：便桥、开启桥、高架桥、浮桥、运河桥、栈桥8、不同结构体系及受力特点梁桥• 梁为承重结构，主要以其抗弯能力来承受荷载；在竖向荷载作用下，其支承反力也是竖直的；简支的梁部结构只受弯受剪，不承受轴向力• 增加中间支承，可减少跨中弯矩，更合理地分配内力，加大跨越能力• 梁式体系分实腹式和空腹式，前者的梁截面为T形、工字形和箱形等，后者指桁架结构；梁的高度可等高或变高拱桥• 结构特征：主要承重结构具有曲线外形• 受力特点：在竖向荷载作用下，拱主要承受轴向压力，但也受弯受剪。
桥梁工程概论考试要点
桥梁工程概论内容：一、桥梁的组成、分类二、专业名词三、作用及组合四、基本概念五、计算题型：一、名词解释二、简述三、计算题目：一、简支梁桥的基本组成部分？答：桥梁分为上部结构（桥跨结构）和下部结构，下部结构包括桥墩、桥台、基础。
（1）桥跨结构（或称桥孔结构，上部结构），分为桥跨结构和桥面构造。
（2）桥墩、桥台、墩台基础（统称下部结构），是支承桥跨结构并将恒载和车辆等荷载传至地基的建筑物。
（3）支座二、1、桥梁的主要分类（按体系分类）答：梁桥（简支梁桥、悬臂简支梁桥、连续梁桥、连续钢构）拱桥（上承式、下承式、中承式）刚架桥（门式、框式、T式、斜腿钢构）悬索桥（吊桥、索桥、）斜拉桥2.桥梁结构中，梁、拱、索、墩、塔等构件的受力特点答：梁：主要受弯剪拱：主要受压索：受拉墩：受压弯塔：受压三、专业名词（1）设计洪水位是依据设计的洪水频率所计算的洪水高度。
（2）计算跨径：是指桥垮结构相邻两个支座中心之间的距离；（3）标准跨径：是指两相邻桥墩中线之间的距离，或桥墩中心线至桥台台背前缘之间的距离。
（4）桥长即桥梁全长：是桥梁两端两个桥台的侧墙或耳墙后端点之间的距离。
（5）桥梁净跨径：对于梁式桥是指设计洪水位上相邻两个桥墩（桥台）之间的净距。
（6）桥梁的建筑高度：指设计洪水位或计算通航水位至桥垮结构最下缘之间距离。
（7）桥梁高度：简称桥高是指桥面与低水位之间的高差，或为桥面与桥下线路路面之间的距离四、作用的分类、特点、组合及分项系数1、分类、特点（1）.永久荷载（恒载）在设计使用期内，其值不随时间变化，或其变化与平均值相比可以忽略不计的荷载。
它包括结构重力、预加应力、土的重力及侧压力、混凝土收缩及徐变影响力，基础变位影响力和水的浮力。
（2）可变荷载（活载）在设计使用期内，其值随时间变化，且其变化与平均值相比不可忽略的荷载。
按其对桥涵结构的影响程度，又分为基本可变荷载和其他可变荷载。
基本可变荷载包括汽车荷载及其引起的冲击力、人群荷载、离心力以及所有车辆所引起的土侧压力。
《桥梁工程概论》复习资料及答案
《桥梁⼯程概论》复习资料及答案第⼀章绪论1.桥梁的作⽤是什么？它是由哪⼏个主要部分组成的？各部分的主要作⽤是什么？桥梁是指供车辆和⾏⼈等跨越障碍（河流、⼭⾕、还晚或其他路线等）的⼯程建筑物(跨越障碍的通道）。
桥梁由上部结构（包括桥跨部分和桥⾯构造，前者指直接承受桥上交通荷载的主体部分，后者指为保证桥跨结构能正常使⽤⽽需要的各种附属结构），下部结构（包括桥墩、桥台以及墩台的基础。
是⽀承上部结构、向下传递荷载的结构物）。
和⽀座组成（连接桥跨结构和桥梁墩台，提供荷载传递途径，适应结构变位要求），2.解释以下⼏个术语：总跨径（桥梁孔径）、净跨径、计算跨度、桥长、建筑⾼度、桥渡。
桥梁结构相邻两⽀座间的距离L称为计算跨径对梁式桥，设计洪⽔位上线上相邻两桥墩（或桥台）间的⽔平间距L0,称为桥梁的净跨径。
各孔径跨径之和称为总跨径。
对梁长，两桥台侧墙或⼋字墙尾端之间的距离LT，称为桥梁全长。
桥⾯⾄桥跨结构最下缘的垂直⾼度h，称为桥梁建筑⾼度。
以桥梁为主体包括桥头引线、导流堤等跨越河流、深⾕、低洼地带的全部建筑物称桥渡3.按照⼒学特性（体系）划分，桥梁有哪些基本类型？各类桥梁的受⼒特点是什么？按受⼒特性分，桥梁可分为梁桥、拱桥、悬索桥三种梁桥中，梁作为承重结构，主要是以其抗弯能⼒来承受荷载的。
在竖向荷载作⽤下，其⽀座反⼒也是竖直的；简⽀的梁部结构只受弯剪，不承受轴向⼒。
拱桥的主要承重结构是具有外形的拱圈。
在竖向荷载作⽤下，拱圈主要承受轴向压⼒，但也受弯受剪。
在拱趾处⽀撑⼒除了竖向反⼒外，还有较⼤的⽔平推⼒悬索桥在在竖向荷载下，其索受拉，锚碇处会承受较⼤的竖向（向上）和⽔平（向河⼼）⼒第⼆章桥梁⼯程的规划与设计1.什么是桥梁的净空（限界）？它有什么⽤途？桥梁净空（bridge clearance）包括桥⾯净空和桥下净空。
在净空界限范围内不得有桥跨结构的构件或其他建筑物侵⼊，以保证⾏车安全。
桥⾯净空指保证车辆⾏⼈安全通过桥梁所需要的桥梁净空界限。
桥梁工程概论复习题
桥梁工程概论复习题桥梁工程概论复习题桥梁工程是土木工程的重要分支之一，涉及到设计、建造和维护各种类型的桥梁结构。
在这篇文章中，我们将回顾一些桥梁工程的基本知识和概念，并提供一些复习题供读者巩固学习。
一、桥梁类型1. 请列举一些常见的桥梁类型，并简要描述它们的特点。
2. 什么是悬索桥？它的结构特点是什么？3. 请解释什么是拱桥，并列举一些拱桥的应用。
二、桥梁设计原理1. 什么是桥梁的荷载？请列举一些常见的荷载类型。
2. 请解释什么是桥梁的自重，并说明它在设计中的重要性。
3. 请解释什么是桥梁的活载，并列举一些可能的活载类型。
4. 什么是桥梁的静力学原理？为什么静力学原理在桥梁设计中至关重要？三、桥梁施工过程1. 请解释什么是桥梁的施工顺序，并说明它在施工过程中的作用。
2. 请列举一些常见的桥梁施工方法，并简要描述它们的特点。
3. 什么是桥梁的预应力设计？它在桥梁施工中的作用是什么？四、桥梁维护和修复1. 请解释什么是桥梁的维护保养，并说明它的重要性。
2. 请列举一些常见的桥梁维护保养方法，并简要描述它们的作用。
3. 什么是桥梁的修复？为什么桥梁需要进行修复？五、桥梁安全1. 请解释什么是桥梁的安全评估，并说明它在桥梁工程中的作用。
2. 请列举一些常见的桥梁安全评估指标，并简要描述它们的意义。
3. 什么是桥梁的监测？为什么桥梁需要进行监测？六、桥梁工程案例分析1. 请选取一座著名的桥梁工程案例，并对其进行详细分析。
包括设计理念、结构特点、施工过程和维护保养等方面。
2. 你认为这座桥梁工程案例有哪些值得借鉴的地方？为什么？七、桥梁工程的未来发展1. 请预测一下未来桥梁工程的发展趋势。
你认为会有哪些新的技术和材料被应用到桥梁工程中？2. 你认为桥梁工程在未来的可持续发展中会面临哪些挑战？如何解决这些挑战？总结：桥梁工程是土木工程领域中的重要学科，涉及到设计、建造和维护各种类型的桥梁结构。
通过对桥梁类型、设计原理、施工过程、维护和修复、安全评估以及未来发展的复习，读者可以巩固和加深对桥梁工程的理解。
桥梁工程概论复习知识点
桥梁工程概论复习学问点整理1、桥梁由上部结构、下部结构和支座组成。
2、正桥：指桥梁跨越主要障碍物（如通航河道）的结构部分。
引桥：指连接正桥和路的桥梁区段。
跨度：也叫跨径，表示桥梁的跨越实力；最大跨度称为“主跨”。
计算跨度：指桥梁结构相邻两支座间的距离。
净跨径：指梁式桥设计洪水位线上相邻两桥墩（或桥台）间的水平净距。
标准跨径（单孔跨径）：指公路梁桥把两桥墩中间线间距离或桥墩中线和台背前缘的间距。
桥长：指梁桥两桥台侧墙或八字墙尾端之间的距离（桥梁全长）桥下净空高度：设计洪水位或设计通航水位对桥跨结构最下缘的高差H。
桥梁建筑高度：桥面（或铁路桥梁的轨底）至桥跨结构最下缘的垂直高度h。
容许建筑高度：公路或铁路桥梁线路设计中所确定的桥面（或轨底）高程和通航及排洪要求所规定的净空高度只差。
3、桥按其受力结构体系可划分为梁桥、拱桥、悬索桥、组合体系。
梁桥的主梁以受“弯”为主，拱桥的拱圈以受“压”为主，悬索桥的主缆以受“拉”为主。
4、为什么悬索桥的跨越实力最大？答：因为缆的抗拉性能得以充分发挥且其尺寸基本上不受限制。
5、桥梁设计的基本原则：平安、适用、经济、美观。
6、桥梁立面布置包括确定桥梁总长、桥梁孔径布置、桥面高程和桥下净空、桥上及桥头的纵坡设置等。
桥梁断面布置包括桥面净空、桥面宽度、行车道宽度、机动车道布置和人行道、自行车道布置等。
7、在弯道上的桥梁，应按线路要求加宽弯道内侧并在弯道外侧设置超高。
8、人行道的宽度为0.75m或1.0m；当大于1.0m时按0.50m的级差增加。
9、设计阶段按“三阶段设计”进行，即初步设计、技术设计和施工设计（也称施工图设计）。
10、公路桥梁的作用，按其随时间变更的性质可分为永久作用、可变作用和偶然作用。
永久作用：结构重力、预加力、土的重力、土侧压力、混凝土收缩及徐变作用、水的浮力、基础变位作用。
可变作用：汽车荷载、汽车冲击力、汽车离心力、汽车引起的土侧压力、人群荷载、汽车制动力、风荷载、流水压力、冰压力、温度作用、支座摩阻力。
--《桥梁工程概论》复习资料及答案
第一章绪论1.桥梁的作用是什么？它是由哪几个主要部分组成的？各部分的主要作用是什么？桥梁是指供车辆和行人等跨越障碍（河流、山谷、还晚或其他路线等）的工程建筑物(跨越障碍的通道）。
桥梁由上部结构（包括桥跨部分和桥面构造，前者指直接承受桥上交通荷载的主体部分，后者指为保证桥跨结构能正常使用而需要的各种附属结构），下部结构（包括桥墩、桥台以及墩台的基础。
是支承上部结构、向下传递荷载的结构物）。
和支座组成（连接桥跨结构和桥梁墩台，提供荷载传递途径，适应结构变位要求），2.解释以下几个术语：总跨径（桥梁孔径）、净跨径、计算跨度、桥长、建筑高度、桥渡。
桥梁结构相邻两支座间的距离L称为计算跨径对梁式桥，设计洪水位上线上相邻两桥墩（或桥台）间的水平间距L0,称为桥梁的净跨径。
各孔径跨径之和称为总跨径。
对梁长，两桥台侧墙或八字墙尾端之间的距离LT，称为桥梁全长。
桥面至桥跨结构最下缘的垂直高度h，称为桥梁建筑高度。
以桥梁为主体包括桥头引线、导流堤等跨越河流、深谷、低洼地带的全部建筑物称桥渡3.按照力学特性（体系）划分，桥梁有哪些基本类型？各类桥梁的受力特点是什么？按受力特性分，桥梁可分为梁桥、拱桥、悬索桥三种梁桥中，梁作为承重结构，主要是以其抗弯能力来承受荷载的。
在竖向荷载作用下，其支座反力也是竖直的；简支的梁部结构只受弯剪，不承受轴向力。
拱桥的主要承重结构是具有外形的拱圈。
在竖向荷载作用下，拱圈主要承受轴向压力，但也受弯受剪。
在拱趾处支撑力除了竖向反力外，还有较大的水平推力悬索桥在在竖向荷载下，其索受拉，锚碇处会承受较大的竖向（向上）和水平（向河心）力第二章桥梁工程的规划与设计1.什么是桥梁的净空（限界）？它有什么用途？桥梁净空（bridge clearance）包括桥面净空和桥下净空。
在净空界限范围内不得有桥跨结构的构件或其他建筑物侵入，以保证行车安全。
桥面净空指保证车辆行人安全通过桥梁所需要的桥梁净空界限。
在净空界限范围内不得有桥跨结构的构件或其他建筑物侵入，以保证行车安全。
桥梁工程概论(复习)
桥梁工程概论第一章 绪论1.计算跨径：桥跨结构相邻梁支座间的距离 2.净跨径：相邻两桥墩间的水平净距 3.总跨径：各孔净跨径之和 4.标准跨径：两桥墩中线间距离或桥墩中线与台背前缘的间距 5.桥梁全长：两桥台侧墙或八字墙尾端间的距离 6.桥梁总长：两桥台台背前缘之间的距离 7.桥梁建筑高度：桥面主桥跨结构最下缘的垂直高度 8.按桥梁用途分：铁路桥，公路桥，公铁两用桥，入行桥 9.按结构体系分：梁桥，拱桥，悬索桥，斜拉桥（组合体系）第二章 桥梁工程规划与设计1. 桥梁工程设计应遵循的基本原则：安全，适用，经济，美观2. 桥梁立面布置：桥梁总长，桥梁孔径布置，桥面高程，桥下净空，桥上及桥头的纵坡设置3. 桥梁断面布置：桥面净空，桥面宽度，行车道宽度，机动车道布置，人行道，自行车布置4. 一般公路桥上人行道、自行车道：人行道宽度：0.75m 或1.0m ；自行车道：一条宽为1.0m5. 大型桥梁设计：分为前期工作（编制预可行性研究报告，可行性研究报告）；设计（初步设计，技术设计，施工设计）第三章 桥梁的设计作用（荷载）1． 公路桥梁的作用按其随时间变化的性质：分为永久作用，可变作用（冲击力，离心力），偶然作用（汽车撞击）2． 铁路桥梁按其作用性质及发生几率分：主力（恒载、活载）；附加力（风力、制动力）；特殊荷载（地震力、撞击力、施工荷载）3． 作用代表值包括：标准值（各种作用基本代表值）；频遇值（可变作用的一种代表值）；准永久值（可变作用另一种代表值）4． 对公路-Ⅰ级车道荷载，均布k q =10.5kN/m ；集中荷载标准值：桥计算跨径k L ≤5m ，k P =180KN ；k L ≥50m ，k P =360KN ；5m<k L <50m ，内插法。
对公路-Ⅱ级车道荷载，k q 、k P 均按照公路-Ⅰ级的0.75倍考虑5． 车辆荷载重力标准值为550KN6． 车辆活载的折减：横向折减（多车道桥梁上行驶的车活载使桥梁结构产生某种最大作用效应时，不同车道上的车辆活载同时处最不利位置的可能性大小）；纵向折减（采用了自然堵塞的车间间距，采用了重车居多的参考资料）7． 冲击力：车辆活载以一定的速度在桥上行驶，会使桥发生振动，产生竖向动力作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁工程概论复习知识点整理
1桥梁由上部结构、下部结构和支座组成。
2、正桥：指桥梁跨越主要障碍物（如通航河道）的结构部分。
引桥：指连接正桥和路的桥梁区段。
跨度：也叫跨径，表示桥梁的跨越能力；最大跨度称为“主跨”。
计算跨度：指桥梁结构相邻两支座间的距离。
净跨径：指梁式桥设计洪水位线上相邻两桥墩（或桥台）间的水平净距。
标准跨径（单孔跨径）：指公路梁桥把两桥墩中间线间距离或桥墩中线与台背前缘的间距。
桥长：指梁桥两桥台侧墙或八字墙尾端之间的距离（桥梁全长）
桥下净空高度：设计洪水位或设计通航水位对桥跨结构最下缘的高差H。
桥梁建筑高度：桥面（或铁路桥梁的轨底）至桥跨结构最下缘的垂直高度h。
容许建筑高度：公路或铁路桥梁线路设计中所确定的桥面（或轨底）高程与通航及排洪要求所规定的净空高度只差。
3、桥按其受力结构体系可划分为梁桥、拱桥、悬索桥、组合体系。
梁桥的主梁以受“_弯二为主，拱桥的拱圈以受“ 压”为主，悬索桥的主缆以受—拉”为主。
4、为什么悬索桥的跨越能力最大？
答：因为缆的抗拉性能得以充分发挥且其尺寸基本上不受限制。
5、桥梁设计的基本原则：安全、适用、经济、美观。
6、桥梁立面布置包括确定桥梁总长、桥梁孔径布置、桥面高程与桥下净空、桥上及桥头的纵坡设置等。
桥梁断面布置包括桥面净空、桥面宽度、行车道宽度、机动车道布置和人行道、自行车道布置等。
7、在弯道上的桥梁，应按线路要求加宽弯道内侧并在弯道外侧设置超高。
8、人行道的宽度为0.75m或1.0m ;当大于1.0m时按0.50m的级差增加。
9、设计阶段按“三阶段设计”进行，即初步设计、技术设计与施工设计（也称施工图设计）
10、公路桥梁的作用，按其随时间变化的性质可分为永久作用、可变作用和偶然作用。
永久作用：结构重力、预加力、土的重力、土侧压力、混凝土收缩及徐变作用、水的浮力、基础变位作用。
可变作用：汽车荷载、汽车冲击力、汽车离心力、汽车引起的土侧压力、人群荷载、汽车制动力、风荷载、流水压力、冰压力、温度作用、支座摩阻力。
偶然作用：地震作用、船舶或漂流物的撞击作用、汽车撞击作用、施工荷载。
11、表3.3各级公路桥涵的汽车荷载等级以及集中荷载标准值的选取规定。
书P52
12、为什么要考虑车辆活荷载的横向、竖向折减？
答：公路的车道荷载是是规范规定要求使用的一种虚拟荷载，其标准值是在特定条件下
根据统计和分析确定的。
对于多车道桥梁，其上行驶的汽车荷载使桥梁构件的某一截面产生最大效应时，其同时处于最不利位置的可能性不大，显然（根据概率），这种可能性随车道
数的增加而减小，而桥梁设计是各个车道上的汽车荷载都是按最不利的位置布置，因此计算结果应根据上述可能性的大小就行折减，即存在“横向折减”的问题。
汽车荷载的标准值在
制定的时候对于计算结构效应的车道荷载，参考了自然堵车下的车距统计和重载车辆的调查
资料而加以抽象化，实际桥梁上通行的车辆不一定能达到上述条件，特别是对于大跨度桥梁，
依据概率分布的特点，跨度越大，出现上述情况的可能性越小，因此计算汽车荷载效应的时
候需要就行相应的纵向折减。
13、冲击力作用：车辆活载以一定的速度在桥上行驶时，会使桥梁发生振动，产生竖向动力作用，这种动力作用会使桥梁的内力和变形，较“静活载”时大。
离心力：是指，车辆行驶在曲线线路上时，因为方向变化而引起的径向水平力。
车辆制动力：是指，车辆在刹车时为克服车辆的惯性力而在路面或轨道与车轮之间发生的滑动摩擦力。
车辆牵引力：是指，车辆在启动时为克服车辆的阻力而在路面或轨道与车轮之间发生的滑动摩擦力。
14、车辆产生制动力或牵引力的作用点在什么位置？
答：列车产生的制动力或牵引力的作用点一般在轨顶以上2m处，但视情况可下移至轨
顶处或支座中心处，不计因此而产生的竖向力或力矩。
15、作用效应组合：指根据作用的特性、桥梁结构的特征、施工方法以及桥位处的环境等
因素，针对结构的不同状况、不同安全等级、不同设计或验算内容，确定各种作用效应的取
舍以及各种作用效用对结构的共同效果。
16、公路桥根据不同种类的作用及其对桥涵的影响、桥涵所处的环境条件，考虑持久状况、_______ 短暂状况、偶然状况三种设计状况。
持久状况:指桥涵使用过程中长期承受结构重力、汽车荷载等作用的状况。
应进行承载
能力极限状态和正常使用极限状态设计。
短暂状况:指桥涵施工过程中承受临时性作用的状况。
仅要求进行承载能力极限状态设计，必要时才进行正常使用极限状态设计。
偶然状况:指桥涵使用过程中可能偶然遭受的地震等状况。
仅要求进行承载能力极限状
态设计，不需要进行正常使用极限状态设计。
表3.7公路桥涵结构的设计安全等级。
书P63
17、公路桥面构造包括桥面铺装、排水防水系统、人行道（或安全带）、路缘石、栏杆、灯柱、安全护栏和伸缩装置等。
铁路桥面构造包括钢轨、护轨、轨枕、道砟、挡砟墙、泄水管、人行道、栏杆和钢轨伸缩调节器等。
18、桥面铺装有什么功能？
答：防止车辆轮胎直接磨耗属于承重结构的行车道板（即主梁上翼缘），保护主梁免受
雨水侵蚀，并对车辆轮重的集中荷载起到一定的扩散作用。
19、设置公路桥面横坡的目的是什么？有哪些设置方法？
答：设置公路桥面横坡的目的在于迅速排除雨水，防止或减少雨水对铺装层的渗透，从而保护行车道板，延长桥梁使用寿命。
有三种设置方式，一是对于板桥或就地浇筑的肋板式梁桥可以将横坡直接设在墩台顶部，或通过调整支承垫石高度来形成横坡；二是在装配式肋
板式梁桥中，通常将横坡直接设在行车道板上；三是对宽度较大的桥梁可将行车道板做成倾
斜面而形成横坡。
20、防水层在桥面伸缩缝处应连续铺设，不可切断。
21、当公路桥桥面纵坡大于2%,而桥长小于50m时，一般能保证通过桥头引道排水，桥上就可不设泄水管。
此时，可在引道两侧设置流水槽，以免雨水冲刷引道路基。
当桥面纵坡大
于2%，而桥长大于50m时，就需要设置泄水管，一般每隔12~15m长度设置一个。
当桥面
纵坡小于2%时，泄水管就需要设置更密一些，一般每隔6~8m设置一个。
22、为什么要设置桥梁伸缩缝？
答：桥跨结构在气温变化、活载作用、混凝土收缩和徐变等影响下将会发生伸缩变形，为满足结构按照设计的计算图式变形，同时桥面又能保证车辆平顺通过，因此需设置桥梁伸
缩缝。
伸缩缝：是指为适应材料胀缩变形对结构的影响，而在桥跨结构的两端设置的间隙。
伸缩装置：是指为使车辆平稳通过桥面并满足桥面变形的需要，在伸缩缝处设置的各种
装置的总称。
