发电机定子一点接地

600MW发电机定子一点接地故障的查找及处理

中图分类号：ＴＭ３１１文献标志码：Ｂ文章编号：１６７４—１９５１（２０１３）０３— ００４５— ０３
表１发电机定子接地故障前、后电气量
ｋｖ
１机组概况
项目 —
某电厂６００ＭＷ机组发电机为阿尔斯通产品，额定功率为６００ＭＷ，额定电压为２２ｋＶ，采用水氢氢冷却方式。发电机励磁系统采用自并励方式，由机端励磁变压器降压，经静止可控硅整流励磁。发电机与主变压器采用单元接线方式，发电机
第３５卷第３期
２０１３年３月
华电技术
ＨｕａｄｉａｎＴｅｃｈｎｏｌｏｇｙ
Ｖ０１．３５Ｎｏ．３Ｍａｒ．２０１３
６００ＭＷ发电机定子一点接地故障的查找及处理
张建忠，张志猛，岳啸鸣，刘辉，张兵海
机本体及所连接的一次回路。若接地点在发电机外
部，应设法消除；若接地点在发电机内部，应立即减
负荷停机并向上级调度汇报。如果现场检查不能发现明显故障，但“ 定子接地” 报警又不消失，应视为发电机内部接地，３０ｍｉｎ内必须停机检查处理。若判明为假接地，应检查并判明发电机电压互感器熔
ｗ相。
￡，的变化情况。
断器熔断的相别，视具体情况带电或停机更换熔

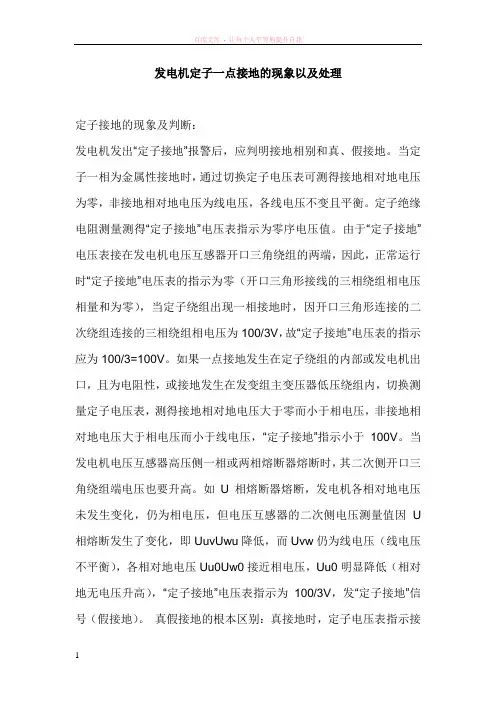

发电机定子一点接地的现象以及处理

发电机定子一点接地的现象以及处理定子接地的现象及判断：发电机发出“定子接地”报警后，应判明接地相别和真、假接地。

当定子一相为金属性接地时，通过切换定子电压表可测得接地相对地电压为零，非接地相对地电压为线电压，各线电压不变且平衡。

定子绝缘电阻测量测得“定子接地”电压表指示为零序电压值。

由于“定子接地”电压表接在发电机电压互感器开口三角绕组的两端，因此，正常运行时“定子接地”电压表的指示为零（开口三角形接线的三相绕组相电压相量和为零），当定子绕组出现一相接地时，因开口三角形连接的二次绕组连接的三相绕组相电压为100/3V，故“定子接地”电压表的指示应为100/3=100V。

如果一点接地发生在定子绕组的内部或发电机出口，且为电阻性，或接地发生在发变组主变压器低压绕组内，切换测量定子电压表，测得接地相对地电压大于零而小于相电压，非接地相对地电压大于相电压而小于线电压，“定子接地”指示小于100V。

当发电机电压互感器高压侧一相或两相熔断器熔断时，其二次侧开口三角绕组端电压也要升高。

如U相熔断器熔断，发电机各相对地电压未发生变化，仍为相电压，但电压互感器的二次侧电压测量值因U 相熔断发生了变化，即UuvUwu降低，而Uvw仍为线电压（线电压不平衡），各相对地电压Uu0Uw0接近相电压，Uu0明显降低（相对地无电压升高），“定子接地”电压表指示为100/3V，发“定子接地”信号（假接地）。

真假接地的根本区别：真接地时，定子电压表指示接地相对地电压降低（或等于零），非接地相对地电压升高（大于相电压但不超过线电压），而线电压仍平衡。

假接地时，相对地电压不会升高，线电压也不平衡。

发电机定子接地的处理：规程规定：容量在150MW及以下的发电机，当接地电容电流小于5A时，在未清除故障前允许发电机在电网一点接地的情况下短时运行，但最多不超过2h；单元接线的发电机变压器组寻找接地的时间不得超过30min。

对于容量或接地电容电流大于上述规定的发电机，当定子电压回路单相接地时，要求立即将发电机解列并灭磁。

3.发电机定子一点接地培训讲义

2）反应基波零序电压的定子接地保护。带有三次谐波滤过器（消谐装

置），反应基波零序电压的定子接地保护动作电压取 5~10V ，保护范围可达 90%~95%，死区为5%~10%。

3）带有制动量的反应基波零序电压的定子接地保护：高压系统中性点不
直接接地，为防止高压侧发生接地故障而误动，因此，装设以高压侧零序电压

1.定子接地按接地时间长短可分为：瞬时接地、断续接地和永久接地； 2.按接地范围可分为：内部接地和外部接地； 3.按接地性质可分为：金属性接地、电弧接地和电阻接地； 4.按接地原因可分为：真接地和假接地。

二、形成

1.发电机一次连接系统发生一点接地（包括：定子及其引出线、10KV母线、 PT、主变、厂变等），引起发电机相电压不平衡； 2.发电机一次连接系统外部故障，包括110KV系统及400V厂用侧故障，引起

三、危害

单相绕组接地主要危险是故障点电弧灼伤铁芯，使修复工作复杂化，而且电容电流越大，持续时间越长，对铁芯的损害越严重。另外，单相接地故障会进一步发展为匝间短路或相间短路，出现巨大的短路电流，造成发电机严重损坏。
四、保护配置

基波零序电压和利用三次谐波电压构成的100%定子接地保护原理 1.反应基波零序电压的接地保护。零序电压取自发电机中性点电压互感器的电压或消弧线圈的二次电压或机端三相电压互感器的开口三角绕组。
为制动量、以发电机零序电压为动作量的基波零序电压型定子接地保护，也可采用高压侧零序电压闭锁的方式。

4）保护装置的动作时间。动作时间一般取1.5S，作用于信号。当高压系统中性点为直接接地方式时，保护装置的动作时间大于变压器高压侧接地保护

一起发电机转子一点接地故障的原因分析及处理

一起发电机转子一点接地故障的原因分析及处理摘要:运行中发电机发生一点接地故障不会对发电机造成危害，但必须及时处理。

结合某电厂1号机组发电机转子一点接地实际案例，从故障表象并结合电气试验、仿真分析，分析转子一点接地报警原因，给出现场检查处理的方法，提出预控措施。

关键词：发电机、转子一点接地前言发电机转子接地分为一点接地和两点接地。

转子接地有瞬时接地、断续接地、永久接地之分，也有内部接地和外部接地，金属性接地和电阻性接地之分。

发电机转子发生一点接地对发电机不会造成危害，若发展为两点接地后，会使一部分绕组短路，由于电阻减小，所以另一部分绕组电流增加，破坏了发电机气隙磁场的对称性，引起发电机剧烈震动，同时无功出力降低；如果电流较大，可能烧坏转子和汽轮机轴系、叶片等部件被磁化；由于转子本体局部通过电流，引起局部发热，使转子缓慢变形而偏心，进一步加剧振动。

下面结合某发电公司1号机组转子接地报警故障为例，对转子接地保护装置的原理、发生报警的原因及故障查找处理方法、预控措施进行分析介绍。

1机组运行概况1号汽轮发电机为WX18Z-054LLT型三相交流同步汽轮发电机，冷却方式为水氢氢，即定子绕组水内冷，定子铁芯及端部结构件氢气表面冷却，转子绕组气隙取气氢内冷冷却方式。

励磁调节器型号为WBF8-5G。

发电机转子接地保护装置为7UM6X型双端注入式发电机转子接地保护装置。

2事件概况某发电公司60MW无刷励磁机组，其励磁机电枢绕组通过二极管整流桥全波整流为发电机提供励磁电流。

励磁机励磁回路处于静止状态，其励磁电源由励磁调节器输出，励磁系统可控硅的交流电源由厂用电提供。

励磁机输出旋转二极管整流桥为三相全波整流，每组5个整流二极管，二极管正负并联阻容吸收回路。

3 事件经过某发电公司1号汽机发电机在带负荷运行后，发电机转子一点接地保护动作于报警，经现场检查，保护装置运行正常，复位后，报警依然存在。

保护装置显示的转子绕组对地泄漏电流为68mA~73mA，远大于机组报警设定值10mA。

发电机定子接地现象及处理

发电机定子接地现象及处理
发电机定子接地是指发电机定子绕组中的一个相位与地之间发生了电气连接。

这种情况下，电流会从相位流向地，导致电路故障，甚至可能对设备和人员造成危害。

因此，发电机定子接地问题需要及时处理。

发电机定子接地的原因主要有以下几种：
1.绝缘老化：发电机定子绕组的绝缘老化会导致绝缘破损，从而引起接地故障。

2.绕组短路：发电机定子绕组中的两个相位之间发生短路，也会导致接地故障。

3.接线错误：发电机定子绕组的接线错误也会导致接地故障。

处理发电机定子接地问题的方法主要有以下几种：
1.检查绝缘：定期检查发电机定子绕组的绝缘情况，及时更换老化的绝缘材料。

2.维护接线：定期检查发电机定子绕组的接线情况，确保接线正确牢固。

3.定期维护：定期对发电机进行维护，检查各项指标是否正常，及时发现和处理问题。

4.安装保护装置：安装合适的保护装置，如接地保护、过电压保护等，可以有效地防止发电机定子接地故障的发生。

总之，发电机定子接地问题需要引起足够的重视，及时处理，以确保发电机的正常运行和设备的安全运行。

发电机一点、两点接地保护优缺点及常见故障处理

发电机一点、两点接地保护优缺点及常见故障处理摘要：在现代发展进程中，各类机械设备的发展使用程度不断上升，相应的出现故障以及及时修理工作，是保障机械设备正常运转的关键。

发电机适用于无法通过其他途径为设备供电的环境中使用，在目前机械设备发展的进程中，发电机具有重要意义。

但是在实际操作过程中，容易出现发电机故障等情况，影响到了设备正常运行的同时，对正常的生产活动造成了严重影响。

本文从发电机的优缺点方面出发，通过对发电机的优缺点分析，进一步阐释发电机常见故障的处理。

关键词：发电机；一点、两点接地保护；故障处理前言在当前快速发展的机械设备制造中，发电机作为基础设备，常被应用于大多数无法正常供电的环境中。

发电机的应用，提高了相应的生产能力。

而在发电机的使用过程中，发电机自身存在便利性、不受地域限制性的特点以外，同样存在较多的缺点。

同时发电机常见故障的出现，极大程度上影响了发电供应机械设备的正常运行，降低了生产效率的同时，会对发电机使用寿命造成严重影响。

在这一基础上科学分析发电机一点、两点接地保护优缺点，以及探究常见的故障处理，有利于提升发电机使用率。

本文分析发电机一点、两点接地保护优缺点，探讨能够有效提升发电机常见故障处理效率。

1.发电机转子接地保护优缺点分析1.1发电机转子一点接地保护优缺点转子是发电机的核心部件，起着电能转换的重要作用，为了提高电子转换效率，定子线圈与转子线圈之间的空气气隙很小，只有几毫米，因此要求定子与转子在转动时应保持较高的稳定性，即要求发电机系统转动时振动值应保持在一定范围内[1]。

在这种情况下，发电机容易出现故障，因此需要具有方便性的故障监测与保护装置，能够达到监测监测保护的作用，在降低发电机出现故障的基础上，能够较为快速的修理发电机。

目前发电机转子绕组一点接地检测与保护装置，是保障发电机组运行安全系统的重要组成部分。

在目前的发电机中，对于励磁回路一点接地故障的维护措施包括叠加交流乒乓式。

发电机定子接地保护原理(注入式、基波电压)及保护调试方法

发电机定子接地保护及调试方法
主要内容
一、定子接地保护原理基波电压式注入式二、调试方法
定子接地保护原理
基波定子接地保护
假设在右图中F点的A相绕组发生接地短路。F点到中性点的匝数
占该相绕组总匝数的百分比为
。此时机端T 点各相的对地（对 A相的F点）电压为：
定子接地保护原理
所以机端T点对地的零序电压为：
零序电压值随短路点位置α的变化而变化的关系如图所示。在机端单相接地时零序电压最大，在中性点处接地时零序电压为零。
定子接地保护原理
基波零序电压保护发电机85～95 ％的定子绕组单相接地,在中性点N附近发生接地故障，保护有死区。
基波零序电压保护设两段定值，一段为灵敏段，另一段为高定值段。
灵敏段基波零序电压保护，动作跳闸时，需经主变高压侧零序电压闭锁，防止区外故障时定子接地基波零序电压灵敏段误动；
调试方法
注入式定子接地调试方法及步骤 1、检查注入式定子接地保护电源正常 2、检查非电量保护柜内注入式定子接地保护闭锁输出压板退出（解、接线前先投入，解、接后再退出） 3、检查发电机保护A柜内投注入式定子接地保护功能压板
调试方法
注入式定子接地调试方法及步骤 4、在接地变处接入电阻箱，一端接在接地刀闸靠近定子侧，一端接地 5、通过调节电阻进行检查，补偿后相角通常在274°左右，测量阻值按照工序卡与输入阻值基本一致，并验证报警及跳闸值。
100%的定子绕组接地短路保护的一种方案是用三次谐波电压和基波零序过电压两种保护联合构成。三次谐波电压定子接地保护对于中性点附近的单相接地短路有很高的灵敏度，它与基波零序过电压保护正好有互补性。所以可用这两个保护联合构成100%的定子绕组接地短路保护。

浅析二滩水电站#2发电机定子一点接地处理

压紧力最小，之铁芯的变形，个压指的压力也不一样，力小加各压的压指齿部铁芯就会松动，引起振动，渐损坏片间绝缘，成局逐造部涡流损耗增大，生局部过热，芯叠片在高温下，面出现氧产铁表
之间最底部铁芯片断裂。
点接地。处理措施为了既能缩短抢修工期，能保证施工质量，吊出发电机转又不
３
子，拆除施工部位的３个磁极。将断裂铁芯片取出，压指与铁只在芯片问塞入１ｌ的环氧玻璃布板，璃布板两面涂刷７３．Ｉｎ厚５ｎ玻９双组份环氧树脂胶，在梯形齿及第一节铁芯表面上涂刷Ｊ７５室温００固化硅钢片粘接胶；更换＃５￣＃６槽上层及＃６槽下层线棒４２－２４４２共１。具体处理措施如下：２根（）备施工用电源、１准水源、源、气铜焊机、线棒、料及专用新材
３４．
建立管理体制
率推算［］电力自动化设备，００２Ｊ．２１（）
徽电气工程职业技术学院学报，００（）２１３
２石卓．电运行电气误操作事故原因及防范措施［］安变Ｊ．状态检修对变电运行要求的管理体制建立主要是指状态检修［３李道鹏，
芯变形及出现波浪度。芯齿部没有压紧螺杆，铁只靠齿压板上的压紧螺杆拉压紧铁芯，造成铁芯齿部阶梯处距离压紧点的距离最远，

发电机定子接地保护的整定

发电机定子接地保护的整定发电机是电力系统中的重要设备，其稳定运行对于电力系统的正常运行至关重要。

发电机定子接地是指将发电机定子中的一点（或多点）与地电势相连，以实现对发电机定子绝缘的保护。

本文将讨论发电机定子接地保护的整定方法和相关概念。

一、发电机定子接地保护概述发电机定子接地保护是电力系统中必不可少的一环。

由于发电机定子绝缘材料和结构的缺陷或老化，以及外界因素的影响，定子出现接地故障的概率是存在的。

一旦发生接地故障，不仅会对发电机本身造成损坏，还可能引发其他设备的故障，甚至导致整个电力系统的崩溃。

因此，发电机定子接地保护的设置和整定至关重要。

发电机定子接地保护主要是通过对定子电流和定子绕组电压进行监测和保护。

当定子电流或定子绕组电压超过设定的阈值时，保护装置将发出信号，触发断路器或其他相关保护设备的动作，以隔离故障的发生并保护发电机的安全运行。

二、发电机定子接地保护的整定方法1. 定子电流保护整定定子电流保护是发电机定子接地保护的核心。

通过监测定子电流的大小，可以及时发现接地故障并采取相应的保护措施。

整定定子电流保护需要考虑发电机的额定电流、发电机连接方式、绕组的抗阻性质等因素。

对于大型发电机来说，通常会采用不同的定子电流保护元件，如电流互感器、电流差动保护装置等，同时还需要结合主保护和备用保护进行整定。

整定时需要根据发电机的参数和运行状态，选择合适的整定参数，确保及时准确地检测到接地故障。

2. 定子绕组电压保护整定定子绕组电压保护是发电机定子接地保护的补充手段，可以通过监测定子绕组电压的大小和变化趋势，判断是否存在接地故障。

定子绕组电压保护可以对接地故障进行早期的故障判断，提高故障检测的准确性和灵敏度。

在整定定子绕组电压保护时，需要考虑电力系统的工频电压变化范围、发电机电压的额定值、绕组抗阻性质等因素。

选取适当的整定参数，能够及时监测到发电机定子绕组是否存在接地故障，并触发相应的保护动作。

三、发电机定子接地保护的实施和维护发电机定子接地保护的实施和维护是保证其可靠性和稳定性的重要环节。

发电机转子接地有一点接地和两点接地的现象及其处理

发电机转子接地有一点接地和两点接地的现象及其处理发电机转子接地有一点接地和两点接地，另外还会发生转子层间和匝间短路故障。

转子接地有瞬时接地、断续接地、永久接地之分，也有内部接地和外部接地，金属性接地和电阻性接地之分。

1.转子接地的原因：1) 工作人员在励磁回路上工作，因不慎误碰或其他原因造成转子接地。

2) 转子滑环绝缘损坏、转子槽口绝缘损坏、转子槽绝缘和端部绝缘损坏、转子引线绝缘损坏等引起接地。

3) 长期运行绝缘老化、因杂物或振动使转子部分匝间绝缘垫片位移，将转子通风孔局部堵塞，使转子绕组绝缘局部过热老化引起转子接地。

4) 鼠类等小动物窜入励磁回路，定子进出水之路绝缘引水管破裂漏水，励磁回路脏污等引起转子接地。

2.转子接地的现象：转子回路一点接地时，因一点接地形不成电流回路，故障点无电流通过，励磁系统仍保持正常状态，不影响机组的正常运行。

看转子接地信号能否复归，若能复归则为瞬时接地，若不能复归，则用万用表测量转子正负极对地电压，如发现某极对地电压降为零，另一极对地电压升至全电压，说明确实发生了一点接地。

3.转子接地的处理：1) 检查励磁回路是否有人工作，如系工作人员引起，应予纠正。

2) 检查励磁回路各部位有无明显损伤或因脏污接地，若因脏污接地应进行吹扫。

3) 对有关回路进行详细外部检查，必要时轮流停用整流柜，以判明是否由于整流柜直流回路接地引起。

4) 检查区分接地是在励磁回路还是在测量保护回路。

5) 若转子接地为一点稳定金属性接地，且无法查明故障点，除加强监视机组运行外，在取得调度同意后，将转子两点接地保护作用于跳闸，并申请尽快停机处理。

6) 转子带一点接地运行，若机组又发生欠励磁或失步，一般可认为转子接地已发展为两点接地，这时转子两点接地保护动作跳闸，否则应立即人为停机。

对于双水内冷机组，在转子一点接地时又发生漏水，应立停机。

转子两点接地或转子层间短路的现象及处理：当转子发生两点接地时，转子电流表指示剧增，转子和定子电压表指示降低，无功功率表指示明显降低，功率因数提高甚至进相，“转子一点接地”光字牌亮，警铃响，机组振动教大。

定子一点接地分析

发电机定子接地分析1形成；2危害；3保护配置；4运行处理；5完善机组状况；减少接地危害1、形成：发电机一次连接系统，包括：定子、封母、PT、主变、高厂变，20KV侧发生一点接地，引起发电机相电压不平衡，发电机中性点电压偏移；发电机一次连接系统外部故障，包括220KV系统及6KV厂用侧故障，能引起发电机相电压不平衡的，发电机中性点电压偏移的，都会引起发电机定子接地故障信号。

2、危害：本厂发电机一次连接系统是通过消弧线圈接地的系统，当发生一点接地时，会产生一次连接系统的电容电流，该电容电流在接地点产生电弧，会灼伤接地点的铁芯，同时由于电弧电阻是变化的，所以会产生弧光过电压，击穿定子线圈绝缘薄弱的地方，进而形成匝间或相间短路，扩大故障范围；本厂发电机采用中性点经消弧线圈接地，出口与主变，高厂变，励磁变△接线绕组连接，类似于中性点不接地系统，当在某相绕组α处接地时，其等效电路如下：本厂采用消弧线圈的感性电流补偿该故障容性电流，减少容性电流，就是并联谐振，使接地点电弧不能形成，避免弧光过电压。

3、保护配置：本厂发电机定子接地保护均采用100％定子接地保护配置,ⅠⅡ期采用南自集成电路型，Ⅲ期采用许继微机型。

由于高次次谐波的影响，正常运行时，零序电压值可达4～5V，故零序电压定子接地保护动作值不能小于这个值，本厂取10V，当动作值大于5V时，保护死区大于5％，即是由于中性点附近接地时，相电压不平衡绝对值较小，零序电压较小，保护不动作。

本厂定子接地保护零序电压取自发电机中性点消弧线圈二次侧单相PT，延时10S，全停，由于零序电压保护反映的是靠近机端侧接地，相电压不平衡绝对值较大，危害比较严重，故提供全停出口，但本厂投信号。

基波零序电压保护只能保护定子机端侧85％～95％的绕组接地，在靠近发电机中性点侧，靠三次谐波电压保护提供保护，三次谐波电压即U3A=3Sin （Wt+120）;U3B=3SinWt;U3C=3Sin(Wt-120);其三相相位一致，本身是不平衡电压，故在中性点及开口三角处出现。

发电机定子一点接地的现象以及处理

发电机定子一点接地的现象以及处理1、原因：定子线圈漏水或者渗水造成绝缘下降；引出线运行中产生的震荡，导致绝缘受损；机内结露导致接地；轴瓦漏油，导致绝缘下降；主变低压侧绕组或高压厂变高压侧绕组单相接地时等。

2、现象：（1）警铃响，“发电机定子接地”光字牌亮。

（2）定子回路绝缘监测装置电压表有指示。

（3）漏水报警装置可能动作。

（4）当保护用的电压互感器一次熔丝熔断而闭锁失灵时，定子接地保护将误动作，注意区分。

（5）基波投跳闸动作时，发变组跳闸全停。

（6）三次谐波动作发信。

3、处理：（1）机组跳闸，检查厂用电切换情况，按发电机跳闸处理。

发变组转检修，联系维护检查接地原因。

（2）若发电机未跳闸（接地保护投信号位置），检查定子回路绝缘监测装置电压表,并结合运行情况,判断是否发生接地现象。

（3）联系二次班人员实测发电机TV二次开口电压并检查保护装置。

若零序电压指示较其它机组偏高，则说明该机组确有接地，应汇报值长及有关厂领导申请停机。

（4）穿绝缘靴对发电机本体及引出线进行全面检查，是不是由于TV一、二次插头松动引起误发信号，并对发电机中性点至主变引出线及高厂变高压侧套管区城内进行详细检查，有无明显接地现象(如漏水等造成接地)。

（5）如为三次谐波接地，应注意检查判断是否为保护误动。

（6）如检查发电机内部有明显的接地故障象征（如漏水、焦味、冒烟等），或发电机温度急剧上升，应立即将发电机手动解列停机。

（7）经检查一旦确认发电机已接地，应立即汇报值长申请停机。

（8）如原因不明，无明显故障点，允许发电机接地运行30分钟。

如接地信号不消失，申请停机检查。

运行发电部二零一二年一月二十日。

发电机转子一点接地故障分析和检查建议

发电机转子一点接地故障分析和检查建议摘要：发电机在长期运行过程中，由于转子受潮、绝缘老化以及机械振动等诸多方面的原因，容易造成转子对地绝缘水平的降低进而引发转子接地故障。

发电机转子发生一点接地故障时，因为一点接地不形成电流回路，故障点无电流通过，励磁机继续保持正常状态，对发电机不会造成直接的危害，故不影响机组的正常运行。

接地故障对地电压降低，非故障对地电压升高;当发生金属性接地时，接地极的电压为零，非故障极电压升高为转子电压。

关键词：发电机；转子一点接地故障；检查建议一、发电机转子一点接地的危害(1)破坏发电机气隙磁场的对称性，使气隙磁场发生畸变，气隙磁通失去平衡，引起发电机剧烈振动，使电机损坏、无功出力降低。

水轮机发电机励磁回路两点接地还可能烧坏转子和水轮机叶片等部分永久磁化，后果严重。

若装有横差保护，还会引起其误动，因此，转子一点接地保护动作后要将横差保护加上一个短的延时，防止误动。

(2)两点接地造成非短路的绕组电流增大，如果流过转子本体的短路电流大，热效应烧损转子的同时还会使转子发生缓慢变形，造成偏心增大，加剧振动。

另外，还可能损坏其他励磁装置，导致失磁故障，危及发电机和系统的安全。

为确保发电机的安全运行，当发电机转子绕组发生一点接地时，应发出信号，运行人员立刻进行处理;若发生两点接地应立即停止发电机的运行。

因此，发电机装设转子一点接地和两点接地保护是非常必要的。

二、发电机转子一点接地故障及检查建议1简介某水电站水轮发电机组型号规格为SF120-24/7000，结构为普通悬式机组，最大功率为120MW，发电机组采用三相凸极同步电动机，功率因数为0.9（向后），整体全封闭，内部强制空气自循环，定子绕组水内冷，转子空冷。

励磁额定值为1000A，励磁电压额定值为200V，励磁方式为晶闸管静态自励，额定转速为260rpm，发电机出线励磁变为励磁电源，通过励磁电刷与发电机转子绕组连接。

2015年成功建成投产，全自动运行安全7年。

防止发电机定子绕组发生单相接地故障的措施

防止发电机定子绕组发生单相接地故障的
措施
1.由于我厂四台300MW发电机中性点不实行直接接地方式。

因此，在发生“发电机一点接地”信号时，应马上查明缘由，尽快处理。

2.若一点接地是由于发电机定子线圈及引出线漏水引起，应马上将发电机解列，隔离内冷水通知检修人员马上处理。

3.若一点接地是由于内冷水导电率超标，应马上通知化学进行换水，直至冷却水导电率合格，报警信号消逝。

在换水时防止发电机断水。

4.若一点接地是由于主变低压绕组或厂高变高压绕组内部一次回路单相接地引起，应马上将发电机解列，隔离故障点通知检修处理。

5.当发电机发生单相接地时，由于发电机定子绕组及其一次回路存在对地电容，接地点将流过对地电容电流，该电容电流可能产生电弧，假如电弧是持续性的，同时接地又若发生在发电机内部，就可能损坏发电机铁芯。

因此，应尽快停机处理。

6.要正确推断是由于发电机出口PT一次保险一相或两相保险熔断还是真接地。

若真接地时，接地相对地电压降低，而非接地相对地电压上升，且线电压三相平衡。

而PT一次
保险一相或两相熔断造成的假接地，肯定不会有对地电压上升现象，且线电压也不平衡。

7.若发生一点接地信号，应马上到就地检查发电机本体及引出线系统有无明显故障点，应设法消退，若无法消退，应在30分钟内停机处理。

8.正常运行中要加强对靠近发电机中性点15%左右的定子接地爱护和靠近发电机机端95%的定子接地爱护装置的检查，发觉特别马上联系继保班检查处理。

发电机转子一点接地处理讲解学习

发电机转子一点接地处理转子一点接地现象、原因及处理？现象：转子一点接地报警，光字牌亮，表计无异常转子绝缘监视电压表正、负对地指示值明显升高，转子正、负极对地电压之和接近或等于转子电压原因：1检修人员在励磁回路上工作时，因不慎误碰或其他原因造成转子接地；2转子滑环，槽及槽口、端部、引线等部位绝缘损坏；3长期运行绝缘老化，因杂物或振动使转子部分匝间绝缘垫片位移，将转子通风孔局部堵塞，使转子绕组绝缘局部过热老化引起转子接地；4鼠类等小动物或杂物窜入励磁回路；5定子进出水支路绝缘引水管破裂漏水；6励磁回路脏污等引起转子接地。

处理：（1）查何报警，复归音响（2）切换转子绝缘装置，测量转子正负对地电压，判断转子接地靠近哪一侧，判断接地性质，是否金属性接地。

（3）检查励磁回路是否有人工作，如系工作人员引起，应予以纠正。

（4）检查励磁回路各部位有无明显损伤或因脏污接地，若因脏污接地应进行吹扫。

（5）对有关回路进行详细外观检查，必要时轮流停用整流柜，以判明是否由于整流柜直流回路接地引起。

（励磁回路检查）（6）检查励磁回路各表计，保护装置有否接地。

（测量保护回路检查）（7）检查转子线圈是否漏水。

（8）若备励磁具备运行条件，可倒备励运行。

（9）将自动励磁改为手动励磁运行，退出强励压板。

（10）寻找转子一点接地过程中，如发现机组有欠励或失磁情况下，一般可认为转子已由一点接地发展成两点接地或伴随着发电机漏水，则发电机应立即停机。

（11）若转子接地为一点稳定金属性接地，且无法查明故障点，除加强监视机组运行外，在取得调度同意后，将转子两点接地作用于跳闸，并申请尽快停机处理。

（12）当转子绝缘处理恢复后，一点接地信号复归，立即退出转子两点接地保护，改投转子一点接地保护。

转子回路一点接地时，因一点接地不形成电流回路，故障点无电流通过，励磁系统仍保持正常状态，故不影响机组的正常运行。

此时，应检查“转子一点接地”光字牌信号是否能够复归。

发电机转子一点接地保护原理图附案例!

发电机转子一点接地保护原理图附案例！一、某厂发电机组及励磁系统概述某厂一台发电机是由东莞电机厂有限责任公司生产的QFSN-660-2型三相同步汽轮发电机，采用水氢氢冷却方式，励磁方式采用静态励磁。

发电机为三相交流隐极式同步发电机，采用整体全封闭、内部氢气循环、定子绕组水内冷、定子铁心及端部结构件氢气表面冷却、转子绕组气隙取气氢内冷的冷却方式。

发电机定、转子绕组均采用F级绝缘。

发电机组于2009年9月正式投产。

二、发电机转子接地保护装置原理简述发电机转子一点接地保护装置为南京南瑞RCS-985RE保护装置，该装置采用注入式转子接地保护原理，在转子绕组的正负两端或其中一端（通常选择负端）与大轴之间注入一个48V电压，通过装置内部电子开关定时切换，实时求解转子对地绝缘电阻值，注入电压由保护装置自产，保护反映发电机转子对大轴绝缘电阻的下降。

转子一点接地保护。

可根据现场转子绕组的引出方式，选择双端注入式或单端注入式转子接地保护原理，在转子绕组的正负两端（或负端）与大轴之间注入一个48V电压，通过装置内部电子开关定时切换，使得外加电源模块输出偏移方波电压，实时求解转子一点接地电阻，保护反应发电机转子对大轴绝缘电阻的下降。

双端注入式和单端注入式转子接地保护的工作电路如图1和图2所示，图中Rx为测量回路电阻，Ry为注入大功率电阻，Us为注入电源模块，Rg为转子绕组对大轴的绝缘电阻。

一点接地设有两段动作值，灵敏段动作于报警，普通段可动作于信号也可动作于跳闸。

图1：双端注入式转子接地保护原理发电机转子一点接地保护原理图附案例！图2：单端注入式转子接地保护原理发电机转子一点接地保护原理图附案例！转子两点接地保护。

若转子一点接地保护动作于报瞥方式，当转子接地电阻Rg小于普通段整定值，转子一点接地保护动作后，经延时自动投人转子两点接地保护，当接地位置α改变达一定值时判为转子两点接地，动作于跳闸。

三、环球电机分析发电机转子一点接地保护报替原因1、故障现象及现场检查情况2013年某日，该机组DCS系统发“发电机转子一点接地’’报警信号，专业人员到设备就地进行检査，转子接地保护装置检测到接地电阻值在0.3K到300K之间波动，装置一点接地报警持续发出。

水轮发电机定子一点接地故障查找

槽，槽节距为１ — １４ — ２３，定子绕组为８支路并联结构， “ Ｙ” 形连接，双层条形波绕组，线圈采用银铜焊接，Ｆ级绝缘。
过试验准确定位接地故障点在Ａ相第１分支３支路的３４８号槽上层线棒处。故障原因是３４８槽上层线棒由于内部缺陷导致局部过热，最终形成接地。介绍的发电机定子一点接地故障查找方法减少了工作量，也节省了故障查找、处理时间。关键词：水轮发电机；定子一点接地；故障查找
中图分类号：ｒｖ７３７文献标志码：Ｂ文章编号：１６７１ — ８３８０（２０１４）Ｏｌ一００４５ — ０３
ＦａｕｌｔＬｏｃａｔｉｏｎｏｆＯｎｅＰｏｉｎｔＧｒｏｕｎｄｉｎｇｉｎＨｙｄｒｏｐｏｗｅｒＧｅｎｅｒａｔｏｒＳｔａｔｏｒ
ｒｅｄｕｃｅｓｈｅｔａｍｏｕｎｔｏｆｗｏｒｋａｎｄｓａｖｅｓｈｅｔｔｉｍｅｏｆｆａｕｌｔｌｏｃａｔｉｏｎｎｄａｔｒｅａｔｍｅｎｔ．Ｋｅｙｗｏｒｄｓ：Ｈｙｄｒｏｐｏｗｅｒｇｅｎｅｒａｔｏｒ，ｓｔａｔｏｒｏｎｅｐｏｉｎｔｇｒｏｕｎｄｉｎｇ，ｆａｕｌｔｌｏｃａｔｉｏｎ
１发电机基本参数
龙滩电厂５号水轮发电机由东方电机股份有限
技术人员立即展开排查和抢修工作，使用２５００Ｖ兆欧表测量发电机绝缘为０ＭＱ，检查电压互感器
