装载机工作装置连杆机构的图解设计法
ZL50装载机反转六连杆工作装置铲斗设计
ZL50装载机反转六连杆工作装置铲斗设计摘要装载机是工程机械的主要机种之一，广泛用于建筑、矿山、水电、桥梁、铁路、公路、港口、码头等国民经济各部门。
本文中参阅了大量的土方机械的设计参考书，其中大多数是有关装载机方面的，有的是工作装置单一构件的设计，有的则是整个工作装置的设计，并且有许多有关工作装置优化设计方面，各参考所涉及到的装载机虽然型号不同，研究的方法也有差异，但综合起来基本上也概述了现行的设计方法。
国外装载机发展迅速，而我国装载机在设计上存在很多问题，其中主要集中在可靠性、结构设计强度等方面。
而工作装置对于装载机来说又是重中之重，所以工作装置的设计好坏直接影响到装载机的使用寿命以及工作效率等。
虽然现在市场上的装载机已经日趋成熟，但对其进行改进设计仍有非常重要的意义，尤其是装载机的工作装置。
铲斗是工作装置的重要部件，直接用来切削、铲掘、运输和卸出物料。
铲斗的结构形状、尺寸参数对插入阻力、掘起阻力及作业效率影响很大，所以铲斗的设计根据装载机的主要用途和作业条件从减小插入阻力、掘起阻力和提高效率出发，合理选择铲斗的结构形状，正确确定铲斗的尺寸参数。
关键词工程机械，装载机，铲斗ZL50 loader reverse six connecting rod workingdevice design of bucketAbstractLoaders is one of the main machine the engineering machinery, widely used in construction, mine, water and electricity, Bridges, railways, highways, ports, docks and national economic sectors. In this article refer to a large number of earthwork the design of mechanical reference books, most of which is about the loader, have a plenty of a single component design work device, some is the whole work device design, and there are many relevant work device optimization design, the reference involved loader although different model, the method also has difference, but comprehensive up basically is reviewed the current design method. Foreign loader development is rapid, and our country loader in the design has a lot of problems, which mainly focus on reliability, structural design intensity, etc. And work device is also the most for loader, so the design of the device has a direct influence on the service life of the loader and work efficiency, etc. Although now in the market of the loader has increasingly mature, but for the design improvement there are still very important sense, especially of the loader working device. The bucket is an important part of the work unit, directly used to cutting, shovel dug, transportation and discharged materials. The bucket structure shape, size parameters on the resistance, resistance to dig up into the working efficiency and impact, so the bucket loader design according to the main application and operation conditions from reduce resistance, and insert the rise and improve the efficiency of resistance and rational selection of the bucket structure shape, correctly determine the size of the bucket parametersKEY WORDS Construction Machine, Wheel Loaders ,Work Equips目录中文摘要┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1 英文摘要┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2 目录┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3 1. 装载机工作装置铲斗设计概述┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 51.1装载机工作装置铲斗设计概述┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈51.2铲斗的结构型式┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈52.铲斗的设计┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 52.1铲斗设计要求┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 52.2铲斗斗型的结构分析┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 62.2.1切削刃的形状┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈62.2.2铲斗的斗齿┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈62.2.3铲斗的侧刃┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈72.2.4斗体形状┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈72.3铲斗基本参数的确定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈72.4斗容的计量┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈102.4.1几何斗容(平装斗容)┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈102.4.2额定斗容(堆装斗容)┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈103. 工作装置铲斗结构设计┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 113.1工作机构连杆系统的尺寸参数设计┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 123.2机构分析┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈123.3设计方法┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈123.4尺寸参数设计的图解法┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈123.4.1 动臂与铲斗、摇臂、机架的三个铰接点G、B、A的确定┈┈┈ 133.4.2连杆与铲斗和摇臂的两个铰接点C、D的确定┈┈┈┈┈┈┈┈┈┈ 153.4.3举升油缸与动臂和机架的铰接点H及M点的确定┈┈┈┈┈┈173.5确定动臂油缸的铰接位置及动臂油缸的行程┈┈┈┈┈┈┈┈┈┈┈183.5.1动臂油缸的铰接位置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈18l 的确定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 183.5.2动臂油缸行程H3.6最大卸载高度和最小卸载距离┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 204.强度计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 204.1计算位置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈204.2外载荷的确定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈214.3工作装置的受力分析┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 224.4工作装置铲斗强度校核┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 284.4.1铲斗上铰销强度校核┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈285.设计总结┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈30参考文献┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 311. 装载机工作装置设计概述1.1 装载机工作装置设计概述装载机铲掘和装卸物料的作业是通过工作装置的运动实现的。
机械原理课程设计图解法设计平面连杆机构
工程技术学院课程设计题目：图解法设计平面连杆机构摘要设计内容：设计曲柄摇杆机构。
已知摇杆长度l，摆角ψ，摇杆3的行程速比系数K，要求摇杆CD靠近曲柄回转中心A一侧的极限位置与机架间的夹角为∠CDA，试用图解法设计其余三杆的长度，并计算机构的最小传动角γ。
设计方法：在设计时首先需计算极位夹角θ，再绘制机架位置线及摇杆的两个极限位置，然后确定曲柄回转中心和各杆长度最后验算最小传动角 。
最后根据已知数据和所计算的数据进行图解，画出平面四杆机构图。
平面连杆机构是由若干构件用平面低副（转动副和移动副）联接而成的平面机构，用以实现运动的传递、变换和传送动力。
平面连杆机构的使用很广泛，它被广泛地使用在各种机器、仪表及操纵装置中。
例如内燃机、牛头刨、钢窗启闭机构、碎石机等等，这些机构都有一个共同的特点：其机构都是通过低副连接而成，故此这些机构又称低副机构低副机构低副机构低副机构。
关键词：机械设计基础机械设计基础课程设计平面四杆机构图解法极位夹角云南农业大学工程技术学院目录1题目 (3)1.1原始数据及要求 (3)1.2 工作量 (3)1.3 制图说明 (3)1.4 设计计算说明书包括的内容 (3)2 设计方案的讨论 (4)3 设计过程 (5)3.1 各杆长度的确定 (5)3.2 盐酸最小传动角 (6)4 小结 (7)5 参考文献 (8)1、题目1.1原始数据及要求：设计曲柄摇杆机构。
已知摇杆长度l，摆角ψ，3摇杆的行程速比系数K，要求摇杆CD靠近曲柄回转中心A一侧的极限位置与机架间的夹角为∠CDA，试用图解法设计其余三杆的长度，并计算机构的最小传动角γ。
1.2工作量：1.平面连杆机构图解法设计图纸一张。
2.计算说明书一份。
1.3制图说明：1.用3号图纸作图。
2.标注尺寸。
3.辅助线用细实线。
4.杆的一个极限位置用粗实线，另一个极限位置用虚线。
1.4设计计算说明书包括的内容：1.设计任务书2.目录3.设计过程3.1.计算极位夹角θ3.2.绘制机架位置线及摇杆的两个极限位置3.3.确定曲柄回转中心3.4.确定各杆长度3.5.验算最小传动角γ参考文献2、设计方案的讨论平面连杆机构是将各构件用转动副或移动副联接而成的平面机构。
装载机入门图解
气缸盖水腔 机体水腔
水温低
机油冷却器
水泵
水 散 热 器
10
动力系统原理
膨胀式水箱的原理
11
传动系统原理
• 传动系统的组成 ✓ 变矩器变速箱 ✓ 传动轴 ✓ 驱动桥及轮胎
12
传动系统原理
13
14
传动系统
15
传动系统原理
变速箱 齿轮泵
变矩器 发动机
前驱动桥
传动轴
后驱动桥
16
传动系统原理
• 液力变矩器传动示意图
39
液压系统原理
空气呼吸器
回油滤油器
•液压油箱的结构
吸油滤油器
40
铰接车架结构
圆锥滚子轴承可以最有 效地承受来自水平或是 垂直方向的负荷
铰接处加有防尘圈，可 以减少维护保养工作
车架上下铰点拉开距离， 降低铰点上的载荷
有效的保护传动轴
41
工作装置
• 利用连杆机构的原理来实现特定的功能 正转8连杆机构
装载机的入门图解
1
装载机主要组成
驾驶室 动力系统
车架
液压系统
发动机罩
工作装置
电器系统 空调系统 传动系统
2
装载机基本结构
3
4
5
装载机专业术语
✓ 额定功率
✓ 额定斗容 capability
✓ 额定载荷
✓ 工作质量 weight
✓ 最大掘起力 bபைடு நூலகம்eakout force
✓ 最大牵引力 traction force
Rated power Bucket rated
Rated load Operating
Maximum
Maximum
装载机入门图解PPT课件
水温高
气缸盖水腔 机体水腔
水温低
机油冷却器
水泵
-
水 散 热 器
10
动力系统原理
膨胀式水箱的原理
-
11
传动系统原理
• 传动系统的组成 ✓ 变矩器变速箱 ✓ 传动轴 ✓ 驱动桥及轮胎
-
12
传动系统原理
-
13
-
14
传动系统
-
15
传动系统原理
变速箱 齿轮泵
变矩器 发动机
传动轴
前驱动桥
-
后驱动桥
16
-
28
液压系统原理
先导工作液压系统
-
软轴操纵工作 液压系统
29
转向液压系统原理
-
30
转向液压系统原理
•
流 量 放 大 转 向 液 压 系 统
1.转向泵
2.减压阀
4.转向器
5.流量放大阀
6.右转向缸
7.左转向缸
8.液压油散热器 9.液压油箱
Hale Waihona Puke -31制动系统原理-气顶油制动
-
32
制动系统-全液压制动
• 桥的主要结构
桥壳
轮边传动
湿式制动器
主传动
-
23
传动系统驱动桥
-
24
传动系统原理
•限滑差速器原理
(TL -TR)/(TL+ TR)100%=45% TL /TR=2.75
-
25
变速箱换档控制原理
•变速箱电控系统的基本组成
保
EST-17T
险
电控单元
DC24V 电源
/ 8A
DW-2 换档手柄
紧空
ZL40装载机反转连杆机构工作装置的设计(全套图纸)
设计题目：ZL40装载机反转连杆机构工作装置的设计设计者：学校名称：班级：指导老师：目录一、课程设计题目------------------------------------------------1二、铲斗设计------------------------------------------------------21、铲斗的构造-----------------------------------------------32、铲斗的断面形状和基本参数--------------------------43、斗容计算--------------------------------------------------7三、动臂设计------------------------------------------------------81、动臂长度-----------------------------------------------------82、动臂铰点的确定--------------------------------------------9四、反转斗四连杆机构设计---------------------------------------101、斗四连杆设计---------------------------------------------112、运动学和动力学分析------------------------------------122、程序代码---------------------------------------------------163、程序运行结果---------------------------------------------175、ZL40装载机参数-----------------------------------------206、转斗缸四连杆设计---------------------------------20五、心得体会-------------------------------------------------21六、参考文献-------------------------------------------------21ZL40装载机反转连杆机构工作装置的设计1 装载机工作装置介绍装载机的工作装置是由铲斗、升降动臂的液压缸、连杆机构组成，用以完成铲掘、装载作业。

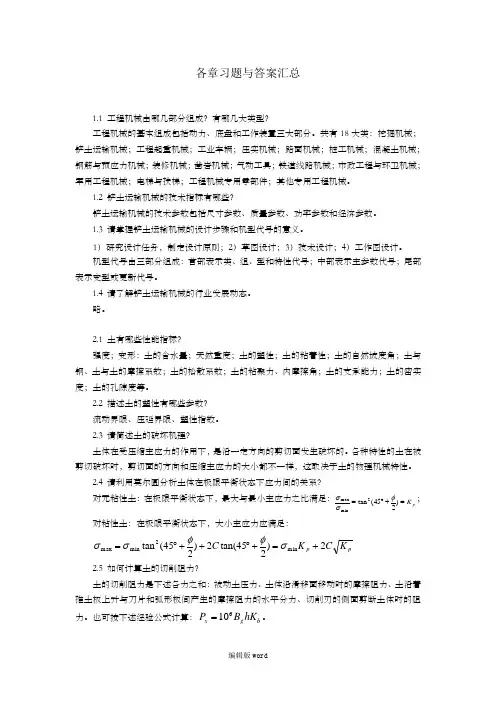

铲土运输机械设计教学习题与答案
各章习题与答案汇总1.1 工程机械由哪几部分组成？有哪几大类型？工程机械的基本组成包括动力、底盘和工作装置三大部分。
共有18大类：挖掘机械；铲土运输机械；工程起重机械；工业车辆；压实机械；路面机械；桩工机械；混凝土机械；钢筋与预应力机械；装修机械；凿岩机械；气动工具；铁道线路机械；市政工程与环卫机械；军用工程机械；电梯与扶梯；工程机械专用零部件；其他专用工程机械。
1.2 铲土运输机械的技术指标有哪些？铲土运输机械的技术参数包括尺寸参数、质量参数、功率参数和经济参数。
1.3 请掌握铲土运输机械的设计步骤和机型代号的意义。
1）研究设计任务，制定设计原则；2）草图设计；3）技术设计；4）工作图设计。
机型代号由三部分组成：首部表示类、组、型和特性代号；中部表示主参数代号；尾部表示变型或更新代号。
1.4 请了解铲土运输机械的行业发展动态。
略。
2.1 土有哪些性能指标？强度；变形：土的含水量；天然重度；土的塑性；土的粘着性；土的自然坡度角；土与钢、土与土的摩擦系数；土的松散系数；土的粘聚力、内摩擦角；土的支承能力；土的密实度；土的孔隙度等。
2.2 描述土的塑性有哪些参数？流动界限、压延界限、塑性指数。
2.3 请简述土的破坏机理？土体在受压缩主应力的作用下，是沿一定方向的剪切面发生破坏的。
各种特性的土在被剪切破坏时，剪切面的方向和压缩主应力的大小都不一样，这取决于土的物理机械特性。
2.4 请利用莫尔圆分析土体在极限平衡状态下应力间的关系？对无粘性土：在极限平衡状态下，最大与最小主应力之比满足：p K =+︒=)245(tan 2min max φσσ； 对粘性土：在极限平衡状态下，大小主应力应满足：p p K C K C 2)245tan(2)245(tan min 2min max +=+︒++︒=σφφσσ 2.5 如何计算土的切削阻力？土的切削阻力是下述各力之和：被动土压力、土体沿滑移面移动时的摩擦阻力、土沿着推土板上升与刀片和弧形板间产生的摩擦阻力的水平分力、切削刃的侧面剪断土体时的阻力。
机械原理-连杆机构设计图解法_一_
连杆机构设计(图解法)
按给定连杆位置设计四杆机构 按给定两连架杆对应的角位移设计四杆机构
按给定的急回要求设计四杆机构
按给定连杆位置设计四杆机构
按给定连杆位置设计四杆机构
给定连杆三个位置，设计四杆机构
B1
A1
E1
A
2
E2
A3
B2
A0
B0
E3
B3
A0 A1 B1 B0就是所求机构的第一个位置。
m12
N1 M2
n12
M1 M0
动平面上任选两个参考点 M、N——动铰链
N2
12 12
P12
N0
m12上任选M0—定铰链
n12上任选N0—定铰链
引导平面由E1到E2的位置的 四杆机构有无数
两连架杆上动铰链和定铰链与极连线的夹角 相等∠M1 P12 M0= ∠N1 P12 N0= θ 12/2
方法：半角转动法
方法：半角转动法
原理
N1 M1 M2 E1 E2 N2
动平面由E1到E2的位置过程中，动 平面上任意一点都可以视为绕某点 P12转θ 12
P12——转动极（极）
θ 12——有向转动角
E1、E2两个位置一经确定，P12、 θ 12就确定与选择的参考点无关
12
P12
转动极P12 的求法
m12
N1 M2
n12
M1
连接P12M1和P12M2，所夹 的角即为转动角θ 12
N2
12 12
P12
连接P12 N1和P12 N2 ，所 夹的角也为转动角θ 12 ∠M1 P12 M2= ∠N1 P12 N2= θ 12
动平面由E1到E2的位置可由四杆机构实现
ZL50装载机反转六连杆工作装置设计
太原科技大学毕业设计说明书ZL50装载机反转单连杆工作装置设计学生姓名学号院系机械电子工程学院专业工程机械指导教师日期太原科技大学毕业设计(论文)任务书学院(直属系): 机电工程学院时间:2010年3月29日目录中文摘要┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1 英文摘要┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2 目录┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3 前言┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈5 1. 装载机工作装置设计概述┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈61.1装载机工作装置设计概述┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈61.2结构型式选择┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈62.铲斗的设计┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈82.1铲斗设计要求┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈82.2铲斗斗型的结构分析┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈92.2.1切削刃的形状┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈92.2.2铲斗的斗齿┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈92.2.3铲斗的侧刃┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈102.2.4斗体形状┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈102.3铲斗基本参数的确定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈102.4斗容的计量┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈122.4.1几何斗容(平装斗容) ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈122.4.2额定斗容(堆装斗容) ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈133. 工作装置的结构设计┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈143.1工作机构连杆系统的尺寸参数设计┈┈┈┈┈┈┈┈┈┈┈┈┈┈153.2机构分析┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈153.3设计方法┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈153.4尺寸参数设计的图解法┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈163.4.1 动臂与铲斗、摇臂、机架的三个铰接点G、B、A的确定┈┈┈163.4.2机构中C、D、F点的确的┈┈┈┈┈┈┈┈┈┈┈183.4.4举升油缸与动臂和机架的铰接点H及M点的确定┈┈┈┈┈┈223.5确定动臂油缸的铰接位置及动臂油缸的行程┈┈┈┈┈┈┈┈┈┈┈233.5.1动臂油缸的铰接位置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈233.5.2动臂油缸行程l 的确定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈24H3.6工作装置连杆系统运动分析┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈253.6.1铲斗对地位置角┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈253.6.2最大卸载高度和最小卸载距离┈┈┈┈┈┈┈┈┈┈┈┈┈┈283.6.3铲斗卸载角┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈294. 工作装置的强度计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈294.1计算位置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈294.2外载荷的确定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈304.3工作装置的受力分析┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈314.4工作装置的强度校核┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈354.4.1动臂┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈354.4.2铰销┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈364.4.3连杆┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈375. 装载机工作装置中油缸作用力的确定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈385.1铲起力的确定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈395.2转斗油缸作用力的确定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈405.3动臂油缸作用力的确定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈415.4转斗油缸与动臂油缸被动作用力的确定┈┈┈┈┈┈┈┈┈┈┈┈426. 工作装置的限位机构┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈426.1铲斗转角限位装置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈426.2动臂升降的自动限位机构┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈43 参考文献┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈45 致谢┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈46ZL50装载机反转六连杆工作装置设计摘要装载机是工程机械的主要机种之一，广泛用于建筑、矿山、水电、桥梁、铁路、公路、港口、码头等国民经济各部门。
(完整版)图解法设计平面四杆机构
3.4 图解法设计平面四杆机构3.4.1按连杆位置设计四杆机构1.给定连杆的三个位置给定连杆的三个位置设计四杆机构时，往往是已知连杆B C的长度L B C和连杆的三个位置B1C1和B2C2和B3C3时，怎样设计四杆机构呐？图解过程。
：：1：：：：2：：2.给定连杆的两个位置给定连杆的两个位置B1C1和B2C2时与给定连杆的三个位置相似，设计四杆机构图解过程如下。
①选定长度比例尺绘出连杆的两个位置B1C1、B2C2。
②连接B1B2、C1C2，分别作线段B1B2和C1C2的垂直平分线B12和C12，分别在B12和C12上任意取A，D两点，A，D两点即是两个连架杆的固定铰链中心。
连接A B1、C1D、B1C1、A D，A B1C1D即为所求的四杆机构。
③测量A B1、C1D、A D计算l A B、L C D L A D的长度,由于A点可任意选取，所以有无穷解。
在实际设计中可根据其他辅助条件，例如限制最小传动角或者A、D的安装位置来确定铰链A、D的安装位置。
例设计一振实造型机的反转机构，要求反转台8位于位置Ⅰ（实线位置）时，在砂箱7内填砂造型振实，反转台8反转至位置Ⅱ（虚线线位置）时起模，已知连杆B C长0.5m和两个位置B1C1、B2C2.。
要求固定铰链中心A、D在同一水平线上并且A D=B C。
自己可以试着在纸上按比例作出图形，再求出各杆长度。
若想对答案请点击例题祥解3.4.2 按行程速度变化系数设计四杆机构1.设计曲柄摇杆机构按行程速度变化系数K设计曲柄摇杆机构往往是已知曲柄机构摇杆L3的长度及摇杆摆角ψ和速度变化系数K。
怎样用作图法设计曲柄摇杆机构？2.设计曲柄摆动导杆机构已知机架长度l4和速度变化系数K，设计曲柄导杆机构。
①求出极位夹角②根据导杆摆角ψ等于曲柄极位夹角θ，任选一点C后可找出导杆两极限C m、C n。
③作∠M C N的角评分线，取C A＝，得到A点，过A点作C m和C n的垂线B1和B2两点，A B1（或A B2）即为曲柄。
机械毕业设计336ZL50装载机总体及工作装置设计(铲斗)
6.5验算轮胎载荷
第7章 毕业设计小结
第1章前言
ZL50轮式装载机现在在大型工程施工时候成为不可缺少的帮手。它作业迅速，功率高，被广泛运用在工地，厂房等各种大型场地。它加快了祖国建设的步伐，促进了生产力发展。
ZL50装载机普通采用的设计是分动装置、变矩器和变速箱“三合一”布置，变速箱采用定轴式动力换档变速箱，动力装置采用高速柴油机，驱动桥为一级减速主传动，轮边行星减速，且采用双桥驱动，采用钳盘式制动器；工作装置采用反转连杆机构；为了适应工作要求，适应生产需要，并尽量向ZL标准系列靠拢，在设计中将采用最先进的型式和技术。
综上所述，参考福建省晋江工程机械厂同类机型初选：
轴距2760mm
轮距2250mm
2.2.2初选轮胎:
正确的选择轮胎，延长轮胎的使用寿命，对降低生产成本，具有重要的意义。原因是轮式装载机的轮胎费用占整机费的10%—15%，占装载机使用费用的25%—50%。
装载机多在松软、潮湿或干硬不平的地面上工作，为了降低接地比压，增加轮胎支承面积，改善附着性能和缓冲性能，多采用低压宽基轮胎。在国外，宽基
2.2.4.计算阻力
装载机在进行挖掘作业时的工作阻力主要有：铲斗插入料堆的插入阻力、提升动臂时的掘起阻力、翻起转斗时的转斗阻力矩。
（1）插入阻力
插入阻力是装载机铲斗插入料堆时，料堆对铲斗的水平反作用力。它是由下列各项阻力组成，铲斗前端的水平切削刃和两侧壁切削刃上的阻力；铲斗底侧壁内表面与物料的摩擦阻力；铲斗底外表与料堆之间的摩擦阻力；这些阻力与物料性质、料堆高度、铲斗插入料堆深度和铲斗结构等因素有关，经实验研究得到的下列公式，可用来计算确定总的特殊轮胎——链板式轮胎两种方式：
1 .轮胎上家装保护链环保护轮胎，可延长使用寿命2—4倍，用它可节约轮胎费用70%—85%。还能提高附着性能，降低整机的重心。
装载机入门图解(课堂PPT)
35
制动系统-脚制动
36
制动系统-手动气动钳盘式
37
制动系统-手刹
38
制动系统原理
④
⑤
①
②
③
囊式蓄能器 1. 蓄能器Ⅰ 2. 蓄能器Ⅱ 3. 蓄能器 Ⅲ 4. 充气阀 5.排气堵头
④ ③ ② ①
蓄能器充气工具 CQJ-25 1. 接蓄能器充气阀 2. 放气堵头 3. 开关 4. 接氮气钢瓶
39
液压系统原理
空气呼吸器
回油滤油器
•液压油箱的结构
吸油滤油器
40
铰接车架结构
圆锥滚子轴承可以最有 效地承受来自水平或是 垂直方向的负荷
铰接处加有防尘圈，可 以减少维护保养工作
车架上下铰点拉开距离， 降低铰点上的载荷
有效的保护传动轴
41
工作装置
• 利用连杆机构的原理来实现特定的功能 正转8连杆机构
主传动
23
传动系统驱动桥
24
传动系统原理
•限滑差速器原理
(TL -TR)/(TL+ TR)100%=45% TL /TR=2.75
25
变速箱换档控制原理
•变速箱电控系统的基本组成
保
EST-17T
险
电控单元
DC24V 电源
/ 8A
DW-2 换档手柄
紧空
速 度 传 感 器
脚 制 动 压 力 开 关
17
变矩器
18
变矩器
变速箱
变矩器
变矩器
19
•
变速箱
变 速 箱 传 动 示 意 简 图
20
传动系统变速箱简图
•行 星 式 变 速 箱 传 动 示 意 简 图
轮式装载机工作装置设计
轮式装载机⼯作装置设计轮式装载机⼯作装置设计学⽣：指导⽼师：(中国矿业⼤学成⼈教育学院，徐州 221000)摘要：装载机属于铲⼟运输机械类，是⼀种通过安装在前端⼀个完整的铲⽃⽀撑结构和连杆，随机器向前运动进⾏装载或挖掘，以及提升、运输和卸载的⾃⾏式机械。
它⼴泛⽤于公路、铁路、建筑、⽔电、港⼝和矿⼭等⼯程建设。
装载机具有作业速度快、效率⾼、机动性好、操作轻便等优点，因此成为⼯程建设中⼟⽯⽅施⼯的主要机种之⼀，对于加快⼯程建设速度，减轻劳动强度，提⾼⼯程质量，降低⼯程成本都发挥着重要的作⽤，是现代机械化施⼯中不可缺少的装备之⼀。
关键词：装载机；机械化；⼯作装置The Design of the Wheel Loader Working DeviceStudent:Tutor：Han(Adult Education college of CUMT ,XuZhou 221000)Abstract：Loader of soil belonging to the transport machinery，Through the installation of a front-end in a bucket full support structure and linkage, Random forward movement for loading or excavation, And the upgrading, transportation and unloading of self-propelled machinery. It widely used in highway, railway, construction, utilities, ports and mines, and other construction projects. Loader is operating speed, high efficiency, good mobility, the advantages of operating the Light, So as the construction of earth and stone in the construction of one of the main machine, speed up the construction speed and reduce labor intensity and improve quality, lower costs of the project has played an important role in the construction of a modern mechanized equipment indispensable one.Keywords：Loader；Mechanization；Work-Equipment1 绪论1.1 轮式装载机概述1.1.1 装载机简介装载机属于铲⼟运输机械类，是⼀种通过安装在前端⼀个完整的铲⽃⽀撑结构和连杆，随机器向前运动进⾏装载或挖掘，以及提升、运输和卸载的⾃⾏式履带或轮胎机械。
装载机工作装置液压系统设计及其故障分析排除
目录1.装载机简介 (2)2.工作装置的组成及功用 (4)3.工作装置液压系统的组成及原理分析 (5)4.工作装置液压系统的调整和保养 (7)5.装载机工作装置液压系统故障的排除 (8)6.装载机工作装置设计 (11)7.工作装置液压系统原理图 (27)摘要在现代化建设工程中，日新月异的发展之下，在工程机械这个范畴中，装载机对于土方工程来说可谓必不可少，其重要性无法比拟的，也是其他工程机械所无法代替的，它在工程领域发挥着举足轻重的作用，针对于装载机，本文首先对装载机做了一个整体的简介，然后对其工作装置的液压系统作了详细的介绍，然后对其构成工作装置的各个部分元件及其功能也作了简要的介绍，由于本文重点是介绍装载机工作装置的液压系统，所以对液压模块重点介绍，而构成模块只是简要的介绍，不仅如此，本文也介绍了装载机工作装置液压系统的常见故障，且对这些常见故障所会发生的现象作了详细的解释，并给出了解决的措施及其方案，不仅如此，了解了液压的常见故障只是属于维修的范畴，而本文也给出了装载机工作装置液压系统的如何调整和保养以更好的保护装载机，延长其使用的年限。
关键字：工作装置，工作装置液压系统，液压系统常见故障，液压系统调整与保养1.装载机简介装载机基础知识介绍：一、用途装载机又叫铲车，是一种广泛用于公路、铁路、建筑、水电、港口、矿山等建设工程的土石方施式机械，它主要用于铲装土壤、砂石、石灰、煤炭等散状物料，也可对矿石、硬土等作轻度铲挖作业。
如果换不同的工作装置，还可以完成推土、起重、装卸其他物料的工作。
在公路施工中主要用于路基工程的填挖，沥青和水泥混凝土料场的集料、装料等作业。
由于它具有作业速度快，机动性好，操作轻便等优点，因而发展很快，成为土石方施工中的主要机械。
二、分类常用的单斗装载机，按发动机功率，传动形式，行走系结构，装载方式的不同进行分类。
1、发动机功率：(1)功率小于74kw为小型装载机；(2)功率在74～147kw为中型装载机；(3)功率在147～515kw为大型装载机；(4)功率大于515kw为特大型装载机。
连杆机构演示PPT优秀课件
分目录 上一张 下一张 退 出
四杆机构从动件空回行程平均速度与工作行程平均速度
的比值称为行程速比系数，用 K 表示：
Kv v1 2c c1 1c c2 2tt1 2tt1 21 21 18 8 0 0 （2—1）
180 K1
为保证机构传动性能良好，
设计时通常应使：
min 40°大功率机械： min 50°
min 的位置如图 2 - 7：
曲柄与机架共线的位置之一。
分目录 上一张 下一张 退 出
死点位置
死点位置：从动件的传动角 等 于零时机构所处的位置。
在左图中，当主动件摇杆CD
位于两个极限位置时，从动件曲
柄AB的传动角为零，机构此时处
有效分力 有害分力
压力角α越小，推动机械运动的 有效分力越大，所以压力角越小越好。
传动角γ ：压力角的余角。
分目录 上一张 下一张 退 出
传动角 越大，推动机械运动的有效分力越大，所以 传动角越大越好。
当连杆BC与摇杆CD的夹角 < 90 时： ；
当连杆BC与摇杆CD的夹角 > 90 时： 180 °- 。
单击……
曲柄：与机架相联并且作整周转动的构件； 连杆：不与机架相联作平面运动的构件； 摇杆：与机架相联并且作往复摆动的构件； 机架：支承传动零件 曲柄、摇杆—连架杆。
分目录 上一张 下一张 退 出
曲 柄 摇 杆 机 构
分目录 上一张 下一张 退 出
曲柄摇杆机构的类型及应用
单击……
颚式破碎机构
分目录 上一张 下一张 退 出
总目录 下一张 退 出
平面连杆机构
将若干个构件用低副联 结起来并作平面运动的机构， 也称低副机构。
装载机曲柄连杆机构学习资料.docx
装载机曲柄连杆机构曲柄连杆机构是将燃烧室中的工作混合气燃烧时放出的热能转化为机械能的重要机构。
它主要包括曲轴飞轮组和活塞连杆组。
一、曲轴飞轮组（如下图）曲轴飞轮组主要由曲轴、飞轮和扭转减振器等零件组成。
曲轴飞轮组1.曲轴曲轴的功用是承受、传递连杆传来的力，并驱动其它机构或装置工作。
它通常由曲轴前端、主轴颈、连杆轴颈、曲柄臂、曲轴后端等部分组成。
曲轴可分为整体式和组合式两种。
整体式曲轴的强度和刚度好，结构紧凑，重量轻，工作可靠，使用广泛。
组合式曲轴采用单个曲拐单独制造，然后用螺栓装配成完整曲轴的方法制造，这种曲轴系列产品制造简单，使用中若某段损坏时可单独更换，不致将整根曲轴报废，但结构复杂，加工精度要求高。
主轴颈是曲轴在缸体上的支承部分，根据支承情况，曲轴可分为全支承和非全支承两种。
全支承曲轴是在每个相临的两个气缸间（即每道连杆轴颈两端）都设有支承点。
否则为非全支承曲轴。
柴油机由于爆发压力高，一般采用全支承曲轴。
整体式曲轴的主轴颈支承一般采用滑动轴承，称为主轴瓦（俗称大瓦）。
主轴瓦的结构、材料与连杆轴瓦相似。
组合式曲轴一般采用滚动轴承支承，滚动轴承的内圈与轴颈紧配合，轴承的外圈与缸体上的轴承座孔过渡配合，两侧用锁簧限制其轴向移动。
连杆轴颈是连杆大头的连接部分，为了减小旋转惯性力，高速柴油机的连杆轴颈一般制成中空的。
中空的连杆轴颈一般用螺塞封堵成封闭的空腔作为离心式机油沉淀室。
采用组合式曲轴型柴油机，曲轴旋转轴线上有贯通的油道，机油经曲轴前端的径向小孔引入，再经各道连杆轴颈的沉淀室后进入轴颈表面润滑；支承主轴颈的滚动轴承靠飞溅方式润滑。
如果可能，在维修保养柴油机时应视需要清理曲轴沉淀室内的油泥。
曲轴前端用来安装曲轴齿轮、甩油盘、皮带盘、扭转减振器和起动爪零件等。
曲轴的后端则用来安装飞轮。
在曲轴的前后端一般都安装了曲轴油封（现多为骨架油封），装配时应注意保持油封不变形，并使骨架油封的唇口朝向气缸体。
为了保证曲柄连杆机构正常工作，必须限制曲轴的轴向窜动，但又要考虑曲轴受热膨胀时能自由伸长，因此必须设置一处轴向定位装置，通常采用止推片或止推环，轴向间隙一般在0.1 ~0.3mm。
