厦门大学工程制图复习题答案概述
工程制图复习题及答案
工程制图复习题及答案1. 简述工程制图的基本原则。
2. 解释什么是第一角投影法和第三角投影法，并说明它们的区别。
3. 描述尺寸标注的基本规则。
4. 简述剖面图和断面图的区别及应用场景。
5. 解释什么是公差和配合，并举例说明其在工程制图中的重要性。
6. 列举常见的工程材料，并说明它们在制图中的表示方法。
7. 描述如何使用AutoCAD软件绘制简单的平面图形。
8. 解释什么是焊接符号，并举例说明其在工程图纸中的应用。
9. 简述装配图的作用及其在工程制图中的重要性。
10. 给出一个工程制图的实例，说明其设计意图和制图步骤。
答案1. 工程制图的基本原则包括：清晰性、准确性、简洁性和标准化。
这些原则确保图纸能够被准确无误地理解和执行。
2. 第一角投影法和第三角投影法的区别：第一角投影法中，物体的视图是从物体的正面、侧面和顶面进行投影，而第三角投影法则是从物体的背面、侧面和顶面进行投影。
这两种方法在不同国家和地区有不同的使用习惯。
3. 尺寸标注的基本规则：尺寸线应平行于被标注的边缘，尺寸数字应清晰可读，尺寸应包括长度、宽度和高度等。
4. 剖面图和断面图的区别：剖面图是将物体沿某一平面切开后，显示其内部结构的图形；断面图则是显示物体在某一特定截面上的图形。
5. 公差和配合的重要性：公差是指允许的尺寸变化范围，配合则是指两个或多个部件之间的尺寸关系。
它们确保了部件的互换性和装配的可行性。
6. 常见的工程材料包括：钢材、铝材、塑料、木材等。
在制图中，材料通常通过特定的符号或文字说明来表示。
7. 使用AutoCAD绘制平面图形的步骤：首先打开AutoCAD软件，然后选择绘图工具，如直线、圆形等，按照设计意图绘制图形，最后进行尺寸标注和细节处理。
8. 焊接符号的应用：焊接符号用于指示焊接的类型、位置和尺寸，确保焊接工作的准确性和一致性。
9. 装配图的作用：装配图展示了多个部件如何组合成一个完整的设备或结构，它对于生产、装配和维修都至关重要。
工程制图复习题及答案
工程制图复习题参考答案一、填空题：1.根据投射线的类型，投影法可分为中心投影法和平行投影法。
2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。
3．多面正投影图是工程中应用最广泛的一种图示方法。
4..点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。
②点的正面投影与点的侧面投影的连线垂直于OZ轴。
③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。
5. .在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。
6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。
7. 空间两直线互相平行，则它们的同面投影也一定平行。
8. 空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两直线空间交点的同面投影。
9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角。
10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。
11.在平面内取点和取线的关系是：欲在平面内取点，须先在平面内取线，而欲在平面内取线，又须先在平面内取点。
12.直线与平面的相对位置有_平行__、相交_和_垂直___。
13.直线与平面相交求交点的方法有积聚性法和辅助线法。
14.平面与平面的相对位置有_平行__、相交_和_垂直。
15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。
16在换面法中，新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。
②__新的投影面必须垂直于原有的一个投影面__ 。
17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_ 变换为投影面垂直线。
18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_投影面垂直面__，再将投影面垂直面变换为投影面平行面。
工程制图复习题(附答案)
工程制图复习题(附答案)一、简答题1．简述平面体截交线的特点及基本作图方法。
2．结构施工图主要包括哪些内容？3．试说明剖面图标注的包括哪些内容？如何标注？4．简述在建筑平面图中如何标注门窗？5．简述平面体与平面体相贯线的特点及基本作图方法。
6．简要说明下列图样中编号为①②③钢筋的直径、数量及作用。
7.简述绘制工程图样时如何选择和标注比例。
8.简述在工程图样中粗实线的用途。
9.简述投影面平行线的投影特性。
10.何谓轴测投影图？简述轴测投影图的投影特点及在工程图样中的用途。
11.简述组合体尺寸标注的方法。
二、绘图题：1．已知三棱柱的两个投影和棱面上折线ABC的水平投影，试作棱柱的侧面投影和折线ABC的其余两个投影。
1/ 172．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。
3．试在指定位置完成组合体的1-1半剖图和2-2全剖面图。
2/ 174．如图所示，已知五边形ABCDE的部分水平投影及部分正面投影, 试完成该五边形的水平和正面投影。
5．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，底板倒角半径为R5。
按比例1：1绘制。
3/ 176．读懂下列投影图，试将正面投影图绘制为全剖视图。
4/ 177．如图所示，已知四边形ABCD的水平投影及AB、BC两边的正面投影, 试完成该四边形的正面投影。
8.已知正五棱柱被截切后的正面投影和部分侧面投影，试完成其水平投影，并补全侧面投影。
9.根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。
注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。
5/ 1710.试绘制1—1断面图和2—2剖面图。
11.作钢筋混凝土梁的1—1、2—2断面图（比列1︰10）。
12.画出1—1、2—2、3—3断面图（比例尺1：1，材料为混凝土）6/ 1713. 试求平面与平面的交线，并判断可见性。
工程制图习题答案(大学期末复习资料).docx
习题:一. 填空题1.绘制技术图样时应优先采用基本幅面。
必要时，必要时也允许加长幅面，但必须按整数倍加长。
2.图纸可横放（X型）或竖放（Y型），其格式分为和两种，但应注意，同一产品的图样只能采用一种格式。
3.一个完整的尺寸应由尺寸界线、尺寸线、含尺寸线的终端和等组成。
4.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为2:1,粗线宽度优先米用。
5.平面图形的尺寸按其作用不同，分为和两类。
二. 选择题1.下面哪个比例是原值比例？A 1:1B 2:1C 1:22.下面哪个比例是放大比例？A 1:1B 2:1C 1:23.下面哪个比例是缩小比例？A 1:1B 2:1C 1:24.我国的国家标准简称“国标”，其代号为GB或GB/ToA GB表示强制性国家标准，GB/T表示推荐性国家标准。
B GB/T表示强制性国家标准C GB表示推荐性国家标准。
5.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为A 2:1B 1:2C 3:1三. 简答题1.图纸的基本幅面有哪几种？各种幅面大小之间有何规律？2.说明比例1： 2和比例2： 1的意义。
3.字体的号数表示什么？写出国标中规定的字号系列。
4.图样中书写的文字必须做到哪些要求？5.分别说明粗实线、细虚线、细点画线、波浪线、细双点画线、细实线的主要用途。
6.写出国家标准中规定的图线宽度系列。
机械图样中的图线宽度分哪几种？7.完整的尺寸由哪几部分组成？它们各有哪些规定？各类尺寸标注的基本规则是什么？8.圆的直径、圆弧的半径以及角度的注法分别有什么特点？9.书写不同方向的尺寸数值时有什么规则？10.圆的直径、圆弧的半径、角度的标注分别有什么特点？11.什么是斜度？什么是锥度？分别说明Zl:5表示什么？1:5表示什么？12.徒手草图应达到哪些基本要求？如何徒手绘制各种直线和圆？13.试述绘制平面图形的方法和步骤。
bl四. 几何作图：在图纸上按1:1比例画出吊钩的平面图形。

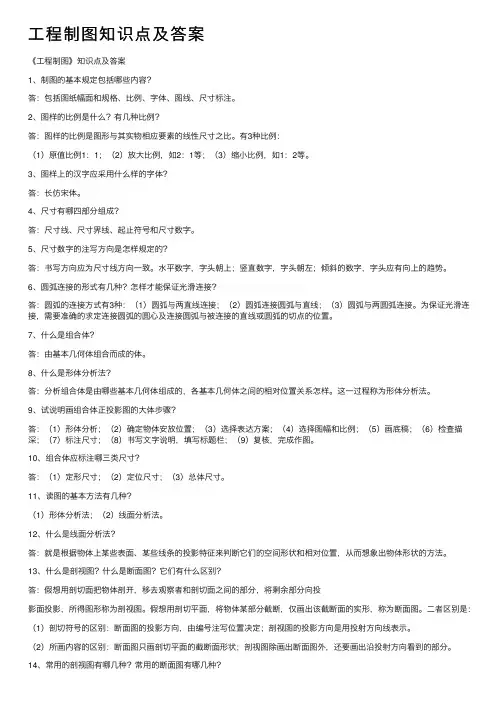

工程制图知识点及答案
⼯程制图知识点及答案《⼯程制图》知识点及答案1、制图的基本规定包括哪些内容？答：包括图纸幅⾯和规格、⽐例、字体、图线、尺⼨标注。
2、图样的⽐例是什么？有⼏种⽐例？答：图样的⽐例是图形与其实物相应要素的线性尺⼨之⽐。
有3种⽐例：（1）原值⽐例1：1；（2）放⼤⽐例，如2：1等；（3）缩⼩⽐例，如1：2等。
3、图样上的汉字应采⽤什么样的字体？答：长仿宋体。
4、尺⼨有哪四部分组成？答：尺⼨线、尺⼨界线、起⽌符号和尺⼨数字。
5、尺⼨数字的注写⽅向是怎样规定的？答：书写⽅向应为尺⼨线⽅向⼀致。
⽔平数字，字头朝上；竖直数字，字头朝左；倾斜的数字，字头应有向上的趋势。
6、圆弧连接的形式有⼏种？怎样才能保证光滑连接？答：圆弧的连接⽅式有3种：（1）圆弧与两直线连接；（2）圆弧连接圆弧与直线；（3）圆弧与两圆弧连接。
为保证光滑连接，需要准确的求定连接圆弧的圆⼼及连接圆弧与被连接的直线或圆弧的切点的位置。
7、什么是组合体？答：由基本⼏何体组合⽽成的体。
8、什么是形体分析法？答：分析组合体是由哪些基本⼏何体组成的，各基本⼏何体之间的相对位置关系怎样。
这⼀过程称为形体分析法。
9、试说明画组合体正投影图的⼤体步骤？答：（1）形体分析；（2）确定物体安放位置；（3）选择表达⽅案；（4）选择图幅和⽐例；（5）画底稿；（6）检查描深；（7）标注尺⼨；（8）书写⽂字说明，填写标题栏；（9）复核，完成作图。
10、组合体应标注哪三类尺⼨？答：（1）定形尺⼨；（2）定位尺⼨；（3）总体尺⼨。
11、读图的基本⽅法有⼏种？（1）形体分析法；（2）线⾯分析法。
12、什么是线⾯分析法？答：就是根据物体上某些表⾯、某些线条的投影特征来判断它们的空间形状和相对位置，从⽽想象出物体形状的⽅法。
13、什么是剖视图？什么是断⾯图？它们有什么区别？答：假想⽤剖切⾯把物体剖开，移去观察者和剖切⾯之间的部分，将剩余部分向投影⾯投影，所得图形称为剖视图。
假想⽤剖切平⾯，将物体某部分截断，仅画出该截断⾯的实形，称为断⾯图。
厦门大学工程制图复习题答案讲述
厦门大学网络教育2012－2013学年第二学期《工程制图》课程复习题一、填空题1．在三面投影体系中作图最基本的原则是长对正、高平齐、宽相等。
2．一般位置平面上对水平面的最大倾斜线垂直于该平面上的投影面平行线和迹线。
3．求一般位置直线与一般位置平面的交点时用的方法是加设辅助平面的方法，同时判断可见性的方法是利用重影点。
4．圆锥的截交线有5种情况，分别为截平面与圆锥轴线垂直、截平面与所有素线相交、截平面平行于一条素线、截平面与圆锥轴线平行、截平面过锥顶。
5．形成投影的三个要素是投影中心、投射线、投影面。
6、尺寸组成的四大要素是尺寸线、尺寸界线、尺寸起止符号和尺寸数字。
7、建筑总平面图中标注的尺寸是以米为单位，一般标注到小数点后 2 位；其它建筑图样（平、立、剖面）中所标注的尺寸则以毫米为单位；标高都以米为单位。
8、建筑立面图的命名方法有三种。
其中，反映主要出入口或比较显著地反映出房屋外貌特征的那一面的立面图，称为正立面图，其余的立面图相应地称为背立面图和侧立面图；还可以按房屋的朝向来命名，如东立面图、南立面图、北立面图和西立面图等；也可以按照观察者面向建筑物从左到右的轴线顺序来命名。
9、详图的位置和编号，应以详图符号（详图标志）表示。
详图符号以细实线绘制，直径为 10mm 。
详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图编号，下方分母表示详图所在图纸的编号。
10、写出下列常用结构构件的代号名称： YKB 预制预应力空心板、GL 过梁。
11、建筑平面图中，横向定位轴线的编号用阿拉伯数字从左至右依次编写；竖向定位轴线的编号用大写拉丁字母从下至上顺序编写。
12、建筑物按其使用功能通常可分为民用建筑、工业建筑、农业建筑及军用建筑。
13、建筑施工图包括施工总说明、总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图。
14、立面图中用特粗实线表示地坪线，用粗实线表示房屋轮廓线。
工程制图复习题及答案
工程制图复习题参考答案一、填空题：1. 根据投射线的类型，投影法可分为2. 根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。
34.. 点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX 轴。
②点的正面投影与点的侧面投影的连线垂直于OZ 轴。
③点的水平投影到OX 轴的距离等于点的侧面投影到OZ 轴的距离。
5. .在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。
6空间两直线的相对位置可分为、四种。
7. 空间两直线互相平行，则它们的8. 空间两直线相交，则它们的，而且各同面投影的交点就是两直线空间交点的同面投影。
9. 。
10. 在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。
11. 在平面内取点和取线的关系是：欲在平面内，须先在平面内，而欲在平面内取线，又须先在平面内取点。
12. 直线与平面的相对位置有____和____。
13. 直线与平面相交求交点的方法有和14. 平面与平面的相对位置有____和_15. 平面与平面相交求交线的方法有。
16在换面法中，新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。
②__新的投影面必须垂直于原有的一个投影面 __ 。
17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_ 变换为投影面垂直线。
18. 将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_投影面垂直面__，再将投影面垂直面变换为投影面平行面。
19. 在一般情况下，平面体的相贯线是封闭的空间折线。
20. 相贯线可见性判定原则是：_当两立体的相交表面都可见时，交线才可见____。
21. 在一般情况下，两曲面体的相贯线是封闭的空间曲线。
22. 求两曲面体表面相贯线的一般方法是辅助平面法_，选用辅助面的原则是使辅助截交线的投影为直线_ 和 __圆_。
工程制图期末试题及答案下册
工程制图期末试题及答案下册（以下是完全根据指定题目所描述的内容来编写的文章。
）工程制图期末试题及答案下册题目一：1. 工程制图中，什么是主视图？主视图有哪些作用？主视图是工程制图中最主要的视图之一，用于展示物体的外部形状、尺寸和细节。
它通常是根据正投影法在水平面和垂直面上绘制而成的。
主视图的作用包括：- 显示物体的真实形状和大小，为制造、加工提供准确的参考。
- 提供物体的外部特征和表面轮廓，便于观察和分析。
- 作为其他视图的基础，用于绘制剖视图、局部视图等。
2. 请解释一下剖视图和断面视图的区别和作用。
剖视图是工程制图中用于展示物体内部结构、组成和部件之间关系的视图。
它通过将物体切割、裁剪，使其显示内部细节。
剖视图的作用包括：- 显示物体内部的构造、装配方式和相关部件的安装位置。
- 提供更直观的理解，方便进行维修、检查和维护。
- 用于展示较复杂的部件和系统，减少绘图的复杂性。
断面视图是工程制图中的一种特殊视图，通过在主视图上切割物体并将其打开，展示物体截面的横断面。
断面视图的作用包括：- 显示物体的截面形状、内部结构和材料特性。
- 便于研究和分析物体的截面特性和功能。
- 可以显示物体在某个特定位置上的内部细节。
题目二：1. 工程制图中，常用的尺寸标注方法有哪些？请简要介绍每种方法的应用场景。
常用的尺寸标注方法包括：- 直线标注：用于标注直线段的长度或距离，通常是直接在直线上写明具体数值。
- 基准标注：用于标注特定基准面或基准点与其他特征之间的尺寸关系，如与基准线、基准面平行或垂直的尺寸标注。
- 链式标注：用于标注多段尺寸，通常是采用带箭头的线段连接各个要标注的特征。
- 走线标注：用于标注曲线形状的尺寸，通过连接与曲线上各个特征关联的直线段，描绘曲线形状。
- 非连续标注：用于标注物体上分离或不连续的特征的尺寸，如孔洞、凹凸面等。
2. 工程图纸上常见的图样填充方法有哪些？请简要介绍每种方法的应用场景。
《工程制图》大一期末复习试题及答案.ppt
2．已知物体的主俯视图，正确的左视图是（ B ）。
3.已知圆柱被截取切后的主、俯视图，正确的左视图是（ C ）
4．已知主视图和俯视图，正确的左视图是（ C ）。
(A) (B) (C) (D)
5. 已知平面与V面的倾角为30°，正确的投影图为 2 。
（1） （2） （3）
6．图示断面的正确画法是（ C ）。
中心投影平行投影图样实际直线椭圆082不同一样的直径半径精品精品一判断立体表面上指定线段平面相对于投影面的位置将结果填写在右下表中
一、填空题
《工程制图》复习
1．投影法分中心投影和平行投影 两大类。 2．在点的三面投影图中，aax反映点A到 V 面的距离，a’az 反映点A到 W 面的距离。 3．绘制机械图样时采用的比例，为 图样 机件要素的线性 尺寸与 实际 机件相应要素的线性之比。 4．正垂面上的圆在V面上的投影为直线 ，在H面上的投影形 状为 椭圆 。
f
2 ●
b(d)
g
3●
e
●
1
a(c)
y1
b
2●
d
f
● 4
a
c● 1 e
3●
g
y1
B●
ⅢD●
●A
F● ●
Ⅳ ●C
Ⅱ●
●
Ⅰ ●E
●
G●
工程制图复习题(带答案)
工程制图期末复习试题一、填空题1。
当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2。
平面与立体相交，所得的交线称为：,交线所围成的平面图形称为: 。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为.直线、椭圆4。
曲线根据其上面点所属平面不同分为:平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长.侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7。
在轴测图中,根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比.图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸.直径、半径11。
正等轴测图的伸缩系数是，简化伸缩系数是。
0。
82、112.同一机件如采用不同的比例画出图样，则其图形大小______(相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13。
投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15。
用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（）√求棱锥面上点的投影,可以利用素线法来做。
( ）╳平面立体相贯，相贯线可能是一组也可能是两组. （）√曲线的投影只能是曲线。
（) ╳直线的投影只能是直线。
（) ╳平面截割圆柱，截交线有可能是矩形. ( ）√正等测的三个轴间角均为120°,轴向伸缩系数为：p＝r≠q。
（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√立体的投影图中,正面投影反映形体的上下前后关系和正面形状. （）╳三、选择题下列不是曲面立体术语的是（).A 素线B 纬圆C 椭圆D 轴线平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。
工程制图复习题(含答案)汇总
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图复习题
工程制图复习题厦门大学网络教育2014-2015学年第一学期《工程制图》课程复习题一、填空题1、尺寸组成的四大要素是尺寸线、尺寸界限、尺寸起止符号和尺寸数字。
2、建筑总平面图中标注的尺寸是以 M 为单位，一般标注到小数点后 2 位；其它建筑图样（平、立、剖面）中所标注的尺寸则以 MM 为单位；标高都以 M 为单位。
3、建筑立面图的命名方法有三种。
其中，反映主要出入口或比较显著地反映出房屋外貌特征的那一面的立面图，称为正立面，其余的立面图相应地称为背立面图和侧立面图；还可以按房屋的朝向来命名，如东立面、南立面、北立面和西立面图等；也可以按照轴号来命名。
4、建筑形体的两种基本组成方式是叠加和切割。
5、详图的位置和编号，应以详图符号（详图标志）表示。
详图符号以粗实线线绘制，直径为14mm 。
详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图的编号，下方分母表示被索引的详图所在图纸编号。
6、钢筋按其强度和品种分为不同等级，Ⅱ级钢筋的直径符号为。
7、写出下列常用结构构件的代号名称： YKB 预制预应力空心板、GL 过梁。
8、建筑平面图中，横向定位轴线的编号用阿拉伯数字从左至右依次编写；竖向定位轴线的编号用大写拉丁字母从下至上顺序编写。
9、建筑物按其使用功能通常可分为工业建筑、民用建筑、农业建筑及军用建筑。
10、剖面图和断面图的区别在于得到的投影，断面图是面的投影，而剖面图是体的投影。
11、建筑施工图包括施工总说明、总平面图、平面图、立面图、剖面图、详图。
12、立面图中用特粗实线表示地平线，用粗实线表示房屋轮廓线。
13、建筑剖面图的剖切位置和剖视方向在首层平面图中表示。
14、基础图包括基础布置图和基础大样。
15、结构施工图中，圈梁的代号为 QL ，屋面板的代号为 WB 。
16、标高有两种，其中绝对标高以青岛附近的黄海平均海平面为零点；相对标高以房屋的室内地坪为零点。
标高应以米为单位。
工程制图复习题附答案
工程制图复习题附答案一、选择题（每题2分，共20分）1. 在工程制图中，表示物体长度的单位通常是：A. 米B. 厘米C. 毫米D. 千米答案：C2. 正投影法中，物体的三个视图分别是：A. 正视图、侧视图、俯视图B. 前视图、后视图、顶视图C. 左视图、右视图、底视图D. 内视图、外视图、斜视图答案：A3. 以下哪个不是工程制图中常用的线型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D4. 工程制图中，尺寸标注的基本原则是：A. 清晰、准确、完整B. 简洁、美观、统一C. 随意、方便、快速D. 复杂、多样、个性5. 工程制图中，表示物体对称性的符号是：A. 圆心B. 圆C. 半圆D. 椭圆答案：C6. 在工程制图中，标注角度时通常使用：A. 角度符号B. 弧度符号C. 度符号D. 百分比符号答案：C7. 工程制图中，表示物体厚度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：A8. 工程制图中，表示物体深度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：D9. 在工程制图中，表示物体位置的符号是：B. 圆圈C. 十字线D. 三角形答案：C10. 工程制图中，表示物体方向的符号是：A. 箭头B. 圆圈C. 十字线D. 三角形答案：A二、填空题（每题2分，共20分）1. 工程制图中，物体的三个基本视图是________、________、________。
答案：正视图、侧视图、俯视图2. 工程制图中，表示物体长度的单位通常是________。
答案：毫米3. 工程制图中，表示物体对称性的符号是________。
答案：半圆4. 工程制图中，尺寸标注的基本原则是________、________、________。
答案：清晰、准确、完整5. 在工程制图中，标注角度时通常使用的符号是________。
答案：度符号6. 工程制图中，表示物体厚度的线型是________。
工程制图复习题及答案
工程制图复习题参考答案一、填空题：1.根据投射线的类型，投影法可分为中心投影法和平行投影法。
2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。
3．多面正投影图是工程中应用最广泛的一种图示方法。
4..点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。
②点的正面投影与点的侧面投影的连线垂直于OZ 轴。
③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。
5. .在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。
6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。
7. 空间两直线互相平行，则它们的同面投影也一定平行。
8. 空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两直线空间交点的同面投影。
9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角。
10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。
11.在平面内取点和取线的关系是：欲在平面内取点，须先在平面内取线，而欲在平面内取线，又须先在平面内取点。
12.直线与平面的相对位置有_平行__、相交_和_垂直___。
13.直线与平面相交求交点的方法有积聚性法和辅助线法。
14.平面与平面的相对位置有_平行__、相交_和_垂直。
15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。
16在换面法中，新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。
②__新的投影面必须垂直于原有的一个投影面__ 。
17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_变换为投影面垂直线。
18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_投影面垂直面__，再将投影面垂直面变换为投影面平行面。
工程制图期末复习试题套含答案(大学期末复习资料)
工程制图期末复习试题套含答案〔高校期末复习资料〕1、第1页共46页_______________学院__________专业________________班级姓名：___________学号：________________座号：___密封线内不要答题———————————密———————————————封———————————————线————————————____________________学院____________________专业_____________班姓名_______________学号______________________2、密封线内不要答题———————————密———————————————封———————————————线————————————一、单项选择题〔每题一、单项选择题〔每题33分，共分，共1818分〕分〕1．图中哪一个平面是投影面的垂直面。
〔〕2．图中哪一个是圆的投影。
〔〕3．两立体正确的相贯线是。
〔〕4．在以下四组视图中，正确的一组视图是。
〔〕5．以下四组视图中,哪一组是正确的。
〔〕6．在以下四组视图中，正确的左视图是。
〔〕题号一二三四五六七八九总分得分阅卷人得分XXXX 工学院工学院??工程制图〔工程制图3、〔11〕〕??课程试卷课程试卷20XX――――20XX学年第学年第1学期学期第2页共46页_______________学院__________专业________________班级姓名：___________学号：________________座号：___密封线内不要答题———————————密———————————————封———————————————线————————————二、在三角形二、在三角形ABCABC平面内取点平面内取点DD，使点，使点DD与与HH、、VV面的距离分别为面的距离分别为14、515、、2022。
〔〔88分〕分〕三、过点三、过点DD作正平线作正平线DEDE 与与△ABC△ABC平行。
工程制图复习题(含答案)
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
厦门大学网络教育2012－2013学年第二学期《工程制图》课程复习题一、填空题
1．在三面投影体系中作图最基本的原则是长对正、高平齐、宽相等。
2．一般位置平面上对水平面的最大倾斜线垂直于该平面上的投影面平行线和迹线。
3．求一般位置直线与一般位置平面的交点时用的方法是加设辅助平面的方法，同时判断可见性的方
法是利用重影点。
4．圆锥的截交线有5种情况，分别为截平面与圆锥轴线垂直、截平面与所有素线相交、截平面平行于
一条素线、截平面与圆锥轴线平行、截平面过锥顶。
5．形成投影的三个要素是投影中心、投射线、投影面。
6、尺寸组成的四大要素是尺寸线、尺寸界线、尺寸起止符号和尺寸数字。
7、建筑总平面图中标注的尺寸是以米为单位，一般标注到小数点后 2 位；其它建筑图样（平、立、剖面）中所标注的尺寸则以毫米为单位；标高都以米为单位。
8、建筑立面图的命名方法有三种。
其中，反映主要出入口或比较显著地反映出房屋外貌特征的那一面的
立面图，称为正立面图，其余的立面图相应地称为背立面图和侧立面图；还可以按房屋的朝向来命名，如东立面图、南立面图、北立面图和西立面图等；也可以按照观察者面向建筑物
从左到右的轴线顺序来命名。
9、详图的位置和编号，应以详图符号（详图标志）表示。
详图符号以细实线绘制，直径为 10mm 。
详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图编号，下方分母表示详图所在图纸的编号。
10、写出下列常用结构构件的代号名称： YKB 预制预应力空心板、GL 过梁。
11、建筑平面图中，横向定位轴线的编号用阿拉伯数字从左至右依次编写；竖向定
位轴线的编号用大写拉丁字母从下至上顺序编写。
12、建筑物按其使用功能通常可分为民用建筑、工业建筑、农业建筑及军用建筑。
13、建筑施工图包括施工总说明、总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图。
14、立面图中用特粗实线表示地坪线，用粗实线表示房屋轮廓线。
15、建筑剖面图的剖切位置和剖视方向在首层平面图中表示。
16、标高有两种，其中绝对标高以青岛附近的黄海平均海平面为零点；相对标高以房屋的室内地
坪为零点。
标高应以米为单位。
17、建筑平面图（除屋顶平面图外）实际上是房屋的水平剖面图，它的剖切位置在门窗洞口处上方，用来表示房屋的平面布置情况。
18、结构施工图表达结构设计的内容，它是表示建筑物受力构件的布置、形状、大小、材料、构
造及其相互关系的图样。
19、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图。
20、为了保护钢筋防锈、防火、防腐蚀，钢筋外边缘至构件表面应留有一定厚度的保护层。
21、在建筑平面图中的外部尺寸共有三道，由外至内，第一道表示建筑总长、总宽的外形尺寸，称为
外包尺寸；第二道为墙柱中心轴线间的尺寸，称为轴线尺寸；第三道主要用来表示门、窗洞
口的宽度和定位尺寸，称为细部尺寸。
二、已知一水平线与直线AB、CD、EF都相交，求作该直线的两面投影。
三、在三角形平面ABC内确定K点，使得K点距H面为20mm,距V面为30mm。
四、作出三角形ABC的垂心O及其实形。
五、作图题
1、补绘下列直线或平面的第三面投影，并在横线上注明其相对投影面的位置
2、作图1中直线AB 与平面CDEF 的交点K ，补全直线AB 的两面投影，并表明可见性。
b
b'a
图1
3、补全图2平面图形ABCDE 的两面投影。
图2
4、补画图3立体的W面投影，并作出其表面折线ABC的 H、W面投影。
图3
5、补全图4三视图中所缺的图线。
图4
6、已知在梁的底部配置两根1号钢筋（Ⅰ级钢筋，直径为20mm），梁的上部两端共布置两根2号钢筋（Ⅰ级钢筋，直径12mm），梁的上部中间布置1根3号钢筋（Ⅰ级钢筋，直径12mm），沿梁全长布置4号箍筋（Ⅰ级钢筋，直径8mm，间距150mm），在指定位置完成1-1和2-2断面图，并对钢筋进行标注。
图5
（2）用文字说明“φ10＠150”中各数字和符号的意义。
答：直径为10mm的Ⅰ级钢筋间距为150mm。
7、补绘下列直线或平面的第三面投影，并在横线上注明其相对投影面的位置
8、图6所示，过点M作一条与平面ABC平行的水平线。
图6
9、图7所示，判断K点是否在平面内，并作出平面内 M 点的H面投影。
图7
10、图8所示，已知平面五边形ABCDE的V面投影和线段AB、AE的H面投影，完成五边形的H面投影。
a'
a
e'
图8
11、补绘图9中被截圆锥的另外两面投影
图9
12、已知楼板的钢筋布置图如下图10所示，试完成以下内容：（1）要求将以下钢筋标注在图中相应的钢筋上
1）底部钢筋均为φ10＠150；
2）顶部钢筋均为φ6＠180。
图10
（2）用文字说明“φ10＠150”中各数字和符号的意义。
