LED显示屏培训资料
以下资料可供广大刚入行或想了解LED显示屏行业的朋友参考学习，该资料丛最基础易懂的LED器件到应用成品，细致讲解了LED显示屏的方方面面：一、管芯采用分析显示屏采用的晶片是CREE还是士兰（silan）的。
1、CREE：美国晶片，它稳定性好，抗静电强等，在户外显示屏使用中得到同行在适中价格得到一致认可，我公司采用纯绿管亮度达到（1500mcd以上，波长：522-527nm中提取）蓝管亮度（300mcd以上，波长：472-477nm 中提取）CREE管亮度最大与最小的比为1：1.2，日亚的是1：4，大了6倍之多，其它管芯，如台湾管亮度差则更大，另柯瑞管亮度平衡效果因亮度比差小而较其它管更好，CREE波长误差率为正负0.5nm，而日亚波长误差率为正负4nm，提高了1.6倍，其它台湾管波长误差率则超过正负4nm，大于1.6倍。
CREE采用单电极封装，反伪最好，无伪造假冒品，而国内市场上的日亚管在防伪上的力度不够，常有假货存在。
2、silan：杭州silan晶片杭州士兰公司分割，他的亮度高，稳定性相对也好，在行业厂家中户外显示屏中得到大部分使用。
我公司采用纯绿管亮度达到2000mcd以上，波长523-528中提取，蓝管亮度达到350mcd 以上，波长：622-627中提取。
3、台湾光磊、国联、厦门三安红管，在全彩显示屏中应用最为广泛，红管亮度650mcd以上，波长：622—627中提取4、我公司生产显示屏主波长在5个纳米范围内，晶片大小13mil或14mil 以上的；密封箱体防水性能IP65、灰度等级256级（8-BITC技术）、平整度小于1毫米，白平衡达到6500CD、换帧频率每秒60赫兹以上，刷新频率每秒480赫兹、以上主要性能均达到行业标准C级5、显示屏（户外全彩LED显示屏都是静态扫描的，全彩屏亮度每平米达到5500CD以上，户外单双色的是1/4扫描，每平米亮度在3500CD以上；室内全彩屏一般1/8扫描，亮度在1000CD以上，室内单双色是1/16扫描，每平米的亮度在150CD以上）扫描都可以做成静态扫描的，亮度可以增加，每平米多加800元以上。
LED产品培训资料(好)
5
一、LED基础知识
3.色温：指一个黑体被加热到一定 的温度时开始发出暗红色光，温度 再升高光的颜色变成黄白色、白色、 兰白色，当光源所发出光的颜色和 绝对黑体在某一温度下辐射的颜色 完全相同时，此时黑体的温度为此 光源色温。单位为“开尔文”(K)。 其中低色温，能量分布中，红辐射 相对多，称为“暖光”；如高色温， 能量分布中，蓝辐射比例增多，称 为“冷光”；（暖白2600～3700K、 正白3700～5000K、冷白5000～ 10000K）
11
2 LED商业家居照明产品
12
二、LED商业家居照明
前言 LED商业家居照明主要指室内照明的灯具，其外观精致，是一种照明、修饰于一体的照明产 品。其中包括：LED灯泡、LED日光灯、LED面板灯、LED嵌入灯、LED吸顶灯、LED蜡烛灯、 LED橱柜灯等。
13
二、LED商业家居照明 1）LED灯泡定义、结构工艺、适用范围
20
3 LED户外照明产品
三、LED户外照明产品 1）路灯的定义、结构工艺、适用范围
1.1）路灯，指给道路提供照明功能的灯具，泛指交通照明中路面照明范围内的灯具。LED路 灯本身的特性：光的单向性，没有光的漫射，保证光照效率，有独特的二次光学设计。 1.2）外壳材质多为铝型材，外罩可用PC料制作或玻璃。 1.3）广泛应用于城市道路照明
LED产品培训资料(好)
目录
1
LED基础知识
2
LED商业家居照明产品
3
LED户外照明产品
4
LED景观亮化产品
2
LED显示屏培训资料
11.最佳视距
最佳视距: 是能刚好完整地看到显示屏上的内容，且不偏色，图像 内容最清晰的位置相对于屏体的垂直距离。
最小视距: 对于具有一定形状、亮度、距离的两个发光点，无法分 辩该两点的位置点到该两点的最小垂直距离。
金融机构(银行/证券)
政府机关/学校
交通诱导/航道
繁华商业街/广告传媒
演艺/租赁
第二章 LED基础知识及模组
1.LED
LED是发光二极管的英文缩写（Light emitting diode） 。 2.工作原理:
LED内部主要为一个PN结。当PN结内的电子与空穴复合时， 电子由高能级跃迁到低能级，电子将多余的能量以光子的形式 释放出来，产生电致发光现象。发光颜色与构成其基底的材质 元素有关。 3.材料 材料: GaAs(砷化镓)红光,GaP(磷化镓)绿光,GaN(氮化镓)蓝色
4.灰度
灰度: LED显示屏同一级亮度中从最暗到最亮之间能区别的亮度 级数。用于显示视频画面的显示屏，每种基色应具有256 级(8bit)的灰度处理能力。
灰度取决于视频源及控制系统的处理位数。目前国内LED
显示屏主要采用8位处理系统，也即256（28）级灰度。简单理解 就是从黑到白共有256种亮度变化。采用RGB三原色即可构成 256×256×256=16777216种颜色。即通常所说的16兆色。国际品 牌显示屏主要采用10位处理系统，即1024级灰度，RGB三原色可构 成10.7亿色。
胶体：LED胶体会影响到散热、亮度一致性、角度等参数。
第三章 LED显示屏箱体
1.箱体分类
1.1 按材料分类 a. 铁箱体(冷轧板,厚度 1.0mm,1.2mm,1.5mm)
LED面板灯培训资料
LED面板灯资料说明整理人：王志主讲人：王志LED面板灯价格1.边框和底板：LED面板灯的边框和底板根据不同的材质其散热性能不一样，价格也有差别。
采用6063铝型材2.2.导光板和扩散板：导光板的好坏是决定LED面板灯质量好坏最重要的因素之一。
使用优质的导光板可以让成品LED面板灯发光更加均匀。
不会出现暗斑、水波纹等情况。
3.灯珠和贴片：现在市面上11lm的3014往往价格在0.13-0.16之间。
好的灯珠不仅性能稳定，亮度好，光衰小，而且显色指数也要好很多。
4. 4.铝基板：LED面板灯四面进光有4个铝基板,两面进光有2个铝基板5.5、电源：电源也是影响LED面板灯价格的最重要因素。
电源不好，直接影响LED面板灯寿命。
UL电源不错,性能比较稳定. TUV电源, 其他还有CE电源.6.包装：简单包装的话每个灯几块钱可以搞定，稍好一点的比如10块钱就是四个角加一个天地盖纸盒,再加一个外纸箱的外壳包装.7.辅料：辅料有泡沫垫棉,胶带,线材,端子,8.人工开支：LED面板灯概念LED面板灯是一款宜美高档的室内照明灯具，其外边框由铝合金经阳极氧化而成，光源为LED，整个灯具设计美观简洁、大气豪华，既有良好的照明效果，又能给人带来美的感受。
LED面板灯设计独特，光经过高透光率的导光板后形成一种均匀的平面发光效果，照度均匀性好、光线柔和、舒适而不失明亮，可有效缓解眼疲劳。
LED面板灯还能防辐射，不会刺激孕妇、老人、儿童的皮肤。
LED面板灯主要参数光源类型：贴片发光方式：正面发光或侧发光外型尺寸规格：1200×300mm 300×300mm 300×600mm600×600mm 600×1200mm功率：12W 18W 21W 36W 48W 72W 85W 90W输入电压：AC85-265V/50-60Hz光通量：80-100lm/w表面照度：>6000lux色温：3000-6500k材质：铝合金+（光学级）亚克力防护等级：IP40寿命：>50000H显色性：Ra>80灯珠使用寿命5万小时从绿色照明设计方面考虑，LED面板灯材料环保、功耗小，发光效率、照明亮度等方面均要优于格栅灯，真正做到白天赏灯，晚上照明。
LED显示屏技术培训资料

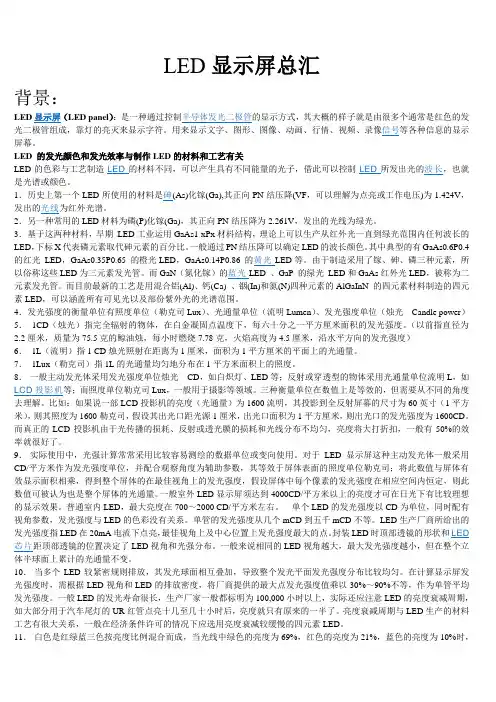

LED显示屏总汇背景：LED显示屏（LED panel）：是一种通过控制半导体发光二极管的显示方式，其大概的样子就是由很多个通常是红色的发光二极管组成，靠灯的亮灭来显示字符。
用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。
LED 的发光颜色和发光效率与制作LED的材料和工艺有关LED的色彩与工艺制造LED的材料不同，可以产生具有不同能量的光子，借此可以控制LED所发出光的波长，也就是光谱或颜色。
1．历史上第一个LED所使用的材料是砷(As)化镓(Ga),其正向PN结压降(VF，可以理解为点亮或工作电压)为1.424V，发出的光线为红外光谱。
2．另一种常用的LED材料为磷(P)化镓(Ga)，其正向PN结压降为2.261V，发出的光线为绿光。
3．基于这两种材料，早期LED工业运用GaAs1-xPx材枓结构，理论上可以生产从红外光一直到绿光范围内任何波长的LED，下标X代表磷元素取代砷元素的百分比。
一般通过PN结压降可以确定LED的波长颜色。
其中典型的有GaAs0.6P0.4 的红光LED，GaAs0.35P0.65 的橙光LED，GaAs0.14P0.86 的黄光LED等。
由于制造采用了镓、砷、磷三种元素，所以俗称这些LED为三元素发光管。
而GaN（氮化镓）的蓝光LED 、GaP 的绿光LED和GaAs红外光LED，被称为二元素发光管。
而目前最新的工艺是用混合铝(Al)、钙(Ca) 、铟(In)和氮(N)四种元素的AlGaInN 的四元素材料制造的四元素LED，可以涵盖所有可见光以及部份紫外光的光谱范围。
4．发光强度的衡量单位有照度单位（勒克司Lux）、光通量单位（流明Lumen）、发光强度单位（烛光Candle power）5．1CD（烛光）指完全辐射的物体，在白金凝固点温度下，每六十分之一平方厘米面积的发光强度。
（以前指直径为2.2厘米，质量为75.5克的鲸油烛，每小时燃烧7.78克，火焰高度为4.5厘米，沿水平方向的发光强度）6．1L（流明）指1 CD烛光照射在距离为1厘米，面积为1平方厘米的平面上的光通量。
LED显示屏培训资料
显示内容错乱
可能是由于数据传输错误或控 制卡设置错误，需要检查数据
传输和控制卡设置。
04
LED显示屏的发展趋势与未来 展望
LED显示屏的技术创新
01
02
03
高效能驱动技术
LED显示屏的亮度、色彩 和稳定性得到显著提升， 同时降低能耗。
LED显示屏的特点与优势
总结词
LED显示屏具有高亮度、高清晰度、大视角、低能耗、 长寿命等特点和优势，可以广泛应用于广告、体育场 馆、会议中心等领域。
详细描述
LED显示屏作为一种现代化的显示技术，具有许多特点 和优势。首先，LED显示屏的亮度很高，可以在各种环 境下清晰地显示图像和文字等信息。其次，LED显示屏 的清晰度非常高，可以呈现出更加细腻的画面效果。此 外，LED显示屏还具有大视角的特点，可以在较大的角 度范围内观看屏幕而不影响视觉效果。另外，LED显示 屏的能耗较低，可以有效地降低能源消耗和维护成本。 最后，LED显示屏的使用寿命很长，一般可以达到数万 小时以上，因此具有很高的性价比。由于这些特点和优 势，LED显示屏在许多领域得到了广泛应用，如广告、 体育场馆、会议中心等。
详细描述
LED显示屏可以用于展览会、商业展览、橱窗展示等场合， 展示企业形象、产品特点等内容，吸引潜在客户和消费者。
03
LED显示屏的安装与维护
LED显示屏的安装步骤
01
02
03
04
前期准备
确定显示屏尺寸、位置，检查 电源、控制卡等配件是否齐全
。
安装显示屏框架
按照设计图纸，使用合适的材 料和方法安装显示屏框架。
技术特点
LED面板培训资料
泽润平板灯特色： 1、光效均匀； 2、厚度仅为10mm； 3、产品系列齐全； 4、安装方式齐全； 5、外型美观简洁,高档。 5、通过CE、CCC及TUV认证。
LED面板培训资料
平板灯结构
LED面板培训资料
扩散板
框架 LED
发光原理示意图
PCB 反射纸
才可以
LED面板培训资料
B.恒流式： 1、恒流驱动电路驱动LED是理想选择，LED是电流器件， 2、恒流电路虽然不怕负载短路，但是严禁负载完全开路 3、恒流驱动电路输出的电流是恒定的，而输出的直流电压 却随着负载阻值的大小不同在一定范围内变化。 4、要限制LED的使用数量，因为它有最大承受电流及电压 值
LED面板培训资料
公司主营产品
1 LED面板 2.LED筒灯
LED面板培训资料
面板灯简介
LED面板灯定义：又称平板灯， 一种使用 LED 光源且为面发光的 灯具。LED面板灯是一款高档的室内照明灯具，其外边框由铝合金 经阳极氧化而成，光源为LED，整个灯具设计美观简洁、大气豪华， 既有良好的照明效果，又能给人带来美的感受。LED面板灯设计独 特，光经过高透光率的导光板后形成一种均匀的平面发光效果，照 度均匀性好、光线柔和、舒适而不失明亮，可有效缓解眼疲劳。 LED面板灯还能防辐射，不会刺激孕妇、老人、儿童的皮肤。
10
安装方式
LED面板培训资料
11
平面灯图片
12
筒灯简介
13
车间图片Βιβλιοθήκη 14包装与运输LED面板培训资料
公司简介
安徽泽润光电有限公司于2008年在马鞍山市经济技术开发区注册成立，占地 面积60亩，首期建筑面积18000平方米，从事LED高端封装器件和半导体照明应用 产品的制造和经营。公司首期投资规模1亿元，注册资本3000万元，首期项目设计 产销目标为年销售3.5亿元。同时将以LED封装、LED照明应用为产业核心基础， 向上游LED芯片、下游半导体照明应用和工程领域延伸产业链，加强本地区的同业 联合、协作、再投资和协同发展，为打造本地区LED高新技术产业集群作贡献。 半 导体技术继引发微电子产业革命后，正孕育一场新的革命——照明革命，而LED技 术正是这场革命中半导体照明新光源的主角。依托成熟的技术基础、市场基础、品 牌基础和团队基础，安徽泽润将在各级政府和部门支持下，携手业间同仁，共创21 世纪半导体照明事业的美好未来。
LED显示屏培训资料
01
02
03
04
清洁保养
定期清洁显示屏表面，保持清 洁卫生，延长使用寿命。
定期检查
定期检查显示屏的连接线路、 电源设备等，发现异常及时处
理。
软件更新
及时更新显示屏的驱动程序和 播放软件，以确保最佳显示效
果和性能。
故障处理
遇到故障时，应及时联系专业 显示屏的发展趋势与未来展望
广告展示
商场、超市
LED显示屏可以用于播放商品广 告、促销信息等，吸引顾客的注
意力，提高销售额。
电影院、剧院
LED显示屏可以作为电影、演出的 宣传平台，同时也可以在演出间隙 播放广告。
公共交通工具
在公交车、地铁等公共交通工具上 安装LED显示屏，可以播放公益广 告、新闻资讯等，提供便民服务。
舞台背景
灯珠色差
不同批次或不同型号的灯珠可能存在色差，需要选择同一批 次和型号的灯珠以减小色差。
颜色配置文件不匹配
在LED显示屏生产过程中，颜色配置文件不匹配可能导致色 差问题，需要确保颜色配置文件的一致性。
LED显示屏出现色差的原因及解决方法
• 驱动电流不一致：不同驱动电流可能导致灯珠发光颜色不 一致，需要确保驱动电流的一致性。
LED显示屏闪烁的原因及解决方法
电源不稳定
电源波动可能导致LED显示屏闪烁， 需要确保电源的稳定性。
信号传输不良
信号线接触不良或信号传输受阻可能 导致显示屏闪烁，需要检查信号线连 接和传输质量。
LED显示屏闪烁的原因及解决方法
• 软件设置不当：软件设置错误可能导致显示屏出 现闪烁，需要检查软件设置是否正确。
LED显示屏出现色差的原因及解决方法
01
解决方法
LED显示屏培训资料
LED显示屏最基本的组成部分，负责发光显 示。
箱体
将多个模组组装在一起，构成一个箱体，用 于保护和支撑LED显示屏。
模组
将多个LED灯珠组装在一起，构成一个模组 ，方便安装和使用。
控制系统
控制LED显示屏的亮灭状态，实现显示文字 、图像、视频等信息。
02
led显示屏的技术原理
led显示屏的发光原理
06
led显示屏的发展趋势与 前景
技术创新
LED封装技术
发展高光效、高可靠性、低衰减的LED封装技术，提高LED显示 屏的亮度和寿命。
驱动技术
研发低功耗、高效率的驱动技术，提高LED显示屏的稳定性和节 能性能。
全彩技术
推动全彩LED显示屏的技术创新和发展，提高色彩还原度和视觉 效果。
应用拓展
广告宣传
颜色不均
总结词
颜色不均表现为LED显示屏上出现色块由于LED灯珠老化或颜色配置文件设置不正确所致。解决方法包括更换LED灯珠或重新配置颜色 文件。
显示屏黑屏
总结词
显示屏黑屏是指LED显示屏无法显示任何图像或信息。
详细描述
显示屏黑屏可能是由于电源故障、信号传输中断或显示模块损坏等原因引起。解决方法包括检查电源 连接是否正常、检查信号传输线路和更换损坏的显示模块等。
led显示屏培训资料
2023-11-08
contents
目录
• led显示屏基本知识 • led显示屏的技术原理 • led显示屏的应用领域 • led显示屏的安装与调试 • led显示屏常见问题及解决方案 • led显示屏的发展趋势与前景
01
led显示屏基本知识
led显示屏的定义
LED是“发光二极管”的简称，是一种能将电能转化为可见 光的固态半导体器件，具有高效、节能、环保等优点。
LED显示屏培训资料
LED显示屏通过控制系统控制每个像素点的亮灭，从而组合成文字、图像、视频等信息。控制系统根据预先设定 的显示内容和效果，将相应的控制信号发送给LED驱动电路，驱动电路再根据控制信号的要求驱动相应的LED灯 珠发光。
LED显示屏应用领域
广告传媒
LED显示屏在广告传媒领域应用广泛，如户外广 告牌、商场橱窗、舞台背景等。其高亮度、高对 比度的特点使得广告内容更加醒目、吸引人。
分类
根据使用场景和显示需求的不同，LED显示屏可分为室内LED 显示屏和室外LED显示屏两大类。其中，室内LED显示屏主要 用于室内场所，如会议室、展览馆等；室外LED显示屏则主 要用于户外广告、体育场馆等场所。
LED显示屏工作原理
发光原理
LED灯珠的核心部分是由P型半导体和N型半导体组成的晶片，在两端加上正向电压后，电流从LED阳极流向阴极 时，半导体晶体就发出从紫外到红外不同颜色的光线。
主要厂商及产品特点
国内外主要LED显示屏厂商包括京东方、长信科技、利亚德等， 产品特点各异，涵盖不同应用领域。
技术创新与发展趋势预测
技术创新
LED显示屏技术不断创新，包括高亮度、高分辨率、柔性显示等方 面的技术突破。
发展趋势
未来LED显示屏将向更大尺寸、更高分辨率、更低功耗等方向发展 ，同时还将加强与人工智能、物联网等技术的融合。
前沿技术
Micro LED、Mini LED等前沿技术不断涌现，为LED显示屏市场带来 新的发展机遇。
行业应用拓展前景探讨
现有应用领域
LED显示屏已广泛应用于室内外广告、体育场馆、演艺舞台、安 防监控等领域。
新兴应用领域
随着技术进步和应用拓展，LED显示屏将进军智能家居、智慧城市 、虚拟现实等新兴领域。
LED显示屏培训资料(课堂PPT)
三、LED显示屏的组成
7
三、LED显示屏的组成
箱体分类：
一、铁质LED箱体：铁箱体一般分为密封箱体和简易箱体两种。 1、密封LED箱体防护等级可以做到IP65,各种环境下都能正常工作，主要应用于户外。 2、简易LED显示屏箱体，做工相对简单，主要应于户内。
二、压铸铝LED箱体 压铸铝箱体重量轻，结构合理，精度高，可实现无缝拼接，目前基本占领户内、租赁LED显示屏市场。
寿命长： 在恰当的电流和电压下，LED的使用寿命可达10万小时。
视角大：室内视角可大于160度，户外视角可大于120度。
节能环保，性价比高： led显示屏发光材料本身属于节能产品，配置专用恒流驱动，节能IC和高转
化率驱动电源，且亮度可自动调节。
16
六、LED显示屏专业术语
1. 像素点、点间距
3
一、LED显示屏的介绍
4
一、LED显示屏的介绍
3.LED显示屏分类
a.按使用环境分：
室内（密度小、亮度低、不防水） 户外（亮度高、防水） 半户外（亮度高、不防水）
b.按显示颜色分：
单色（一般为单红） 双色（一般为红绿双色） 三基色（全彩）
c.按控制或使用方式：
同步显示屏 异步显示屏
d.按点间距分：
小间距 P1.25 P1.56 P1.667 P1.875 P1.923 P2 …
常规
P2.5 P3 P3.91 P4 P4.81 P5 P6 P7.62 P8 P10 …
5
二、LED显示屏的市场应用
LED显示屏由其高清的彩色显示画面、超强立体感、静如油画和动若电影 特性，及其能够广泛与智能设备相结合的优势快速占领生产生活的一些领域， 并且开始向更多的领域发起攻势，如广告传媒、舞台租赁、体育场馆、市政工 程、交通诱导、商业地产、会议展览、智慧城市等等…
LED显示屏培训资料
LED显示屏培训资料1. 介绍LED显示屏是一种使用发光二极管(LED)作为发光元件的平面显示设备。
它具有高亮度、长寿命、低功耗等特点，广泛应用于室内外广告、舞台演出、信息发布等场合。
本文档将介绍LED显示屏的基本原理、构造组成、安装与使用等内容，旨在为初学者提供一个全面的LED显示屏培训资料。
2. 基本原理LED显示屏通过控制发光二极管(LED)的发光来显示图像或文字。
LED是一种半导体器件，在正向电压作用下会发光。
LED显示屏通常由许多LED组成，通过控制每个LED的亮灭状态和亮度来显示不同的图像。
LED显示屏的基本原理如下：1.图像或文字生成：通过计算机、媒体控制器等设备生成要显示的图像或文字。
2.数据传输：将生成的图像或文字通过数据线或网络传输到LED显示屏控制系统。
3.数据解析与处理：LED显示屏的控制系统会对传输过来的数据进行解析和处理，将其转换为LED可接受的信号。
4.亮度调节：LED显示屏可以通过控制LED的亮度来实现不同的显示效果。
5.显示模块控制：控制系统根据亮灭、亮度等信息控制每个LED的状态，从而显示出图像或文字。
3. 构造组成LED显示屏通常由以下几个主要部分组成：1.LED模块：LED模块是显示屏的基本单元，包含多个LED 和电路驱动芯片。
LED模块的尺寸和像素密度决定了显示屏的分辨率和清晰度。
2.控制系统：控制系统负责接收、解析、处理和控制显示屏的信号。
它通常由媒体控制器、发送卡、接收卡等设备组成。
3.电源：LED显示屏需要稳定的电源供电。
电源通常包括交流输入模块、直流电源模块等。
4.外壳和安装支架：LED显示屏通常需要外壳和安装支架来保护和固定显示屏。
4. 安装与使用LED显示屏的安装与使用需要注意以下几点：1.安装环境：LED显示屏应安装在通风良好、干燥、无尘等环境中，避免阳光直射和潮湿环境。
安装位置应符合设计要求，确保观看效果和安全使用。
2.电源连接：LED显示屏的电源连接应符合电气安全标准，确保接地可靠、线路可靠。
LED显示屏,LED大屏幕培训学习资料
LED显示屏,LED大屏幕培训学习资料（三)屏体的制作一、条屏条屏是由一张一张的单元板组成的长方形屏体，一般用来显示文字信息，它可以显示从左至右，也能够显示从上到下的文字顺序．通用的以从左至右显示为多。
其中又分为单色、双色，室内、半户外等规格。
室内条屏用于光线较暗的地方，如机场、车站、医院、银行等企事业单位的候客或办事大厅进行文字信息发布；半户外条屏多用于公车、房屋走廊、大厅、酒吧等光线较亮的场合。
完整的一个条屏应包括显示屏体，电源，控制卡和边框。
单元板：显示单元板最常见的规格有：Φ 5（244*488、122*488），Φ 3.7（152*304、76*304）几种，具体规格见室内单、双色屏报价表。
点阵模块：规格上分为788( Φ1.9) 、1388( Φ3.0 )、1588( Φ3.7) 、1988( Φ4.8 )、2388( Φ5.0 )这几种，常用的以1388、1588和2388为多，还可分为普亮、高亮和超高亮几种规格。
边框：条屏边框的厚度：小屏边框（屏体只显示一行字的谓之为小屏）是20mm；大屏边框：（屏体可以显示两行字以上的谓之为大屏）是36mm。
大屏边框为￥100.00元／米；小屏边框为￥85.00元／米，边框转角为￥8.00元／个．电源：显示屏常用的是5V30A的电源，它的功率为5V*30A＝150W，一张Φ5的单元板的功耗为25W，则一个电源理论上可以带动6张单元板，为显示屏体安全起见，我们一般是一个电源带5张单元板．Φ 3.7规格的也可按此计算。
如何计算客户要求的条屏产品：以客户要求尺寸0.3*1.5 (单位为m )条屏为例计算如下：针对此尺寸，以Φ 5单元板拼接比较接近要求，用三张Φ 5单元板．则显示净尺寸为0.244*1.464，边框厚度为72mm （大屏边框），则可算出条屏总尺寸为0.316*1.536．可很好地满足客户的需求。
其它规格的产品也是按照此种方法计算出来。
二、户内、户外显示屏单灯单灯即LED发光二极管，是组成LED显示屏的基本单位，它有正圆椭圆、有色无色、透明无色、有卡无卡、有帽无帽、闪色等等之分。
LED显示屏培训指导教材共20页文档
目录一.显示屏线材连接1.显示屏电源线布线和连接 (2)2.屏体功率和电流的计算 (3)3.箱体内的接线实物图 (3)4.显示屏数据网线布线说明 (4)5.网线制作 (5)二.控制系统的调试和软件设置1.电脑配置要求 (6)2.安装显卡驱动和设置 (6)3.LED演播室软件安装和设置 (7)4.接收卡程序的发送和显示屏的连接 (8)4.1接收卡加载程序 (9)4.2显示屏连接 (11)三. 节目制作流程节目窗口都可以播放那些内容 (12)1. 我们建一个整屏播放视频文件窗口 (12)1.1新建节目页 (12)1.2新建节目窗 (13)2.如何在一个屏上分多个窗口播放 (14)3多个不同节目组合 (16)四．LED软件的常见功能1. 网络控制1.1远程实时显示屏管理 (21)1.2远程显示屏管理 (21)1.3 远程控制 (23)2. 定时播放2.1 打开定时指令表 (23)2.2增加定时指令 (24)2.3启动定时指令 (25)2.4示例说明定时 (25)3. 亮度的调节……………………………………………….…26.五．日常保养和常见故障及排除方法1、日常保养 (27)2.常见故障及排除方法 (27)六，培训效果的检测1屏体硬件维护的测试 (29)2.软件的操作功能 (29)3日常保养和故障排除 (29)一、显示屏线材连接1.1 显示屏电源线布线和连接例如：现在一个长四个箱子，高三个箱子的P20全彩的标准显示屏，看如下电源线的布线说明：注意：只画出了火线的连线示意图，零线和接地保护线未表示出来。
说明：（屏体直接使用单相220V/50Hz交流电供电，为了使供电系统平衡采用AC380V三相五线制布线。
该显示屏的最大功率为10kW，正常工作时的功率为6kW。
建议采用线径为5×10mm²三相五线多芯铜芯电线输入到三相100A总空气开关上，从总空气开关输出的电线分多路线路到单相32A空气开关上，从单相空气开关到屏体用3×4 mm²单相三线电线。
LED知识培训资料
本文由hansontung贡献ppt文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
LED显示屏结构基础培训 LED显示屏结构基础培训安装结构常用型材介绍槽钢方通（方管）圆管（钢管） H型钢箱体常用板材介绍铁板 1.2mm 1.5mm 2.0mm 铝板 2.0mmLED显示屏常用箱体结构种类介绍 LED显示屏常用箱体结构种类介绍常规箱体认知带扣锁箱体认知弧型屏箱体认知球场屏箱体认知吊装箱体认知特殊材质箱体认知箱体的防水处理常规箱体带扣锁箱体弧型屏箱体认知球场屏箱体认知吊装箱体认知特殊材质箱体认知特殊材质箱体一般指铝箱体, 特殊材质箱体一般指铝箱体,因其重量只有普通铁箱的1/2,适用于客户要求整个屏体普通铁箱的1/2,适用于客户要求整个屏体重量轻及吊装、租借屏箱体的防水处理箱体的防水处理我们常规的处理方法为: 箱体的防水处理我们常规的处理方法为:带后盖、加防水胶条处理。
还有厂家通过使用双层后盖门达到更高的防水要求. 用双层后盖门达到更高的防水要求.LED显示屏常用安装结构种类介绍 LED显示屏常用安装结构种类介绍及适用范围吊装安装结构立柱安装结构（单、双）挂壁安装结构楼顶安装结构公路指示屏安装结构车载屏嵌入式安装结构吊装安装结构立柱安装结构（单、双）挂壁安装结构楼顶安装结构公路指示屏安装结构车载屏嵌入式安装结构LED显示屏现场情况如何勘察分析 LED显示屏现场情况如何勘察分析及注意事项根据现场情况推荐客户合理的显示屏安装方式、LED显示屏类型（PH？）。
方式、LED 显示屏类型（PH？）。
注意事项1.观察角度 1.观察角度2. 现场安装结构是否允许，及安装位置的承重，现场风力，及周遍环境是否影响显示屏信号传输。
此为广场现场情况, 此为广场现场情况,一般广场上使用单立柱安装方式.选用P16或P20户外全彩屏选用P16或P20户外全彩屏LED显示屏尺寸算法及如何计算出 LED显示屏尺寸算法及如何计算出显示屏需要的箱体尺寸及排列方法按平方数计算屏体尺寸、按平方数计算屏体尺寸、箱体尺寸及排列方式例：现有客户要求需要一个20平方的LED显现有客户要求需要一个20平方的平方的LED显示屏，要求是PH16的显示比例4 示屏，要求是PH16的，显示比例4：3，问显示屏尺寸、箱体尺寸及箱体排列方式？示屏尺寸、箱体尺寸及箱体排列方式？按客户给予的大概尺寸计算屏体尺寸、箱体尺寸给予的大概尺寸计算屏体尺寸、及排列方式例：现有客户要求需要长12米高9米平方的现有客户要求需要长12米高米高9 LED 显示屏要求是PH16的 LED显示屏，要求是PH16的，问显示屏实际显示屏，计算尺寸、箱体尺寸及箱体排列方式？计算尺寸、箱体尺寸及箱体排列方式？制作结构图需要那些资料？现场情况描述现场图片、照片屏体尺寸箱体尺寸及排列方式安装方式常见箱体的体积计算方法箱体体积1.户外箱体计算方法为:V=(箱体厚度150+模组厚度350)*箱体尺寸(长*高) 1.户外箱体计算方法为户外箱体计算方法为:V=(箱体厚度箱体厚度150+模组厚度模组厚度350)*箱体尺寸箱体尺寸(2.户内箱体计算为:V=(箱体厚度150+模组厚度15)*箱体尺寸(长*高) 2.户内箱体计算为户内箱体计算为:V=(箱体厚度箱体厚度150+模组厚度模组厚度15)*箱体尺寸箱体尺寸(现场安装时，常出现的问题培训结束1。
LED显示屏培训资料
感谢您的观看
THANKS
案例五：体育场馆用屏的应用
总结词
LED体育场馆用屏可以用于体育比赛、文 艺演出等大型活动，为观众提供更为清晰 、直观的信息展示。
详细描述
LED体育场馆用屏通常用于体育比赛、文 艺演出等大型活动，能够通过高清晰度、 高色彩还原度的画面呈现出比赛或演出的 细节和精彩瞬间，为观众提供更为清晰、 直观的信息展示。同时，其具有高亮度、 高可靠性等特点，能够在较为恶劣的环境 下稳定运行。
应用越来越广泛。
节能环保与低功耗设计
随着节能环保意识的提高，LED 显示屏的节能性能越来越受到重 视。低功耗设计有助于减少能源
消耗和环境污染。
LED显示屏的发光效率不断提高 ，同时也在积极开发新型的发光 器件，如GaN、GaAs等，以提
高发光效率和稳定性。
环保材料的使用也是LED显示屏 的一个重要趋势，使用环保材料 有助于减少对环境的负面影响。
安装方式
LED显示屏的安装方式可分为壁挂式、吊装式、嵌入式等，根据应用场景和 空间要求选择合适的安装方式。
安装步骤
LED显示屏的安装步骤包括确定安装位置、安装硬件设备、连接电源线、固定 LED显示屏等。
LED显示屏的调试与校准
调试步骤
LED显示屏的调试步骤包括连接控制电脑、设置显示参数、测试显示效果等。
LED显示屏的拼接技术也得到了不断改进，无缝拼接成为行业追求的目标之一。
智能化与网络化
智能化是LED显示屏的另一个 重要趋势，包括控制系统智能 化、显示效果智能化和操作智
能化等方面。
网络化使得LED显示屏可以方 便地与计算机、网络等其他设 备连接，实现信息的远程传输
和控制。
LED显示屏的无线传输技术也 得到了快速发展，无线传输的
LED显示屏培训资料
精品文档
2.箱体图片
简易箱体
密封箱体/防水箱体
精品文档
密封/防水箱体内部结构图
①电源 ②风扇 ③接收卡 ④电源航空插头 ⑤网线航空插头
精品文档
户内密封箱体 户外防水箱体
吊装箱体
鹰爪锁扣
精品文档
球场屏箱体
精品文档
网格屏
窗 帘 屏
精品文档
喷绘屏
精品文档
租赁箱体
异形箱体
精品文档
互动地砖
精品文档
比较: 静态驱动不需要行控制电路，成本较高、但显示效果好、稳定性好、亮度损失较小 等；扫描驱动它需要行控制电路，但成本低，显示效果差,稳定性较差,亮度损
失较 大等。扫描又分为1/32扫、1/16扫、1/8扫、1/4扫、1/2扫。通常室内采用
1/4-1/32，室外一般采用1/8-1/2或静态。
精品文档
精品文档
2.分辨率
模组分辨率: LED模组横向像素点数乘以纵向像素点数。 屏体分辨率: LED显示屏横向像素点数乘以纵向像素点数。 屏幕的分辨率越高，可以显示的内容越多，画面越细腻，但是分辨率越高， 造价也就越昂贵。
16*8
32*16
16*16
16*16
精品文档
3.亮度 (Luminance)
亮度: 在给定方向上,每单位面积上的发光强度 亮度的单位是cd/m2。
户内P4三合一全彩模组
1.5*1.5 mm表面贴装发光二极管 发光颜色:全彩色 常用于户内全彩屏 P2.5以下规格
精品文档
户内P2三合一全彩模组
6.LED选择
目前,LED芯片主要生产厂商有日本日亚,美国CREE,台湾晶元,杭州士兰，华 灿，三安等.
序号
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED驱动是LED灯的重要组成部，它是面板灯输入与市电输出之 间电压转换的桥梁，驱动与LED模组之间的匹配直接影响到灯的工作、 寿命、闪亮及烧坏等等现象。
7.1、LED电源按驱动方式可以分为两大类： A.稳压式： 1、稳压电路确定各项参数后，输出的是固定电压，输出的电流却随着
负载的增减而变化 2、稳压电路虽然不怕负载开路，但是严禁负载完全短路 3、整流后的电压变化会影响LED的亮度 4、要使每串以稳压电路驱动LED显示亮度均匀，需要加上合适的电阻
LED面板灯主要部件简述
1.面板灯铝框： 1. 面板灯铝框是采用6063铝挤出成型,经过裁切,冲等工艺,
用四个角码连接而成.
1.1 6063简述
6063是国家关于建筑用型材标准，6代表是6系合金，0代表 的铝原材纯度，63代表的是小数点后2位的配方比例。是LED 散热的主要通道。
1.2 6063化学成份
公司简介
安徽泽润光电有限公司于2008年在马鞍山市经济技术开发区注册成立，占地 面积60亩，首期建筑面积18000平方米，从事LED高端封装器件和半导体照明应用 产品的制造和经营。公司首期投资规模1亿元，注册资本3000万元，首期项目设计 产销目标为年销售3.5亿元。同时将以LED封装、LED照明应用为产业核心基础， 向上游LED芯片、下游半导体照明应用和工程领域延伸产业链，加强本地区的同业 联合、协作、再投资和协同发展，为打造本地区LED高新技术产业集群作贡献。 半导体技术继引发微电子产业革命后，正孕育一场新的革命——照明革命，而LED 技术正是这场革命中半导体照明新光源的主角。依托成熟的技术基础、市场基础、 品牌基础和团队基础，安徽泽润将在各级政府和部门支持下，携手业间同仁，共创 21世纪半导体照明事业的美好未来。
才可以
B.恒流式： 1、恒流驱动电路驱动LED是理想选择，LED是电流器件， 2、恒流电路虽然不怕负载短路，但是严禁负载完全开路 3、恒流驱动电路输出的电流是恒定的，而输出的直流电压 却随着负载阻值的大小不同在一定范围内变化。 4、要限制LED的使用数量，因为它有最大承受电流及电压 值
7.2、LED电源按电路结构可以分为六类： 1、常规变压器降压： 这种电源的优点是体积小，不足之处是重量偏重、电源效率也很低，
1.3 6063特性
6063合金中的主要合金元素为镁与硅，具有加工性能极佳、优良的 可焊接性、挤出性及电镀性、良好的抗腐蚀性、韧性、良好的导热性， 易于抛光、上色膜，阳极氧化效果优良，是典型的挤压合金。
2.LED光源：
通常LED灯珠有3528、3014和5050。大多有3014与3528比 较多，目前我们公司面板灯基本用的是3014，导光板是2MM的，如 果用3528导光板相对要厚3MM，5050一般用于3基色面板灯，即彩 色面板灯，导光板要更厚。
4.LED扩散板：
将导光板的光均匀的导出，还能起到模糊网点作用。扩散板 一般使用亚克力的板材或PC料，差点的PS材料，亚克力的成本 较低且透光率比PC高稍高，亚克力脆抗老化性能弱，PC的价格 稍为昂贵，但抗老化性能强。扩散板在装上以后不能看到网点， 且透光率要在90%左右。亚克力透光率在92%，PC为88%，PS 大概80%，厚度对透光率也很大关系,当比较薄时,透光率相关就 不是很大了.大家可以根据需求进行扩散板材料的选择，目前多 数厂商都是采用PS材料,价格便宜。
其次是板材的质量，但是没必要迷信一线名牌的板材，合格板材之间 的透光率通常相差无几。一般LED灯工厂都定制导光板打样、测试， 达到工厂标准要求。 导光板制作方式：
目前有印刷、雕刻方式 、化学蚀刻法、直接注塑法、匀光 等制 作方法。 导光板的材料：
常用的有PMMA、MS、PS等产。要求特别高的可以用PC,价格 相当高，场市上基本不用，其次用PMMA价格比PC便宜许多，透光率 比PC要高，但材料的耐磨性，稳定性不如PC.目前PS用得比较多， 价格便宜，透光率也高，但耐磨性，稳定性相对差。
5.LED反光纸：
反光纸就是通常说的反光膜,这是一种高科技含量的产品。 主要功能是利用反光膜的反光材料的独特性能，将向光源投射方向反 射光线。反光膜，是采用特殊的工艺将由玻璃微珠形成的反射层和 PVC、PU等高分子材料相结合而形成的一种新颖的反光材料。
6.后盖板：
主要作用就是遮光、反光及防护能作用。
泽润光电
1
公司简介
2
公司产品
3
面板灯简介
4
面板灯结构
5
发光原理示意图
6
LED面板灯主要部件简述
6.1
面板灯铝框
6.2
LED光源
6.3
LED导光板
6.4
LED扩散板
6.5
反光纸
6.6
后盖板
7
LED驱动
8
平板灯规格
9
平板灯术语定义
10
安装方式
11
平面灯图片
12
筒灯简介
13
车间图片
14
包装与运输
应用场合： 办公楼、会议室、商场、教室、实验室……
泽润平板灯特色： 1、光效均匀； 2、厚度仅为10mm； 3、产品系列齐全； 4、安装方式齐全； 5、外型美观简洁,高档。 5、通过CE、CCC及TUV认证。
Hale Waihona Puke 平板灯结构扩散板框架 LED
发光原理示意图
PCB 背板
反射纸 导光板
导光板网点
面板灯结构草图和发光原理图
公司主营产品
1 LED面板 2.LED筒灯
面板灯简介
LED面板灯定义：又称平板灯， 一种使用 LED 光源且为面发光的 灯具。LED面板灯是一款高档的室内照明灯具，其外边框由铝合金 经阳极氧化而成，光源为LED，整个灯具设计美观简洁、大气豪华， 既有良好的照明效果，又能给人带来美的感受。LED面板灯设计独 特，光经过高透光率的导光板后形成一种均匀的平面发光效果，照 度均匀性好、光线柔和、舒适而不失明亮，可有效缓解眼疲劳。 LED面板灯还能防辐射，不会刺激孕妇、老人、儿童的皮肤。
LED重要参数：电流，VF,色温，显指，色容差，光效等。
3.LED导光板：
将侧面LED光通过网点折射使光线从正面均匀导出,导光板 是LED面板灯质量控制的关键点。
网点设计不好，看到的整体光效就很差，一般会出现中间亮两边暗，
或者出现进光处有亮光带，或者可见局部暗区，再或出现不同角度亮
度不一致，光效也相差很多。要提高导光板的光效主要靠网点的设计，
